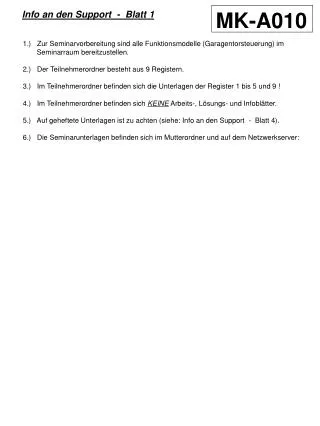

  1. MK-A010 Info an den Support - Blatt 1 1.) Zur Seminarvorbereitung sind alle Funktionsmodelle (Garagentorsteuerung) im Seminarraum bereitzustellen. 2.) Der Teilnehmerordner besteht aus 9 Registern. 3.) Im Teilnehmerordner befinden sich die Unterlagen der Register 1 bis 5 und 9 ! 4.) Im Teilnehmerordner befinden sich KEINE Arbeits-, Lösungs- und Infoblätter. 5.) Auf geheftete Unterlagen ist zu achten (siehe: Info an den Support - Blatt 4). 6.) Die Seminarunterlagen befinden sich im Mutterordner und auf dem Netzwerkserver:

  2. MK-A026 Info an den Support - Blatt 2 7.) Im einzelnen befinden sich die Seminar-Unterlagen im Verzeichnis “TN“. 8.) Im Unterverzeichnis “ORDNER“ befinden sich die Teilnehmer Unterlagen (Register 1 bis 5) und die Blätter für das Register 9  “Eigene Notizen“ 9.) Im Unterverzeichnis “AUFG“ befinden sich die Arbeitsblätter (Register 6). 10.) Im Unterverzeichnis “LOES“ befinden sich die Lösungsblätter (Register 7). 11.) Im Unterverzeichnis “HANDOUT“ befinden sich die Infoblätter (Register 8).

  3. MK-A026 Info an den Support - Blatt 3 12.) Die Drucker-Einstellung für den folgenden Drucker sieht wie folgt aus: Diese Druckereinstellung gilt für den Drucker Name: AUT_1 Laser Jet 4+ ! Für einen anderen Drucker muss zum heften der Unterlagen die Einstellungen ggf. neu editiert werden !

  4. MK-A026 Info an den Support - Blatt 4 13.) Folgende Unterlagen sind zu heften: Datei: A26_AUF1 Blatt-Nr.: 3 - 4 A26_AUF4 Blatt-Nr.: 2 - 4 A26_AUF5 Blatt-Nr.: 4 - 5 A26_LOE2 Blatt-Nr.: 1 - 2 A26_LOE2 Blatt-Nr.: 4 - 5 A26_LOE3 Blatt-Nr.: 1 - 2 A26_LOE4 Blatt-Nr.: 2 - 5 A26_LOE4 Blatt-Nr.: 6 - 9 A26_LOE5 Blatt-Nr.: 1 - 2 A26_LOE5 Blatt-Nr.: 3 - 4 A26_LOE5 Blatt-Nr.: 7 - 8 A26_INFO Blatt-Nr.: 5 – 14 A26_INFO Blatt-Nr.: 15 – 18 A26_INFO Blatt-Nr.: 20 – 28 A26_INFO Blatt-Nr.: 29 – 30 14.) Reihenfolge des Ausdrucks der Seminarunterlagen und Zusammenstellen des Teilnehmerordners: Verzeichnis: ORDNER Dateien: A26_Tag1 A26_Tag2 A26_Tag3 A26_Tag4 A26_Tag5 Eigene Notizen 15.) Folgende Dateien sind in EXTRA Ordner einzulegen: Verzeichnis: AUFG Dateien: A26_AUF1 A26_AUF2 A26_AUF3 A26_AUF4 A26_AUF5

  5. MK-A026 Info an den Support - Blatt 5 Weiter mit: Folgende Dateien sind in EXTRA Ordner einzulegen: Verzeichnis: LOES Dateien: A26_LOE1 A26_LOE2 A26_LOE3 A26_LOE4 A26_LOE5 Verzeichnis: HANDOUT Dateien: A26_INFO 16.) Welche Kataloge,Broschüren, etc. müssen für jeden Teilnehmer auf den Tisch?! • Moeller Hauptkatalog: • Automatisierungssysteme /Antriebstechnik • Lehrmittelkatalog • Teilnehmerordner • Schreibblock • Kugelschreiber / Bleistift • Namensschild • 1 Teilnehmerdiskette (leer mit Seminaraufkleber)

  6. MK-A026 Info an den Support - Blatt 6 17.) An jedem A26 - Arbeitsplatz befinden sich: • 1 SPS-Trainer mit PS4-141-MM1 • 1 SPS-Trainer mit PS4-201-MM1 • 1 Anlagensimulator (ASIM) + Masken • 1 Suconet Kabel KPG1-PS3 (2x5polig, rund, 0,5m lang) • 1 Suconet Kabel KPG2-PS3 (2x5polig, rund, 2m lang) • 1 Programmierkabel ZB4-303-KB1 • 1 Externes Speichermodul ZB4-128 (oder 160) –SF1 • 1 Erweiterungsmodul EM4-101-DD1 • 1 BCD- Eingabesimulator für SPS-Trainer • 1 BCD- Ausgabesimulator für SPS-Trainer • 25 Messleitungen (Verdrahtung SPS-Trainer  ASIM) • 1 Simulator “Garagentorsteuerung“ mit Verdrahtungsmaterial 18.) Auf den PC‘s muss sich die folgende Software befinden: • Sucosoft ab Version 5.xx • Microsoft PowerPoint • Internet Zugang 19.) Die Kommunikation zwischen PC und SPS muss geprüft werden. Dazu siehe bitte die folgende PowerPoint – Präsentation ein (Blatt 1 – 3) ! Die Datei COMTEST.PPT finden Sie im Verzeichnis:  SEMVOR .
