《 工程软件及应用课程 》 仿真实验

1. 《工程软件及应用课程》 仿真实验

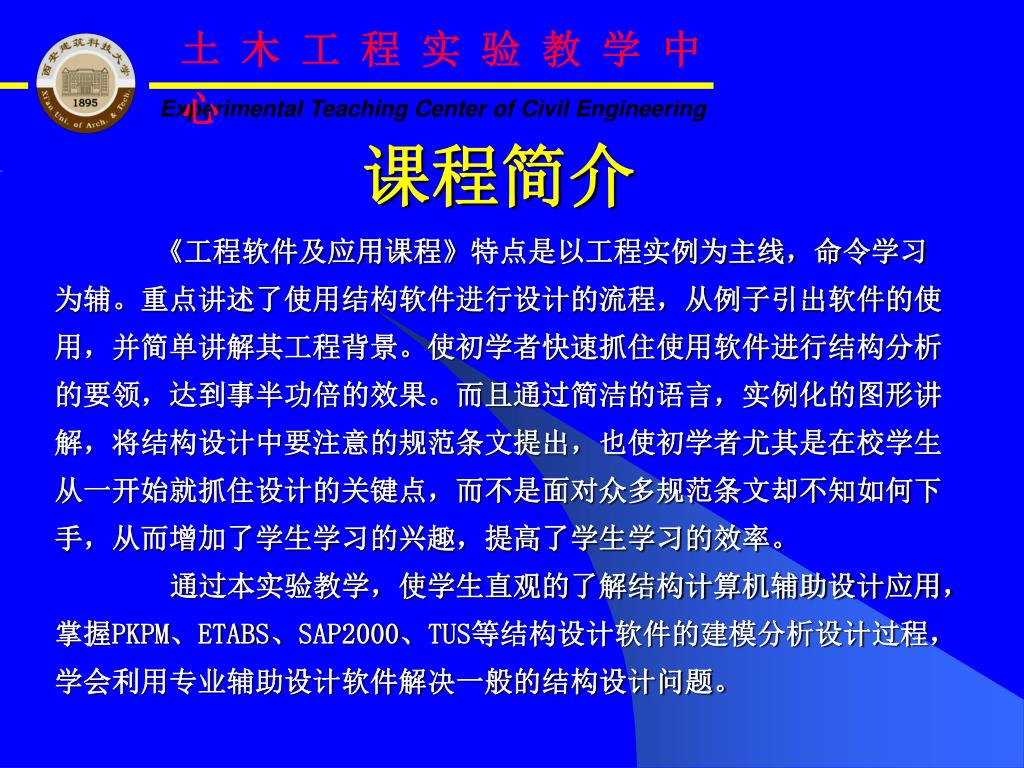

2. 课程简介 《工程软件及应用课程》特点是以工程实例为主线，命令学习为辅。重点讲述了使用结构软件进行设计的流程，从例子引出软件的使用，并简单讲解其工程背景。使初学者快速抓住使用软件进行结构分析的要领，达到事半功倍的效果。而且通过简洁的语言，实例化的图形讲解，将结构设计中要注意的规范条文提出，也使初学者尤其是在校学生从一开始就抓住设计的关键点，而不是面对众多规范条文却不知如何下手，从而增加了学生学习的兴趣，提高了学生学习的效率。 通过本实验教学，使学生直观的了解结构计算机辅助设计应用，掌握PKPM、ETABS、SAP2000、TUS等结构设计软件的建模分析设计过程，学会利用专业辅助设计软件解决一般的结构设计问题。

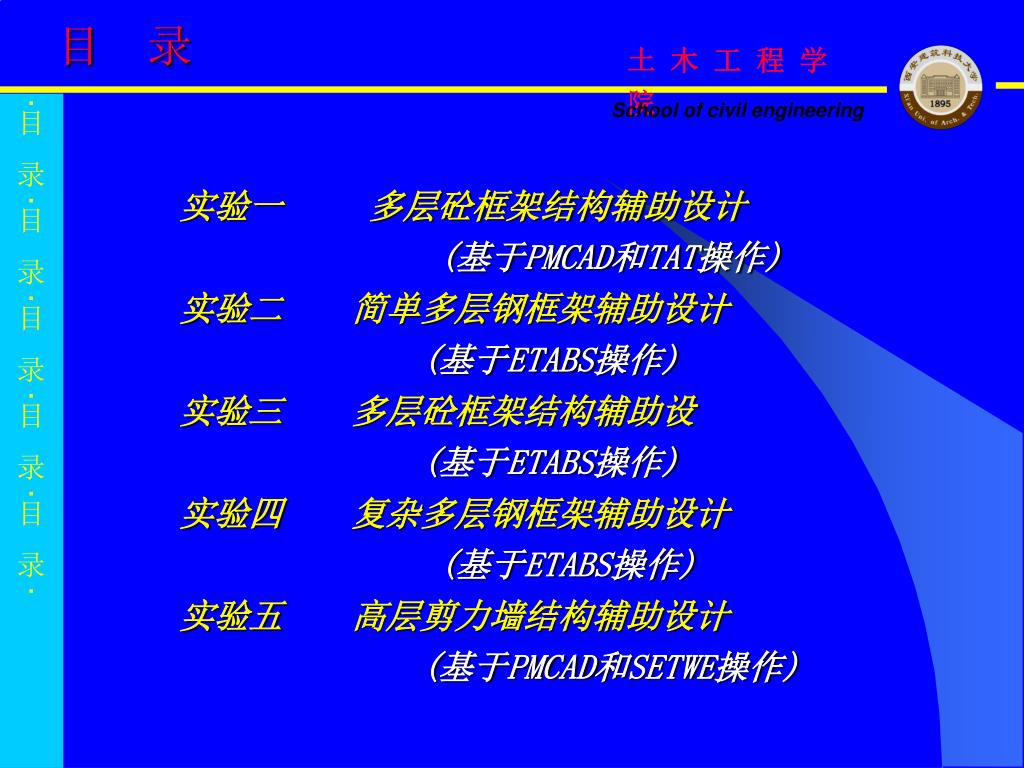

3. 目 录 ·目 录·目 录 ·目 录 ·目 录 ·目 录 · 实验一 多层砼框架结构辅助设计 (基于PMCAD和TAT操作) 实验二 简单多层钢框架辅助设计 (基于ETABS操作) 实验三 多层砼框架结构辅助设 (基于ETABS操作) 实验四 复杂多层钢框架辅助设计 (基于ETABS操作) 实验五 高层剪力墙结构辅助设计 (基于PMCAD和SETWE操作)

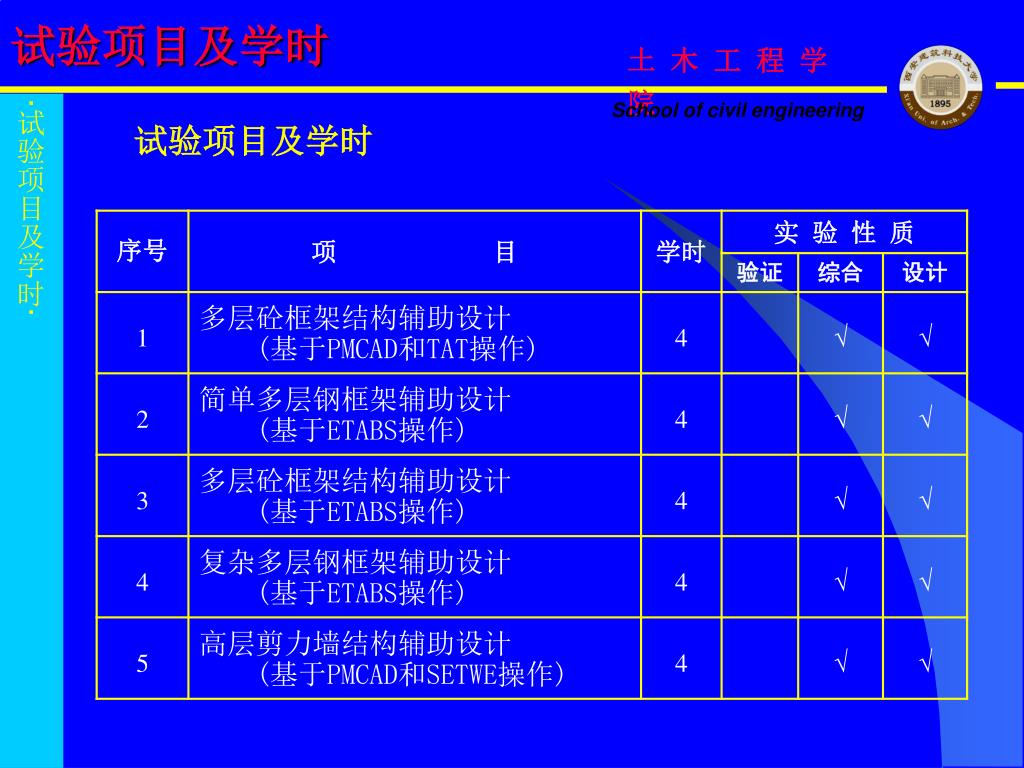

4. 试验项目及学时 ·试验项目及学时· 试验项目及学时

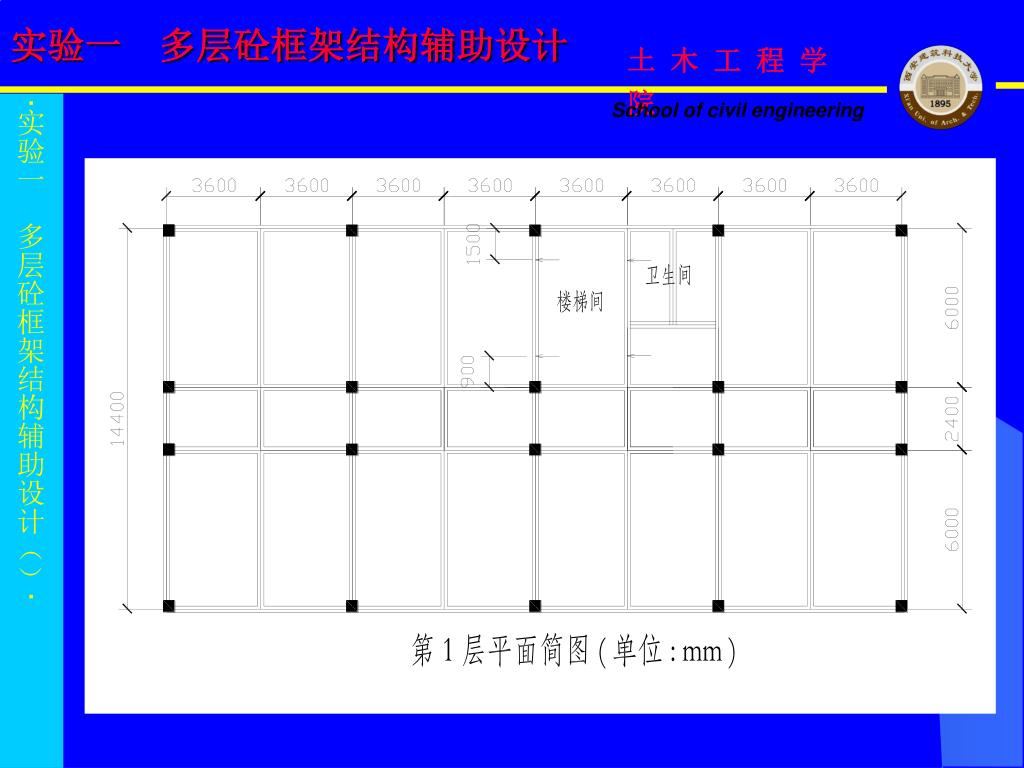

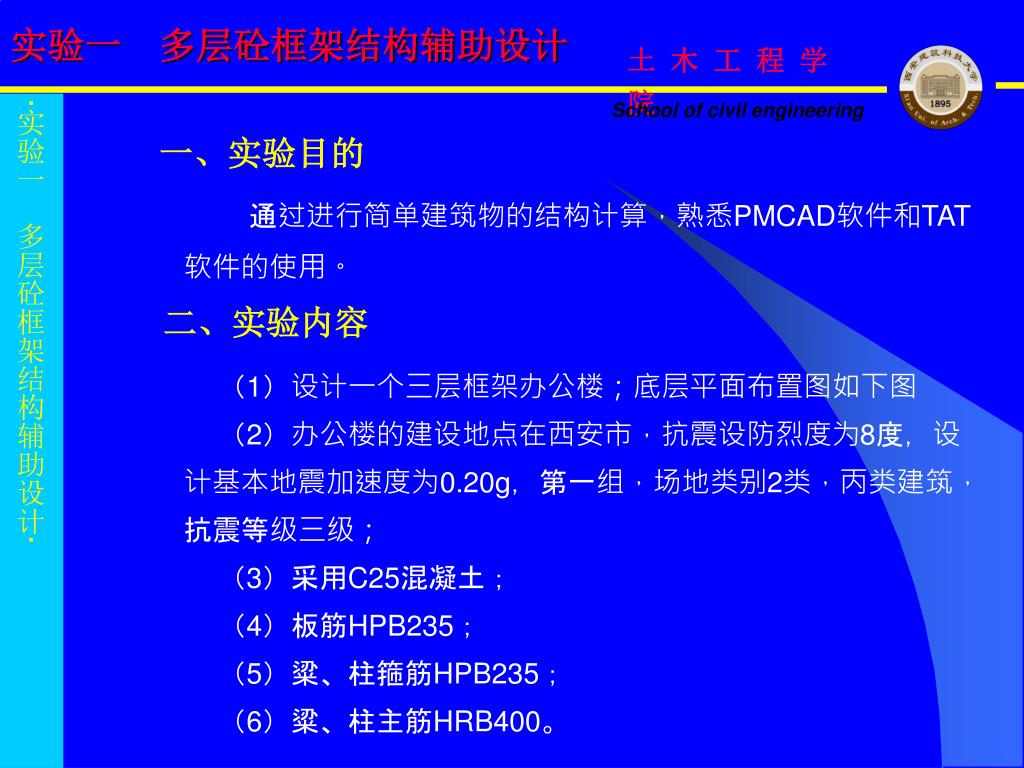

5. 实验一 多层砼框架结构辅助设计 ·实验一　多层砼框架结构辅助设计· 一、实验目的 通过进行简单建筑物的结构计算，熟悉PMCAD软件和TAT软件的使用。 二、实验内容 （1）设计一个三层框架办公楼；底层平面布置图如下图 （2）办公楼的建设地点在西安市，抗震设防烈度为8度，设计基本地震加速度为0.20g，第一组，场地类别2类，丙类建筑，抗震等级三级； （3）采用C25混凝土； （4）板筋HPB235； （5）粱、柱箍筋HPB235； （6）粱、柱主筋HRB400。

6. 实验一 多层砼框架结构辅助设计 ·实验一　多层砼框架结构辅助设计（）·

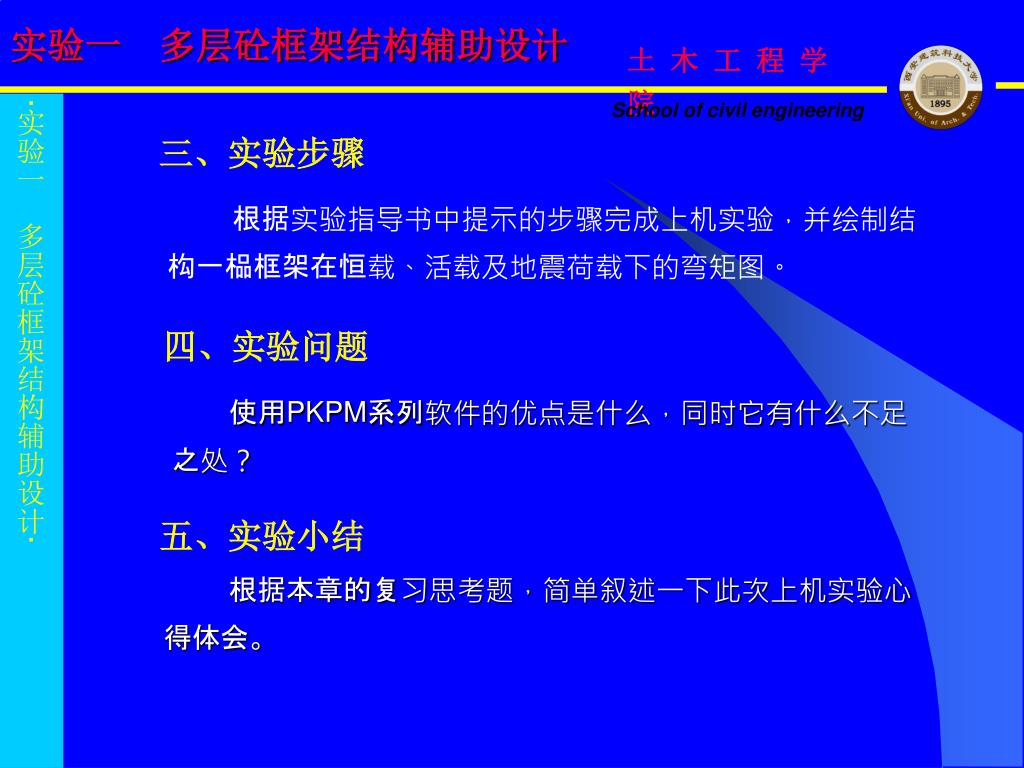

7. 实验一 多层砼框架结构辅助设计 ·实验一　多层砼框架结构辅助设计· 三、实验步骤 根据实验指导书中提示的步骤完成上机实验，并绘制结构一榀框架在恒载、活载及地震荷载下的弯矩图。 四、实验问题 使用PKPM系列软件的优点是什么，同时它有什么不足之处？ 五、实验小结 根据本章的复习思考题，简单叙述一下此次上机实验心得体会。

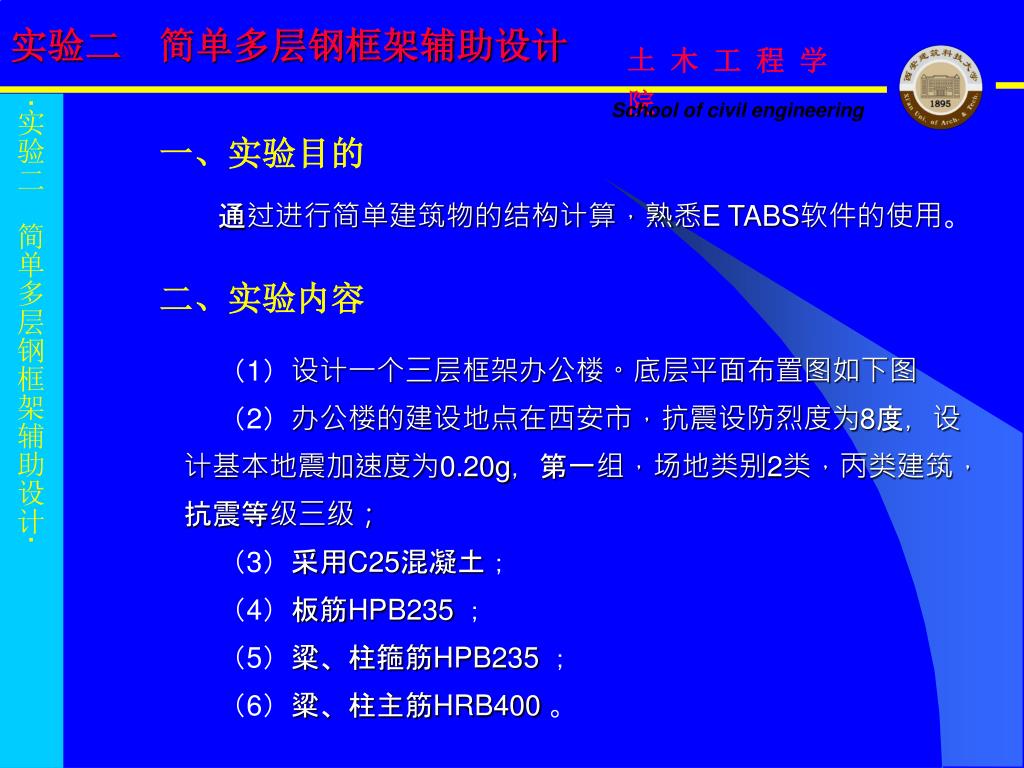

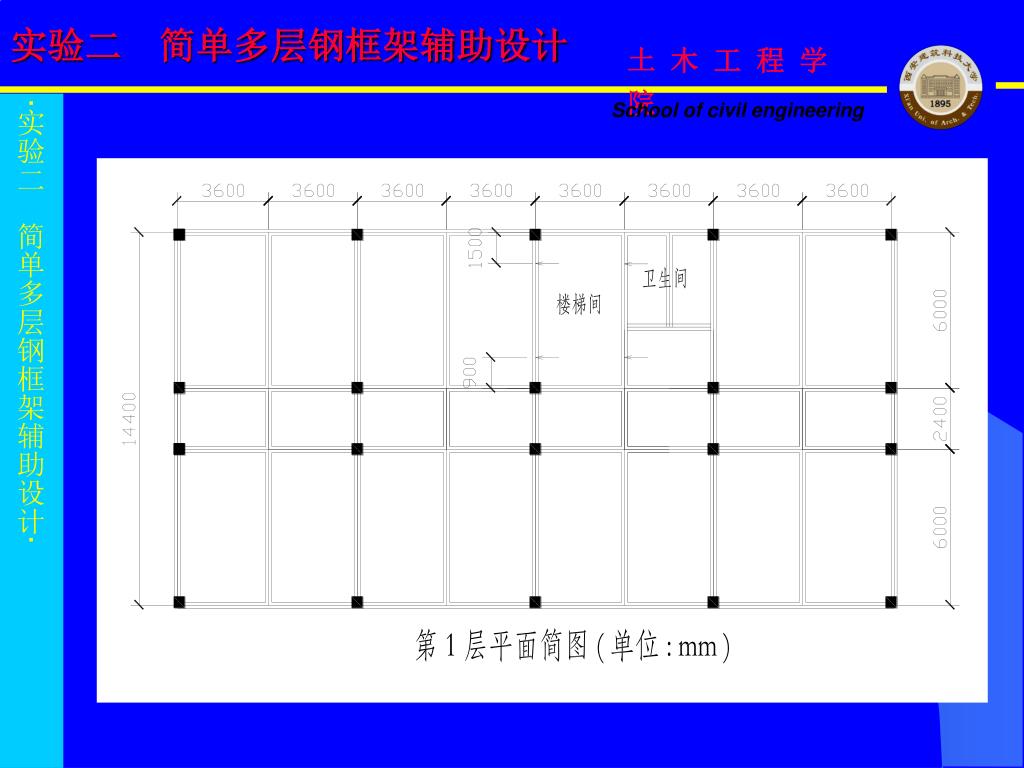

8. 实验二　简单多层钢框架辅助设计 ·实验二　简单多层钢框架辅助设计· 一、实验目的 通过进行简单建筑物的结构计算，熟悉E TABS软件的使用。 二、实验内容 （1）设计一个三层框架办公楼。底层平面布置图如下图 （2）办公楼的建设地点在西安市，抗震设防烈度为8度，设计基本地震加速度为0.20g，第一组，场地类别2类，丙类建筑，抗震等级三级； （3）采用C25混凝土； （4）板筋HPB235； （5）粱、柱箍筋HPB235； （6）粱、柱主筋HRB400。

9. 实验二　简单多层钢框架辅助设计 ·实验二　简单多层钢框架辅助设计·

10. 实验二　简单多层钢框架辅助设计 ·实验二　简单多层钢框架辅助设计· 三、实验步骤 根据实验指导书中提示的步骤完成上机实验，并绘制结构一榀框架在恒载、活载及地震荷载下的弯矩图。 四、实验问题 使用E TABS软件的优点是什么，同时它有什么不足之处？ 五、实验小结 根据本章的复习思考题，简单叙述一下此次上机实验心得体会。

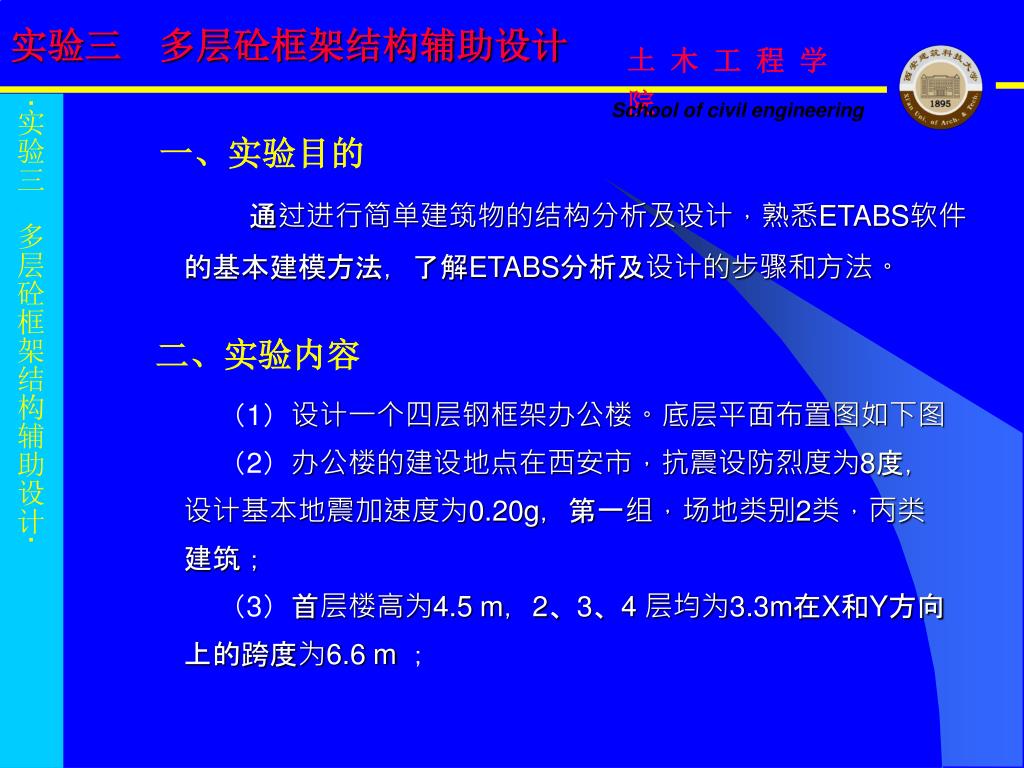

11. 实验三　多层砼框架结构辅助设计 ·实验三　多层砼框架结构辅助设计· 一、实验目的 通过进行简单建筑物的结构分析及设计，熟悉ETABS软件的基本建模方法，了解ETABS分析及设计的步骤和方法。 二、实验内容 （1）设计一个四层钢框架办公楼。底层平面布置图如下图 （2）办公楼的建设地点在西安市，抗震设防烈度为8度，设计基本地震加速度为0.20g，第一组，场地类别2类，丙类建筑； （3）首层楼高为4.5 m，2、3、4 层均为3.3m在X和Y方向上的跨度为6.6 m；

12. 实验三　多层砼框架结构辅助设计 ·实验三　多层砼框架结构辅助设计·

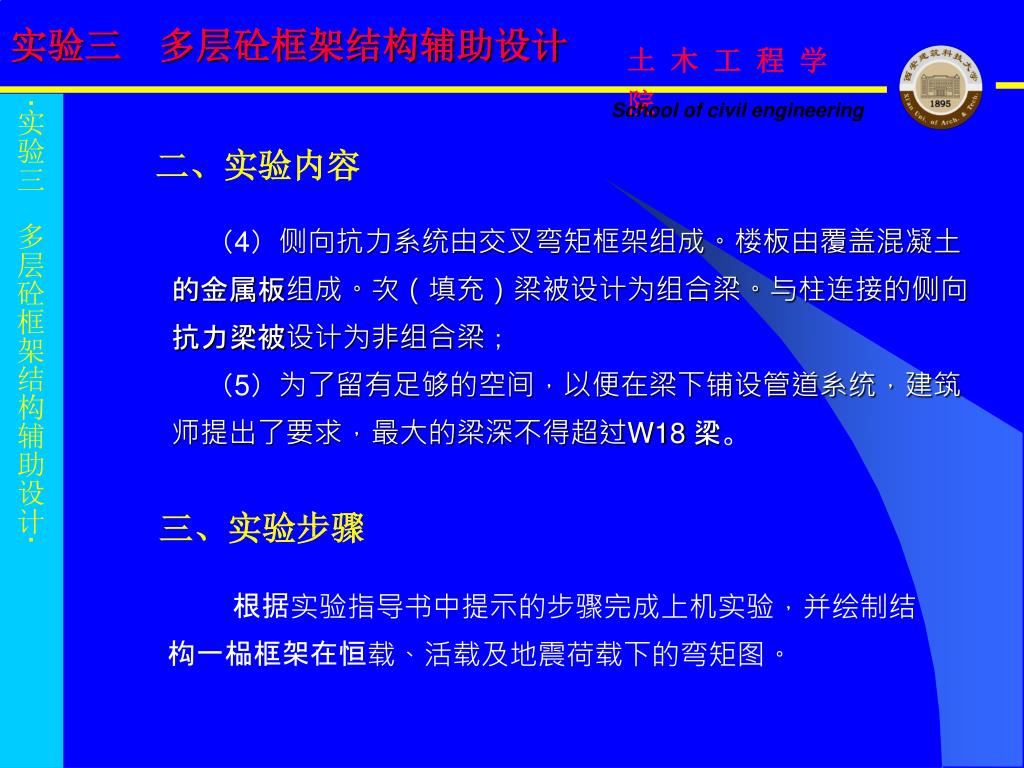

13. 实验三　多层砼框架结构辅助设计 ·实验三　多层砼框架结构辅助设计· 二、实验内容 （4）侧向抗力系统由交叉弯矩框架组成。楼板由覆盖混凝土的金属板组成。次（填充）梁被设计为组合梁。与柱连接的侧向抗力梁被设计为非组合梁； （5）为了留有足够的空间，以便在梁下铺设管道系统，建筑师提出了要求，最大的梁深不得超过W18 梁。 三、实验步骤 根据实验指导书中提示的步骤完成上机实验，并绘制结构一榀框架在恒载、活载及地震荷载下的弯矩图。

14. 实验三　多层砼框架结构辅助设计 ·实验三　多层砼框架结构辅助设计· 四、实验问题 与PKPM软件相比，ETABS系列软件的优缺点是什么？ 五、实验小结 根据本章的复习思考题，简单叙述一下此次上机实验心得体会。

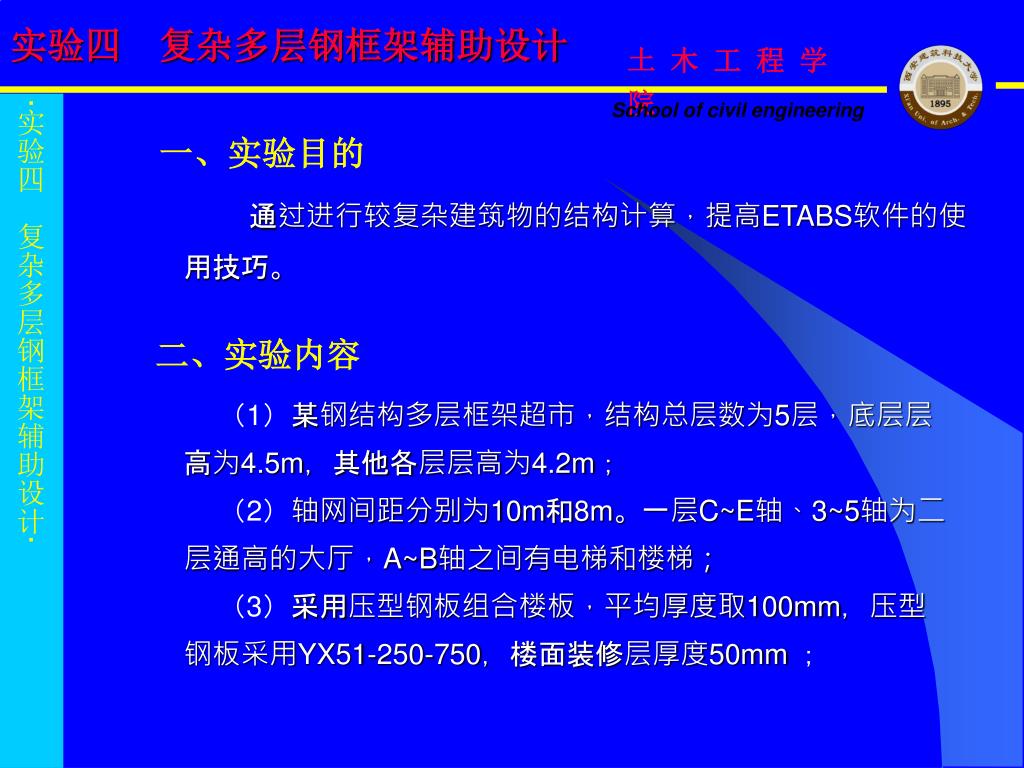

15. 实验四　复杂多层钢框架辅助设计 ·实验四　复杂多层钢框架辅助设计· 一、实验目的 通过进行较复杂建筑物的结构计算，提高ETABS软件的使用技巧。 二、实验内容 （1）某钢结构多层框架超市，结构总层数为5层，底层层高为4.5m，其他各层层高为4.2m； （2）轴网间距分别为10m和8m。一层C~E轴、3~5轴为二层通高的大厅，A~B轴之间有电梯和楼梯； （3）采用压型钢板组合楼板，平均厚度取100mm，压型钢板采用YX51-250-750，楼面装修层厚度50mm；

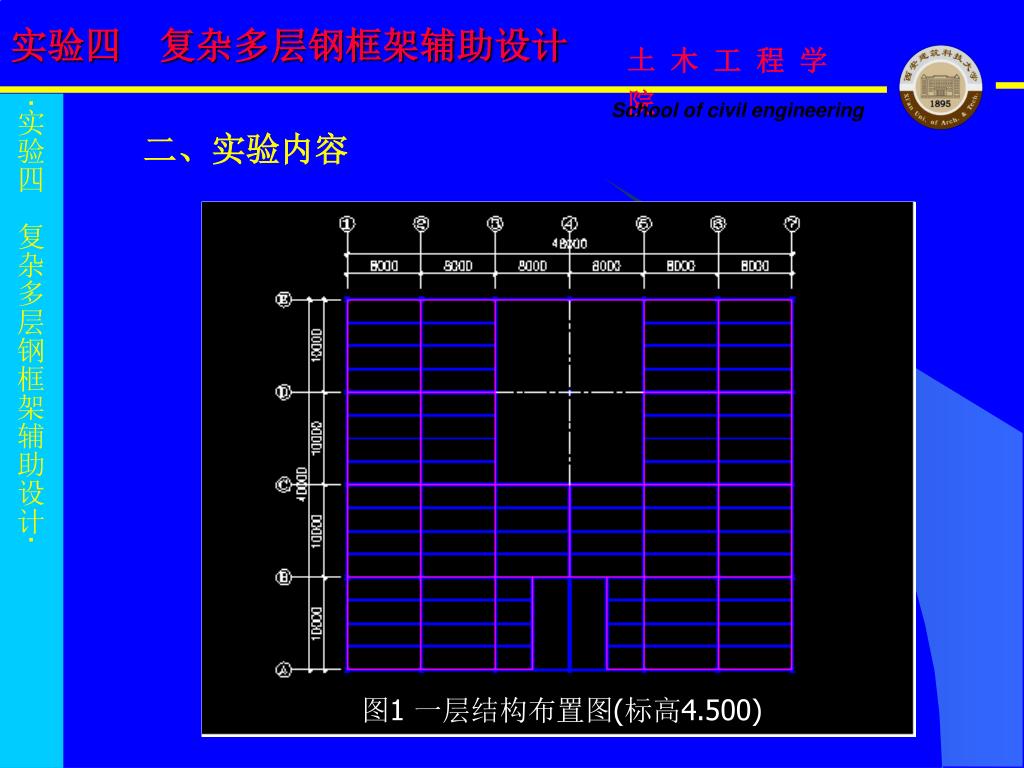

16. 实验四　复杂多层钢框架辅助设计 ·实验四　复杂多层钢框架辅助设计· 二、实验内容 图1 一层结构布置图(标高4.500)

17. 实验四　复杂多层钢框架辅助设计 ·实验四　复杂多层钢框架辅助设计· 二、实验内容 图2 二~四层结构布置图 (标高8.700m、12.900m、17.100m)

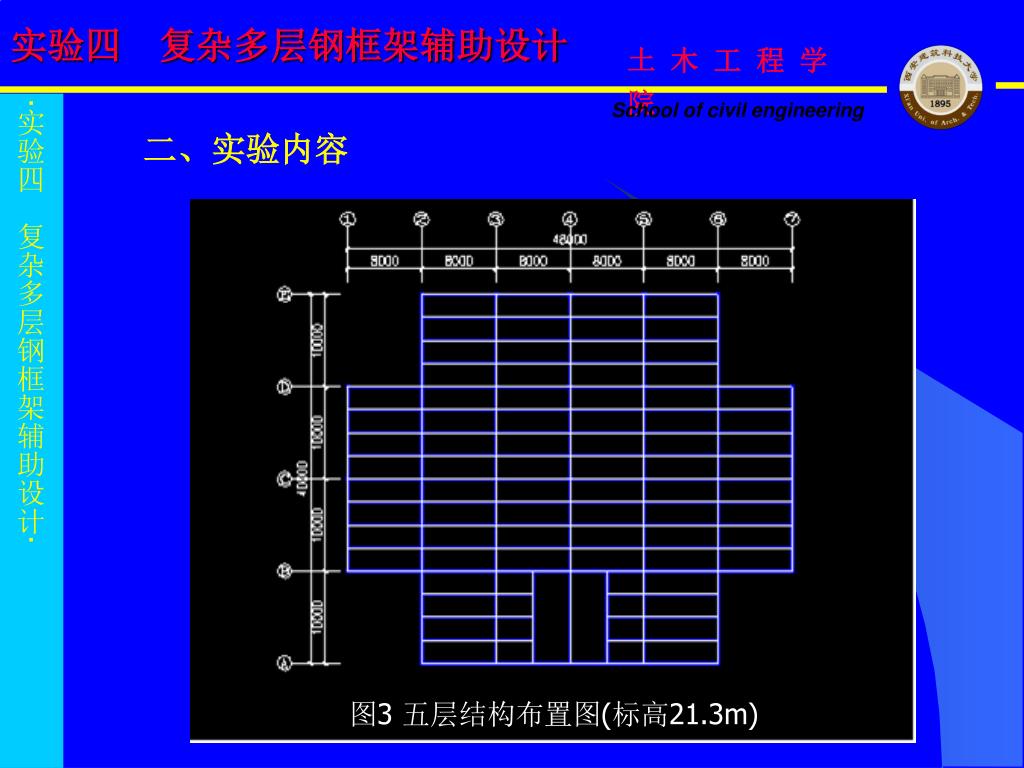

18. 实验四　复杂多层钢框架辅助设计 ·实验四　复杂多层钢框架辅助设计· 二、实验内容 图3 五层结构布置图(标高21.3m)

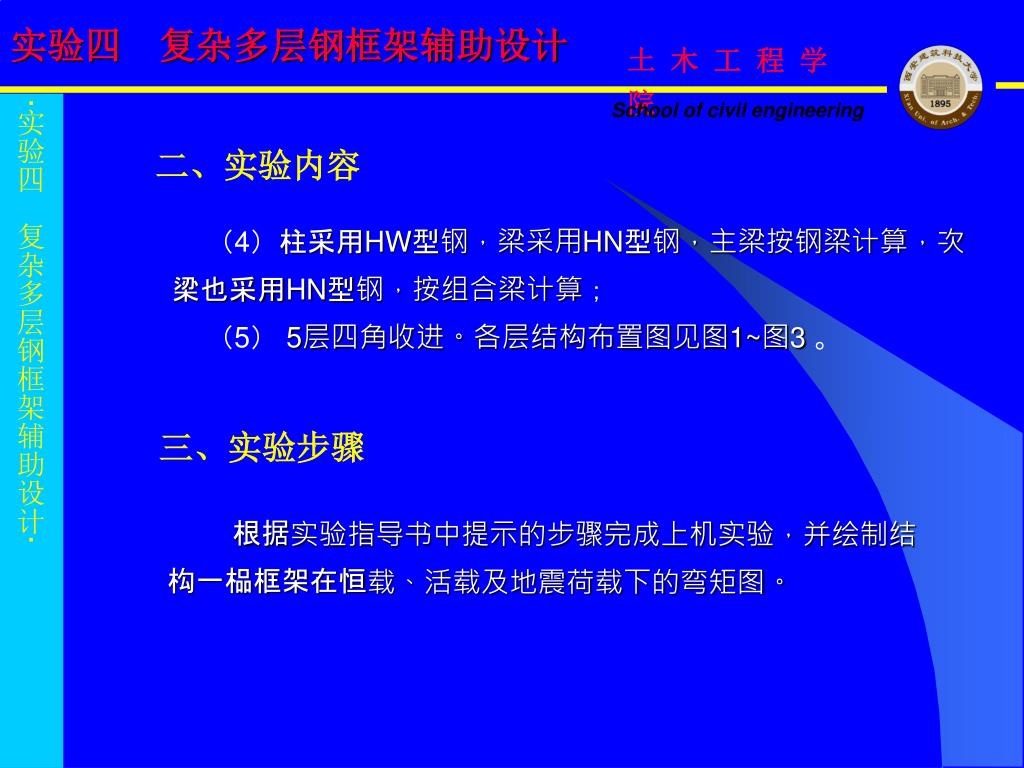

19. 实验四　复杂多层钢框架辅助设计 ·实验四　复杂多层钢框架辅助设计· 二、实验内容 （4）柱采用HW型钢，梁采用HN型钢，主梁按钢梁计算，次梁也采用HN型钢，按组合梁计算； （5） 5层四角收进。各层结构布置图见图1~图3。 三、实验步骤 根据实验指导书中提示的步骤完成上机实验，并绘制结构一榀框架在恒载、活载及地震荷载下的弯矩图。

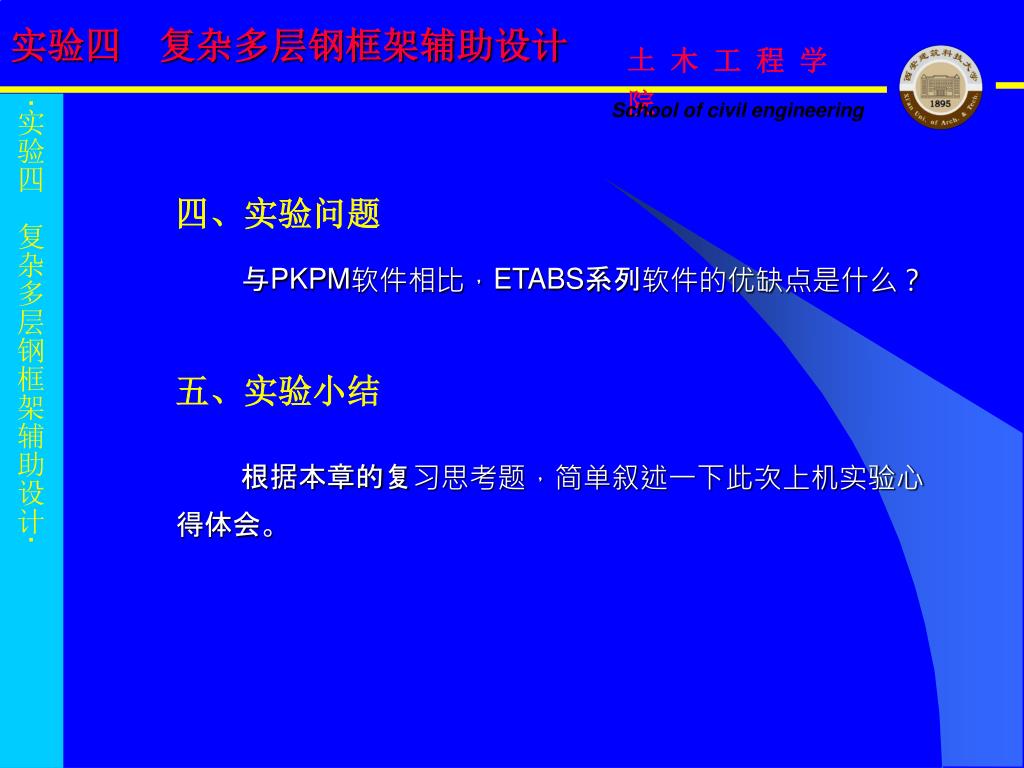

20. 实验四　复杂多层钢框架辅助设计 ·实验四　复杂多层钢框架辅助设计· 四、实验问题 与PKPM软件相比，ETABS系列软件的优缺点是什么？ 五、实验小结 根据本章的复习思考题，简单叙述一下此次上机实验心得体会。

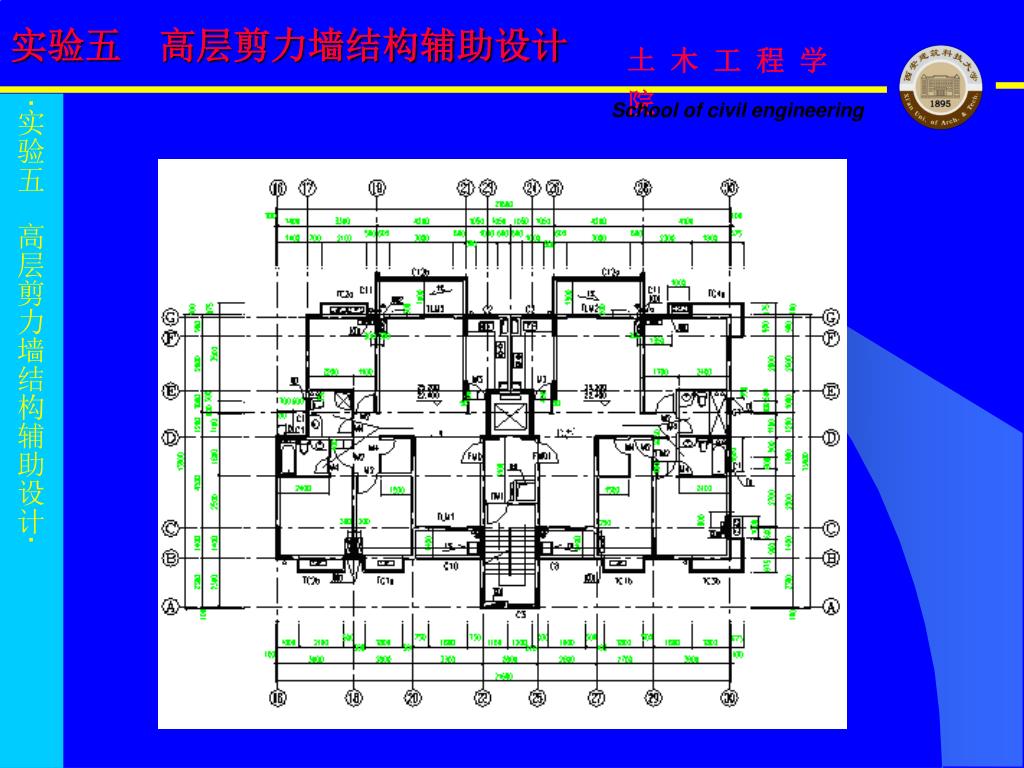

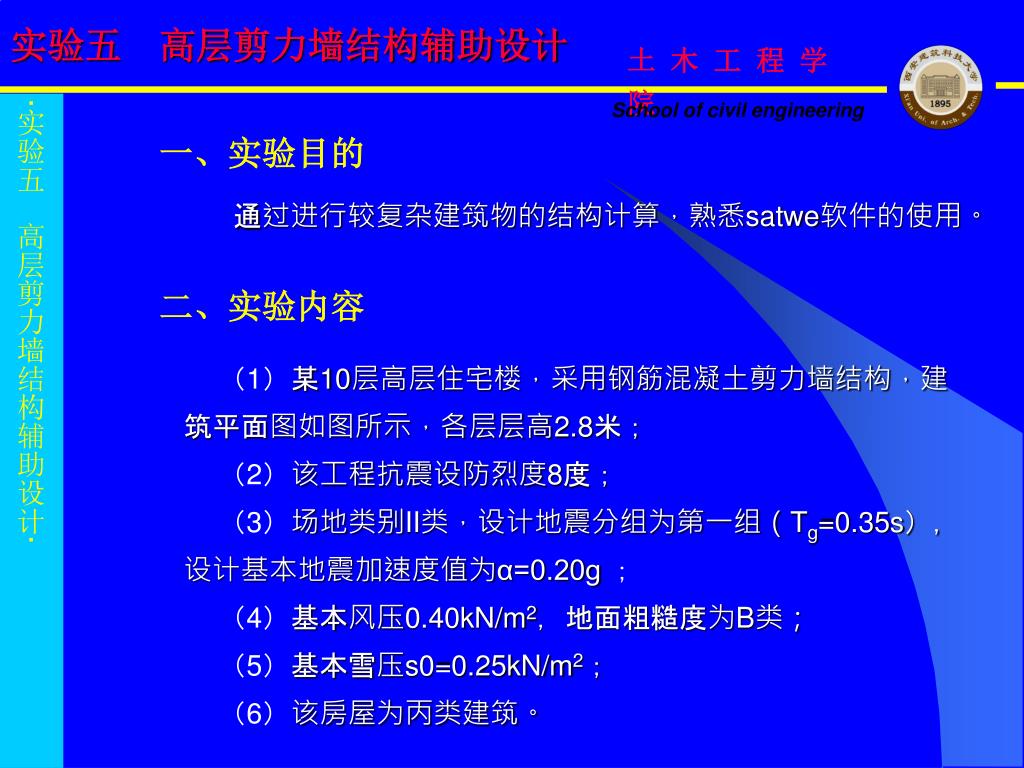

21. 实验五　高层剪力墙结构辅助设计 ·实验五　高层剪力墙结构辅助设计· 一、实验目的 通过进行较复杂建筑物的结构计算，熟悉satwe软件的使用。 二、实验内容 （1）某10层高层住宅楼，采用钢筋混凝土剪力墙结构，建筑平面图如图所示，各层层高2.8米； （2）该工程抗震设防烈度8度； （3）场地类别II类，设计地震分组为第一组（Tg=0.35s），设计基本地震加速度值为α=0.20g； （4）基本风压0.40kN/m2，地面粗糙度为B类； （5）基本雪压s0=0.25kN/m2； （6）该房屋为丙类建筑。

22. 实验五　高层剪力墙结构辅助设计 ·实验五　高层剪力墙结构辅助设计·

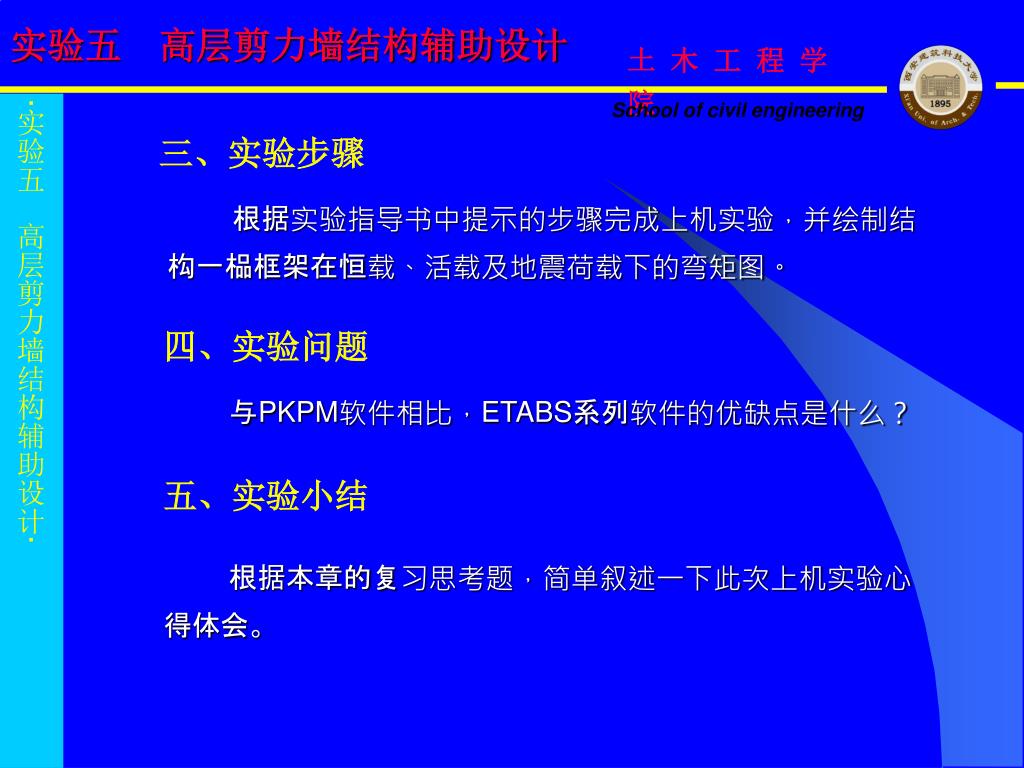

23. 实验五　高层剪力墙结构辅助设计 ·实验五　高层剪力墙结构辅助设计· 三、实验步骤 根据实验指导书中提示的步骤完成上机实验，并绘制结构一榀框架在恒载、活载及地震荷载下的弯矩图。 四、实验问题 与PKPM软件相比，ETABS系列软件的优缺点是什么？ 五、实验小结 根据本章的复习思考题，简单叙述一下此次上机实验心得体会。

24. 结 束
