Реконструкция холодного оружия. Мечи. Характеристика параметров.

1. Реконструкция холодного оружия. Мечи. Характеристика параметров. Работу выполнила Студентка ФМФ кафедры Теоретической механики Фролова Ксения

2. Холодное оружие • ударное • колющее • рубящее • сочетающее несколько из перечисленных признаков

3. Ударное оружие

4. Колющее оружие • оружие с длинными древками • оружие с длинным клинком и рукоятью • оружие с коротким клинком и рукоятью

5. Рубящее оружие мечи топоры скимитары катаны ниндзя - то

6. Виды холодного оружия по характеру воздействия • клинковое оружие • с рукояткой • с древком • с устройством для крепления к огнестрельному оружию • метательное оружие

7. Строение меча a.Рукоять b. Клинок c. Яблоко d. Черенок e. Гарда (перекрестье) f. Лезвие g. Острие

8. Летопись меча спатха скрамасакс

9. Летопись меча каролингский меч скандинавский меч

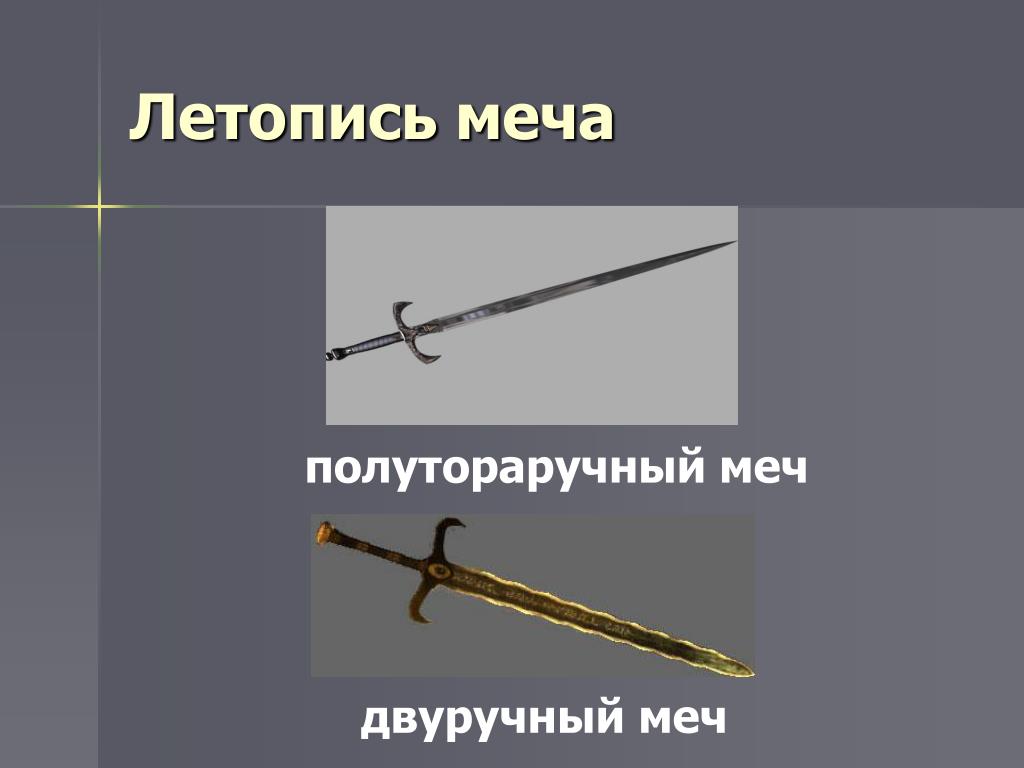

10. Летопись меча полутораручный меч двуручный меч

11. Поперечные сечения клинков

12. Форма клинка

13. Формы наверший

14. Типы мечейпо Петерсону. Тип X.

15. Тип Y

16. Тип Z

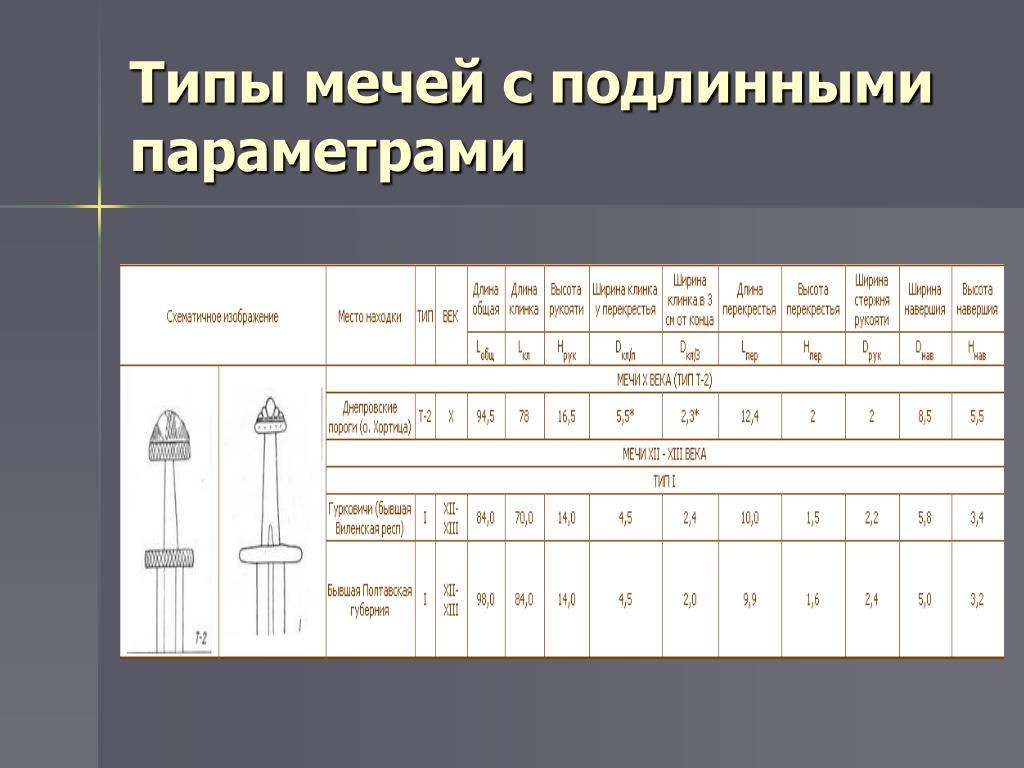

17. Типы мечей с подлинными параметрами

18. Типы мечей с подлинными параметрами

19. Типы мечей с подлинными параметрами

20. Типы мечей с подлинными параметрами

21. Образцы мечей. Меч эпохи викингов.

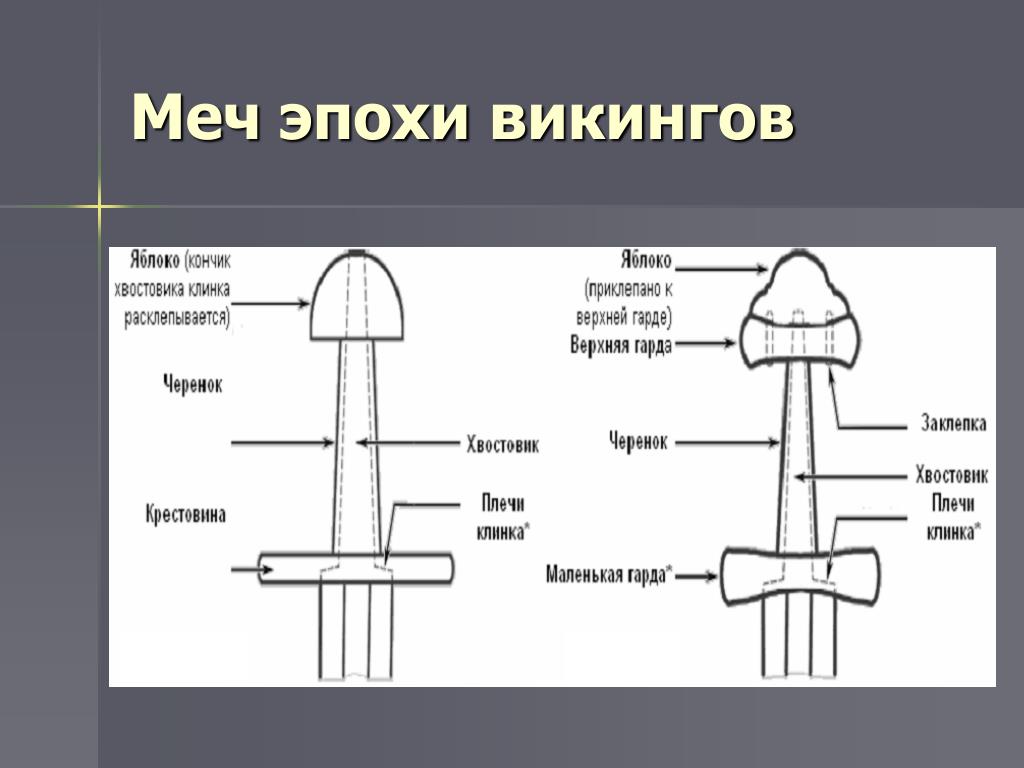

22. Меч эпохи викингов

23. Длинный меч- Риттершверт и ножны

24. Меч конца 16 века с закрытой гардой

25. Меч конца 16 века с закрытой гардой

26. Сабля, ножны

27. Рукояти сабель

28. Роль геометрии клинка ятагана персидский шамшир

29. Роль геометрии клинка японский меч кавказская шашка

30. Уровень кривизны и прочие геометрические параметры Для клинкового оружия замеряется: • общая длина; • длина клинка; • ширина клинка у основания ; • кривизна клинка.

31. Кривизна клинка Измерение общей длины и ширины клинка Традиционный метод измерения клинка Разница в показателях между традиционным и предполагаемым методом

32. Основные характеристики меча: • длина лезвия ; • вес меча ; • баланс оружия ; • гибкость и упругость клинка ; • устройство рукояти .

33. Баланс меча. Трапецеидальное лезвие. • X = sum mixi/sum mi • m1 = (S11 + S12)l1 h1ro1/2 • x1= -l1(S11+ 2S12)/ 3(S11 + S12) расстояние от начала координат до центра тяжести масса лезвия расстояние до центра тяжести

34. Прямоугольная рукоять • m2 = S2l2h2ro2 • x2 = l2/2 масса рукояти расстояние до центра тяжести

35. Противовес • m3 = -(m1(x1 - X) + m2(x2 - X))/(x3 - X) • х3 = l2 масса противовеса расстояние до центра тяжести

36. l1 = 65 см; s11 = 4,5 см; s12 = 2,2 см; h1 = 0,6 см; ro1 = 2 г/см3. l2 = 18 см; s2 = 3 см; h2 = 0,6 см; ro2 = 2 г/см3. Измерения Прямоугольная рукоять Трапецеидальное лезвие

37. Результаты вычислений • m1 = 261,3 г; • x1 = -29,21717 см; • m2 = 64,8 г; • x2 = 9 см; • x = -21,622958 см; • m3 = 0,000816 г.

38. Выводы • Чем лезвие треугольнее, тем оно легче, центр тяжести лезвия тоже смещается к рукояти, требуется более легкий противовес и весь клинок получается гораздо легче. • Длинная рукоять позволяет уравновесить лезвие меньшим грузом.

39. Список ресурсов • http://swordmaster.org/ • http://vrag.by.ru • http://zhevelo.com/ • http://dnweapons.ru/ • http://comradely.ru/ • http://adangelad.ru/ • http://www.rus-druzhina.ru/ • http://mediev.narod.ru/ • http://7kingdoms.ru/
