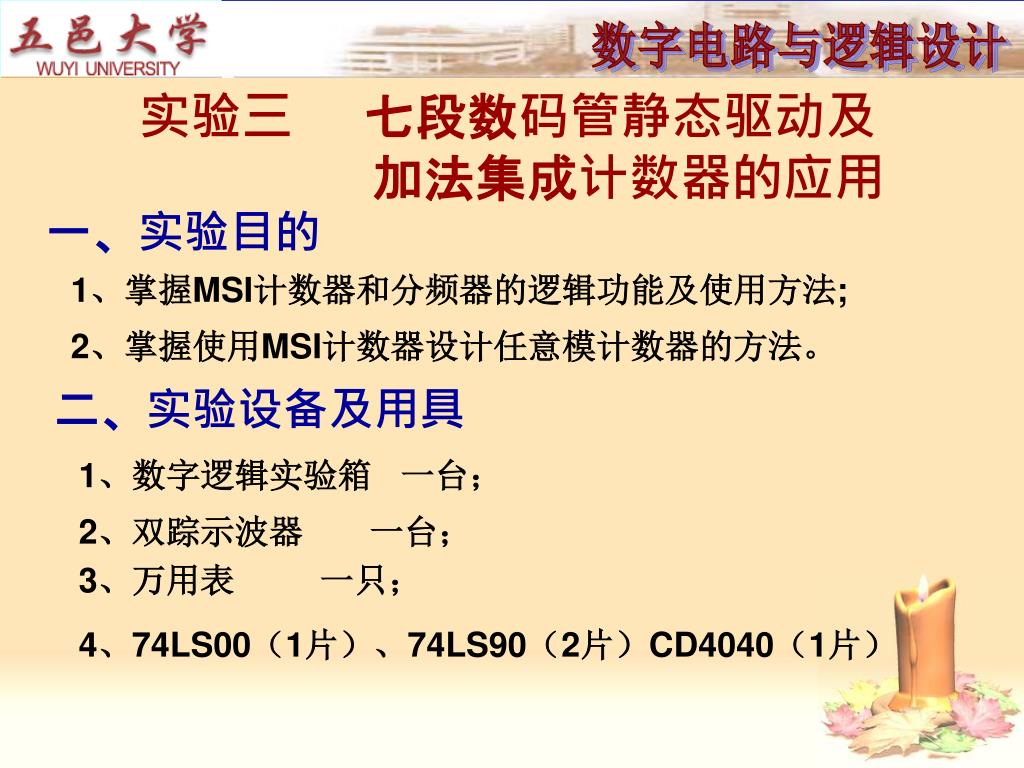

  1. 一、实验目的 实验三 七段数码管静态驱动及 加法集成计数器的应用 1、掌握MSI计数器和分频器的逻辑功能及使用方法; 2、掌握使用MSI计数器设计任意模计数器的方法。 二、实验设备及用具 1、数字逻辑实验箱 一台; 2、双踪示波器 一台; 3、万用表 一只; 4、74LS00(1片)、74LS90(2片)CD4040(1片)

  2. 1、计数器是数字电路中应用最广泛的功能部件;1、计数器是数字电路中应用最广泛的功能部件; 2、用于计数、分频、定时、产生序列信号及数据处理; 3、灵活使用中规模集成计数器的“清零端”、“置一端”及“进位/借位端”可以级联出任意进制计数器,其方法有置零法(复位法)和置数法(置位法)。 三、实验的基本原理 4、74LS90:二-五-十进制异步计数器

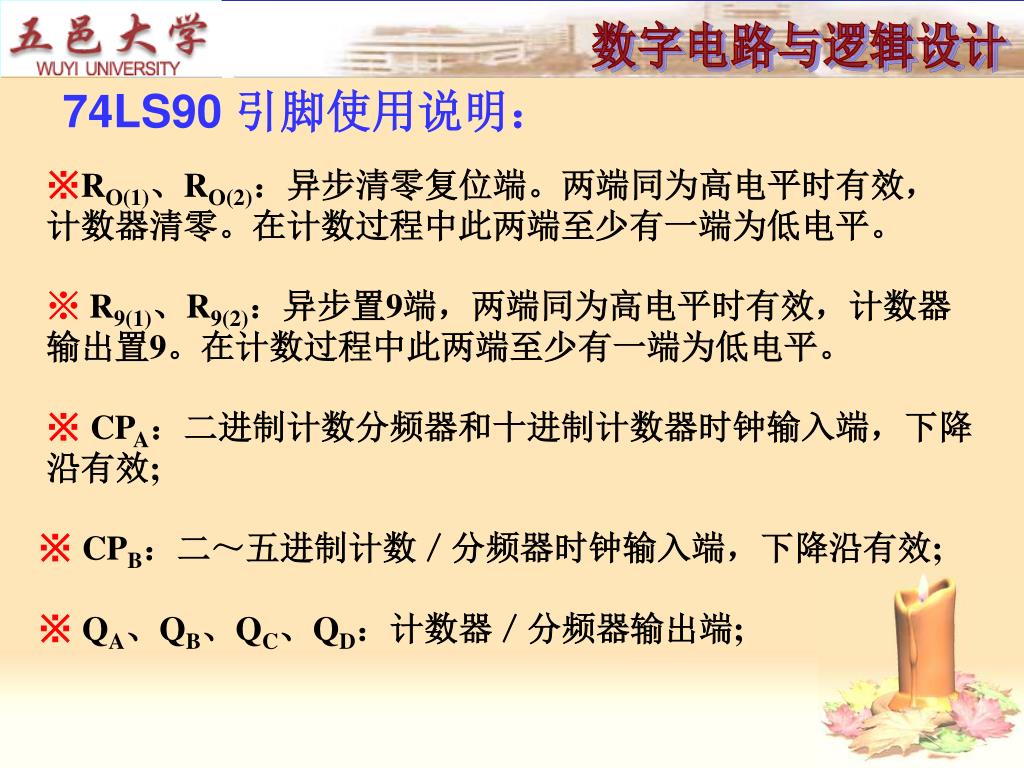

  3. 74LS90 引脚使用说明: ※RO(1)、RO(2):异步清零复位端。两端同为高电平时有效,计数器清零。在计数过程中此两端至少有一端为低电平。 ※ R9(1)、R9(2):异步置9端,两端同为高电平时有效,计数器输出置9。在计数过程中此两端至少有一端为低电平。 ※CPA:二进制计数分频器和十进制计数器时钟输入端,下降沿有效; ※CPB:二~五进制计数/分频器时钟输入端,下降沿有效; ※QA、QB、QC、QD:计数器/分频器输出端;

  4. 8421十进制计数时序表

  5. 5421五-十进制计数时序表

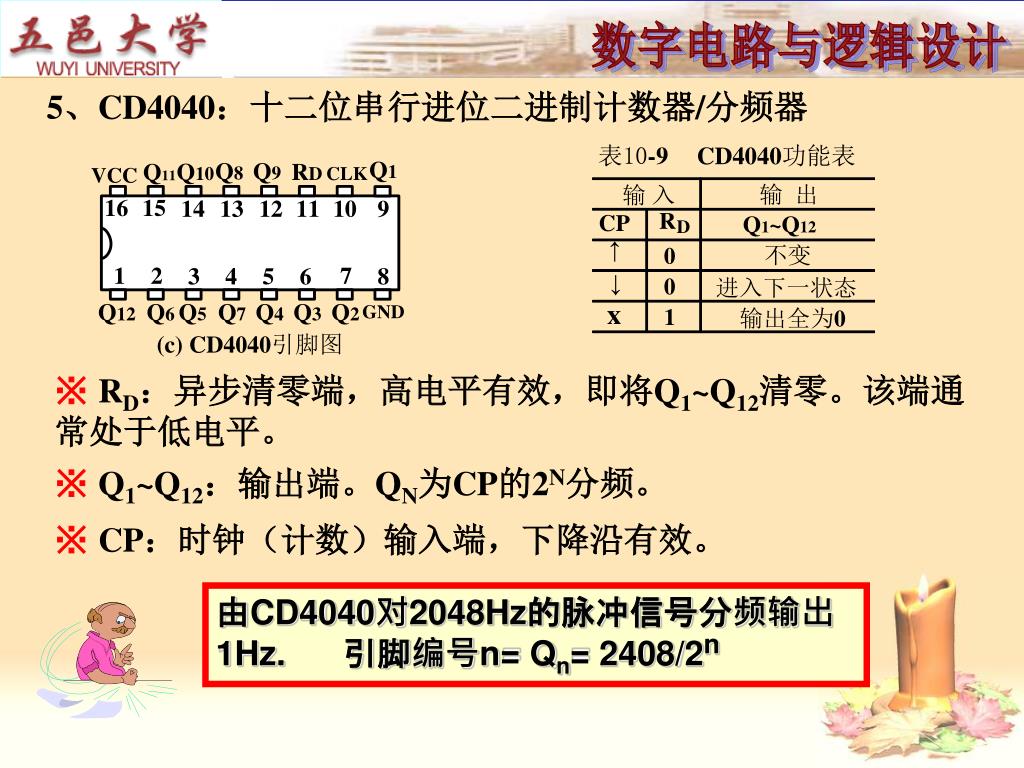

  6. 5、CD4040:十二位串行进位二进制计数器/分频器 ※RD:异步清零端,高电平有效,即将Q1~Q12清零。该端通常处于低电平。 ※Q1~Q12:输出端。QN为CP的2N分频。 ※CP:时钟(计数)输入端,下降沿有效。 由CD4040对2048Hz的脉冲信号分频输出1Hz. 引脚编号n= Qn= 2408/2n

  7. 5、数码管显示模块——BCD码输入

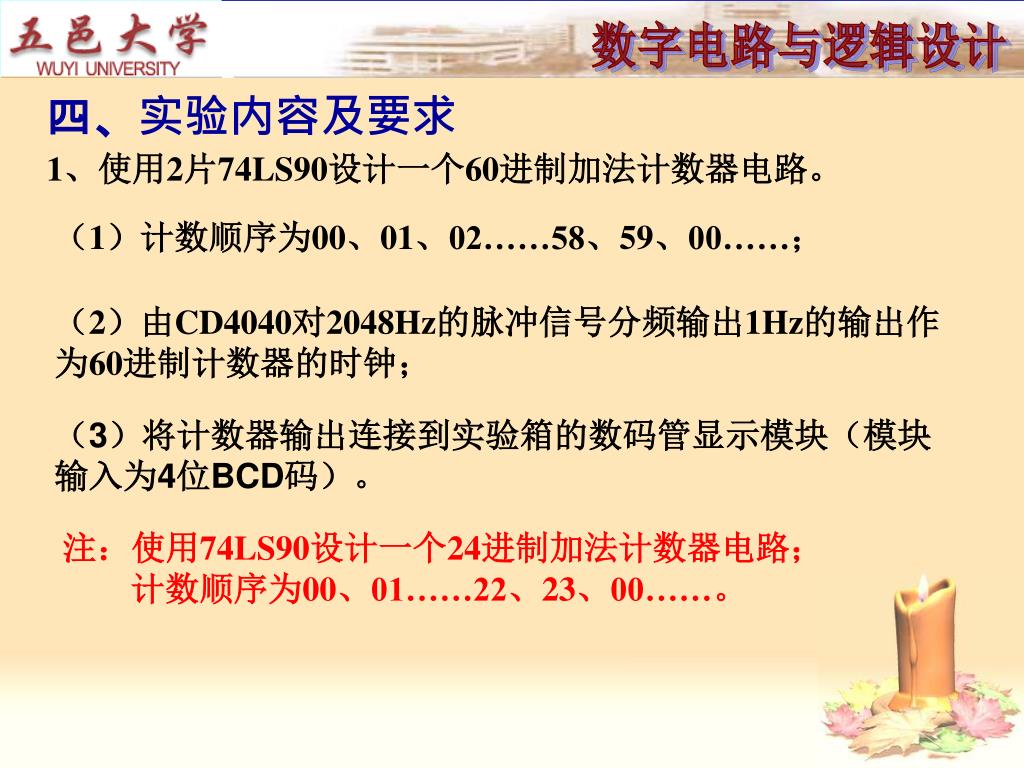

  8. 1、使用2片74LS90设计一个60进制加法计数器电路。1、使用2片74LS90设计一个60进制加法计数器电路。 (1)计数顺序为00、01、02……58、59、00……; 四、实验内容及要求 (2)由CD4040对2048Hz的脉冲信号分频输出1Hz的输出作为60进制计数器的时钟; (3)将计数器输出连接到实验箱的数码管显示模块(模块输入为4位BCD码)。 注:使用74LS90设计一个24进制加法计数器电路; 计数顺序为00、01……22、23、00……。

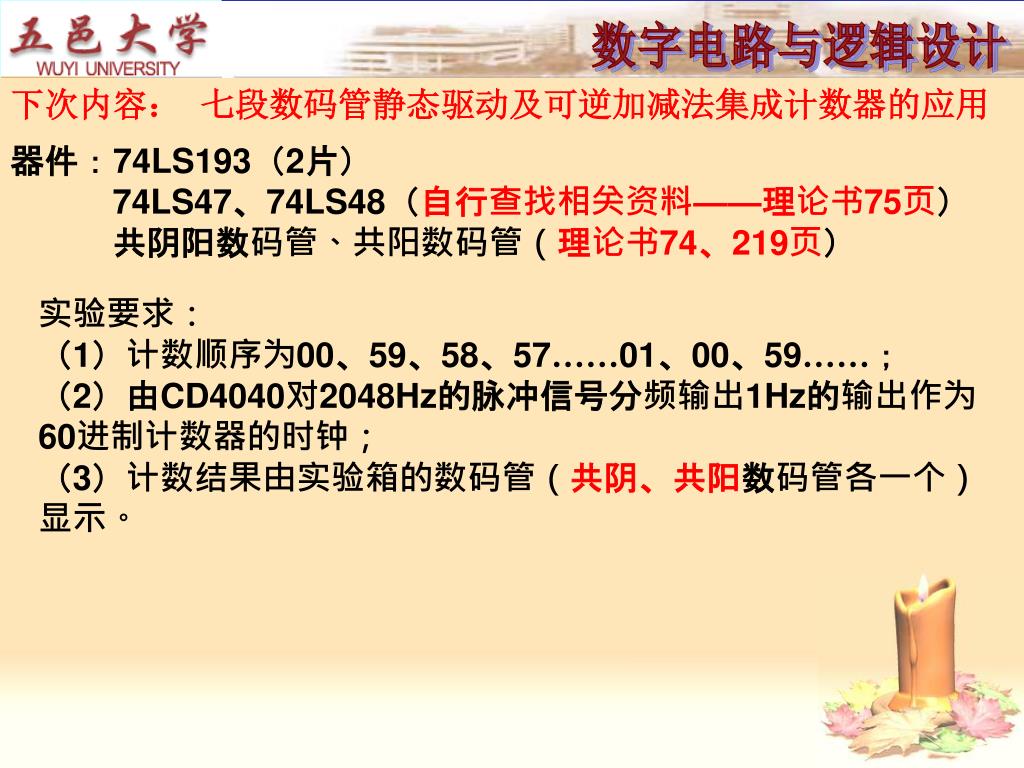

  9. 下次内容: 七段数码管静态驱动及可逆加减法集成计数器的应用 器件:74LS193(2片) 74LS47、74LS48(自行查找相关资料——理论书75页) 共阴阳数码管、共阳数码管(理论书74、219页) 实验要求: (1)计数顺序为00、59、58、57……01、00、59……; (2)由CD4040对2048Hz的脉冲信号分频输出1Hz的输出作为60进制计数器的时钟; (3)计数结果由实验箱的数码管(共阴、共阳数码管各一个)显示。
