ITEM G Instrumentação da Barragem UHE Irapé

1. ITEM G Instrumentação da Barragem UHE Irapé

2. ITEM G Dados da Obra • Barragem Terra – Enrocamento-H = 208 m – mais alta do Brasil • Volume do Aterro: 11.000.000 m3 • Início de construção: 07/2003 – final construção: 09/2005 • Início de enchimento: 12/2005 – NA máx.: 04/2007 • Dados Gerais • -Proprietária: CEMIG • -Rio: Jequitinhonha – Norte MG • -Consórcio Construtor: CNO, Andrade Gutierrez, Ivaí e Hochtief • -Projeto: Leme e Intertechne • -Modelo contrato: EPC • Condicionante da Obra • -Vale Estreito • -Rocha com Pirita – Ataque ao Concreto • -Prazo de Execução • -Início enchimento em 11/2004 em construção (cota 475 e crista 514)

3. ITEM G Preenchimento do canal mais profundo com CCR

4. ITEM G Vista da execução do aterro. Fundo ensecadeira de jusante

5. ITEM G Vista da tomada d´água e vertedouro à esquerda

6. ITEM G Planta Geral

7. ITEM G Seção Típica – Ombreira – Seção A-A

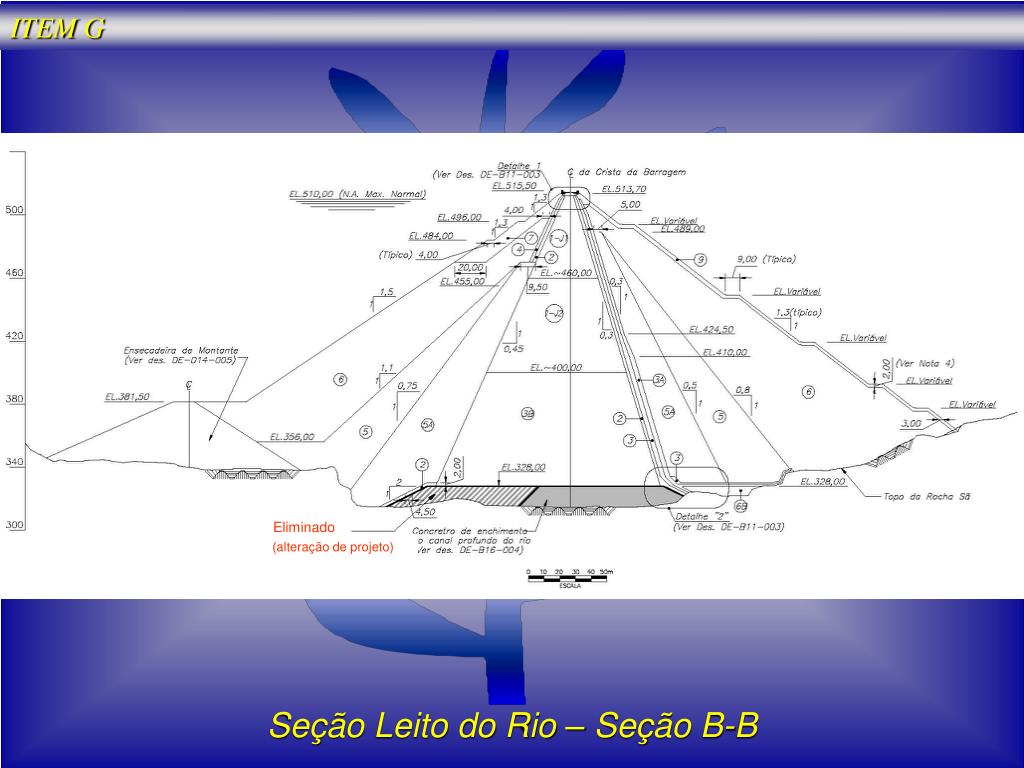

8. Eliminado (alteração de projeto) ITEM G Seção Leito do Rio – Seção B-B

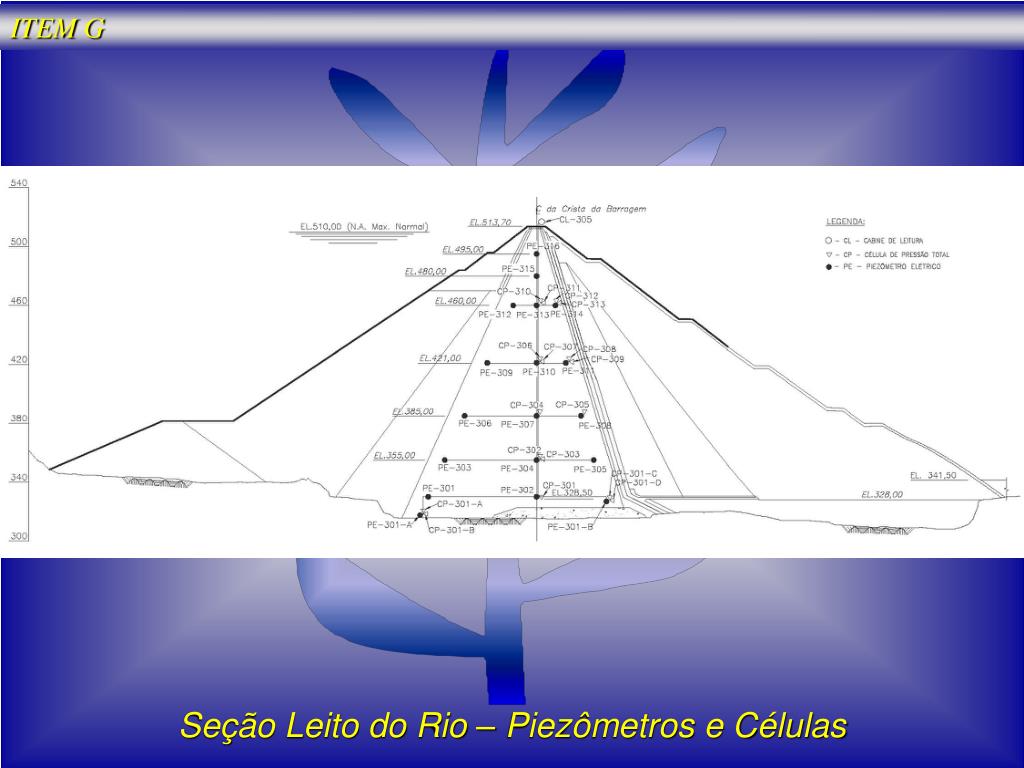

9. ITEM G Seção Leito do Rio – Piezômetros e Células

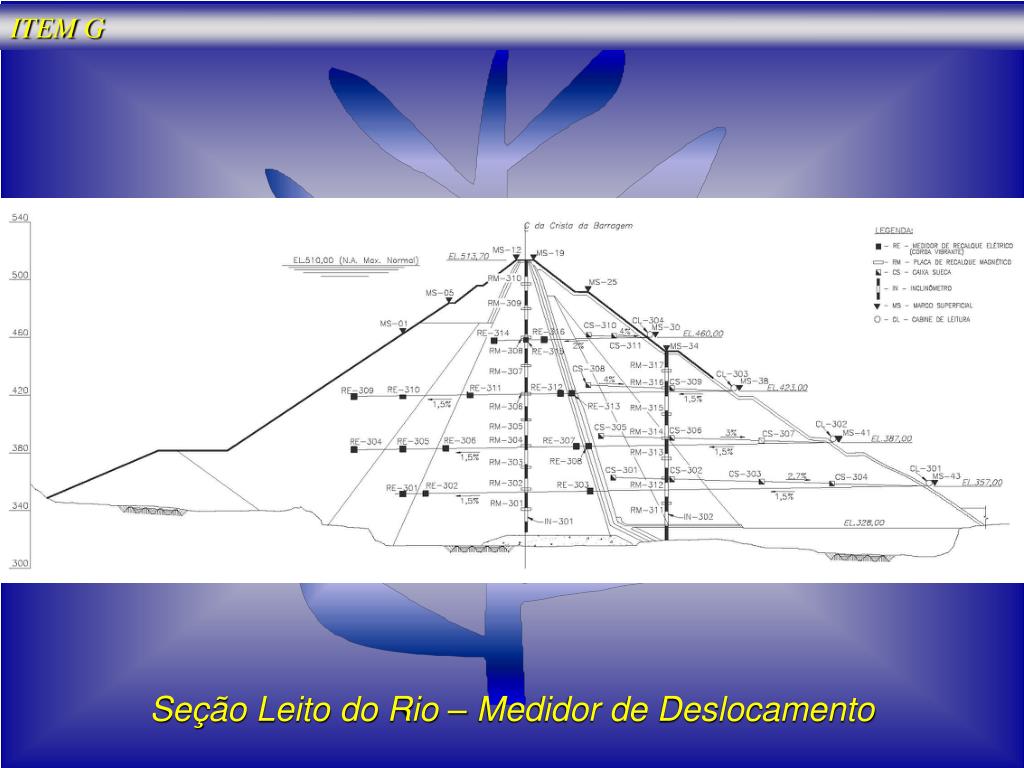

10. ITEM G Seção Leito do Rio – Medidor de Deslocamento

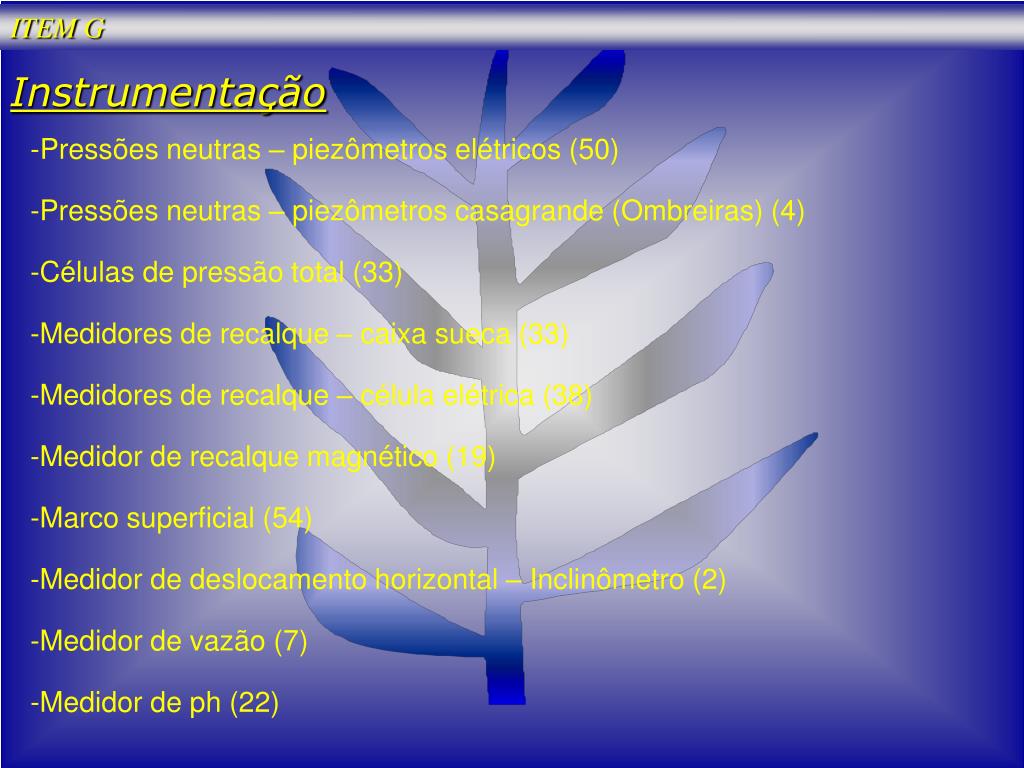

11. ITEM G Instrumentação • -Pressões neutras – piezômetros elétricos (50) • Pressões neutras – piezômetros casagrande (Ombreiras) (4) • Células de pressão total (33) • Medidores de recalque – caixa sueca (33) • Medidores de recalque – célula elétrica (38) • Medidor de recalque magnético (19) • Marco superficial (54) • Medidor de deslocamento horizontal – Inclinômetro (2) • Medidor de vazão (7) • Medidor de ph (22)

12. ITEM G Seção Longitudinal - Instrumentação

13. ITEM G Instalação de piezômetro elétrico de corda vibrante

14. ITEM G Instalação de célula de pressão total corda vibrante

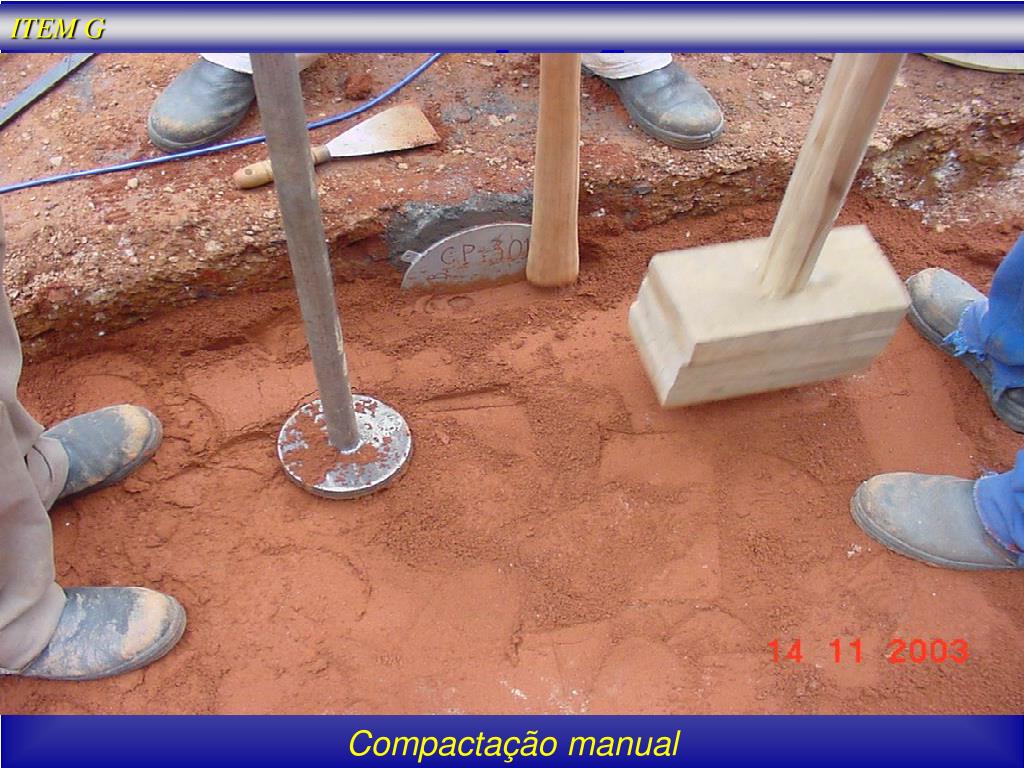

15. ITEM G Compactação manual

16. ITEM G Compactação com sapo mecânico

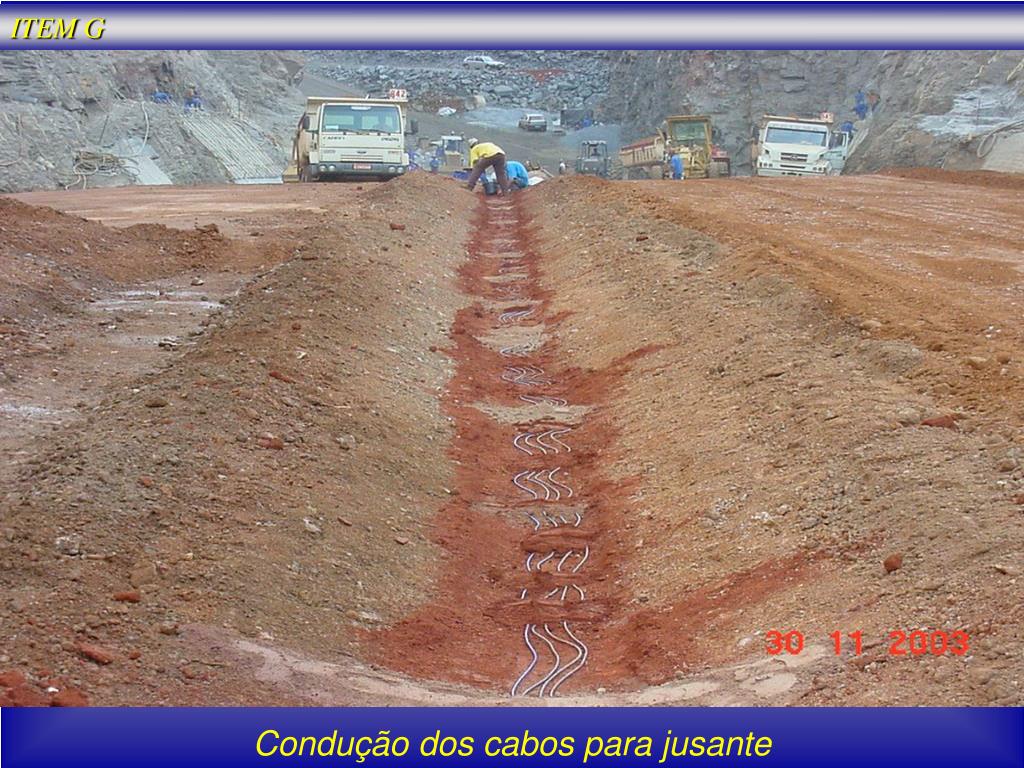

17. ITEM G Condução dos cabos para jusante

18. ITEM G Vista multiplexer e leitora manual

19. ITEM G Vista caixa sueca e cabine provisória

20. ITEM G Vista superior da caixa sueca – 2 medidas com tubo superior e inferior

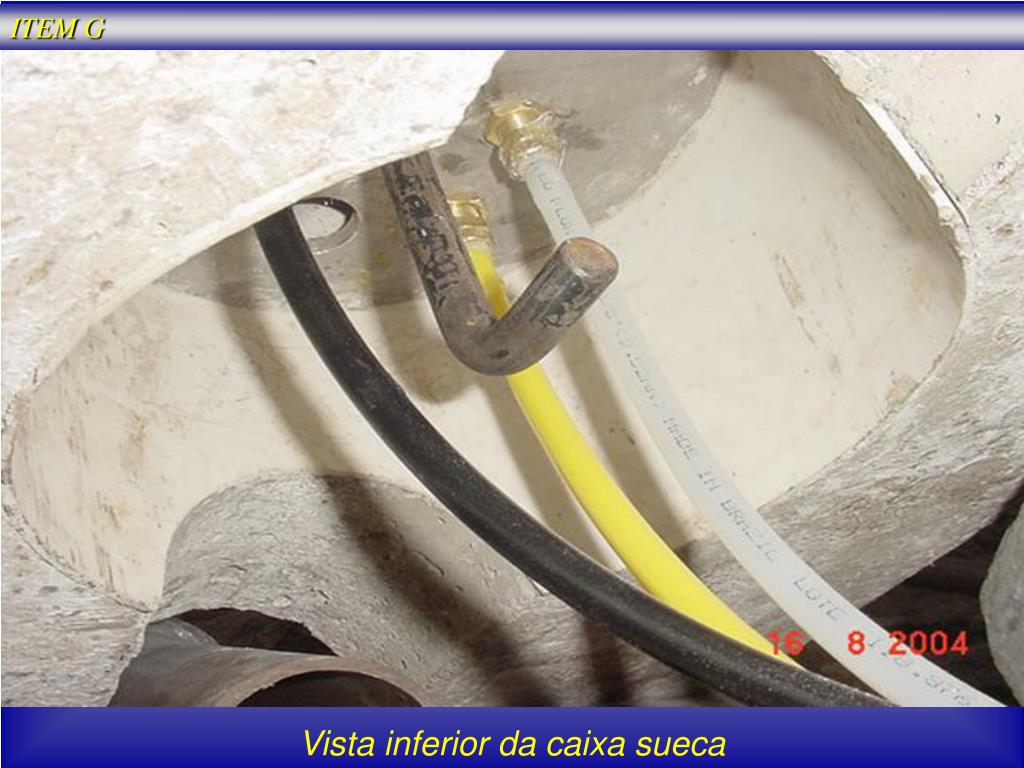

21. ITEM G Vista inferior da caixa sueca

22. ITEM G Leitura no painel – injeção d’água e estabilização

23. ITEM G Célula de recalque elétrica no enrocamento

24. ITEM G Condução dos cabos no núcleo de argila

25. ITEM G Passagem dos cabos na área de transição

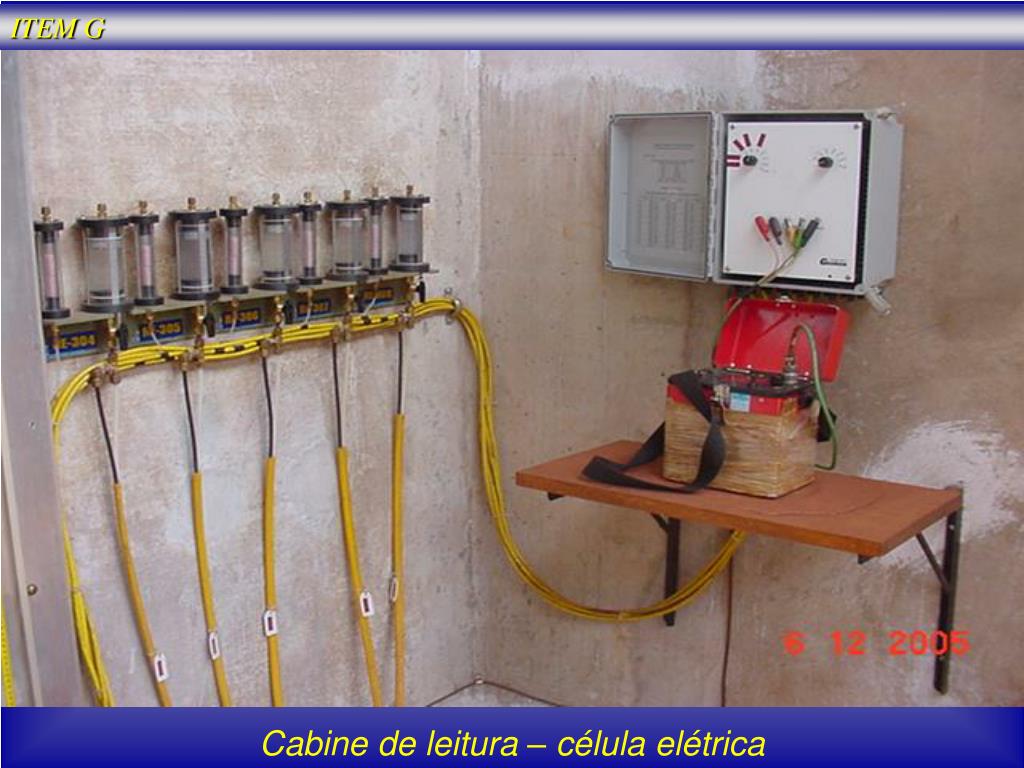

26. ITEM G Cabine de leitura – célula elétrica

27. ITEM G Problema de formação de gel na célula

28. ITEM G Medidor de recalque magnético – Placa e Medidor

29. ITEM G Medidor magnético e tubo inclinômetro em Fiberglass

30. ITEM G Tubo inclinômetro – compactação ao redor e problema espiralamento

31. ITEM G Leitura do inclinômetro

32. ITEM G Terminal – inclinômetro, magnético e leitura nível d´água

33. ITEM G Marco de referência

34. ITEM G Marco deslocamento

35. ITEM G Medidor de vazão

36. ITEM G Detalhe da bomba – Influência NA jusante

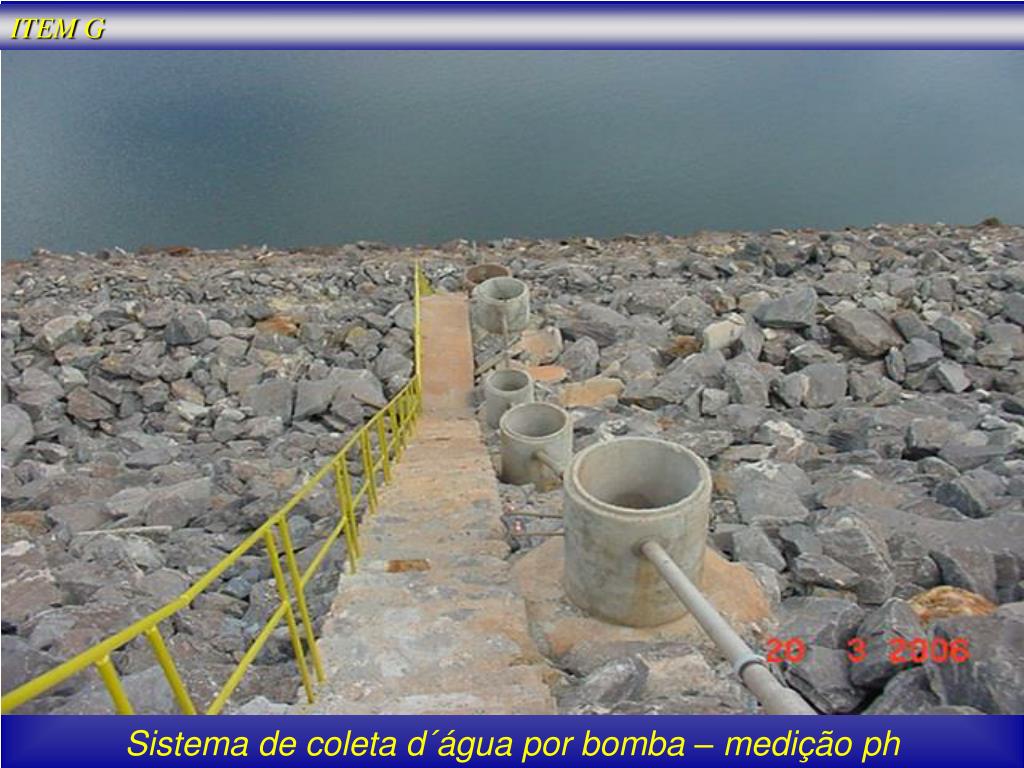

37. ITEM G Sistema de coleta d´água por bomba – medição ph

38. ITEM G Cabine pré-moldada definitiva

39. ITEM G Compactação manual ao redor e inclinômetro – cabos, células e piezômetros no eixo

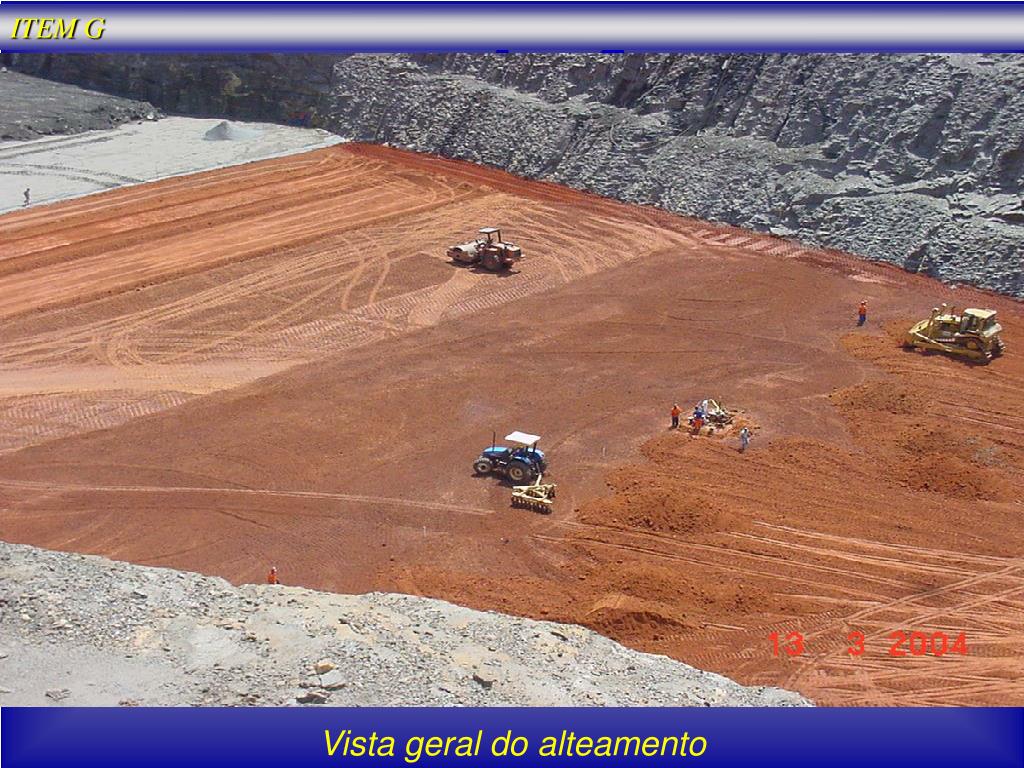

40. ITEM G Vista geral do alteamento

41. ITEM G Vista jusante

42. ITEM G

43. ITEM G

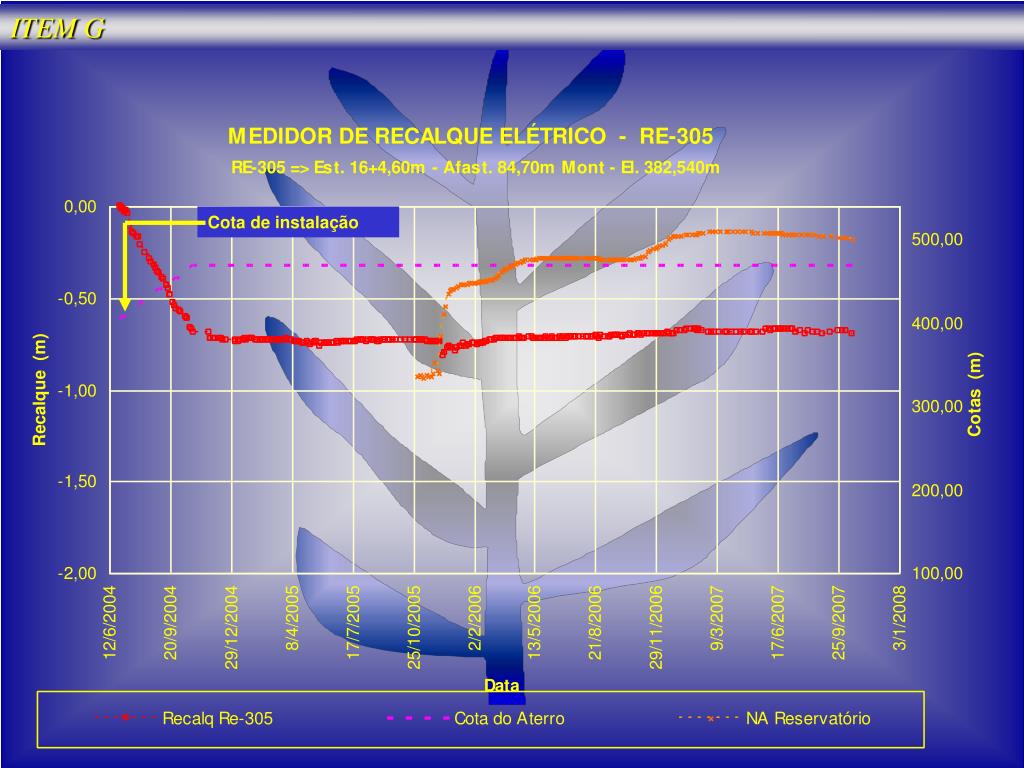

44. ITEM G Cota de instalação

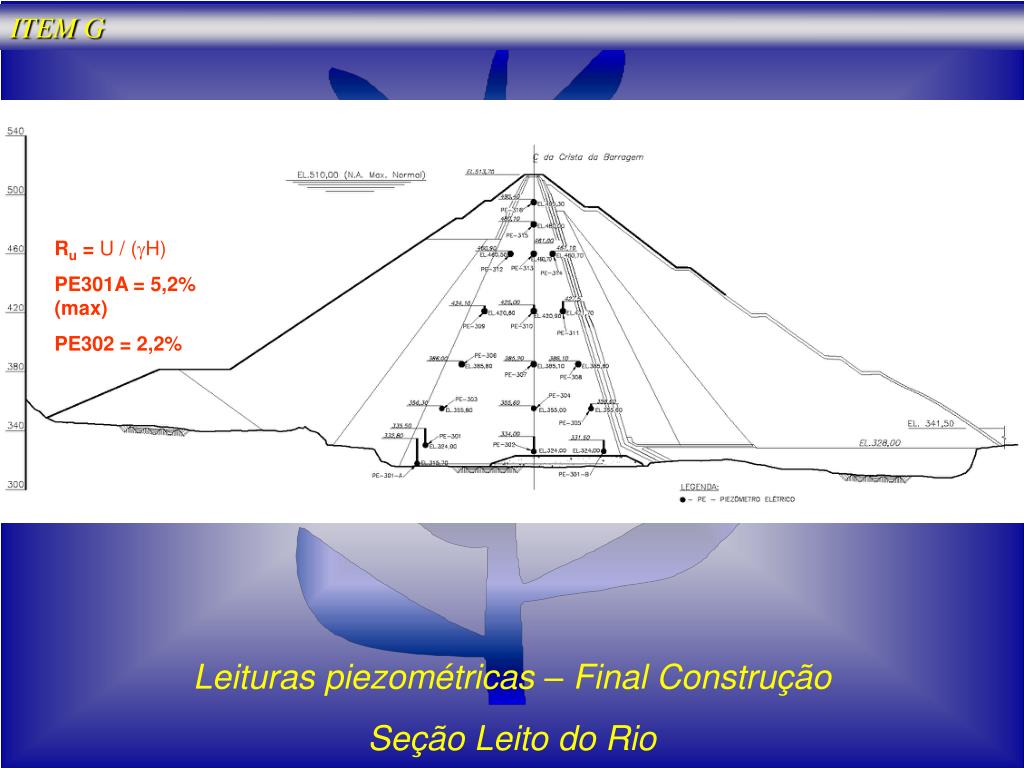

45. ITEM G Ru = U / (H) PE301A = 5,2% (max) PE302 = 2,2% Leituras piezométricas – Final Construção Seção Leito do Rio

46. ITEM G Leituras piezométricas – Final Enchimento Seção Leito do Rio

47. ITEM G  medido/  teórico (H) CP301A = 0,42 CP301 = 0,61 CP302C = 0,69 CP302 = 0,90  / h CP301C/D = 0,54 CP301A/B = 0,41 Horizontal Vertical Leituras das Células de Pressão Total (kPa) Final Construção Seção Leito do Rio

48. ITEM G Horizontal Vertical Leituras das Células de Pressão Total (kPa) Final Enchimento Seção Leito do Rio

49. ITEM G Leituras piezométricas – Final Construção Seção Longitudinal na Crista

50. ITEM G Leituras piezométricas – Final Enchimento Seção Longitudinal na Crista
