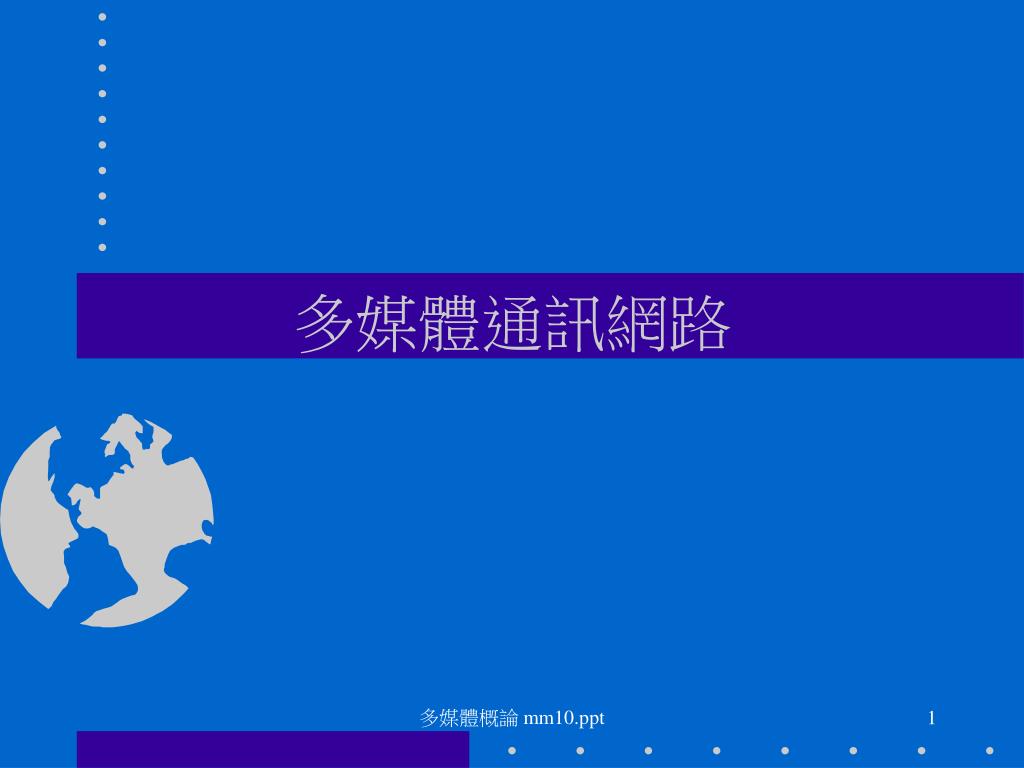

多媒體通訊網路

1. 多媒體通訊網路 多媒體概論 mm10.ppt

2. 通訊網路的種類 • 電話交換網：內線電話、市內電話、長途電話、國際電話 • 電信交換網：電報、國際電報 • 數據通訊網：電路交換、分封交換、專用數據交換 • 移動通訊網：汽車電話、列車通訊、船舶通訊、飛機通訊 • 圖像通訊網：傳真通訊、視覺電話、會議電視 • 增值通訊網：VAN、情報檢索網 • 國家專用網：行政通訊、軍事通訊、消防通訊 • 公用事業通訊網：鐵路、電力、高速公路、氣象 • 企業通訊網：銀行、證券、新聞、出版、製造等 • 區域資訊網：CATV、家庭自動化 多媒體概論 mm10.ppt

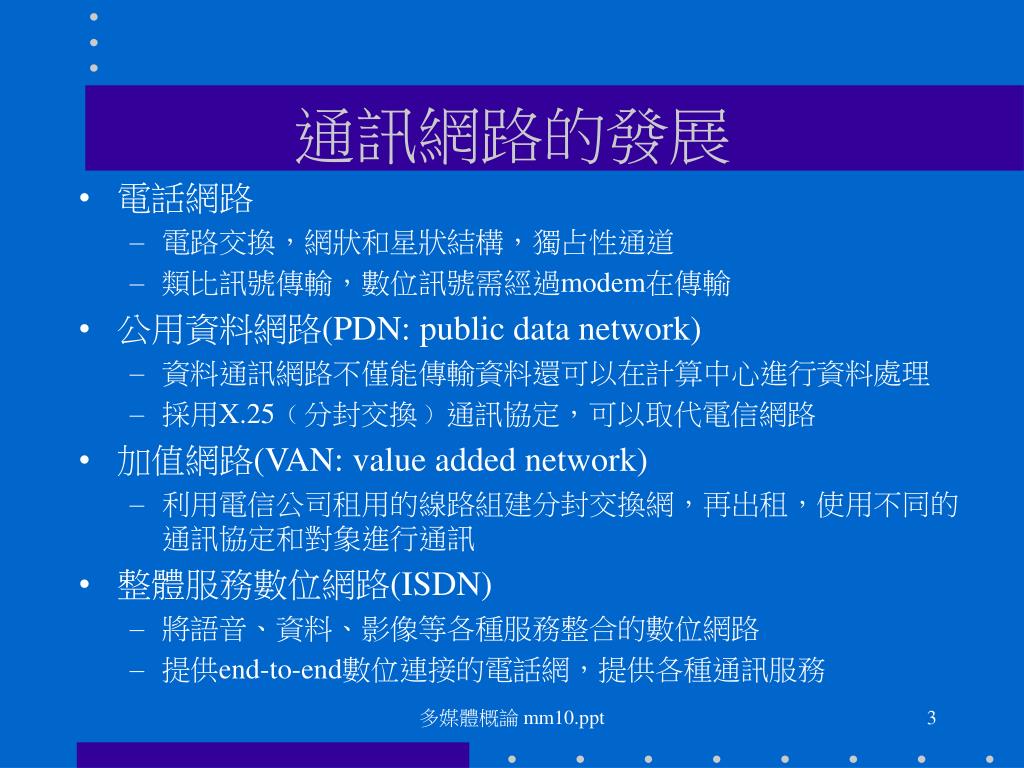

3. 通訊網路的發展 • 電話網路 • 電路交換，網狀和星狀結構，獨占性通道 • 類比訊號傳輸，數位訊號需經過modem在傳輸 • 公用資料網路(PDN: public data network) • 資料通訊網路不僅能傳輸資料還可以在計算中心進行資料處理 • 採用X.25﹙分封交換﹚通訊協定，可以取代電信網路 • 加值網路(VAN: value added network) • 利用電信公司租用的線路組建分封交換網，再出租，使用不同的通訊協定和對象進行通訊 • 整體服務數位網路(ISDN) • 將語音、資料、影像等各種服務整合的數位網路 • 提供end-to-end數位連接的電話網，提供各種通訊服務 多媒體概論 mm10.ppt

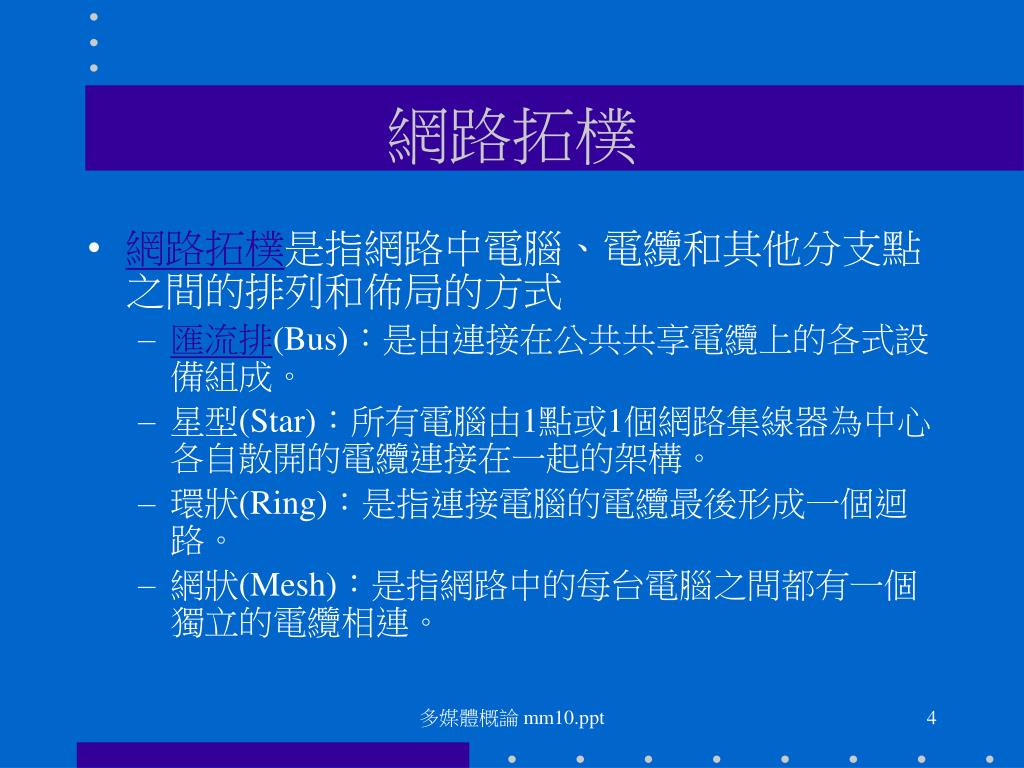

4. 網路拓樸 • 網路拓樸是指網路中電腦、電纜和其他分支點之間的排列和佈局的方式 • 匯流排(Bus)：是由連接在公共共享電纜上的各式設備組成。 • 星型(Star)：所有電腦由1點或1個網路集線器為中心各自散開的電纜連接在一起的架構。 • 環狀(Ring)：是指連接電腦的電纜最後形成一個迴路。 • 網狀(Mesh)：是指網路中的每台電腦之間都有一個獨立的電纜相連。 多媒體概論 mm10.ppt

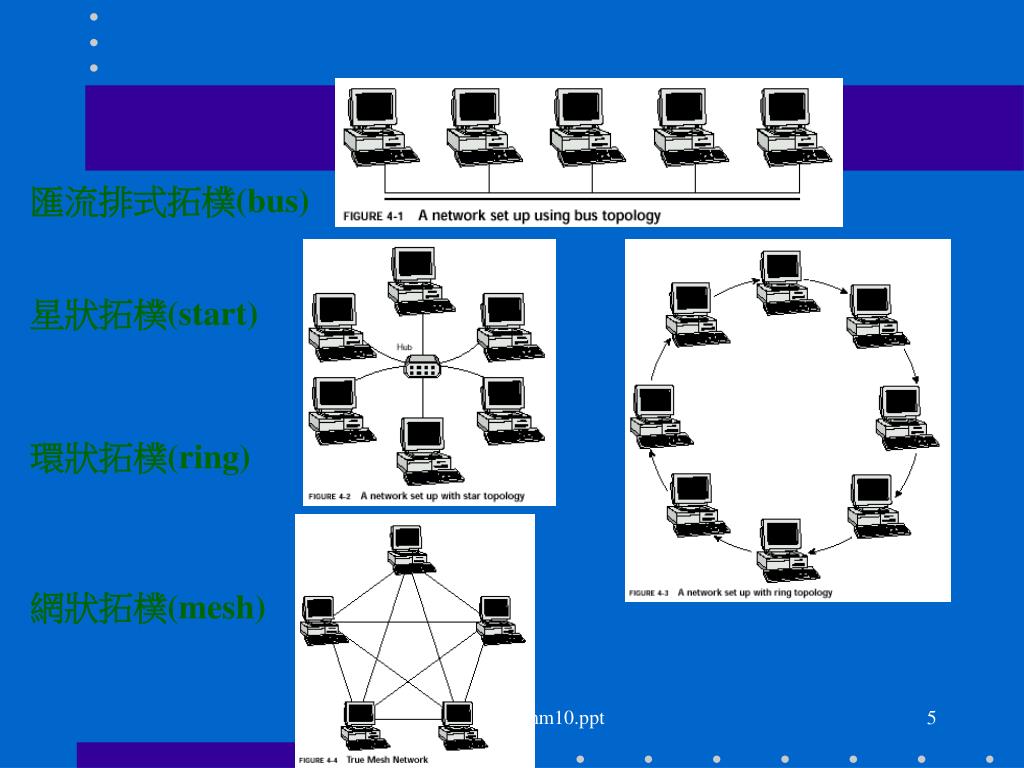

5. 網路拓樸 匯流排式拓樸(bus)星狀拓樸(start)環狀拓樸(ring)網狀拓樸(mesh) 多媒體概論 mm10.ppt

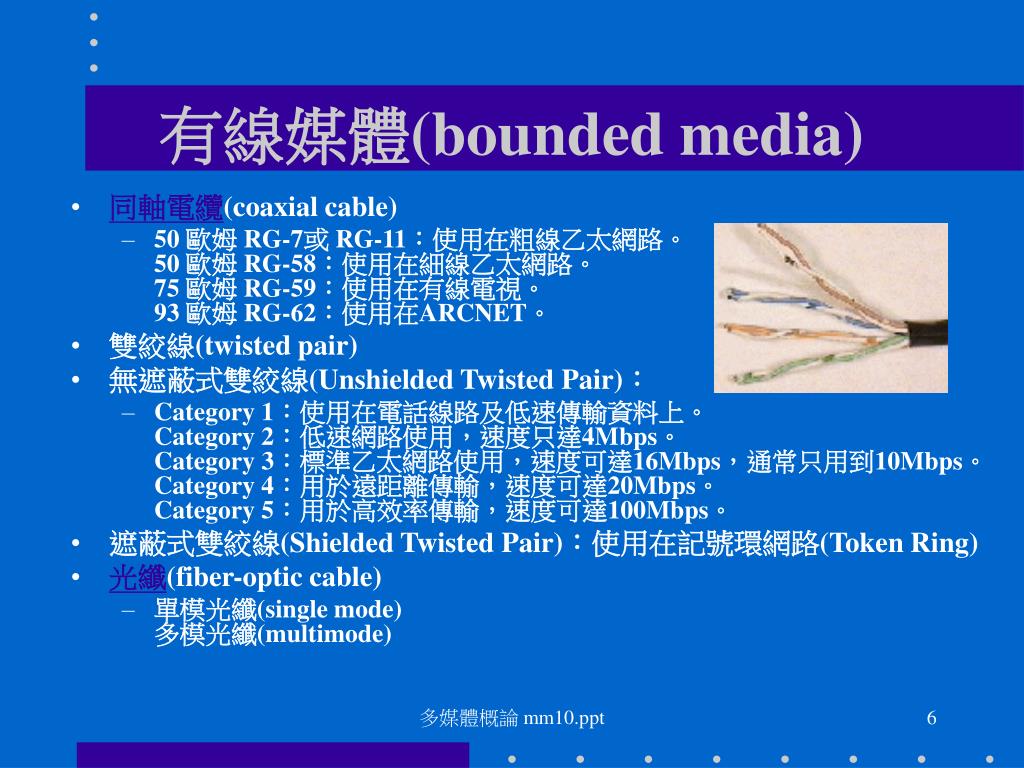

6. 有線媒體(bounded media) • 同軸電纜(coaxial cable) • 50 歐姆 RG-7或 RG-11：使用在粗線乙太網路。50 歐姆 RG-58：使用在細線乙太網路。75 歐姆 RG-59：使用在有線電視。93 歐姆 RG-62：使用在ARCNET。 • 雙絞線(twisted pair) • 無遮蔽式雙絞線(Unshielded Twisted Pair)： • Category 1：使用在電話線路及低速傳輸資料上。Category 2：低速網路使用，速度只達4Mbps。Category 3：標準乙太網路使用，速度可達16Mbps，通常只用到10Mbps。Category 4：用於遠距離傳輸，速度可達20Mbps。Category 5：用於高效率傳輸，速度可達100Mbps。 • 遮蔽式雙絞線(Shielded Twisted Pair)：使用在記號環網路(Token Ring) • 光纖(fiber-optic cable) • 單模光纖(single mode)多模光纖(multimode) 多媒體概論 mm10.ppt

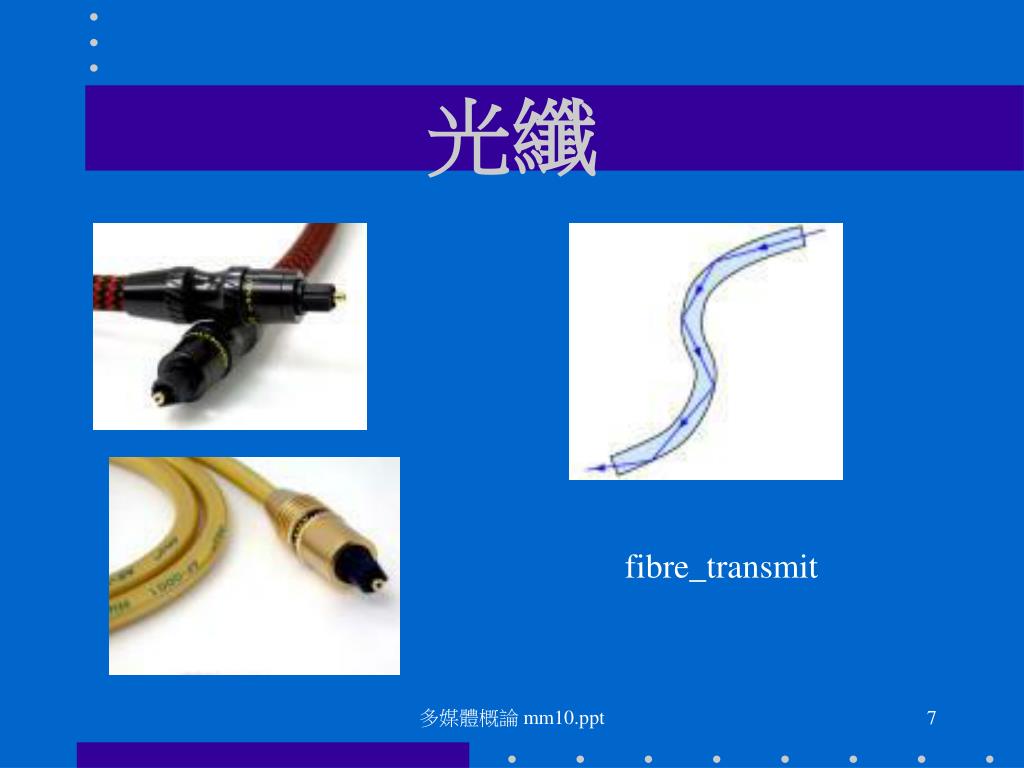

7. 光纖 fibre_transmit 多媒體概論 mm10.ppt

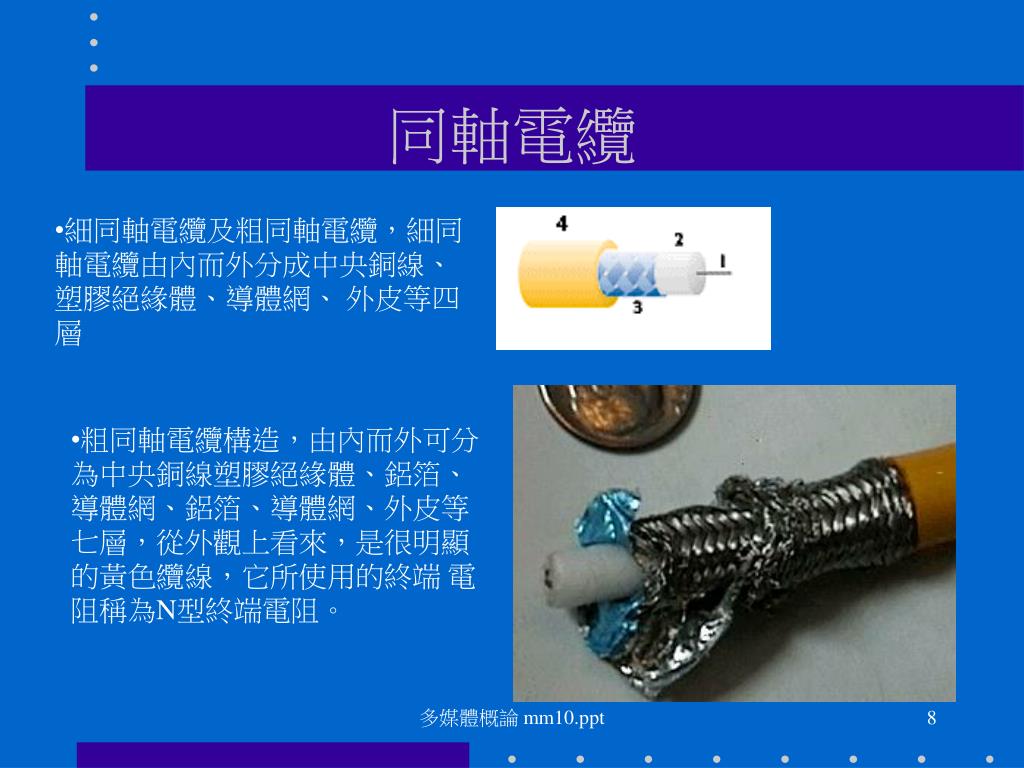

8. 同軸電纜 • 細同軸電纜及粗同軸電纜，細同軸電纜由內而外分成中央銅線、塑膠絕緣體、導體網、 外皮等四層 • 粗同軸電纜構造，由內而外可分為中央銅線塑膠絕緣體、鋁箔、導體網、鋁箔、導體網、外皮等七層，從外觀上看來，是很明顯的黃色纜線，它所使用的終端 電阻稱為N型終端電阻。 多媒體概論 mm10.ppt

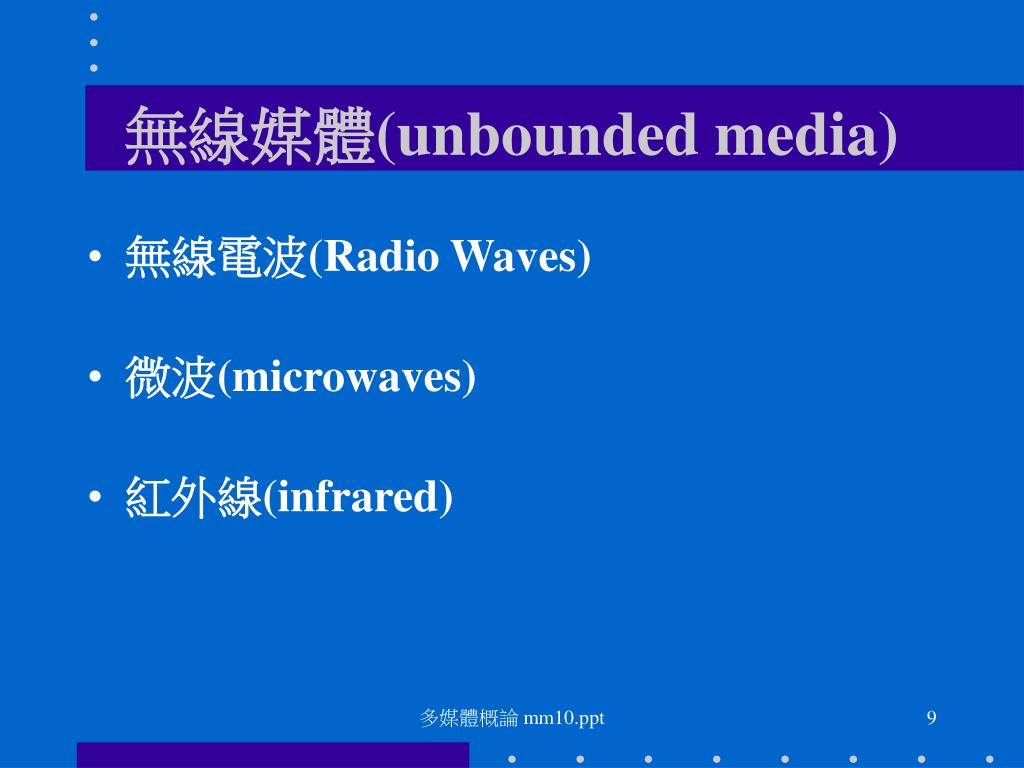

9. 無線媒體(unbounded media) • 無線電波(Radio Waves) • 微波(microwaves) • 紅外線(infrared) 多媒體概論 mm10.ppt

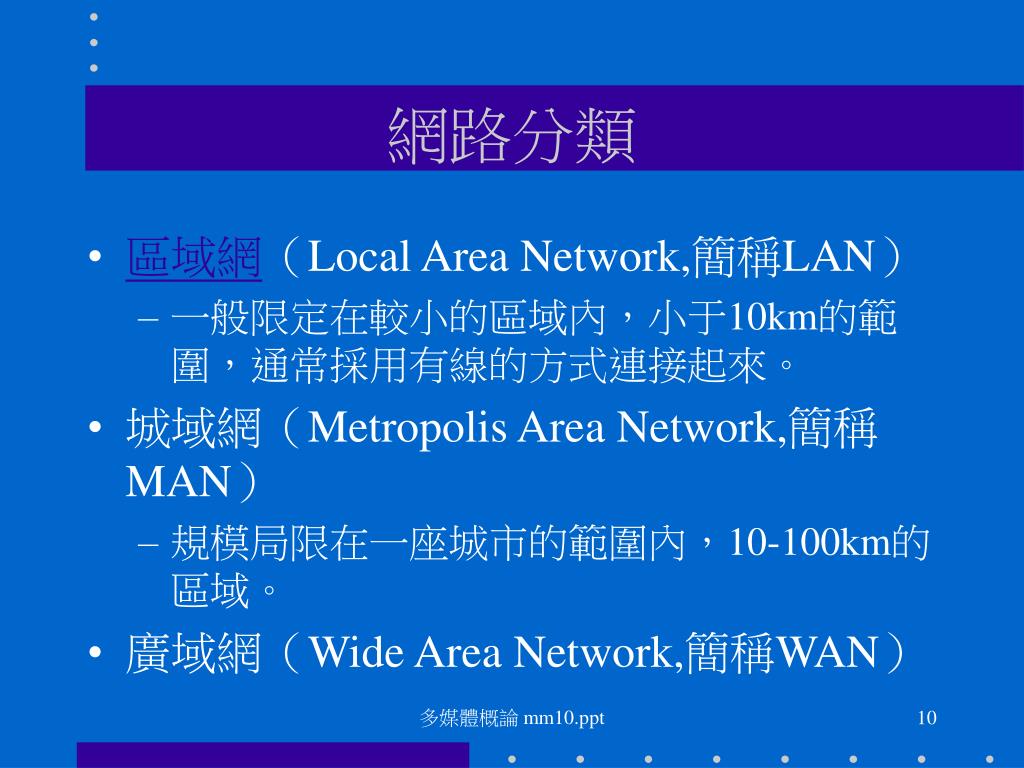

10. 網路分類 • 區域網（Local Area Network,簡稱LAN） • 一般限定在較小的區域內，小于10km的範圍，通常採用有線的方式連接起來。 • 城域網（Metropolis Area Network,簡稱MAN） • 規模局限在一座城市的範圍內，10-100km的區域。 • 廣域網（Wide Area Network,簡稱WAN） 多媒體概論 mm10.ppt

11. 電腦網路 • 區域網路(LAN: local area network) • 採用封包交換方式傳輸，將使用者資料分成許多小段在網路上依次傳輸。 • 乙太網路(Ethernet) • 以CSMA/CD的方法存取，速率10Mb/s，傳輸延遲大 • 記號環型網路(Token Ring): 16Mb/s 多媒體概論 mm10.ppt

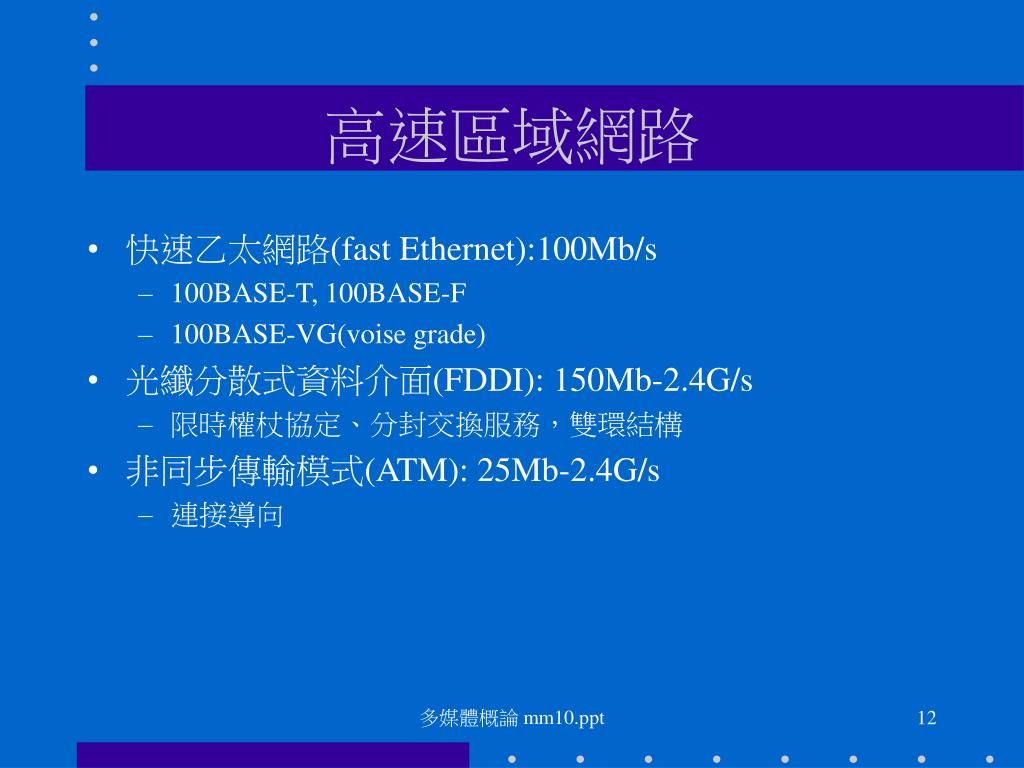

12. 高速區域網路 • 快速乙太網路(fast Ethernet):100Mb/s • 100BASE-T, 100BASE-F • 100BASE-VG(voise grade) • 光纖分散式資料介面(FDDI): 150Mb-2.4G/s • 限時權杖協定、分封交換服務，雙環結構 • 非同步傳輸模式(ATM): 25Mb-2.4G/s • 連接導向 多媒體概論 mm10.ppt

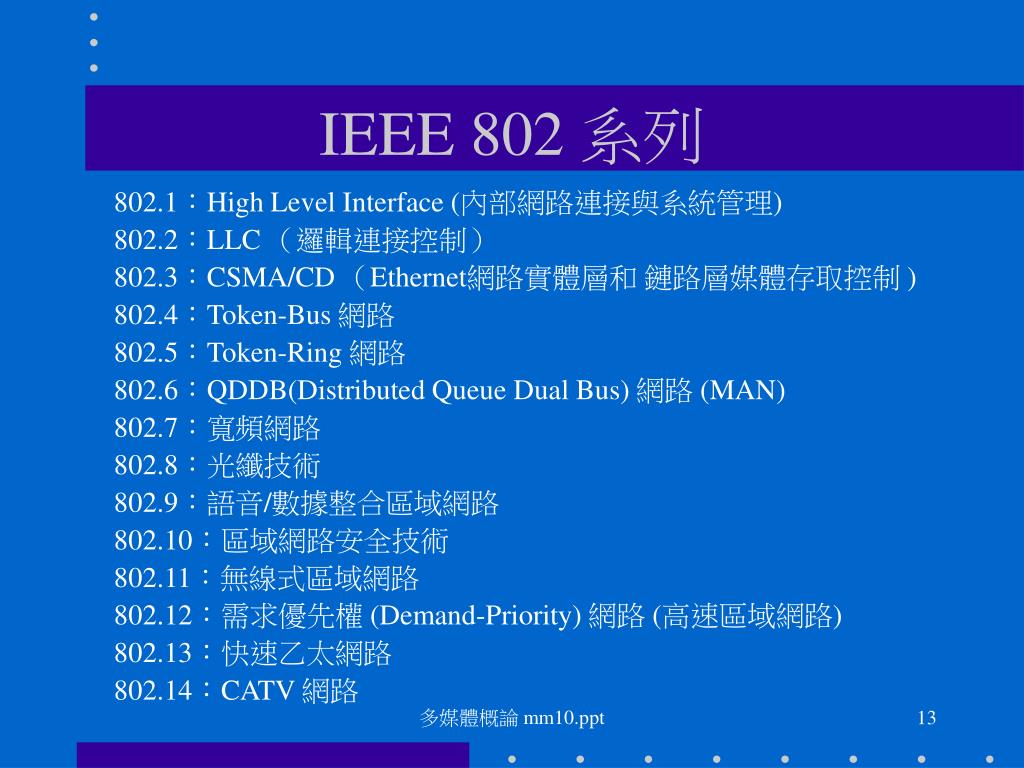

13. IEEE 802 系列 802.1：High Level Interface (內部網路連接與系統管理) 802.2：LLC （邏輯連接控制） 802.3：CSMA/CD （Ethernet網路實體層和 鏈路層媒體存取控制 ) 802.4：Token-Bus 網路 802.5：Token-Ring 網路 802.6：QDDB(Distributed Queue Dual Bus) 網路 (MAN) 802.7：寬頻網路 802.8：光纖技術 802.9：語音/數據整合區域網路 802.10：區域網路安全技術 802.11：無線式區域網路 802.12：需求優先權 (Demand-Priority) 網路 (高速區域網路) 802.13：快速乙太網路 802.14：CATV 網路 多媒體概論 mm10.ppt

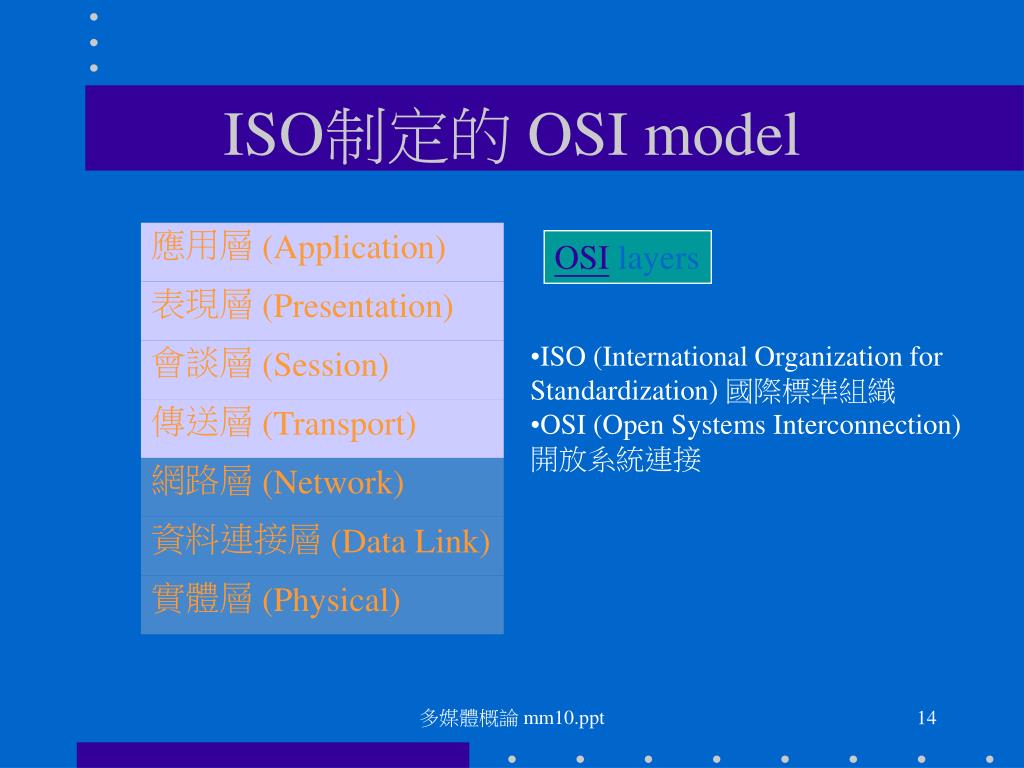

14. ISO制定的 OSI model OSI layers • ISO (International Organization for Standardization) 國際標準組織 • OSI (Open Systems Interconnection) 開放系統連接 多媒體概論 mm10.ppt

15. OSI IEEE802與OSI的關係 開放系統連結由下至上的七層模型 多媒體概論 mm10.ppt

16. 電視廣播網的發展 • 電視廣播網種類 • 公用天線系統(MATV)、衛星電視(SMATV) • 有線電視(CATV)、光纜電視(Fiber TV) • 多頻道微波分送系統(MMDS) • 有線電視的應用 • 提供服務，如多媒體娛樂、GIS、視訊會議、遠距教學等。 • 重要技術 • B-ISDN • ATM: Asynchronous Transfer mode 多媒體概論 mm10.ppt

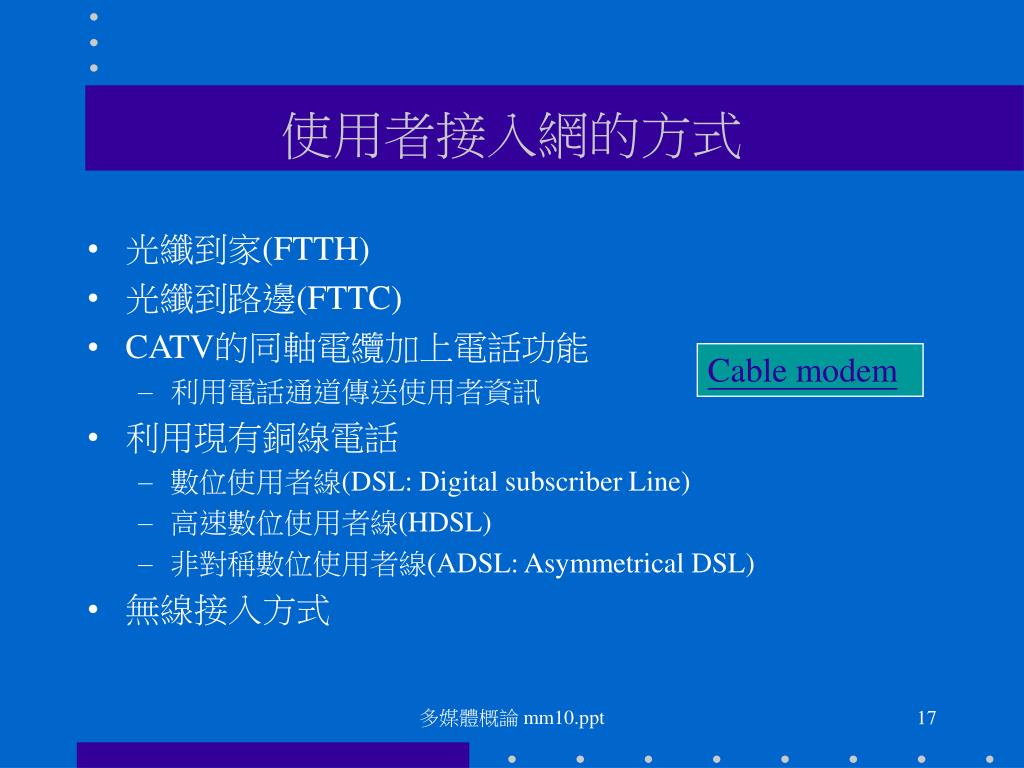

17. 使用者接入網的方式 • 光纖到家(FTTH) • 光纖到路邊(FTTC) • CATV的同軸電纜加上電話功能 • 利用電話通道傳送使用者資訊 • 利用現有銅線電話 • 數位使用者線(DSL: Digital subscriber Line) • 高速數位使用者線(HDSL) • 非對稱數位使用者線(ADSL: Asymmetrical DSL) • 無線接入方式 Cable modem 多媒體概論 mm10.ppt

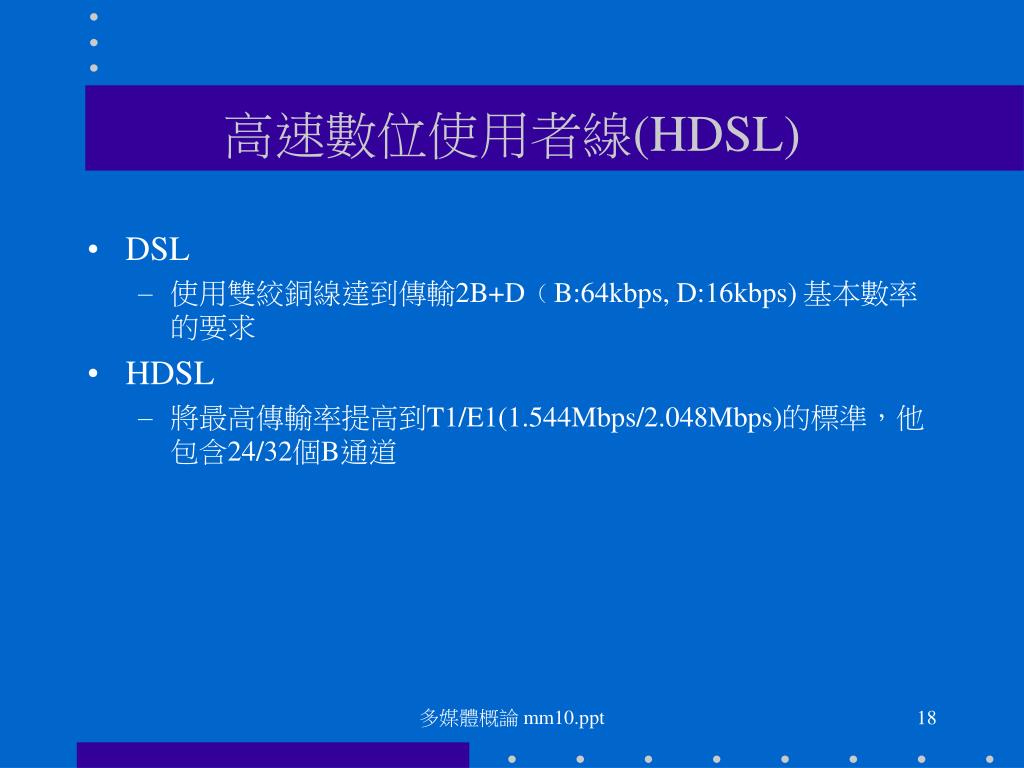

18. 高速數位使用者線(HDSL) • DSL • 使用雙絞銅線達到傳輸2B+D﹙B:64kbps, D:16kbps) 基本數率的要求 • HDSL • 將最高傳輸率提高到T1/E1(1.544Mbps/2.048Mbps)的標準，他包含24/32個B通道 多媒體概論 mm10.ppt

19. 非對稱數位使用者線(ADSL) • 分散多音訊調變(DMT: discrete multitone) • 低頻：傳送語音 • 中頻﹙10k-50k)：上行數位通道，384kbps • 高頻：下行數位通道，6Mbps﹙MPEG2標準﹚ • 提供的服務及頻寬 多媒體概論 mm10.ppt
