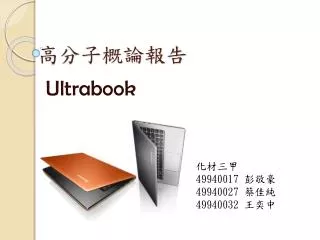

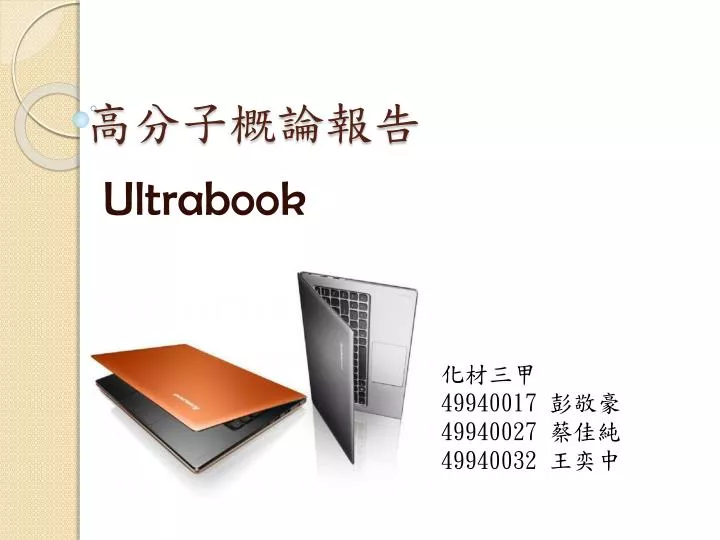

  1. 高分子概論報告 Ultrabook 化材三甲 49940017彭敬豪 49940027蔡佳純 49940032王奕中

  2. 前言 基於現代人使用3C的產品的習慣，要輕薄又好攜帶，Ultrabook捨去了光碟機以及一些非必要性的插槽，改使用無線設備來做一些資料的傳輸。

  3. 以現行的第二代Ultrabook來看，其規定的規格如下：以現行的第二代Ultrabook來看，其規定的規格如下： • Ivy Bridge 處理器 • 支援轉換成平板型態 • 厚度容許達到 2.3 公分 • 開機速度7 秒內喚醒 • 電池續航力至少 5 小時

  4. 以機身厚度需要小於2.3公分來看 不只機身內部的零組件要薄，機體的外殼更是減少機身厚度的關鍵，所Ultrabook，外殼改用高玻纖材料， Polymer高分子鋰電池，COB製程鏡頭模組，LCM面板。

  5. 玻璃纖維 優點包括輕巧，耐腐蝕，抗老化，及絕緣，故用於製造各種運動用具、管道、造船、汽車與電子產品之外殼與印刷電路板。

  6. 玻璃纖維 主要成分為二氧化矽、氧化鋁、氧化鈣、氧化硼、氧化鎂、氧化鈉等，根據玻璃中鹼含量的多少，可分為無鹼玻璃纖維（氧化鈉0%～2%，屬鋁硼矽酸鹽玻璃）、中鹼玻璃纖維（氧化鈉8%～12%,屬含硼或不含硼的鈉鈣矽酸鹽玻璃）和高鹼玻璃纖維（氧化鈉13%以上，屬鈉鈣矽酸鹽玻璃）

  7. 高分子鋰電池 又稱塑膠電池，體積小，重量輕，容量大，電壓高，正極使用半固態聚合物，負極使用碳，藉由鋰離子在正負極間的移動達到重複充放電的目的。 因為是液態材質，所以不會滲漏，形狀可彎曲或做的很薄，因不會滲漏，所以不需金屬材質包裝，只要鋁箔包裝即可，達到輕量化目的，而且鋰聚電池單 cell 電壓(充飽4.2V)已是三倍於鎳鎘鎳氫(充飽近1.4V)。

  8. 高分子鋰電池 • 正極：有機硫聚合物 • 負極：Li/Polymer Precursor 類碳材料，結構為無次序排列性，可提供更多的空間讓鋰離子嵌入。 • 電解液：導電高分子具有高分子量（約5×106）和80％的結晶相，常被用來當作插入反應的高分子主體，來形成，客體為鋰鹽，諸如LiBr、LiI、LiCl、LiSCN、LiCLO4、LiCF3SO3、LiBF4

  9. 觸控模組 觸控面板市場快速成長，相關業者為爭食龐大商機，皆想盡辦法降低生產成本；而由於透明導電膜占投射式電容觸控模組總成本近25%，因此，要進一步強化成本競爭力，勢必須以更低成本的新材料替代過往由ITO材料製成的透明導電膜，才有機會在競爭日趨激烈的觸控市場中脫穎而出。 由於目前觸控面板上塗布的ITO透明導電膜，正面臨氧化銦原料產量稀少，且價格因市場需求增加而不斷攀升，以及材料較易碎裂、生產設備昂貴等棘手問題，使該材料原本所具備的高導電性與製程成熟的市場優勢逐漸式微。

  10. 觸控模組 塗布在觸控面板上的透明導電膜，隨著透明導電高分子(Transparent Conductive Polymer, TCP)與氟摻雜氧化錫(Fluorine-doped Tin Oxide, FTO)等新一代材料陸續量產，且在材料特性上比起ITO更是有過之而無不及。 以FTO為而言，其擁有優良的導電率、穿透率與良好的環境溫度耐受力等特性，不僅應用範圍較ITO大，且由於成膜技術是採用噴霧熱分解法(Spray Pyrolysis)，毋須在真空環境下製成，間接降低生產成本。至於TCP同樣亦不需要真空環境，該材料最大的特點是採用捲對捲(Roll-to-Roll)成膜技術，不僅製成相當快速，而且產量較高，進而可降低製程費用，使產品在價格上更具市場優勢。

  11. 軟性印刷電路板 軟式印刷電路板(Flexible PrintCircuit；FPC) 英文縮寫為FPC，乃是將一可撓式銅箔基板，經蝕刻等加工工程，最後留下所需的線路，以作為電子產品訊號傳輸的媒介。FPC主要用以搭載電子零件，如積體電路晶片、電阻、電容、連結器等元件，以使電子產品能發揮既定的功能。由於FPC具有折撓性及可三度空間配線等特性，在科技化電子產品強調輕薄短小、可折撓性的趨勢後，而它的發展並能使相關電子產業更加蓬勃。

  12. 軟性印刷電路板 　　軟板主要應用材料為F C C L ( 軟性銅箔基板)，結構為壓延銅箔、絕緣基材（由P E T或P I組成）與接著劑（以壓克力膠、或環氧樹酯組成）。在外層應用材料方面為C o v e r l a y，材料多用P E T或P I (聚亞醯胺樹酯)，用以保護線路避免受污染或氧化。

  13. 偏光板 偏光板是將不具偏極性的自然光，產生偏極化，轉變成偏極光，因此液晶顯示器就能利用此偏極光，加上液晶分子扭轉特性，來達到控制光線的通過與否。 　　由於上下兩片偏光板的偏光軸呈90度，當未加電壓時，光線透過其中一層偏光板時，右旋光被吸收，而由於中間的液晶分子是呈90度旋轉，穿透的左旋光會沿著旋轉的液晶分子前進，當光線抵達另一片偏光板時，偏光軸也轉了90度，因此光線即可穿透，而加電壓時，液晶不再旋轉，此時因為兩層偏光板偏光軸呈90度，使得光線無法穿透。

  14. 偏光板 　　偏光板佔LCD面板材料成本比重約11%，最主要的結構是中間兩層醋酸三纖維素薄膜(TAC)夾一層聚乙烯醇(PVA)，由於PVA經過延伸之後，通常機械性質會降低，變得易碎裂。所以在PVA延伸完後，要在兩側貼上三醋酸纖維(TAC)所組成的透明基板，一方面可做保護，一方面則可防止膜的回縮。 PVA是一種常見的塑化材料，TAC的主要是製造底片的原料。

  15. 參考資料 台大化學系　陳浩銘、林泱蔚、林滄浩　高分子型鋰離子二次電池介紹 維基百科 觸控模組http://www.mem.com.tw/article_content.asp?sn=1202150019 軟板式超薄鏡頭模組http://www.digitimes.com.tw/tw/dt/n/shwnws.asp?CnlID=13&Cat=10&Cat1=&id=258259 產．經．資．訊　台灣軟板產業概況簡介 偏光板http://www.gogofund.com/convch/knowblog/rptcont.asp?RptNo=27088
