マイクロ波生成プラズマの分光測定

マイクロ波生成プラズマの分光測定. 環境計測　高橋 順三. 研究目的. 多価イオンを生成できるイオン源製作のため ↓ マイクロ波でプラズマを生成 ↓ プラズマ中の励起原子やイオン種を 　 可視光分光法を用いて測定. 使用した機器. 分光器： NIKON G-250, 回折格子 1200 本 /mm 光電子増倍管 :HAMAMATSU H6780‐00 プラスチック光ファイバー :TAKEX FTSV73BC, レンズ FA511A ステッピングモーター : オリエンタルモーター PH566-A ドライバー回路 :SD5114P3,SG8030J.

wanda-pearson
Download Presentation

マイクロ波生成プラズマの分光測定

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. マイクロ波生成プラズマの分光測定 環境計測　高橋 順三

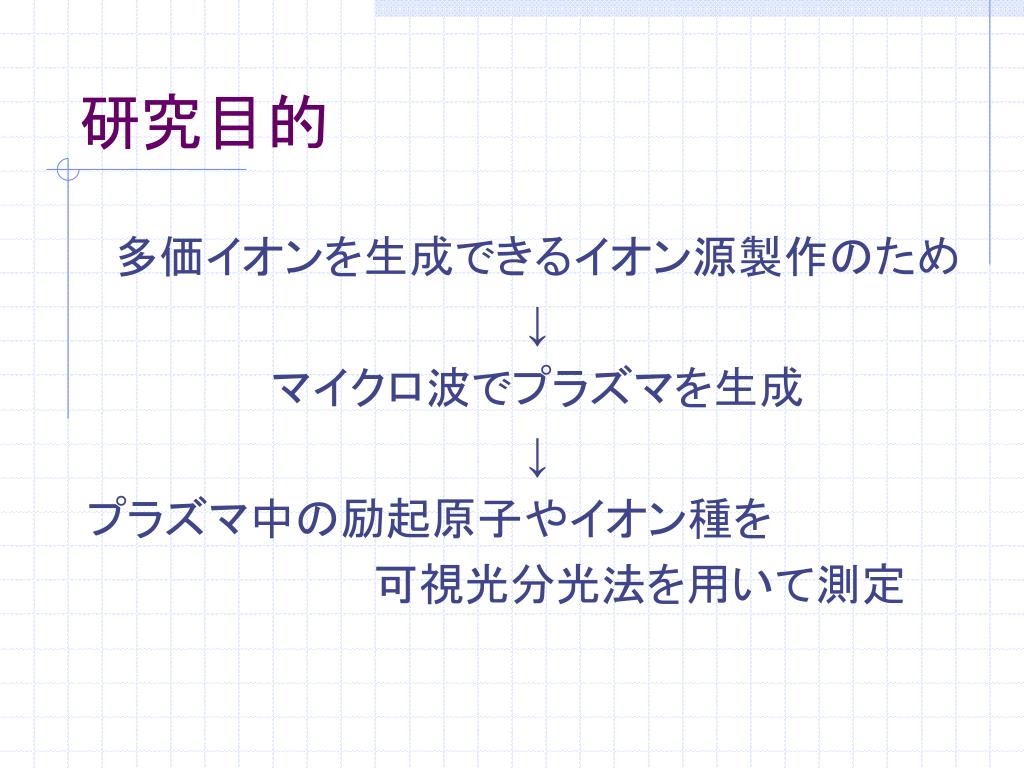

  2. 研究目的 多価イオンを生成できるイオン源製作のため ↓ マイクロ波でプラズマを生成 ↓ プラズマ中の励起原子やイオン種を 　 可視光分光法を用いて測定

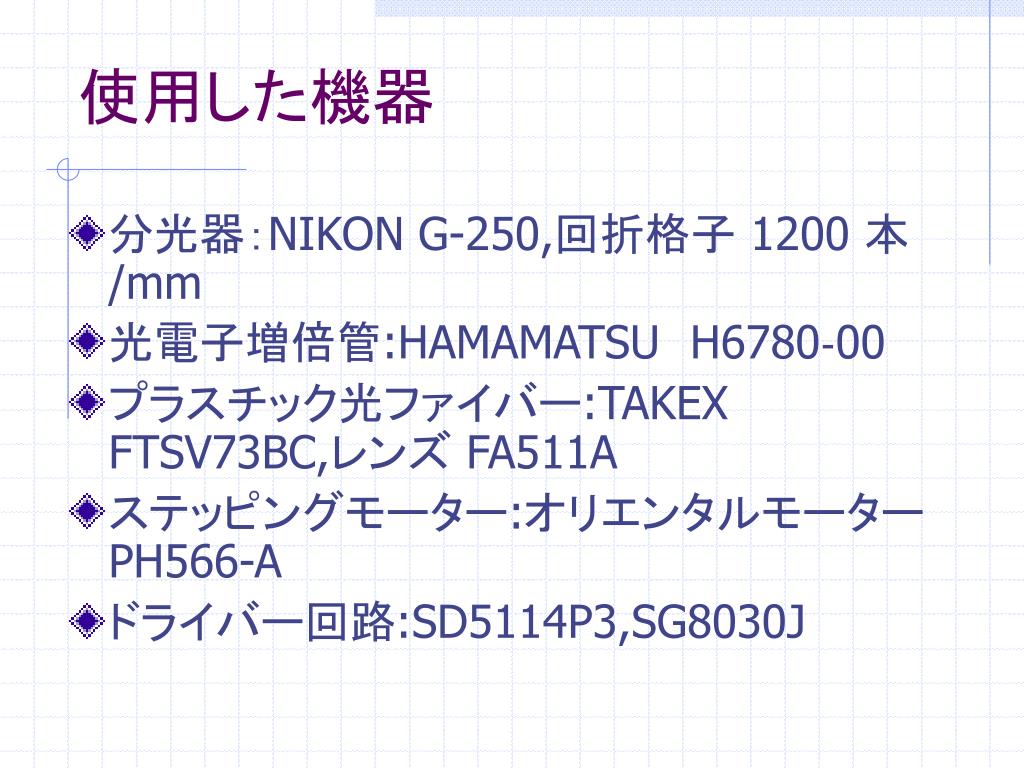

  3. 使用した機器 • 分光器：NIKON G-250,回折格子 1200 本/mm • 光電子増倍管:HAMAMATSUH6780‐00 • プラスチック光ファイバー:TAKEXFTSV73BC,レンズ FA511A • ステッピングモーター:オリエンタルモーター PH566-A • ドライバー回路:SD5114P3,SG8030J

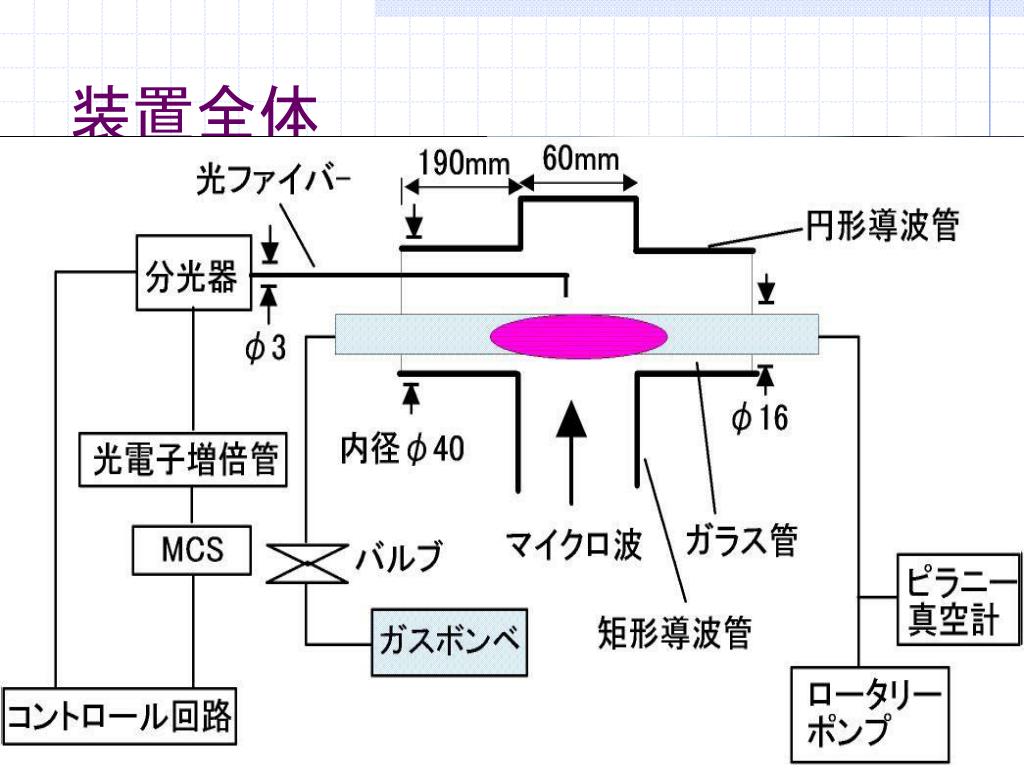

  4. 装置全体

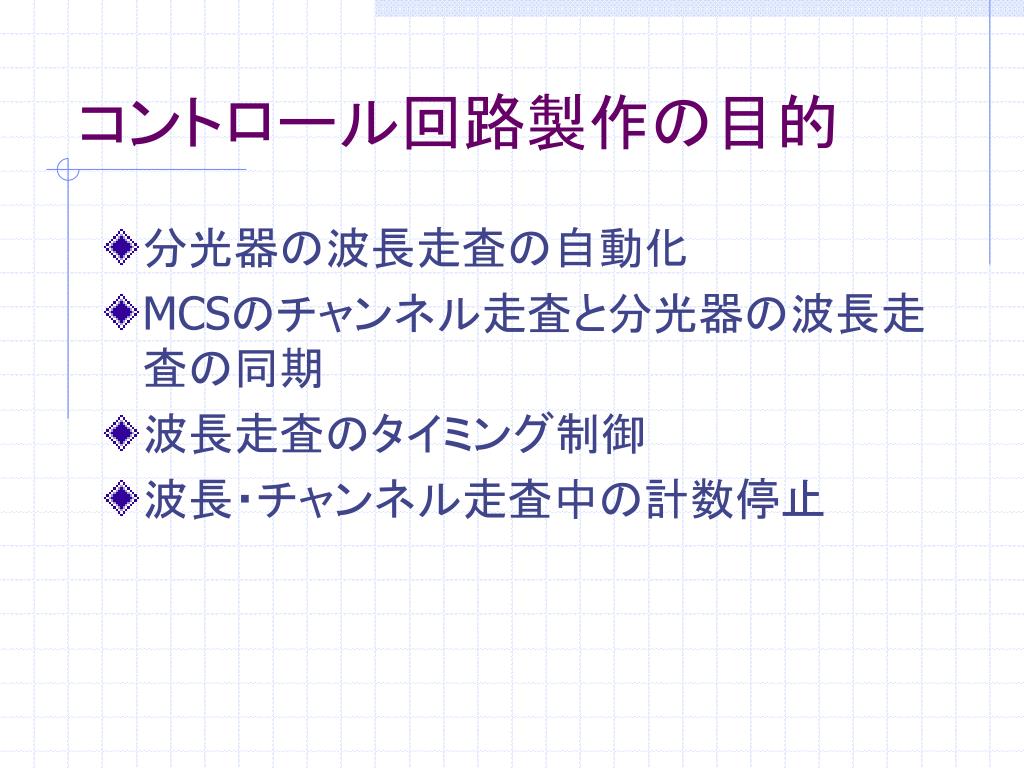

  5. コントロール回路製作の目的 • 分光器の波長走査の自動化 • MCSのチャンネル走査と分光器の波長走査の同期 • 波長走査のタイミング制御 • 波長・チャンネル走査中の計数停止

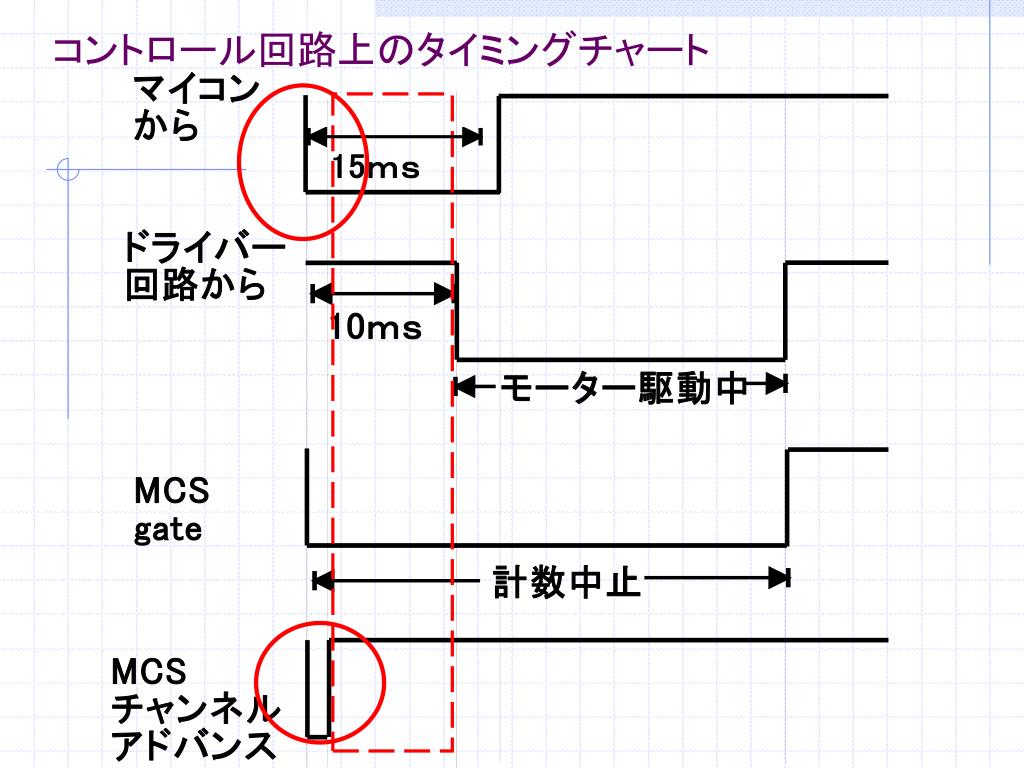

  6. コントロール回路上のタイミングチャート

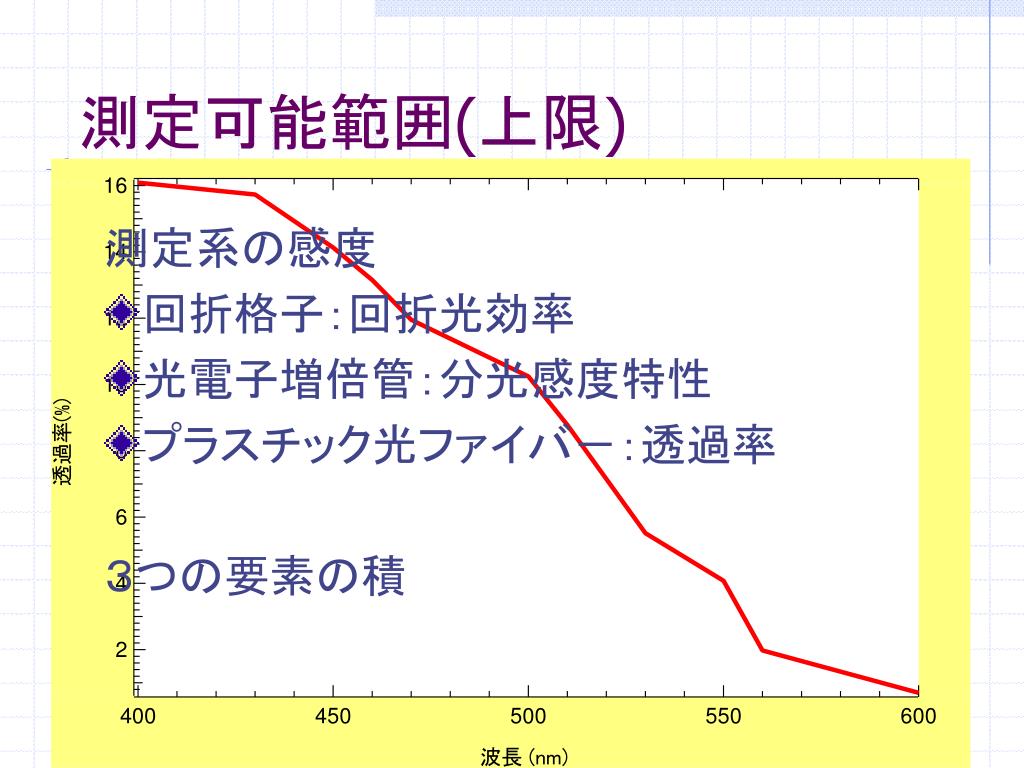

  7. 測定可能範囲(上限) 測定系の感度 • 回折格子：回折光効率 • 光電子増倍管：分光感度特性 • プラスチック光ファイバ－：透過率 ３つの要素の積

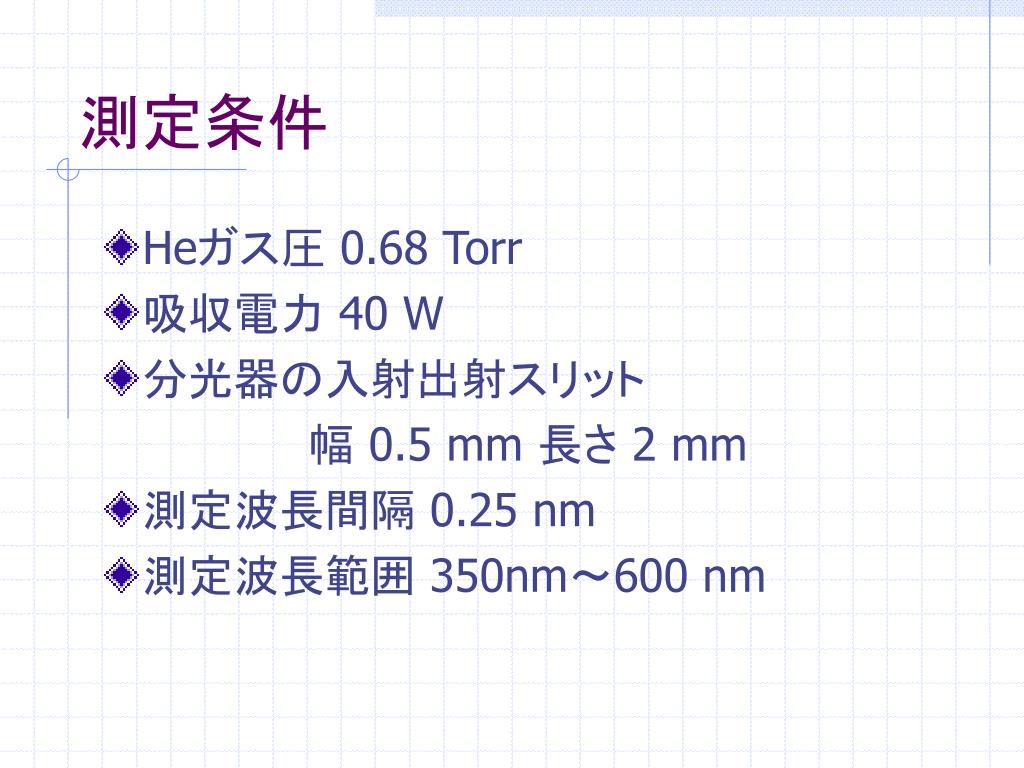

  8. 測定条件 • Heガス圧 0.68 Torr • 吸収電力 40 W • 分光器の入射出射スリット　 幅 0.5 mm 長さ 2 mm • 測定波長間隔 0.25 nm • 測定波長範囲 350nm～600 nm

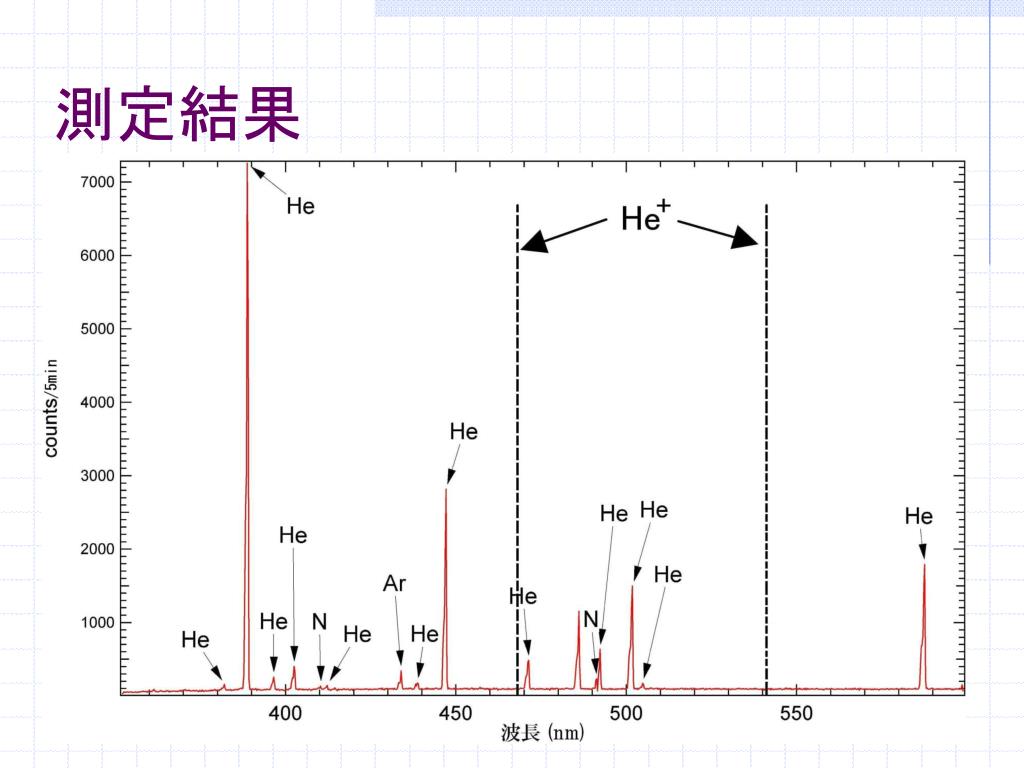

  9. 測定結果

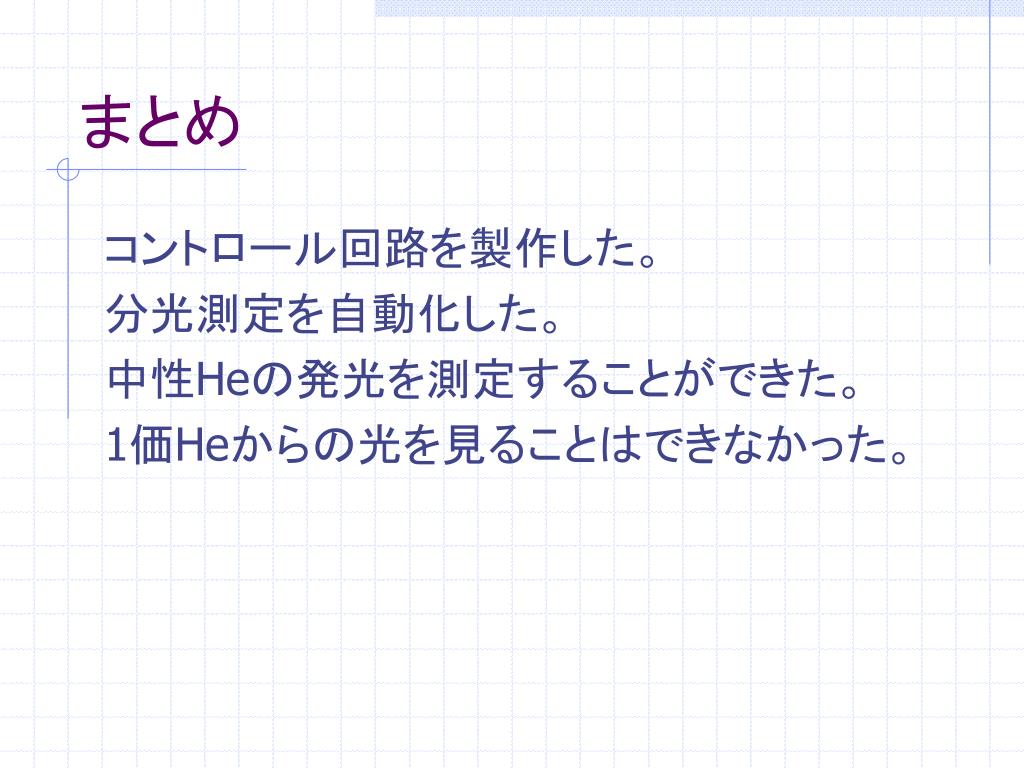

  10. まとめ コントロール回路を製作した。 分光測定を自動化した。 中性Heの発光を測定することができた。 1価Heからの光を見ることはできなかった。
