  1. 第三章 EDI商务

  2. 案例之三 上海海关通关业务EDI应用

  3. 上海是中国第一大城市，世界第八大城市，中国中央四个直辖市之一。有超过2000万人口居住和生活在上海及其附近地区。上海是全国大的通关口岸之一，上海海关目前日处理进口报关单1.2万份，征收关税占全国海关四分之一强，进出口货物年递增约30%。上海海关全部通关业务均使用计算机作业。上海是中国第一大城市，世界第八大城市，中国中央四个直辖市之一。有超过2000万人口居住和生活在上海及其附近地区。上海是全国大的通关口岸之一，上海海关目前日处理进口报关单1.2万份，征收关税占全国海关四分之一强，进出口货物年递增约30%。上海海关全部通关业务均使用计算机作业。

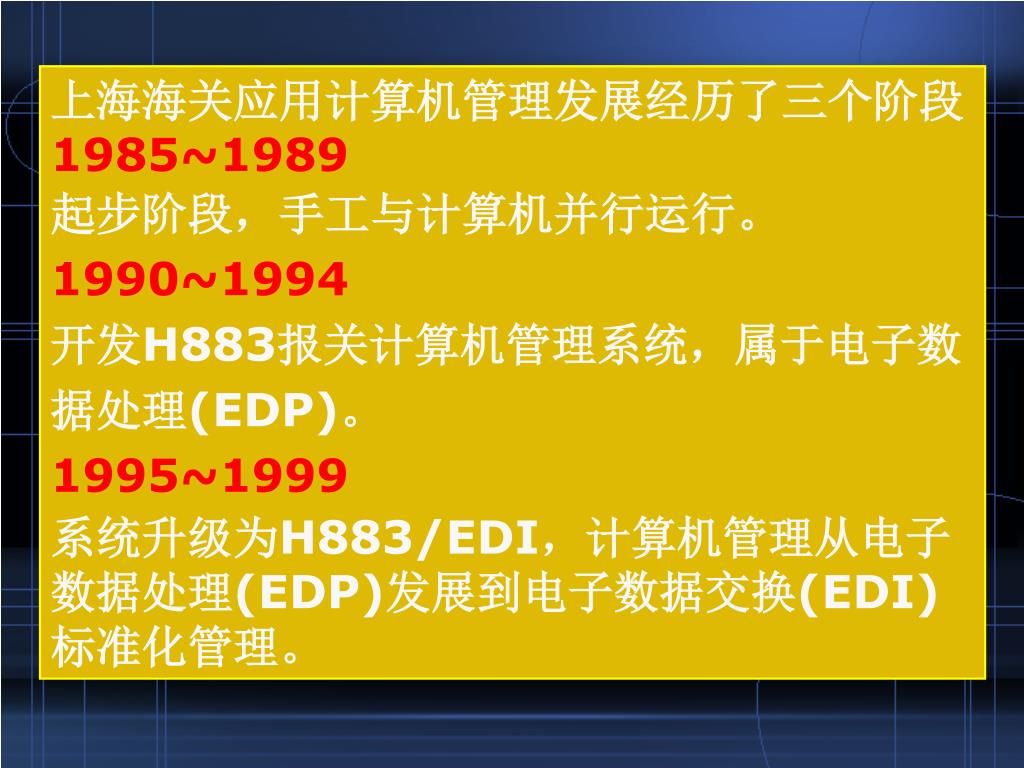

  4. 上海海关应用计算机管理发展经历了三个阶段 1985~1989 起步阶段，手工与计算机并行运行。 1990~1994 开发H883报关计算机管理系统，属于电子数据处理(EDP)。 1995~1999 系统升级为H883/EDI，计算机管理从电子数据处理(EDP)发展到电子数据交换(EDI)标准化管理。

  5. 3.1概述 国外EDI发展概况 EDI概述 EDI定义 20世纪60年代，随着国际贸易额的不断上升，贸易单证、文件数量激增，一笔生意需要30份纸面单证。促使EDI的产生。 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  6. 3.1概述 国外EDI发展概况 EDI概述 EDI定义 美国 商业信息流通 EDI标准 20世纪60年代，美国运输数据协调委员会(TDCC)制定商业文件的传输格式简称TDCC。 1977年制定出ANSI X.12美国国家EDI标准。 EDIFACT 标准三要素 EDI系统 EDI翻译 联合国 EDI软件 EDI硬件 1986年联合国制定国际标准UN/EDIFACT。 EDI中心 EDI与互联网

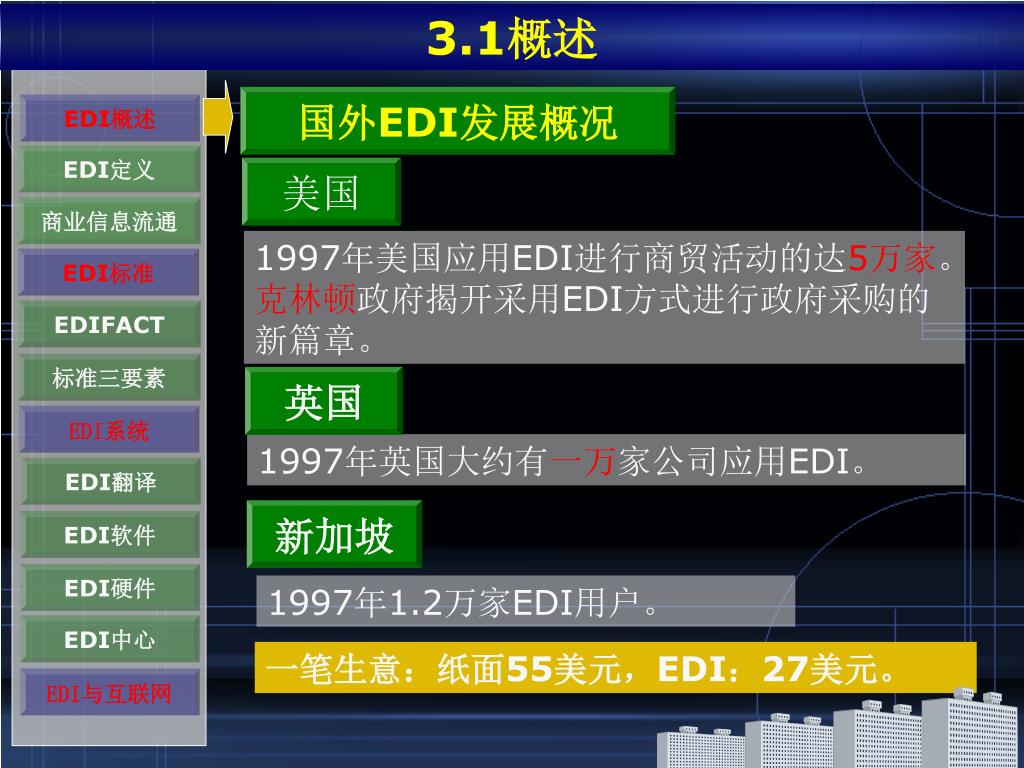

  7. 3.1概述 国外EDI发展概况 EDI概述 EDI定义 美国 商业信息流通 1997年美国应用EDI进行商贸活动的达5万家。克林顿政府揭开采用EDI方式进行政府采购的新篇章。 EDI标准 EDIFACT 标准三要素 英国 EDI系统 1997年英国大约有一万家公司应用EDI。 EDI翻译 新加坡 EDI软件 EDI硬件 1997年1.2万家EDI用户。 EDI中心 一笔生意：纸面55美元，EDI：27美元。 EDI与互联网

  8. 3.1概述 我国的EDI应用模式分为三种 EDI概述 EDI定义 • 1.行业应用模式： • 如“海关EDI通关系统”、“国际集装箱运输 • EDI示范工程”等； • 2.EDI中心模式： • 如广东EDI中心，上海港航EDI中心等； • 3.China EDI模式： • 由邮电通信网为支撑提供EDI增值服务。 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  9. 3.1概述 EDI概述 三个相同内容 EDI定义 资料用统一标准 商业信息流通 EDI标准 EDIFACT 利用电信号传递信息 标准三要素 EDI系统 计算机系统之间的连接 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  10. 3.1概述 EDI概述 联合国 EDI定义 商业信息流通 EDI(Electronic Data Interchange) 电子数据交换：将商业或行政事务处理按照一 个公认的标准，形成结构化的事务处理或报文 数据格式，从计算机到计算机的电子传输方法。 因此，人们也形象地称之为“无纸贸易”或“无 纸交易”。 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  11. 3.1概述 手工条件下，贸易单证的传递方式 EDI概述 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网 EDI条件下贸易单证的传递方式

  12. 3.1概述 EDI贸易的工作步骤 EDI概述 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  13. 3.2EDI标准 EDI概述 两条基本原则： 1.提供一种发送数据及接收数据的各方都可以使用的语言，这种语言所使用的语句是无二义性的。 2.这种标准不受计算机机型的影响，既适用于计算机间的数据交流，又独立于计算机之外。 两大标准体系： 欧洲、亚洲：UN/EDIFACT 北美：ANSIX.12 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  14. 3.2EDI标准 EDIFACT与ANSI x.12 EDI概述 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  15. 3.2EDI标准 EDIFACT标准 EDI概述 EDI定义 2.报文设计指南 1.语法规则 商业信息流通 EDI标准 4.数据元目录 3.语法应用指南 EDIFACT 标准三要素 6.复合数据元目录 5.代码表 EDI系统 EDI翻译 8.标准报文格式 7.段目录 EDI软件 EDI硬件 EDI中心 9.数据交换格式构成总览 10.适当的说明解释 EDI与互联网

  16. 3.2EDI标准 EDI概述 EDI定义 EDI标准三要素： 商业信息流通 EDI标准 标准报文 EDIFACT 标准三要素 数据元素 EDI系统 EDI翻译 EDI软件 数据段 EDI硬件 EDI中心 EDI与互联网

  17. 3.2EDI标准 一份公司格式的商业单据必须转换成一份EDI标准报文才能进行信息交换 标准报文 EDI概述 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网 EDI标准三要素：标准报文、数据元素、数据段

  18. 3.2EDI标准 数据元素 EDI概述 EDI定义 基本数据元素是基本信息单元，用于表示某种有特定含义的信息，相当于自然语言中的字。 商业信息流通 EDI标准 电话号码：COM+2145551212：TE‘ 传真号码：COM+2145558239:FX‘ 电子邮箱代码COM+BCAF:EM‘ EDIFACT 标准三要素 复合数据元素是由一组基本数据元素组成，相当于自然语言中的词。 EDI系统 EDI翻译 四位编号，以“S”打头的编号表示用于传输控制的复合数据元。以“C”打头的编号为用户数据元，用于传输使用者需要传输的信息。 例如：S002表示交换的发送方 EDI软件 EDI硬件 EDI中心 EDI标准三要素：标准报文、数据元素、数据段 EDI与互联网

  19. 3.2EDI标准 EDI概述 EDI定义 数据段是标准报文中的一个信息行，由逻辑相关的数据元素构成。 数据段 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI标准三要素：标准报文、数据元素、数据段 EDI中心 EDI与互联网

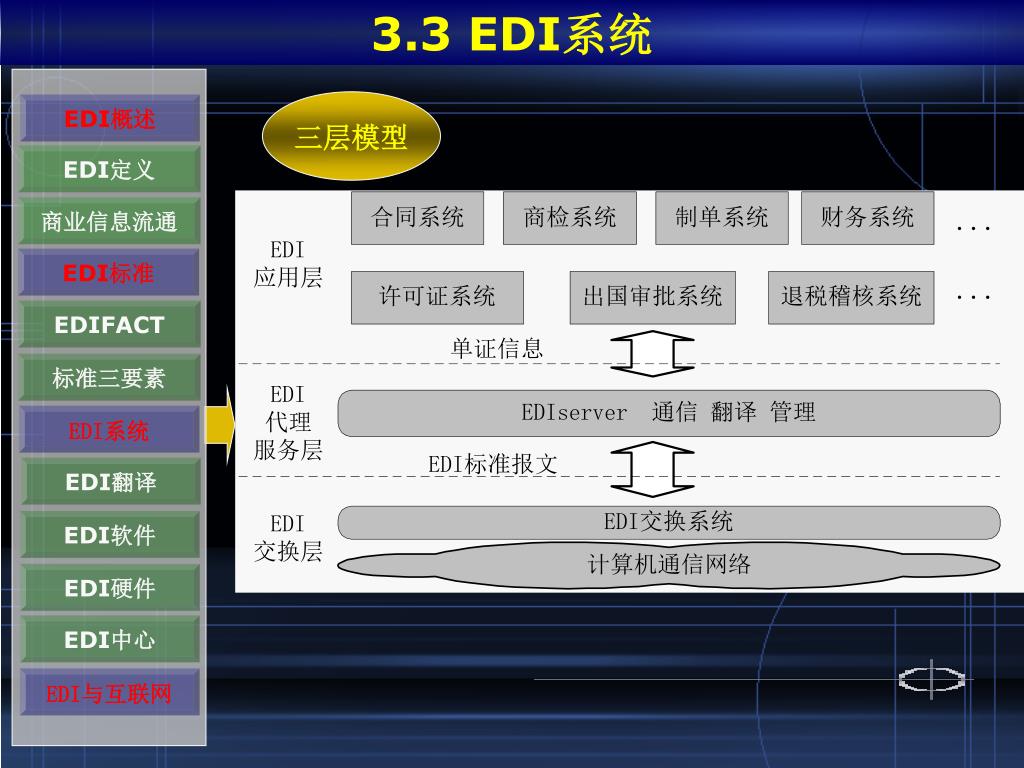

  20. 3.3 EDI系统 三层模型 EDI概述 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  21. 3.3 EDI系统 EDI概述 EDI翻译系统 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  22. 3.3 EDI系统 EDI翻译系统的内部结构 EDI概述 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

  23. 3.3 EDI系统 案例：订购商品的过程

  24. 3.3 EDI系统 EDI概述 格式转换软件 公司单证格式转换成平面文件 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 翻译软件 平面文件翻译成EDI标准报文 EDI翻译 EDI软件 通信软件 管理和维护贸易伙伴的电话号码 EDI硬件 EDI中心 EDI与互联网

  25. 3.3 EDI系统 EDI概述 EDI定义 商业信息流通 EDI标准 EDIFACT 标准三要素 EDI系统 EDI翻译 EDI软件 EDI硬件 EDI中心 EDI与互联网

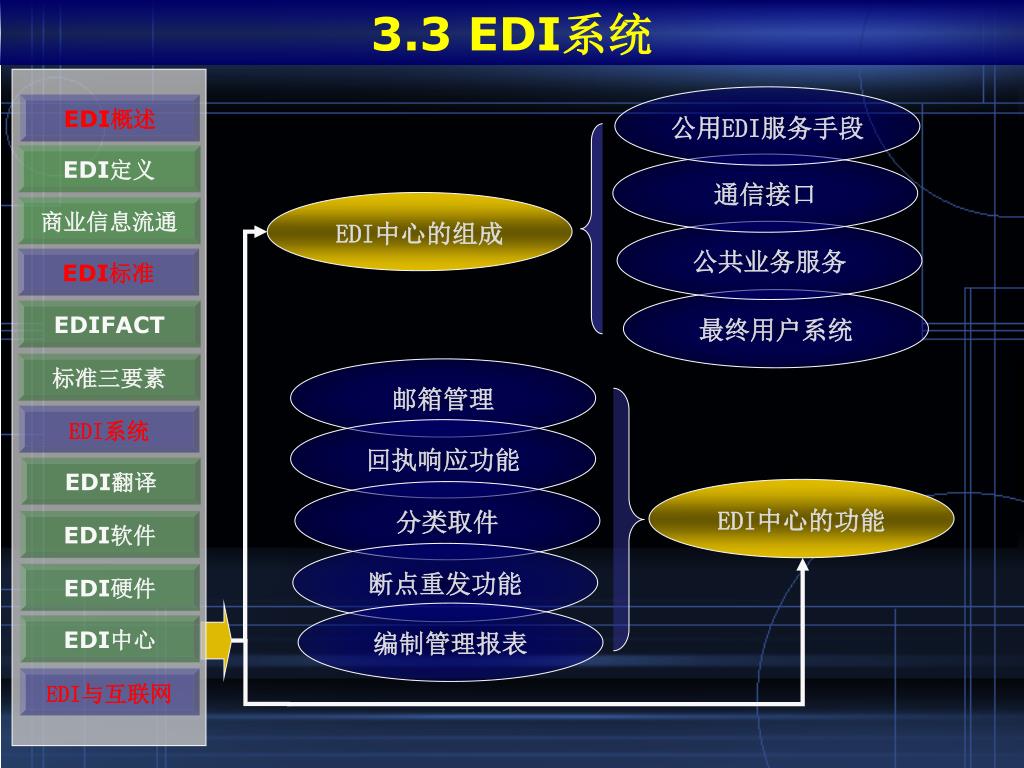

  26. 3.3 EDI系统 公用EDI服务手段 EDI概述 EDI定义 通信接口 EDI中心的组成 商业信息流通 公共业务服务 EDI标准 最终用户系统 EDIFACT 标准三要素 邮箱管理 EDI系统 回执响应功能 EDI翻译 EDI中心的功能 分类取件 EDI软件 断点重发功能 EDI硬件 编制管理报表 EDI中心 EDI与互联网

  27. 3.4 EDI与Internet EDI概述 Internet对EDI的影响 Internet是全球网络结构 ISP提供了多种服务方式 EDI定义 商业信息流通 映射问题 安全问题 费用问题 实现EDI需要解决的问题 EDI标准 EDIFACT 标准三要素 利用SMTP／MIME邮件实现EDI与电子商务等增值业务 Internet电子邮件扩展 EDI系统 EDI翻译 EDI软件 Internet Mail Web—EDI Internet和EDI结合方式 EDI硬件 EDI中心 EDI与Internet

  28. 3.5 EDI电子商务案例 山东抽纱进出口公司 系 统 结 构

  29. 3.5 EDI电子商务案例 单 证 流 向

  30. 3.5 EDI电子商务案例 上海联华超市

  31. 3.5 EDI电子商务案例 EDI在港航集装箱运输中的应用 中远集团网络结构

  32. 3.5 EDI电子商务案例 交通部“四点一线”网络总体结构

  33. 3.5 EDI电子商务案例 金融EDI应用

  34. 3.5 EDI电子商务案例 商检EDI应用

  35. 一、思考题： 1 EDI是哪种类型电子商务活动的手段？ 2 我国的EDI应用模式分为哪三种？ 3 今后EDI发展的主要趋势是什么？ 4 报文设计指南的作用对象是什么？ 5 EDI标准的三个要素 6 EDI报文中的“+”的含义 7 EDI中心的功能是什么？ 二、实训题 1．上网查询2个EDI网站，比较其业务的不同点？ 2．实地调查EDI在哪些领域中有应用？写出调查报告。
