AMA ~ Geometer. Arc (弧). Geometer ~ Arc (弧). Divide Disc Into Fans (等分圓). Divide Disc Into Fans (等分圓). 執行: Geometer / Arc / Divide Disc Into Fans 功能: 此功能將選取到的圓形物件切割出等分的扇形,原物件被保留在下一層並未刪去。. Divide Disc Into Fans (等分圓). 步驟一: 選取一個圓形物件,如上圖左所示。

walter
Download Presentation

AMA ~ Geometer

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

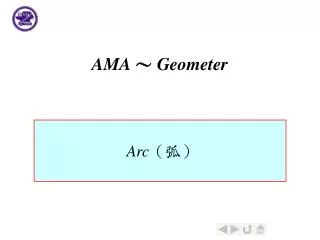

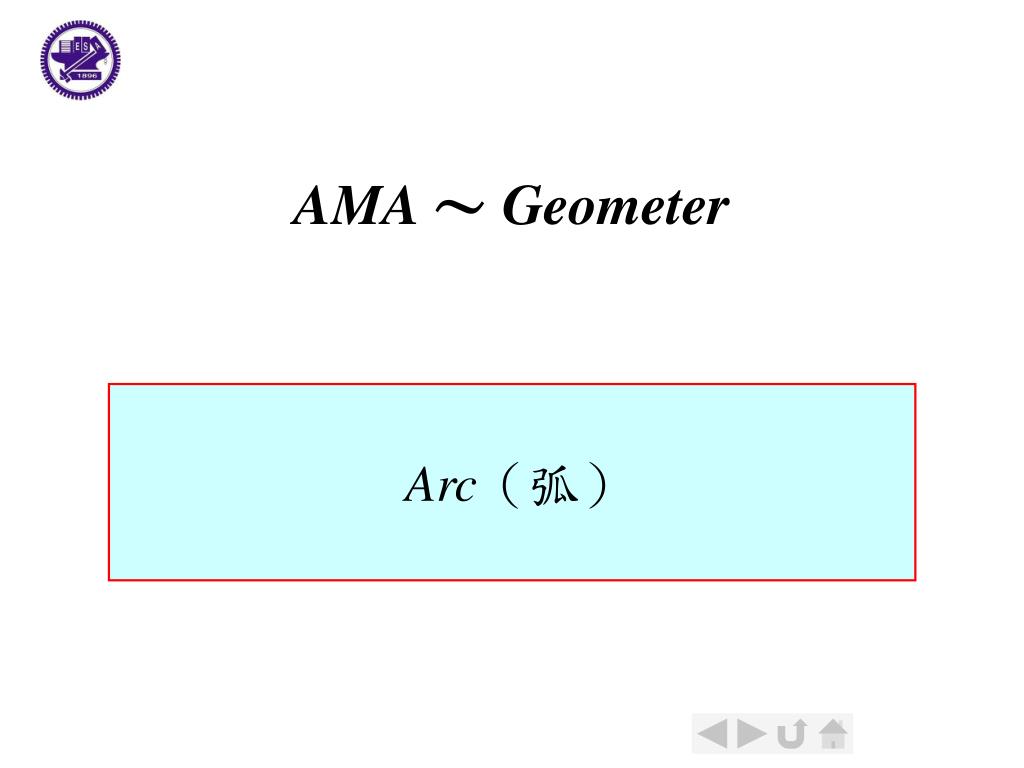

  1. AMA ~ Geometer Arc(弧)

  2. Geometer ~ Arc(弧) Divide Disc Into Fans(等分圓)

  3. Divide Disc Into Fans(等分圓) • 執行:Geometer / Arc / Divide Disc Into Fans • 功能:此功能將選取到的圓形物件切割出等分的扇形,原物件被保留在下一層並未刪去。 AMA.NCTU

  4. Divide Disc Into Fans(等分圓) • 步驟一:選取一個圓形物件,如上圖左所示。 • 步驟二:執行『Geometer / Arc / Divide Disc Into Fans(等分圓)』功能,如上圖右所示。 AMA.NCTU

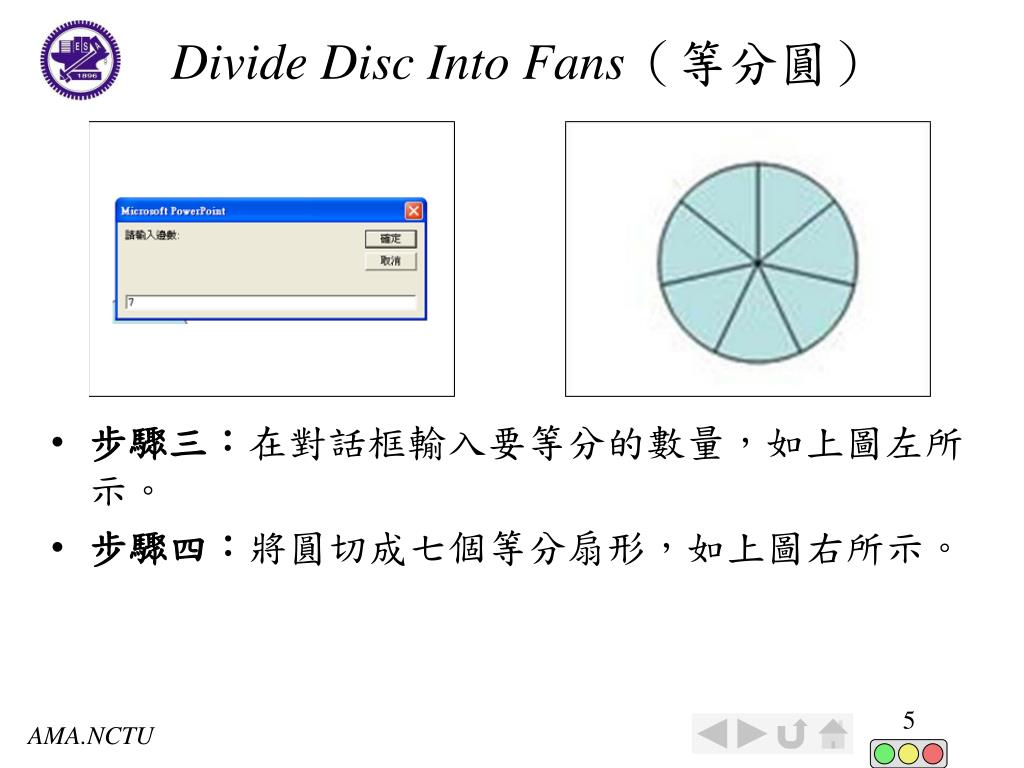

  5. Divide Disc Into Fans(等分圓) • 步驟三:在對話框輸入要等分的數量,如上圖左所示。 • 步驟四:將圓切成七個等分扇形,如上圖右所示。 AMA.NCTU

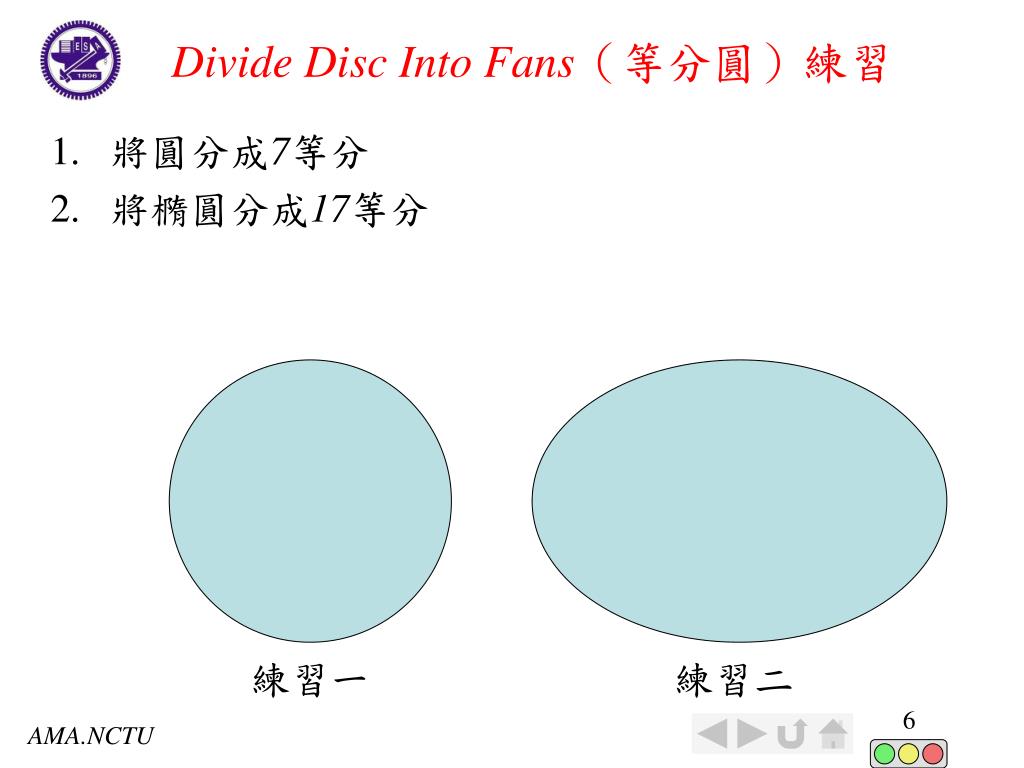

  6. Divide Disc Into Fans(等分圓)練習 • 將圓分成7等分 • 將橢圓分成17等分 練習一 練習二 AMA.NCTU

  7. Geometer ~ Arc(弧) Semi-circle(半圓弧)

  8. Semi-circle(半圓弧) • 執行:Geometer / Arc / Semi-circle • 功能:此功能將選取到的線段物件當作直徑,在該線段上畫出一個半圓弧,以及圓心。 AMA.NCTU

  9. Semi-circle(半圓弧) • 步驟一:選取一個線段物件,如上圖左所示。 • 步驟二:執行『Geometer / Arc / Semi-circle(半圓弧)』功能,如上圖右所示。 AMA.NCTU

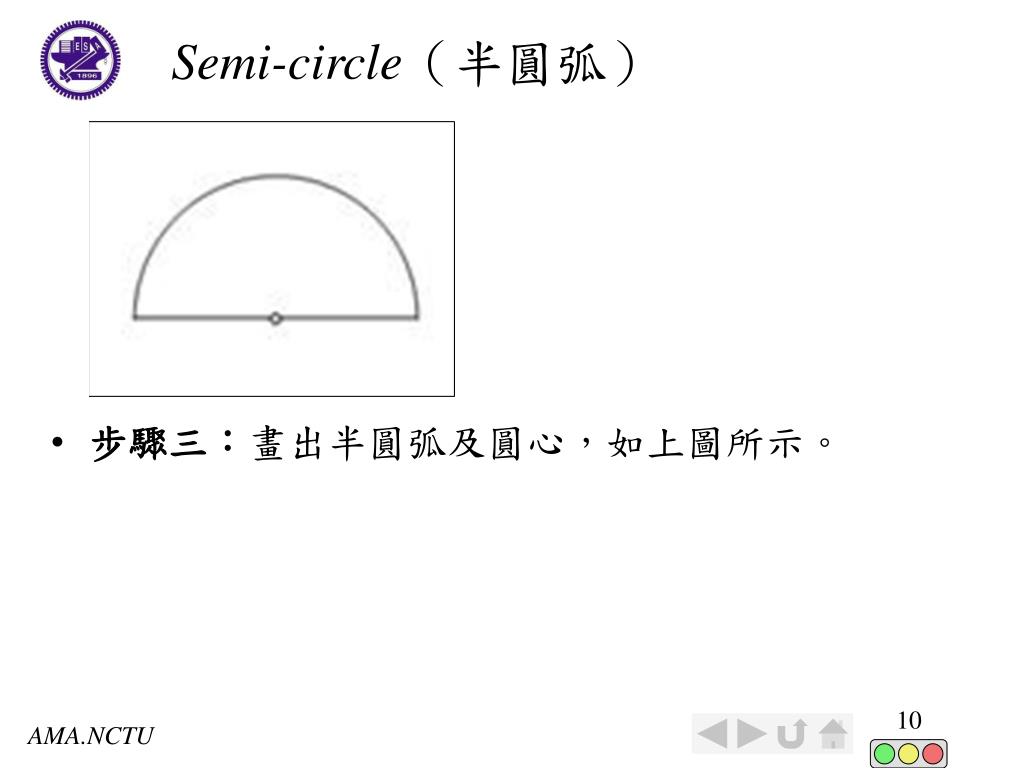

  10. Semi-circle(半圓弧) • 步驟三:畫出半圓弧及圓心,如上圖所示。 AMA.NCTU

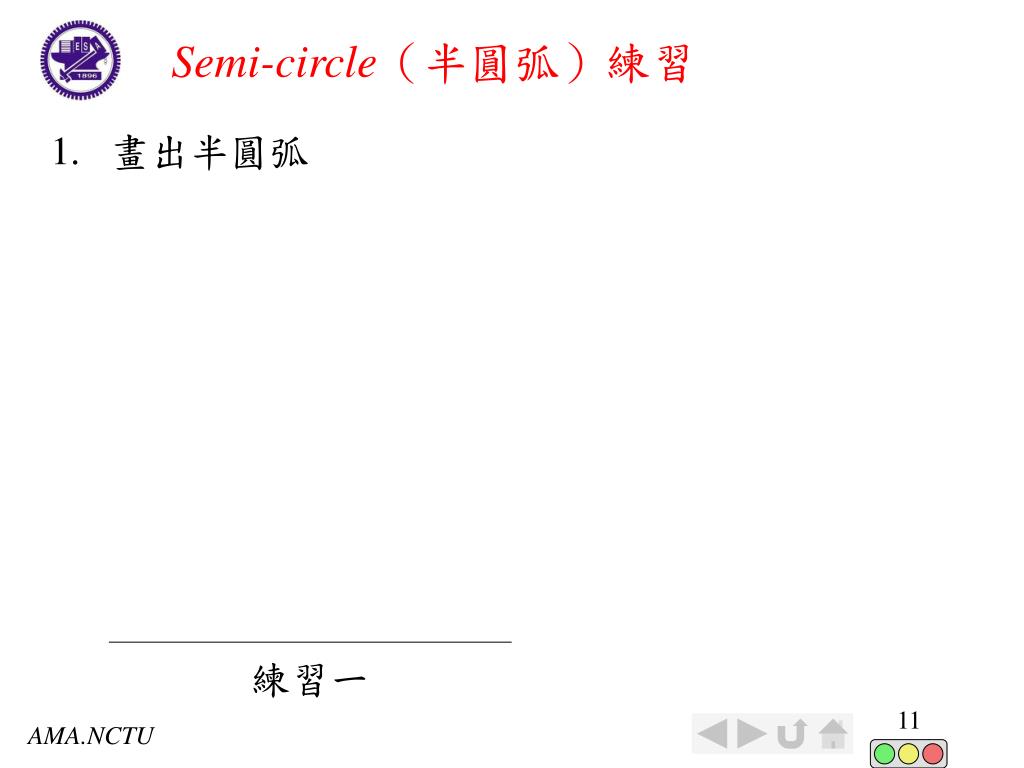

  11. Semi-circle(半圓弧)練習 • 畫出半圓弧 練習一 AMA.NCTU

  12. Geometer ~ Arc(弧) Arc by Line(線畫弧)

  13. Arc by Line(線畫弧) • 執行:Geometer / Arc / Arc by Line • 功能:此功能將選取到的線段物件當作半徑,線段起點當圓心,輸入圓弧度數,在該線段上依輸入度數畫出一個圓弧,以及圓心。 AMA.NCTU

  14. Arc by Line(線畫弧) • 步驟一:選取一個線段物件,如上圖左所示。 • 步驟二:執行『Geometer / Arc / Arc by Line(線畫弧)』功能,如上圖右所示。 AMA.NCTU

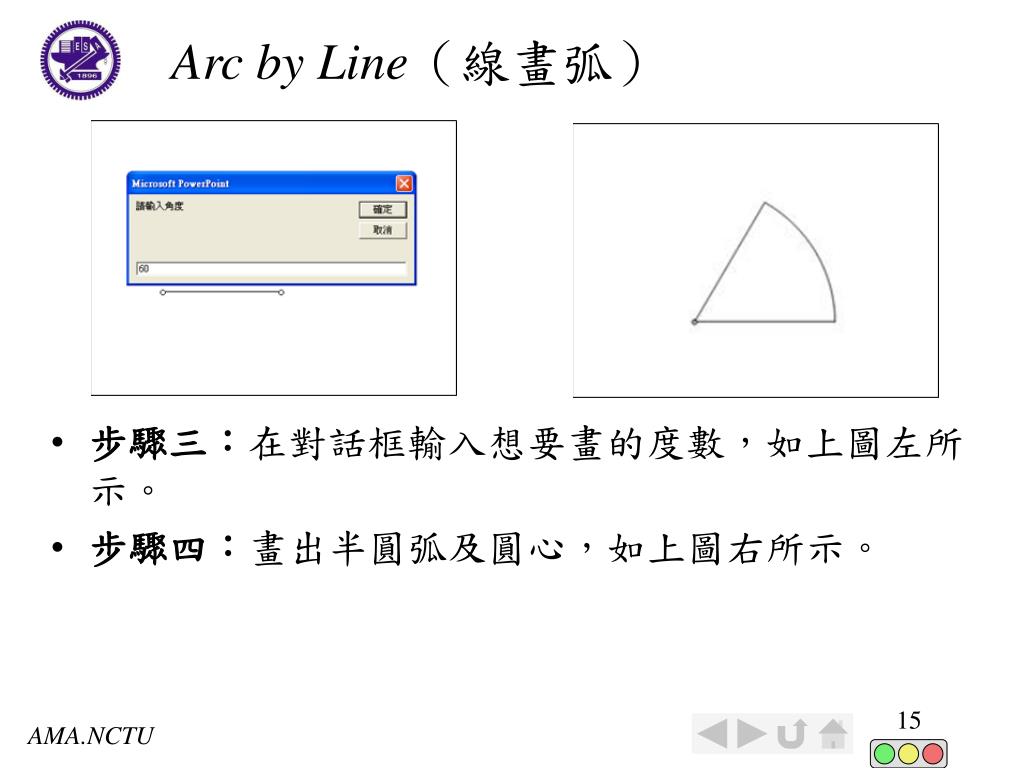

  15. Arc by Line(線畫弧) • 步驟三:在對話框輸入想要畫的度數,如上圖左所示。 • 步驟四:畫出半圓弧及圓心,如上圖右所示。 AMA.NCTU

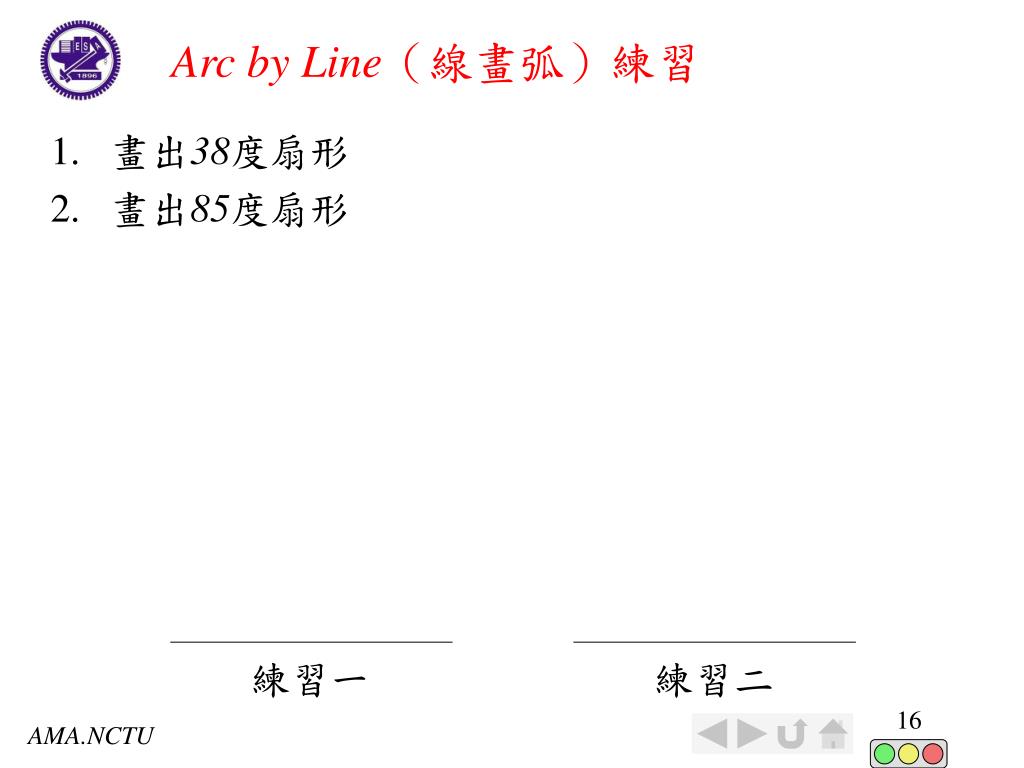

  16. Arc by Line(線畫弧)練習 • 畫出38度扇形 • 畫出85度扇形 練習一 練習二 AMA.NCTU

  17. Geometer ~ Arc(弧) Arc by Point(點畫弧)

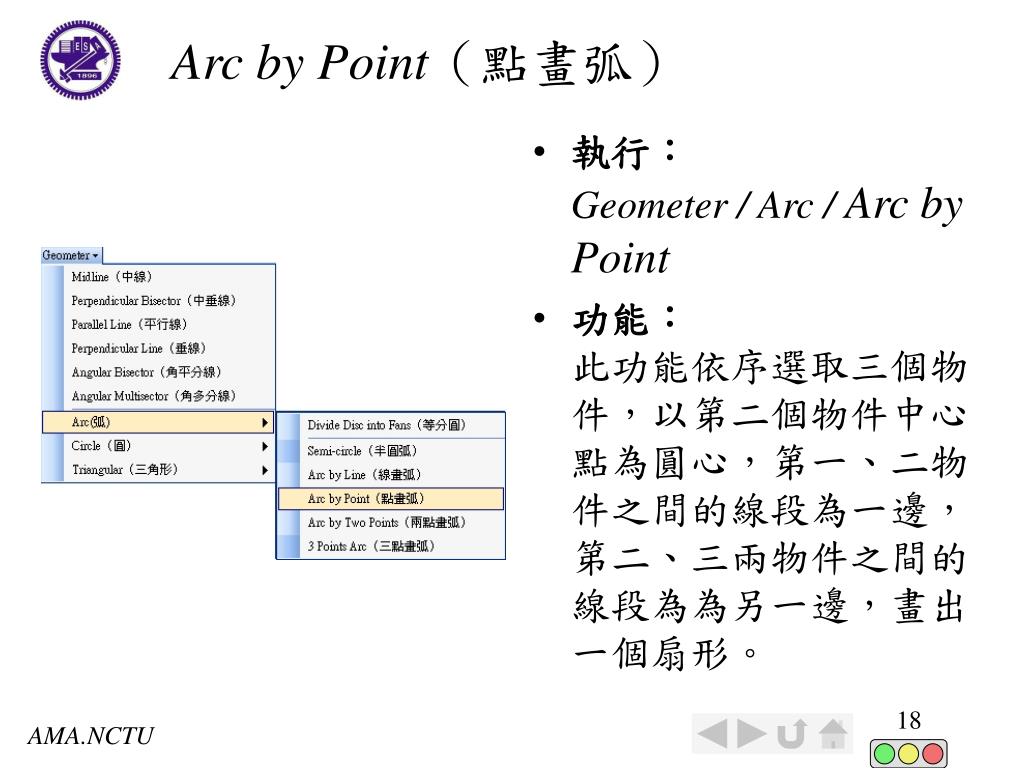

  18. Arc by Point(點畫弧) • 執行:Geometer / Arc / Arc by Point • 功能:此功能依序選取三個物件,以第二個物件中心點為圓心,第一、二物件之間的線段為一邊,第二、三兩物件之間的線段為為另一邊,畫出一個扇形。 AMA.NCTU

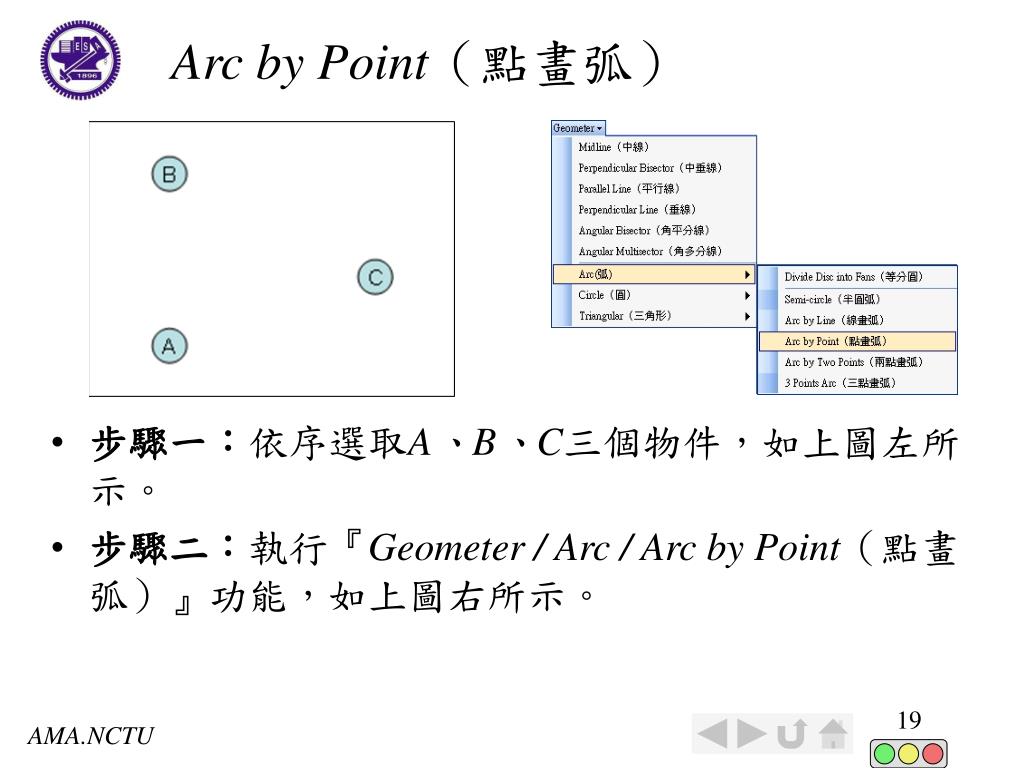

  19. Arc by Point(點畫弧) • 步驟一:依序選取A、B、C三個物件,如上圖左所示。 • 步驟二:執行『Geometer / Arc / Arc by Point(點畫弧)』功能,如上圖右所示。 AMA.NCTU

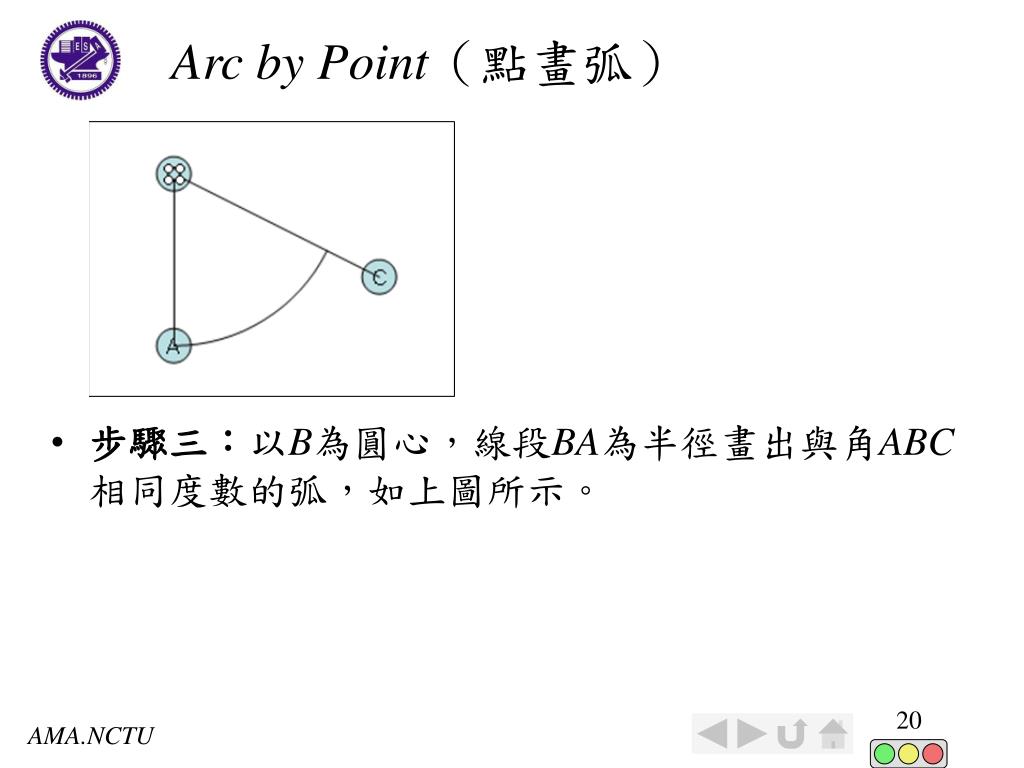

  20. Arc by Point(點畫弧) • 步驟三:以B為圓心,線段BA為半徑畫出與角ABC相同度數的弧,如上圖所示。 AMA.NCTU

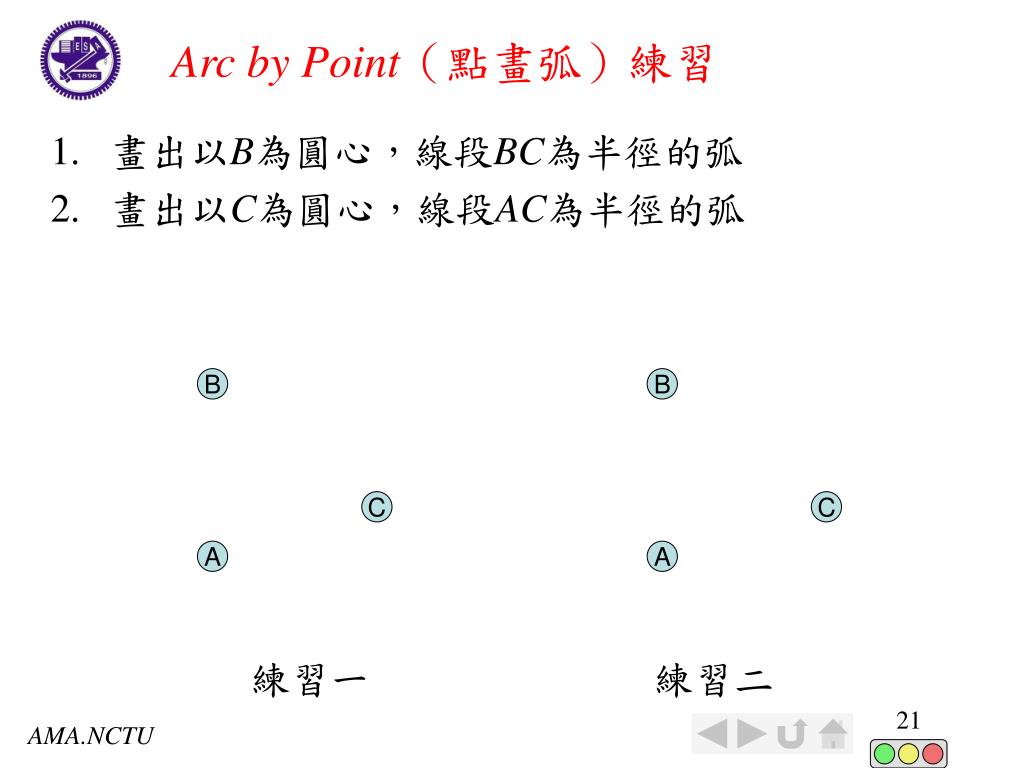

  21. A A B C B C Arc by Point(點畫弧)練習 • 畫出以B為圓心,線段BC為半徑的弧 • 畫出以C為圓心,線段AC為半徑的弧 練習一 練習二 AMA.NCTU

  22. Geometer ~ Arc(弧) Arc by Two Points(兩點畫弧)

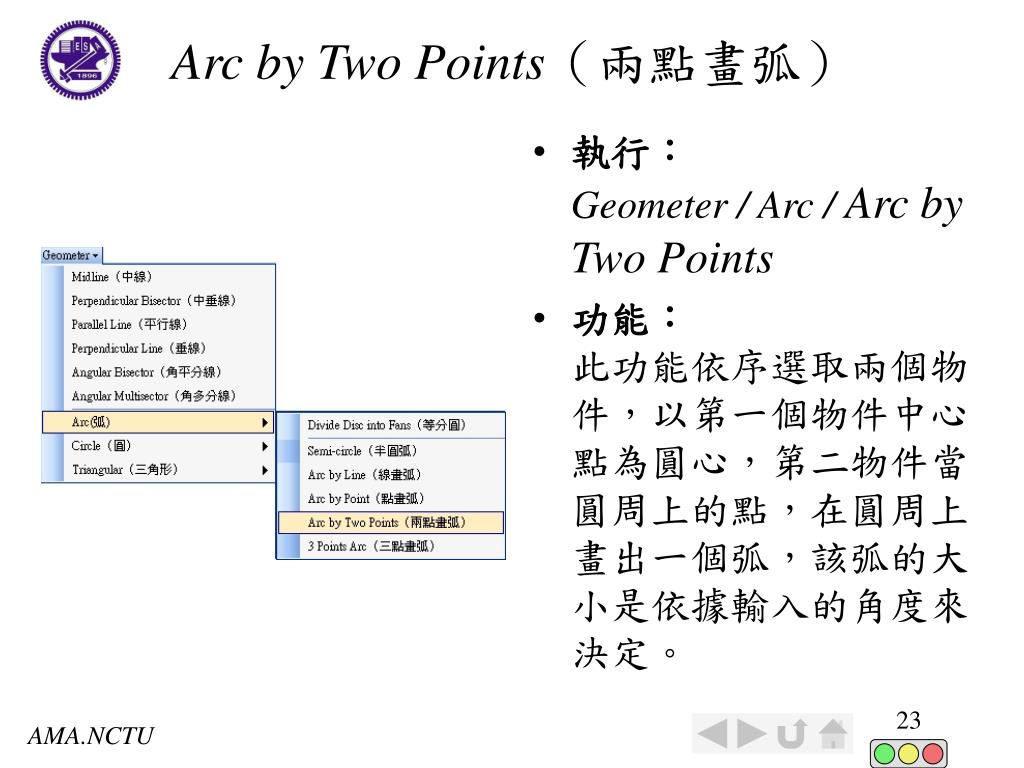

  23. Arc by Two Points(兩點畫弧) • 執行:Geometer / Arc / Arc by Two Points • 功能:此功能依序選取兩個物件,以第一個物件中心點為圓心,第二物件當圓周上的點,在圓周上畫出一個弧,該弧的大小是依據輸入的角度來決定。 AMA.NCTU

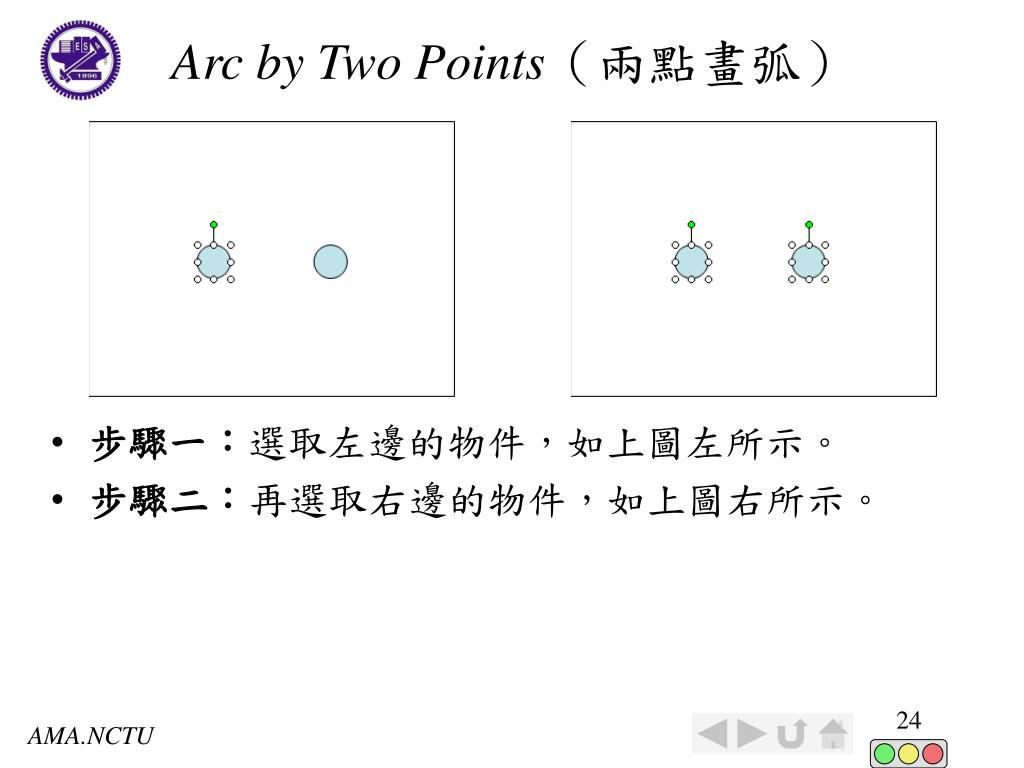

  24. Arc by Two Points(兩點畫弧) • 步驟一:選取左邊的物件,如上圖左所示。 • 步驟二:再選取右邊的物件,如上圖右所示。 AMA.NCTU

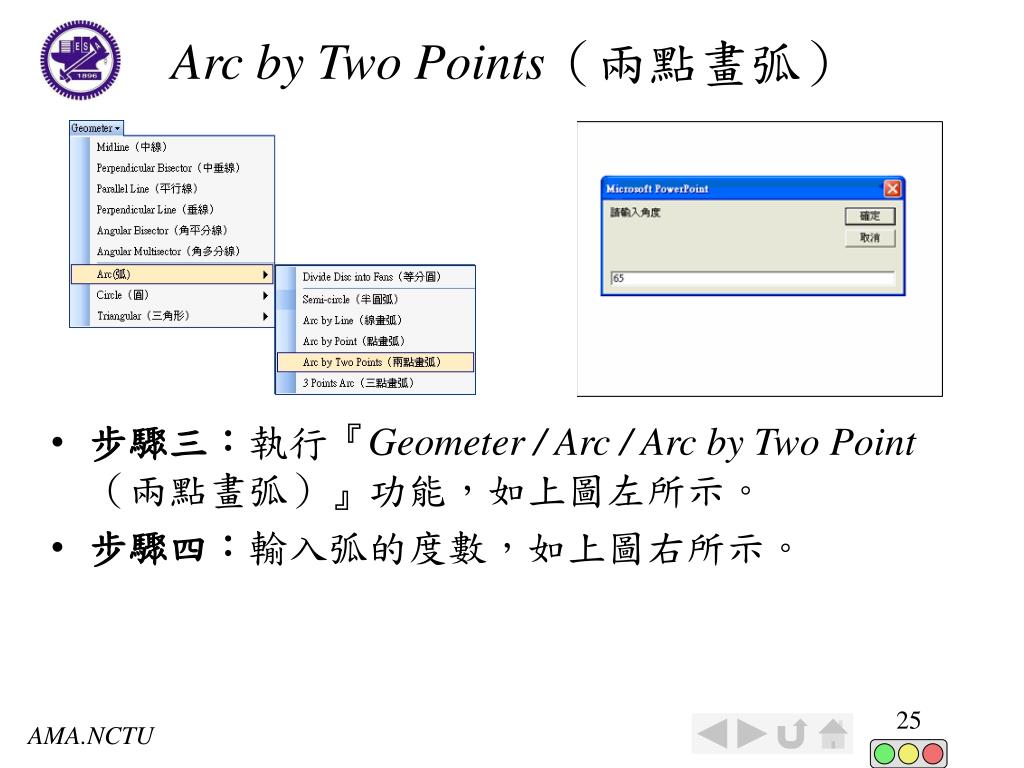

  25. Arc by Two Points(兩點畫弧) • 步驟三:執行『Geometer / Arc / Arc by Two Point(兩點畫弧)』功能,如上圖左所示。 • 步驟四:輸入弧的度數,如上圖右所示。 AMA.NCTU

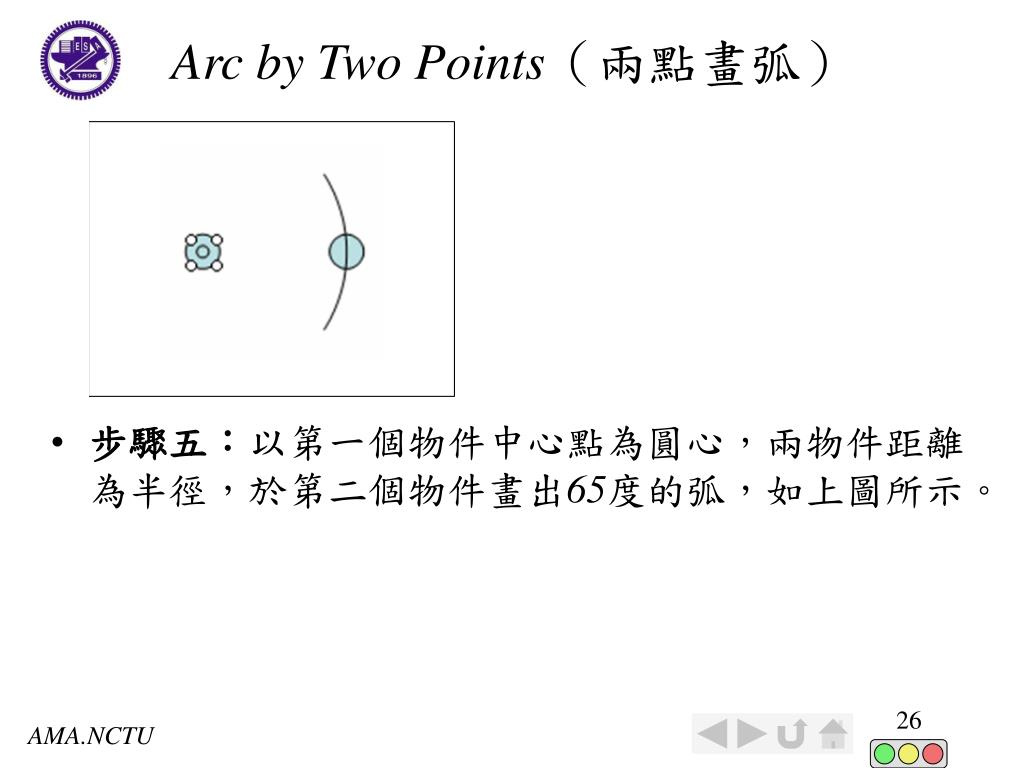

  26. Arc by Two Points(兩點畫弧) • 步驟五:以第一個物件中心點為圓心,兩物件距離為半徑,於第二個物件畫出65度的弧,如上圖所示。 AMA.NCTU

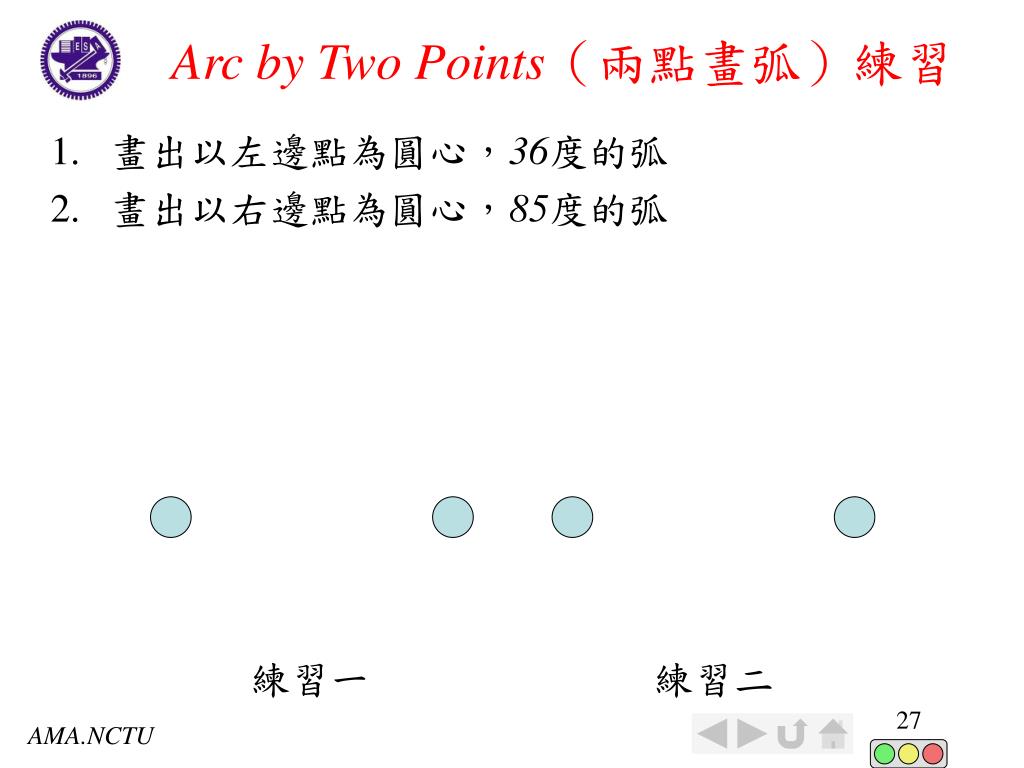

  27. Arc by Two Points(兩點畫弧)練習 • 畫出以左邊點為圓心,36度的弧 • 畫出以右邊點為圓心,85度的弧 練習一 練習二 AMA.NCTU

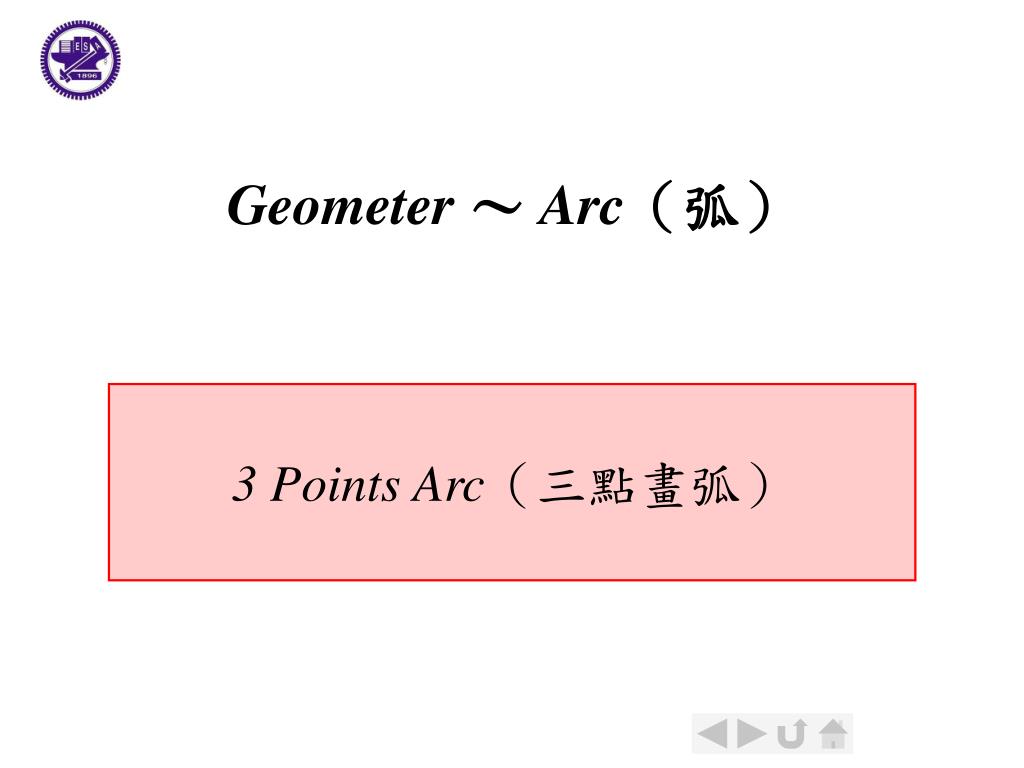

  28. Geometer ~ Arc(弧) 3 Points Arc(三點畫弧)

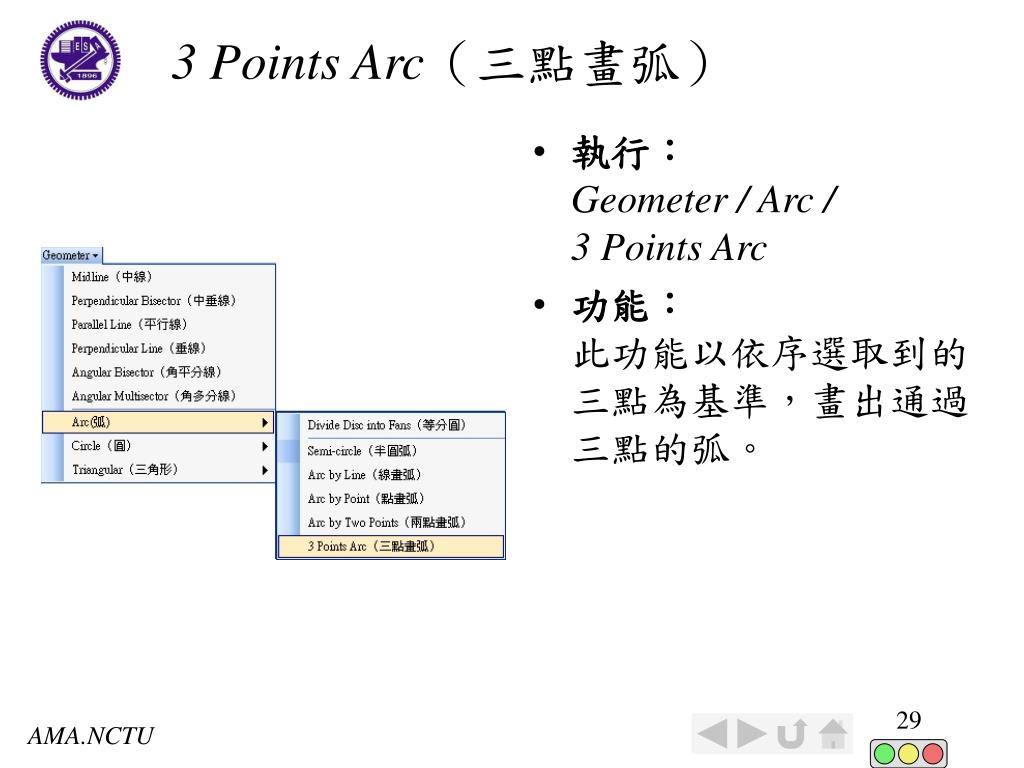

  29. 3 Points Arc(三點畫弧) • 執行:Geometer / Arc / 3 Points Arc • 功能:此功能以依序選取到的三點為基準,畫出通過三點的弧。 AMA.NCTU

  30. 3 Points Arc(三點畫弧) • 步驟一:依序選取A、B、C三個物件,如上圖左所示。 • 步驟二:執行『Geometer / Arc / 3 Points Arc(三點畫弧)』功能,如上圖右所示。 AMA.NCTU

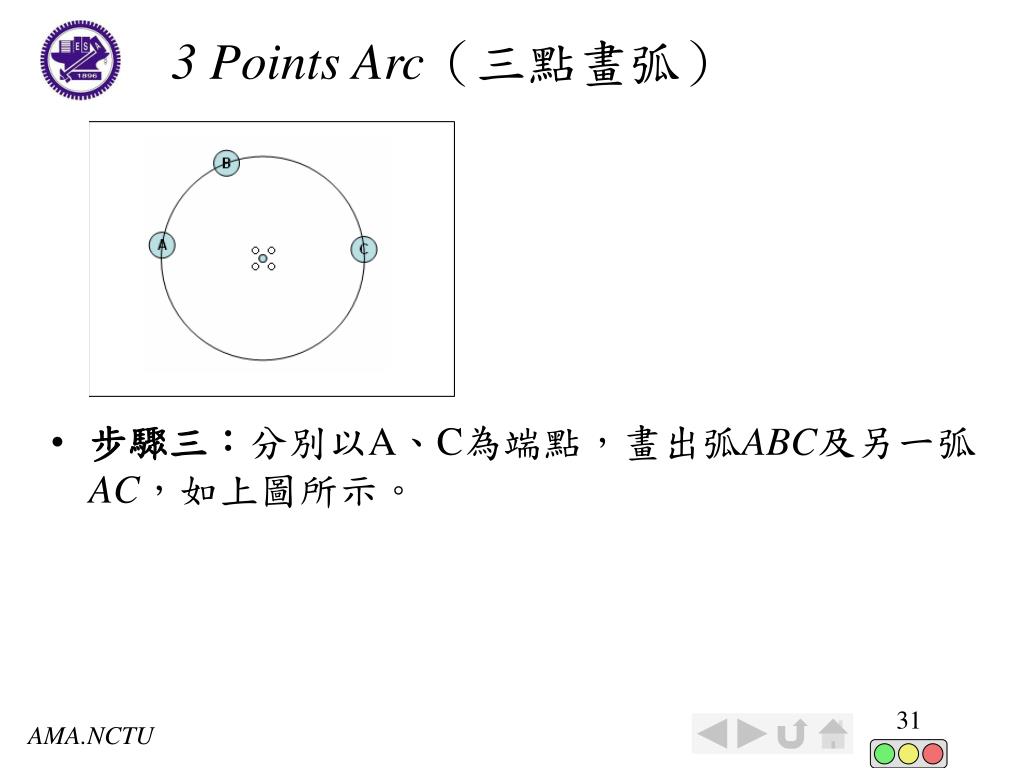

  31. 3 Points Arc(三點畫弧) • 步驟三:分別以A、C為端點,畫出弧ABC及另一弧AC,如上圖所示。 AMA.NCTU

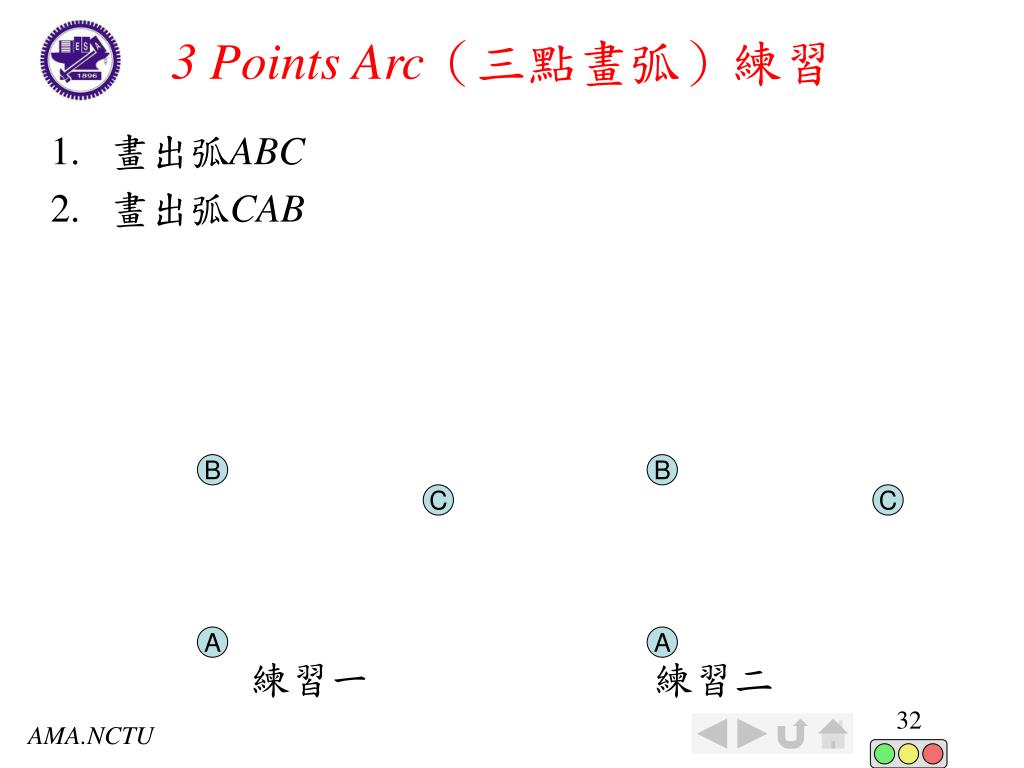

  32. A A B C B C 3 Points Arc(三點畫弧)練習 • 畫出弧ABC • 畫出弧CAB 練習一 練習二 AMA.NCTU
