  1. 光缆线路设计培训 传输设计部

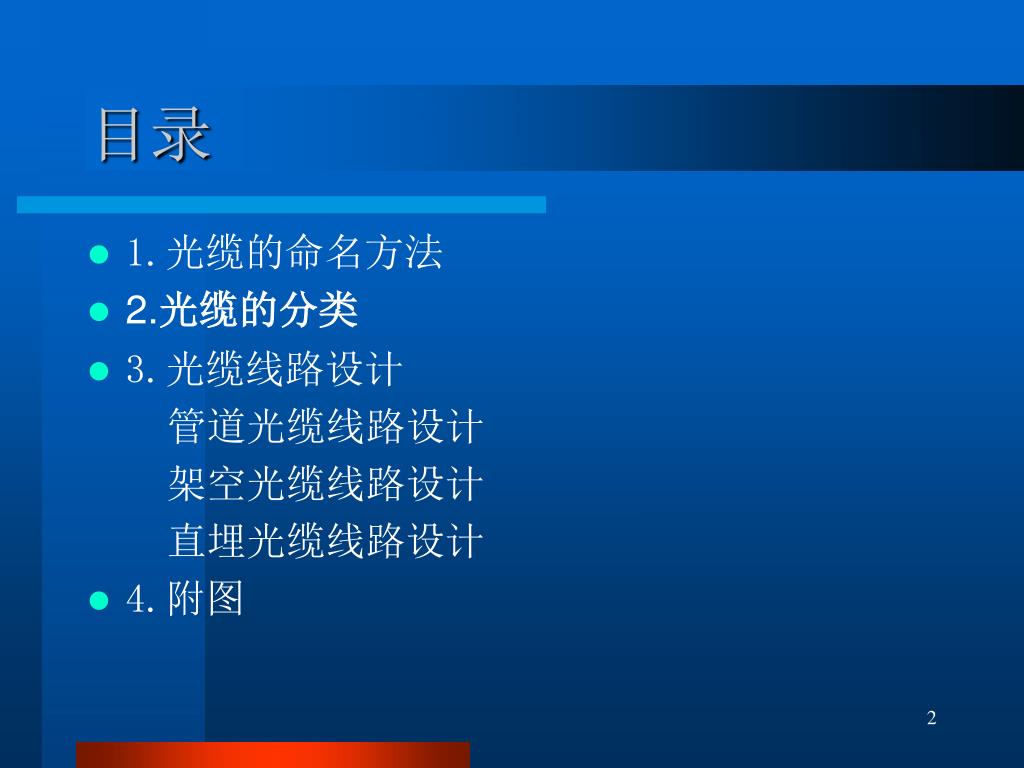

  2. 目录 • 1.光缆的命名方法 • 2.光缆的分类 • 3.光缆线路设计 管道光缆线路设计 架空光缆线路设计 直埋光缆线路设计 • 4.附图

  3. 光缆的命名方法 Ⅴ.外护层 Ⅲ. 缆芯和光缆的派生结构特征代号: 光缆结构特征应表示出缆芯的主要类型和光缆的派生结构。当光缆型式有几个结构特征需要注明时,可用组合代号表示,其组合代号按下列相应的各代号自上而下的顺序排列。 D----光纤带结构; (无符号)----光纤松套被覆结构; J----光纤紧套被覆结构; (无符号)----层绞结构; G----骨架槽结构; X----中心管结构; T----油膏填充式结构; (无符号)----干式阻水结构; R----充气式结构; C----自承式结构; B----扁平形状; E----椭圆形状; Z----阻燃。 Ⅰ. 分类的代号: GY--通信用室(野)外光缆 GM--通信用移动式光缆 GJ---通信用室(局)内光缆 GS---通信用设备内光缆 GH---通信用海底光缆 GT---通信用特殊光缆 Ⅳ. 护套代号 Y----聚乙烯护套 V----聚氯乙烯护套 U----聚氨酯护套 A----铝-聚乙烯粘结护套 S----钢-聚乙烯粘结护套 W----夹带平行钢丝的钢-聚乙烯粘结护套 L----铝护套 G----钢护套 Q----铅护套。 Ⅱ. 加强件的代号: 加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。 (无符号)---金属加强构件 F----非金属加强构件

  4. 光缆的分类 • 中心束管式光缆 • 层绞式光缆 • 带状光缆

  5. 中心管式光缆 • 特点: • 光缆横截面小,重量轻 。 • 松套管位于光缆物理中心,有利于光缆弯曲。 • 松套管中充有防潮油膏,确保防潮和纵向不渗水。 • 光缆中光纤芯数少,最大为36芯。 • 光缆中光纤余长做不长。 • 适用于架空、管道或直埋

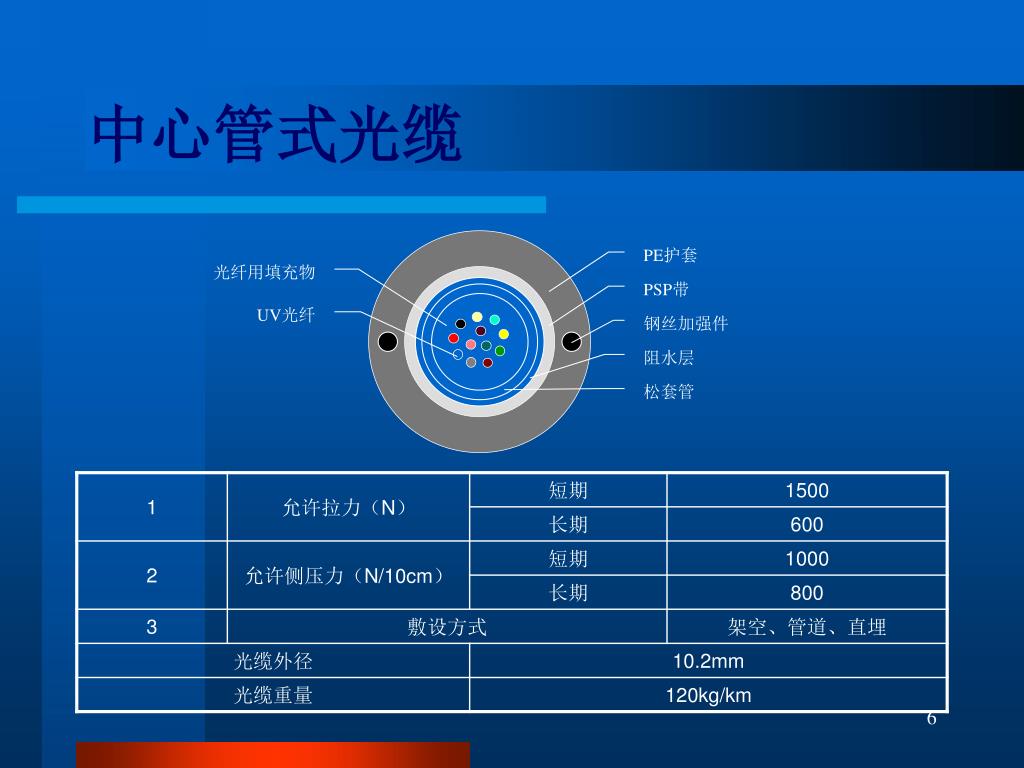

  6. PE护套 光纤用填充物 PSP带 UV光纤 钢丝加强件 阻水层 松套管 中心管式光缆

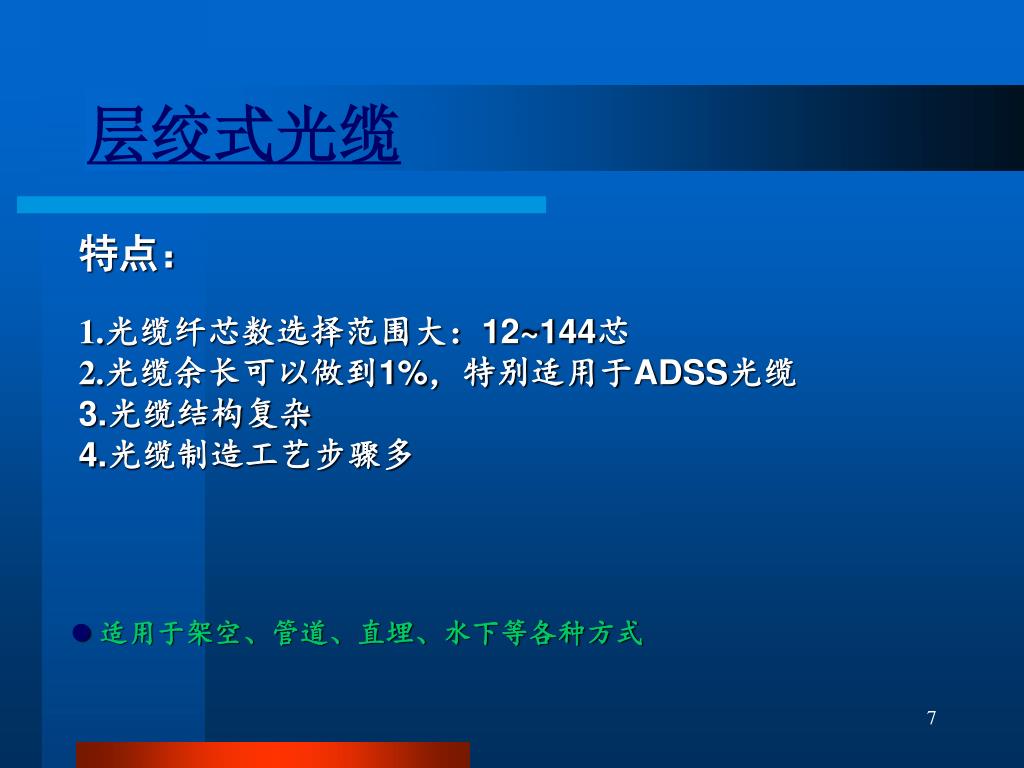

  7. 层绞式光缆 特点: 1.光缆纤芯数选择范围大:12~144芯 2.光缆余长可以做到1%,特别适用于ADSS光缆 3.光缆结构复杂 4.光缆制造工艺步骤多 l适用于架空、管道、直埋、水下等各种方式

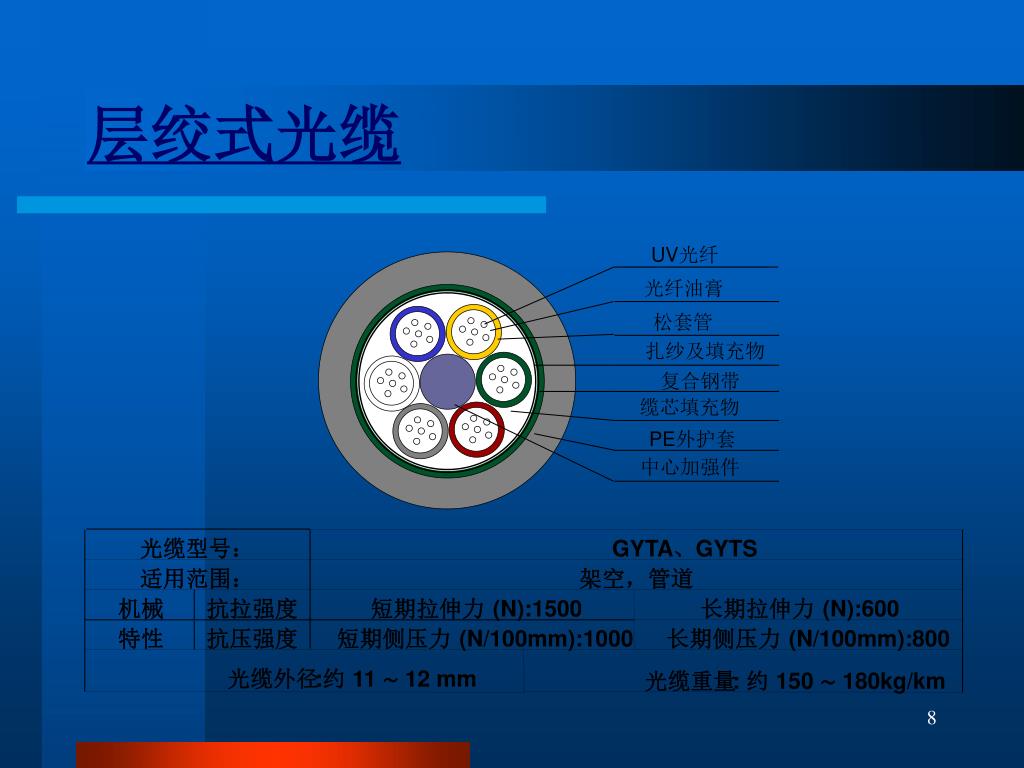

  8. UV光纤 光纤油膏 松套管 扎纱及填充物 复合钢带 缆芯填充物 PE外护套 中心加强件 光缆型号: GYTA、GYTS 适用范围: 架空,管道 机械 抗拉强度 短期拉伸力 (N):1500 长期拉伸力 (N):600 特性 抗压强度 短期侧压力 (N/100mm):1000 长期侧压力 (N/100mm):800 光缆外径 :约 11 ∼ 12 mm : 约 150 ∼ 180kg/km 光缆重量 层绞式光缆

  9. UV光纤 光纤油膏 松套管 扎纱及填充物 光缆型号: GYTY53 钢带铠装层 阻水层 缆芯填充物 适用范围: 直埋 PE内护套 (N):3000 (N):1000 PE外护套 机械 抗拉强度 短期拉伸力 长期拉伸力 中心加强件 特性 抗压强度 (N/100mm):3000 (N/100mm):1000 短期侧压力 长期侧压力 光缆外径 :约 14.2(16.4) mm 光缆重量 :约 200(270)kg/km 层绞式直埋光缆

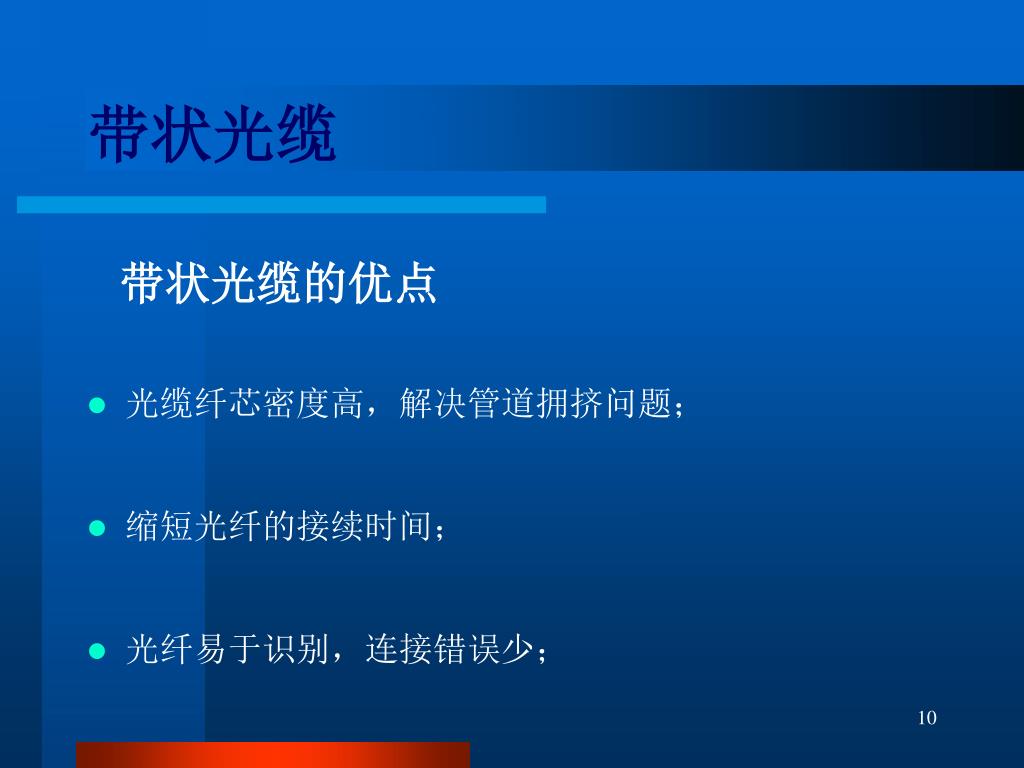

  10. 带状光缆 • 光缆纤芯密度高,解决管道拥挤问题; • 缩短光纤的接续时间; • 光纤易于识别,连接错误少; 带状光缆的优点

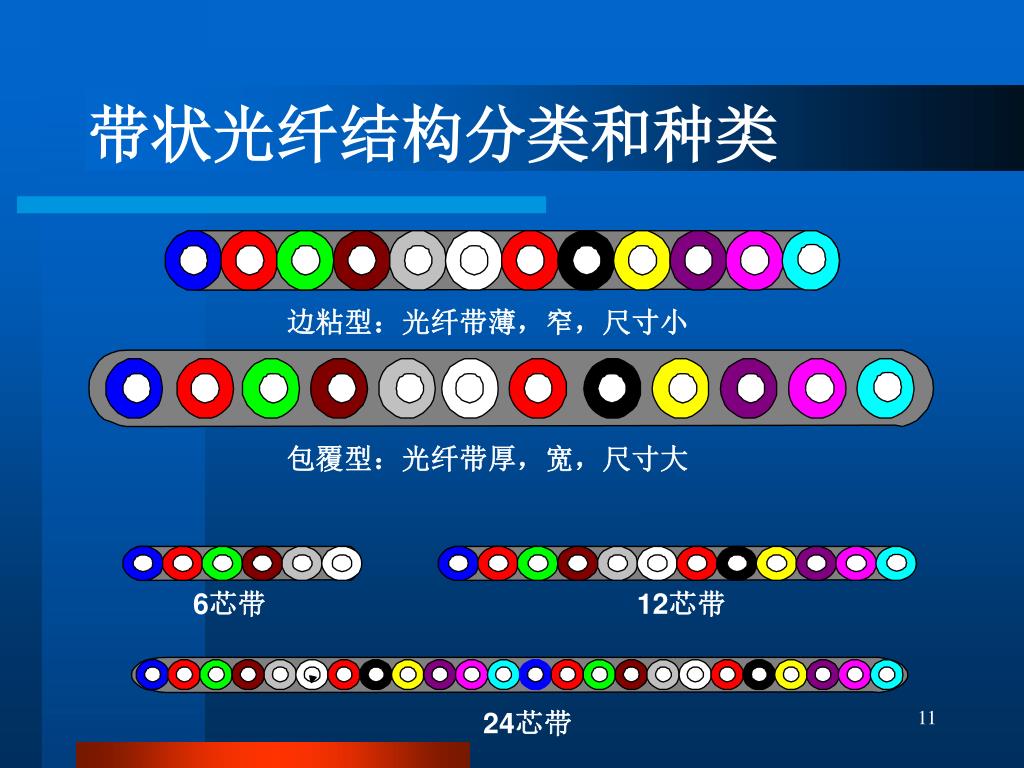

  11. 带状光纤结构分类和种类 边粘型:光纤带薄,窄,尺寸小 包覆型:光纤带厚,宽,尺寸大 6芯带 12芯带 24芯带

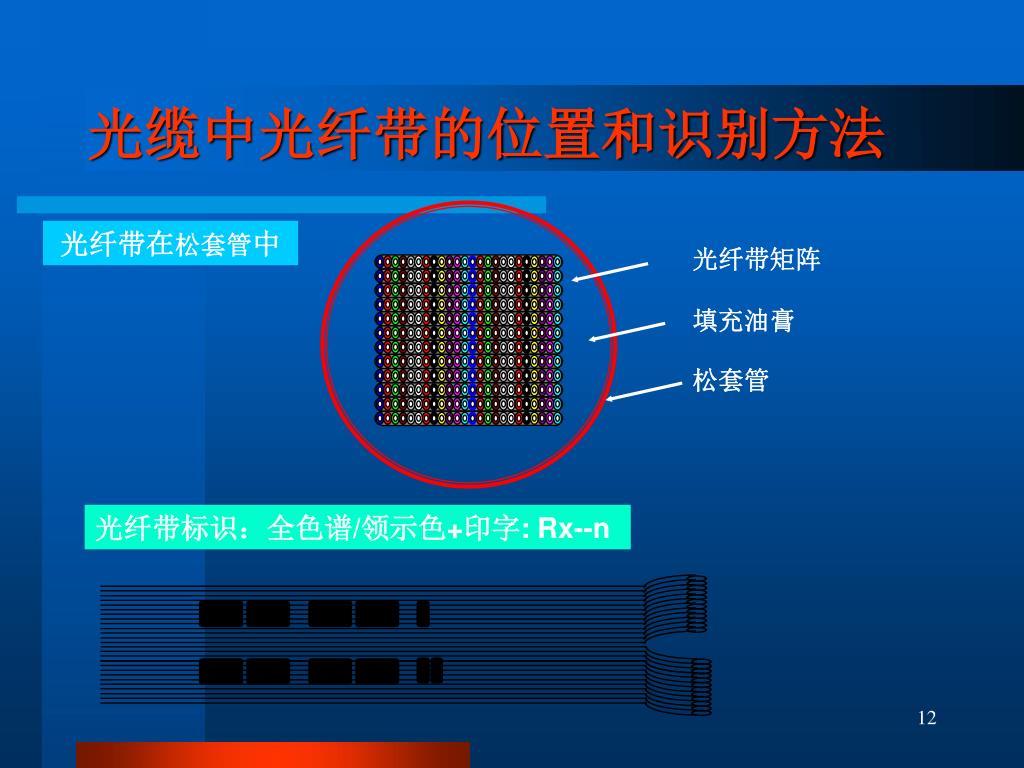

  12. 光缆中光纤带的位置和识别方法 光纤带在松套管中 光纤带矩阵 填充油膏 松套管 光纤带标识:全色谱/领示色+印字: Rx--n

  13. 光缆线路设计 1、管道光缆线路设计 2、架空光缆线路设计 3、直埋光缆线路设计

  14. 管道光缆线路设计 • 管道光缆主要敷设在城区内有通信管道的区域。 • 管道光缆的程式 如:GYSTA-12B1 代表12芯G.652B型管道光缆。

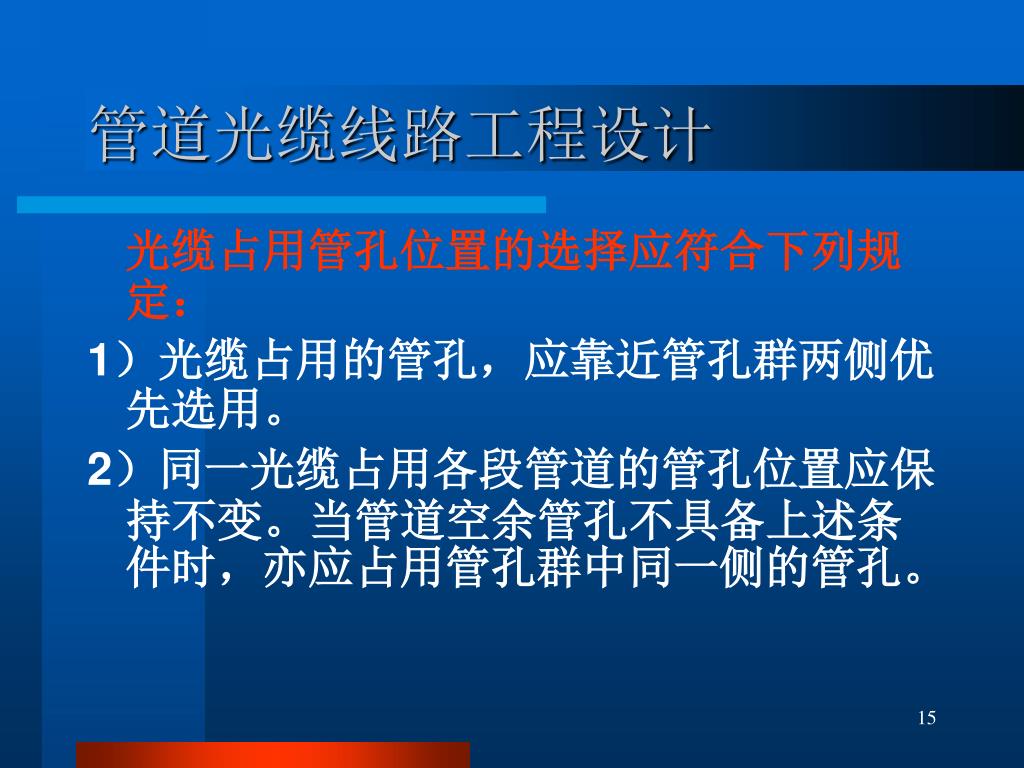

  15. 管道光缆线路工程设计 光缆占用管孔位置的选择应符合下列规定: 1)光缆占用的管孔,应靠近管孔群两侧优先选用。 2)同一光缆占用各段管道的管孔位置应保持不变。当管道空余管孔不具备上述条件时,亦应占用管孔群中同一侧的管孔。

  16. 管道光缆线路设计 施工注意事项: • 光缆应按端别进行布放,光缆的曲率半径应大于其外径的20倍 。 • 管道光缆的敷设方式为人工方式进行穿放。 • 管道光缆在每个人(手)孔中弯曲的预留长度为0.5-1.0m; • 在人孔中,光缆应采取有效的防损伤保护措施(如采用塑料软管进行保护),并采用光缆标志牌进行标注。 • 光缆接头盒在人手孔内宜安装在常年积水水位以上的位置,并采用保护托架或其它方法承托。

  17. 管道光缆线路工程设计 采用塑料子管方式敷设光缆时,子管应符合下列要求: 1、子管宜采用半硬质塑料管材。(如Φ28/32塑料子管) 2、子管数量应按管孔直径大小及工程需要确定,但数根子管的等效外径应不大于管道孔内径的85%。 3、一个管道管孔内的塑料子管应一次穿放,并且子管的颜色不同。子管在两人(手)孔之间的管道段内不应有接头。 4、子管在人(手)孔内伸出长度宜在200-400mm。 5、本期工程不占用的子管,管口应堵塞。

  18. 管道光缆线路设计 管道光缆设计图纸: 管道光缆图纸绘制比例应为1:2000。 图纸中包括: 1、管道光缆施工图。 2、管孔占用示意图。 3、纤芯分配图等等。

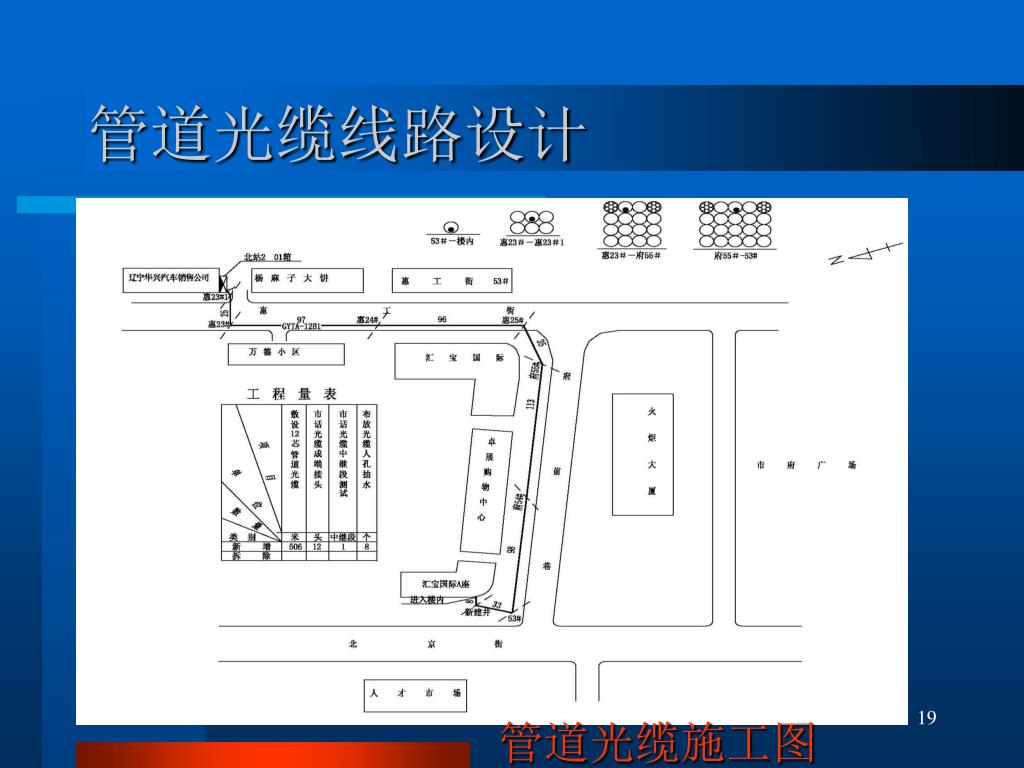

  19. 管道光缆线路设计 管道光缆施工图

  20. 管道光缆线路设计 管道光缆工程工作量统计包括: 1、施工测量光缆(光缆路由长度) 2、人工敷设管道光缆(光缆路由长度) 3、布放光缆人孔抽水(人孔井数量) 4、市话光缆接续(接头数量) 5、市话光缆成端接头(成端光缆芯数) 6、市话光缆中继段测试(双窗口) 7、其它结合工程情况相应增加工时,如(穿放塑料子管,穿放引上光缆等) 注:双窗口测试是指对1310nm和1550nm两个窗口进行测试

  21. 管道光缆线路设计 预算中需要注意的事项: 1、双窗口中继段测试套用市话光缆中继段测试的工时×1.8系数。 2、铺设4孔塑料子管的工时和材料应按3孔塑料子管的工时除3乘4。 3、管道光缆盘长为2KM左右。 4、材料表中光缆长度 光缆长度为: 测量长度×1.04×1.015

  22. 管道光缆线路设计 管道光缆接头盒安装示意图

  23. 管道光缆线路设计 光缆在人孔内穿放示意图

  24. 架空光缆线路设计 • 架空光缆主要应用在没有管道资源的地区。如:城乡结合部和城市内没有管道资源的地区或农村移动基站接入工程中。 • 架空光缆的程式 如:GYSTS-24B1 代表:24芯G.652B型架空光缆。

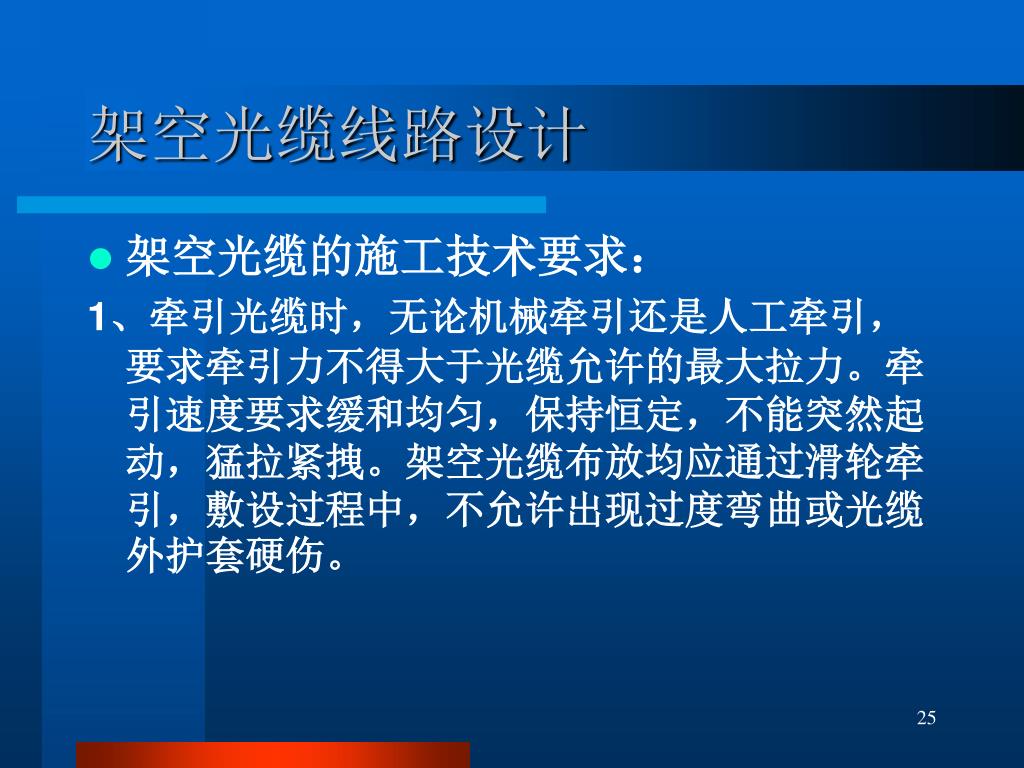

  25. 架空光缆线路设计 • 架空光缆的施工技术要求: 1、牵引光缆时,无论机械牵引还是人工牵引,要求牵引力不得大于光缆允许的最大拉力。牵引速度要求缓和均匀,保持恒定,不能突然起动,猛拉紧拽。架空光缆布放均应通过滑轮牵引,敷设过程中,不允许出现过度弯曲或光缆外护套硬伤。

  26. 2、光缆经过电杆处采用0.9米塑料子管保护。塑料子管端头与光缆采用胶带缠扎。2、光缆经过电杆处采用0.9米塑料子管保护。塑料子管端头与光缆采用胶带缠扎。 架空光缆线路设计

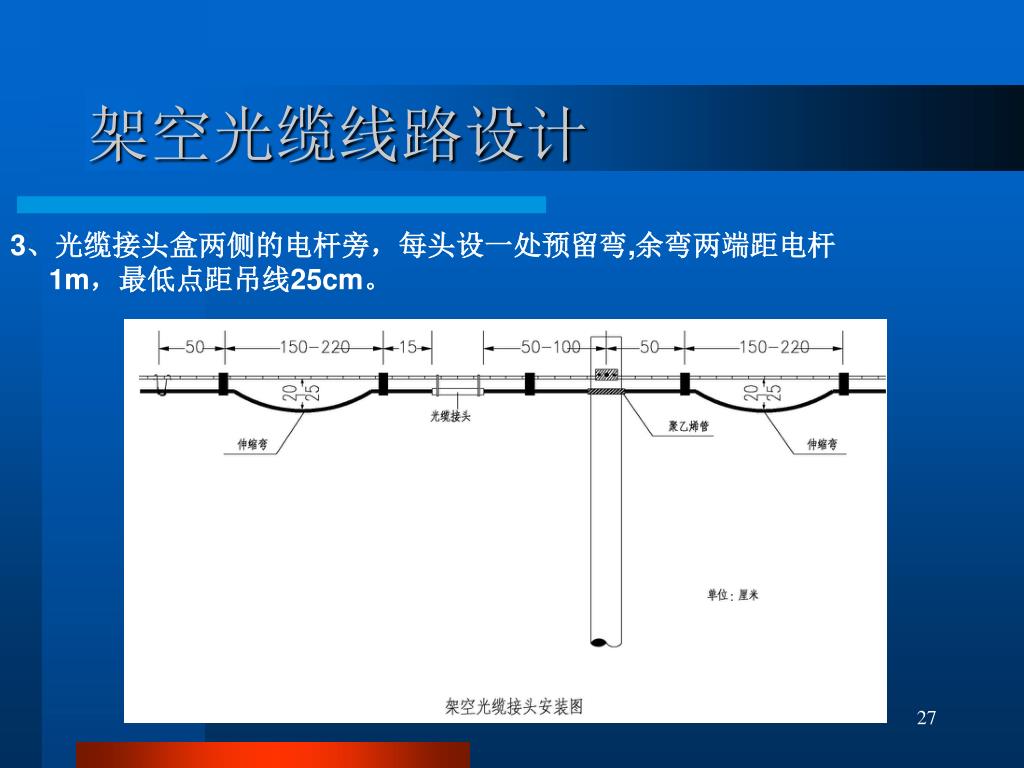

  27. 3、光缆接头盒两侧的电杆旁,每头设一处预留弯,余弯两端距电杆1m,最低点距吊线25cm。3、光缆接头盒两侧的电杆旁,每头设一处预留弯,余弯两端距电杆1m,最低点距吊线25cm。 架空光缆线路设计

  28. 4、架空光缆每公里做一次集中预留(预留6-10米),集中预留采用光缆预留支架。4、架空光缆每公里做一次集中预留(预留6-10米),集中预留采用光缆预留支架。 架空光缆线路设计

  29. 架空光缆线路设计 架空光缆线路设计图纸: 架空光缆线路绘制比例应为1:2000。 图纸应包括: 1、杆路施工图 2、杆面形式图 3、光缆路由图 4、纤芯分配图。

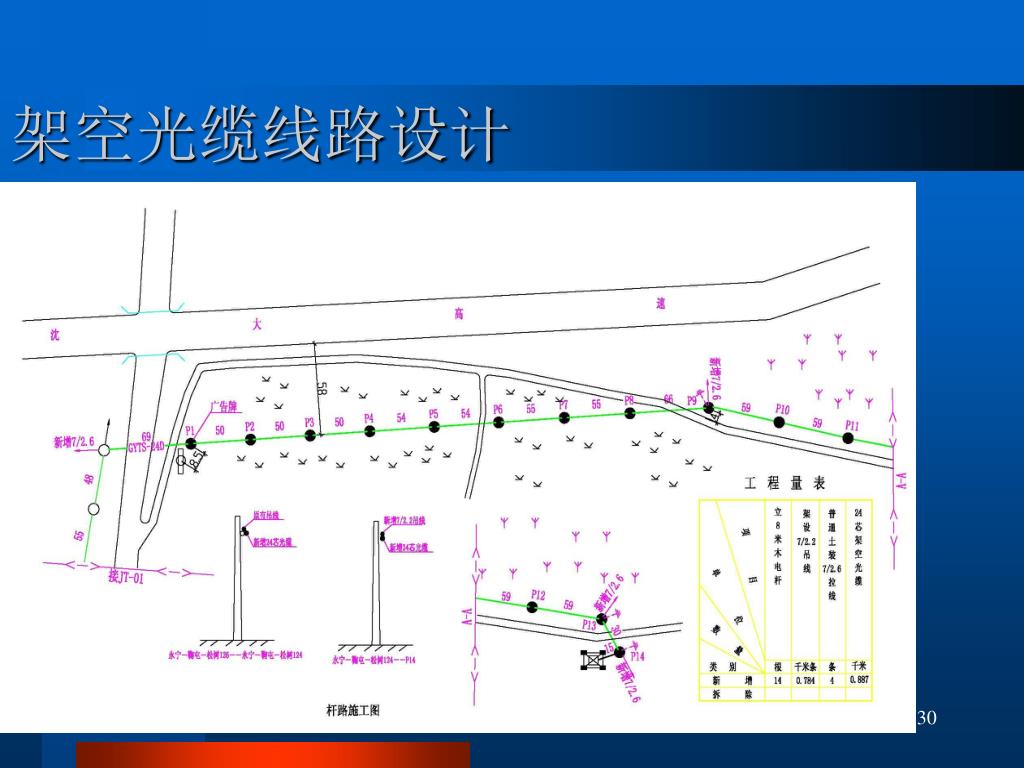

  30. 架空光缆线路设计

  31. 架空光缆线路设计

  32. 架空光缆线路设计

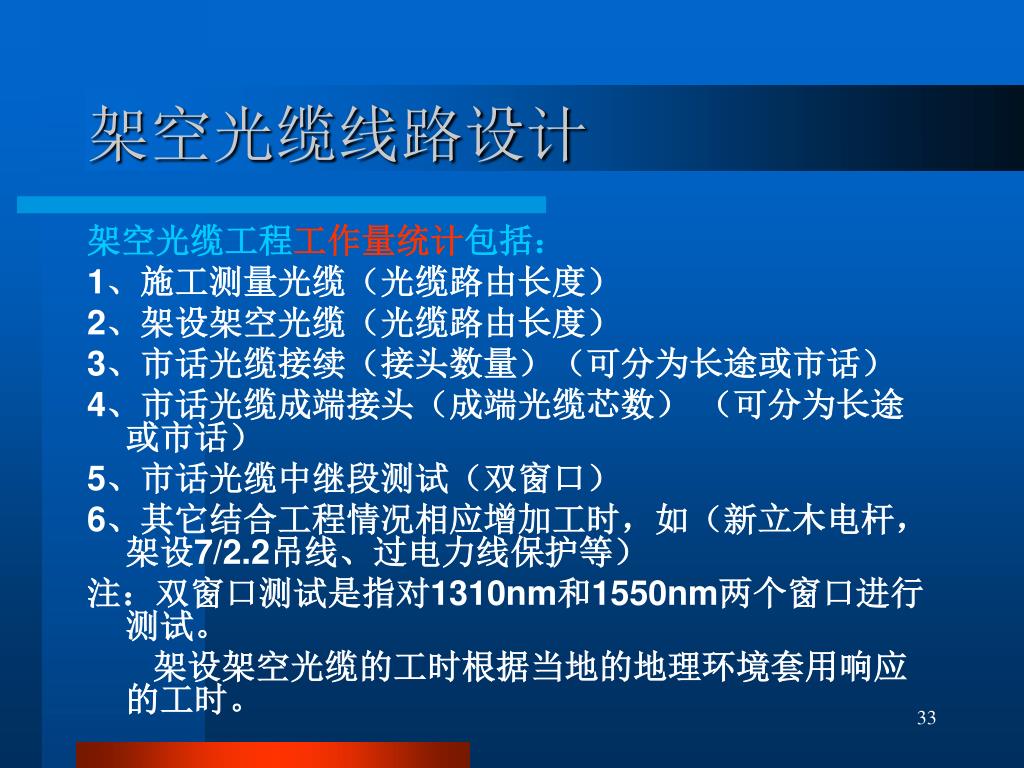

  33. 架空光缆线路设计 架空光缆工程工作量统计包括: 1、施工测量光缆(光缆路由长度) 2、架设架空光缆(光缆路由长度) 3、市话光缆接续(接头数量)(可分为长途或市话) 4、市话光缆成端接头(成端光缆芯数) (可分为长途或市话) 5、市话光缆中继段测试(双窗口) 6、其它结合工程情况相应增加工时,如(新立木电杆,架设7/2.2吊线、过电力线保护等) 注:双窗口测试是指对1310nm和1550nm两个窗口进行测试。 架设架空光缆的工时根据当地的地理环境套用响应的工时。

  34. 架空光缆线路设计 预算中需要注意的事项: 1、双窗口中继段测试套用市话光缆中继段测试的工时×1.8系数。套用长途光缆中继段测试的工时不乘系数。 2、架空光缆每隔1KM一个集中预留,光缆接头盒两端各有一处预留。 3、架空光缆盘长为3KM左右。 4、架空光缆跨杆和过墙角处需采用塑料管保护。 5、光缆进出局需采用阻燃光缆或非金属光缆。 6、材料表中光缆长度 光缆长度为: 测量长度×1.04×1.007

  35. 直埋光缆线路工程 • 直埋光缆主要应用在没有管道资源但对线路质量要求较高的工程中。(如长途干线光缆线路工程等) • 常用的直埋光缆程式为: GYTA53-12B4+24B1或GYTY53-12B4+24B1 代表36芯直埋光缆(前12芯为G.655光纤,后24芯为G.652B光纤)

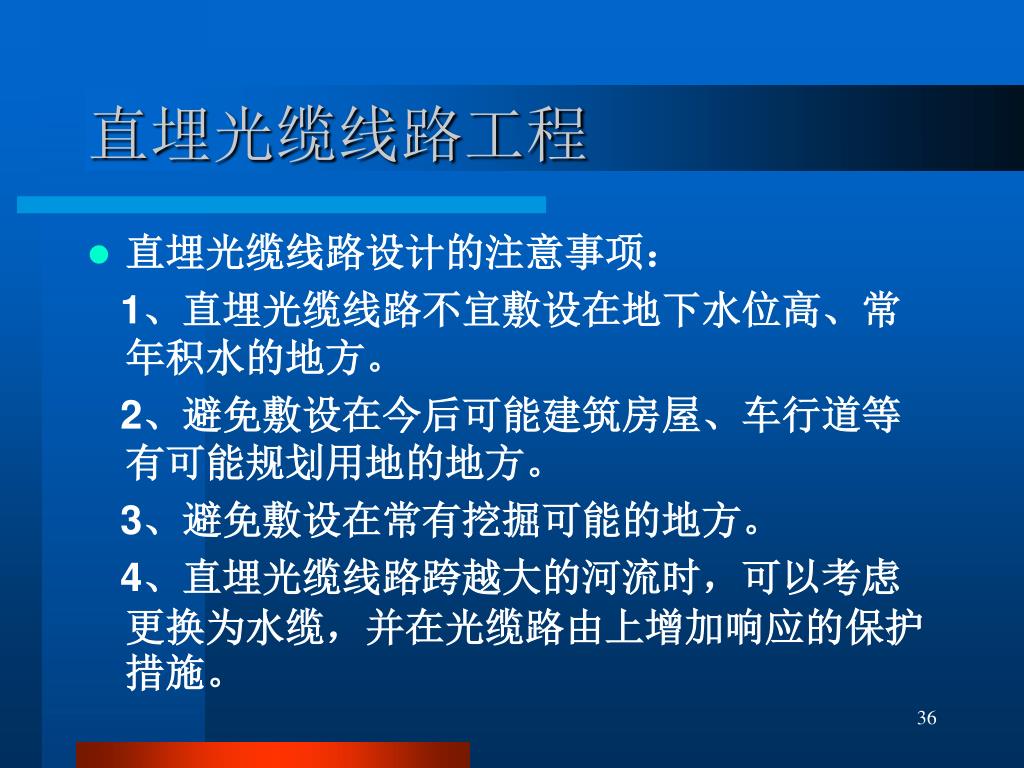

  36. 直埋光缆线路工程 • 直埋光缆线路设计的注意事项: 1、直埋光缆线路不宜敷设在地下水位高、常年积水的地方。 2、避免敷设在今后可能建筑房屋、车行道等有可能规划用地的地方。 3、避免敷设在常有挖掘可能的地方。 4、直埋光缆线路跨越大的河流时,可以考虑更换为水缆,并在光缆路由上增加响应的保护措施。

  37. 直埋光缆线路工程 5、埋式光缆穿越电车或火车轨道时,应采取水泥管或钢管保护。 6、埋式光缆线路通过村镇等动土可能性大的地段,可采用大长度塑料管保护(如:采用硅芯管保护),穿越地段不长时,可采用铺砖或采用水泥盖板保护,必要时可加塑料标志带。 7、埋式光缆线路的接头应安排在地势平坦和地质稳固的地方,应避开水塘、河渠、沟坎、车道等施工和维护不便的地点,光缆 接头盒可采用水泥盖板或其它防机械损伤的保护措施。 8、埋式光缆敷设在坡度大于20度、坡长大于30m的斜坡地段,宜采用“S”形敷设。

  38. 直埋光缆线路工程 埋式光缆在转弯、直线和接头的适当位置应埋设标石,标石的埋设应符合下列要求: 1、光缆接头、光缆拐弯点、排流线起止点、同沟敷设光缆的起止点、光缆特殊预留点、与其他缆线交越点、穿越障碍物地点以及直线段每隔200m处均应设置普通标石。 2、光缆接头点需要设置光缆对地绝缘标石和监测标石。 3、普通标石应埋设在光缆的正上方。接头处的标石应埋设在光缆线路的路由上,标石有字的一面应面向光缆接头。转弯处的标石应埋设在光缆线路转弯的交点上,标石朝向光缆弯角较小的一面。当光缆沿公路敷设间距不大于100m时,光缆标石可朝向公路。

  39. 直埋光缆线路工程 直埋光缆线路工程设计图纸: 直埋光缆工程设计图纸的绘制比例为1:2000或1:5000不等。 图纸中应包括: 1、直埋光缆施工图(含光缆的保护方式等) 2、光缆路由图 3、硅芯管道施工图(新建硅芯管道的工程)

  40. 直埋光缆线路工程 直埋硅芯管道施工图

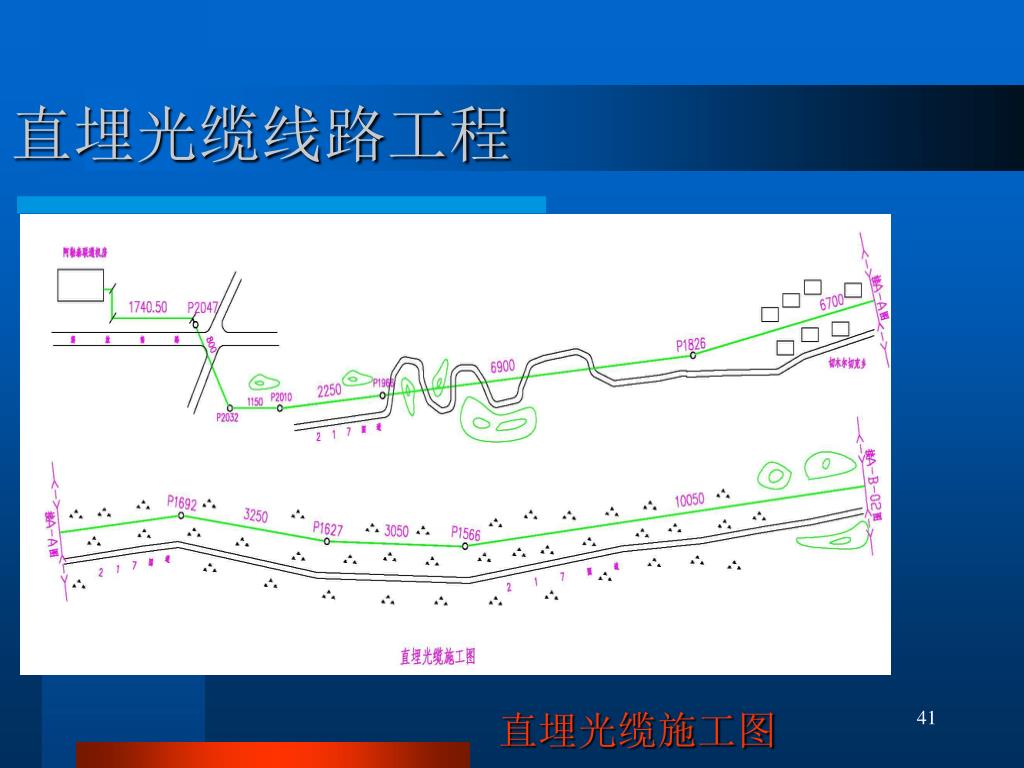

  41. 直埋光缆线路工程 直埋光缆施工图

  42. 直埋光缆线路工程

  43. 直埋光缆线路工程 直埋光缆工程工作量统计包括: 1、施工测量光电缆(光缆路由长度) 2、敷设埋式光缆 3、挖、填光缆沟及接头坑 4、埋式光缆的保护(如:钢管保护、塑料管保护、铺砖保护、水泥盖板保护等) 5、光缆接续、光缆成端接头,中继段测试等。 6、埋式光缆对地绝缘检查及处理。 7、安装光缆监测标石和监测装置。 8、其它。(如:机械挖沟、铺设硅芯管管道、新建人(手 )孔井等等)

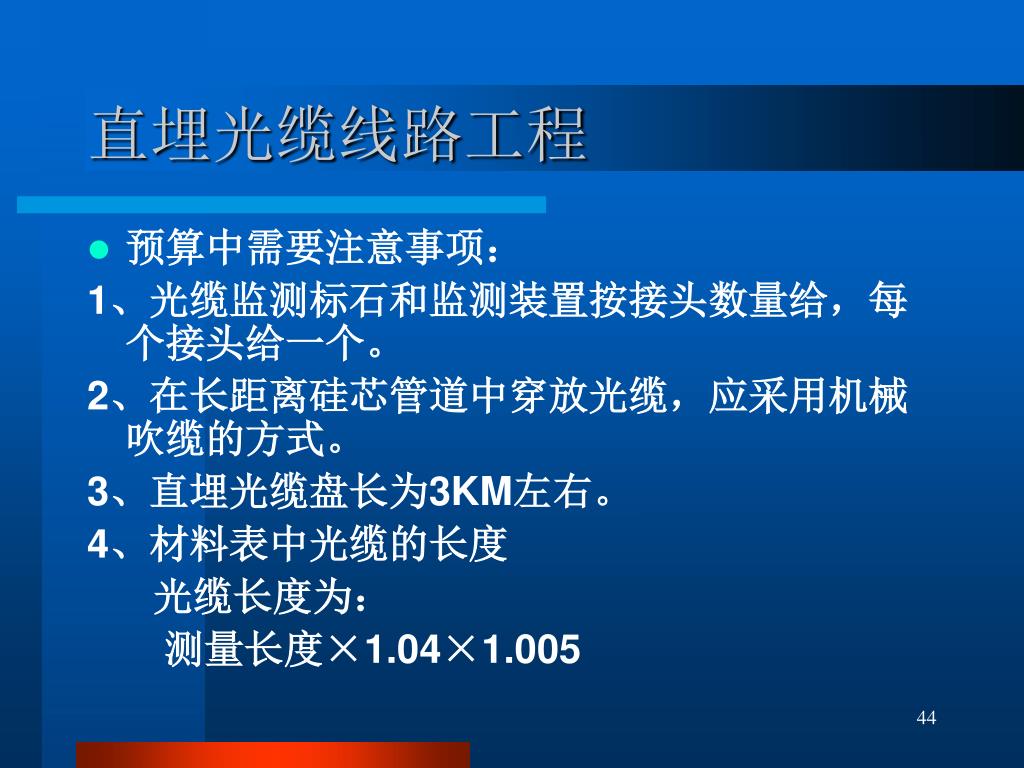

  44. 直埋光缆线路工程 • 预算中需要注意事项: 1、光缆监测标石和监测装置按接头数量给,每个接头给一个。 2、在长距离硅芯管道中穿放光缆,应采用机械吹缆的方式。 3、直埋光缆盘长为3KM左右。 4、材料表中光缆的长度 光缆长度为: 测量长度×1.04×1.005

  45. 附图一

  46. 附图二

  47. 附图三

  48. 附图四

  49. 附图五

  50. 附图六
