  1. 怀柔太阳磁场数据处理系统 林钢华，苏江涛，邓元勇 国家天文台怀柔基地

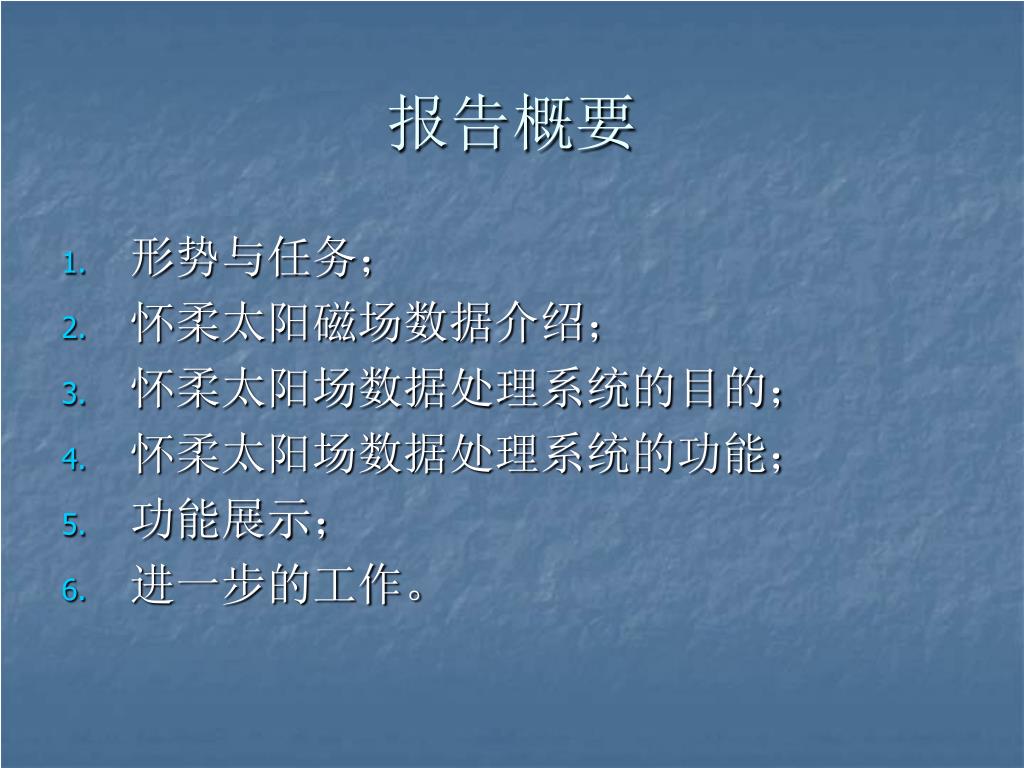

  2. 报告概要 • 形势与任务； • 怀柔太阳磁场数据介绍； • 怀柔太阳场数据处理系统的目的； • 怀柔太阳场数据处理系统的功能； • 功能展示； • 进一步的工作。

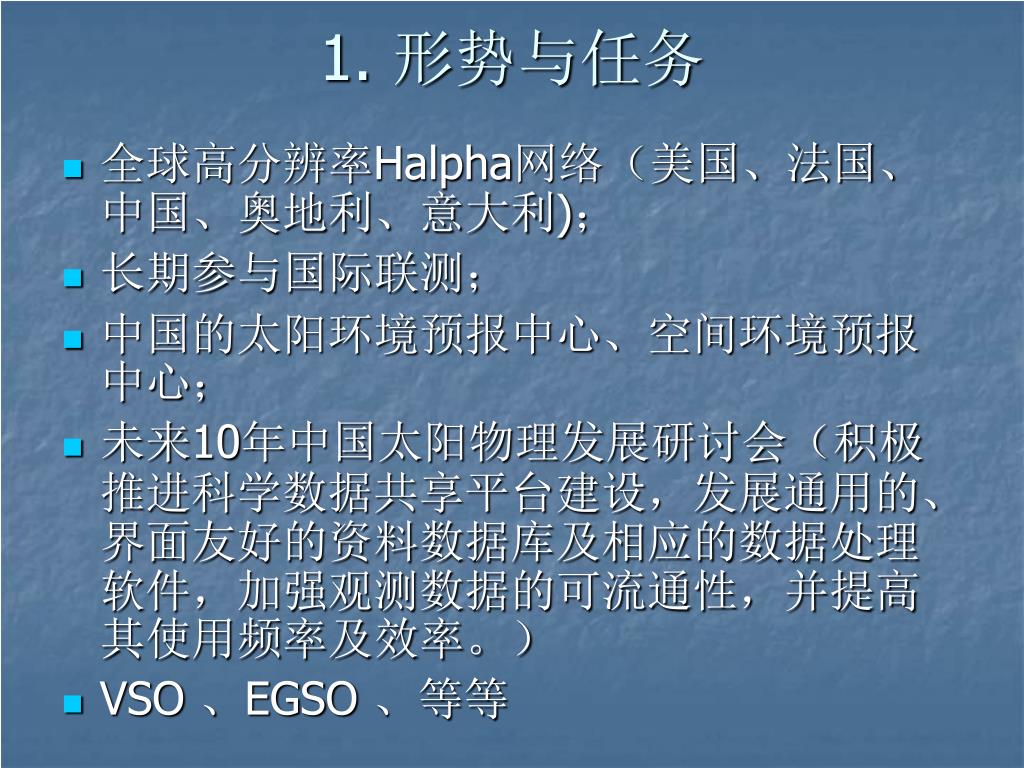

  3. 1. 形势与任务 • 全球高分辨率Halpha网络（美国、法国、中国、奥地利、意大利)； • 长期参与国际联测； • 中国的太阳环境预报中心、空间环境预报中心； • 未来10年中国太阳物理发展研讨会（积极推进科学数据共享平台建设，发展通用的、界面友好的资料数据库及相应的数据处理软件，加强观测数据的可流通性，并提高其使用频率及效率。） • VSO 、EGSO 、等等

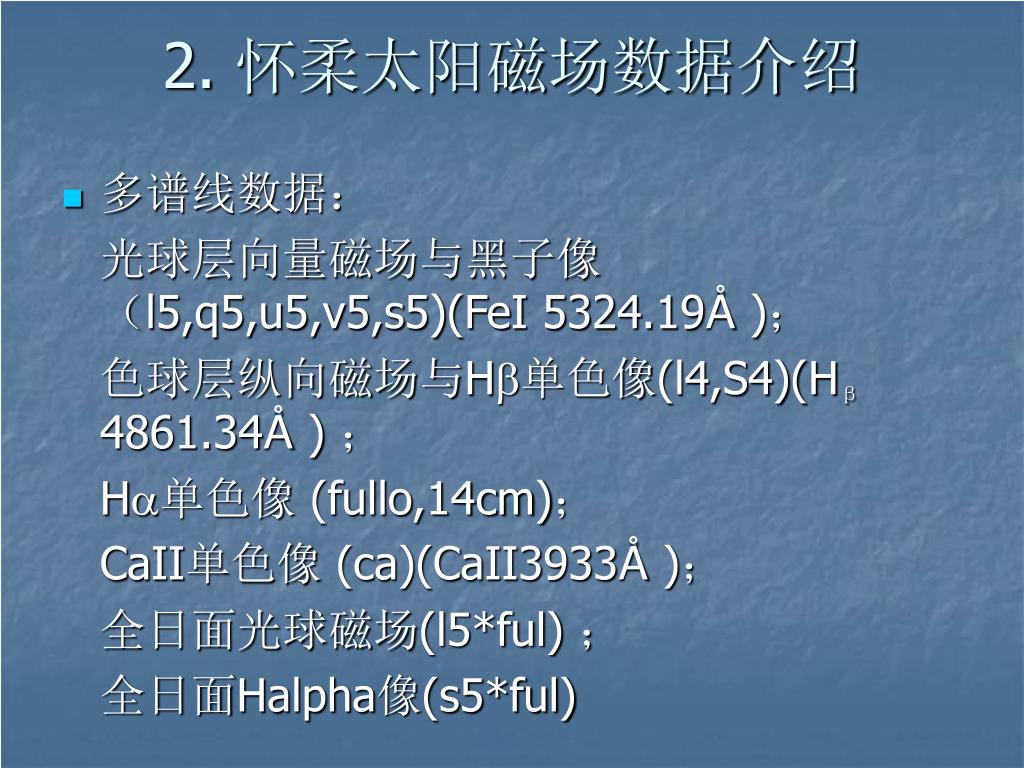

  4. 2. 怀柔太阳磁场数据介绍 • 多谱线数据： 光球层向量磁场与黑子像 （l5,q5,u5,v5,s5)(FeI 5324.19Å )； 色球层纵向磁场与H单色像(l4,S4)(Hβ 4861.34Å ) ； H单色像 (fullo,14cm)； CaII单色像 (ca)(CaII3933Å )； 全日面光球磁场(l5*ful) ； 全日面Halpha像(s5*ful)

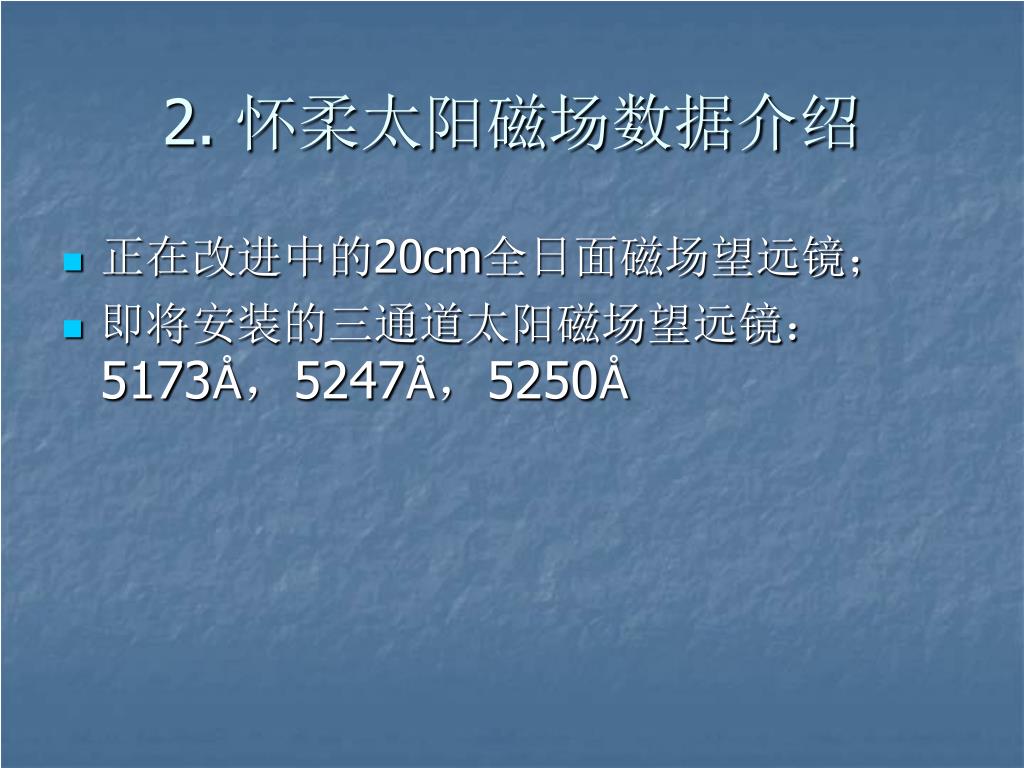

  5. 2. 怀柔太阳磁场数据介绍 • 正在改进中的20cm全日面磁场望远镜； • 即将安装的三通道太阳磁场望远镜：5173Å，5247Å，5250Å

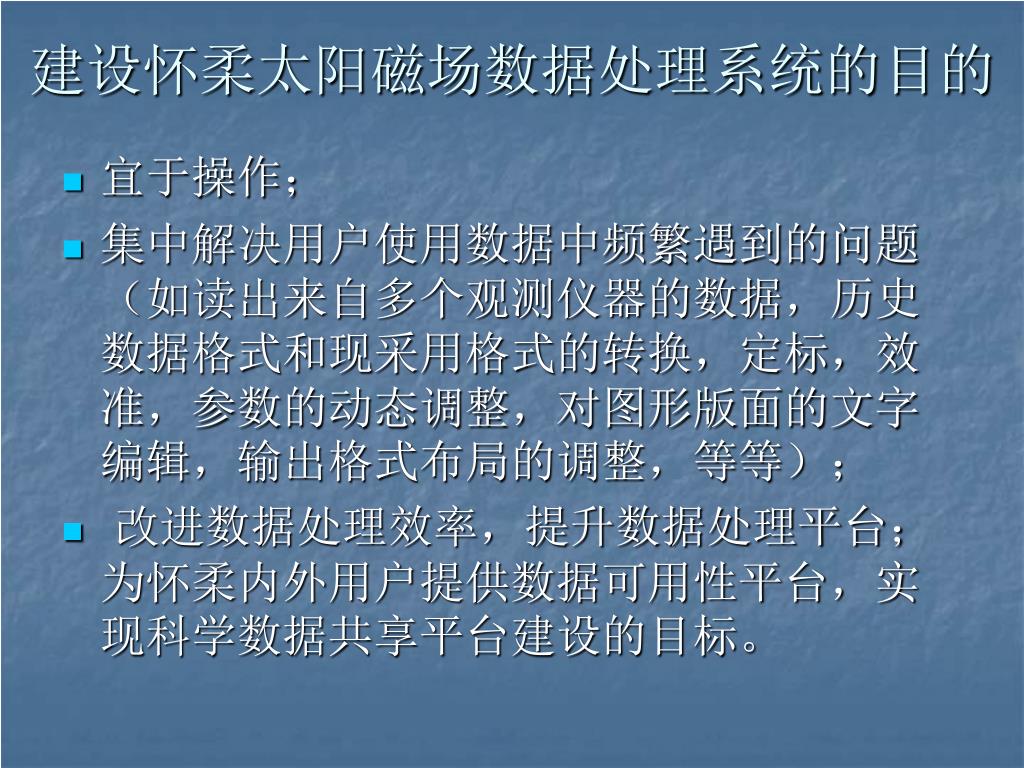

  6. 建设怀柔太阳磁场数据处理系统的目的 • 宜于操作； • 集中解决用户使用数据中频繁遇到的问题（如读出来自多个观测仪器的数据，历史数据格式和现采用格式的转换，定标，效准，参数的动态调整，对图形版面的文字编辑，输出格式布局的调整，等等）； • 改进数据处理效率，提升数据处理平台；为怀柔内外用户提供数据可用性平台，实现科学数据共享平台建设的目标。

  7. 怀柔太阳场数据处理系统的功能 • 可读取数据: 历史的, FITS • 图形显示功能：图像、 曲线、等值线、直方图、动画； • 可动态调整: 线型，轴向标题，颜色 (字符、数字线型、 坐标轴、图像)； • 磁场定标； • 动态调试定标参数； • 写数据成为下列格式: FITS, image formats, MPEG, AVI; • 格式转换: old local format<——>FITS, FITS——>PS, JPEG, GIF, etc.

  8. 5. 功能展示

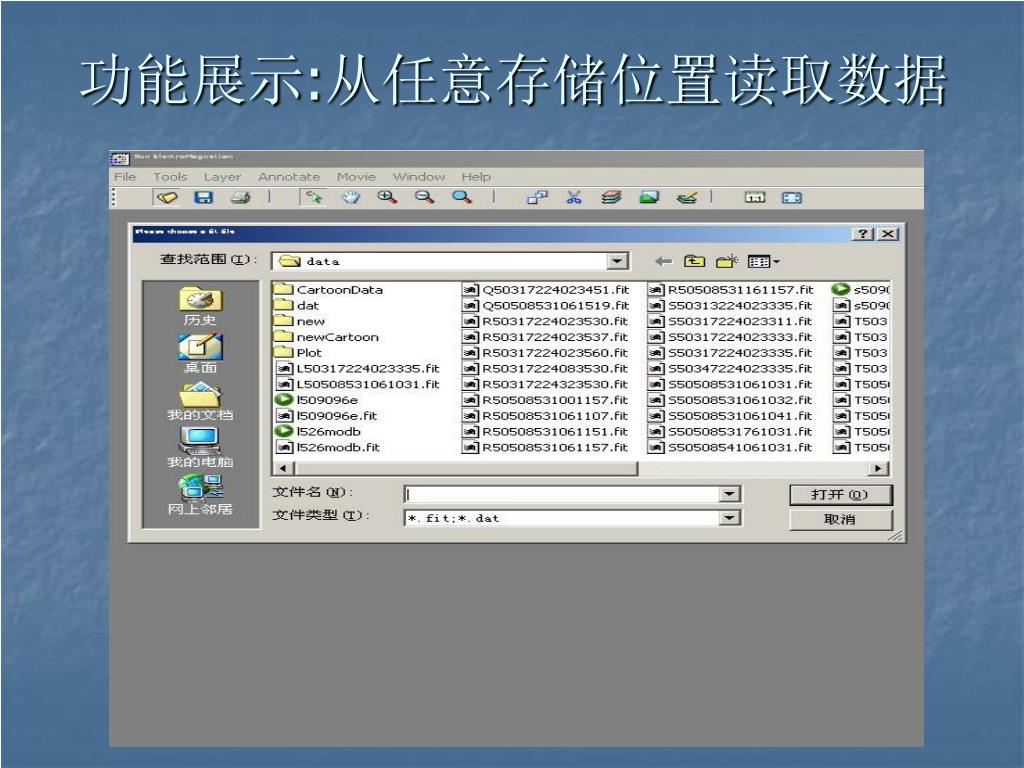

  9. 功能展示:从任意存储位置读取数据

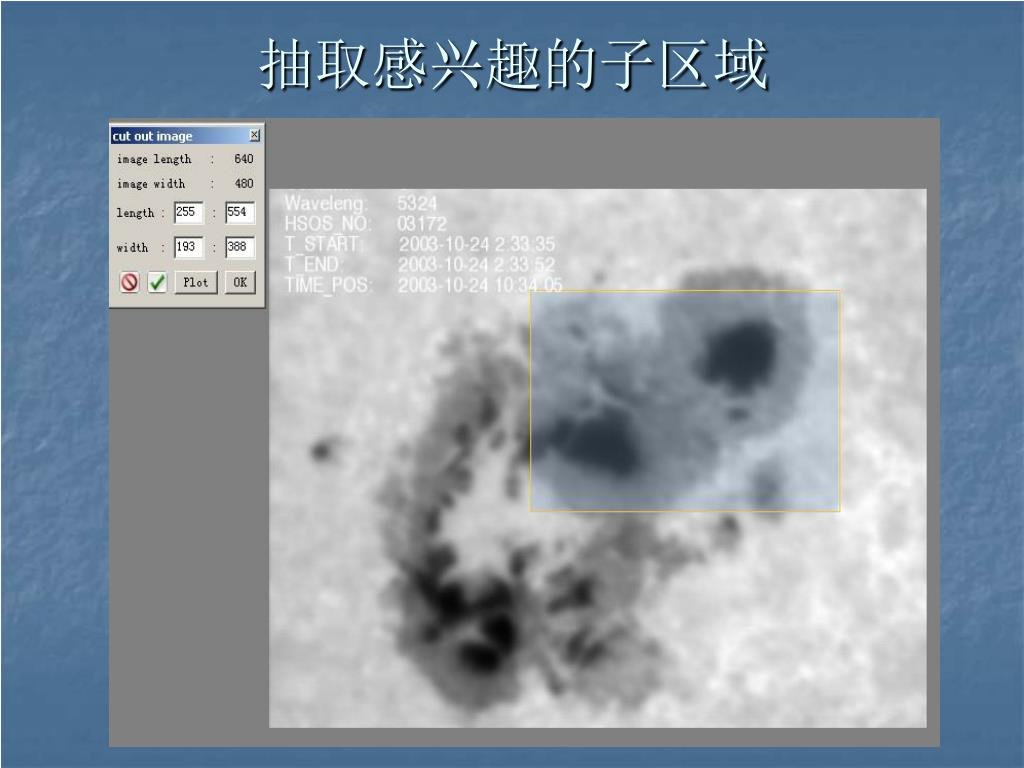

  10. 抽取感兴趣的子区域

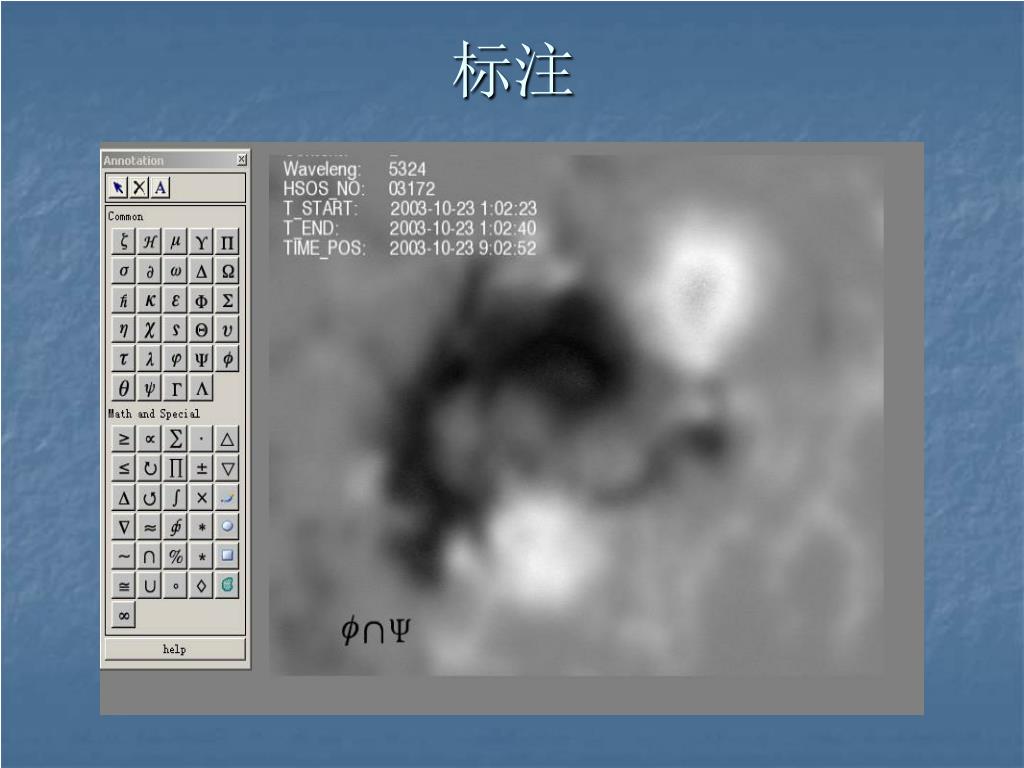

  11. 标注

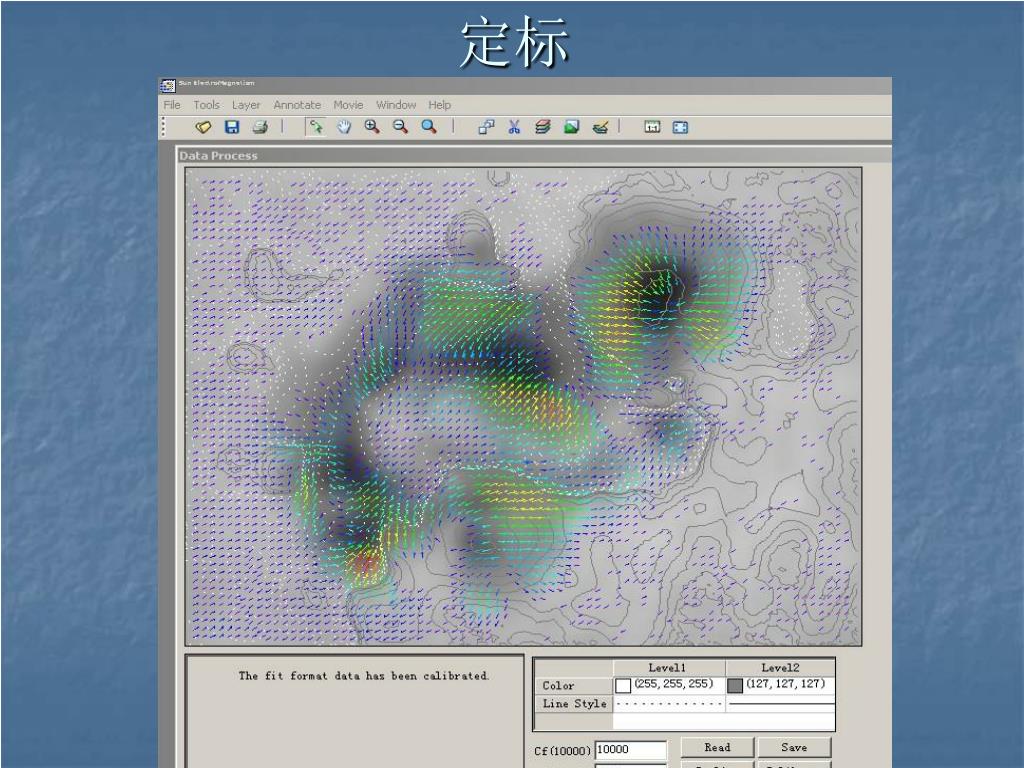

  12. 定标

  13. 电影制作

  14. 显示数据处理结果

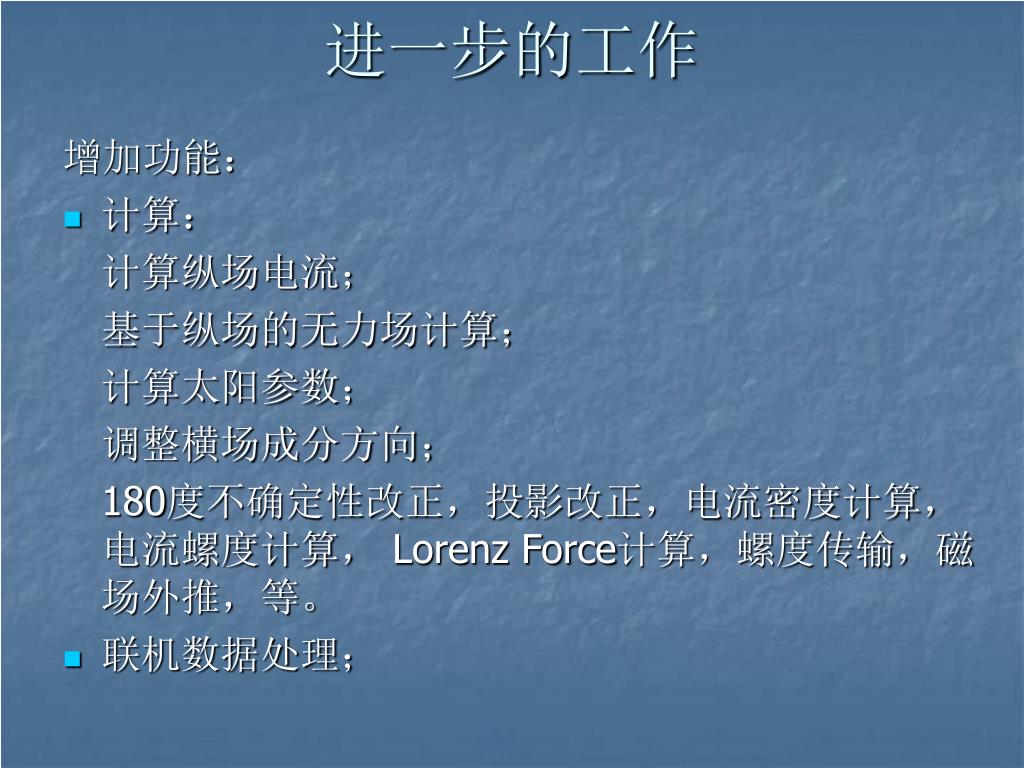

  15. 进一步的工作 增加功能： • 计算： 计算纵场电流； 基于纵场的无力场计算； 计算太阳参数； 调整横场成分方向； 180度不确定性改正，投影改正，电流密度计算，电流螺度计算， Lorenz Force计算，螺度传输，磁场外推，等。 • 联机数据处理；

  16. 谢谢
