Presentation Transcript
slide3

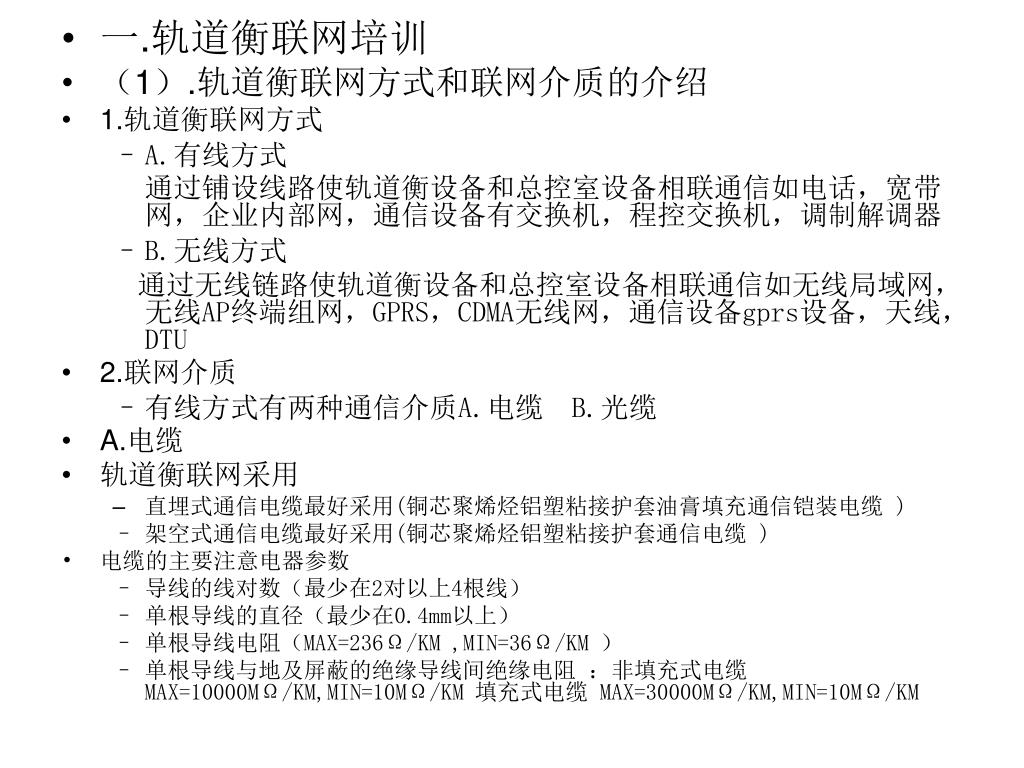

一.轨道衡联网培训
  • (1).轨道衡联网方式和联网介质的介绍
  • 1.轨道衡联网方式
    • A.有线方式

通过铺设线路使轨道衡设备和总控室设备相联通信如电话,宽带网,企业内部网,通信设备有交换机,程控交换机,调制解调器

    • B.无线方式

通过无线链路使轨道衡设备和总控室设备相联通信如无线局域网,无线AP终端组网,GPRS,CDMA无线网,通信设备gprs设备,天线,DTU

  • 2.联网介质
    • 有线方式有两种通信介质A.电缆 B.光缆
  • A.电缆
  • 轨道衡联网采用
    • 直埋式通信电缆最好采用(铜芯聚烯烃铝塑粘接护套油膏填充通信铠装电缆 )
    • 架空式通信电缆最好采用(铜芯聚烯烃铝塑粘接护套通信电缆 )
  • 电缆的主要注意电器参数
    • 导线的线对数(最少在2对以上4根线)
    • 单根导线的直径(最少在0.4mm以上)
    • 单根导线电阻(MAX=236Ω/KM ,MIN=36Ω/KM )
    • 单根导线与地及屏蔽的绝缘导线间绝缘电阻 :非填充式电缆 MAX=10000MΩ/KM,MIN=10MΩ/KM 填充式电缆 MAX=30000MΩ/KM,MIN=10MΩ/KM
slide4

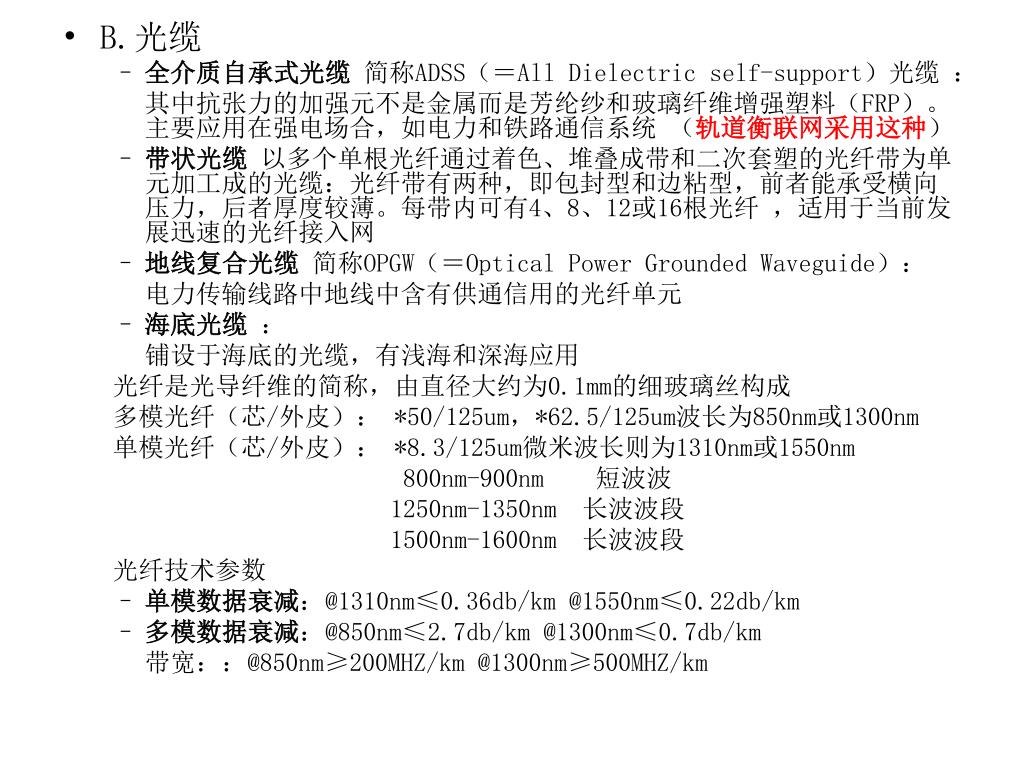

B.光缆
    • 全介质自承式光缆 简称ADSS(=All Dielectric self-support)光缆 :

其中抗张力的加强元不是金属而是芳纶纱和玻璃纤维增强塑料(FRP)。主要应用在强电场合,如电力和铁路通信系统 (轨道衡联网采用这种)

    • 带状光缆 以多个单根光纤通过着色、堆叠成带和二次套塑的光纤带为单元加工成的光缆:光纤带有两种,即包封型和边粘型,前者能承受横向压力,后者厚度较薄。每带内可有4、8、12或16根光纤 ,适用于当前发展迅速的光纤接入网
    • 地线复合光缆 简称OPGW(=Optical Power Grounded Waveguide):

电力传输线路中地线中含有供通信用的光纤单元

    • 海底光缆 :

铺设于海底的光缆,有浅海和深海应用

光纤是光导纤维的简称,由直径大约为0.1mm的细玻璃丝构成

多模光纤(芯/外皮): *50/125um,*62.5/125um波长为850nm或1300nm

单模光纤(芯/外皮): *8.3/125um微米波长则为1310nm或1550nm

800nm-900nm    短波波

1250nm-1350nm  长波波段

1500nm-1600nm  长波波段

光纤技术参数

    • 单模数据衰减:@1310nm≤0.36db/km @1550nm≤0.22db/km
    • 多模数据衰减:@850nm≤2.7db/km @1300nm≤0.7db/km

带宽::@850nm≥200MHZ/km @1300nm≥500MHZ/km

slide5

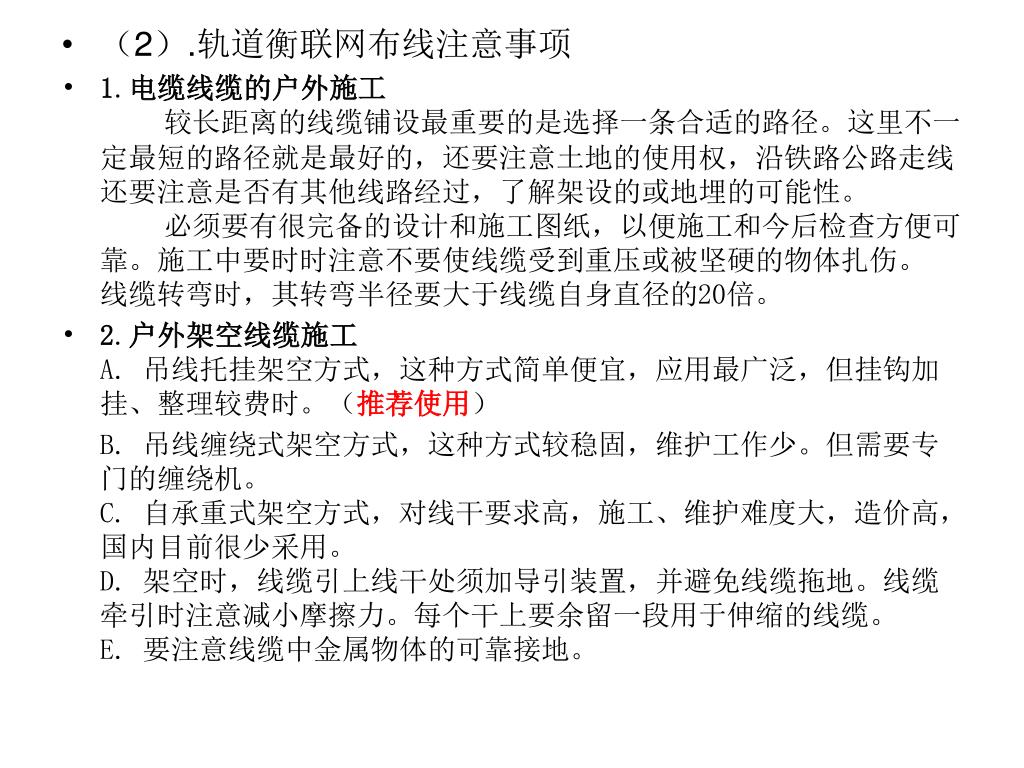

(2).轨道衡联网布线注意事项
  • 1.电缆线缆的户外施工较长距离的线缆铺设最重要的是选择一条合适的路径。这里不一定最短的路径就是最好的,还要注意土地的使用权,沿铁路公路走线还要注意是否有其他线路经过,了解架设的或地埋的可能性。 必须要有很完备的设计和施工图纸,以便施工和今后检查方便可靠。施工中要时时注意不要使线缆受到重压或被坚硬的物体扎伤。线缆转弯时,其转弯半径要大于线缆自身直径的20倍。
  • 2.户外架空线缆施工A. 吊线托挂架空方式,这种方式简单便宜,应用最广泛,但挂钩加挂、整理较费时。(推荐使用)

B. 吊线缠绕式架空方式,这种方式较稳固,维护工作少。但需要专门的缠绕机。C. 自承重式架空方式,对线干要求高,施工、维护难度大,造价高,国内目前很少采用。D. 架空时,线缆引上线干处须加导引装置,并避免线缆拖地。线缆牵引时注意减小摩擦力。每个干上要余留一段用于伸缩的线缆。E. 要注意线缆中金属物体的可靠接地。

slide6

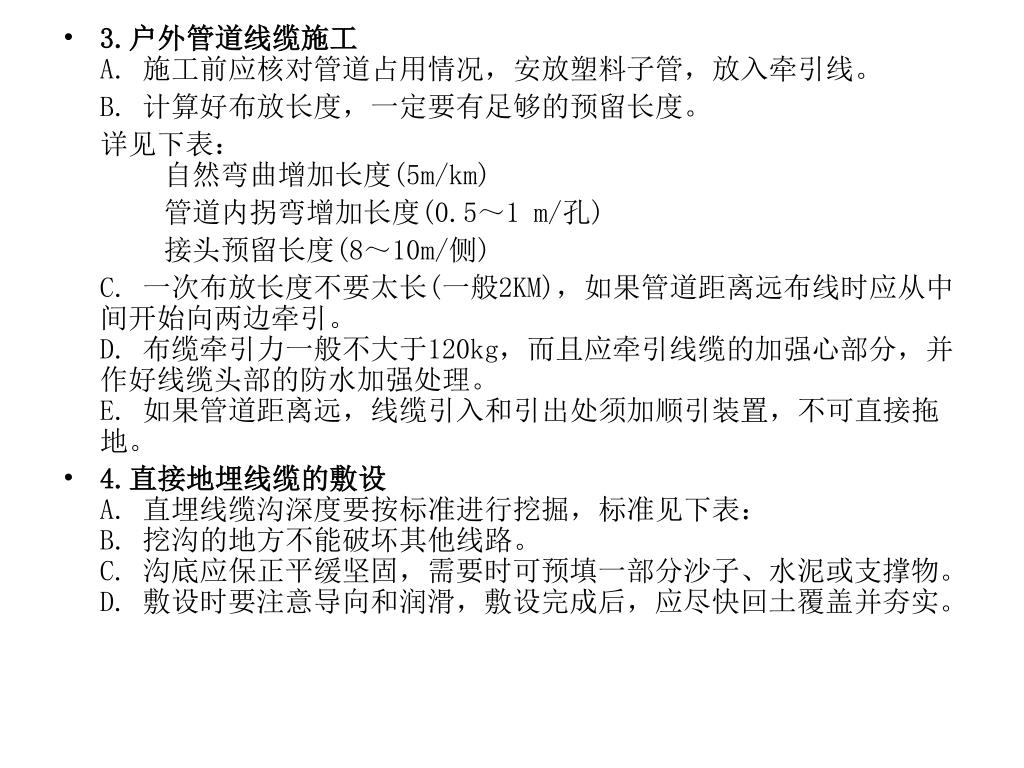

3.户外管道线缆施工A. 施工前应核对管道占用情况,安放塑料子管,放入牵引线。

B. 计算好布放长度,一定要有足够的预留长度。

详见下表: 自然弯曲增加长度(5m/km)

管道内拐弯增加长度(0.5~1 m/孔)

接头预留长度(8~10m/侧)

C. 一次布放长度不要太长(一般2KM),如果管道距离远布线时应从中间开始向两边牵引。D. 布缆牵引力一般不大于120kg,而且应牵引线缆的加强心部分,并作好线缆头部的防水加强处理。E. 如果管道距离远,线缆引入和引出处须加顺引装置,不可直接拖地。

  • 4.直接地埋线缆的敷设A. 直埋线缆沟深度要按标准进行挖掘,标准见下表:B. 挖沟的地方不能破坏其他线路。C. 沟底应保正平缓坚固,需要时可预填一部分沙子、水泥或支撑物。D. 敷设时要注意导向和润滑,敷设完成后,应尽快回土覆盖并夯实。
slide7

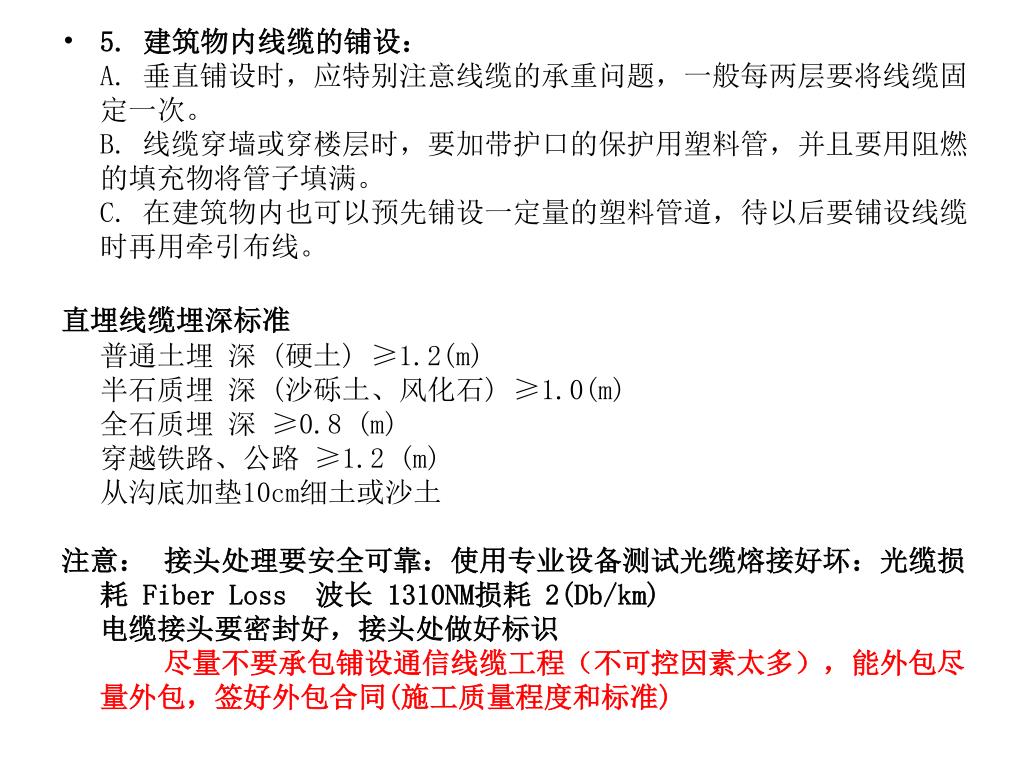

5. 建筑物内线缆的铺设:A. 垂直铺设时,应特别注意线缆的承重问题,一般每两层要将线缆固定一次。B. 线缆穿墙或穿楼层时,要加带护口的保护用塑料管,并且要用阻燃的填充物将管子填满。C. 在建筑物内也可以预先铺设一定量的塑料管道,待以后要铺设线缆时再用牵引布线。

直埋线缆埋深标准普通土埋 深 (硬土) ≥1.2(m)半石质埋 深 (沙砾土、风化石) ≥1.0(m)全石质埋 深 ≥0.8 (m)穿越铁路、公路 ≥1.2 (m)

从沟底加垫10cm细土或沙土

注意: 接头处理要安全可靠:使用专业设备测试光缆熔接好坏:光缆损耗 Fiber Loss 波长 1310NM损耗 2(Db/km)

电缆接头要密封好,接头处做好标识

尽量不要承包铺设通信线缆工程(不可控因素太多),能外包尽 量外包,签好外包合同(施工质量程度和标准)

slide9

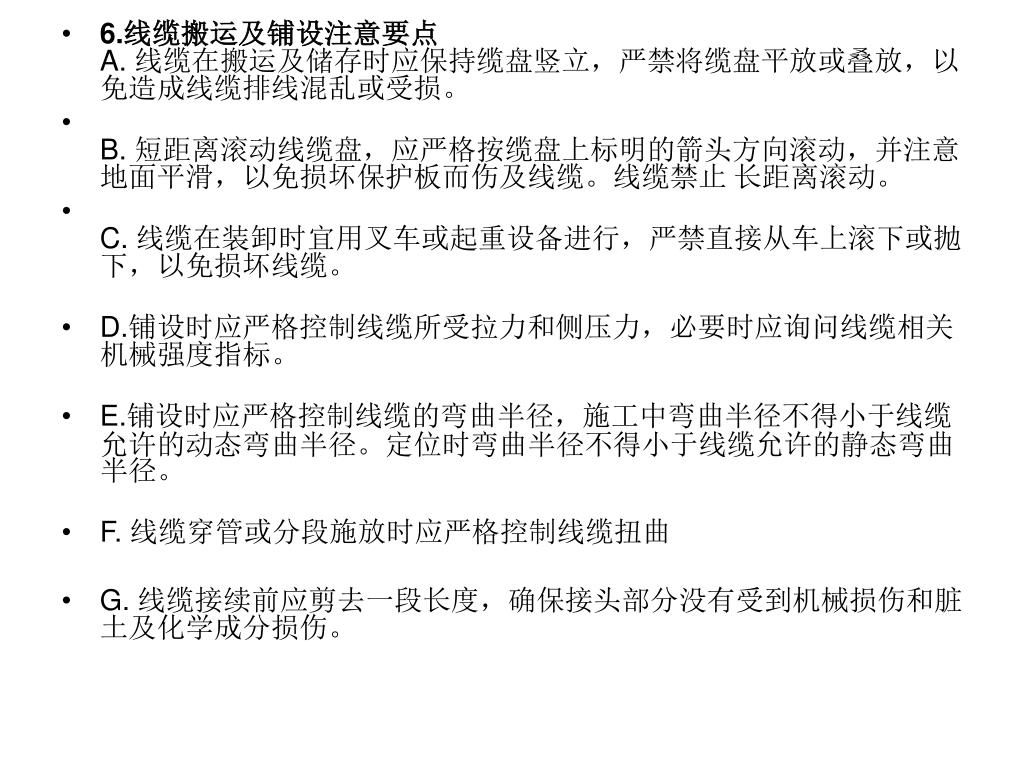

6.线缆搬运及铺设注意要点 A. 线缆在搬运及储存时应保持缆盘竖立,严禁将缆盘平放或叠放,以免造成线缆排线混乱或受损。
  • B. 短距离滚动线缆盘,应严格按缆盘上标明的箭头方向滚动,并注意地面平滑,以免损坏保护板而伤及线缆。线缆禁止 长距离滚动。
  • C. 线缆在装卸时宜用叉车或起重设备进行,严禁直接从车上滚下或抛下,以免损坏线缆。
  • D.铺设时应严格控制线缆所受拉力和侧压力,必要时应询问线缆相关机械强度指标。
  • E.铺设时应严格控制线缆的弯曲半径,施工中弯曲半径不得小于线缆允许的动态弯曲半径。定位时弯曲半径不得小于线缆允许的静态弯曲半径。
  • F. 线缆穿管或分段施放时应严格控制线缆扭曲
  • G. 线缆接续前应剪去一段长度,确保接头部分没有受到机械损伤和脏 土及化学成分损伤。
slide10

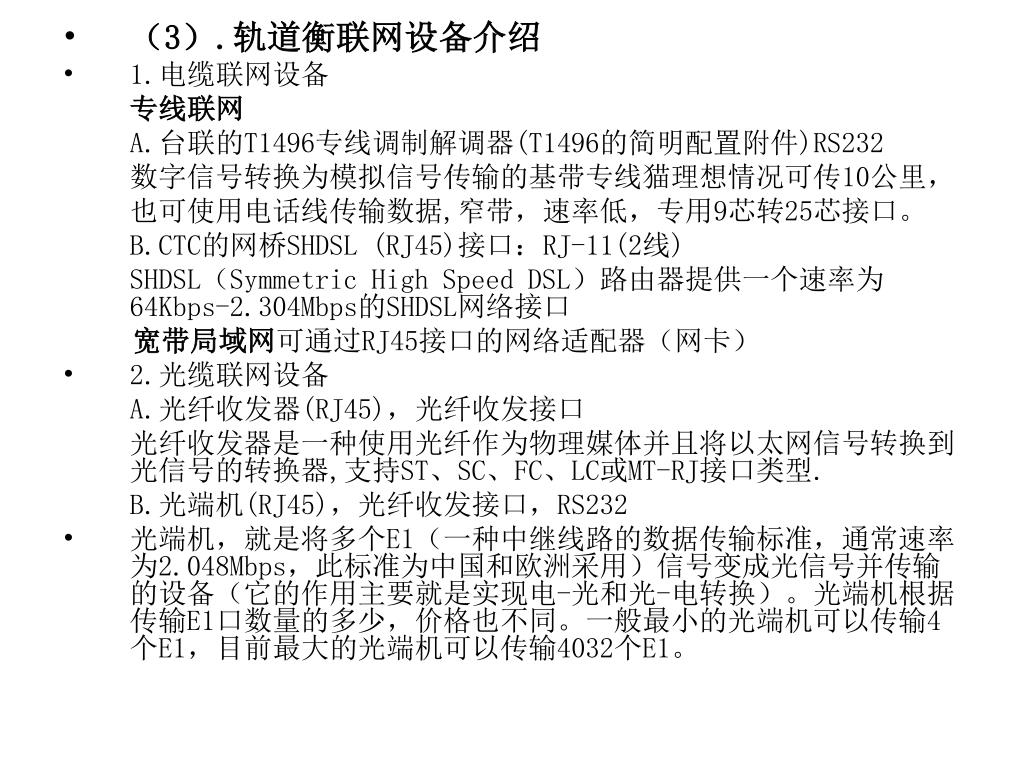

(3).轨道衡联网设备介绍
  • 1.电缆联网设备

专线联网

A.台联的T1496专线调制解调器(T1496的简明配置附件)RS232

数字信号转换为模拟信号传输的基带专线猫理想情况可传10公里,

也可使用电话线传输数据,窄带,速率低,专用9芯转25芯接口。

B.CTC的网桥SHDSL (RJ45)接口:RJ-11(2线)

SHDSL(Symmetric High Speed DSL)路由器提供一个速率为64Kbps-2.304Mbps的SHDSL网络接口

宽带局域网可通过RJ45接口的网络适配器(网卡)

  • 2.光缆联网设备

A.光纤收发器(RJ45),光纤收发接口

光纤收发器是一种使用光纤作为物理媒体并且将以太网信号转换到光信号的转换器,支持ST、SC、FC、LC或MT-RJ接口类型.

B.光端机(RJ45),光纤收发接口,RS232

  • 光端机,就是将多个E1(一种中继线路的数据传输标准,通常速率为2.048Mbps,此标准为中国和欧洲采用)信号变成光信号并传输的设备(它的作用主要就是实现电-光和光-电转换)。光端机根据传输E1口数量的多少,价格也不同。一般最小的光端机可以传输4个E1,目前最大的光端机可以传输4032个E1。
slide11

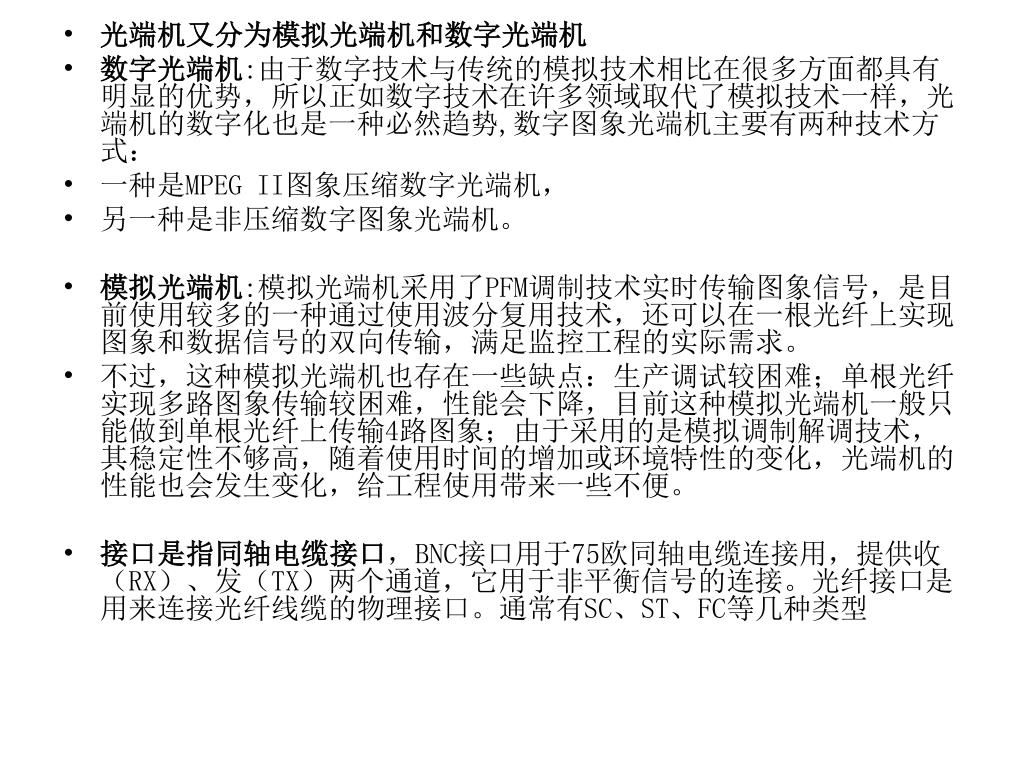

光端机又分为模拟光端机和数字光端机
  • 数字光端机:由于数字技术与传统的模拟技术相比在很多方面都具有明显的优势,所以正如数字技术在许多领域取代了模拟技术一样,光端机的数字化也是一种必然趋势,数字图象光端机主要有两种技术方式:
  • 一种是MPEG II图象压缩数字光端机,
  • 另一种是非压缩数字图象光端机。
  • 模拟光端机:模拟光端机采用了PFM调制技术实时传输图象信号,是目前使用较多的一种通过使用波分复用技术,还可以在一根光纤上实现图象和数据信号的双向传输,满足监控工程的实际需求。
  • 不过,这种模拟光端机也存在一些缺点:生产调试较困难;单根光纤实现多路图象传输较困难,性能会下降,目前这种模拟光端机一般只能做到单根光纤上传输4路图象;由于采用的是模拟调制解调技术,其稳定性不够高,随着使用时间的增加或环境特性的变化,光端机的性能也会发生变化,给工程使用带来一些不便。
  • 接口是指同轴电缆接口,BNC接口用于75欧同轴电缆连接用,提供收(RX)、发(TX)两个通道,它用于非平衡信号的连接。光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型
slide12

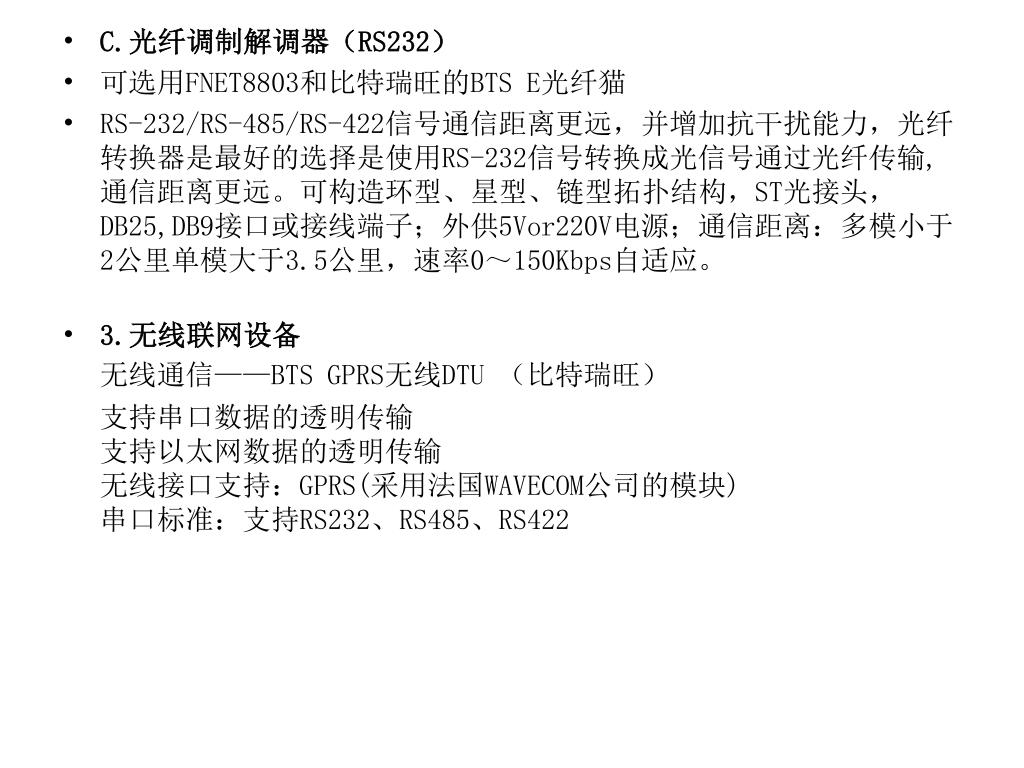

C.光纤调制解调器(RS232)
  • 可选用FNET8803和比特瑞旺的BTS E光纤猫
  • RS-232/RS-485/RS-422信号通信距离更远,并增加抗干扰能力,光纤转换器是最好的选择是使用RS-232信号转换成光信号通过光纤传输,通信距离更远。可构造环型、星型、链型拓扑结构,ST光接头,DB25,DB9接口或接线端子;外供5Vor220V电源;通信距离:多模小于2公里单模大于3.5公里,速率0~150Kbps自适应。
  • 3.无线联网设备

无线通信——BTS GPRS无线DTU (比特瑞旺)

支持串口数据的透明传输支持以太网数据的透明传输无线接口支持:GPRS(采用法国WAVECOM公司的模块)串口标准:支持RS232、RS485、RS422

slide13
(4).轨道衡联网设备配置及各种接口说明(看图片)(4).轨道衡联网设备配置及各种接口说明(看图片)
  • 1.轨道衡联网设备配置
  • T1496配置(有技术说明文档)
  • CTC网桥(有技术说明文档)
  • 光纤收发器(有技术说明文档)
  • 光端机(有技术说明文档)

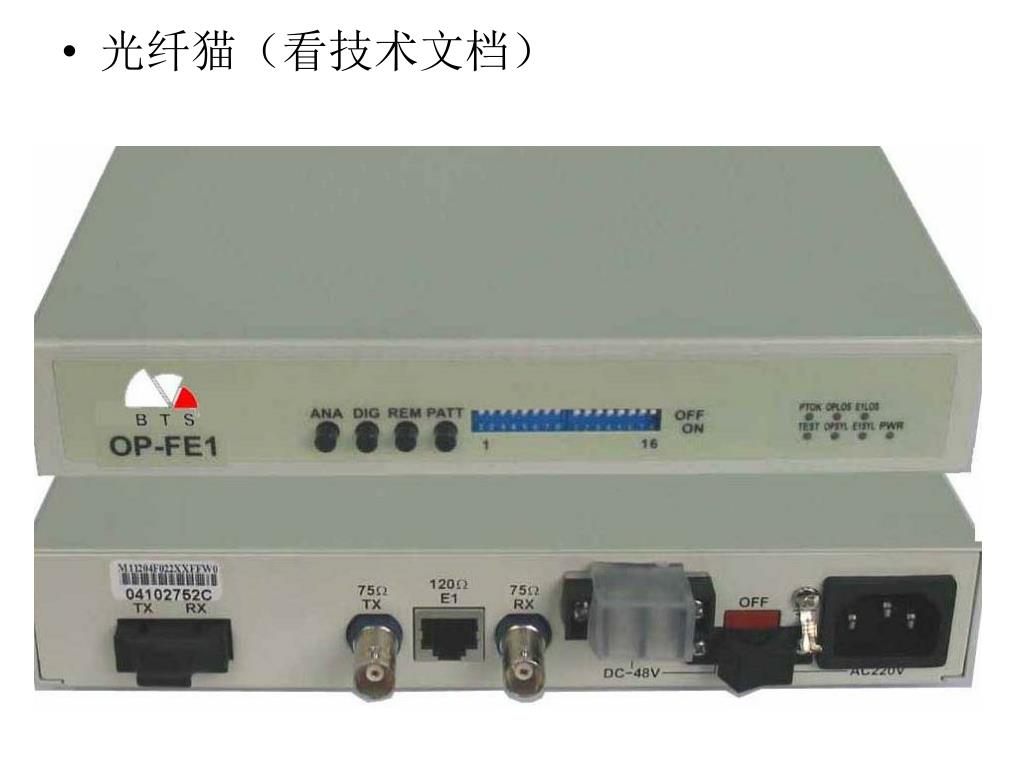

slide16

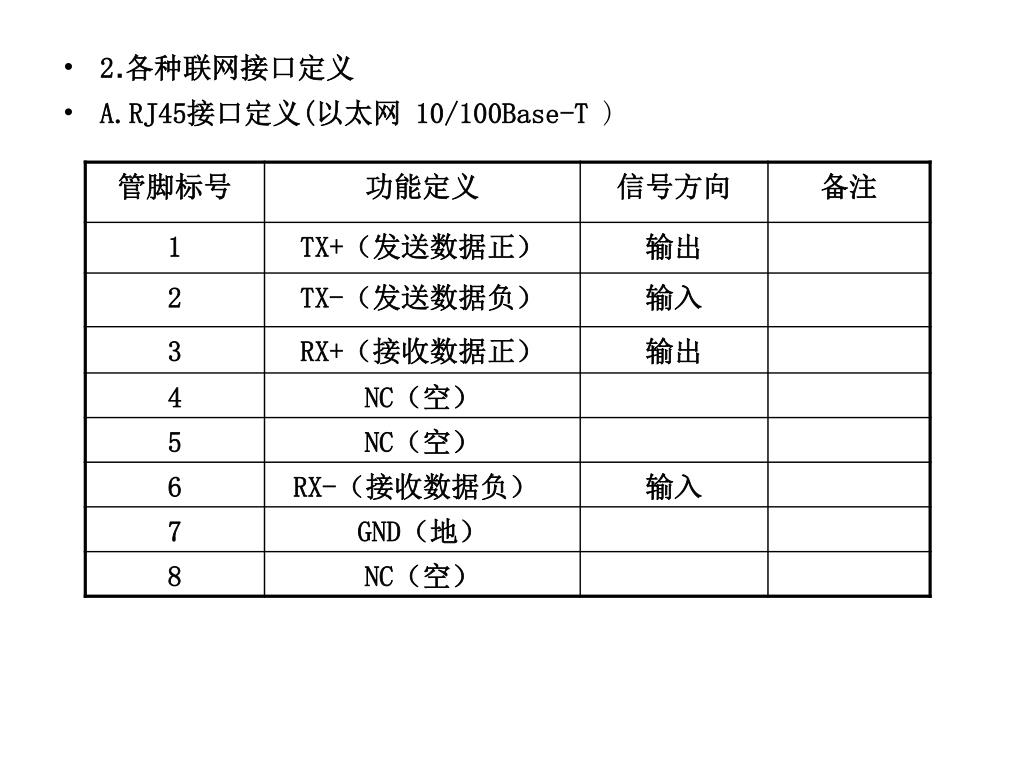

2.各种联网接口定义
  • A.RJ45接口定义(以太网 10/100Base-T )
slide18

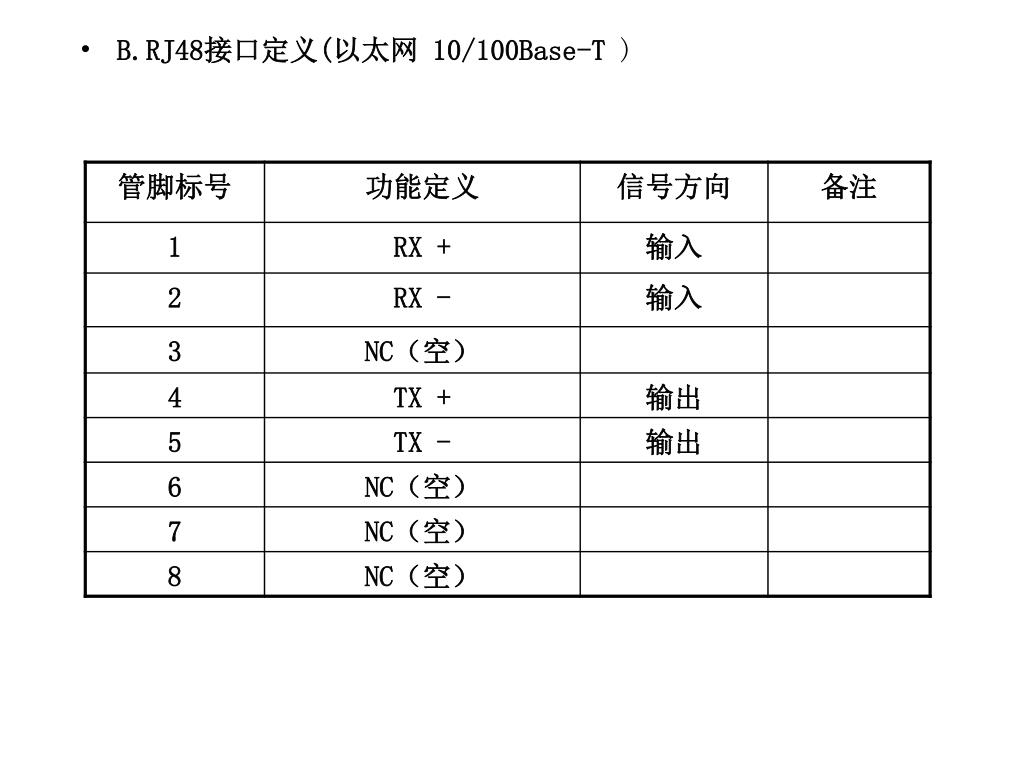

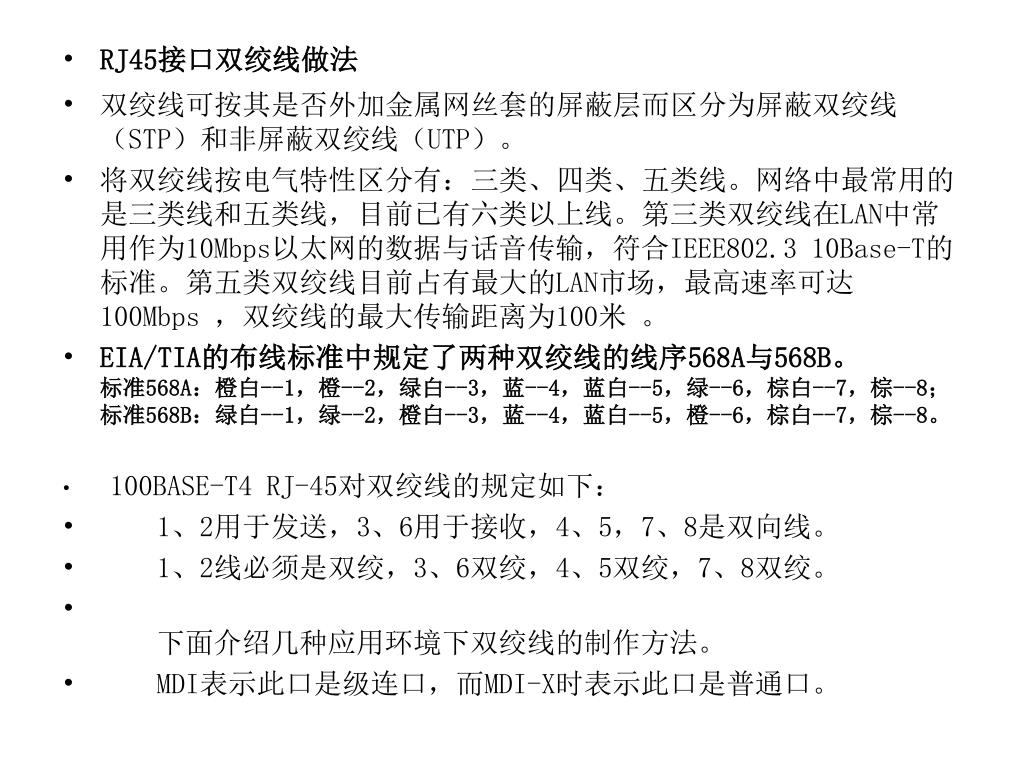

RJ45接口双绞线做法
  • 双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP)和非屏蔽双绞线(UTP)。
  • 将双绞线按电气特性区分有:三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps ,双绞线的最大传输距离为100米 。
  • EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。标准568A:橙白--1,橙--2,绿白--3,蓝--4,蓝白--5,绿--6,棕白--7,棕--8;标准568B:绿白--1,绿--2,橙白--3,蓝--4,蓝白--5,橙--6,棕白--7,棕--8。
  • 100BASE-T4 RJ-45对双绞线的规定如下:
  • 1、2用于发送,3、6用于接收,4、5,7、8是双向线。
  • 1、2线必须是双绞,3、6双绞,4、5双绞,7、8双绞。
  •   下面介绍几种应用环境下双绞线的制作方法。
  • MDI表示此口是级连口,而MDI-X时表示此口是普通口。
slide19

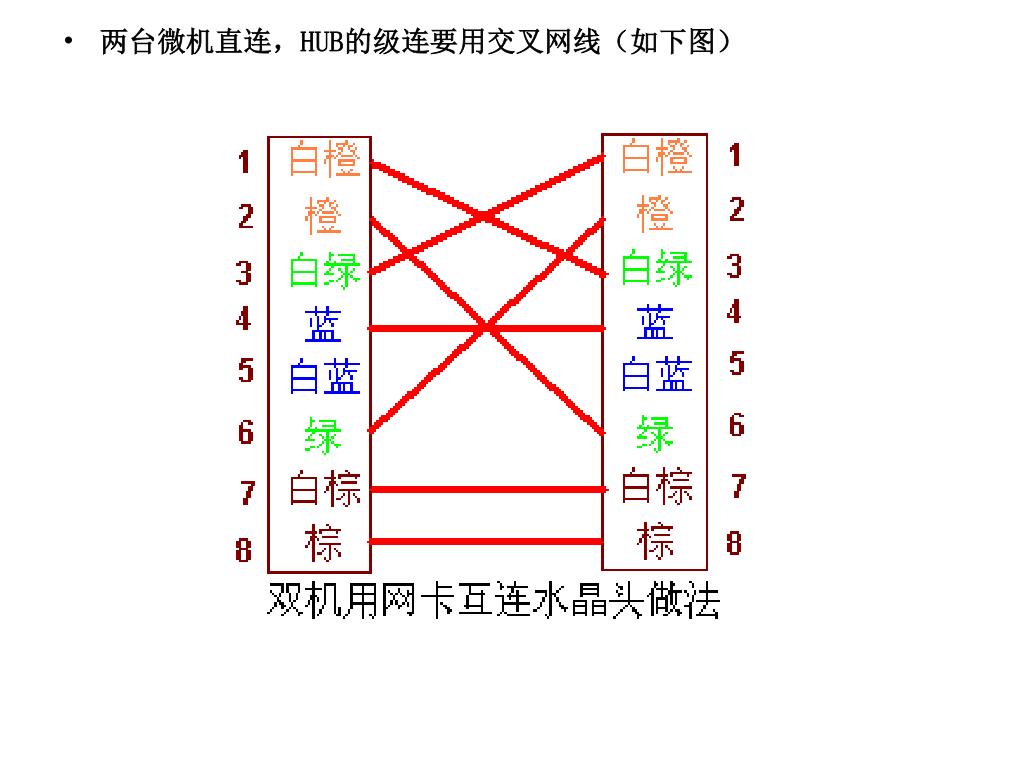

两台微机直连,HUB的级连要用交叉网线(如下图)两台微机直连,HUB的级连要用交叉网线(如下图)
slide20
RJ45的(TIA/EIA568B)直联线用的最多
  • 1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕两边一一对应
slide21

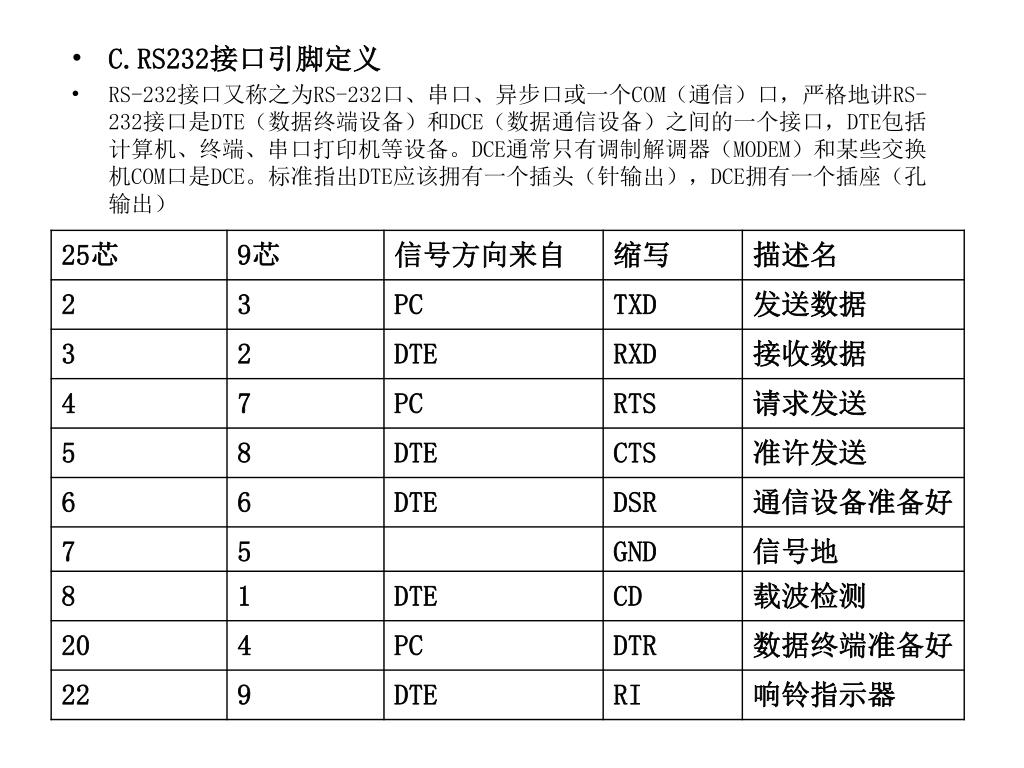

C.RS232接口引脚定义
  • RS-232接口又称之为RS-232口、串口、异步口或一个COM(通信)口,严格地讲RS-232接口是DTE(数据终端设备)和DCE(数据通信设备)之间的一个接口,DTE包括计算机、终端、串口打印机等设备。DCE通常只有调制解调器(MODEM)和某些交换机COM口是DCE。标准指出DTE应该拥有一个插头(针输出),DCE拥有一个插座(孔输出)
slide23

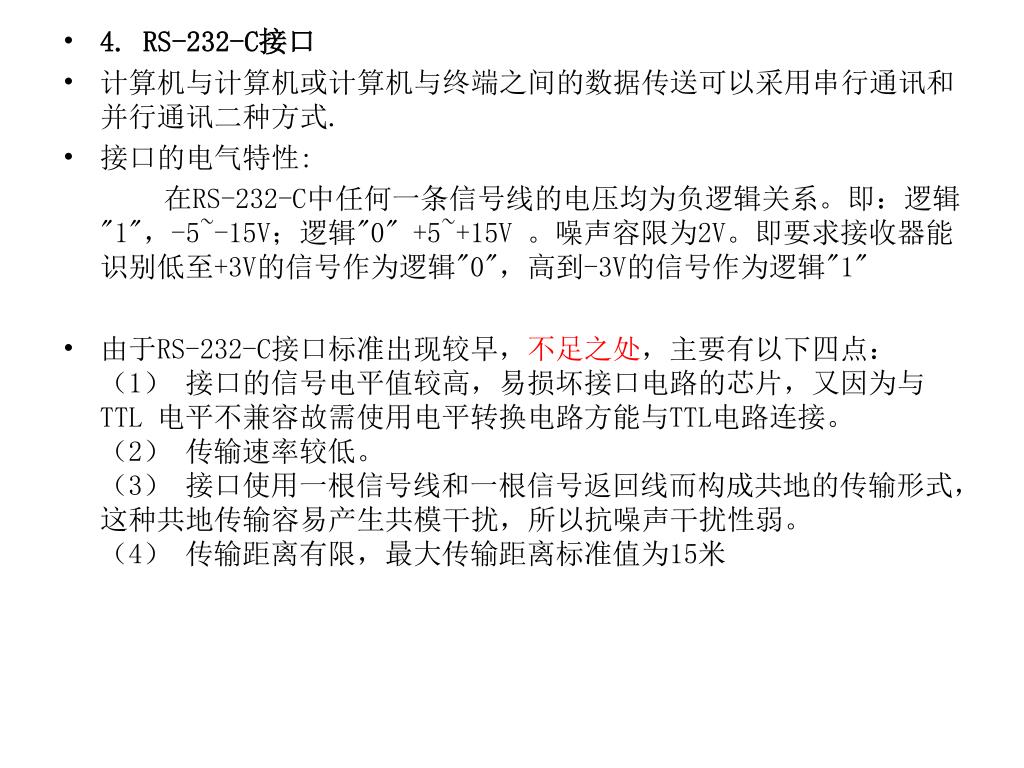

4. RS-232-C接口
  • 计算机与计算机或计算机与终端之间的数据传送可以采用串行通讯和并行通讯二种方式.
  • 接口的电气特性:

在RS-232-C中任何一条信号线的电压均为负逻辑关系。即:逻辑"1",-5~-15V;逻辑"0" +5~+15V 。噪声容限为2V。即要求接收器能识别低至+3V的信号作为逻辑"0",高到-3V的信号作为逻辑"1"

  • 由于RS-232-C接口标准出现较早,不足之处,主要有以下四点:(1) 接口的信号电平值较高,易损坏接口电路的芯片,又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。(2) 传输速率较低。(3) 接口使用一根信号线和一根信号返回线而构成共地的传输形式,这种共地传输容易产生共模干扰,所以抗噪声干扰性弱。(4) 传输距离有限,最大传输距离标准值为15米
slide24

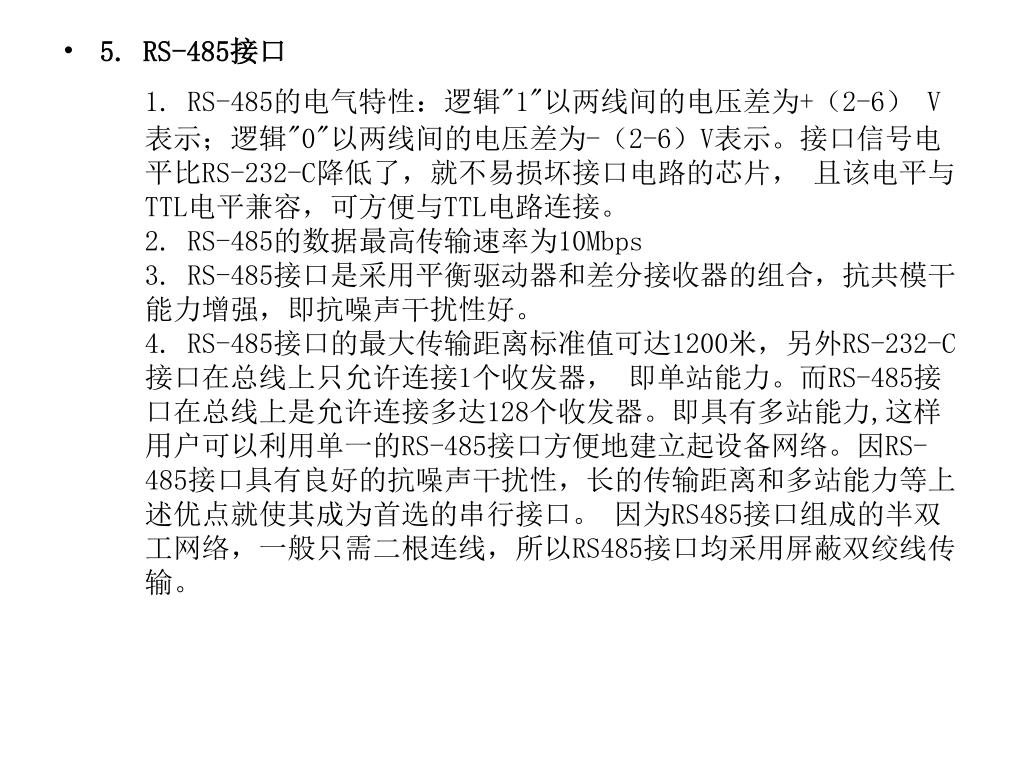

5. RS-485接口

1. RS-485的电气特性:逻辑"1"以两线间的电压差为+(2-6) V表示;逻辑"0"以两线间的电压差为-(2-6)V表示。接口信号电平比RS-232-C降低了,就不易损坏接口电路的芯片, 且该电平与TTL电平兼容,可方便与TTL电路连接。2. RS-485的数据最高传输速率为10Mbps3. RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干能力增强,即抗噪声干扰性好。4. RS-485接口的最大传输距离标准值可达1200米,另外RS-232-C接口在总线上只允许连接1个收发器, 即单站能力。而RS-485接口在总线上是允许连接多达128个收发器。即具有多站能力,这样用户可以利用单一的RS-485接口方便地建立起设备网络。因RS-485接口具有良好的抗噪声干扰性,长的传输距离和多站能力等上述优点就使其成为首选的串行接口。 因为RS485接口组成的半双工网络,一般只需二根连线,所以RS485接口均采用屏蔽双绞线传输。

slide25

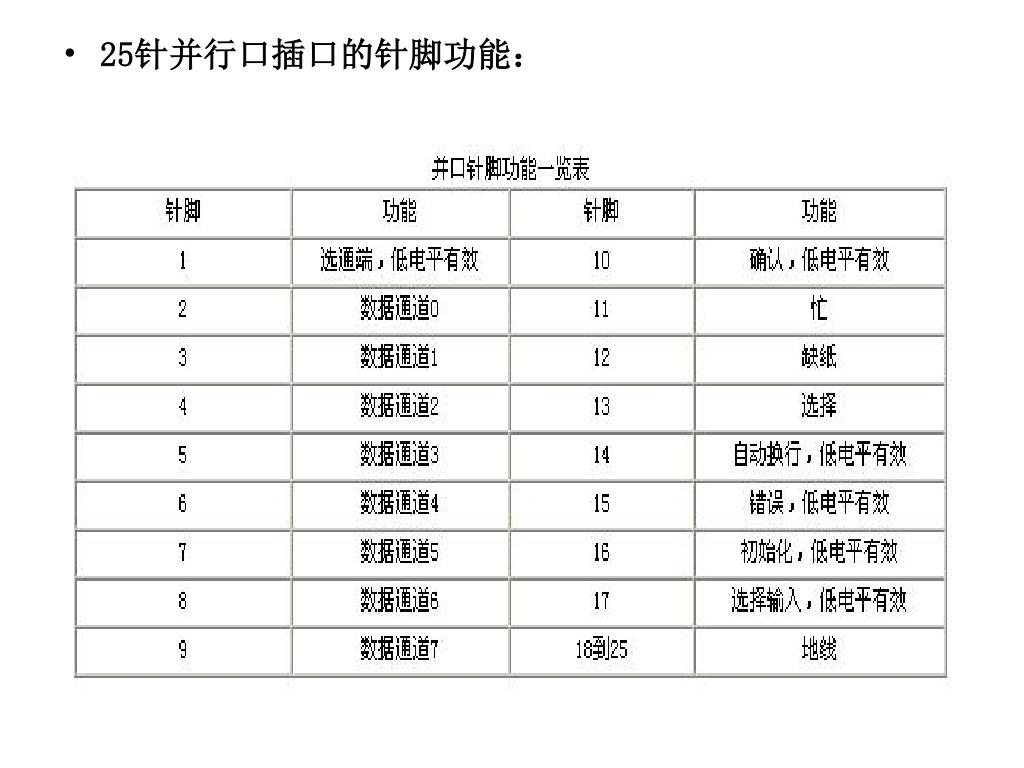

6.串口、并口引脚定义
  • 串行口的典型代表是RS-232C及其兼容插口,有9针和25针两类。9针串行口的针脚功能:
slide27

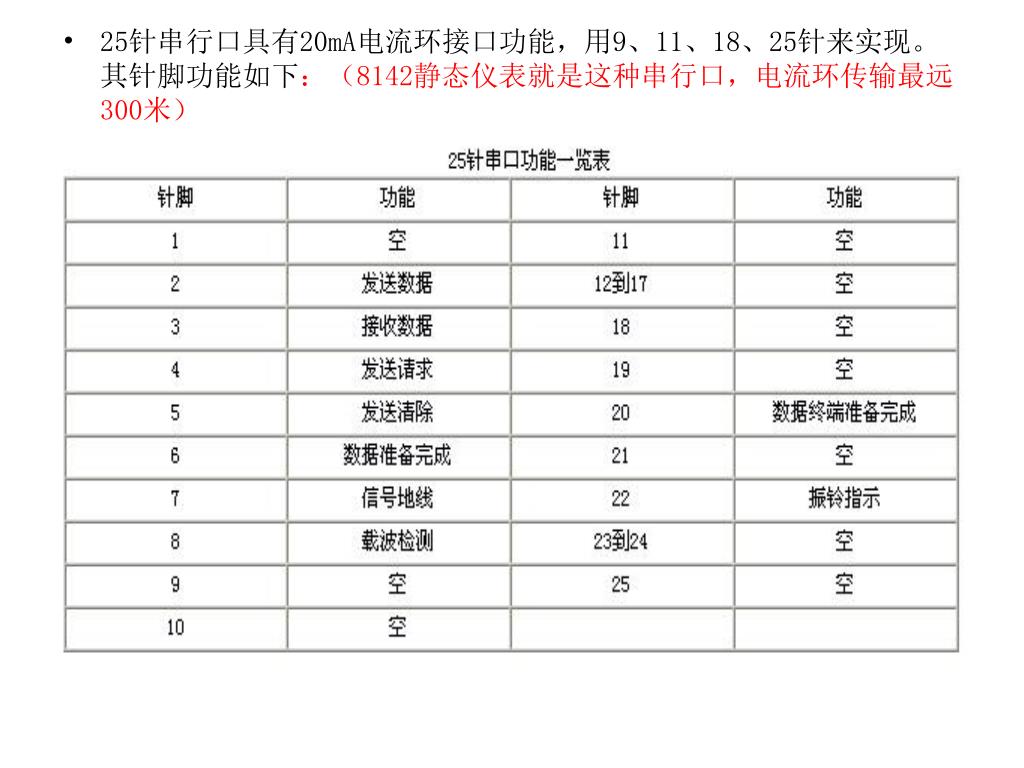

25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。其针脚功能如下:(8142静态仪表就是这种串行口,电流环传输最远300米)25针串行口具有20mA电流环接口功能,用9、11、18、25针来实现。其针脚功能如下:(8142静态仪表就是这种串行口,电流环传输最远300米)
slide28

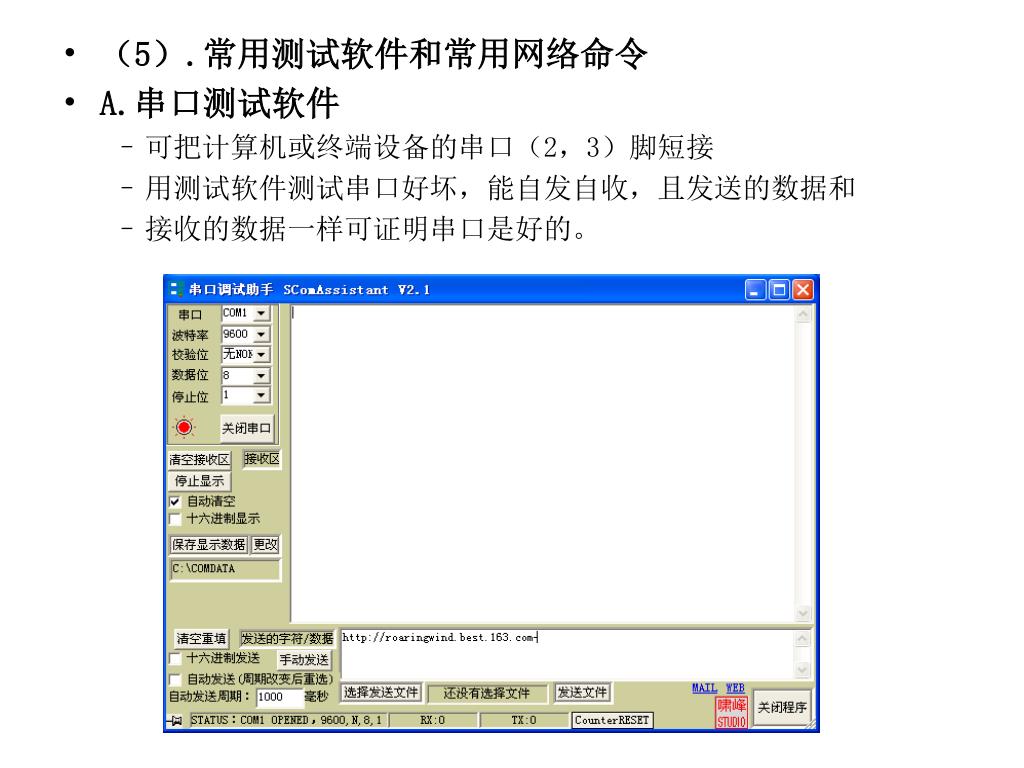

(5).常用测试软件和常用网络命令
  • A.串口测试软件
    • 可把计算机或终端设备的串口(2,3)脚短接
    • 用测试软件测试串口好坏,能自发自收,且发送的数据和
    • 接收的数据一样可证明串口是好的。

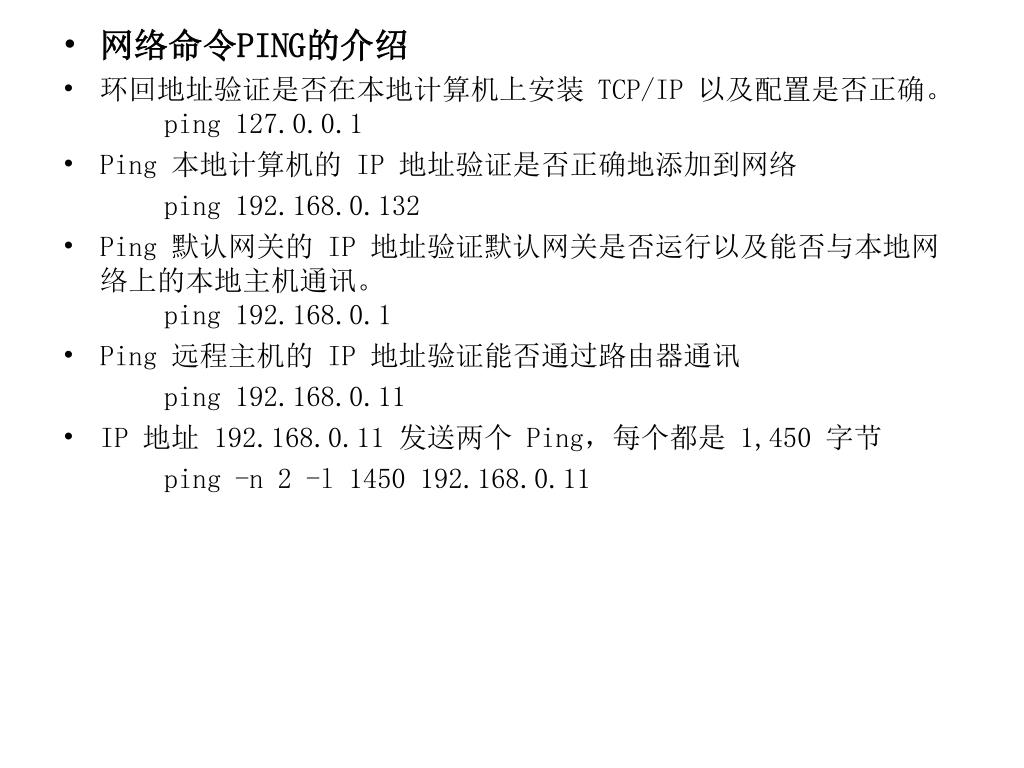

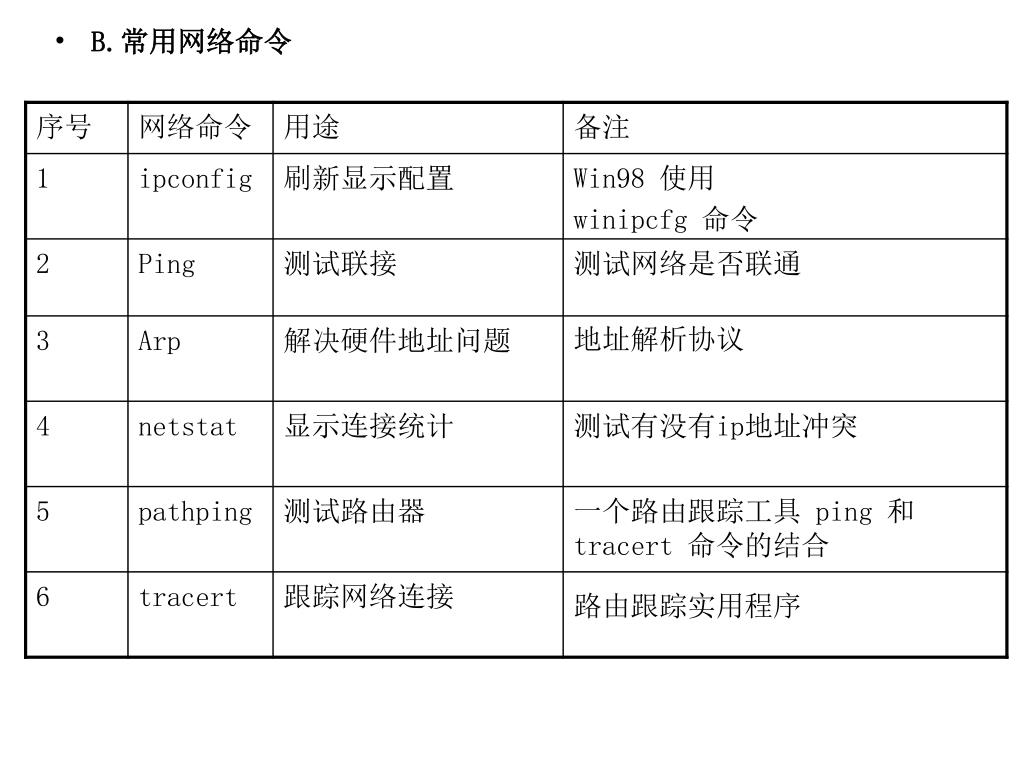

slide30
网络命令PING的介绍
  • 环回地址验证是否在本地计算机上安装 TCP/IP 以及配置是否正确。 ping 127.0.0.1
  • Ping 本地计算机的 IP 地址验证是否正确地添加到网络

ping 192.168.0.132

  • Ping 默认网关的 IP 地址验证默认网关是否运行以及能否与本地网络上的本地主机通讯。 ping 192.168.0.1
  • Ping 远程主机的 IP 地址验证能否通过路由器通讯

ping 192.168.0.11

  • IP 地址 192.168.0.11 发送两个 Ping,每个都是 1,450 字节

ping -n 2 -l 1450 192.168.0.11

slide32

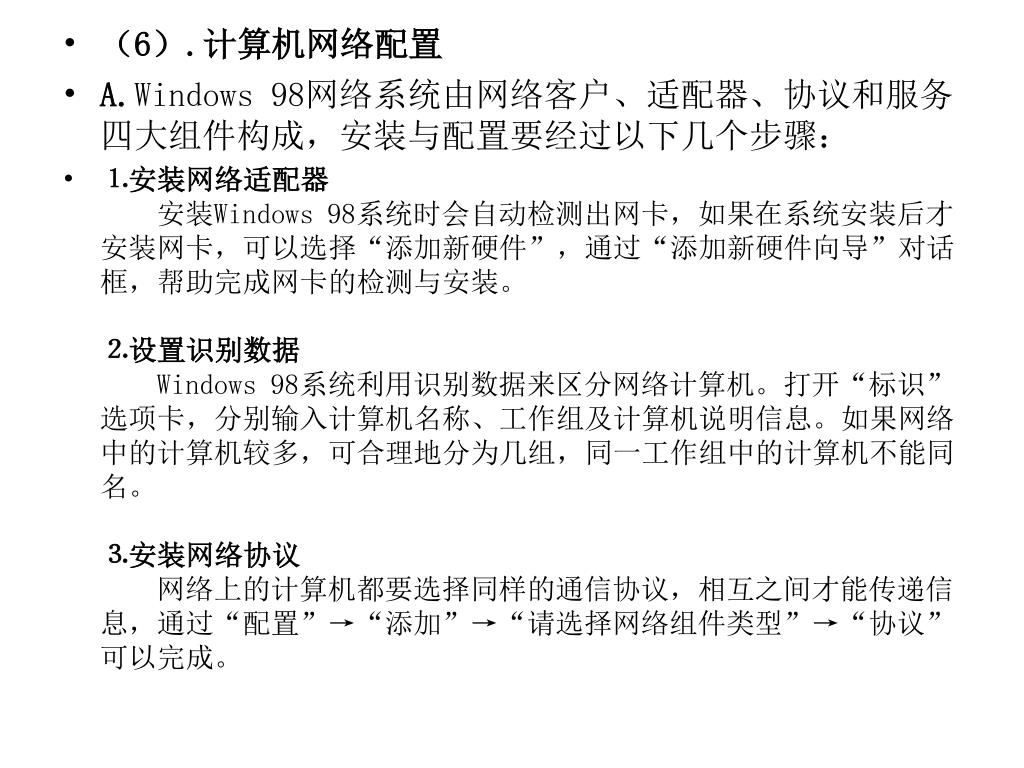

(6).计算机网络配置
  • A.Windows 98网络系统由网络客户、适配器、协议和服务四大组件构成,安装与配置要经过以下几个步骤:
  • ⒈安装网络适配器  安装Windows 98系统时会自动检测出网卡,如果在系统安装后才安装网卡,可以选择“添加新硬件”,通过“添加新硬件向导”对话框,帮助完成网卡的检测与安装。⒉设置识别数据Windows 98系统利用识别数据来区分网络计算机。打开“标识”选项卡,分别输入计算机名称、工作组及计算机说明信息。如果网络中的计算机较多,可合理地分为几组,同一工作组中的计算机不能同名。⒊安装网络协议  网络上的计算机都要选择同样的通信协议,相互之间才能传递信息,通过“配置”→“添加”→“请选择网络组件类型”→“协议”可以完成。
slide33

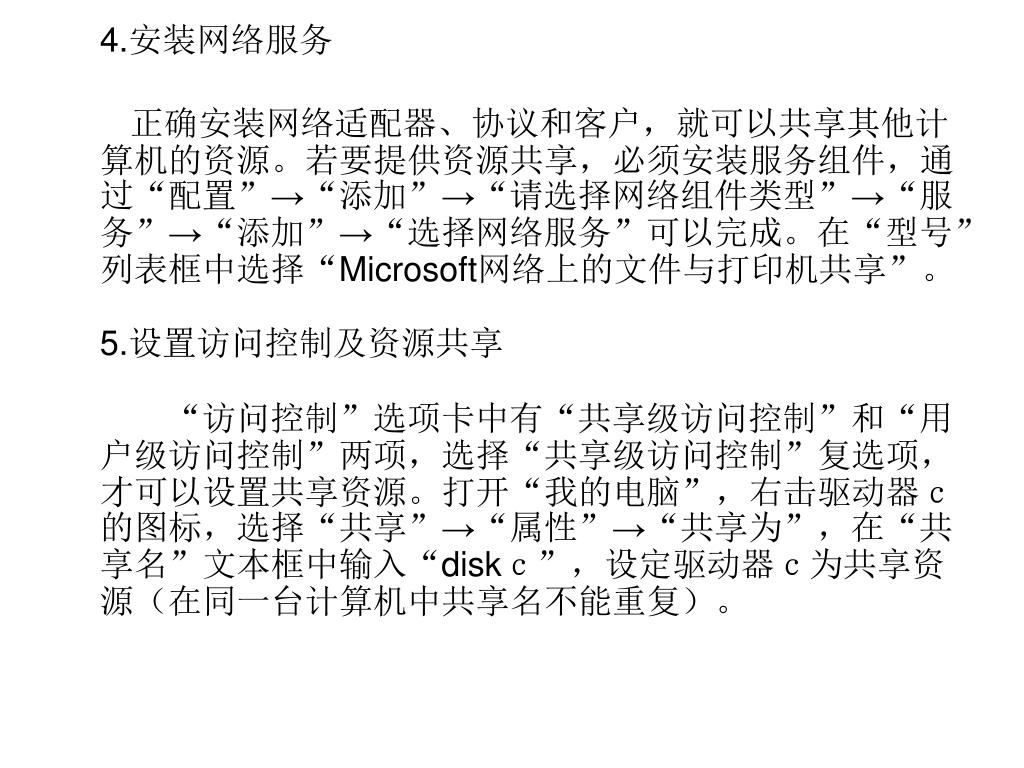

4.安装网络服务

  正确安装网络适配器、协议和客户,就可以共享其他计算机的资源。若要提供资源共享,必须安装服务组件,通过“配置”→“添加”→“请选择网络组件类型”→“服务”→“添加”→“选择网络服务”可以完成。在“型号”列表框中选择“Microsoft网络上的文件与打印机共享”。5.设置访问控制及资源共享  “访问控制”选项卡中有“共享级访问控制”和“用户级访问控制”两项,选择“共享级访问控制”复选项,才可以设置共享资源。打开“我的电脑”,右击驱动器c的图标,选择“共享”→“属性”→“共享为”,在“共享名”文本框中输入“diskc”,设定驱动器c为共享资源(在同一台计算机中共享名不能重复)。

slide34

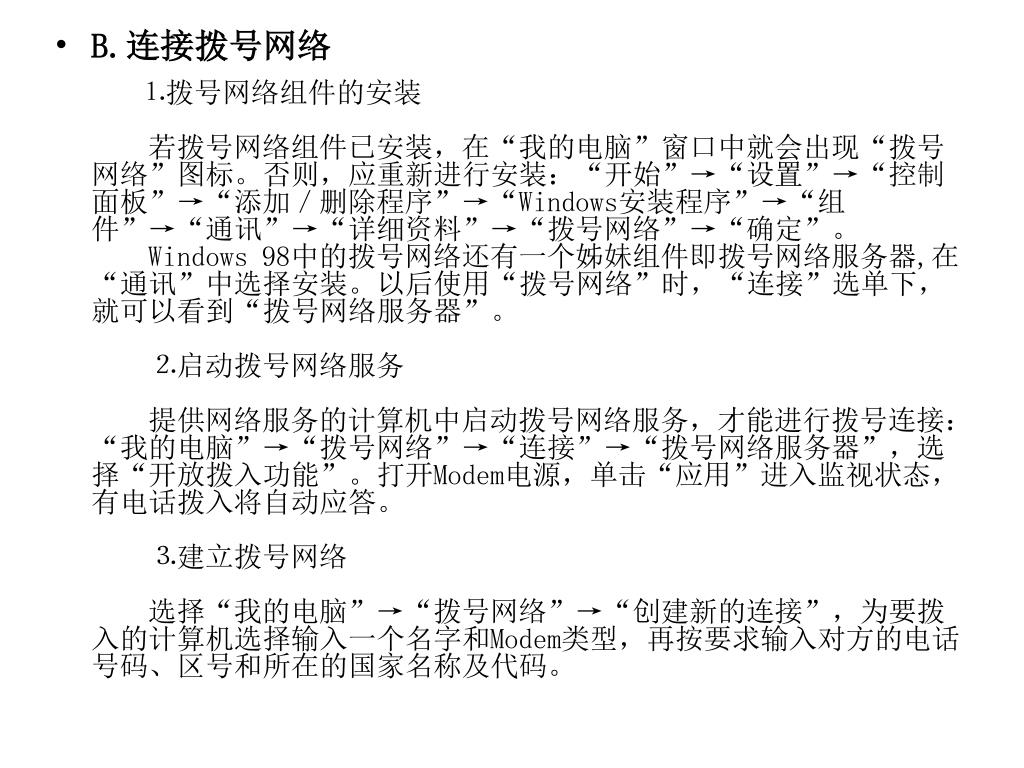

B.连接拨号网络⒈拨号网络组件的安装  若拨号网络组件已安装,在“我的电脑”窗口中就会出现“拨号网络”图标。否则,应重新进行安装:“开始”→“设置”→“控制面板”→“添加/删除程序”→“Windows安装程序”→“组件”→“通讯”→“详细资料”→“拨号网络”→“确定”。Windows 98中的拨号网络还有一个姊妹组件即拨号网络服务器,在“通讯”中选择安装。以后使用“拨号网络”时,“连接”选单下,就可以看到“拨号网络服务器”。  ⒉启动拨号网络服务  提供网络服务的计算机中启动拨号网络服务,才能进行拨号连接:“我的电脑”→“拨号网络”→“连接”→“拨号网络服务器”,选择“开放拨入功能”。打开Modem电源,单击“应用”进入监视状态,有电话拨入将自动应答。  ⒊建立拨号网络  选择“我的电脑”→“拨号网络”→“创建新的连接”,为要拨入的计算机选择输入一个名字和Modem类型,再按要求输入对方的电话号码、区号和所在的国家名称及代码。
slide35

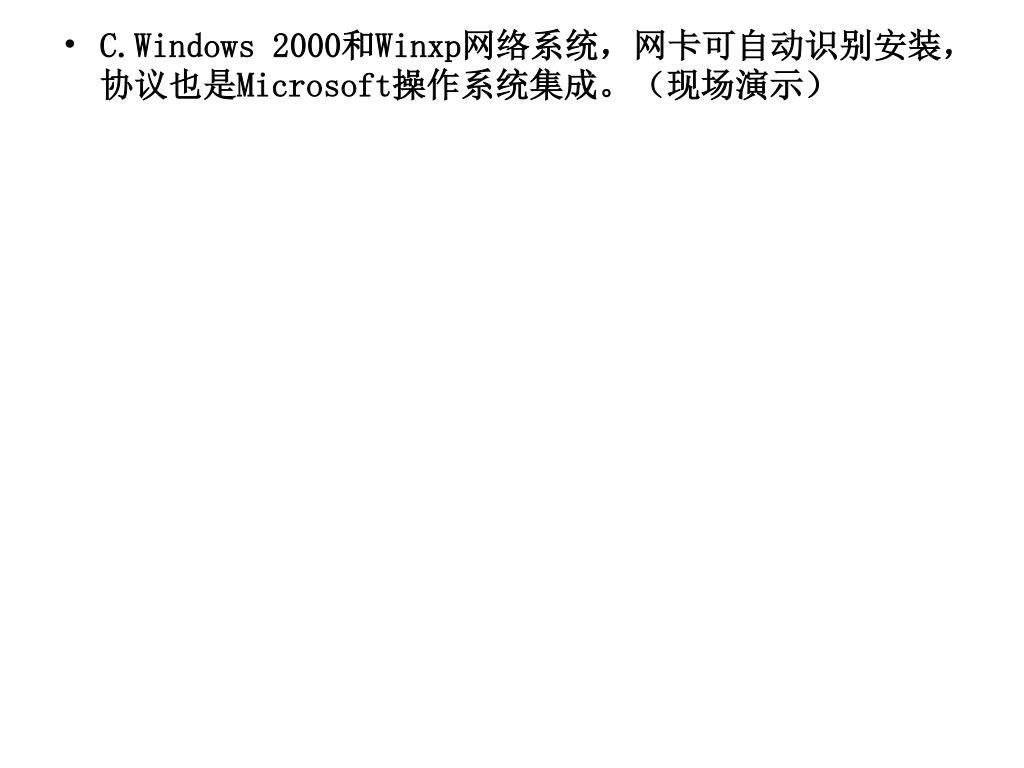

C.Windows 2000和Winxp网络系统,网卡可自动识别安装,协议也是Microsoft操作系统集成。(现场演示)

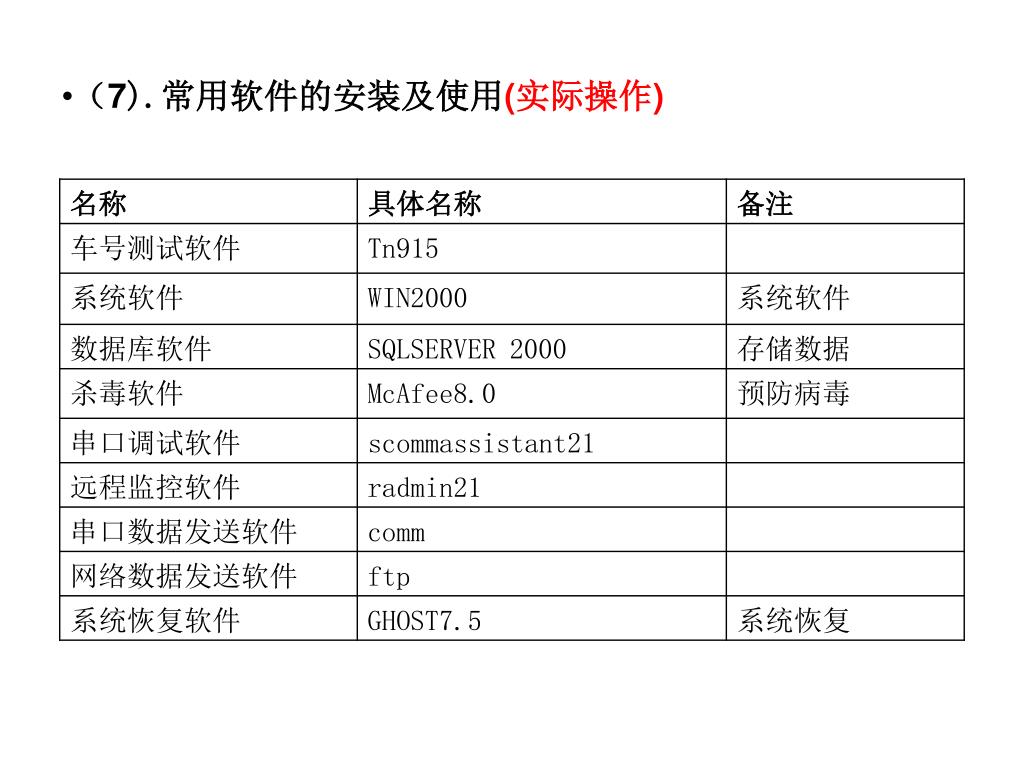

slide37

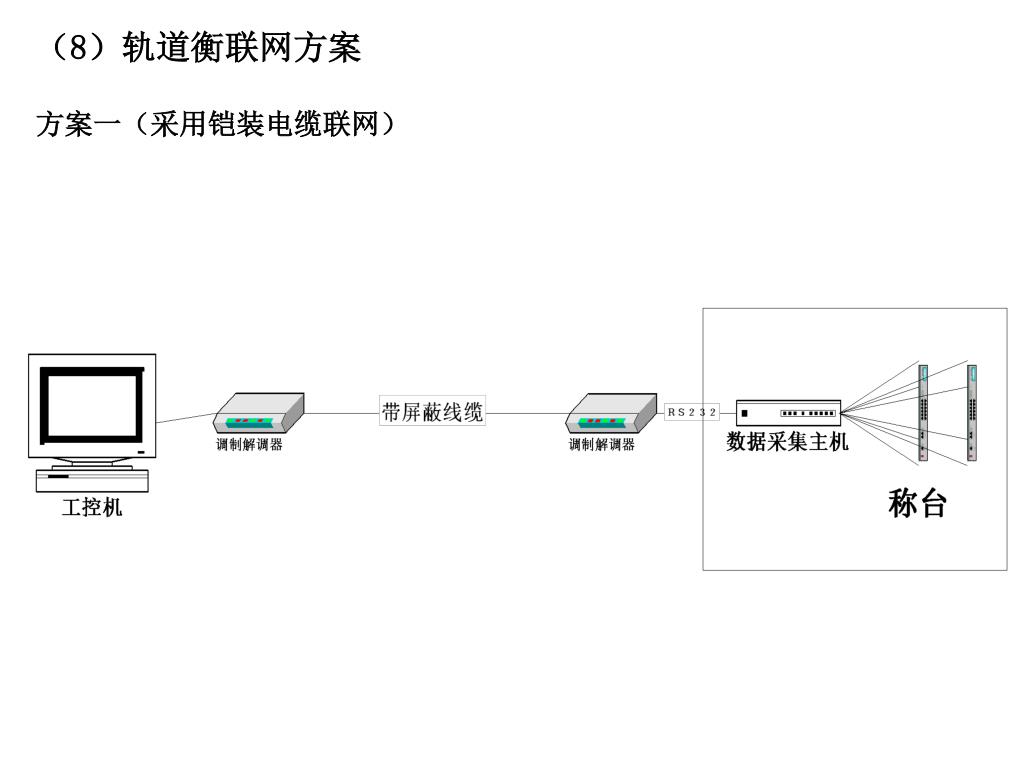

(8)轨道衡联网方案

方案一(采用铠装电缆联网)

slide41

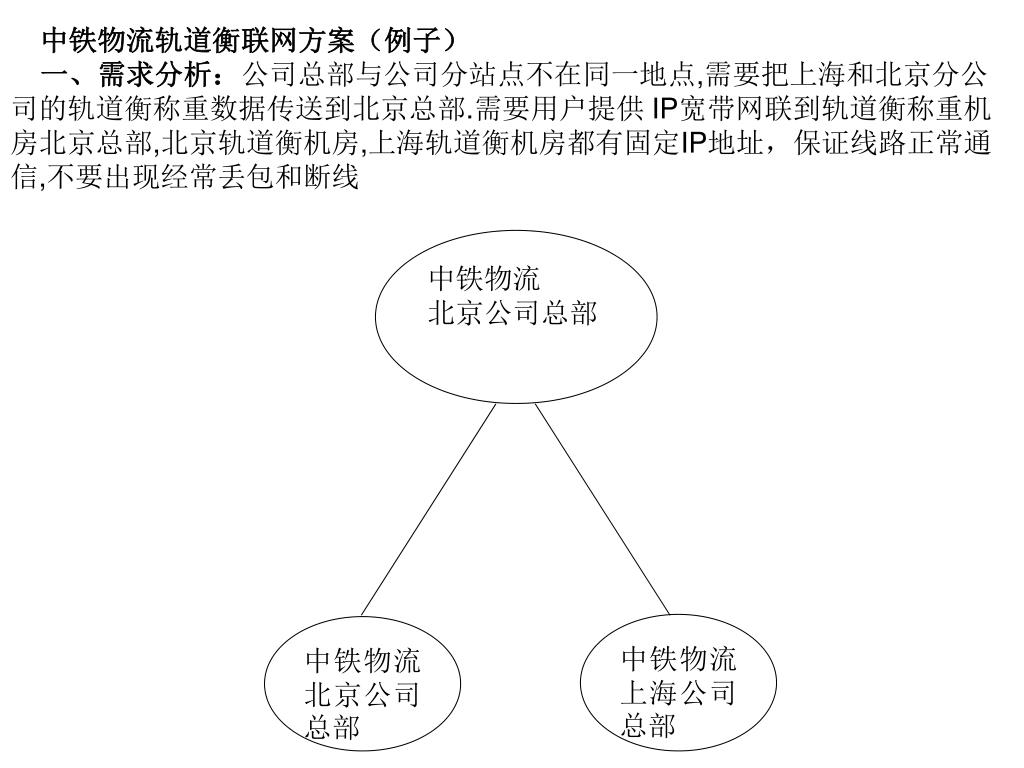

中铁物流轨道衡联网方案(例子)

一、需求分析:公司总部与公司分站点不在同一地点,需要把上海和北京分公司的轨道衡称重数据传送到北京总部.需要用户提供 IP宽带网联到轨道衡称重机房北京总部,北京轨道衡机房,上海轨道衡机房都有固定IP地址,保证线路正常通信,不要出现经常丢包和断线

中铁物流

北京公司总部

中铁物流上海公司总部

中铁物流北京公司总部

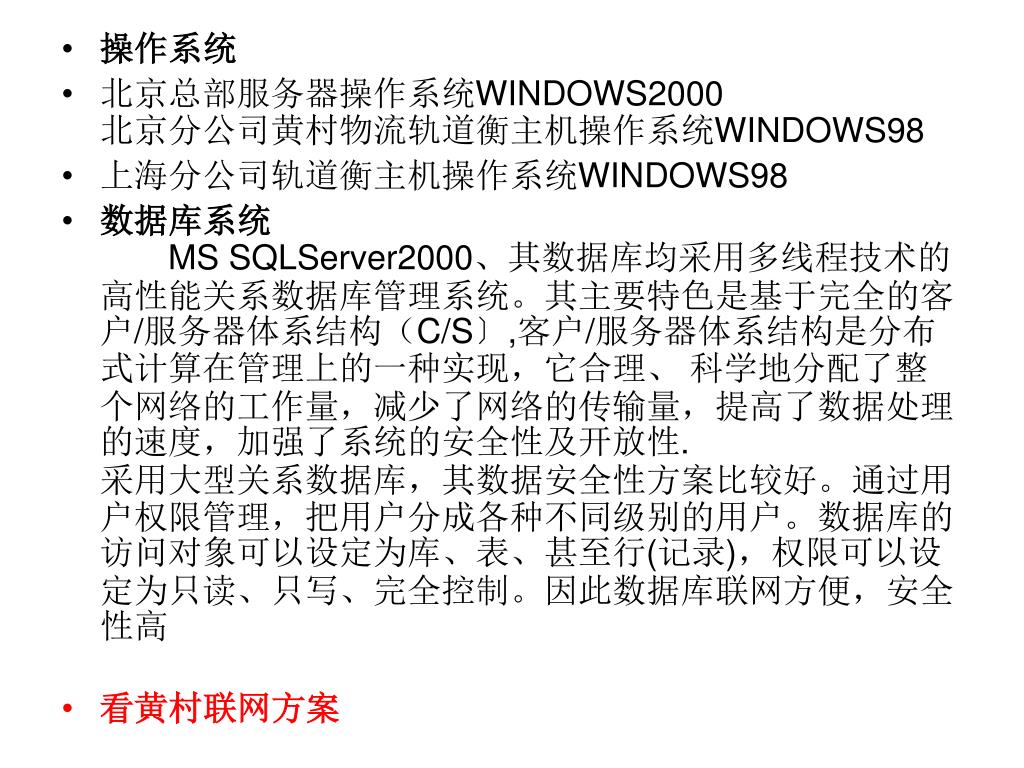

slide43
操作系统
  • 北京总部服务器操作系统WINDOWS2000北京分公司黄村物流轨道衡主机操作系统WINDOWS98
  • 上海分公司轨道衡主机操作系统WINDOWS98
  • 数据库系统MS SQLServer2000、其数据库均采用多线程技术的高性能关系数据库管理系统。其主要特色是基于完全的客户/服务器体系结构(C/S〕,客户/服务器体系结构是分布式计算在管理上的一种实现,它合理、 科学地分配了整个网络的工作量,减少了网络的传输量,提高了数据处理的速度,加强了系统的安全性及开放性.采用大型关系数据库,其数据安全性方案比较好。通过用户权限管理,把用户分成各种不同级别的用户。数据库的访问对象可以设定为库、表、甚至行(记录),权限可以设定为只读、只写、完全控制。因此数据库联网方便,安全性高
  • 看黄村联网方案
