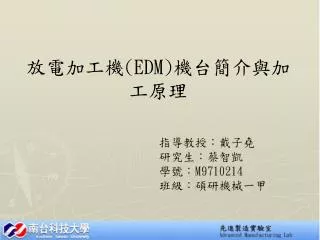

  1. 放電加工機(EDM)機台簡介與加工原理 指導教授：戴子堯 研究生：蔡智凱 學號：M9710214 班級：碩研機械一甲

  2. 報告大綱 • 前言 • 起源 • 機台與加工原理 • 技術應用 • 參考文獻

  3. 前言 • 近年來由於高精密產業的發展，具有更多高硬度、高強度、高韌性之難加工材料陸續被發展出來，而由於放電加工(EDM)的加工原理，是利用火花放電之高熱能，對材料產生熔融去除作用來進行加工，所以具有可導電材料之材料均能加工之優點。且因不受限於材料本身機械性質的影響，因此特別適合用於高強度、高硬度與難以切削材料的加工，為現代非傳統加工中最普遍應用的加工方法。

  4. 放電加工之起源 放電加工之基本原理為將工件與電極 加以直流電源，兩極保持微小間距產生電 弧，藉以移除材料。最早起源於1770年英 國科學家Priestly首先發現放電腐蝕現象 。1919年，德國科學家亦利用該技術製作 金屬粉末，但應應用範圍不廣泛故未被重 視。1943年，蘇聯科學家B. Lasarenko及 N. Lasarenko 夫婦發現可以利用放電破壞及腐蝕現象加工 工件成型，更率先發展出RC迴路金屬加工控制的方法及火花 蝕刻法，此為放電加工之起源。

  5. 機台介紹(1/3) 聯盛機電公司 LS-30Ad雕模放電加工機，加工液為煤油，在校 正定位上使用光學尺控制XYZ軸，參數可調加工電流、脈波時 間、休止時間、間隙電壓、高壓及排渣等。加工液循環則有幫浦 過濾器、溫度警示及壓力表等，最大加工電流為三十段，最大放 電波長為2000µs，最大引弧電壓為310V。

  6. 加工原理(2/3) 放電加工是利用電極與工件間的電壓差，產生放電現象，一般為數十至數百伏特，其引發之電弧柱約為攝氏8000~12000度，藉由放電之電弧來移除材料。如此反覆不斷放電，材料使可達到所需之要求。

  7. 加工原理(3/3)

  8. 應用 • 微機電系統 • 模具刀具 • 航太科技

  9. 參考文獻 • 馮念華“銅鉬複合電極應用於SKD11工具鋼之放電表層特性研究”南台科技大學奈米科技研究所碩士論文,2008 • 蔡耀坤：CNC放電加工機及線割機是當紅商品 http://www.tami.org.tw:2480/sp/print/book-11-557/20030715.htm

  10. Thank you for your attention！！
