  1. Surface Curvature and Shape Reconstruction from Unknown Multiple Illumination and Integrability Joel Fan and Lawrence B. Wolff CVIU 1997 宮崎大輔

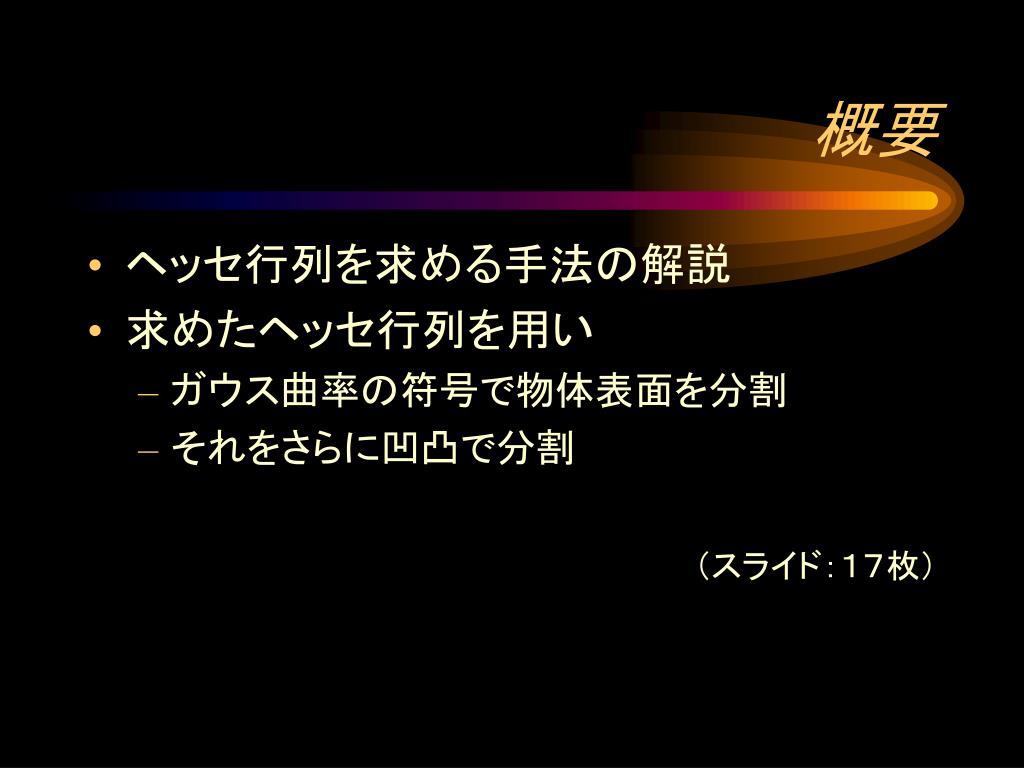

  2. 概要 • ヘッセ行列を求める手法の解説 • 求めたヘッセ行列を用い • ガウス曲率の符号で物体表面を分割 • それをさらに凹凸で分割 （スライド：１７枚）

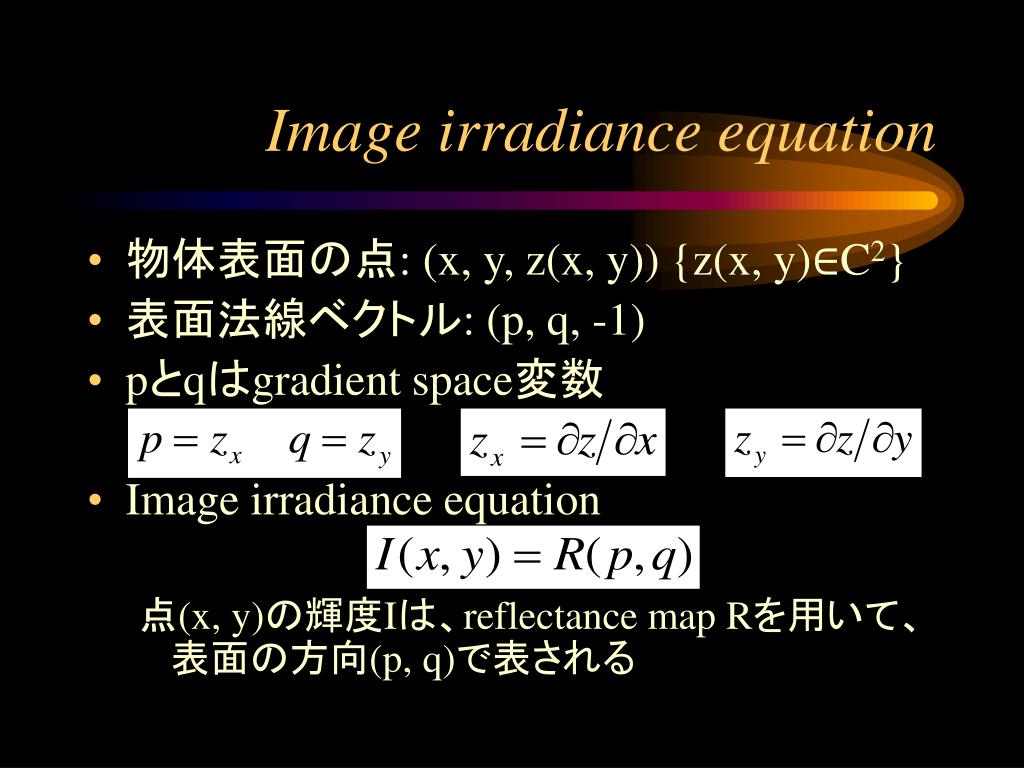

  3. Image irradiance equation • 物体表面の点: (x, y, z(x, y)) {z(x, y)∈C2} • 表面法線ベクトル: (p, q, -1) • pとqはgradient space変数 • Image irradiance equation 点(x, y)の輝度Iは、reflectance map Rを用いて、表面の方向(p, q)で表される

  4. ヘッセ行列 • ヘッセ行列(Hessian matrix)は • z(x, y)はC2なのでzxy=zyx(積分可能性制約)つまり、ヘッセ行列は３自由度 • ヘッセ行列は、表面の曲率に関する情報を表す→ガウス曲率の符号、凹凸

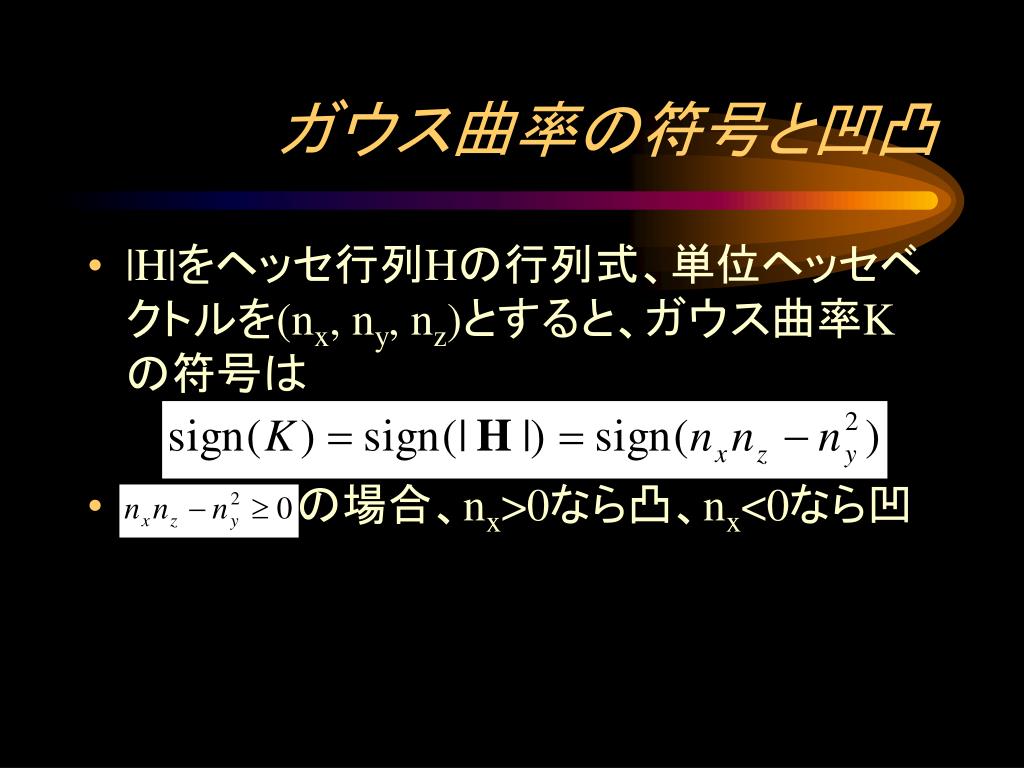

  5. ガウス曲率の符号と凹凸 • |H|をヘッセ行列Hの行列式、単位ヘッセベクトルを(nx, ny, nz)とすると、ガウス曲率Kの符号は • の場合、nx>0なら凸、nx<0なら凹

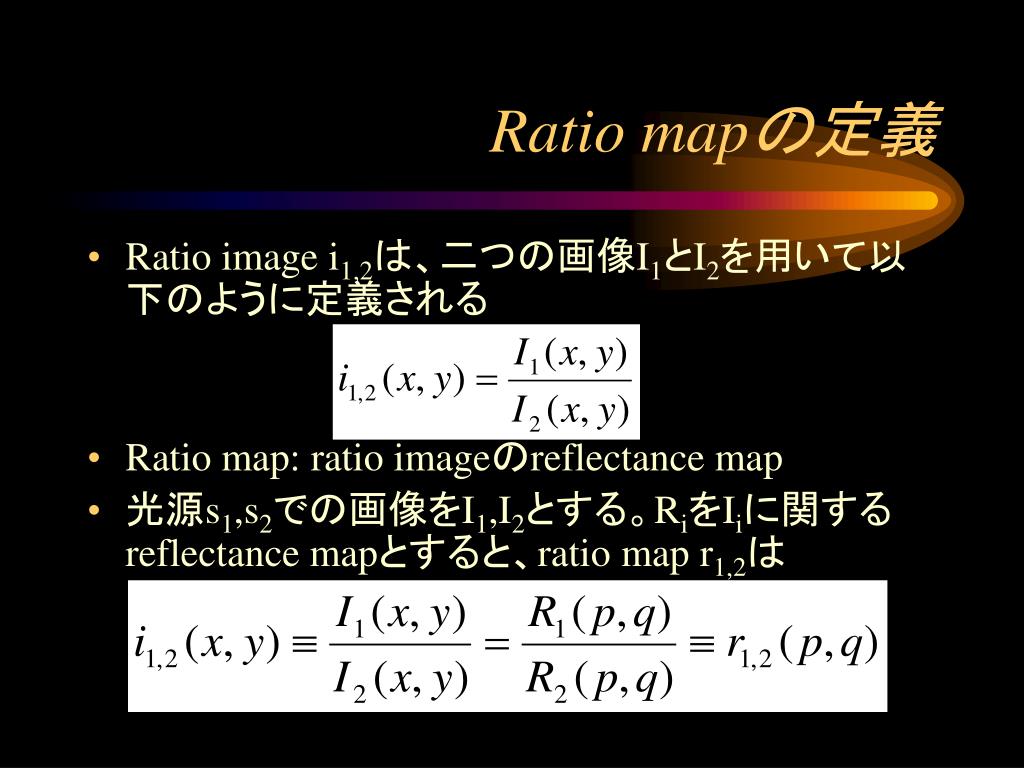

  6. Ratio mapの定義 • Ratio image i1,2は、二つの画像I1とI2を用いて以下のように定義される • Ratio map: ratio imageのreflectance map • 光源s1,s2での画像をI1,I2とする。RiをIiに関するreflectance mapとすると、ratio map r1,2は

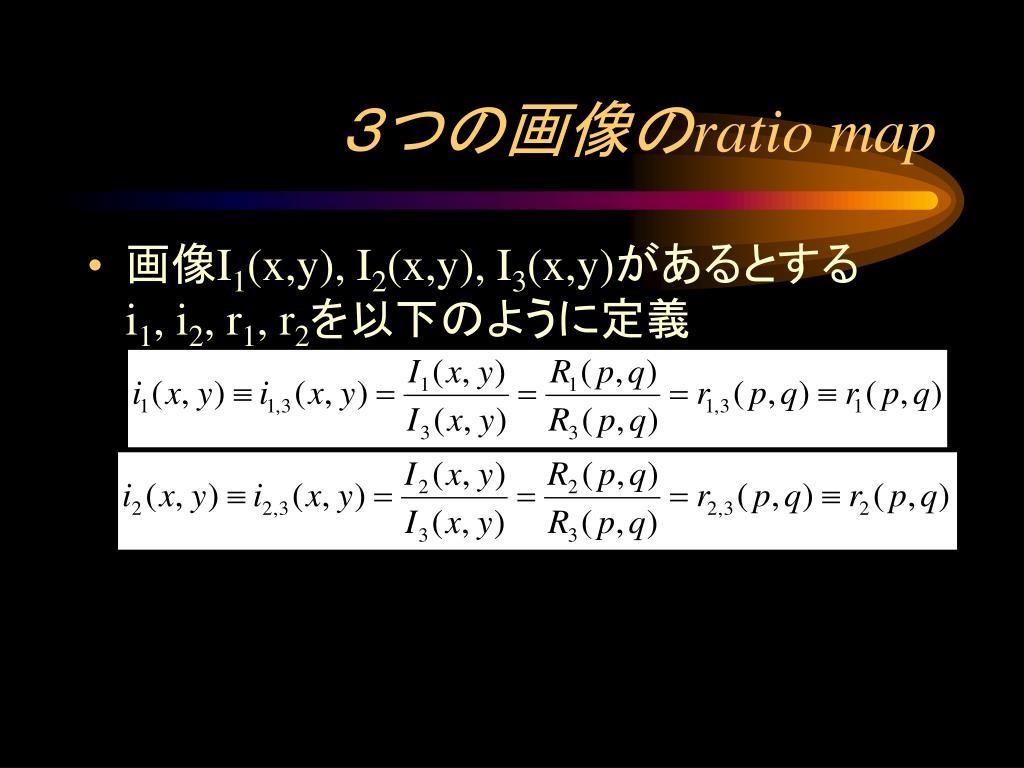

  7. ３つの画像のratio map • 画像I1(x,y), I2(x,y), I3(x,y)があるとするi1, i2, r1, r2を以下のように定義

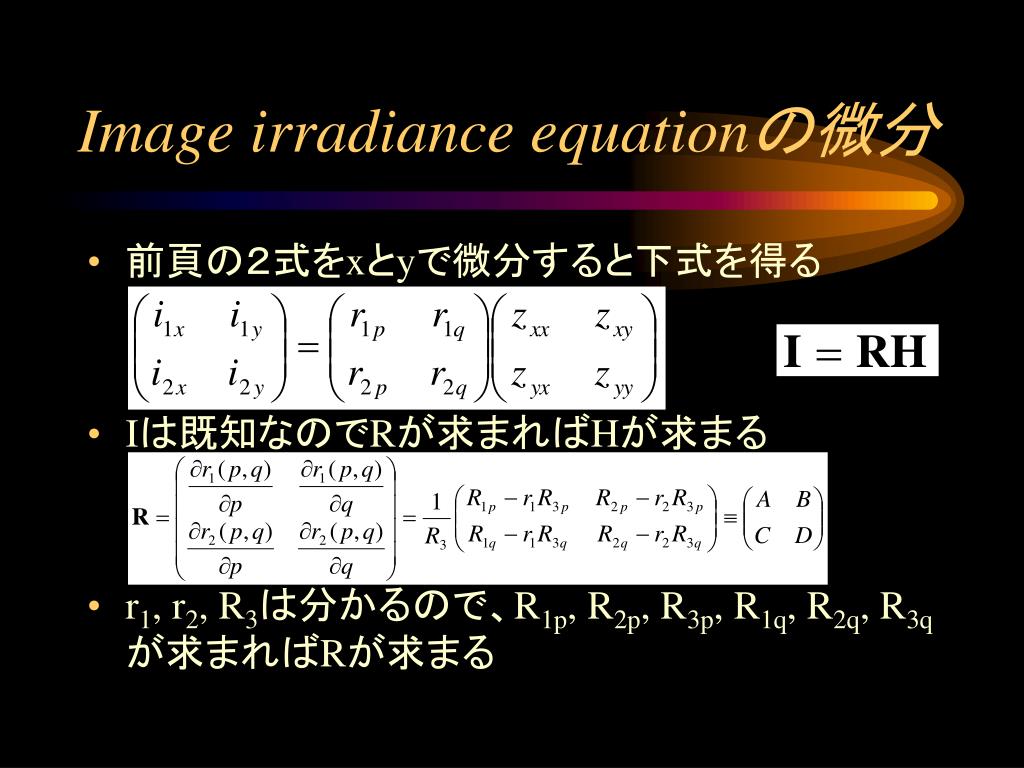

  8. Image irradiance equationの微分 • 前頁の２式をxとyで微分すると下式を得る • Iは既知なのでRが求まればHが求まる • r1, r2, R3は分かるので、R1p, R2p, R3p, R1q, R2q, R3qが求まればRが求まる

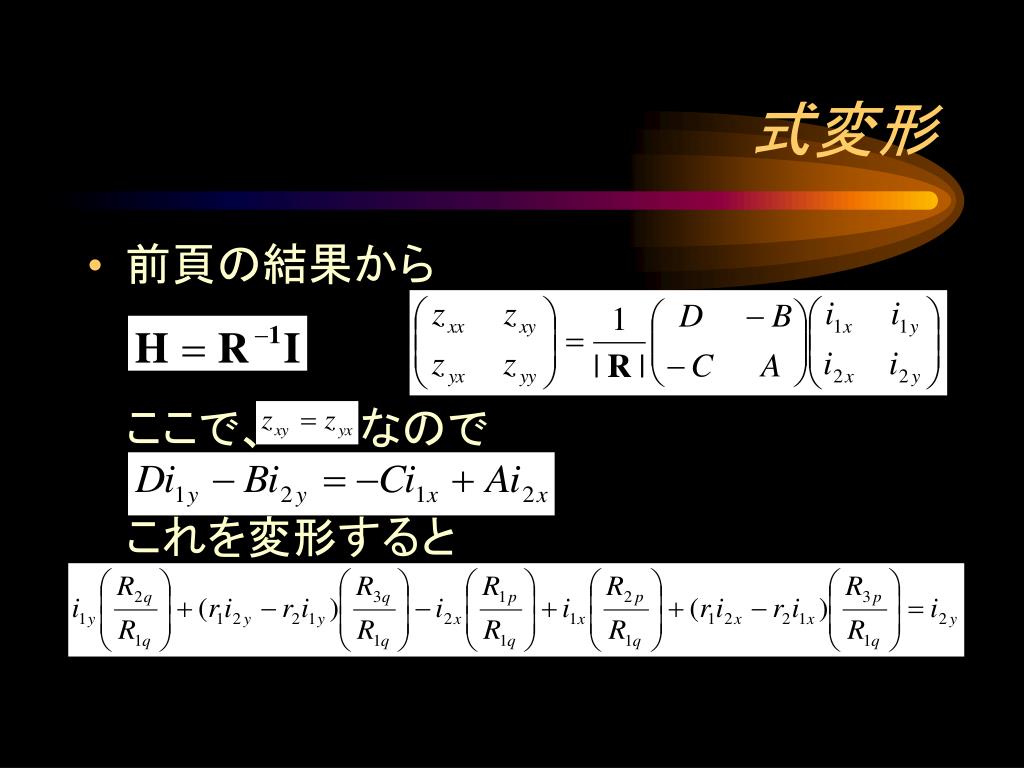

  9. 式変形 • 前頁の結果からここで、 なのでこれを変形すると

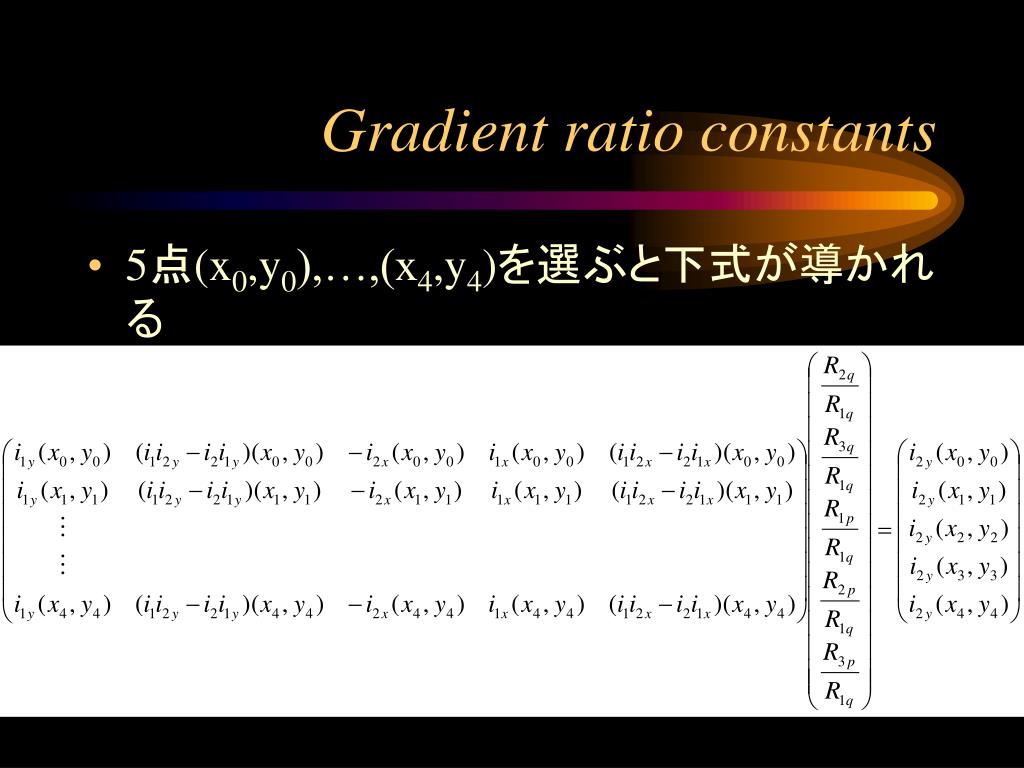

  10. Gradient ratio constants • 5点(x0,y0),…,(x4,y4)を選ぶと下式が導かれる

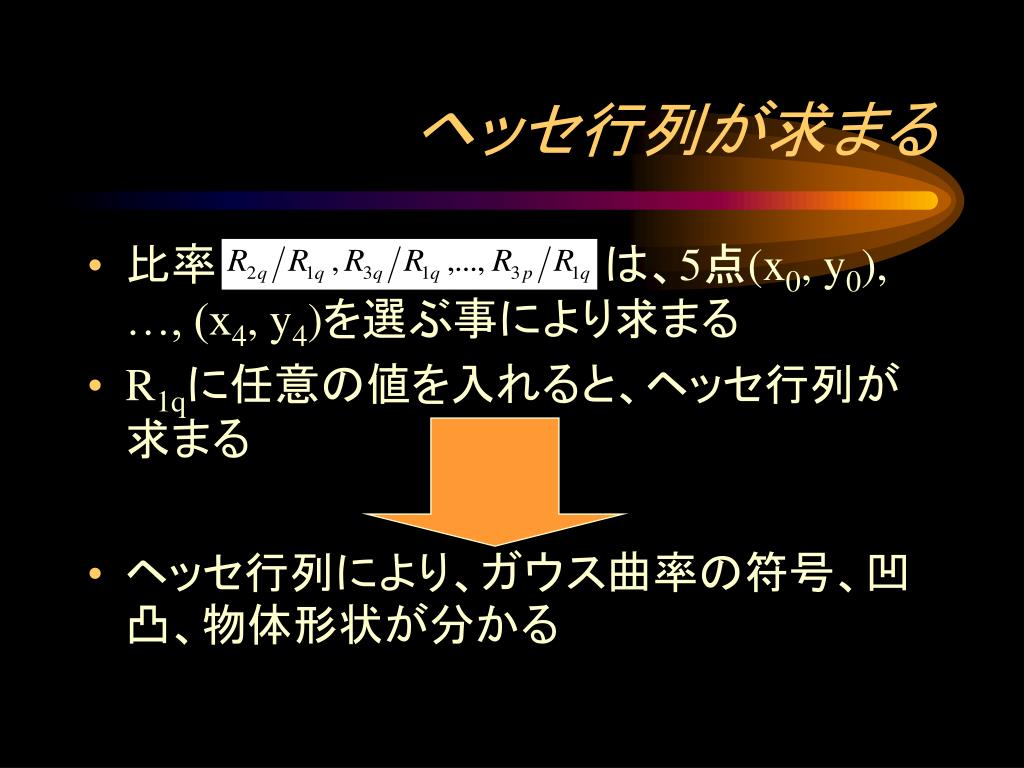

  11. ヘッセ行列が求まる • 比率 は、5点(x0, y0), …, (x4, y4)を選ぶ事により求まる • R1qに任意の値を入れると、ヘッセ行列が求まる • ヘッセ行列により、ガウス曲率の符号、凹凸、物体形状が分かる
