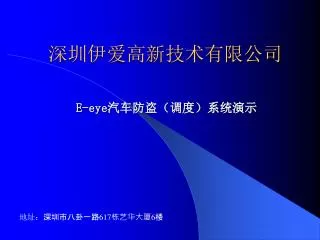

1. 深圳伊爱高新技术有限公司 E-eye汽车防盗（调度）系统演示 地址：深圳市八卦一路617栋艺华大厦6楼

2. E-eye防盗调度系统入门演示 • 《入门》是一本专为帮助您安装二至三台服务器及其如何操作系统而设计的演示手册。如果是一位管理许多服务器的系统管理员，会得到提供一些有用的信息。 • 调度王系统具有的功能 • 重要组成部分 • 系统软件的操作 深圳伊爱高新技术有限公司

3. E-eye调度王系统具有的功能如下： • 车辆定位查询功能 • 报警功能 • 防劫（防盗）、控制功能 • 实时调度功能 • 营运记录功能 • 免提通讯功能 • 越界报警功能 • 超速报警功能 • 轨迹记录/回放功能 • 广播服务功能 • 热线服务功能 • 公共救助服务 • 网络查询功能 • 多级中心、异地联网功能

4. 车辆定位查询功能 调度管理中心根据需要可随时了解网内所有车辆的实时位置，并能在中心的电子地图上准确地显示车辆当时的状态（如速度，运行方向等信息）。本系统的电子地图采用矢量方式，对任意指定区域的车辆进行查询，可根据需要分层显示信息；可任意放大、缩小、移动；可进行同屏多窗口显示监控，或将目标锁定在某窗口，自动跟踪等。 深圳伊爱高新技术有限公司

5. 报警功能　调度管理中心收到车载终端发来的报警信号(如主动紧急报警、非法破坏报警、非法入侵报警、非法移动报警)，系统进行自动分类处理，以声、光方式提示指挥人员，报警的车辆在地图上以醒目方式显示报警状态和报警地点，并将报警目标的监视级别提升，同时自动记录轨迹、自动录音。指挥人员可根据报警情况及警力分布，可用短消息或语音方式进行指挥调度和警情处理。 深圳伊爱高新技术有限公司

6. 防劫（防盗）、控制功能该功能突出的特点之一是能最大程度地保护驾驶员的生命财产安全。当车辆被盗抢时，驾驶员可避免与劫匪正面发生冲突，只要悄悄踩动脚下的报警开关，或脱险下车后用电话向中心报警，五秒钟左右中心就能收到报警信号（车辆被盗即移动50米时，调度管理中心即可收到报警信号），十秒钟中心就能将车辆的位置确定，管理系统根据车辆档案库，显示出报警车辆的各种数据（如编号、车型、车牌、颜色、驾驶员姓名、年龄、性别等），同时，中心的电子地图上能立即显示出报警车辆的位置、速度、运行方向等信息，使车辆和罪犯无处遁形。 调度管理中心经授权后可随时对车辆进行实时监听和控制（遥控熄火或声光报警），锁定车辆位置，配合警方快速出动警力，跟踪捕捉罪犯，解救遇险司机，缴回被盗抢的车辆。网内运营车辆再也不是孤立无援的“放飞的小鸟”，调度中心能为网内车辆的安全提供无形而最有力的保证。 深圳伊爱高新技术有限公司

7. 实时调度功能安装本系统后，网内所有车辆的分布位置和实时运行状况，调度中心能一目了然，尽收眼底，随时可由调度中心采取有效措施，利用短消息或语音对网内车辆进行合理调度。同时本系统的管理功能还能为出租车管理部门加强行业管理提供有力的手段。 深圳伊爱高新技术有限公司

8. 营运记录功能　车载设备装有IC卡读写器，当车辆运营时，本系统可将运营车辆的时间、地点、所行驶的路线、乘客下车的时间、地点、总行驶里程和收费金额自动记录保存或上传给调度管理中心，调度中心的管理软件将此数据自动记录，并具有回放功能，这样可为处理乘客的投诉提供客观依据，同时也可为行业管理部门收取各项管理费用提供合理依据。营运记录功能　车载设备装有IC卡读写器，当车辆运营时，本系统可将运营车辆的时间、地点、所行驶的路线、乘客下车的时间、地点、总行驶里程和收费金额自动记录保存或上传给调度管理中心，调度中心的管理软件将此数据自动记录，并具有回放功能，这样可为处理乘客的投诉提供客观依据，同时也可为行业管理部门收取各项管理费用提供合理依据。 深圳伊爱高新技术有限公司

9. 免提通讯功能当车辆被合法使用时，驾驶员可利用车载免提移动电话进行通讯，当有电话接入时，系统还能自动将汽车音响的音量关闭。 深圳伊爱高新技术有限公司

10. 越界报警功能　对于按一定路线（区域）运行的车辆，调度管理中心可以设定车辆的运行界限（区域），当车辆超出界限时，车载设备将自动向调度管理中心发出车辆越界报警，监控人员用短消息（发指令）或语音方式通知司机到相关的监控站点进行登记或行驶回正确的运行道路上。越界报警功能　对于按一定路线（区域）运行的车辆，调度管理中心可以设定车辆的运行界限（区域），当车辆超出界限时，车载设备将自动向调度管理中心发出车辆越界报警，监控人员用短消息（发指令）或语音方式通知司机到相关的监控站点进行登记或行驶回正确的运行道路上。 深圳伊爱高新技术有限公司

11. 超速报警功能调度管理中心可对各种不同的车辆设定速度限制，当司机行车速度超过此限制值时，车载系统将自动向调度中心报警，控制中心可通过调度系统提醒司机减速行驶。超速报警功能调度管理中心可对各种不同的车辆设定速度限制，当司机行车速度超过此限制值时，车载系统将自动向调度中心报警，控制中心可通过调度系统提醒司机减速行驶。 深圳伊爱高新技术有限公司

12. 轨迹记录/回放功能 　系统可将被监控和调度车辆的运行轨迹自动记录下来，并能重复播放，为事后的案情分析或处理纠纷提供可靠的证据。 深圳伊爱高新技术有限公司

13. 广播服务功能 调度管理中心可利用本系统的信息广播功能向网内各车辆发布路面交通情况、天气、新闻、通知等信息。 深圳伊爱高新技术有限公司

14. 热线服务功能 　本系统带有热线服务功能，结合系统的数据库管理及查询打印功能和GIS（地理信息系统）的强大的空间信息与属性信息，以直观的方式显示需求车辆的位置和状态；并能分类显示宾馆、酒店、商店、政府机关、派出所、加油站等信息。调度管理中心可为驾驶员和乘客提供便捷的系列服务，如导航引路、票务、宾馆酒店订房（订座）、紧急修车、加油等。 深圳伊爱高新技术有限公司

15. 公共救助服务 　当发生交通事故、车辆故障或其他意外时，驾驶员可按下遥控器上的“热线”键向调度管理中心寻求帮助，中心收到求助信号后利用本系统的实时调度功能，可以及时通知附近服务商前往服务（如医疗急救、拖车、加油等）。 深圳伊爱高新技术有限公司

16. 网络查询功能 　在总调度中心授权的情况下，系统的分中心和分级别管理者可随时随地通过Internet查询有关车辆的实时运行轨迹，或调出车辆详细信息，如：所属部门、车牌号码、司机以及司机的联系方式等信息。 深圳伊爱高新技术有限公司

17. 多级中心、异地联网功能具有联网终端，远程终端（如110终端，各出租车或大中用户自控终端等），实现数据信息共享，多级异地联网协同监控管理。多级中心、异地联网功能具有联网终端，远程终端（如110终端，各出租车或大中用户自控终端等），实现数据信息共享，多级异地联网协同监控管理。 深圳伊爱高新技术有限公司

18. 调度王的组成 　根据系统功能的要求，本系统由如下几个单元组成：如下图所示： 总调度中心 分监控中心 调度王 的组成 定位卫星网络 通信网络 库房 固定场所 （点）登录单元 车载单元 深圳伊爱高新技术有限公司

20. 总调度中心的设计 总调度管理中心由管理工作站、调度工作站、报警工作站、监控工作站、短消息数据传送专线（DDN）、路由器、防火墙、语音接收MODEM、电话中继线等共同组成。 调度中心的设计考虑了其“可用性、先进性、延续性、均衡性和可行性”。 请参见调度管理中心功能说明 深圳伊爱高新技术有限公司

21. 调度管理中心功能说明 • 　调度管理中心利用GIS、TCP/IP等技术，对移动车辆进行指挥、调度、查询、控制，并具有声光报警等功能。 • 伊爱数据通讯服务器 • 报警监控工作站 • 110监视终端 • 电子地图操作（GIS） • 车辆调度 • 管理工作站 • WEB地图查询服务器 深圳伊爱高新技术有限公司

22. 调度管理中心功能说明 一、伊爱数据通讯服务器 接收从车载台发送的定位信息和报警信息等；并根据要求转发至各个工作站。 　向车载台转发调度指令或短消息（显示在车载液晶屏幕上）。 　向车载台转发其它指令（如解除报警、遥控熄火、断油、断电、恢复点火等功能）。 深圳伊爱高新技术有限公司

23. 调度管理中心功能说明 二、报警监控工作站 车载GPS接收到当前的位置、时间、速度等信息，通过短信息（SMS）发送到管理监控中心，监控中心收到移动目标发出的各种信号后，能及时以不同颜色的轨迹在大屏幕或显示器上显示出此车辆位置，同时还显示出车载所发出信号的性质、时间（年、月、日、时、分、秒）、车辆所在地理位置、街道和车站名称、以及车主情况等。监控中心可以同时监控多辆车的运行，对车辆进行指挥调度，同时，系统还能记录这些数据以便需要时回放。 深圳伊爱高新技术有限公司

24. 调度管理中心功能说明 三、110监视终端 一旦发生报警经调度中心确认后，可通过此终端送给公安110指挥中心。110可与总调度中心和分中心均可同步跟踪、监控报警车辆的情况。对于其它有需要的单元（如：119，112等），都可建立同诉的监视终端。 深圳伊爱高新技术有限公司

25. 调度管理中心功能说明 • 四、电子地图操作（GIS） • GIS（地理信息系统）能将空间信息与属性信息的处理完美结合起来，以直观的方式显示报警或查询所有车辆的位置和状态。并能显示出宾馆酒店、商场、医院、厂区、政府机关、派出所、加油站等信息。 • 其中包括： • 图层显示 • 地图缩放 • 属性查询 • 图层编辑 • 自动漫游 • 测量 深圳伊爱高新技术有限公司

26. 调度管理中心功能说明 四、电子地图操作（GIS） 1.图层显示 可根据监控目标、内容、性质、范围等的需要分层显示厂区、道路、政府机关、加油站等信息。 深圳伊爱高新技术有限公司

27. 调度管理中心功能说明 四、电子地图操作（GIS） 2.地图缩放 数字地图采用夭量方式，可任意放大、缩小、移动，并能根据用户需要进行地图标注。 深圳伊爱高新技术有限公司

28. 调度管理中心功能说明 四、电子地图操作（GIS） 3.属性查询 系统支持道路、地域、标识物等的多种查询方式，包括指定任意区域进行查询，指定图形中实体进行查询，数据库有关数据项的逻辑运算查询等。如提供用户有指定区域进行查询，按地名、行政区划进行查询，用户在屏幕上指定区域进行查询等方式。 深圳伊爱高新技术有限公司

29. 调度管理中心功能说明 四、电子地图操作（GIS） 4.图层编辑 系统提供了强大的图形编辑功能。可以对输入有错误或者杂乱无序的原始数据编辑修改，也可以修饰图形，设计线形、颜色、符号注记等，还可以建立拓扑关系，组合复杂地物。如用户可以增加新的道路等信息。 深圳伊爱高新技术有限公司

30. 调度管理中心功能说明 四、电子地图操作（GIS） 4.自动漫游 对移动车辆可以进行同屏多窗口监控，并且可以将监控目标销定在某一窗口内，自动跟踪、实时监控。 深圳伊爱高新技术有限公司

31. 调度管理中心功能说明 四、电子地图操作（GIS） 4.测量 可以测量地图上任意两点间的距离和任意多边形区域的面积。 深圳伊爱高新技术有限公司

32. 调度管理中心功能说明 • 五、车辆调度 • 包括其中以下内容： • 目标监控 • 指挥调度 • 车载自检 • 报警处理 • 管理 • 监控设置 深圳伊爱高新技术有限公司

33. 调度管理中心功能说明 五、车辆调度 1.目标监控 管理监控中心可根据需要实时显示目标车辆的位置、状态；可分组、分屏、分窗口、分类显示；可设置对某些车辆进行实时自动跟踪；也可设置某些车辆定时向监控中心汇报车辆位置和状态。 深圳伊爱高新技术有限公司

34. 调度管理中心功能说明 五、车辆调度 2.指挥调度 　调率系统由计算机控制，调度中心的计算机能对多路信息进行实时处理，它接收多路通道送来的位置、时间、报警信号并进行分析融合，供调度员进行实时调度、决策使用。调度中心可通过GSM的语音方式对车辆进行调度，也可用短消息向车辆驾驶员发出文字指令信息进行指挥调度。 深圳伊爱高新技术有限公司

35. 调度管理中心功能说明 五、车辆调度 3.车载自检 为了提高系统的可靠性及容错能力，调度管理中心定时向用车载终端发状态查询命令，车载终端接到该命令后对各种外设及硬件进行自检，并把自检结果返回给调度管理中心。中心把这些状态信息保存在数据库中，供用户查询或做进一步处理，以提高系统的可靠性。 深圳伊爱高新技术有限公司

36. 调度管理中心功能说明 五、车辆调度 4.报警处理 　调度管理中心收到车载终端发来的报警信号（比如非法破坏报警、非法入侵报警、非法移动报警），系统进行自动分类处理，以声、光方式提示指挥人员，报警的车辆在地图上以醒目方式显示报警状态和报警地点，并将报警目标的监视级别提升，同时自动记录轨迹。还可在车辆相对静止的状态下（经授权后）用遥控方式切断被盗、被劫车辆的电路，强行使汽车停止（即可发送"遥控熄火"、"断油"、"断电"），此外还能通过遥控对车辆发出"恢复点火"、"清除报警"等指令。 深圳伊爱高新技术有限公司

37. 调度管理中心功能说明 五、车辆调度 5.管理 计算机以原始数据为依据，可以自动编制车辆的运营计划。可以对各种采集的实时数据进行事后分析，以提高行业管理水平与决策能力。 深圳伊爱高新技术有限公司

38. 调度管理中心功能说明 五、车辆调度 6.监控设置 可设定所要实时自动跟踪的车辆列表，车辆位置实时刷新的间隔等。 深圳伊爱高新技术有限公司

39. 调度管理中心功能说明 • 六、管理工作站 • 包括以下内容： • 车辆信息管理 • 权限配置 • 越界报警设置 • 轨迹回放与录音回放 • 查询统计 • 统计报表 • 系统维护 • 日志功能 • 参数配置 深圳伊爱高新技术有限公司

40. 调度管理中心功能说明 六、管理工作站 1.车辆信息管理 　提供对车辆基本信息（车辆型号、颜色、牌号、使用部门、司机姓名、性别、年龄、家庭住址、联系电话以及车辆的档案照片等）和特殊信息（发动机号码、车架号码、年审记录、违规记录等）的增加、删除、修改，提高监控中心对车辆调度、报警处理等的快速反应能力。 深圳伊爱高新技术有限公司

41. 调度管理中心功能说明 六、管理工作站 2.权限配置 每一个合法的操作人员在调度管理中心均有相应的记录，如姓名、工号等，并且有相应的权限级别（系统管理员、操作员、网络查询用户等）；系统提供了操作权限设置、分配、回收的功能，并能增加、删除、修改、查询用户信息。 深圳伊爱高新技术有限公司

42. 调度管理中心功能说明 六、管理工作站 3.越界报警设置 　系统还可对每台营运车辆设置运营范围，当车辆超界营动时，将自动向调度中心报警，调度中心可对该车辆进行相应的处理，如发布信息，让其加到正确的运营区域。 深圳伊爱高新技术有限公司

43. 调度管理中心功能说明 六、管理工作站 4.轨迹回放与录音回放 　监控中心可记录所有车辆的出车情况、行驶轨迹、速度和时间，并进行存贮备档，需要时可重新回放显示。 　对于需要进行监听的车辆，可现场录下车内的声音，自动按时间顺序记录在计算机的硬盘上，并可任意分段回放。 深圳伊爱高新技术有限公司

44. 调度管理中心功能说明 六、管理工作站 5.查询统计 系统具有强大的查询功能，监控中心可对车辆进行定时或不定时检索查询，以便及时了解车辆在某段时间、某路段的活动情况，检测车辆的出车记录和用车的合法性，可按司机姓名、电话号码或车号查询，并有输入、编辑、删除、打印等功能。 深圳伊爱高新技术有限公司

45. 调度管理中心功能说明 六、管理工作站 6.统计报表 　系统能提供业务所需的各种报表（如车辆排班表，出车记录表等），并能对所记录的数据进行统计、计算，并以报表形式打印出来，系统具备数据分析能力，根据得到的数据进行统计分析，作为各级领导决策时的参考依据。对日常的指挥工作状态也可列成标准表格，由值班人员在交接班时将一天的主要情况列表打印出来。 深圳伊爱高新技术有限公司

46. 调度管理中心功能说明 六、管理工作站 7.系统维护 　由于所建系统是一个运营的系统，所以系统运营中的数据库维护也是非常重要的。系统提供了数据库的一致性维护、数据库的备份、数据库安全性维护等数据库维护工具。若应用中心采用广域网方案，则系统必须支持数据的分布式管理和维护，各结点的数据在当地完成修改和更新，通过广域网的支持能够同点更新。 深圳伊爱高新技术有限公司

47. 调度管理中心功能说明 六、管理工作站 8.日志功能 系统将自动记录报警车辆或所查询车辆的行驶状况、调度员发送的调度指令、程序运行状态等，同时记录值班人员的各种操作，以便于事后统计分析。 深圳伊爱高新技术有限公司

48. 调度管理中心功能说明 六、管理工作站 8.参数配置 　配置不同车辆所限定的权限，车载自检的周期，车辆位置刷新的间隔...... 深圳伊爱高新技术有限公司

49. 调度管理中心功能说明 • 七、WEB地图查询服务器 • 内容包括： • 安全性管理 • 网络监测 • 网络派单 • 车辆查询 深圳伊爱高新技术有限公司

50. 调度管理中心功能说明 七、WEB地图查询服务器 1.安全性管理 为了防止非法用户进入该系统，系统提供一定的安全性措施（如口令验证、数据加密等手段），可以拒绝非法用户的访问。并且严格区分用户的权限级别，以保证系统或数据的安全性 深圳伊爱高新技术有限公司
