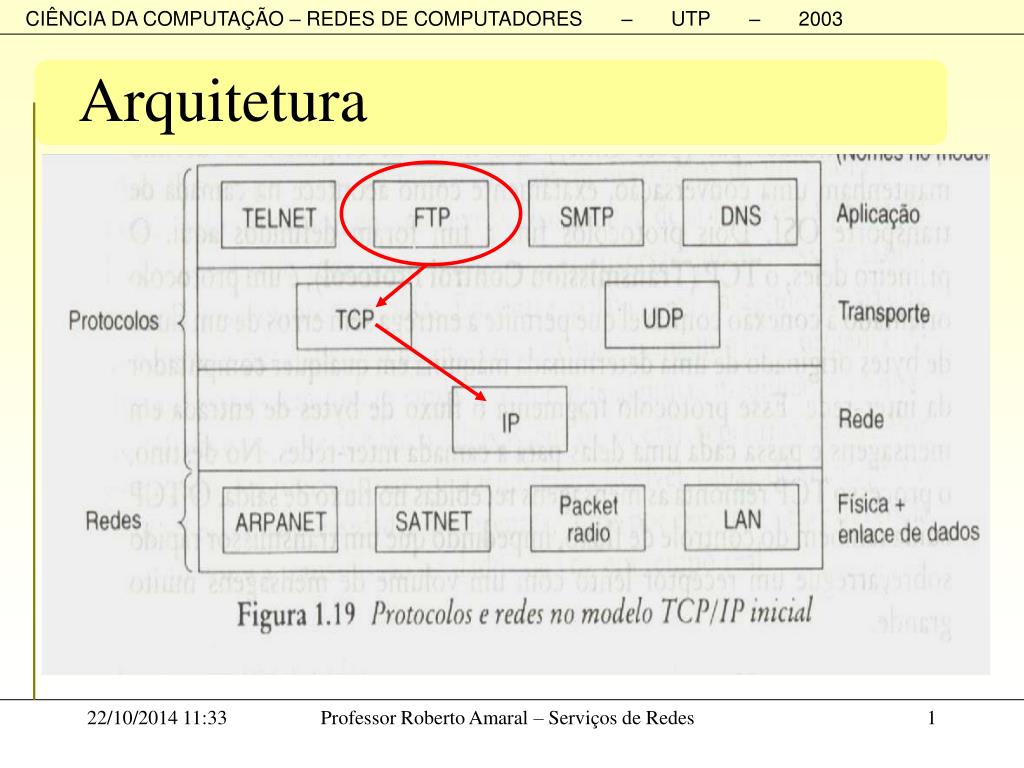

  1. Arquitetura Professor Roberto Amaral – Serviços de Redes

  2. Transferência de Arquivos – FTP Transferência de arquivos em sistemas remotos Utiliza o protocolo FTP sobre uma conexão TCP Estabelece conexão TCP com um servidor. Serviço transparente. Possui mecanismo de autenticação Professor Roberto Amaral – Serviços de Redes

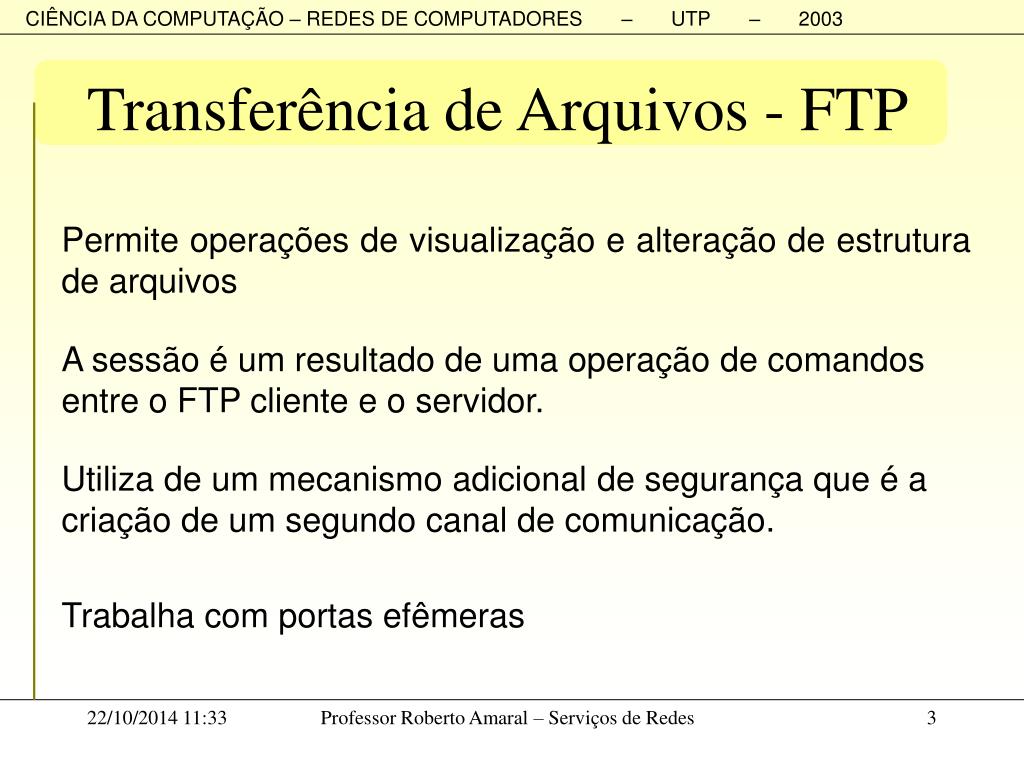

  3. Transferência de Arquivos - FTP Permite operações de visualização e alteração de estrutura de arquivos A sessão é um resultado de uma operação de comandos entre o FTP cliente e o servidor. Utiliza de um mecanismo adicional de segurança que é a criação de um segundo canal de comunicação. Trabalha com portas efêmeras Professor Roberto Amaral – Serviços de Redes

  4. Características FTP Transferência Interativa: Informações sobre sistema e transferência Especificação do formato dos arquivos: Transferência nos formatos ASCII, binário e EBCDIC Transferência Autenticada: Informações sobre o usuário Baseado em um modelo servidor: Utiliza uma conexão para troca de comandos e uma para transferência de dados Professor Roberto Amaral – Serviços de Redes

  5. Transferência de Arquivos – FTP Vantagens do FTP Acesso interativo : Interação direta com servidores Especificação de formato (representação) : Ousuário pode especificar o tipo e formato dos dados Controle de autenticação : Autenticação de clientes através de login e senha Professor Roberto Amaral – Serviços de Redes

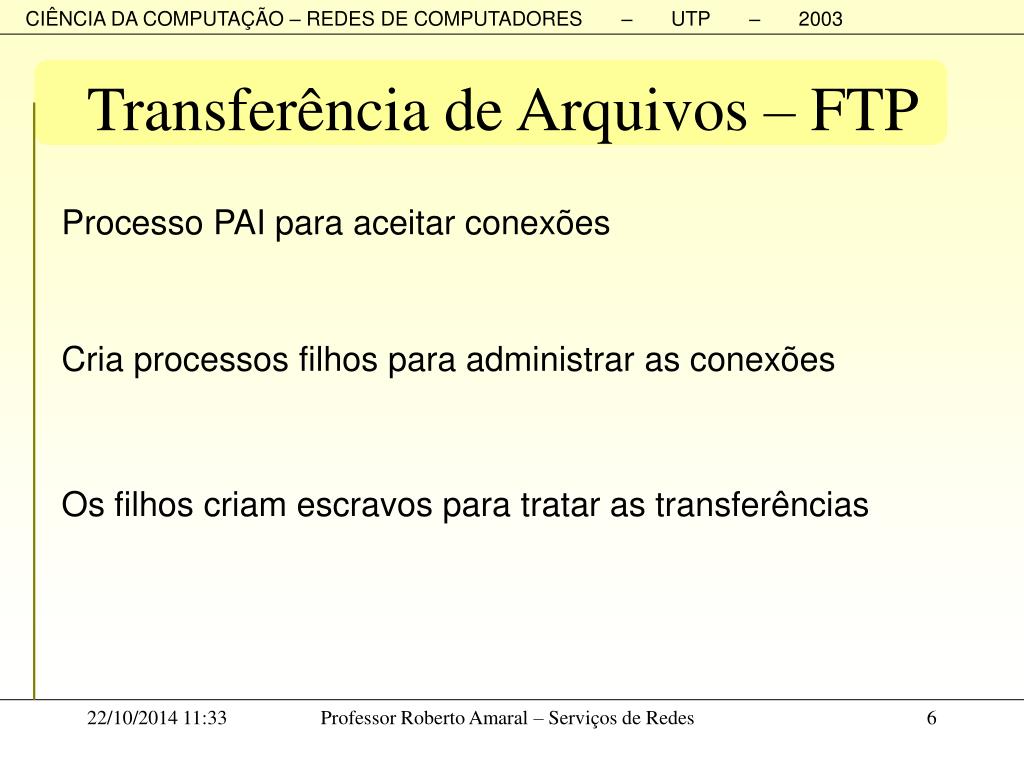

  6. Transferência de Arquivos – FTP Processo PAI para aceitar conexões Cria processos filhos para administrar as conexões Os filhos criam escravos para tratar as transferências Professor Roberto Amaral – Serviços de Redes

  7. Transferência de dados Processo de Controle Transferência de dados Processo de Controle Sistema Operacional Sistema Operacional Inter-rede Transferência de Arquivos – FTP Conexão de controle de cliente Conexão de dados de servidor Conexão de dados de servidor Conexão de dados de cliente Professor Roberto Amaral – Serviços de Redes

  8. Cliente FTP Server Transferência de Arquivos – FTP Inter-rede Transferencia de dados porta 20 Pedido de conexão porta 21 Professor Roberto Amaral – Serviços de Redes

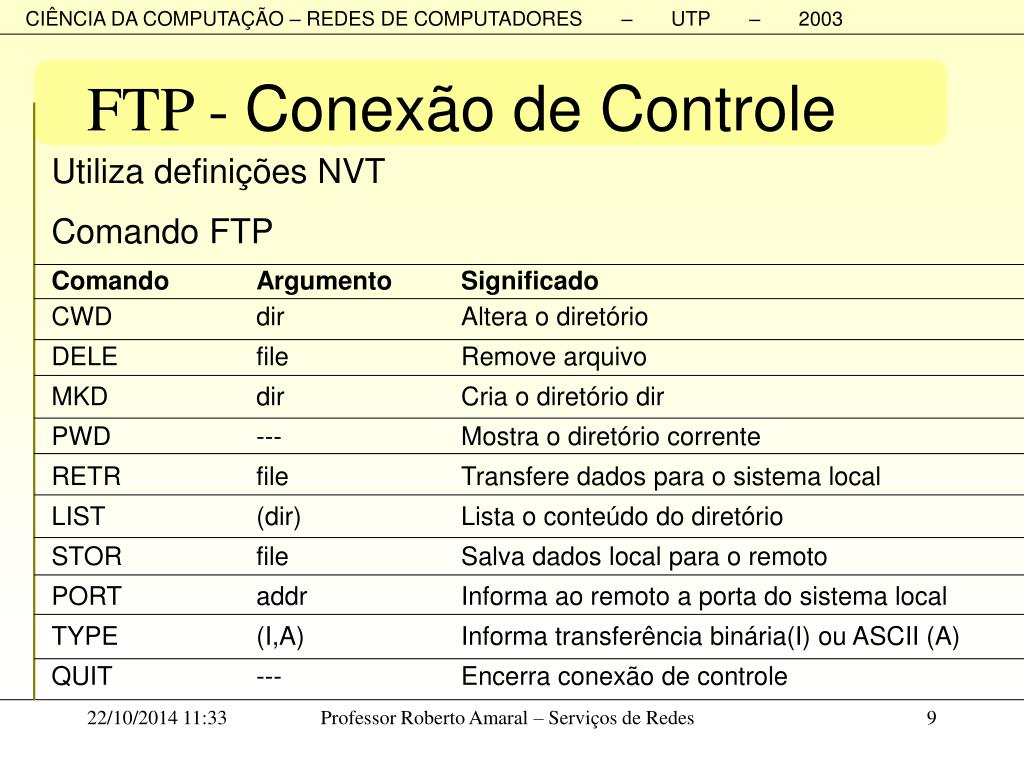

  9. FTP - Conexão de Controle Utiliza definições NVT Comando FTP Comando Argumento Significado CWD dir Altera o diretório DELE file Remove arquivo MKD dir Cria o diretório dir PWD --- Mostra o diretório corrente RETR file Transfere dados para o sistema local LIST (dir) Lista o conteúdo do diretório STOR file Salva dados local para o remoto PORT addr Informa ao remoto a porta do sistema local TYPE (I,A) Informa transferência binária(I) ou ASCII (A) QUIT --- Encerra conexão de controle Professor Roberto Amaral – Serviços de Redes

  10. Servidor recebe pedido para executar um LIST Porta 21 pwd Cliente FTP Server Porta X Aguardando conexão FTP – Conexão de Dados Sempre que houver a transferência de dados, deverá ser enviado junto um comando indicando o PORT, sobre a qual o servidor transferirá as informações. Professor Roberto Amaral – Serviços de Redes

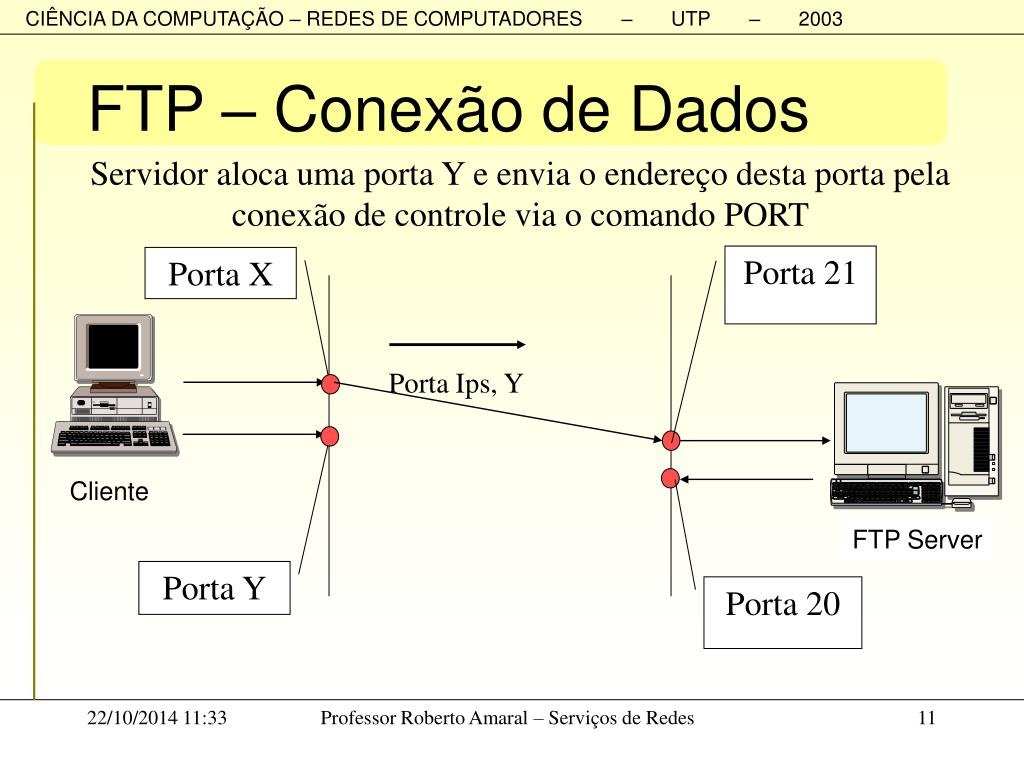

  11. Servidor aloca uma porta Y e envia o endereço desta porta pela conexão de controle via o comando PORT Porta 21 Porta X Porta Ips, Y Cliente FTP Server Porta Y Porta 20 FTP – Conexão de Dados Professor Roberto Amaral – Serviços de Redes

  12. Conexão de controle Porta 21 Porta X Cliente FTP Server Conexão de dados Porta Y Porta 20 FTP – Conexão de Dados Cliente aguarda a conexão entre sua porta e a 20 do servidor Professor Roberto Amaral – Serviços de Redes

  13. FTP – Conexão de Dados Conexão realizada – Segue comando Porta 21 Porta X LIST Cliente FTP Server Porta Y Porta 20 Professor Roberto Amaral – Serviços de Redes

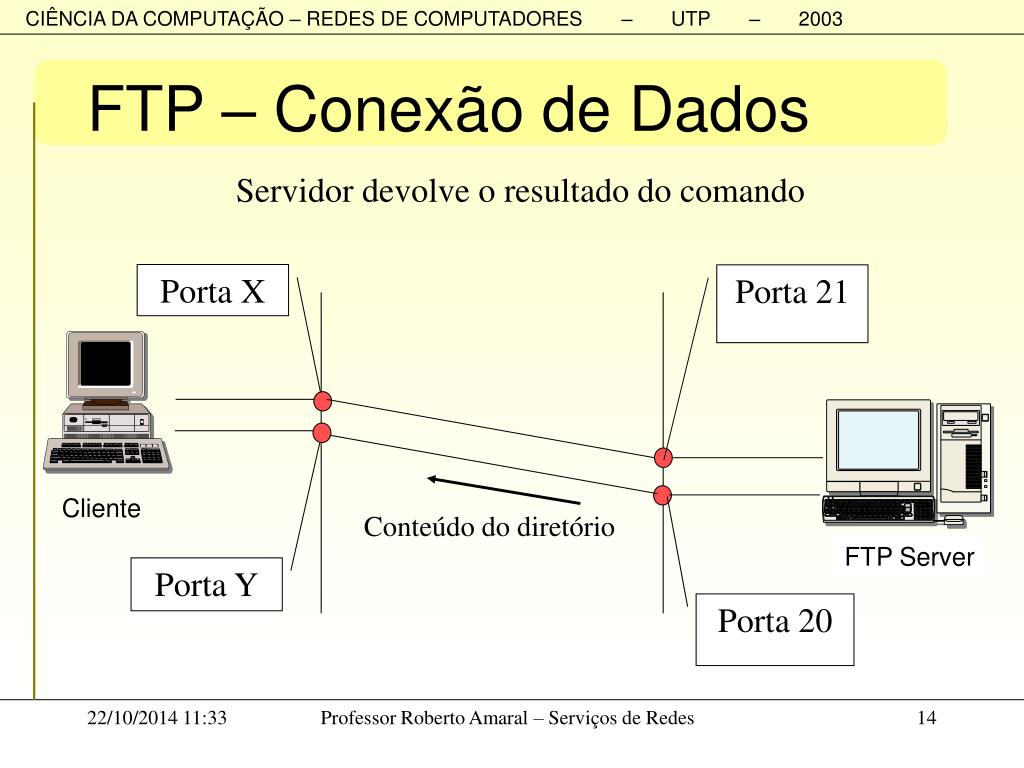

  14. Servidor devolve o resultado do comando Porta X Porta 21 Cliente Conteúdo do diretório FTP Server Porta Y Porta 20 FTP – Conexão de Dados Professor Roberto Amaral – Serviços de Redes

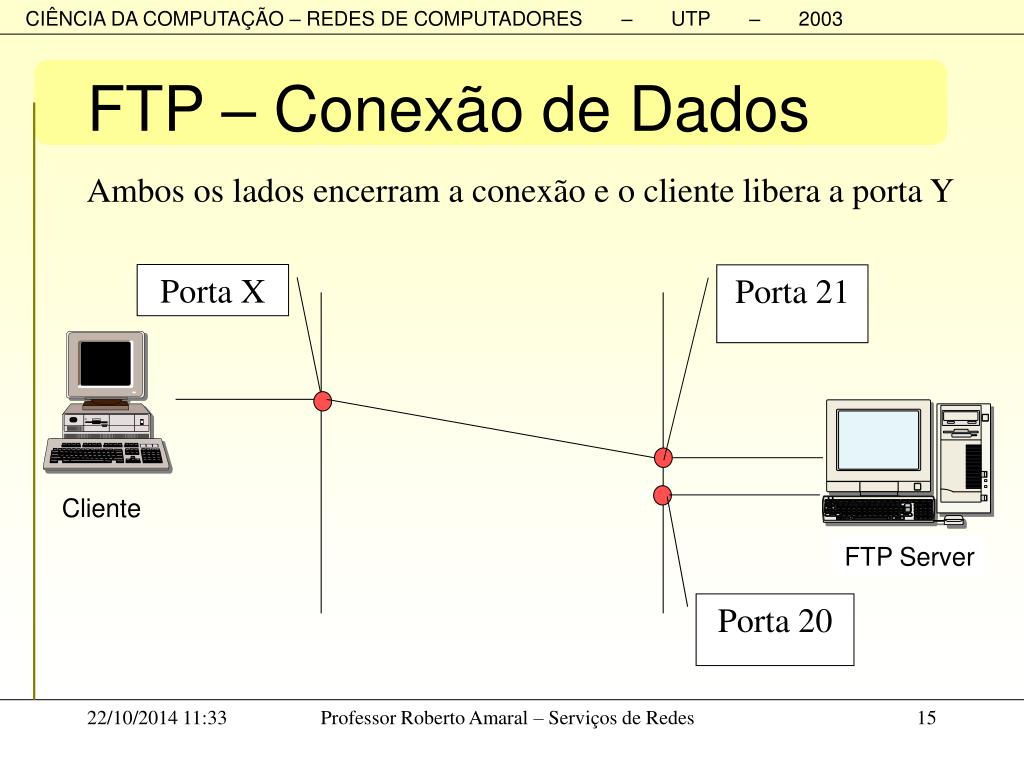

  15. Ambos os lados encerram a conexão e o cliente libera a porta Y Porta X Porta 21 Cliente FTP Server Porta 20 FTP – Conexão de Dados Professor Roberto Amaral – Serviços de Redes

  16. Tipo de Usuários FTP Ligação tipo privada As ligações particulares, destina-se essencialmente a transferências de arquivos que existam na área de trabalho do usuário de um computador remoto para um local. Para tal precisa obrigatoriamente de ter conhecimento da password de acesso à respectiva área. Ligação tipo Anônima As ligações anônimas são usadas no acesso a arquivos de software em que não é necessário que o utilizador possua uma conta na máquina remota. Existe um login padrão a nível da Internet chamado anonymous em que password é o endereço de correio eletrónico do usuário. Por norma em todos os arquivos existe um diretório padrão em que se encontra todo o software de domínio público, o “/pub” Professor Roberto Amaral – Serviços de Redes

  17. SCP – Secure Copy O Secure Copy permite a um administrador copiar arquivos e diretórios em partições NTFS, enquanto mantém a segurança intacta, criando shares e transferindo grupos locais. O Secure Copy permite a um administrador copiar arquivos e diretórios em partições NTFS, enquanto mantém a segurança intacta, criando shares e transferindo grupos locais. Toda essa funcionalidade esta disponível em um formato GUI, o que faz com que você acompanhe o processo de cópias em andamento, bem como com quaisquer erros que possam ocorrer. Professor Roberto Amaral – Serviços de Redes

  18. SCP – Secure Copy Mantém a segurança enquanto copia Se você utiliza os comandos do Explorer do Windows NT ou de "copy" ou de "xcopy" para copiar arquivos, os direitos não são copiados junto com eles. Outro utilitário pode permitir que você copie arquivos e diretórios com segurança, mas não cria shares já existentes, nem transfere grupos locais como o Secure Copy. Cria shares enquanto copia Agora você tem a opção de transferir shares existentes no servidor fonte para o servidor de destino, enquanto estiver usando o Secure Copy. Como o Secure Copy copia cada diretório de uma vez, ele primeiro confere para ver se ha uma share associada. Se houver, o Secure Copy criará a share no servidor de destino e copiará os direitos para a share. Esse recurso excepcional faz do Secure Copy um investimento que vale a pena. Professor Roberto Amaral – Serviços de Redes

  19. SCP – Secure Copy Transfere grupos locais enquanto copia O Secure Copy é a única ferramenta que transfere grupos locais enquanto copia arquivos. Um grupo local é local para a máquina em que foi criado. Se um grupo local tem direitos em um arquivo no seu servidor fonte, o Secure Copy irá criar o grupo local no servidor de destino e modificar a lista de direitos no arquivo de destino para refletir o grupo local recentemente criado. Utilizando o programa "scopy.exe" do kit de recursos do NT, cada grupo local irá aparecer como "Account Unknown" na lista de direitos do arquivo de destino. Se o nome do grupo local já existe no servidor de destino, você pode ser perguntado por um novo nome ao selecionar um prefixo ou um sufixo convencionais de nomeação. Suporta comando de linha O Secure Copy agora tem toda sua funcionalidade atraves de comandos de linha. Informações sobre os comandos de linha estão disponíveis no Help File incluído na versão para avaliação. Professor Roberto Amaral – Serviços de Redes
