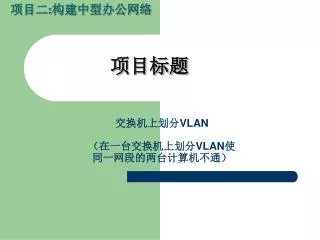

  1. 项目二:构建中型办公网络 交换机上划分VLAN(在一台交换机上划分VLAN使同一网段的两台计算机不通) 项目标题

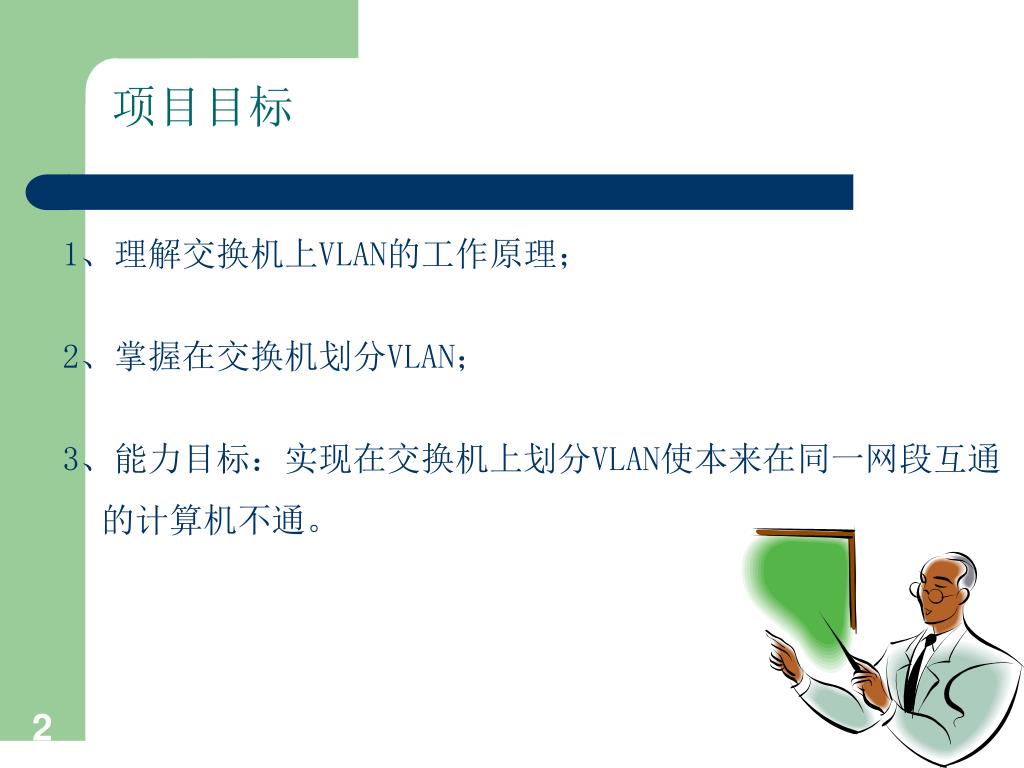

  2. 项目目标 1、理解交换机上VLAN的工作原理; 2、掌握在交换机划分VLAN; 3、能力目标:实现在交换机上划分VLAN使本来在同一网段互通的计算机不通。

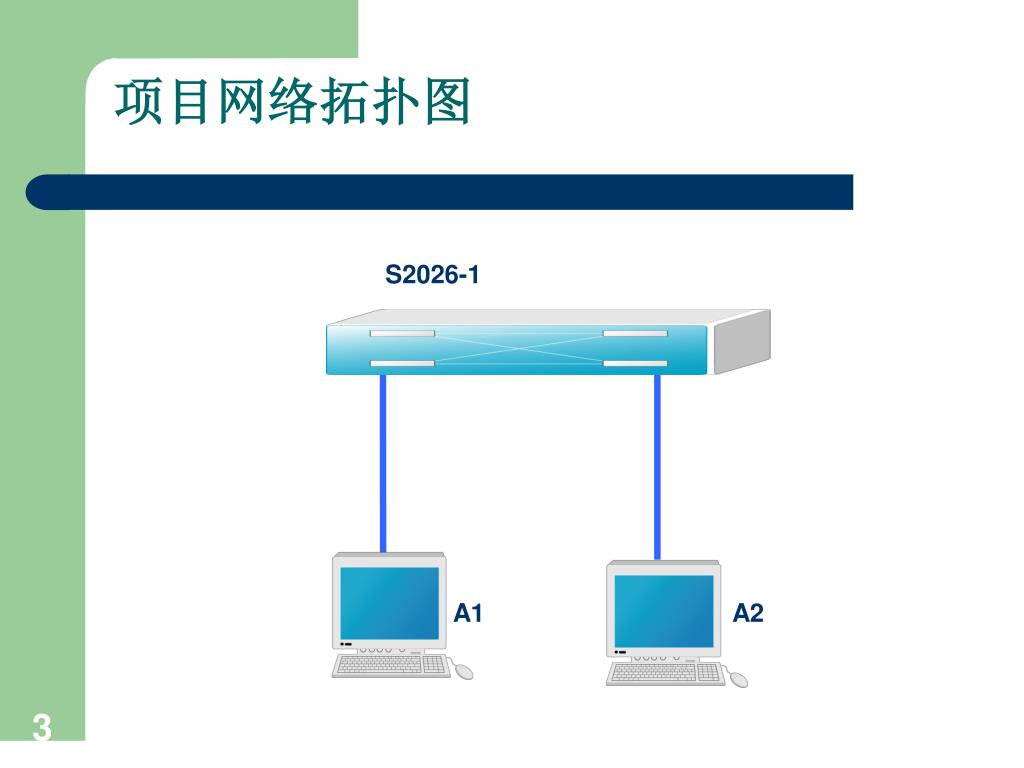

  3. S2026-1 A1 A2 项目网络拓扑图

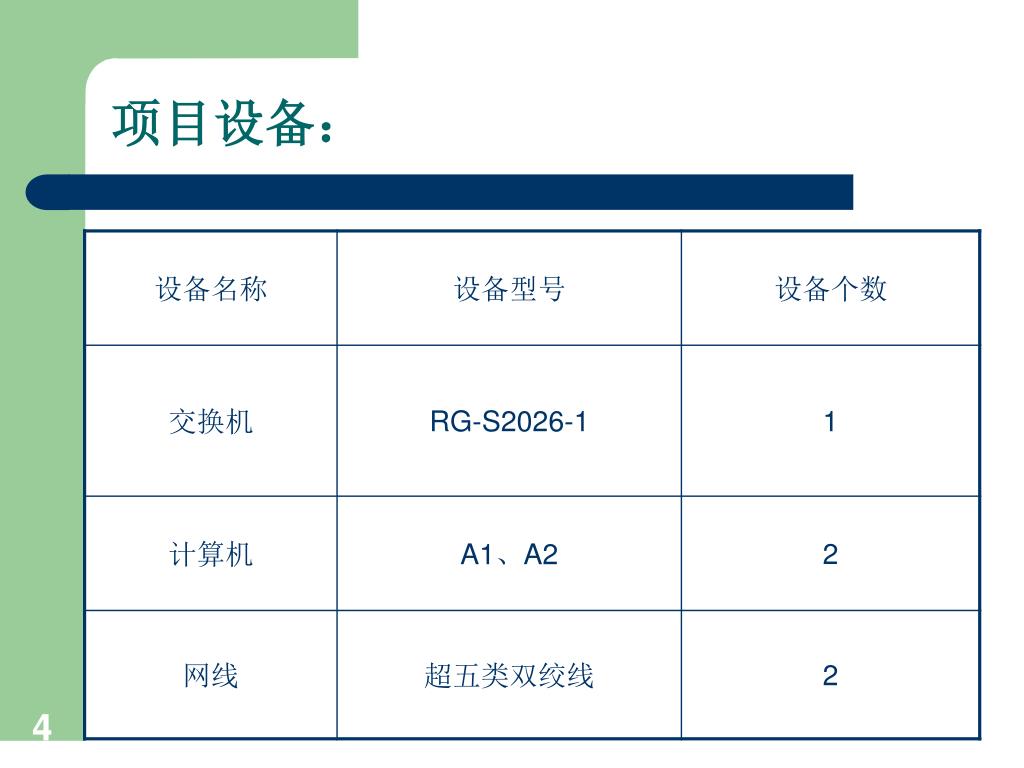

  4. 项目设备:

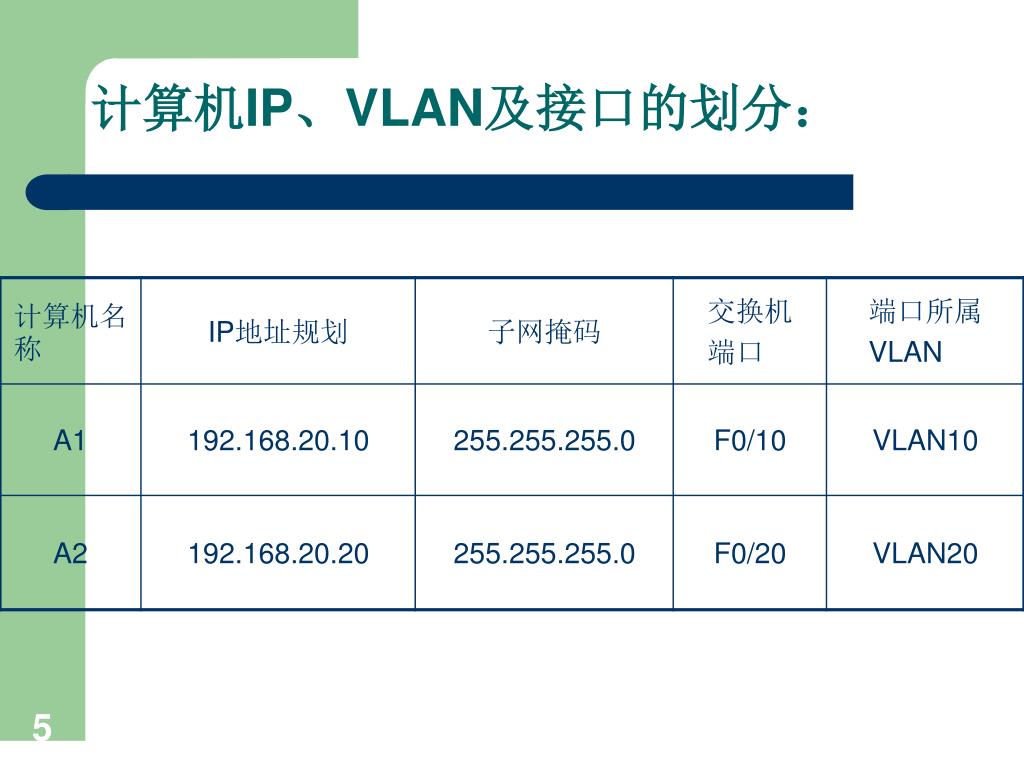

  5. 计算机IP、VLAN及接口的划分:

  6. 项目知识准备

  7. 1、交换机VLAN的工作原理

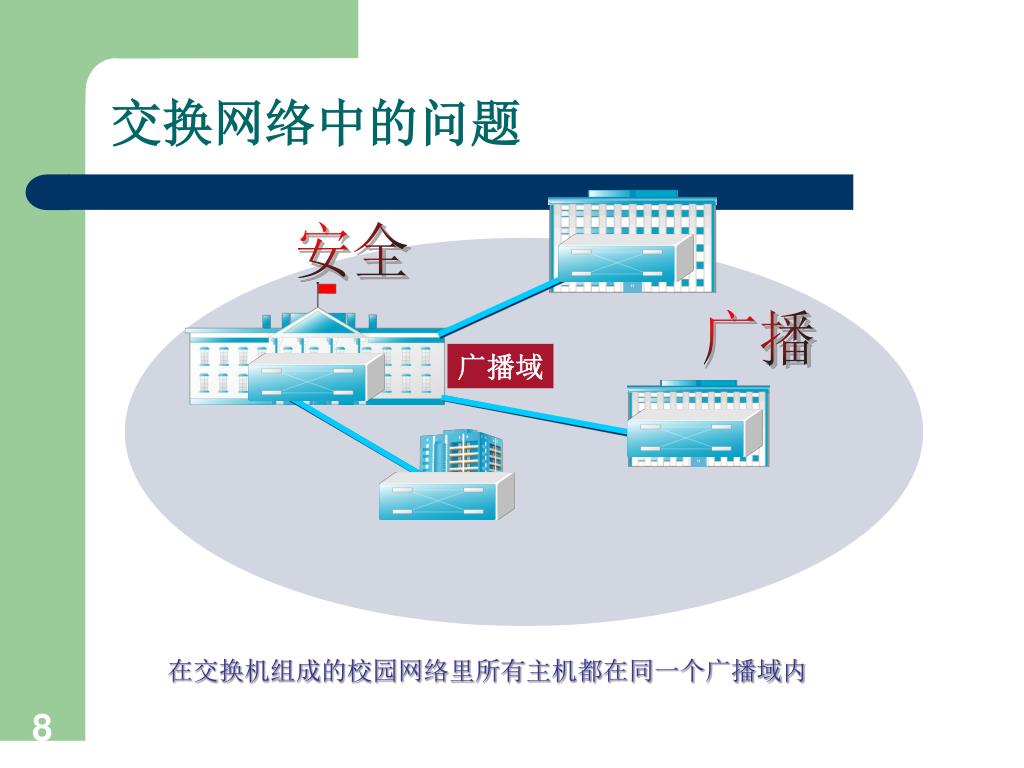

  8. 交换网络中的问题 安全 广播 广播域 在交换机组成的校园网络里所有主机都在同一个广播域内

  9. 交换网络中的问题 VLAN20 VLAN10 VLAN30 VLAN40 通过VLAN技术可以对网络进行一个安全的隔离、分割广播域

  10. VLAN技术 1 3 4 2 交换机 广播帧 • VLAN 概述(Virtual Local Area Network) • VLAN是划分出来的逻辑网络,是第二层网络。 • VLAN端口不受物理位置的限制。 • VLAN 隔离广播域。 广播帧 广播域 广播域

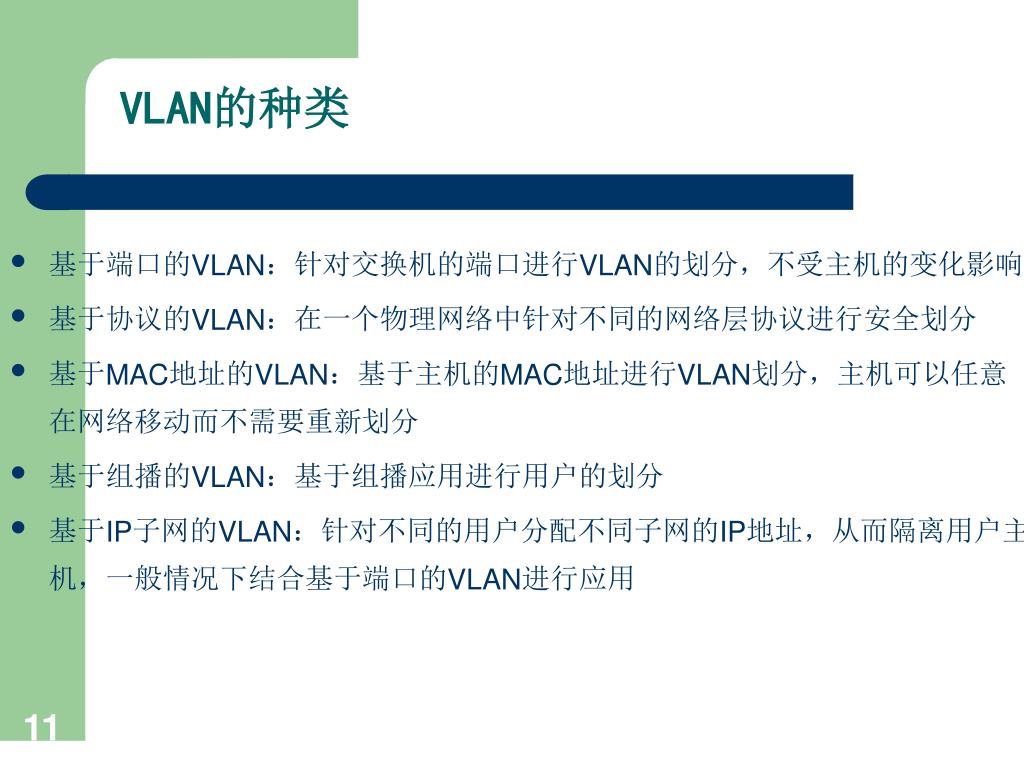

  11. VLAN的种类 • 基于端口的VLAN:针对交换机的端口进行VLAN的划分,不受主机的变化影响 • 基于协议的VLAN:在一个物理网络中针对不同的网络层协议进行安全划分 • 基于MAC地址的VLAN:基于主机的MAC地址进行VLAN划分,主机可以任意在网络移动而不需要重新划分 • 基于组播的VLAN:基于组播应用进行用户的划分 • 基于IP子网的VLAN:针对不同的用户分配不同子网的IP地址,从而隔离用户主机,一般情况下结合基于端口的VLAN进行应用

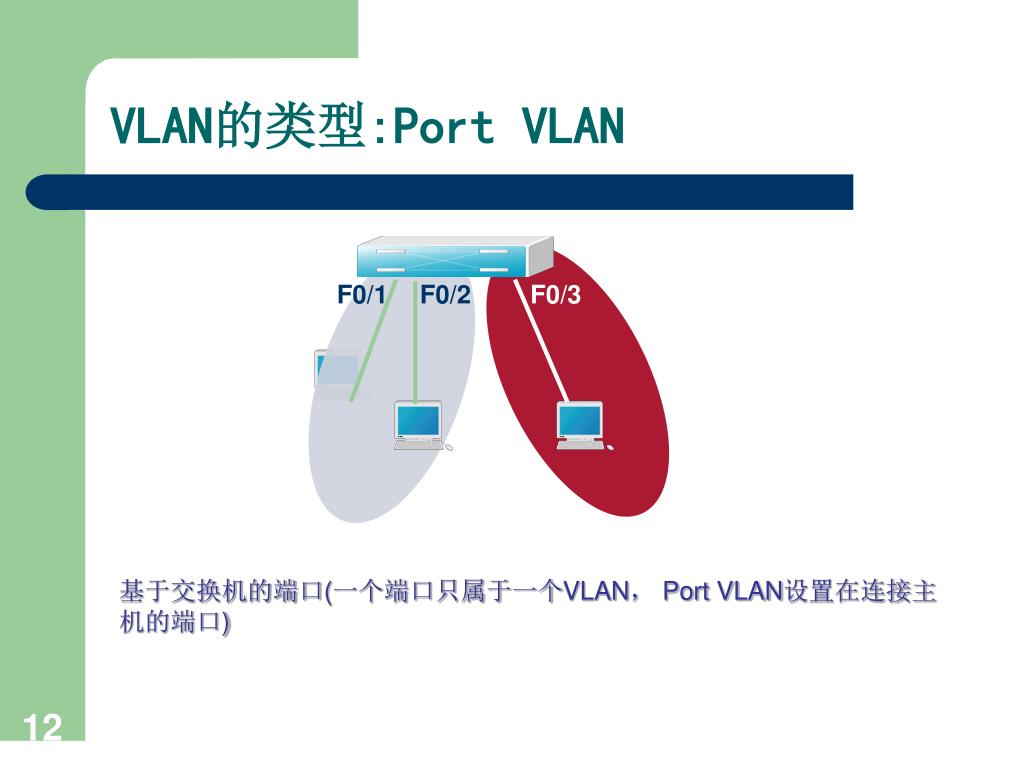

  12. F0/1 F0/2 F0/3 VLAN的类型:Port VLAN 基于交换机的端口(一个端口只属于一个VLAN, Port VLAN设置在连接主机的端口)

  13. Port-VLAN原理 通过查找MAC地址表,交换机对发往不同VLAN的数据不转发 F0/2 F0/3 F0/1 Vlan 10 Vlan 10 Vlan 20 A B C A B A C X

  14. 2、交换机VLAN操作

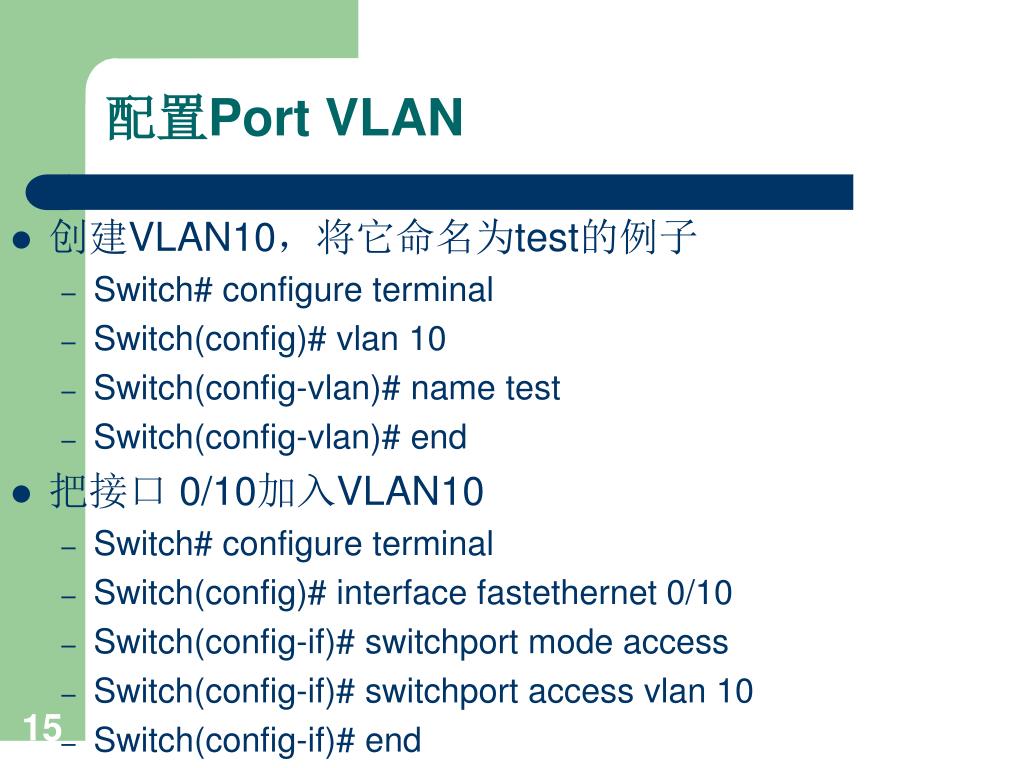

  15. 配置Port VLAN • 创建VLAN10,将它命名为test的例子 • Switch# configure terminal • Switch(config)# vlan 10 • Switch(config-vlan)# name test • Switch(config-vlan)# end • 把接口 0/10加入VLAN10 • Switch# configure terminal • Switch(config)# interface fastethernet 0/10 • Switch(config-if)# switchport mode access • Switch(config-if)# switchport access vlan 10 • Switch(config-if)# end

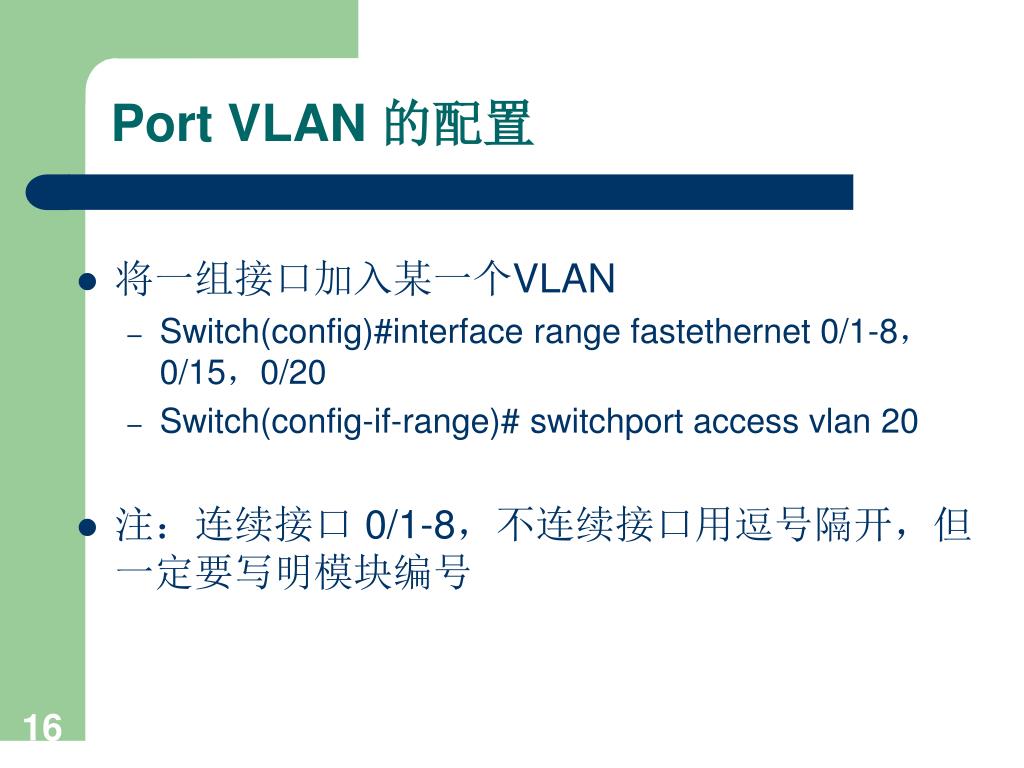

  16. Port VLAN 的配置 • 将一组接口加入某一个VLAN • Switch(config)#interface range fastethernet 0/1-8,0/15,0/20 • Switch(config-if-range)# switchport access vlan 20 • 注:连续接口 0/1-8,不连续接口用逗号隔开,但一定要写明模块编号

  17. 项目实施

  18. 划分VLAN S2126 F0/20 F 0/10 • 工作目标:在交换机上划分VLAN,使本来互通的主机不能通信 • 工作目的:1、理解VLAN技术特性;2、熟悉交换机基本配置;3、熟悉划分VLAN配置。 VLAN10 VLAN20

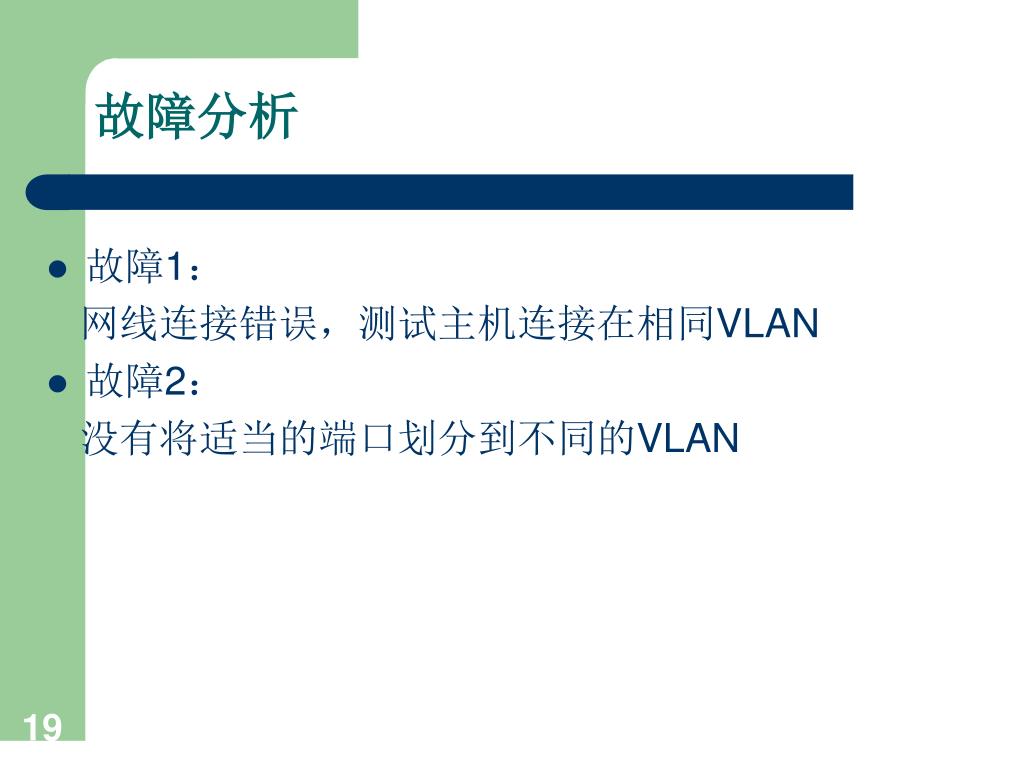

  19. 故障分析 • 故障1: 网线连接错误,测试主机连接在相同VLAN • 故障2: 没有将适当的端口划分到不同的VLAN

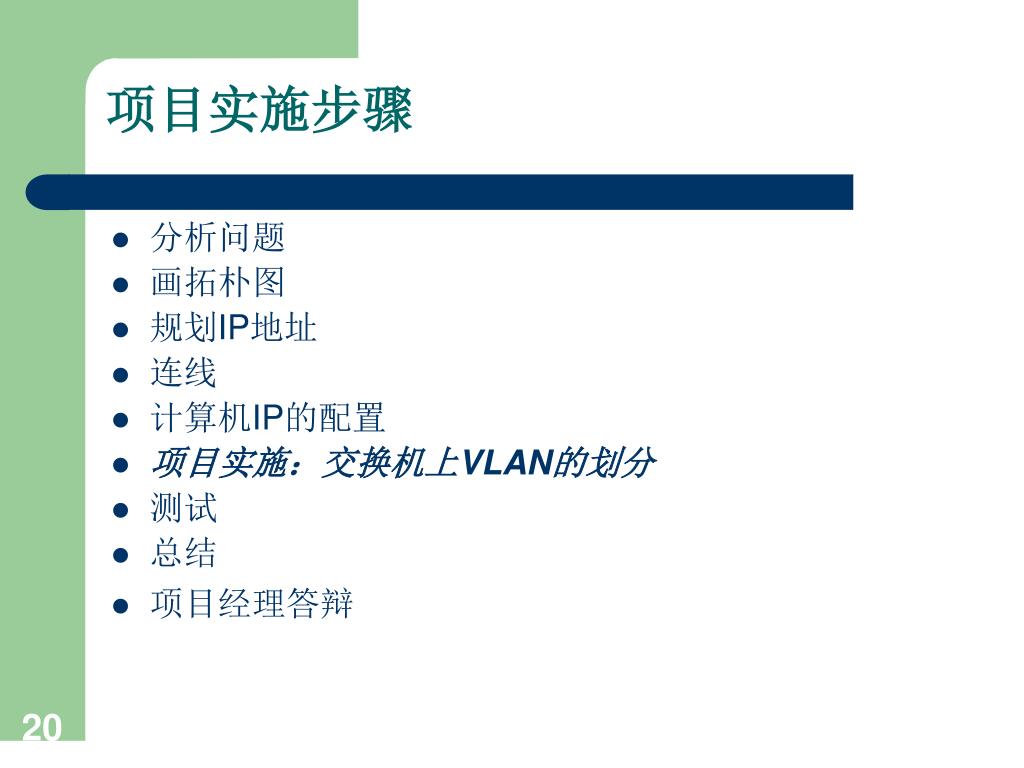

  20. 项目实施步骤 • 分析问题 • 画拓朴图 • 规划IP地址 • 连线 • 计算机IP的配置 • 项目实施:交换机上VLAN的划分 • 测试 • 总结 • 项目经理答辩

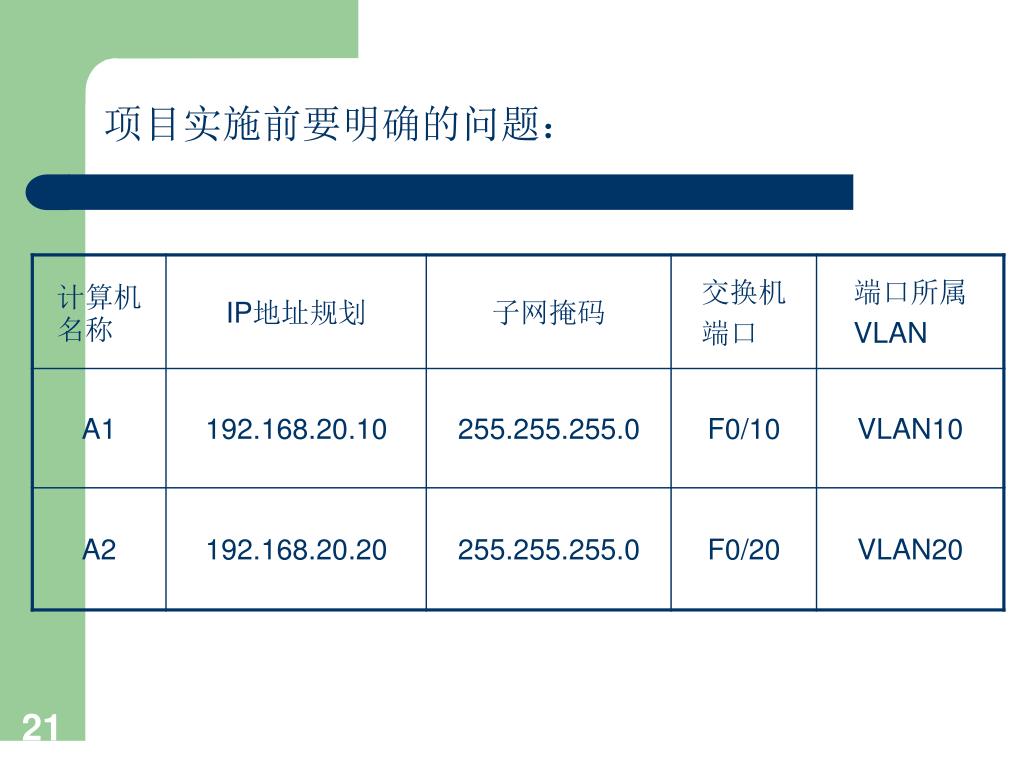

  21. 项目实施前要明确的问题:

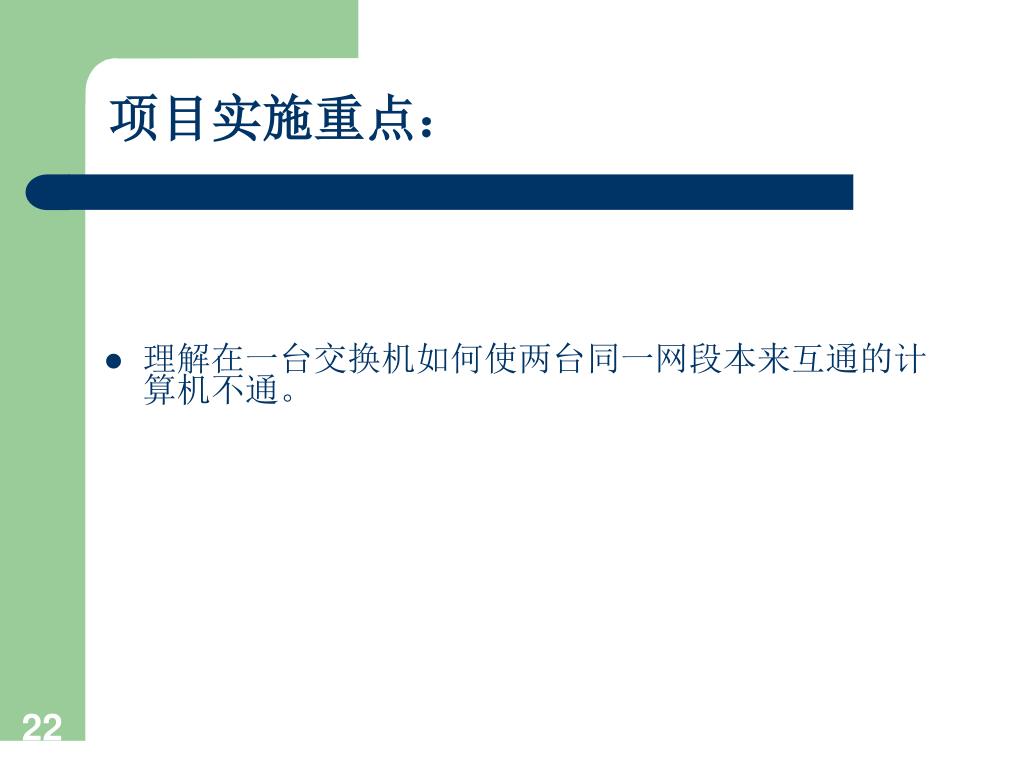

  22. 项目实施重点: • 理解在一台交换机如何使两台同一网段本来互通的计算机不通。

  23. 项目测试

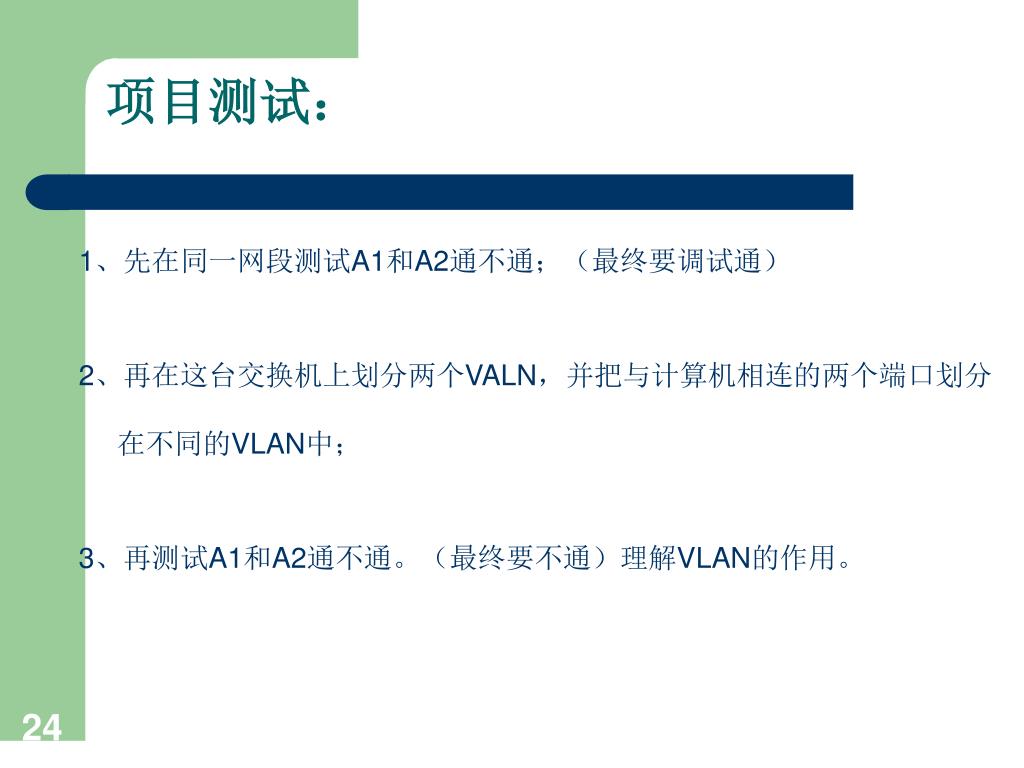

  24. 项目测试: 1、先在同一网段测试A1和A2通不通;(最终要调试通) 2、再在这台交换机上划分两个VALN,并把与计算机相连的两个端口划分在不同的VLAN中; 3、再测试A1和A2通不通。(最终要不通)理解VLAN的作用。
