Presentation Transcript
slide1

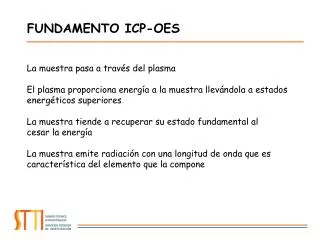

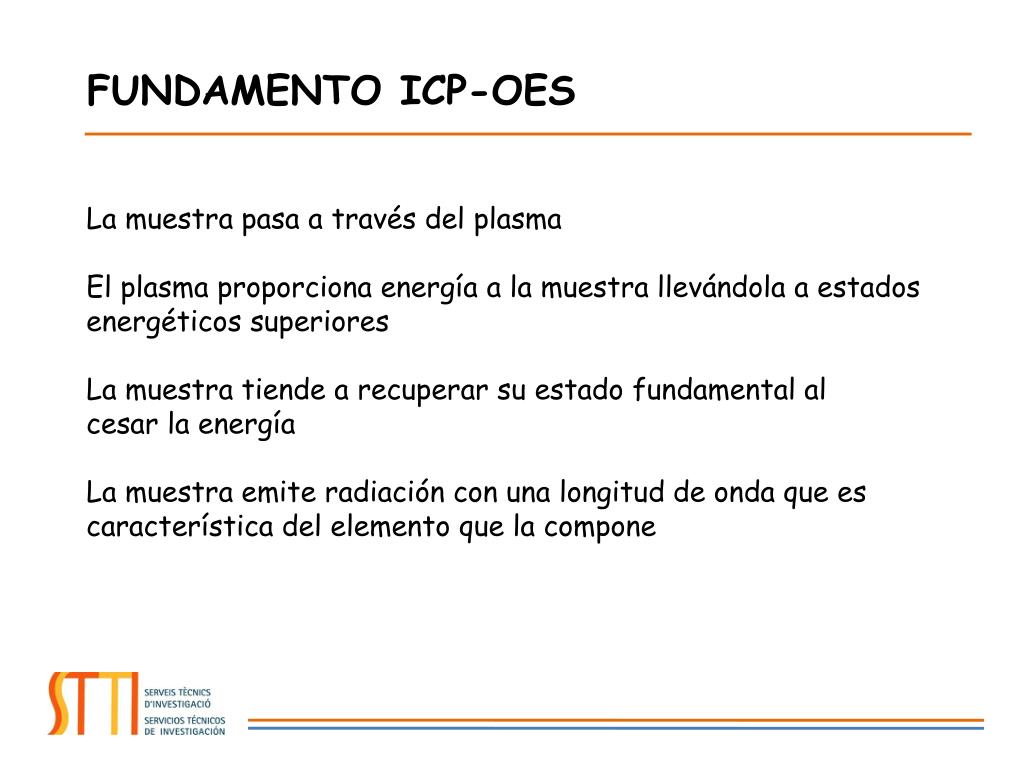

FUNDAMENTO ICP-OES

La muestra pasa a través del plasma

El plasma proporciona energía a la muestra llevándola a estados

energéticos superiores

La muestra tiende a recuperar su estado fundamental al

cesar la energía

La muestra emite radiación con una longitud de onda que es

característica del elemento que la compone

slide3

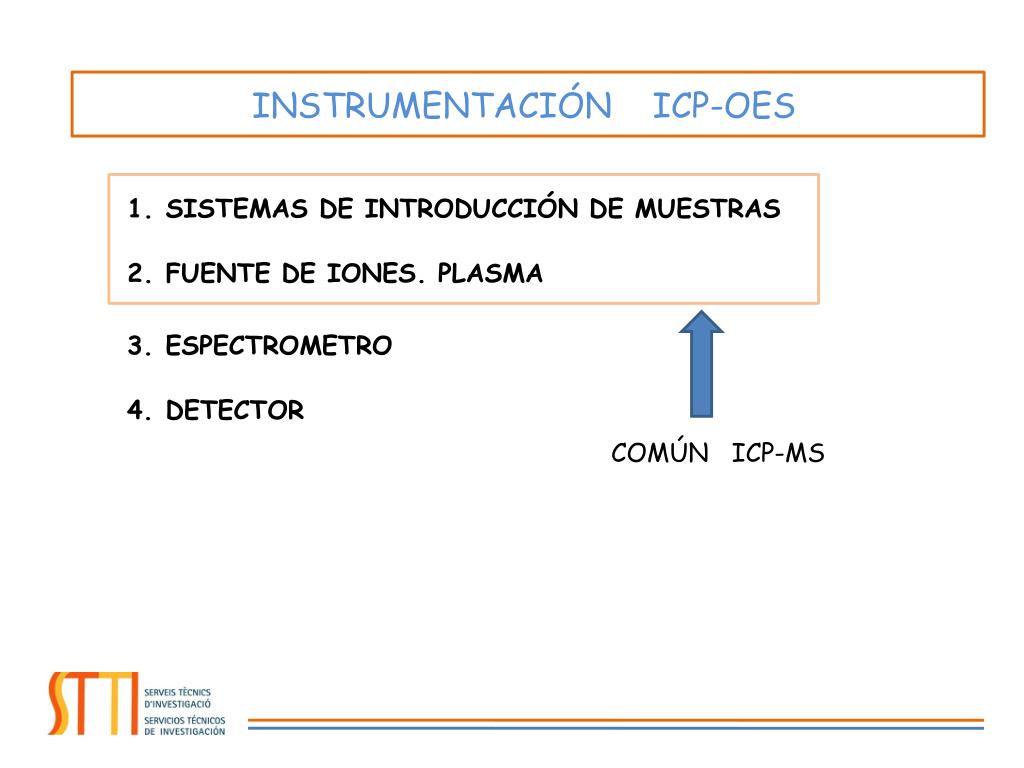

INSTRUMENTACIÓN ICP-OES

  • SISTEMAS DE INTRODUCCIÓN DE MUESTRAS

FUENTE DE IONES. PLASMA

ESPECTROMETRO

DETECTOR

COMÚN ICP-MS

slide4

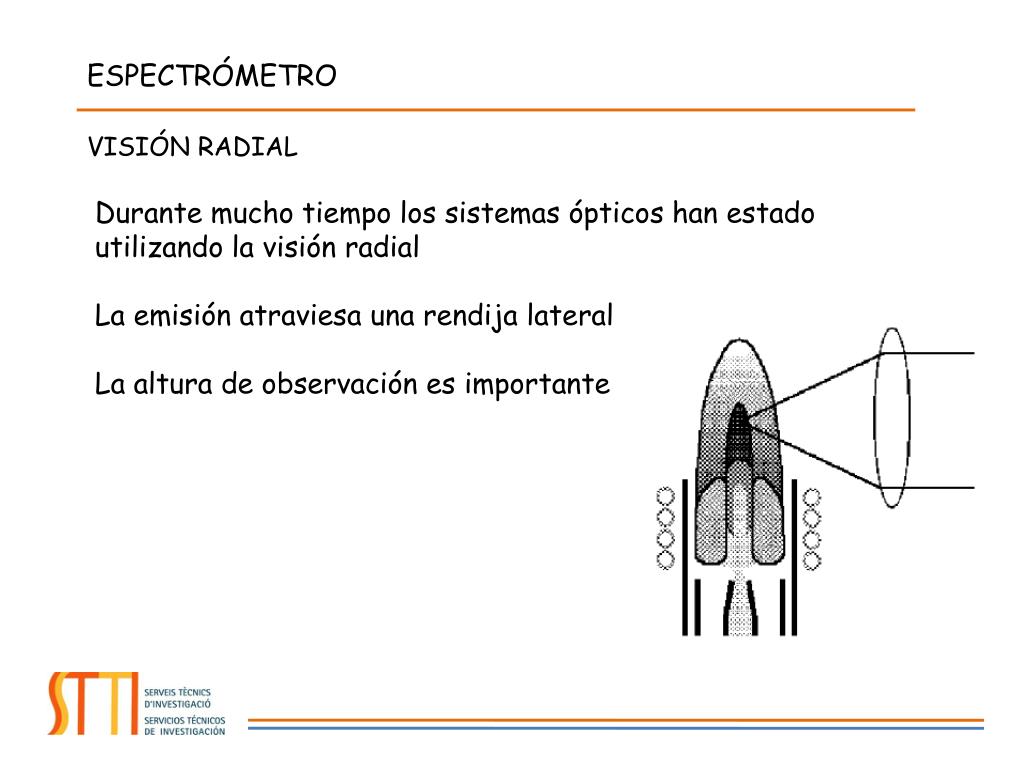

ESPECTRÓMETRO

VISIÓN RADIAL

Durante mucho tiempo los sistemas ópticos han estado utilizando la visión radial

La emisión atraviesa una rendija lateral

La altura de observación es importante

slide5

ESPECTRÓMETRO

VISIÓN AXIAL

El camino óptico de la emisión es mayor que en el plasma observado radialmente

Se mejora la sensibilidad y los LOD

La visión axial no extiende el rango dinámico lineal sino que lo desplaza a concentraciones menores

slide6

ESPECTRÓMETRO

VISIÓN AXIAL

Problemas de reabsorción: la emisión del analito es absorbida por los átomos en estado fundamental en la zona fría del plasma (pluma)

SOLUCIÓN:

Uso del Shear gas para desplazar la pluma

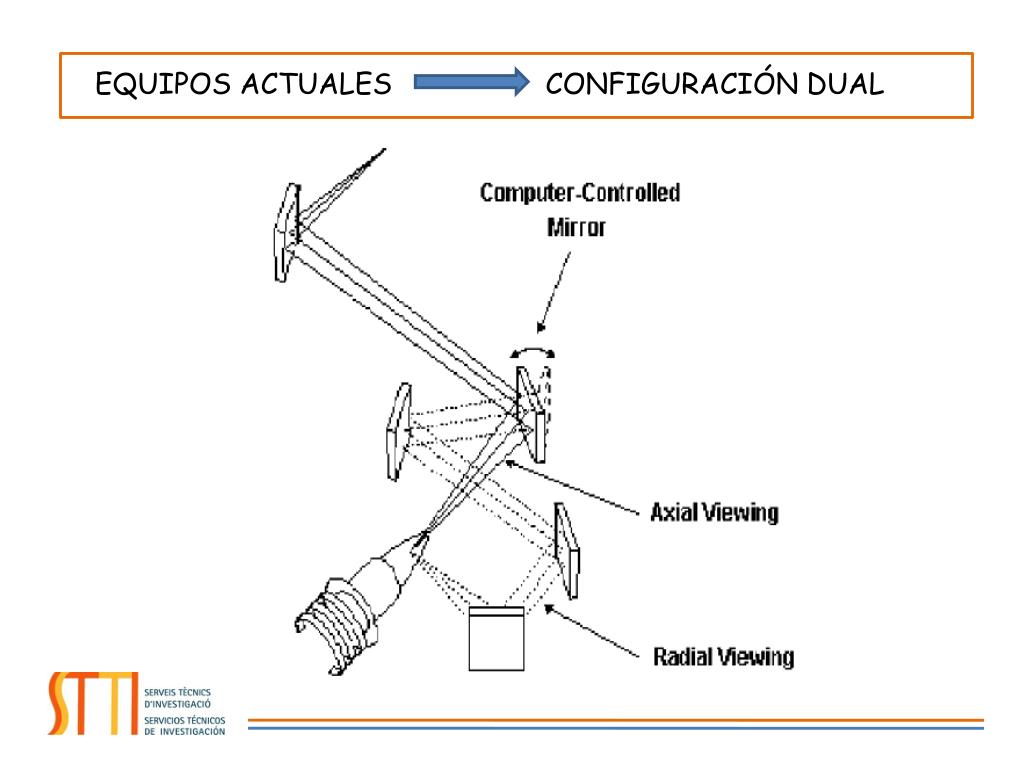

Equipos con visión dual (radial y axial)

slide10

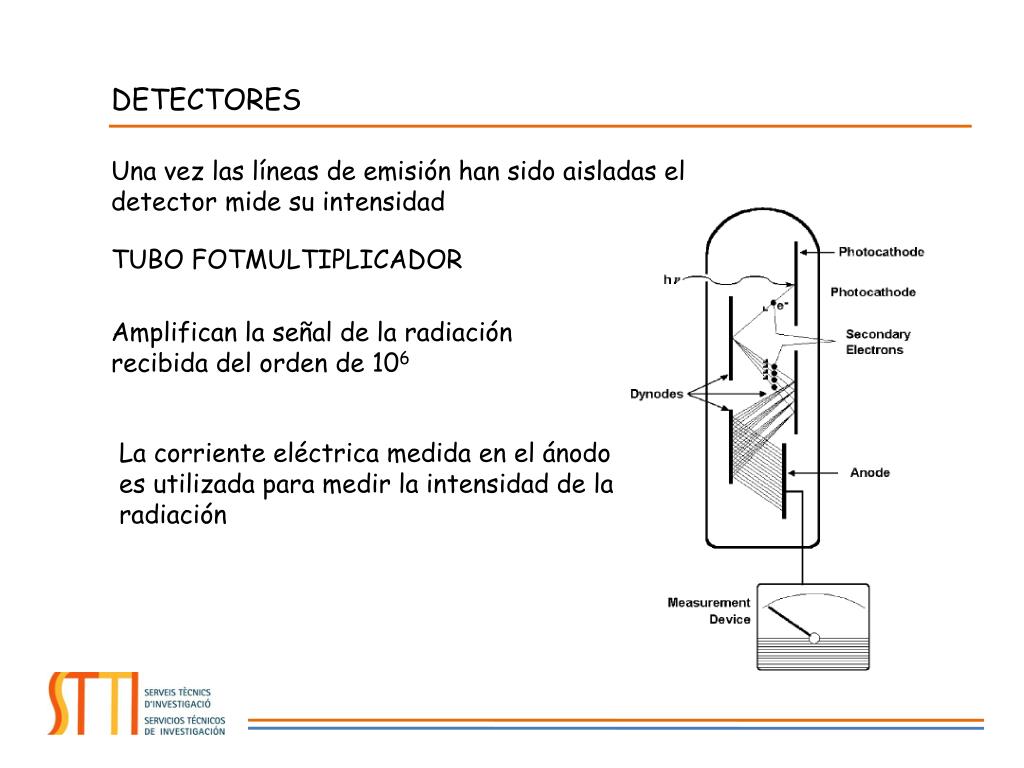

DETECTORES

Una vez las líneas de emisión han sido aisladas el detector mide su intensidad

TUBO FOTMULTIPLICADOR

Amplifican la señal de la radiación recibida del orden de 106

La corriente eléctrica medida en el ánodo es utilizada para medir la intensidad de la radiación

slide11

DETECTORES

DETECTORES DE ESTADO SÓLIDO

En los equipo actuales detectores SCD

Chips con superficie de silicio sobre la cual hay una serie de detectores segmentados localizados estratégicamente para medir las líneas de emisión
