  1. DSP試験の結果(詳細報告) 　遅い取り出しミーティング　2008年12月17日 武蔵工業大学 計測制御研究室　市川　武 • 実験項目 • 前回実験項目の再測定 • 目標値Spill Refの適正値の調査 • 新?EQ演算アルゴリズムのテスト • 位相シフタのテスト

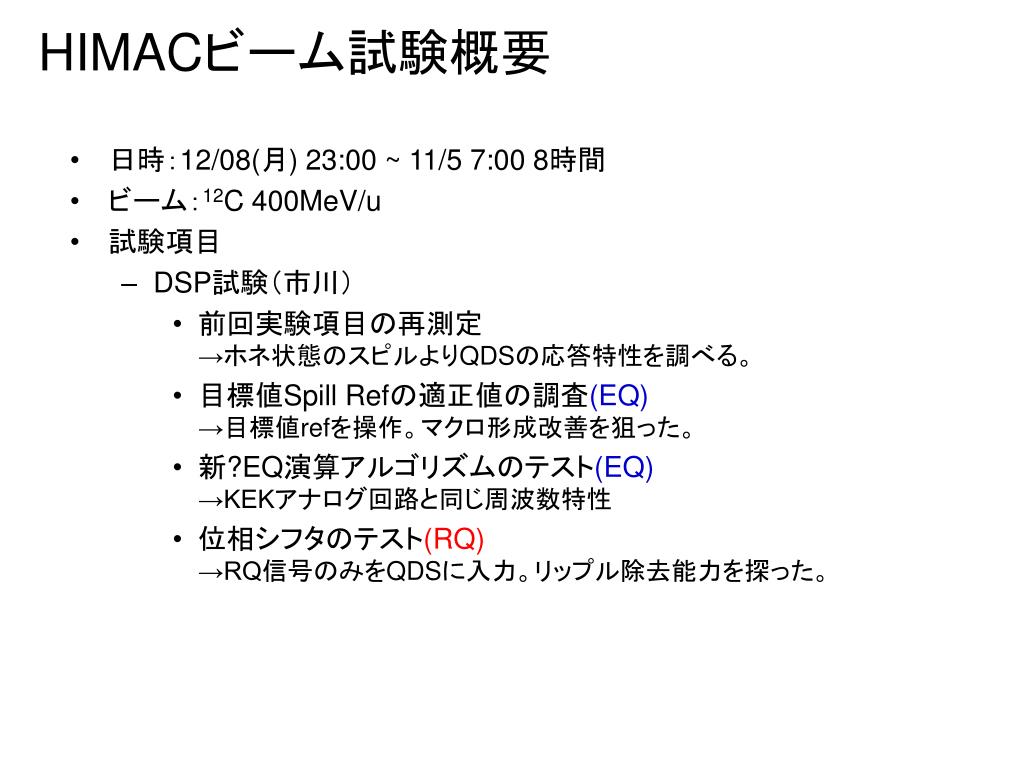

  2. HIMACビーム試験概要 • 日時：12/08(月) 23:00 ~ 11/5 7:00 8時間 • ビーム：12C 400MeV/u • 試験項目 • DSP試験（市川） • 前回実験項目の再測定→ホネ状態のスピルよりQDSの応答特性を調べる。 • 目標値Spill Refの適正値の調査(EQ)→目標値refを操作。マクロ形成改善を狙った。 • 新?EQ演算アルゴリズムのテスト(EQ)→KEKアナログ回路と同じ周波数特性 • 位相シフタのテスト(RQ)→RQ信号のみをQDSに入力。リップル除去能力を探った。

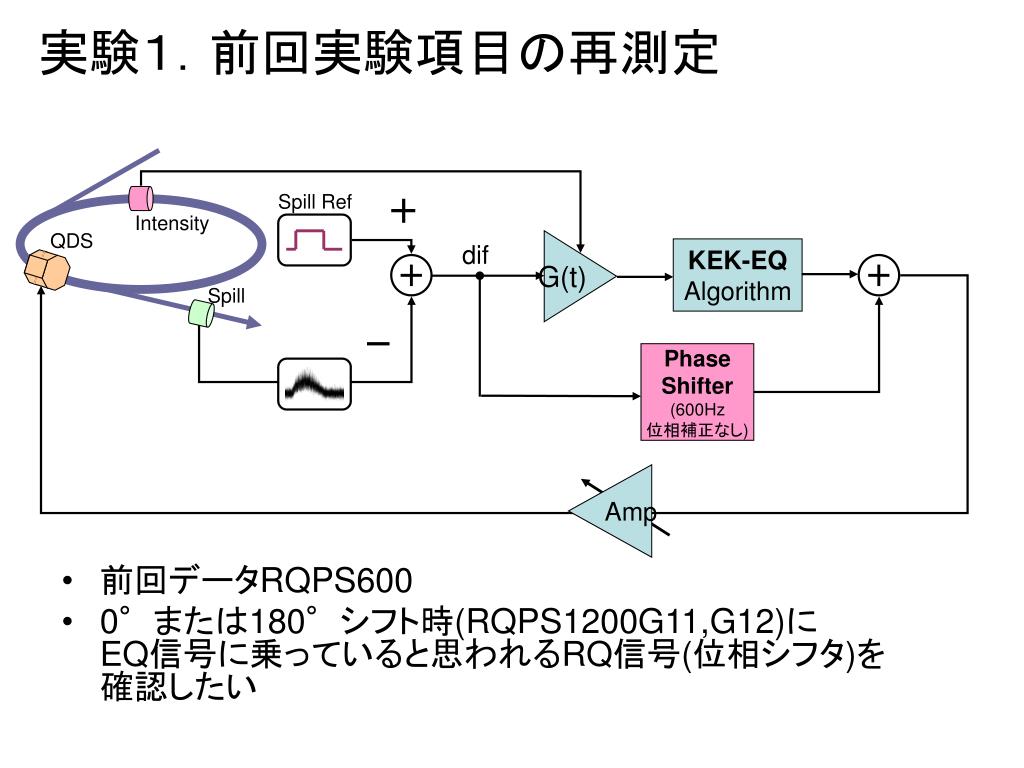

  3. 実験１．前回実験項目の再測定 • 前回データRQPS600 • 0°または180°シフト時(RQPS1200G11,G12)にEQ信号に乗っていると思われるRQ信号(位相シフタ)を確認したい Spill Ref Intensity QDS dif KEK-EQAlgorithm G(t) Spill PhaseShifter(600Hz 位相補正なし) Amp

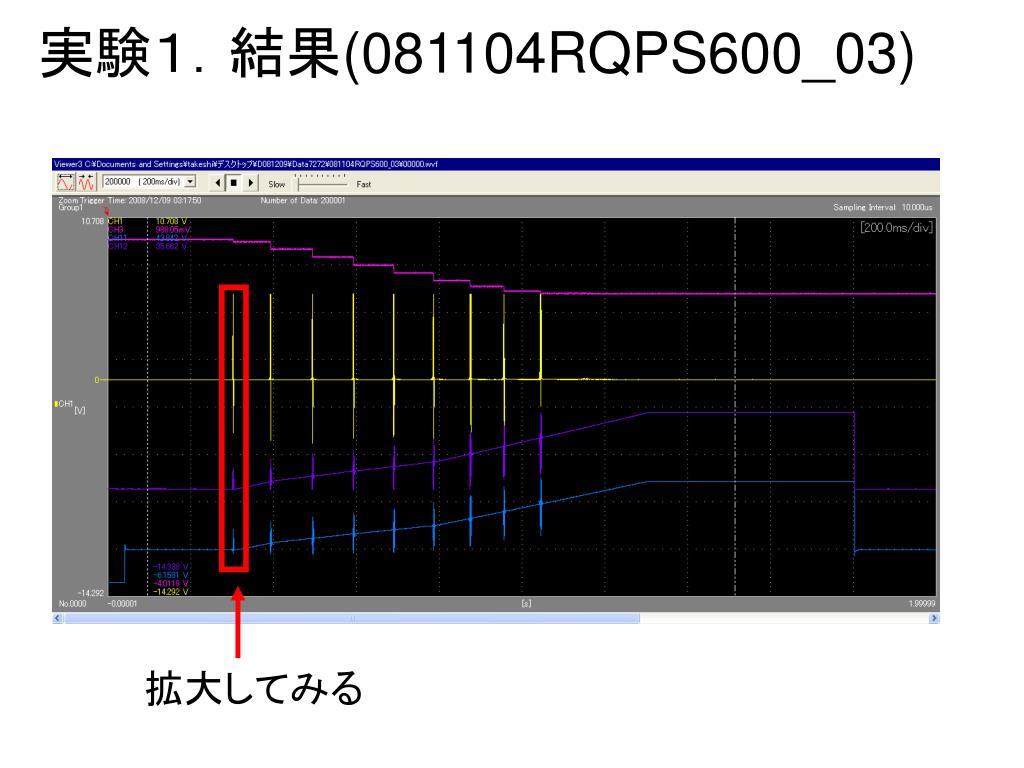

  4. 実験１．結果(081104RQPS600_03) 拡大してみる

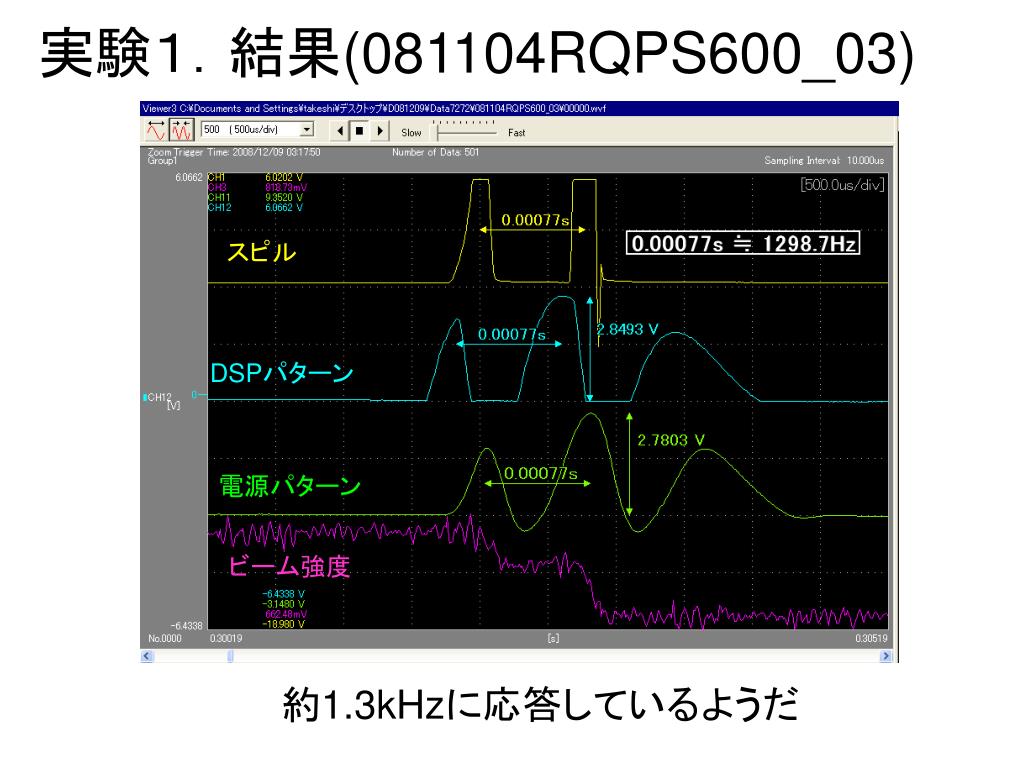

  5. 実験１．結果(081104RQPS600_03) スピル DSPパターン 電源パターン ビーム強度 約1.3kHzに応答しているようだ

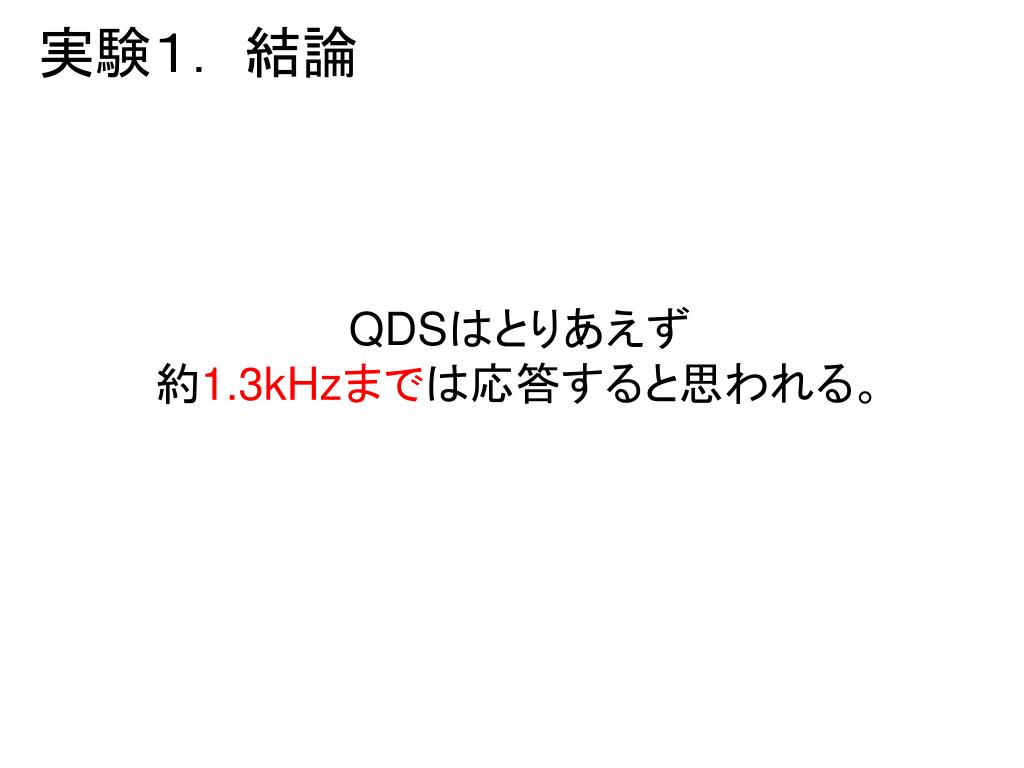

  6. 実験１． 結論 QDSはとりあえず約1.3kHzまでは応答すると思われる。

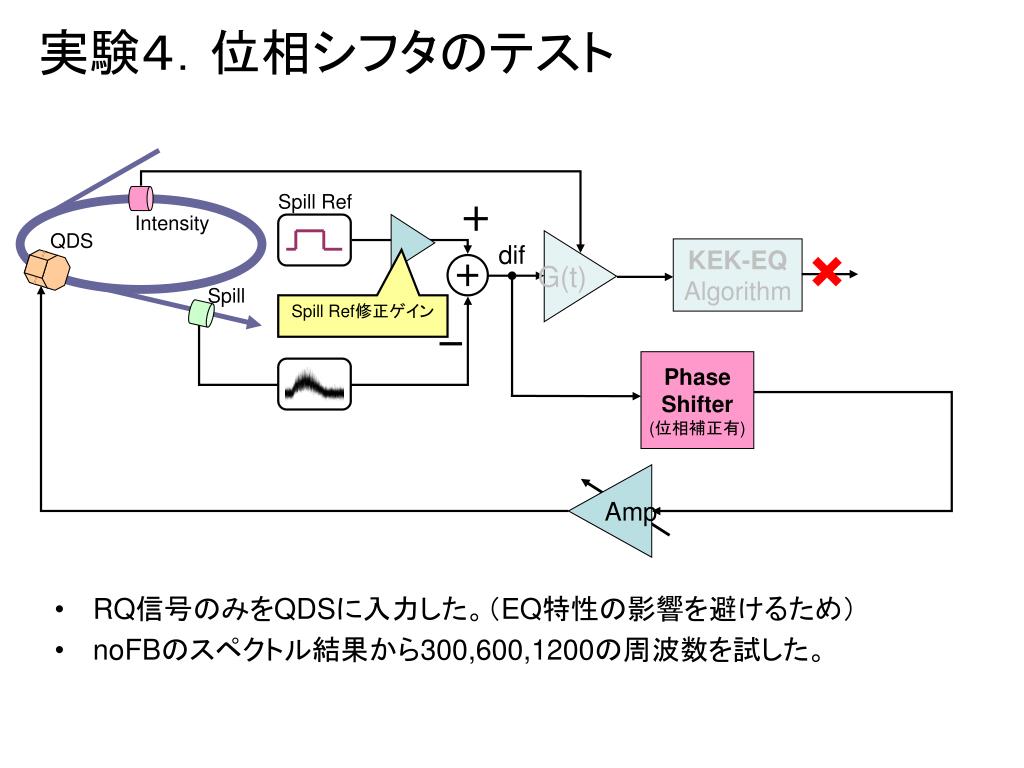

  7. 実験４．位相シフタのテスト • RQ信号のみをQDSに入力した。（EQ特性の影響を避けるため） • noFBのスペクトル結果から300,600,1200の周波数を試した。 Spill Ref Intensity QDS dif KEK-EQAlgorithm G(t) Spill Spill Ref修正ゲイン PhaseShifter(位相補正有) Amp

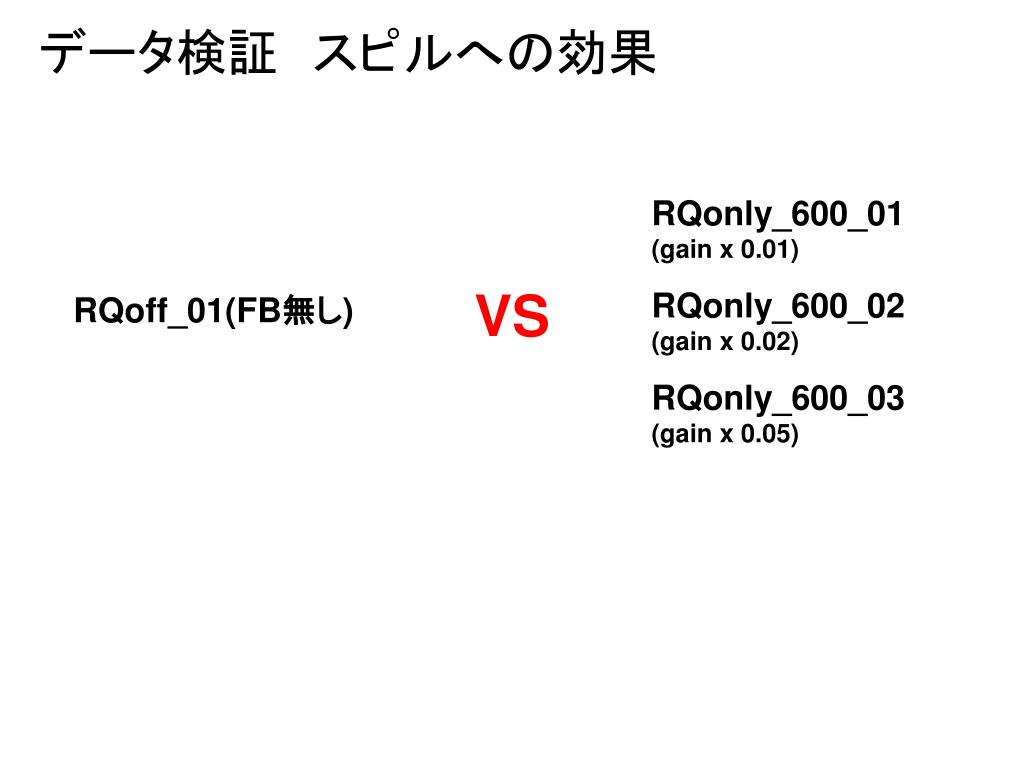

  8. データ検証　スピルへの効果 RQonly_600_01(gain x 0.01) RQonly_600_02(gain x 0.02) RQonly_600_03(gain x 0.05) VS RQoff_01(FB無し)

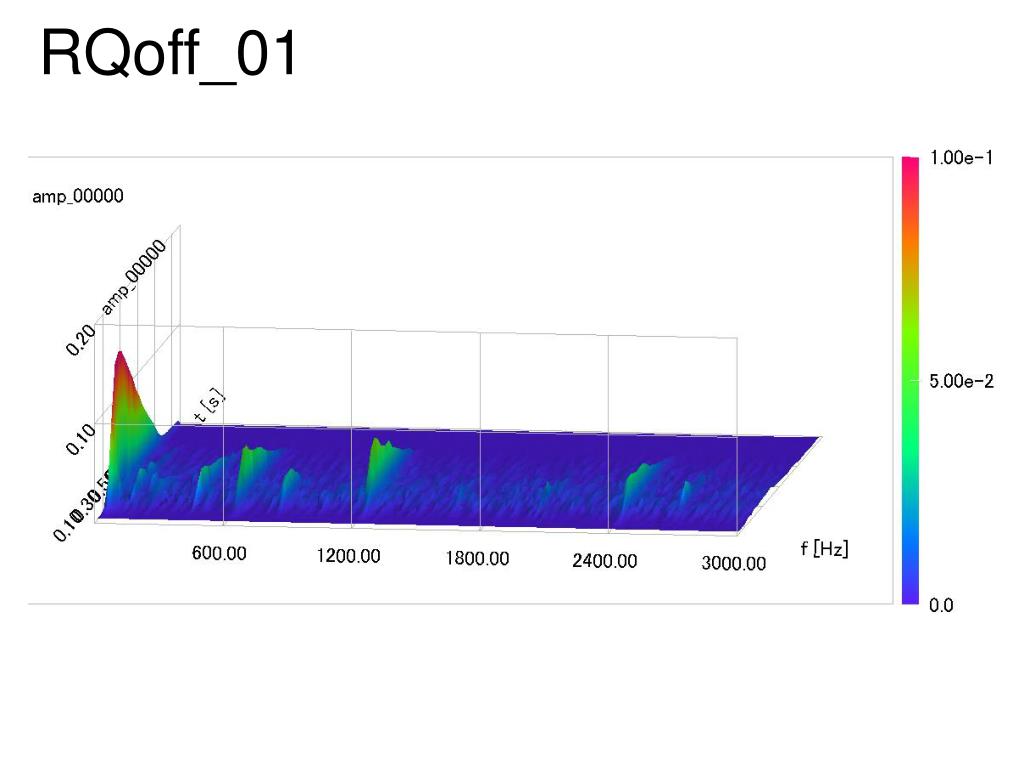

  9. RQoff_01

  10. RQonly600_01

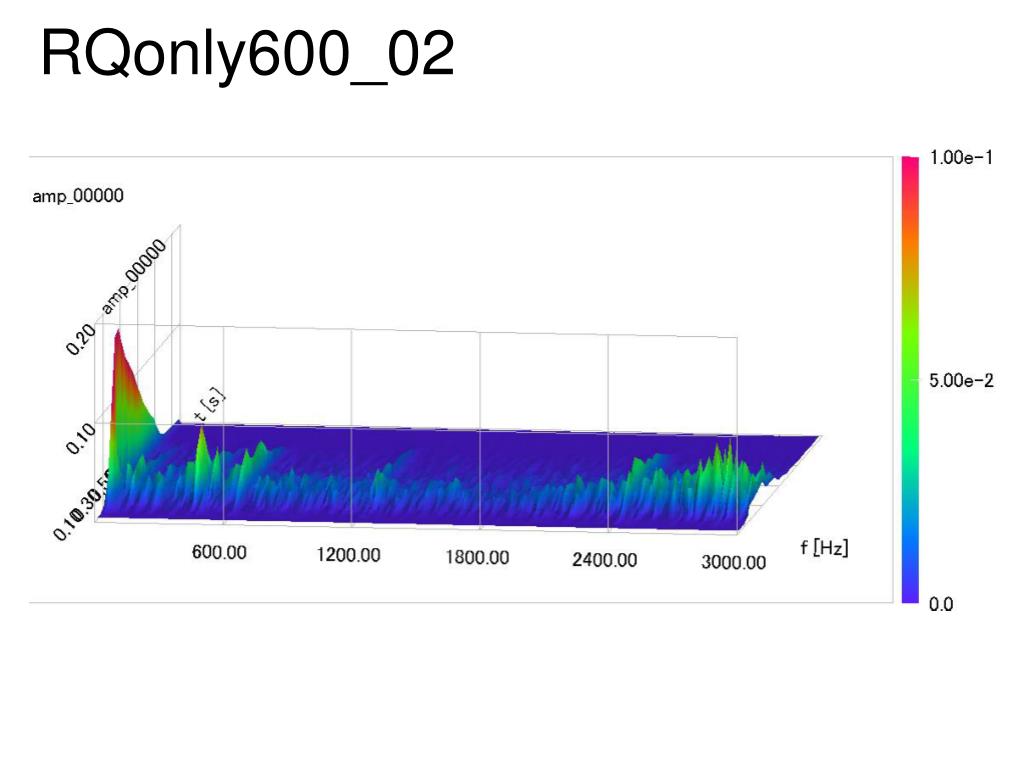

  11. RQonly600_02

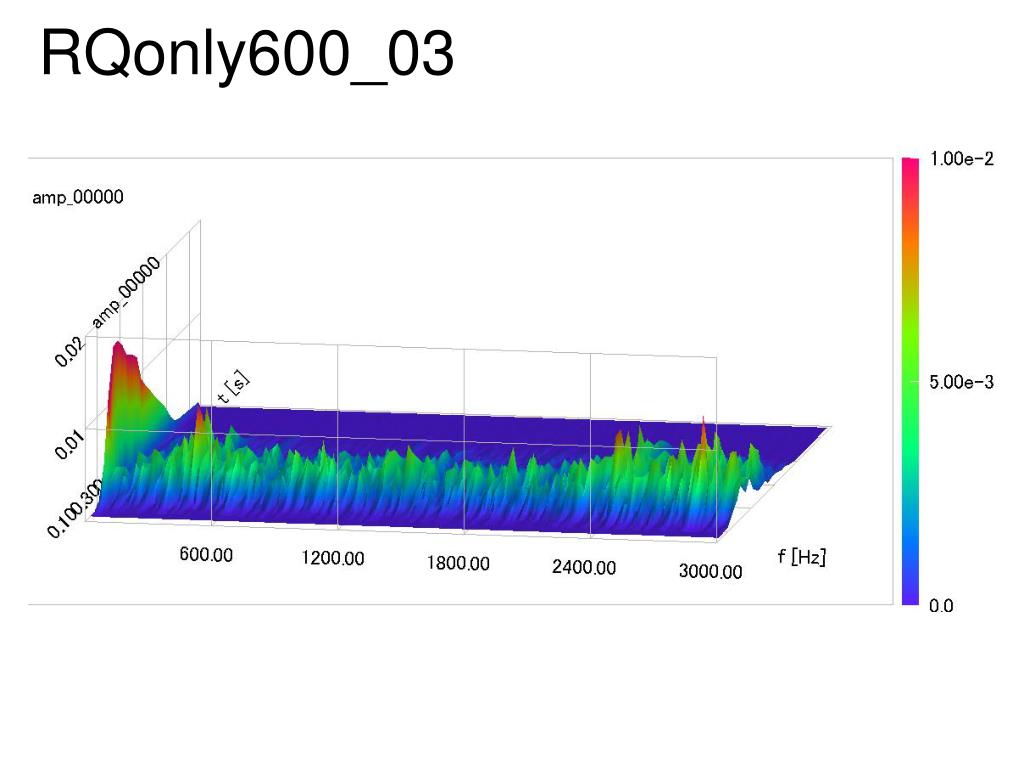

  12. RQonly600_03

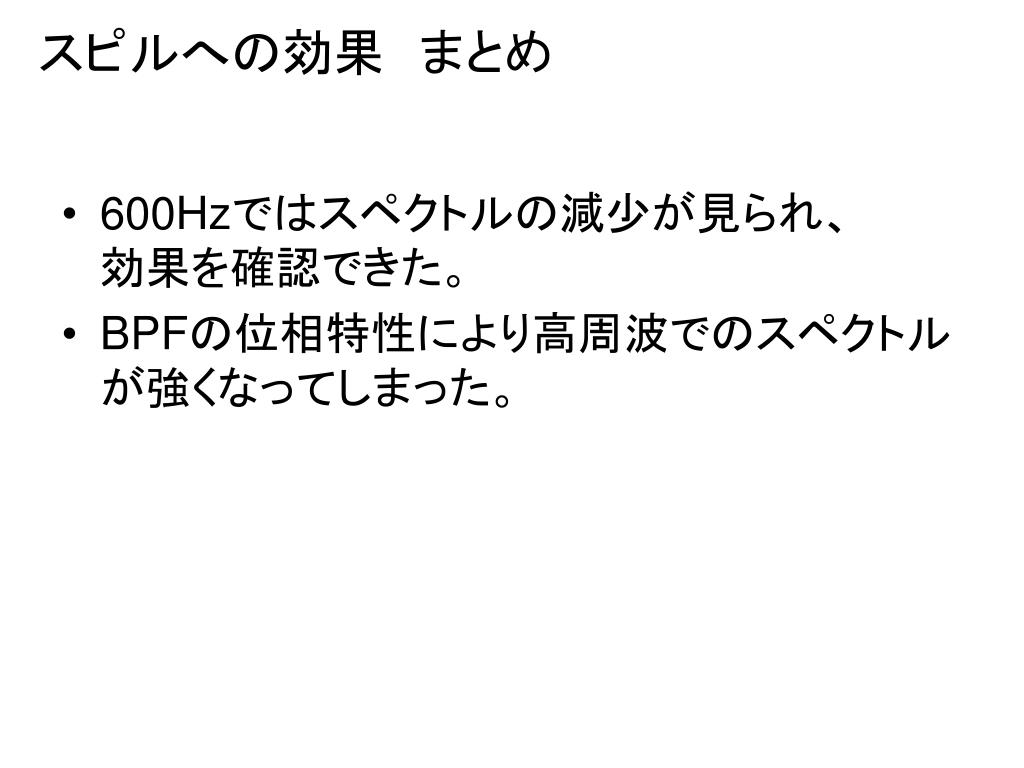

  13. スピルへの効果　まとめ • 600Hzではスペクトルの減少が見られ、効果を確認できた。 • BPFの位相特性により高周波でのスペクトルが強くなってしまった。

  14. まとめ • QDSの応答特性は1.3kHzまで確認できた • 600Hzに対しては位相シフタの効果を確認できた。

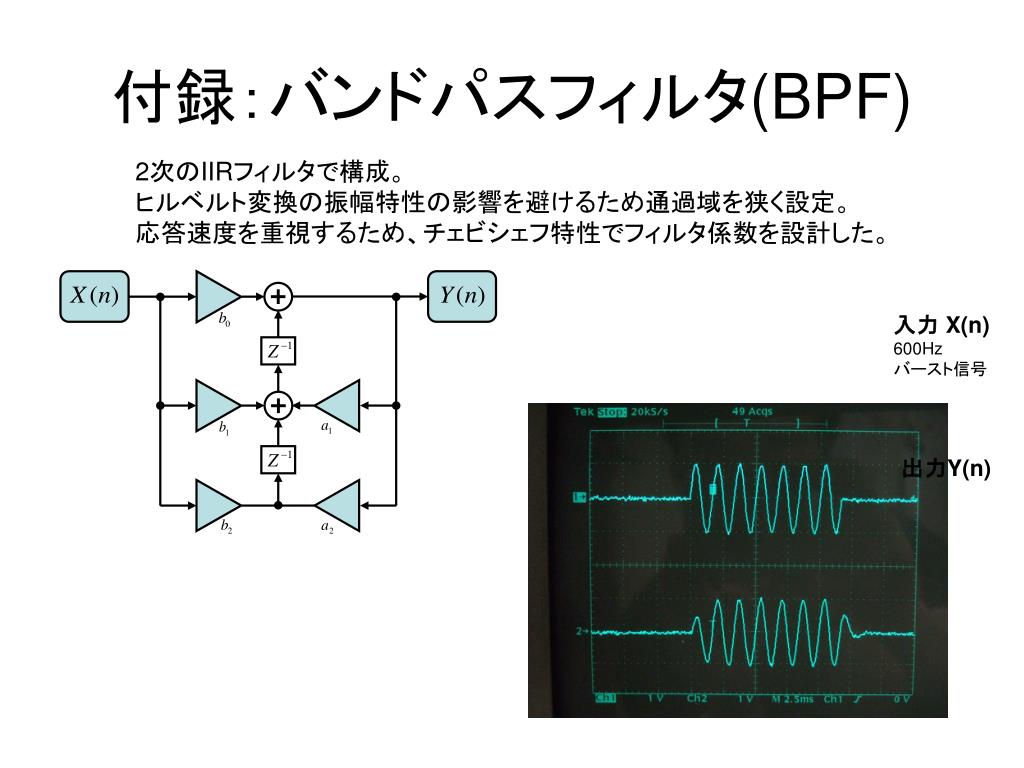

  15. 付録：バンドパスフィルタ(BPF) 2次のIIRフィルタで構成。ヒルベルト変換の振幅特性の影響を避けるため通過域を狭く設定。応答速度を重視するため、チェビシェフ特性でフィルタ係数を設計した。 入力 X(n)600Hzバースト信号 出力Y(n)

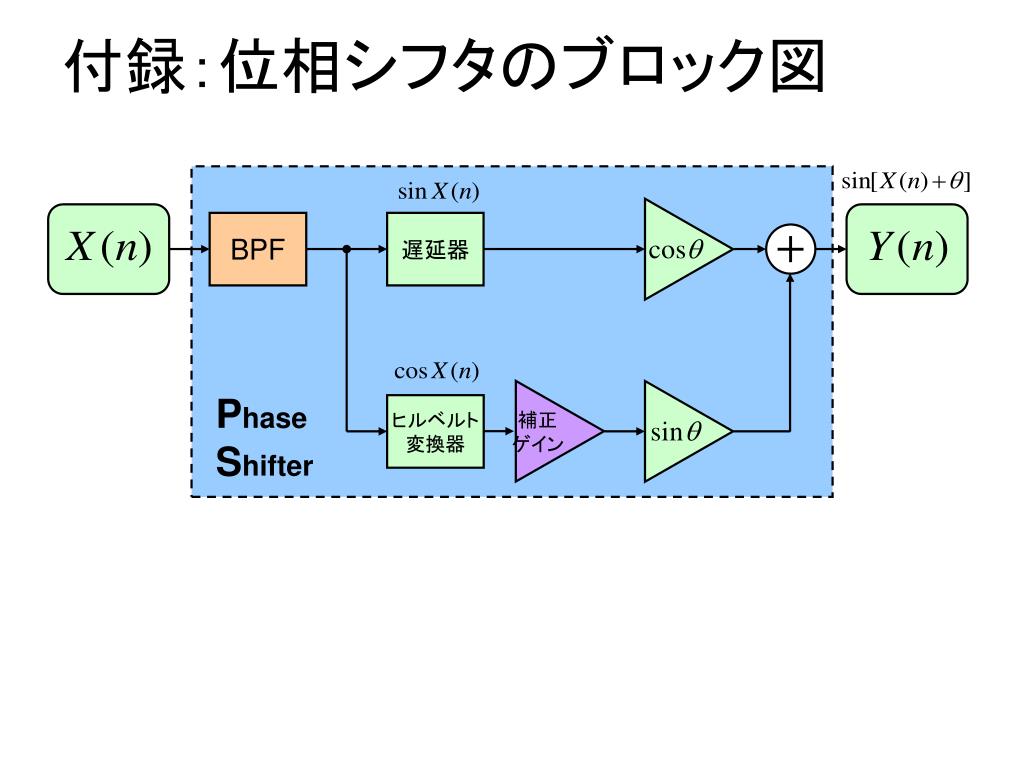

  16. BPF 遅延器 補正ゲイン ヒルベルト変換器 付録：位相シフタのブロック図 Phase Shifter
