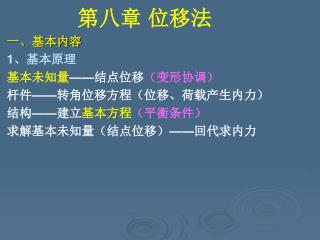

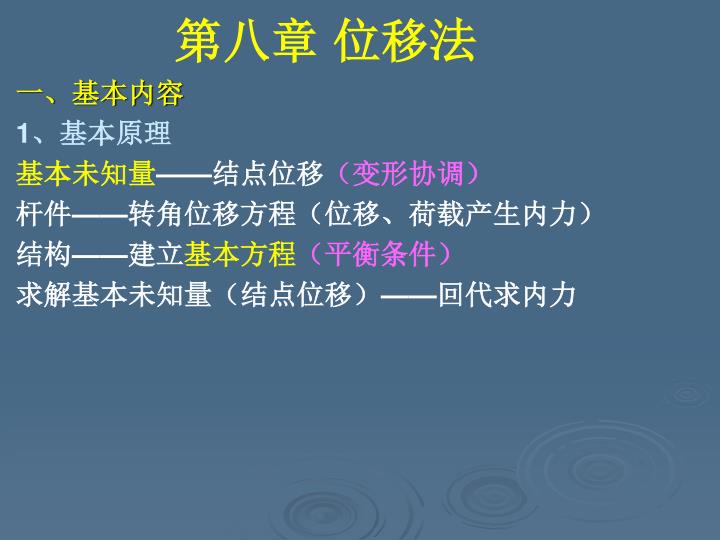

第八章 位移法 一、基本内容 1、基本原理 基本未知量——结点位移(变形协调) 杆件——转角位移方程(位移、荷载产生内力) 结构——建立基本方程(平衡条件) 求解基本未知量(结点位移)——回代求内力
2、 等截面直杆的转角位移方程 单跨超静定梁——由杆端位移(及荷载)求杆端力 (1)两端固定等截面梁 (2)B端饺支座 (3)B端滑动支座
由荷载求固端力(表8-1) (1)两端固定 (3*)a=b=l/2 (4) (2)一端固定,一端简支 (11*) a=b=l/2 (12) (3)一端固定,一端滑动(可由两端固定导出) (19) (20) 思考:变换杆或约束位置,+、-号确定?
正负号规则——顺时针为正: 转角(结点、杆端)——φA、φB 线位移——弦转角——βAB=ΔAB∕l 弯矩(结点、杆端)——M、MAB
一般公式 叠加原理:杆端位移与荷载共同作用 杆端弯矩: 杆端剪力: 其中——MF、FFS,荷载引起的弯矩、剪力
3、基本未知量 角位移数=刚结点数 线位移数=独立的结点线位移数 a.观察——φ、Δ b.独立线位移数——几何构造分析方法确定: (1)将所有刚结点(包括固定支座)变铰结点 (2)铰结体系的自由度数=独立的线位移数 ——即使其成为几何不变所需添加的链杆数 • 铰结点处角位移 • 边界杆端(铰、链杆、滑动支座及自由端) 角位移和线位移 ——不独立
4、典型方程 [r]-刚度矩阵 正定对称矩阵
位移法的基本方程——平衡方程 (1)基本体系法 基本未知量—— 附加约束——主动位移 基本体系 基本结构—— 独立受力、变形的等截面直杆体系 作用(结点位移及荷载、支移等外因) 基本方程—— 附加约束上的平衡条件——与原结构一致 (2)直接列平衡方程 基本未知量—— 附加约束——主动位移 杆端弯矩 基本方程——平衡条件 对应角位移——结点力矩平衡方程:Σm=0 对应线位移——截面力的平衡方程:ΣX=0
5、对称性的利用 对称结构 对称荷载作用—— 变形对称,内力对称 (M、N图对称,Q图反对称——Q对称) 反对称荷载作用—— 变形反对称,内力反对称 (M、N图反对称,Q图对称——Q反对称) ——取半跨 对称结构上的任意荷载 ——对称荷载+反对称荷载
6、弹性支承结构 弹性支承的线位移及角位移——基本未知量
二、求解方法 1、基本体系法 (1)确定基本未知量——基本体系, (线刚度i,按正方向设基本未知量) (2)基本结构 F作用——作MP Zi=1作用——作Mi (3)求刚度系数——rij 自由项——Rij (4)基本方程——附加约束的平衡条件 求解 Zi (5)叠加法作M图
2、直接由平衡条件建立位移法方程 (1)基本未知量——Z1、Z2——基本体系 (2)杆端弯矩 (3)基本方程——平衡条件 (4)解: (5)杆端弯矩(代入Z1、Z2) ——作M图
作业: 7-5、9-9、8-2、6(1、2个转角位移) 8-1、3、4、5(转角及线位移) 8-7(支座移动) 8-8、9(EA=∞、EI=∞) 8-10、7-17、18(对称性) *7-31
1、图示结构 试确定位移法基本未知量数目和基本结构。 两根链杆a和b需考虑轴向变形。

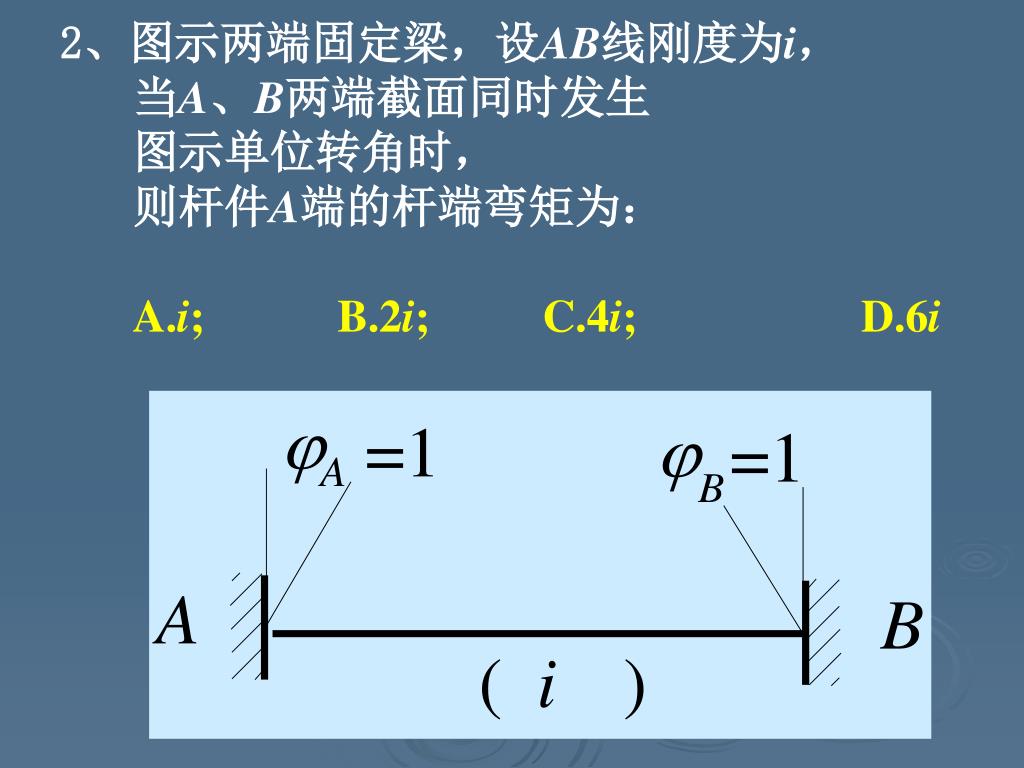

2、图示两端固定梁,设AB线刚度为i, 当A、B两端截面同时发生 图示单位转角时, 则杆件A端的杆端弯矩为: A.i; B.2i; C.4i; D.6i
φ 3、图示梁, 作用均布荷载q, A端有转角为φ, 作M图。
4、图示连续梁,EI=常数, 欲使支承B处梁截面的转角为零, 比值a/b应为: A.1/2; B.2; C.1/4; D.4。
5、图示结构,EI=常数, 欲使结点B的转角为零, 比值P1∕P2应为: A.1.5; B.2; C.2.5; D.3。
6、滑动支座—— 直杆 斜杆 悬臂部分——静定 (1)基本未知量 (2)MP、M1 (3)R1P、r11
斜杆: ——有线位移 ——无线位移
7、图示结构,EI=常数,各杆长度 l 相同。 为了使结点A转动单位角位移, 则在该点施加的力偶矩 M 应等于_________。
8、用位移法作图示结构M图。EI=常数, 已知系数和自由项: 。
9、用位移法计算图示结构, 并作出M图。EI=常数。
10、(各杆的EI=常数) 画出用位移法利用对称性 计算图示刚架的基本结构、标明基本未知量。
12、图示对称刚架, 在反对称荷载作用下, 正确的半边结构图号为: A.图(a); B.图(b); C.图(c); D.图(d)。
13、图示结构,EI=常数, 欲使l梁内最大正负弯矩绝对值相等 试问中间支座应升高或降低多少?
14、图a、b所示结构的B、D端约束条件不同, • 则二者固端的弯矩有: • MA < MC; • MA > MC • MA = MC • MA = -MC
15、图示结构,EI=常数。 用位移法求解时, 主系数 r22 = _________。
16、用位移法计算图示结构。(各杆EI=常数) 求出全部系数及自由项, 并列出位移法基本方程。
