Presentation Transcript
r ponse spectrale

Réponse spectrale

Domaine du spectre solaire concerné

r ponse spectrale3

Réponse spectrale

Réponse spectrale des cellules (spectre unitaire)

r ponse spectrale4

Réponse spectrale

Réponse spectrale des cellules (énergie utilisée)

rendements th oriques

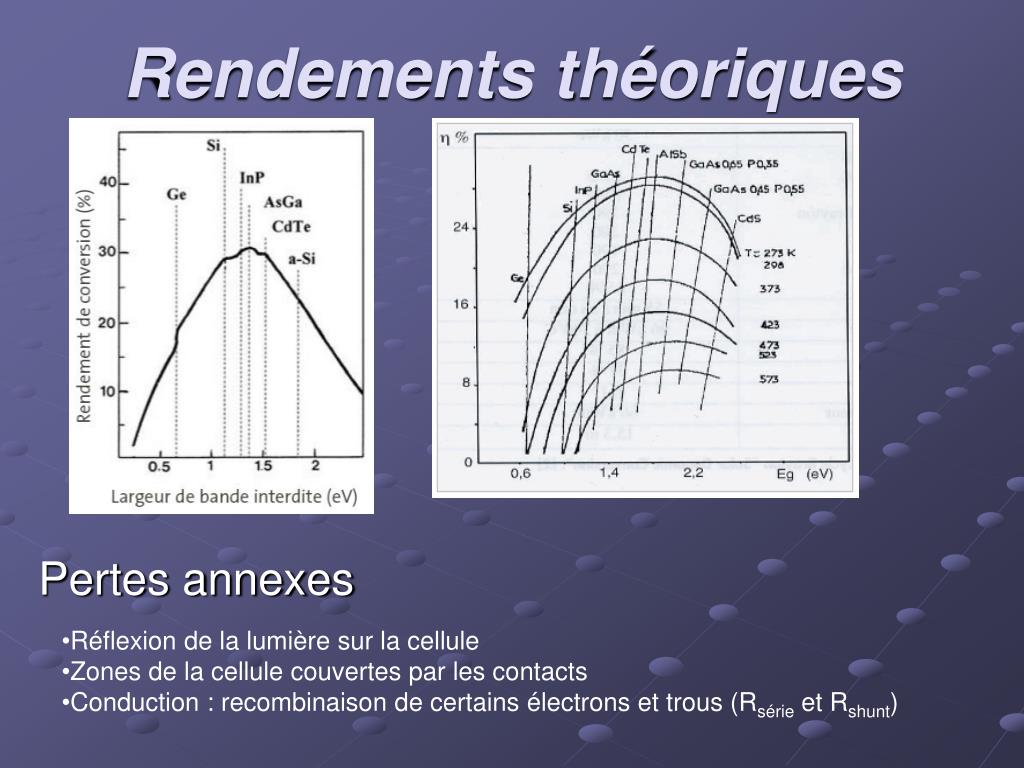

Rendements théoriques

Pertes annexes

  • Réflexion de la lumière sur la cellule
  • Zones de la cellule couvertes par les contacts
  • Conduction : recombinaison de certains électrons et trous (Rsérie et Rshunt)
caract ristique lectrique

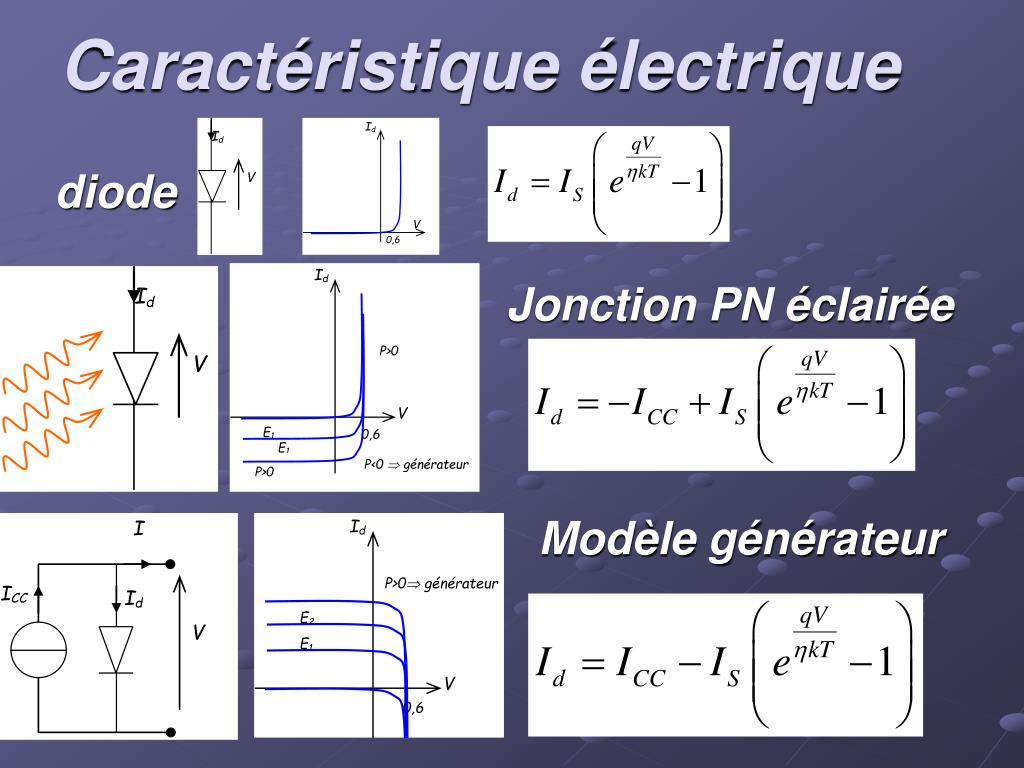

Caractéristique électrique

Jonction PN éclairée

diode

Modèle générateur

caract ristique lectrique8

Caractéristique électrique

Modèle courant

On peut simplifier le modèle

sch ma quivalent
Schéma équivalent

1°) Modélisation

1.1°) Déterminer le MET du premier modèle

1.2°) Déterminer le MET du second modèle

1.3°) Tracer les deux caractéristiques I=f(V) sur un même graphique

2°) Puissances en jeu

2.1°) Déterminer la puissance maximale débitée par la cellule (facultatif tracé de P= f (V))

2.2°) On souhaite obtenir un panneau qui pourrait si la cellule était parfaite (0,7V , 3 A) délivrer 210 W sous 35 V. Quel est alors l’assemblage série parallèle à effectuer.

2.3°) Dans ce cas quelle est la puissance réellement fournie.

On modélise une cellule photovoltaïque par le schéma ci-dessous dans lequel la diode (diode parfaite hormis une tension de seuil de 0,7 V) traduit la non linéarité de sa caractéristique.

Pour l’étudier on utilise deux modèles correspondants à deux plages de tension.

Le premier modèle est pris pour une tension V comprise entre 0 et 0,68 V.

Le second pour une tension supérieure. A 0,68 V jusqu’à obtenir 0A

caract ristique lectrique10

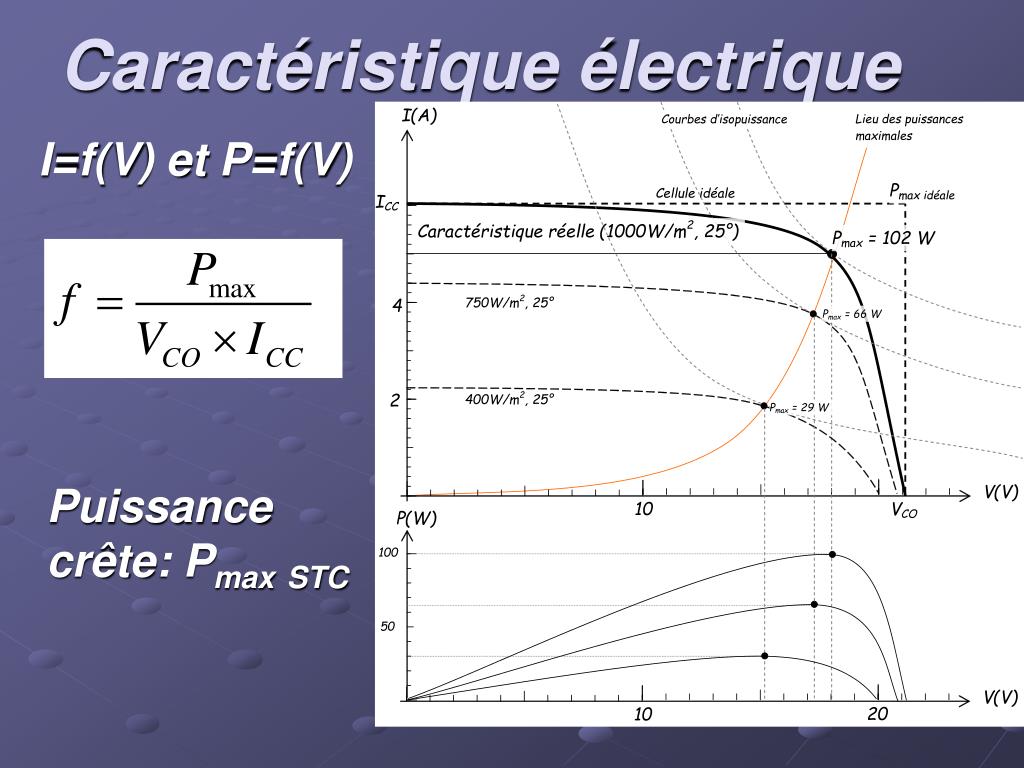

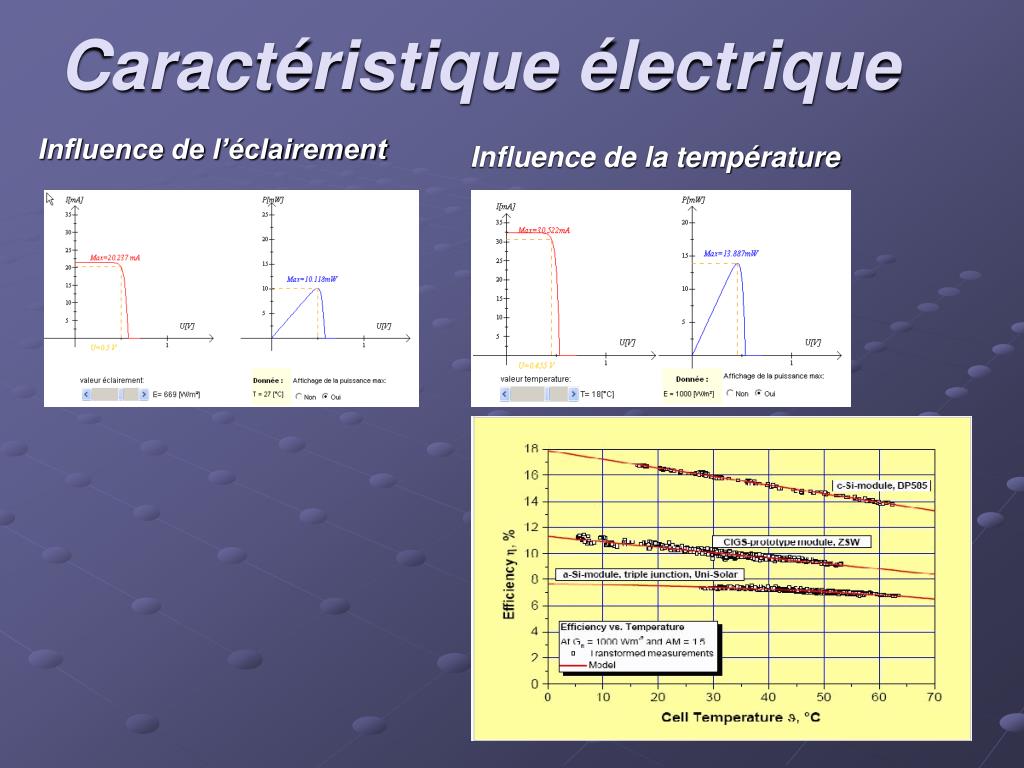

Caractéristique électrique

I=f(V) et P=f(V)

Puissance crête: PmaxSTC
