Presentation Transcript

多联机常见设计问题初探

2009年8月

三星(中国)投资有限公司


常见设计不良之一:室外机房设计错误

重点推荐

不推荐

2,在原有错误设计的基础上改造


首分支到最远端室内机60米

首分支到最远端室内机25米

室外机到最远端室内机100米

室外机到最远端室内机70米

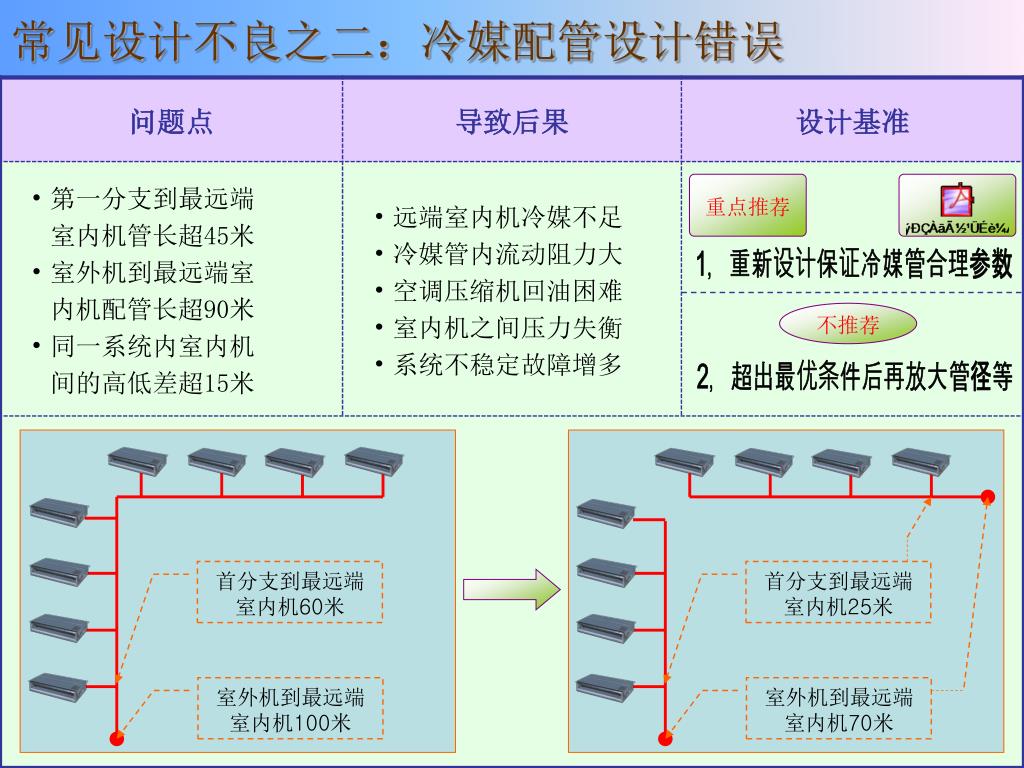

常见设计不良之二:冷媒配管设计错误

重点推荐

1,重新设计保证冷媒管合理参数

不推荐

2,超出最优条件后再放大管径等

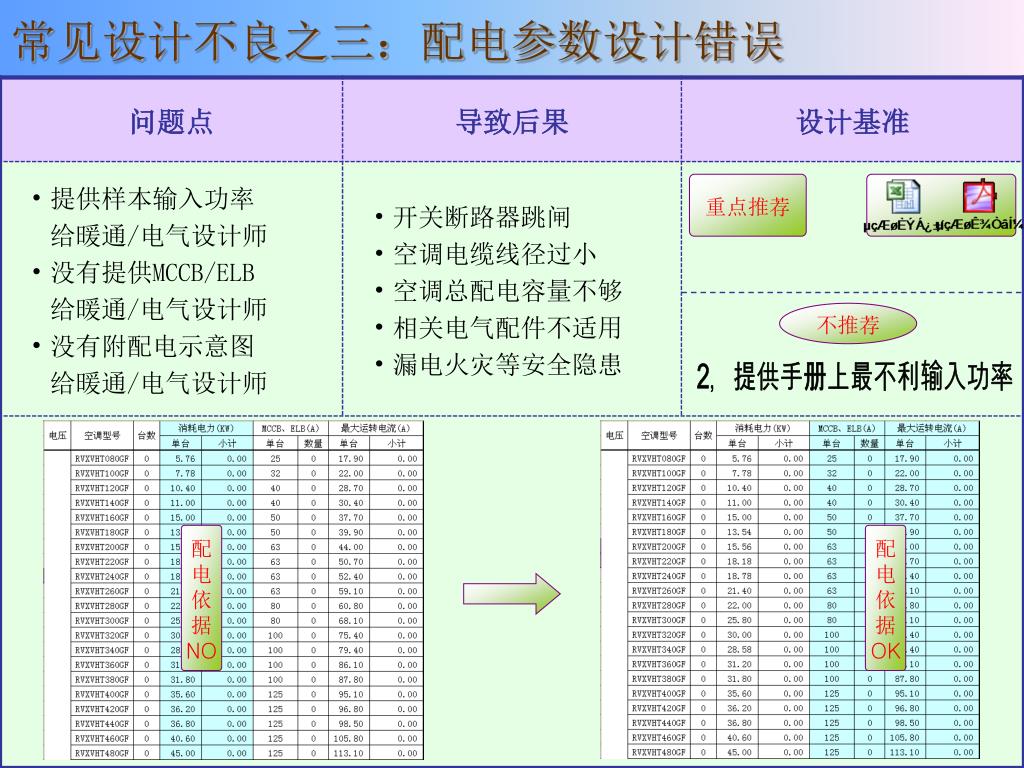

常见设计不良之三:配电参数设计错误

重点推荐

不推荐

2,提供手册上最不利输入功率

NO

OK

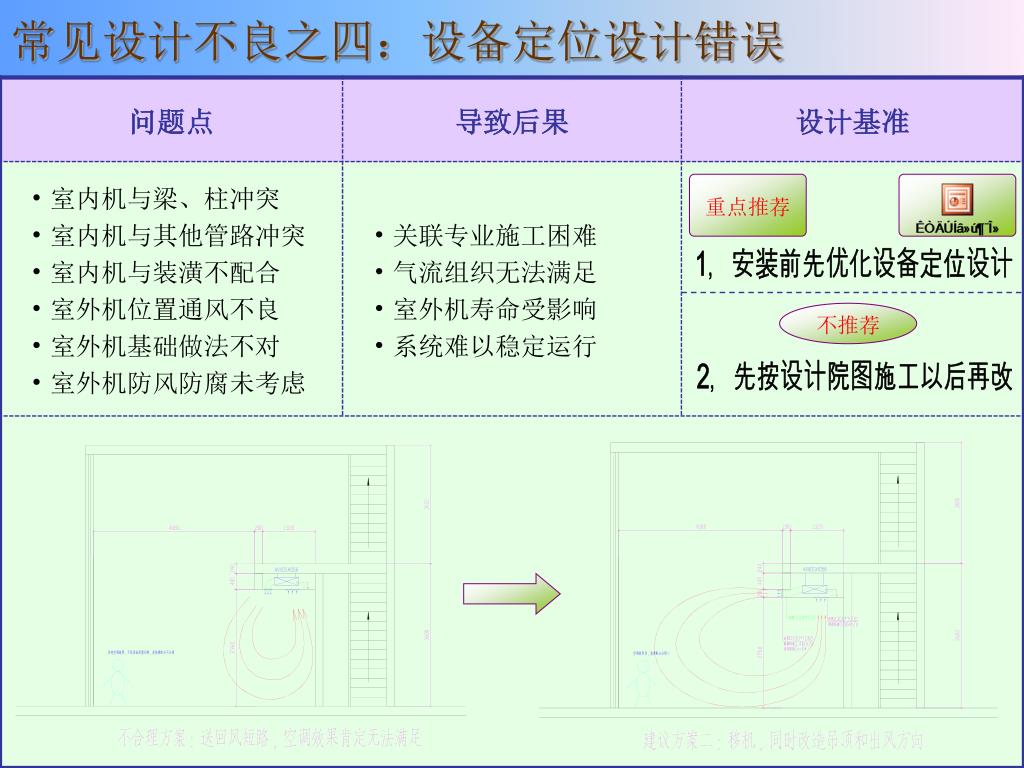

常见设计不良之四:设备定位设计错误

重点推荐

1,安装前先优化设备定位设计

不推荐

2,先按设计院图施工以后再改

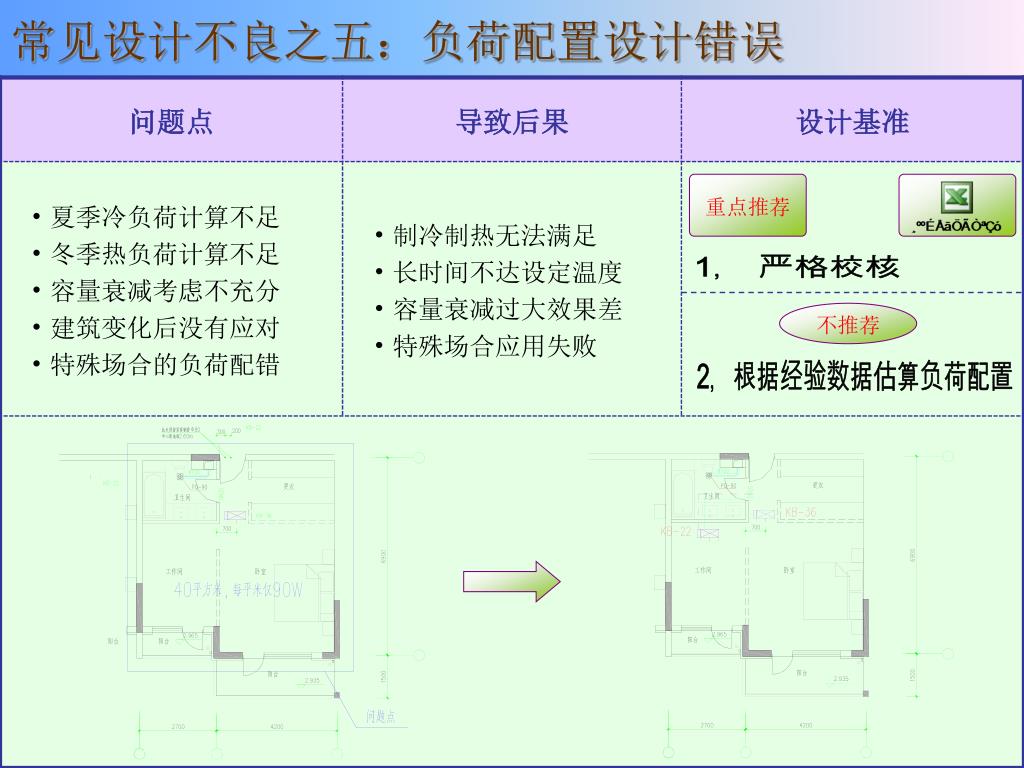

常见设计不良之五:负荷配置设计错误

重点推荐

1, 严格校核

不推荐

2,根据经验数据估算负荷配置


敞开式办公室

内机容量够了,但外机不够

敞开式办公室

内机、外机容量都合适

140

140

140

140

140

140

140

140

外机

32HP

外机

38HP

140

140

140

140

140

140

140

140

配比125%,系统总容量无法满足

配比105%,系统总容量基本满足

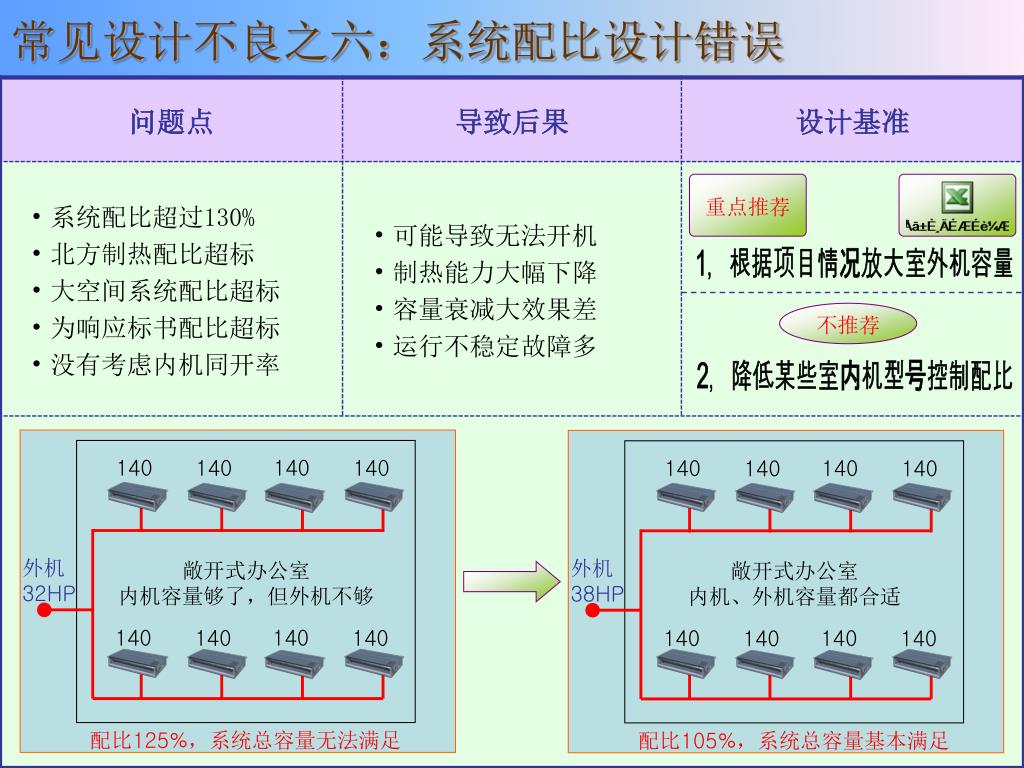

常见设计不良之六:系统配比设计错误

重点推荐

1,根据项目情况放大室外机容量

不推荐

2,降低某些室内机型号控制配比

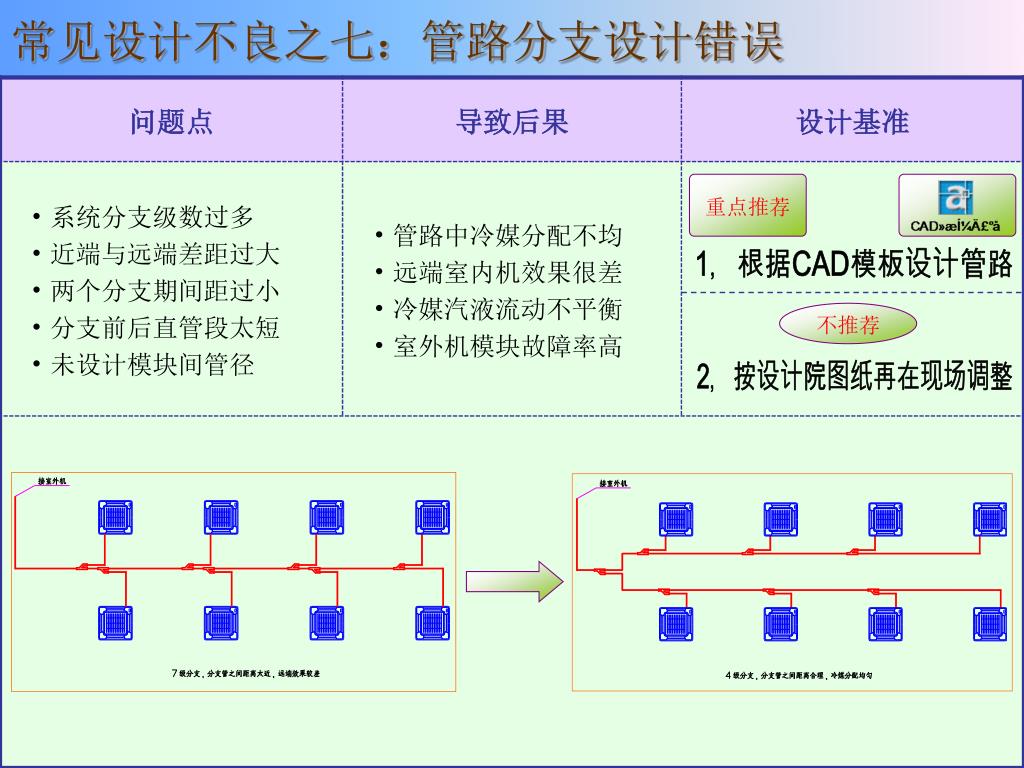

常见设计不良之七:管路分支设计错误

重点推荐

1,根据CAD模板设计管路

不推荐

2,按设计院图纸再在现场调整

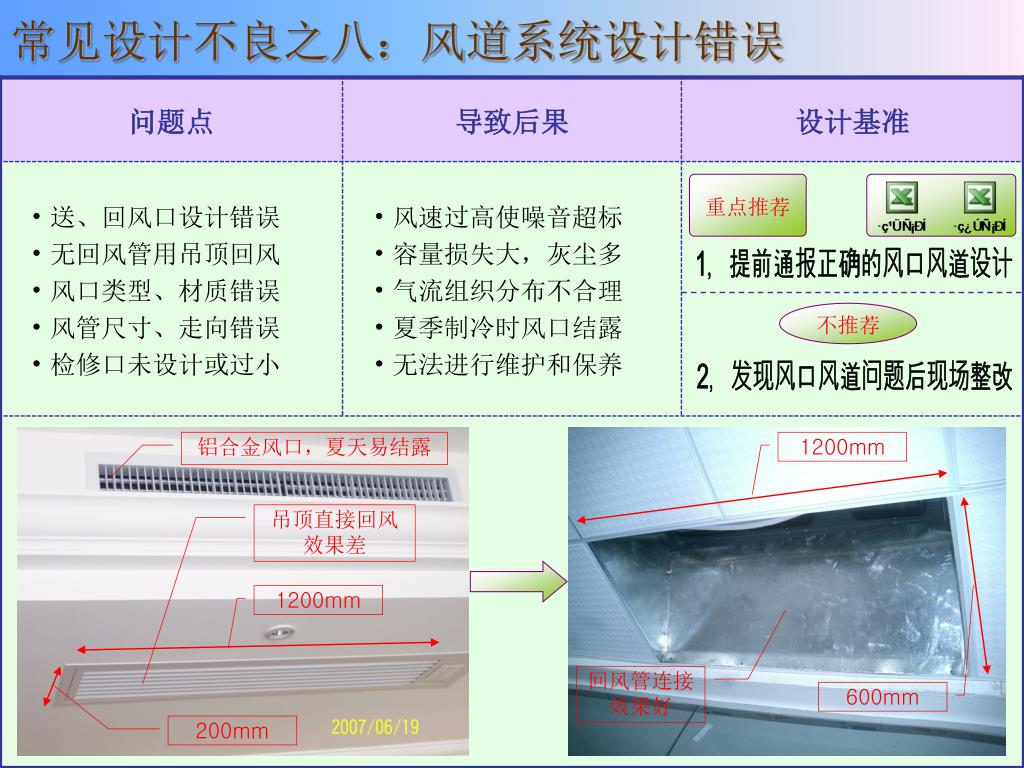

常见设计不良之八:风道系统设计错误

重点推荐

1,提前通报正确的风口风道设计

不推荐

2,发现风口风道问题后现场整改

铝合金风口,夏天易结露

1200mm

吊顶直接回风

效果差

1200mm

回风管连接

效果好

600mm

200mm


外机

外机

正确的接管方法

错误的接管方法

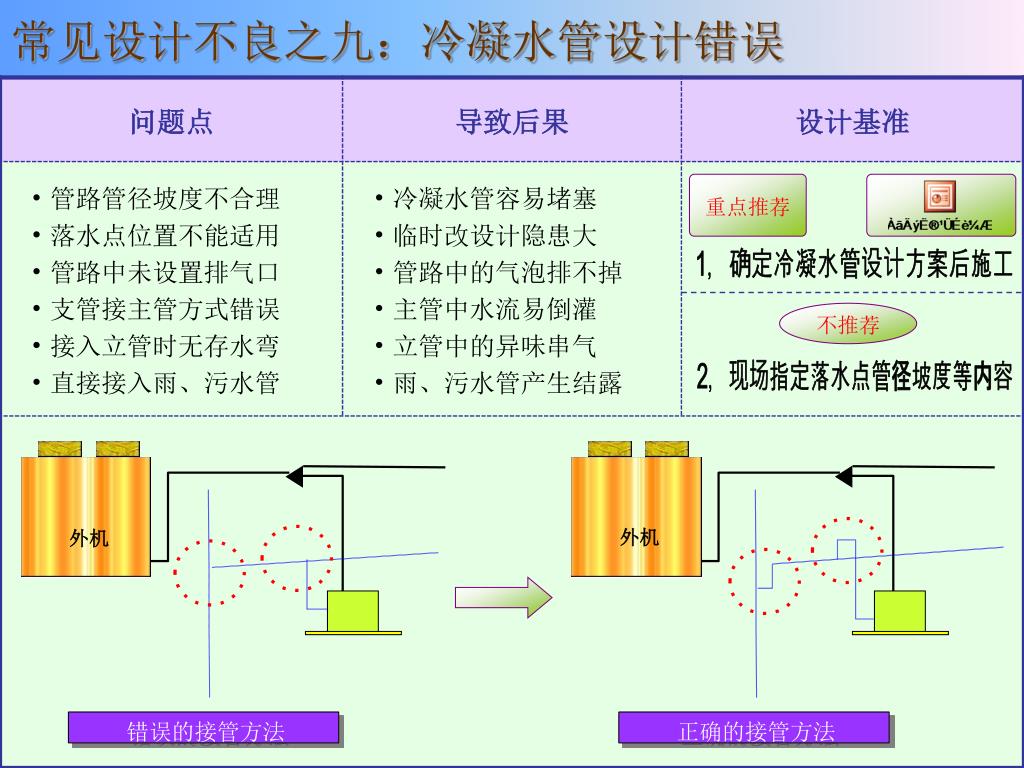

常见设计不良之九:冷凝水管设计错误

重点推荐

1,确定冷凝水管设计方案后施工

不推荐

2,现场指定落水点管径坡度等内容
