Presentation Transcript
slide2

一、工作面设计

(一)定义:工作面是指工作时手的活动面,

它可以是工作台的台面,也可以是主要

作业区。

(二)按工作面高度分:

站立作业面、坐姿作业面、交替式作业面

slide3

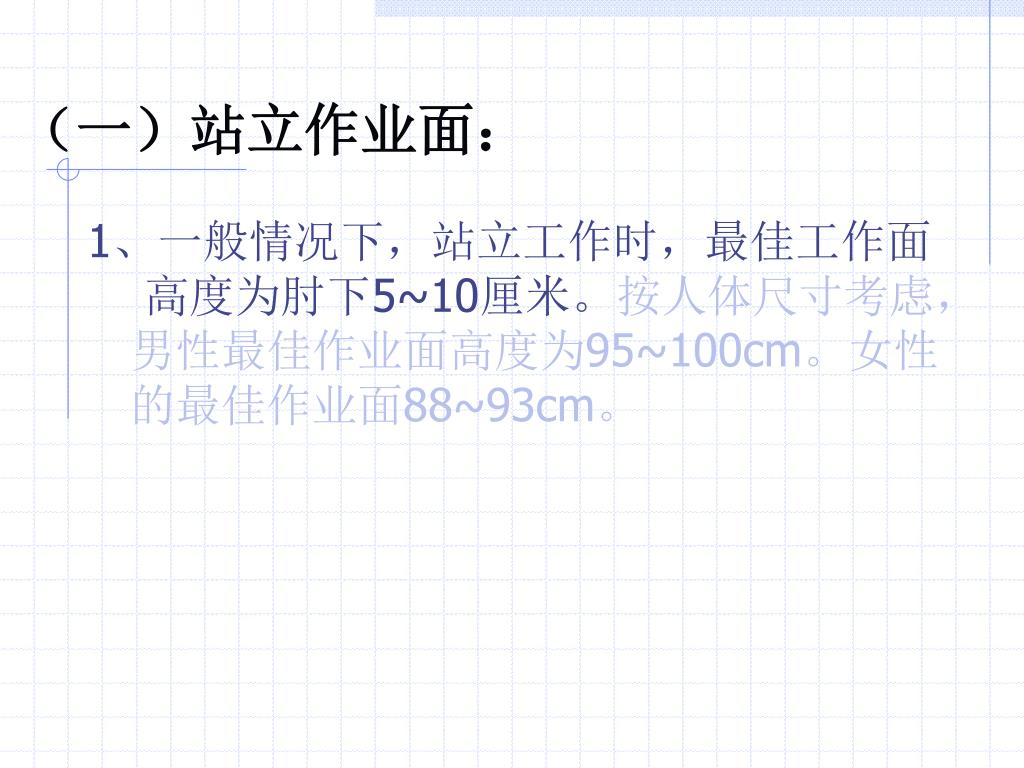

(一)站立作业面:

1、一般情况下,站立工作时,最佳工作面

高度为肘下5~10厘米。按人体尺寸考虑,

男性最佳作业面高度为95~100cm。女性

的最佳作业面88~93cm。

slide4

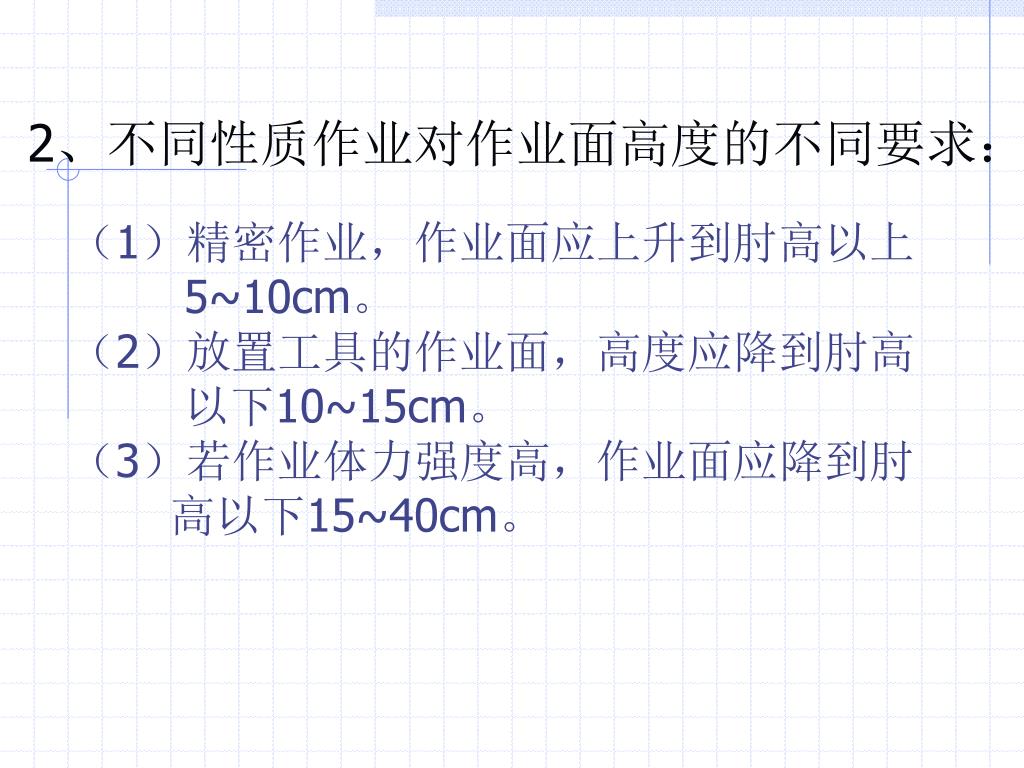

2、不同性质作业对作业面高度的不同要求:

(1)精密作业,作业面应上升到肘高以上

5~10cm。

(2)放置工具的作业面,高度应降到肘高

以下10~15cm。

(3)若作业体力强度高,作业面应降到肘

高以下15~40cm。

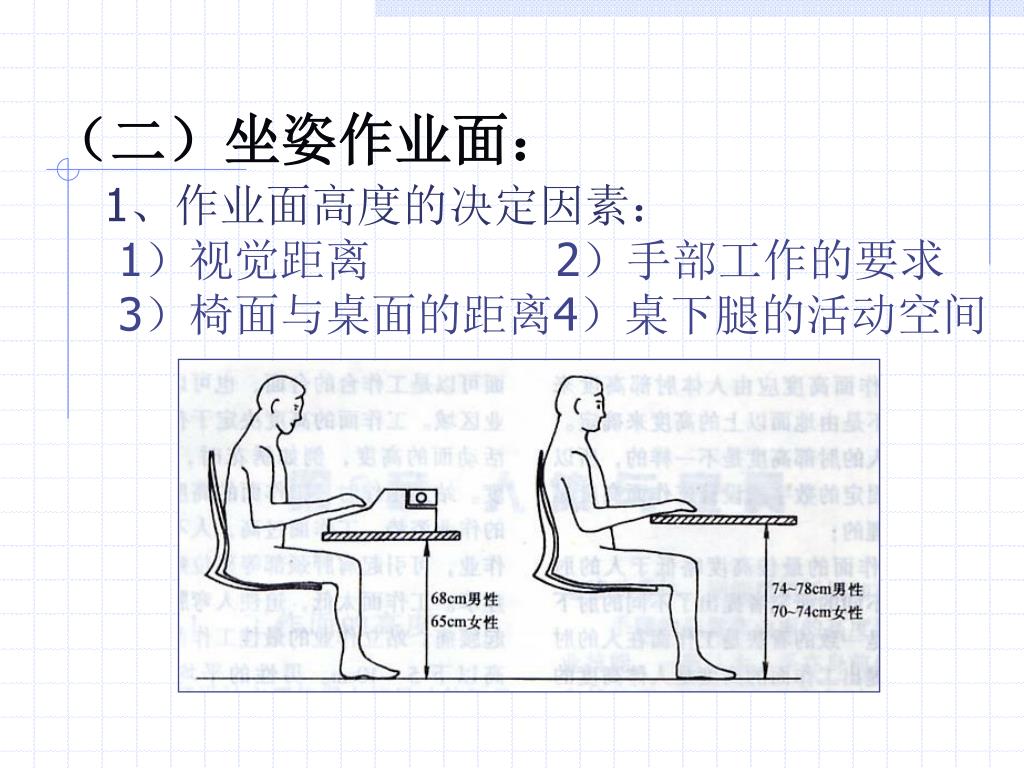

slide6

(二)坐姿作业面:

1、作业面高度的决定因素:

1)视觉距离 2)手部工作的要求

3)椅面与桌面的距离4)桌下腿的活动空间

slide7

2、最低工作台高度可由下式求得:

LH——最低工作台高度

lH=k+R+T k ——膑骨上缘高

R——活动空隙

T——工作台面厚度

slide9

(三)坐立交替式作业面:

1、定义:

指工作者在作业区内,既可坐也可站立。

2、适合需要频繁站立的工作。

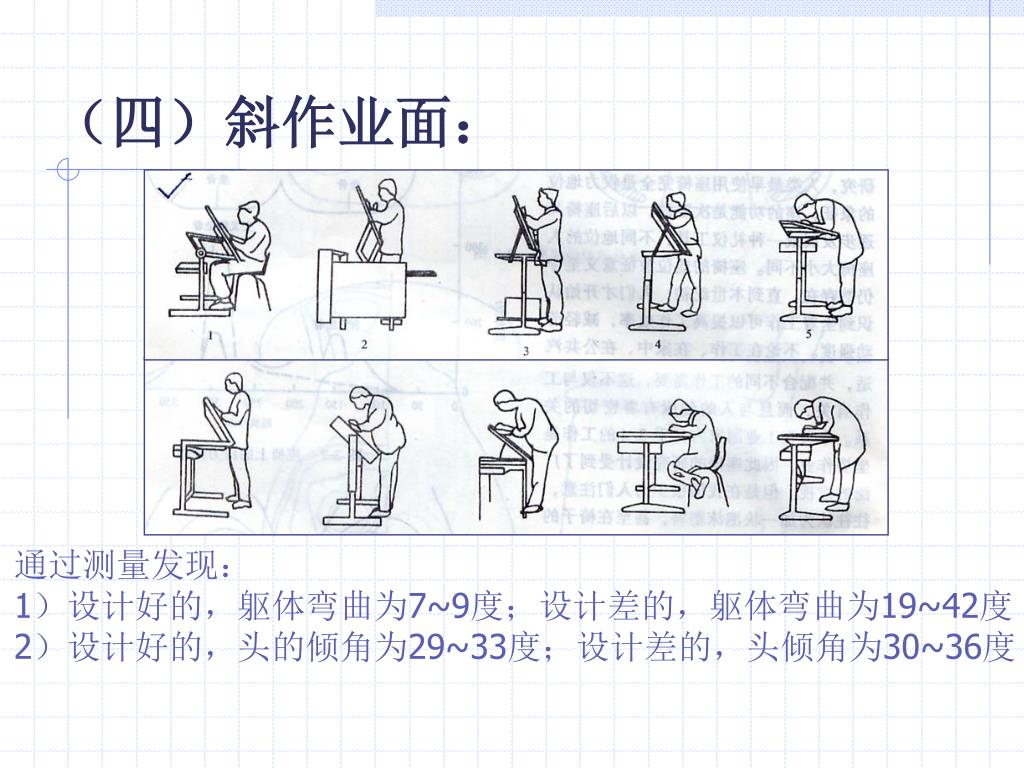

slide10

(四)斜作业面:

通过测量发现:

1)设计好的,躯体弯曲为7~9度;设计差的,躯体弯曲为19~42度

2)设计好的,头的倾角为29~33度;设计差的,头倾角为30~36度

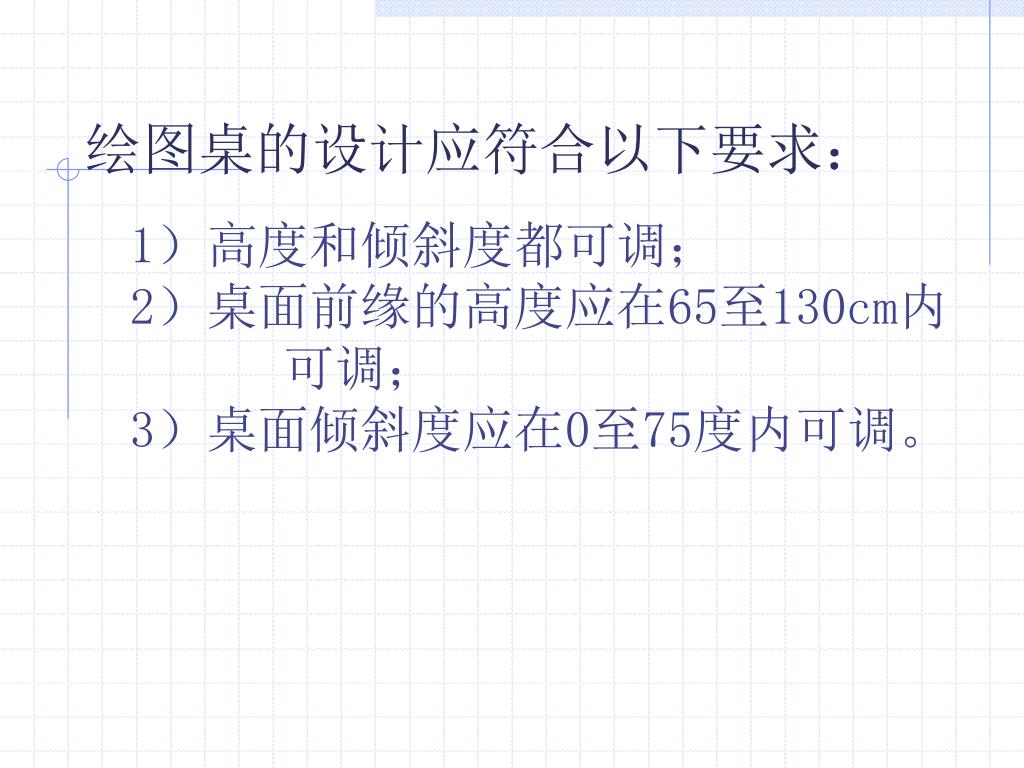

slide11

绘图桌的设计应符合以下要求:

1)高度和倾斜度都可调;

2)桌面前缘的高度应在65至130cm内

可调;

3)桌面倾斜度应在0至75度内可调。

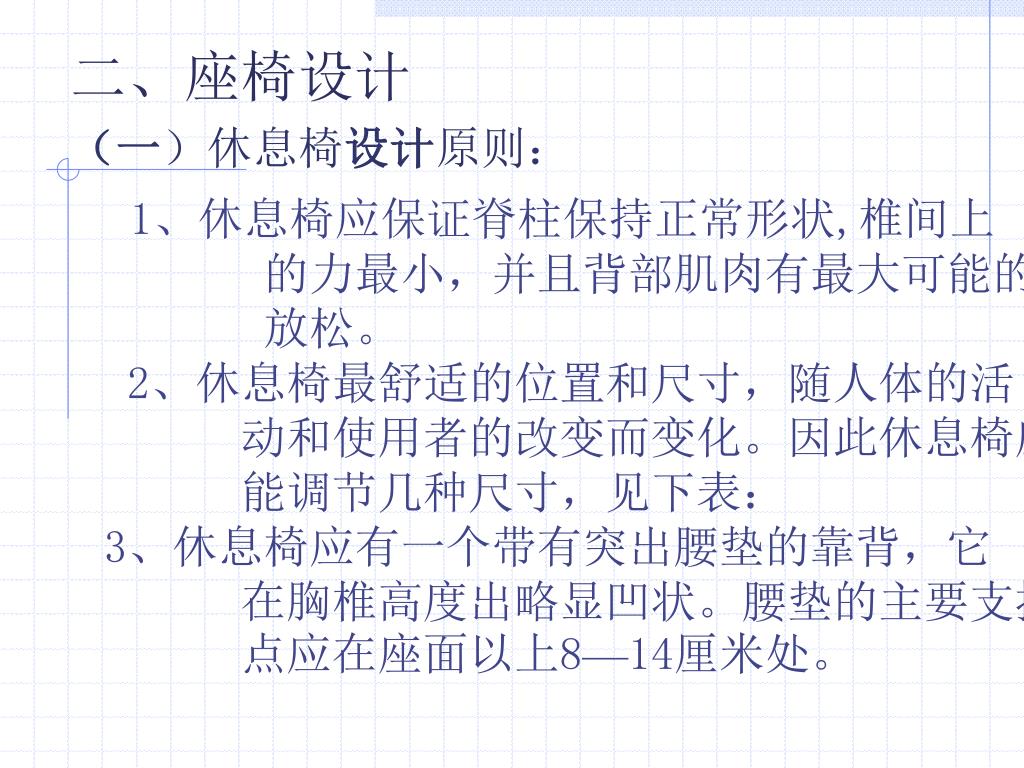

slide12

二、座椅设计

(一)休息椅设计原则:

1、休息椅应保证脊柱保持正常形状,椎间上

的力最小,并且背部肌肉有最大可能的

放松。

2、休息椅最舒适的位置和尺寸,随人体的活

动和使用者的改变而变化。因此休息椅应

能调节几种尺寸,见下表:

3、休息椅应有一个带有突出腰垫的靠背,它

在胸椎高度出略显凹状。腰垫的主要支撑

点应在座面以上8—14厘米处。

slide13

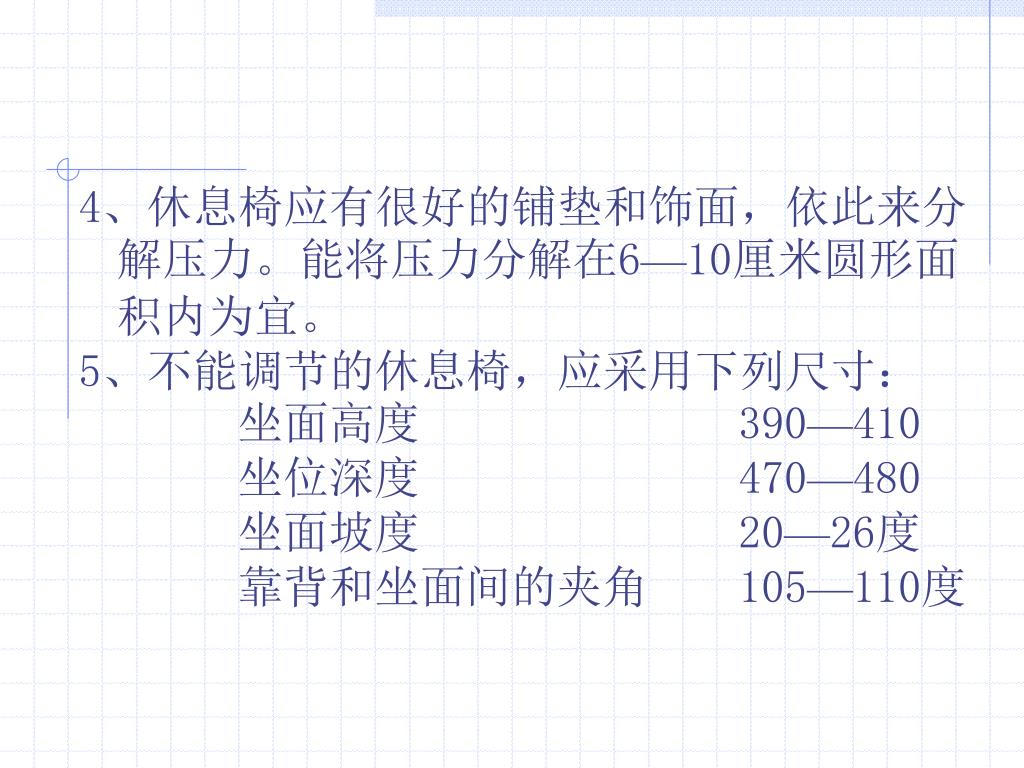

4、休息椅应有很好的铺垫和饰面,依此来分解压力。能将压力分解在6—10厘米圆形面积内为宜。4、休息椅应有很好的铺垫和饰面,依此来分解压力。能将压力分解在6—10厘米圆形面积内为宜。

5、不能调节的休息椅,应采用下列尺寸:

坐面高度 390—410

坐位深度 470—480

坐面坡度 20—26度

靠背和坐面间的夹角 105—110度

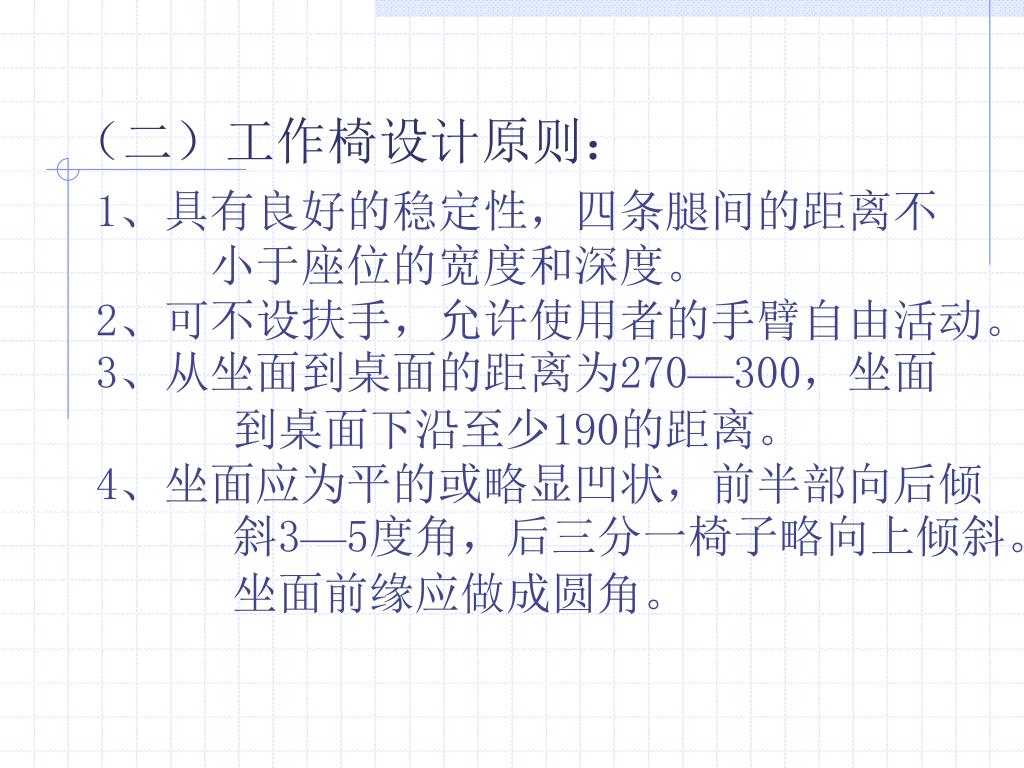

slide15

(二)工作椅设计原则:

1、具有良好的稳定性,四条腿间的距离不

小于座位的宽度和深度。

2、可不设扶手,允许使用者的手臂自由活动。

3、从坐面到桌面的距离为270—300,坐面

到桌面下沿至少190的距离。

4、坐面应为平的或略显凹状,前半部向后倾

斜3—5度角,后三分一椅子略向上倾斜。

坐面前缘应做成圆角。

slide16

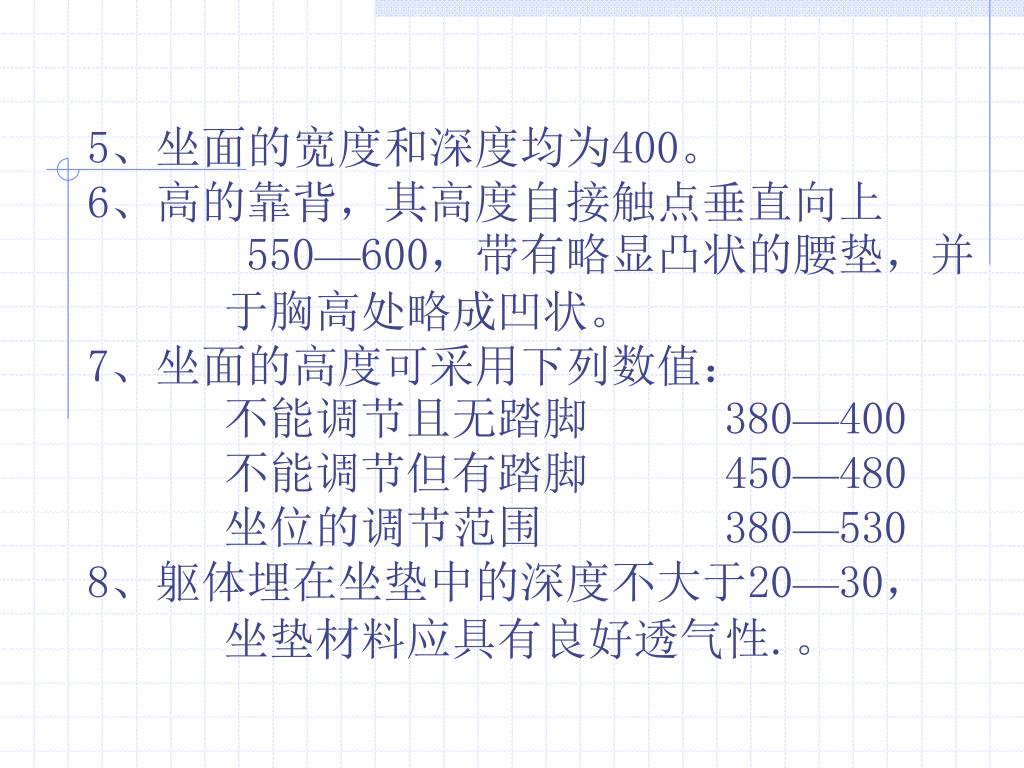

5、坐面的宽度和深度均为400。

6、高的靠背,其高度自接触点垂直向上

550—600,带有略显凸状的腰垫,并

于胸高处略成凹状。

7、坐面的高度可采用下列数值:

不能调节且无踏脚 380—400

不能调节但有踏脚 450—480

坐位的调节范围 380—530

8、躯体埋在坐垫中的深度不大于20—30,

坐垫材料应具有良好透气性.。

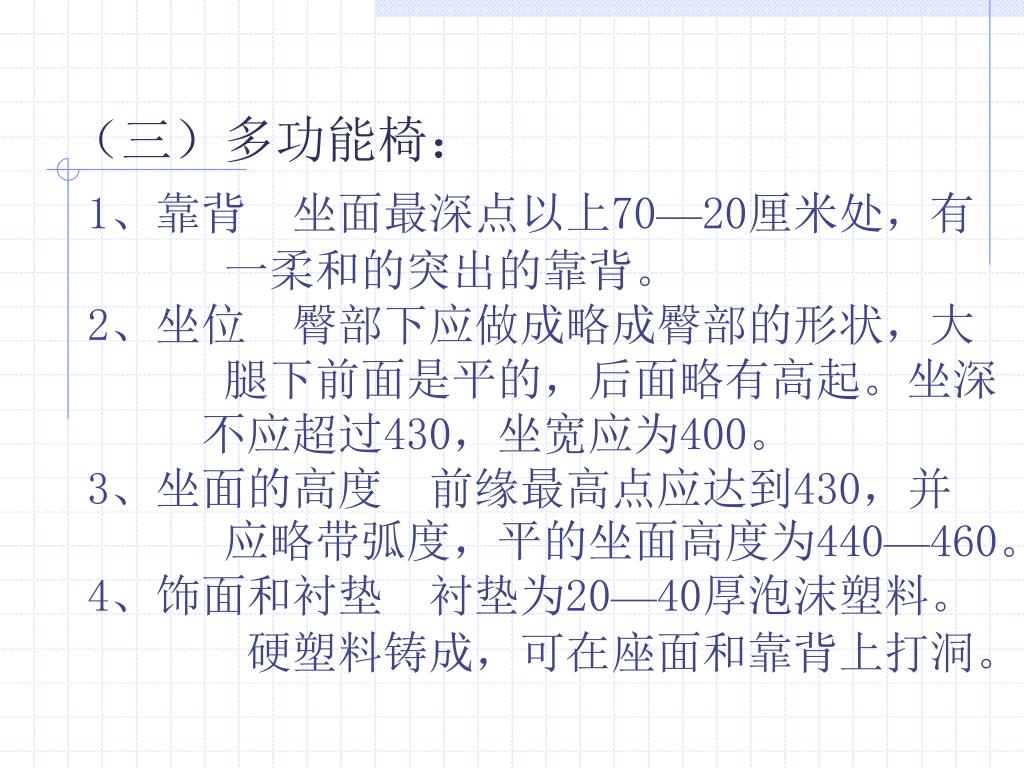

slide18

(三)多功能椅:

1、靠背 坐面最深点以上70—20厘米处,有

一柔和的突出的靠背。

2、坐位 臀部下应做成略成臀部的形状,大

腿下前面是平的,后面略有高起。坐深

不应超过430,坐宽应为400。

3、坐面的高度 前缘最高点应达到430,并

应略带弧度,平的坐面高度为440—460。

4、饰面和衬垫 衬垫为20—40厚泡沫塑料。

硬塑料铸成,可在座面和靠背上打洞。

slide20

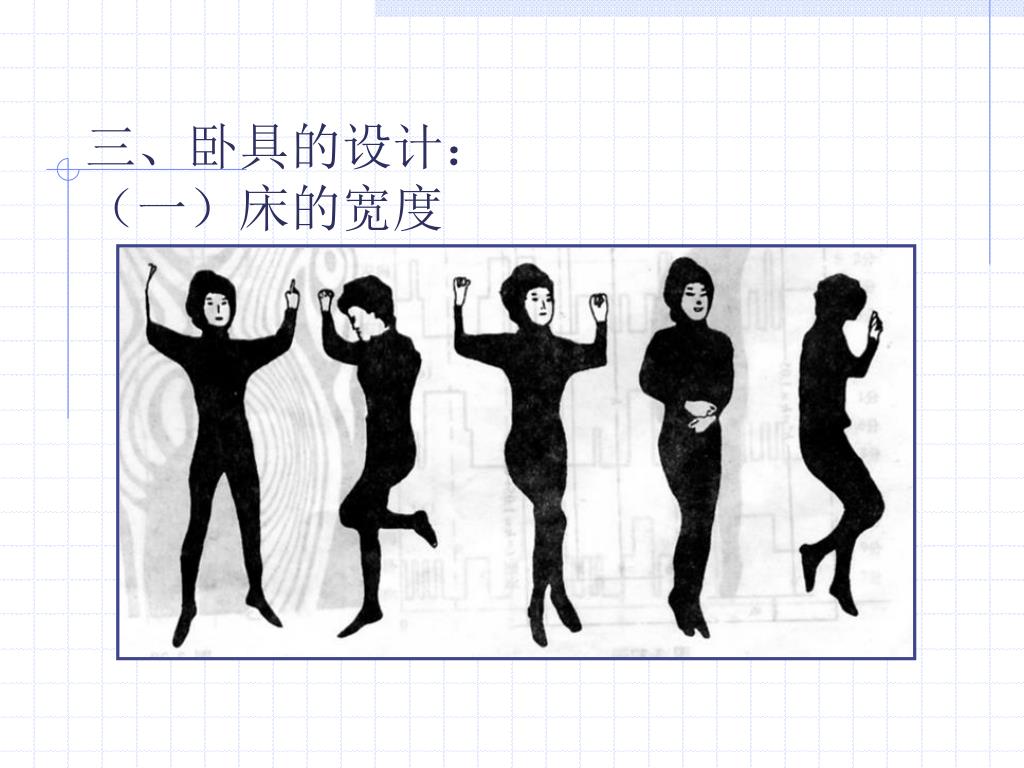

三、卧具的设计:

(一)床的宽度

slide21

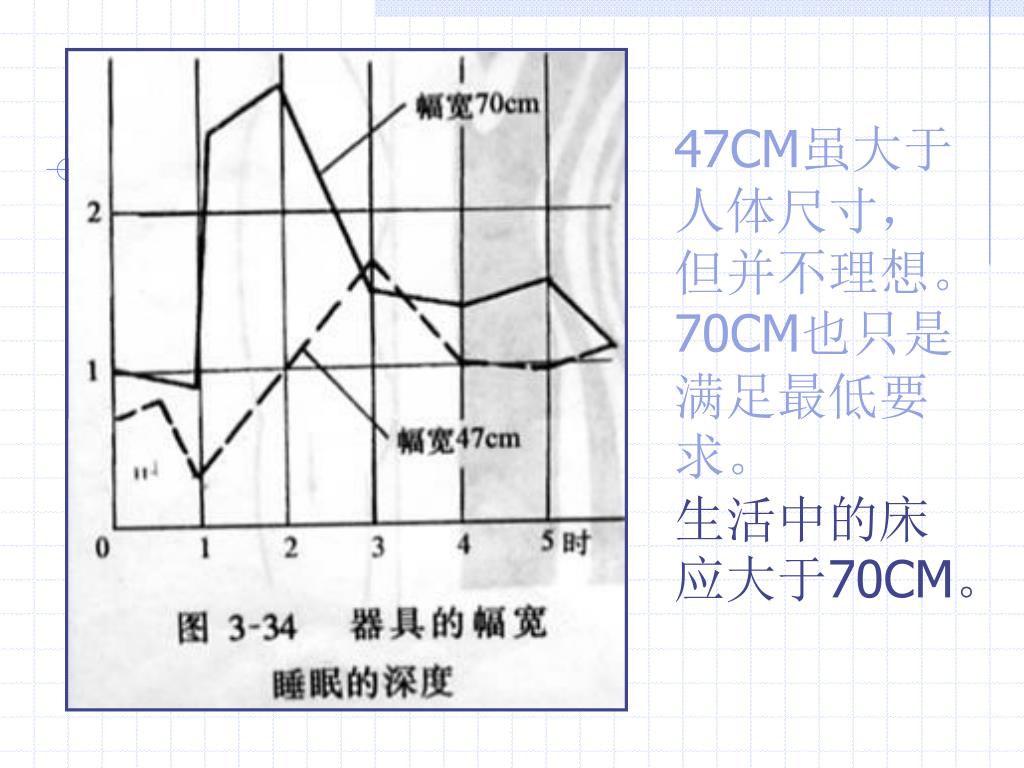

47CM虽大于

人体尺寸,

但并不理想。

70CM也只是满足最低要求。

生活中的床应大于70CM。

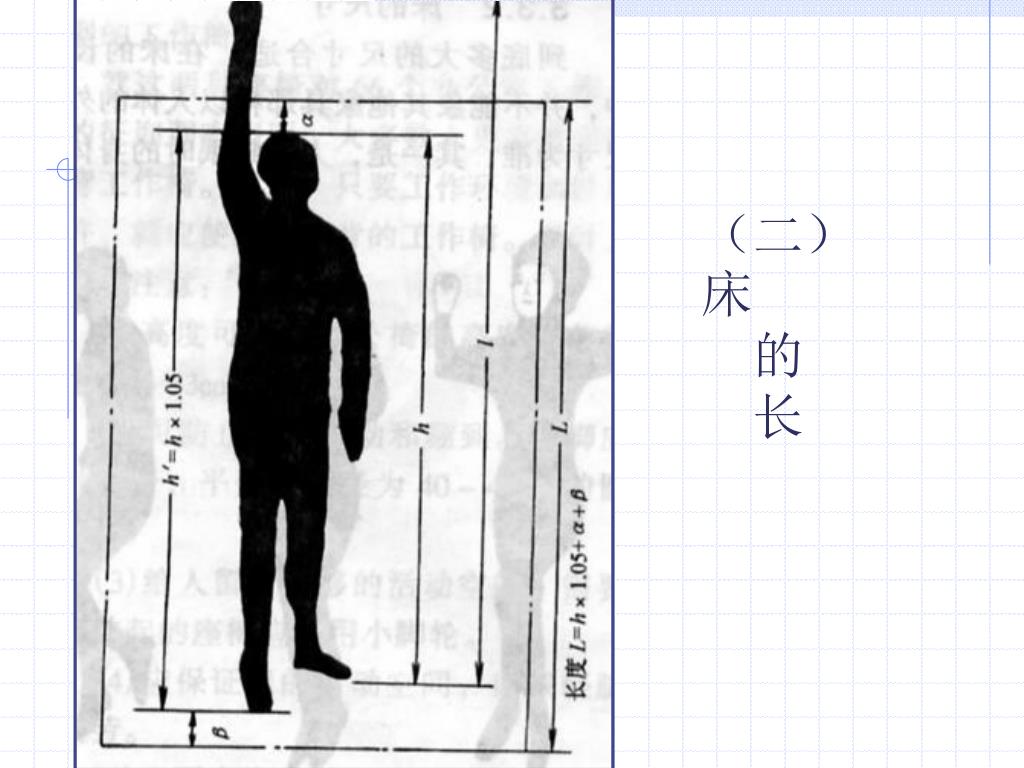

slide22

(二) 床

 的

 长
