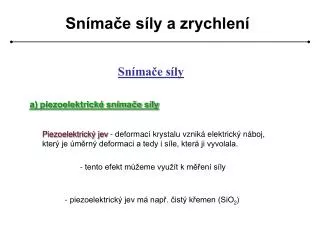

  1. Snímače síly a zrychlení Snímače síly a) piezoelektrické snímače síly Piezoelektrický jev - deformací krystalu vzniká elektrický náboj, který je úměrný deformaci a tedy i síle, která ji vyvolala. - tento efekt můžeme využít k měření síly - piezoelektrický jev má např. čistý křemen (SiO2)

  2. b) magnetické snímače síly F • vlivem síly F se deformuje jádro cívky • deformací se mění magnetické vlastnosti jádra cívky • ze změny lze vyhodnotit velikost síly cívka F

  3. c) tenzometrické snímače síly měří se změna elektrického odporu tzv. tenzometru: R ... elektrický odpor j ... měrný el.odpor l ... délka drátku S ... průřez drátku papír odporový drátek • tenzometr se nalepí na měřený materiál a tak kopíruje jeho deformace • natažením drátku se zvětší jeho délka a zmenší průřez, takže se zvětší jeho odpor • používá se k měření deformací, napětí a sil

  4. Snímače zrychlení = akcelerometry využíváme vztah mezi silou a zrychlením: F = m ·a a) piezoelektrické akcelerometry seismická hmota Zrychlení a působící na seismickou hmotu o hmotnosti m vyvolává setrvačnou sílu F, kterou můžeme určit pomocí piezoelementu. piezoelement

  5. b) tenzometrické akcelerometry seismická hmota tenzometr
