编辑、创建元件的原因：

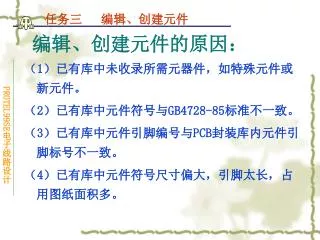

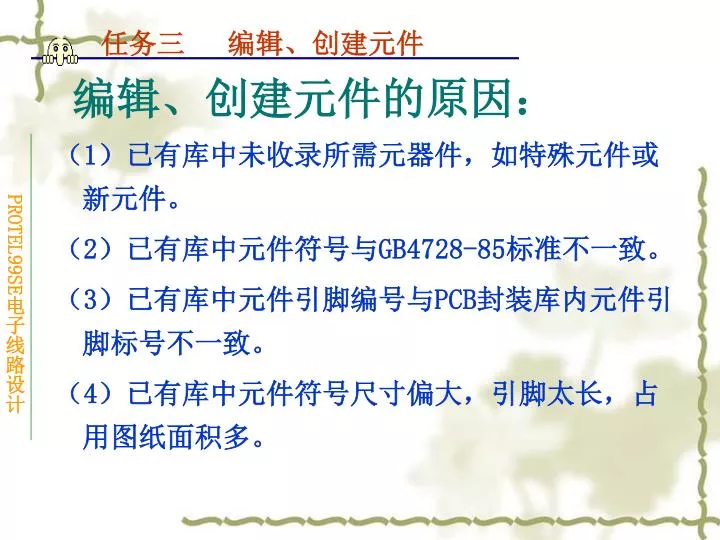

编辑、创建元件的原因： （1）已有库中未收录所需元器件，如特殊元件或新元件。（2）已有库中元件符号与GB4728-85标准不一致。（3）已有库中元件引脚编号与PCB封装库内元件引脚标号不一致。（4）已有库中元件符号尺寸偏大，引脚太长，占用图纸面积多。

任务三 编辑、创建元件（原理图元件库编辑器）

◆ 知识点 ¤了解原理图元件库编辑器设计环境 ¤了解已有元器件及元件库的有关信息 ¤ 掌握制作新元器件的方法 ¤ 掌握编辑元件库中已有元件的方法 ◆ 技能点 ¤ 运用Protel 99 SE 的原理图元件库编辑器创建具有自己特色的元件库和元件。

一、任务目标 1、设置元件库编辑器设计环境； 2、建立一个新元件库mySchlib1.lib，其中包括多个自创的元件，如图3-1、图3-2； 3、将Miscellaneous Device元件库中已有元件（如图3-3），编辑修改成图3-4所示的多路输出变压器。

图3-1

图3-2

图3-3 图3-4

二、任务分析 1、获得所需元件库的三种途径： • Protel 99 SE内置元件库（如Sim.ddb、Miscellaneous Devices.ddb等）。 • 第三方提供的元件库（通过Internet网上不定期从各大公司网站上下载）。 • 用户自定义的元件库。（√）

2、元件符号的组成： • 外形 • 引脚 • 相关信息

三、任务实施过程 1、启动元件库编辑器：菜单命令File/New…

2、设置元件库编辑器环境 （1）编辑区调整：四个象限

（2）打开元件库管理器 Browse SchLib标签，可调出元件库管理器，有四个区域： • Components（元件） • Group（组） • Pins（引脚） • Mode（模式）

（3）个性化环境设置 执行菜单命令Options/ Preferences… 执行菜单命令Options/Document Options…

3、绘制新元件 （1）绘制74LS138 步骤1：绘制元件外框步骤2：放置引脚步骤3：修改各引脚属性步骤4：给元件命名步骤5：填写元件相关信息描述

（2）绘制多功能模块元件74LS112 步骤1:执行菜单命令Tools/New Component ,并改名; 步骤2:绘制外框、放置引脚; 步骤3:修改各引脚属性，完成第一功能模块绘制; 步骤4:产生元件第二个功能模块 ; 步骤5:回到已画好的第一功能模块 ,复制第一功能模块; 步骤6:将复制内容粘贴到Part值为2/2（即第二功能模块）的元件库编辑图纸中，修改第二功能模块的引脚属性;

步骤7：隐藏电源正、负引脚 步骤8：填写元件相关描述

4、编辑已有元件库中元件 步骤1：新建元件并改名步骤2：打开软件自带元件库 ,找到需要修改的元器件TRANS5，将其复制到自己的元件库中。步骤3：去掉Snap的√，将变压器磁棒加长，利用复制、剪切、粘贴、移动等功能完成。步骤4：重新加上Snap的√，放置并修改相关引脚属性。步骤5：填写元件相关描述。

5、保存及调用自创元件库 步骤1：执行菜单命令File/Save，保存自创元件库myschlib1.lib文件步骤2：回到原理图编辑环境，执行菜单命令Design/Add/Remove Library，添加自创的元件库mySchlib1.lib 步骤3：和其它元件库一样使用自创元件库mySchlib1.lib及其库中元件

实训练习 P44-45

编辑、创建元件的原因：

编辑、创建元件的原因：
