平面任意力系 李建民 兰州石化职业技术学院

平面任意力系 李建民 兰州石化职业技术学院. 第三章 平面任意力系. 3-1 平面任意力系向作用面内一点简化. 1. 力的平移定理. ( F ). ( F’,F” ,F ). ( F’, F”,F ). ( F’, M ). ( F’,M ). F’=F”=F ,. M=M B ( F ). 力的平移定理： 作用于 刚体上 一点的力可以平移到 刚 体上另一点，不改变力的大小和方向； 同时 附加一个力偶，附加力偶的力偶矩等于 原力对新的作用点 之矩。. 思考： 1. 附加力偶作用面在哪儿？ 2. 同一平面内的一个力和一个力偶能否等效成一个力？.

viveca
Download Presentation

平面任意力系 李建民 兰州石化职业技术学院

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 平面任意力系 李建民 兰州石化职业技术学院

  2. 第三章 平面任意力系 • 3-1 平面任意力系向作用面内一点简化 1.力的平移定理 (F ) (F’,F”,F) (F’,F”,F) (F’,M) (F’,M) F’=F”=F , M=MB(F) 力的平移定理：作用于 刚体上 一点的力可以平移到 刚 体上另一点，不改变力的大小和方向； 同时 附加一个力偶，附加力偶的力偶矩等于 原力对新的作用点 之矩。 思考：1.附加力偶作用面在哪儿？ 2.同一平面内的一个力和一个力偶能否等效成一个力？

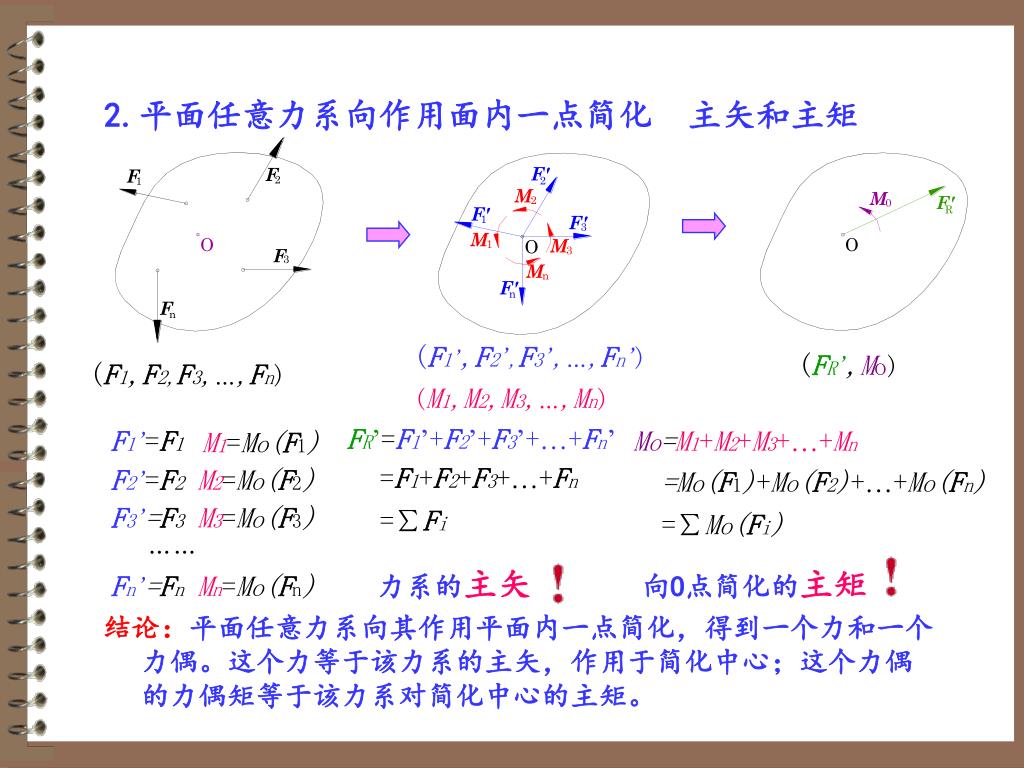

  3. 2.平面任意力系向作用面内一点简化　主矢和主矩2.平面任意力系向作用面内一点简化　主矢和主矩 (F1’,F2’,F3’,…,Fn’) (M1,M2,M3,…,Mn) (FR’,Mo) (F1,F2,F3,…,Fn) FR’=F1’+F2’+F3’+…+Fn’ F1’=F1 M1=Mo(F1) Mo=M1+M2+M3+…+Mn =Mo(F1)+Mo(F2)+…+Mo(Fn) =∑Mo(Fi) =F1+F2+F3+…+Fn =∑Fi F2’=F2M2=Mo(F2) F3’=F3M3=Mo(F3) …… 力系的主矢 向O点简化的主矩 Fn’=FnMn=Mo(Fn) 结论：平面任意力系向其作用平面内一点简化，得到一个力和一个力偶。这个力等于该力系的主矢，作用于简化中心；这个力偶的力偶矩等于该力系对简化中心的主矩。

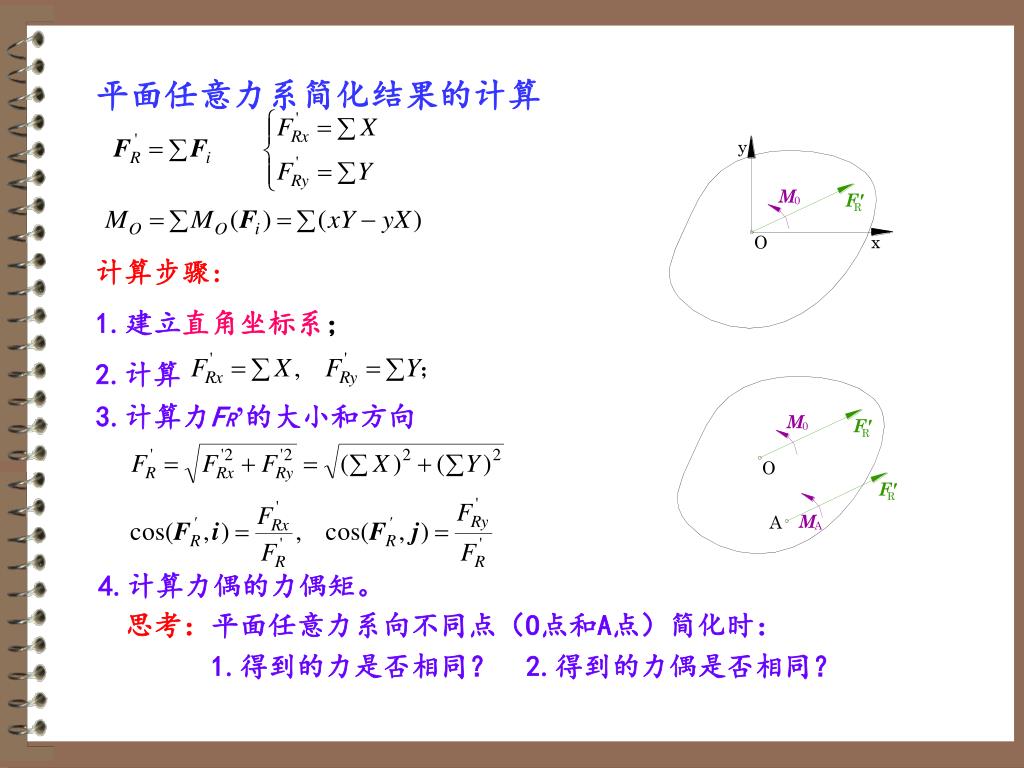

  4. 平面任意力系简化结果的计算 计算步骤: 1.建立直角坐标系； 2.计算 3.计算力FR’的大小和方向 4.计算力偶的力偶矩。 思考：平面任意力系向不同点（O点和A点）简化时： 1.得到的力是否相同？ 2.得到的力偶是否相同？

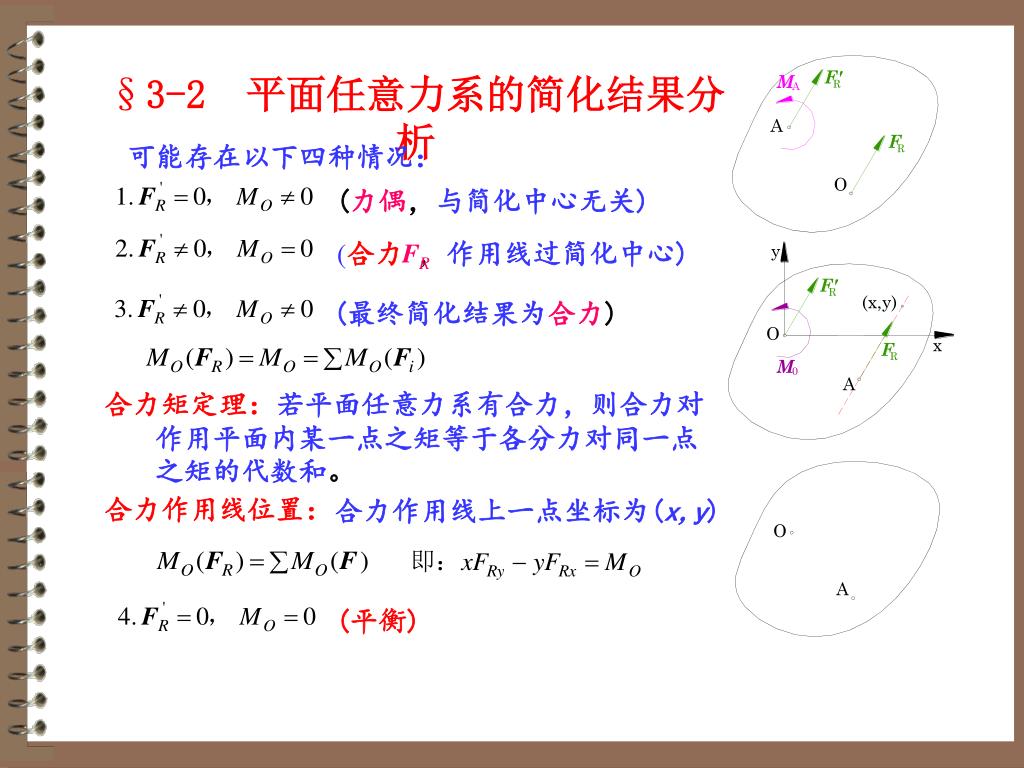

  5. 3-2 平面任意力系的简化结果分析 可能存在以下四种情况： (力偶，与简化中心无关) (合力，作用线过简化中心) (最终简化结果为合力) 合力矩定理：若平面任意力系有合力，则合力对作用平面内某一点之矩等于各分力对同一点之矩的代数和。 合力作用线位置： 合力作用线上一点坐标为(x,y) (平衡)

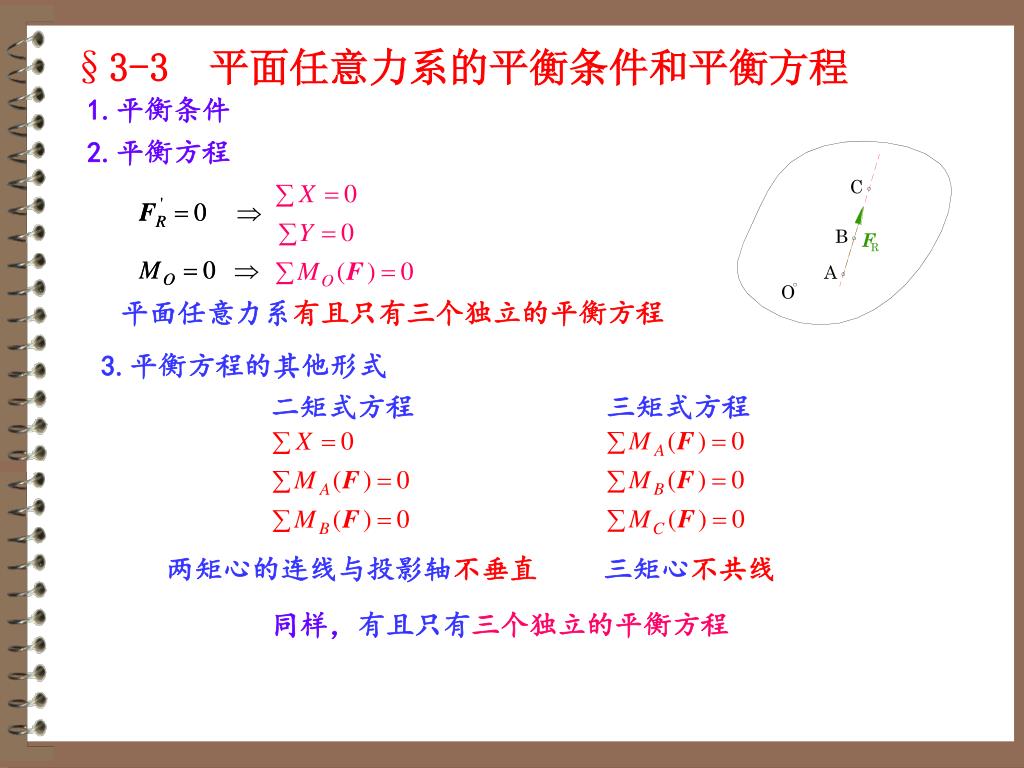

  6. 3-3 平面任意力系的平衡条件和平衡方程 1.平衡条件 2.平衡方程 平面任意力系有且只有三个独立的平衡方程 3.平衡方程的其他形式 二矩式方程 三矩式方程 两矩心的连线与投影轴不垂直 三矩心不共线 同样，有且只有三个独立的平衡方程

  7. 例题： 如图所示简易吊车，A、C处为固定铰支座，B处为铰链。已知AB梁重P=4kN，重物重Q=10kN。求拉杆BC和支座A的约束反力。 解： 以AB及重物作为研究对象； 受力分析，画出受力如图； 列平衡方程 解得：

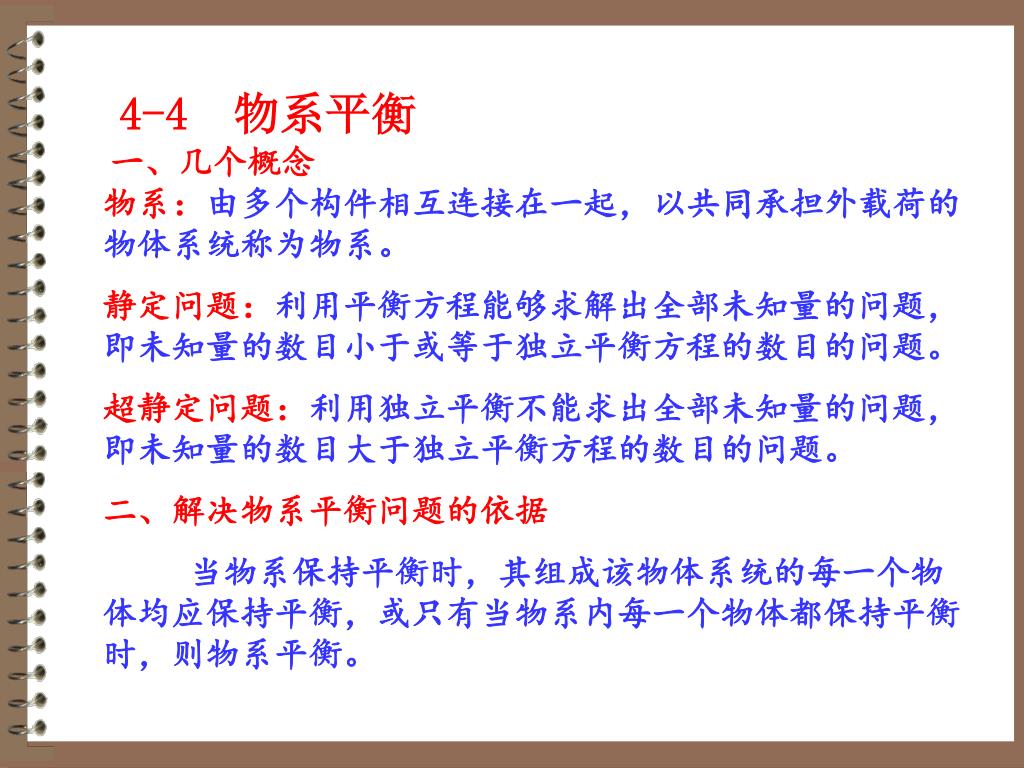

  8. 4-4 物系平衡 一、几个概念 物系：由多个构件相互连接在一起，以共同承担外载荷的物体系统称为物系。 静定问题：利用平衡方程能够求解出全部未知量的问题，即未知量的数目小于或等于独立平衡方程的数目的问题。 超静定问题：利用独立平衡不能求出全部未知量的问题，即未知量的数目大于独立平衡方程的数目的问题。 二、解决物系平衡问题的依据 当物系保持平衡时，其组成该物体系统的每一个物体均应保持平衡，或只有当物系内每一个物体都保持平衡时，则物系平衡。

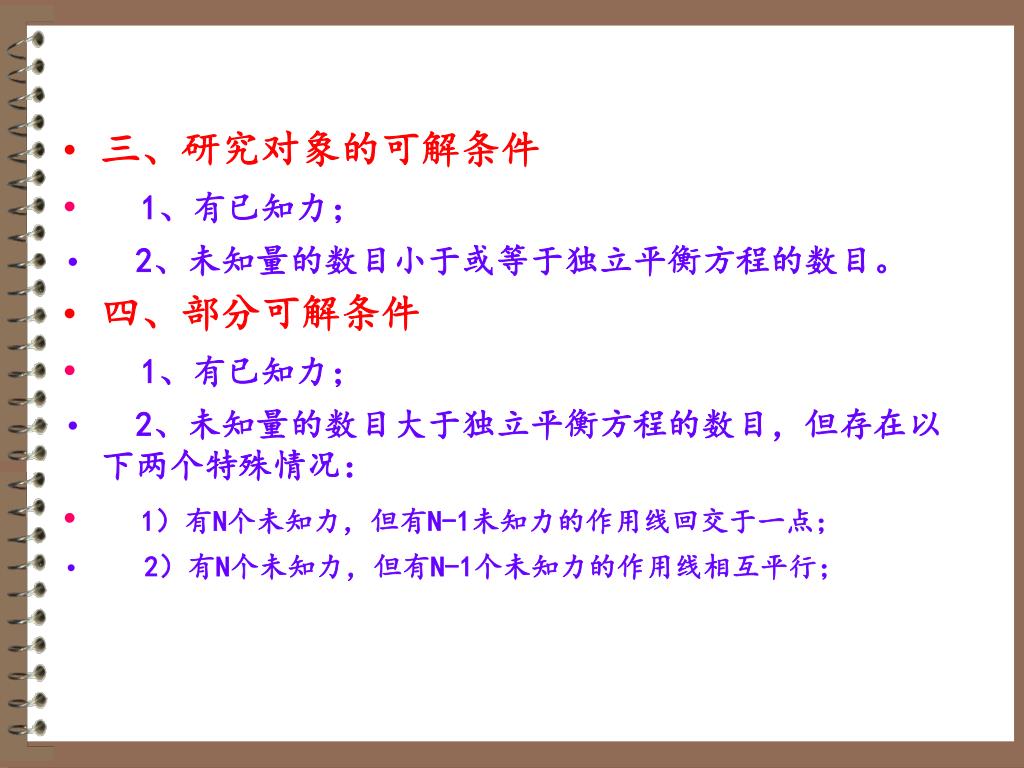

  9. 三、研究对象的可解条件 1、有已知力； 2、未知量的数目小于或等于独立平衡方程的数目。 四、部分可解条件 1、有已知力； 2、未知量的数目大于独立平衡方程的数目，但存在以下两个特殊情况： 1）有N个未知力，但有N-1未知力的作用线回交于一点； 2）有N个未知力，但有N-1个未知力的作用线相互平行；

  10. 例图示两根梁由铰 B连接，它们置于O，A，C三个支承上，梁上有一集度为q 的均布载荷，一集中力F和一力偶矩M，求各个支承处的约束力。 外力：物体系统与周围构件之间的相互作用力； 内力：系统内部构件与构件之间的相互作用力； O A C D B 受力分析 主动力：分布载荷、集中力 F、主动力偶 M 约束反力： O A C D B 约束类型，固定铰支座的约束反力可以分解到两坐标轴方向，活动铰支座各有一个约束力

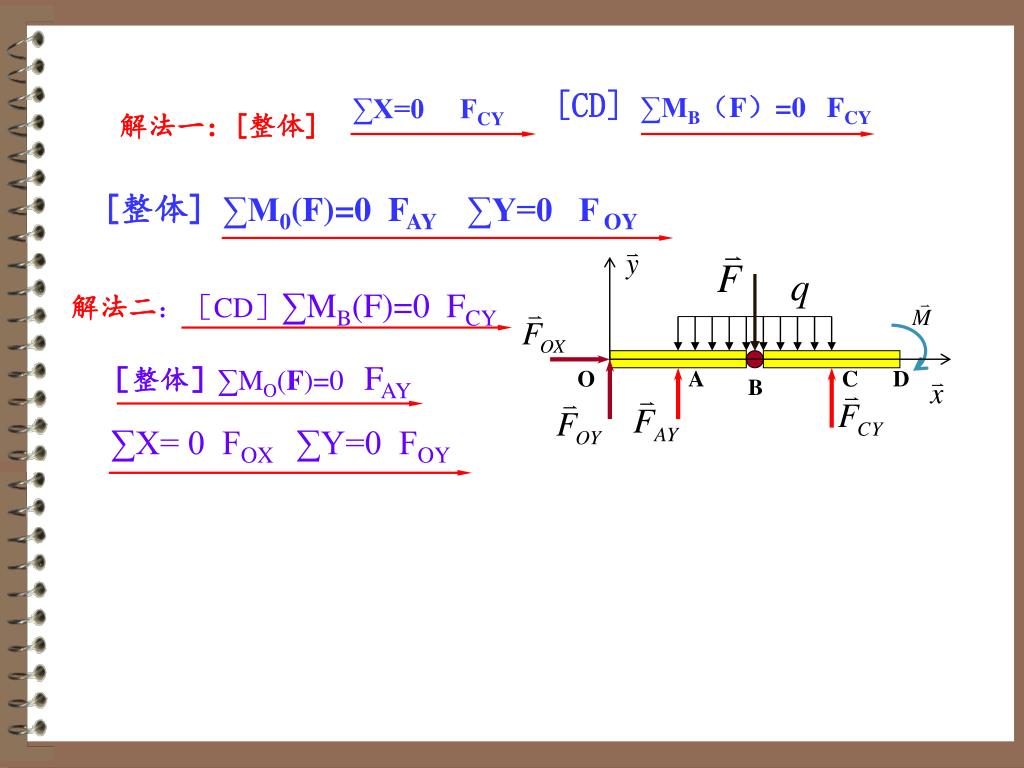

  11. [CD] ∑MB（F）=0 FCY ∑X=0 FCY 解法一：[整体] [整体]∑M0(F)=0 FAY ∑Y=0 F OY 解法二：［CD］∑MB(F)=0 FCY ［整体］∑MO(F)=0 FAY O A C D B ∑X= 0 FOX ∑Y=0 FOY

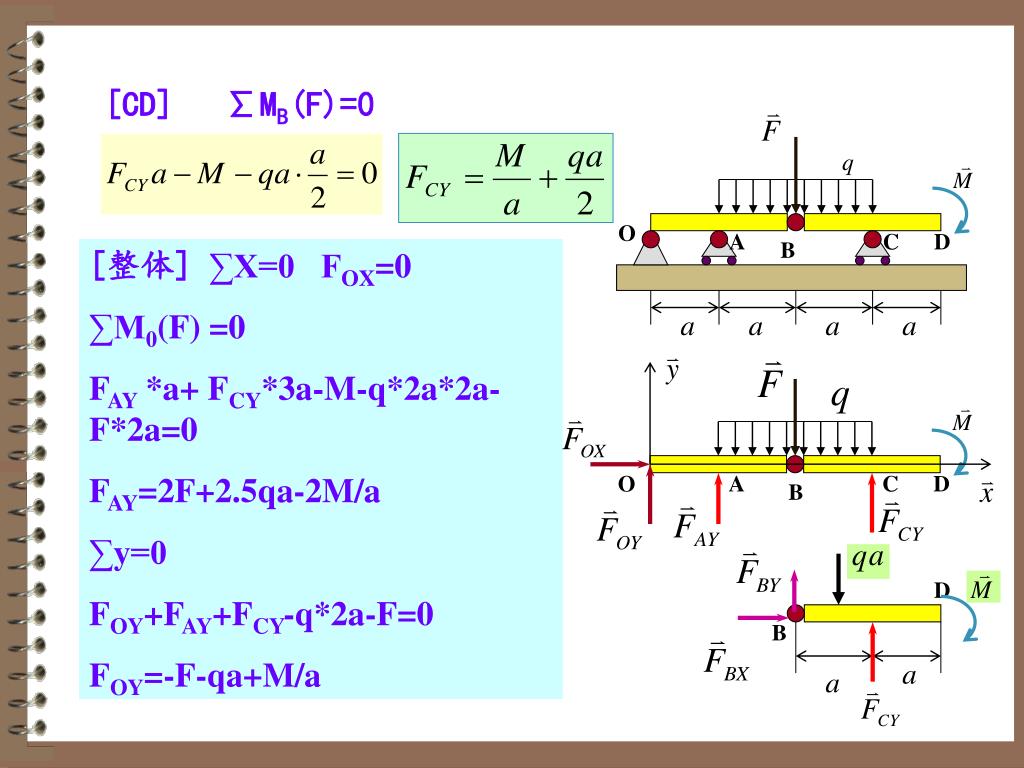

  12. [CD] ∑MB(F)=0 O A C D B [整体]∑X=0 FOX=0 ∑M0(F) =0 FAY *a+ FCY*3a-M-q*2a*2a-F*2a=0 FAY=2F+2.5qa-2M/a ∑y=0 FOY+FAY+FCY-q*2a-F=0 FOY=-F-qa+M/a O A C D B D B

  13. 例 图示一结构由AB、BC 与CE 三个构件构成。E 处有一滑轮，细绳通过该轮悬挂一重为 12 kN的重物。A为固定铰支座，B 为滑动铰支座，C、D 与E 为圆柱铰。AD = BD = l1= 2m，CD = DE = l2= 1.5m。不计杆件与滑轮的重量，求支座处的反力及BC所受力。(不计滑轮摩擦） 分析： 系统主动力只有重力 G G
