slide1

WebサービスII (第7回)

2007年11月7日

植田龍男

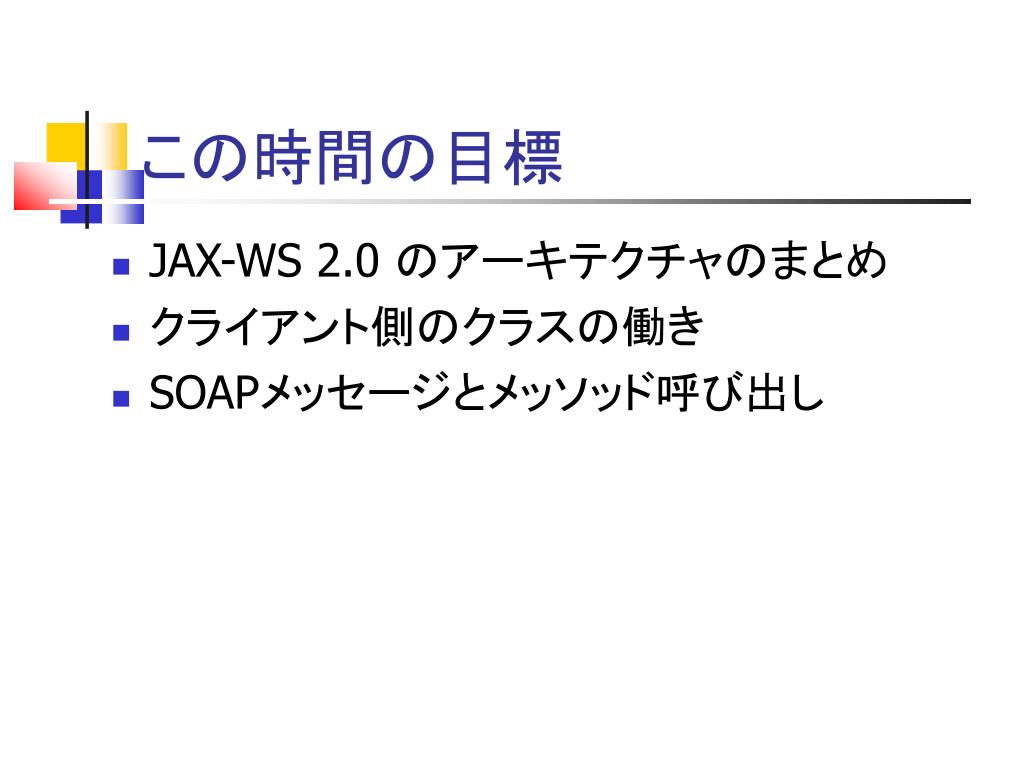

slide2

この時間の目標

  • JAX-WS 2.0 のアーキテクチャのまとめ
  • クライアント側のクラスの働き
  • SOAPメッセージとメッソッド呼び出し
slide3

復習:Webサービスの構築開始

import javax.jws.*;

@WebService

public class Hello {

public String sayHello( String name ) {

return “Hello,” + name;

}

}

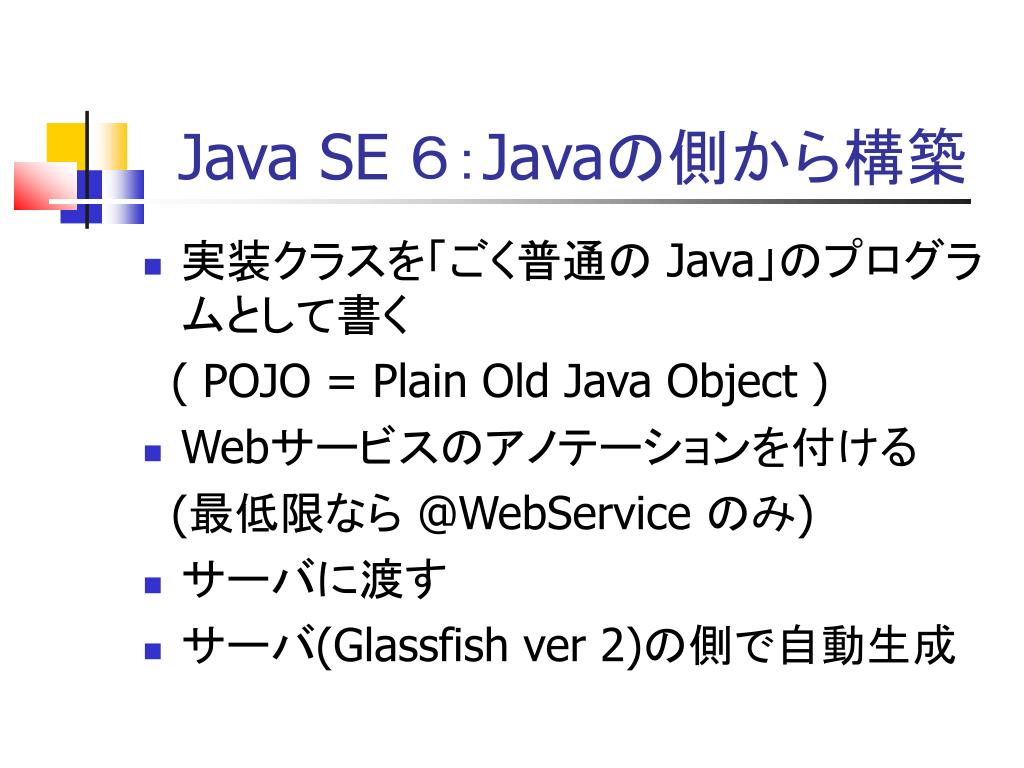

slide4

Java SE 6:Javaの側から構築

  • 実装クラスを「ごく普通の Java」のプログラムとして書く

( POJO = Plain Old Java Object )

  • Webサービスのアノテーションを付ける

(最低限なら @WebService のみ)

  • サーバに渡す
  • サーバ(Glassfish ver 2)の側で自動生成

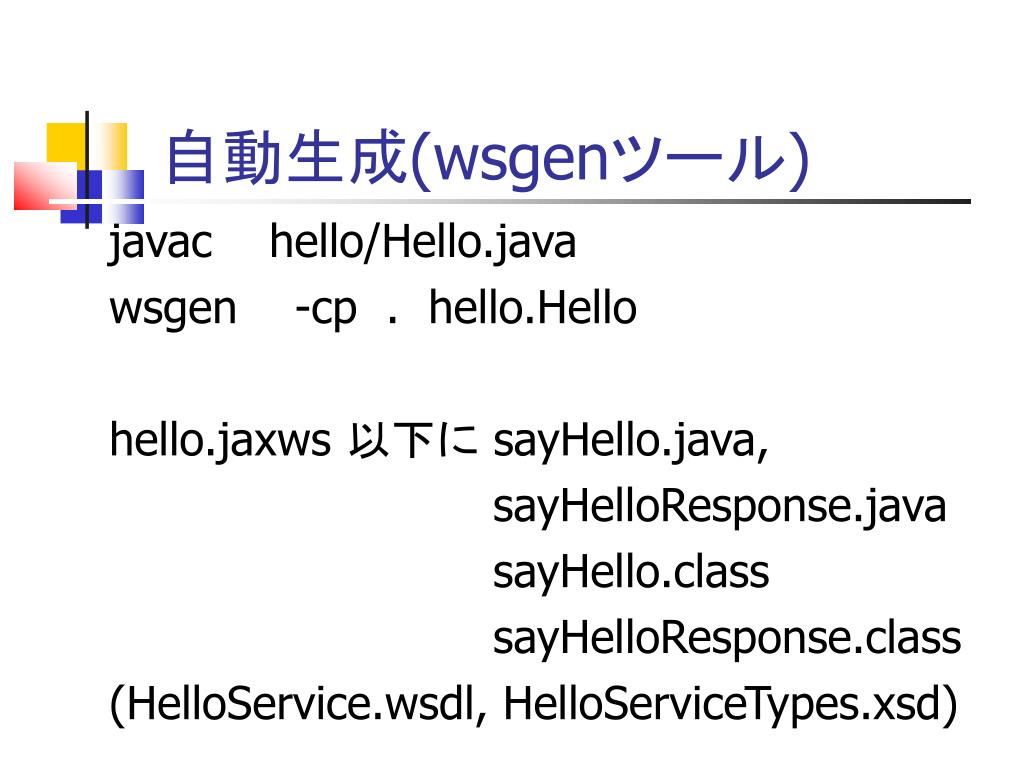

slide5

自動生成(wsgenツール)

javac hello/Hello.java

wsgen -cp . hello.Hello

hello.jaxws 以下に sayHello.java,

sayHelloResponse.java

sayHello.class

sayHelloResponse.class

(HelloService.wsdl, HelloServiceTypes.xsd)

slide6
サーバ側のまとめ
  • サービスの実装クラス( Hello )
  • メソッド呼び出しの引数と返り値のクラス

メソッド名(sayHello)

プロパティ args0, args1,…

メソッド名+Response(sayHelloResponse)

プロパティ _return

  • WSDL– 公開のURL

( Schema定義は分離したファイルに格納)

slide10

クライアントプログラムの準備

  • 自動生成ツール wsimport

wsimport HelloService.wsdl または

wsimport http://localhost/Service?wsdl

  • Hello.class, HelloService.class,

ObjectFactory.class

SayHello.class, SayHelloResponse.class

slide11
クライアント側の構成
  • サービスのインタフェース(Hello )
  • サービスのインスタンスを取り出す「サービス」のクラス ( HelloService )
  • メソッドの引数と返り値のクラス

( sayHello, sayHelloResponse )

  • JAXBでインスタンス生成に必要なクラス

ObjectFactory ( XML => Java で必要)

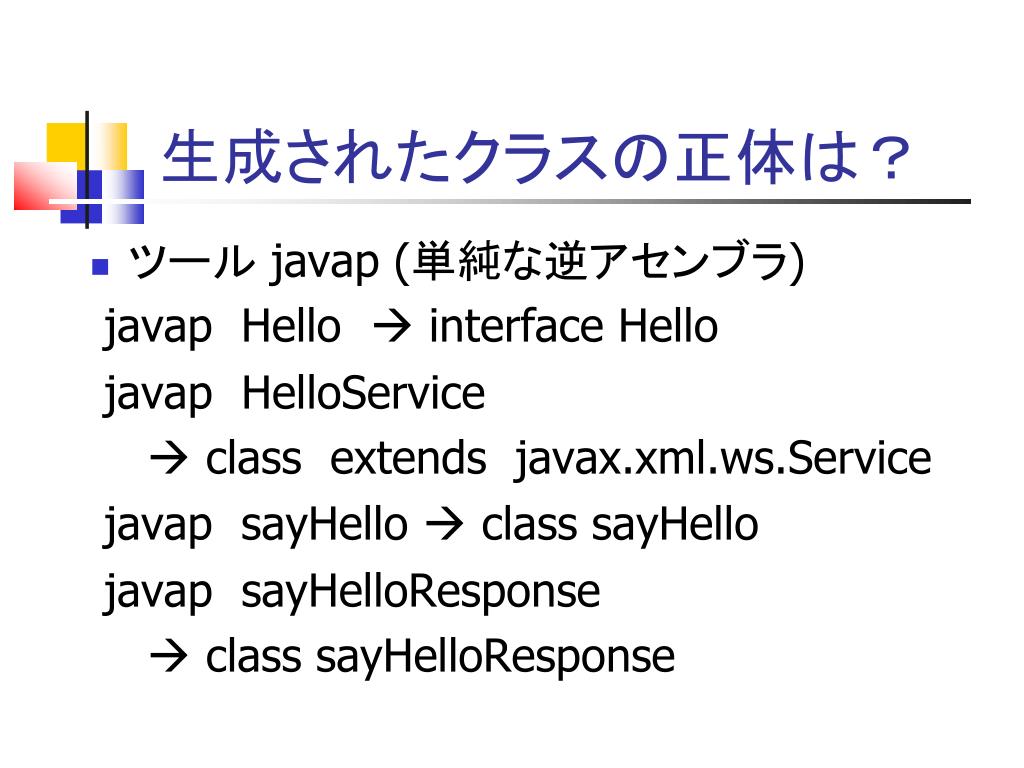

slide12
生成されたクラスの正体は?
  • ツール javap (単純な逆アセンブラ)

javap Hello  interface Hello

javap HelloService

 class extends javax.xml.ws.Service

javap sayHello  class sayHello

javap sayHelloResponse

 class sayHelloResponse

slide13
WSDL のどこにクラスの情報?
  • sayHello, sayHelloResponse

<definitions>

<types> include schema</types>

:

  • クラスの内容はJAXBによって完全に復元
  • サーバ側と「同じクラス」がクライアント側にも存在すると考えてよい

(データとしてやり取りされるクラスも同様)

wsdl 2
WSDLのどこに情報が?(2)
  • Hello インタフェース

<definitions>

:

<portType>

<operation>メソッド定義</operation>

</portType>

  • サーバ側の実装の情報は存在しない

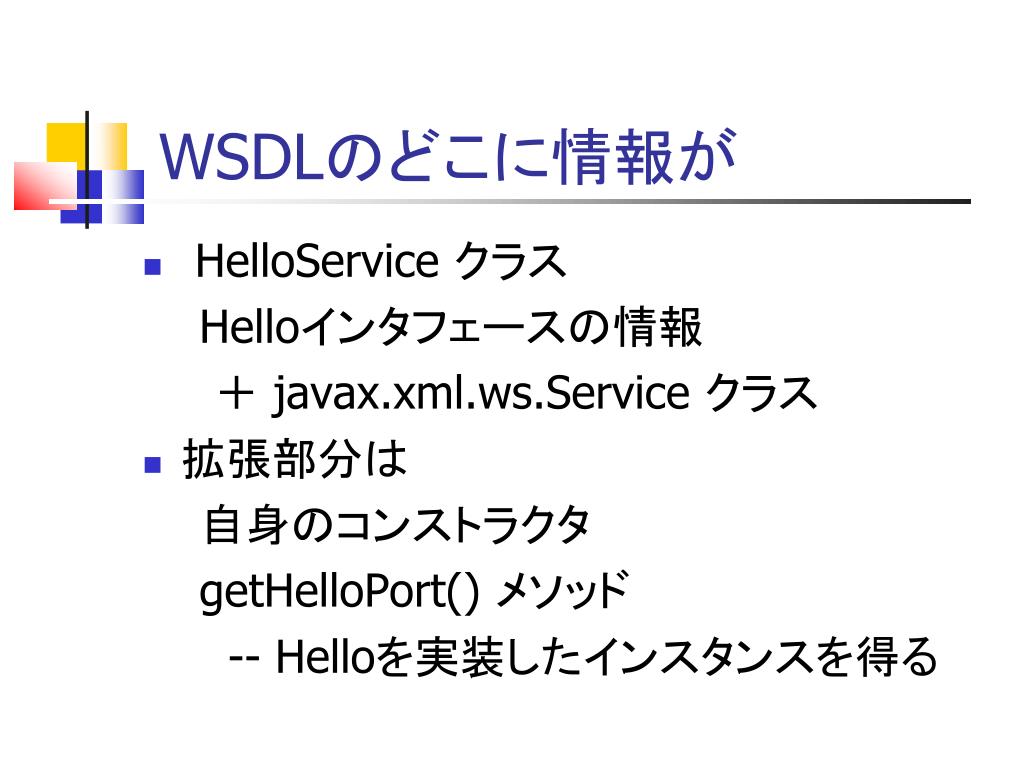

slide15
WSDLのどこに情報が
  • HelloService クラス

Helloインタフェースの情報

+ javax.xml.ws.Service クラス

  • 拡張部分は

自身のコンストラクタ

getHelloPort() メソッド

-- Helloを実装したインスタンスを得る

slide16

クライアントプログラムの作成

public class HelloClient {

public static void main ( String[] args ) {

HelloService service

= new HelloService();

Hello hello = service.getHelloPort();

String message =hello.sayHello( "Tatsuo" );

System.out.printf ( message );

}

hello hello
Hello hello の謎
  • hello は Helloを実装したクラス
  • 「代理オブジェクト」として振る舞うクライアント側のクラス

hello.sayHello( “Tatsuo” );

// サービスを呼び出す

  • でも、どこに存在?

(クラスファイルは生成されていない?)

  • 以前のWebサービスでは HelloStab.class
slide18
クラス名を強引に調べてみると

Hello hello = service.getHelloPort();

System.out.println( hello.getClass().getName() );

  • Proxy16 のような不思議な名前が出力
  • 指定されたインタフェースを元に動的に生成されるクラス
slide19
SOAPとは?

XMLの形式でメッセージを交換

中立なデータ形式(事実上の標準)

システム、言語、アプリケーション非依存

ver 1.0 http://www.w3.org/2000/xp/Group/

ver 1.2 http://www.w3.org/TR/2003/REC-soap12-part1-20030624/

メッセージが「構造」を持つ

データ構造の定義は XML Schema で

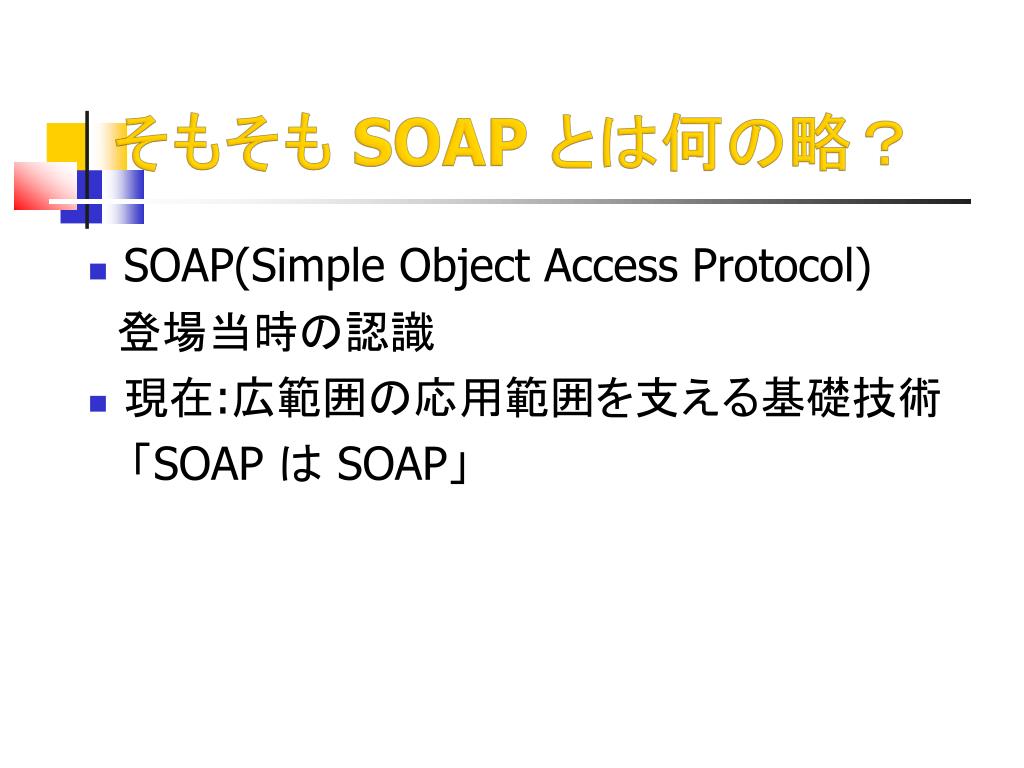

slide20
そもそも SOAP とは何の略?

SOAP(Simple Object Access Protocol)

登場当時の認識

現在:広範囲の応用範囲を支える基礎技術

「SOAP は SOAP」

slide21
SOAP のメッセージの構造

<SOAP-ENV:Envelope

xmlns:SOAP-ENV=

“http://schemas.xmlsoap.org/soap/envelope/”>

<SOAP-ENV:Header>

</SOAP-ENV:Header>

<SOAP-ENV:Body>

<mymessage> Hello </mymessage>

</SOAP-ENV:Body>

</SOAP-ENV:Envelope>

soapmessage hello
SOAPMessageの例(Hello)

<SOAP-ENV:Envelope xmlns:SOAP-ENV=

"http://schemas.xmlsoap.org/soap/envelope/">

<SOAP-ENV:Body>

<sayHello>

<arg0>Tomoharu</arg0>

</sayHello>

</SOAP-ENV:Body>

</SOAP-ENV:Envelope>

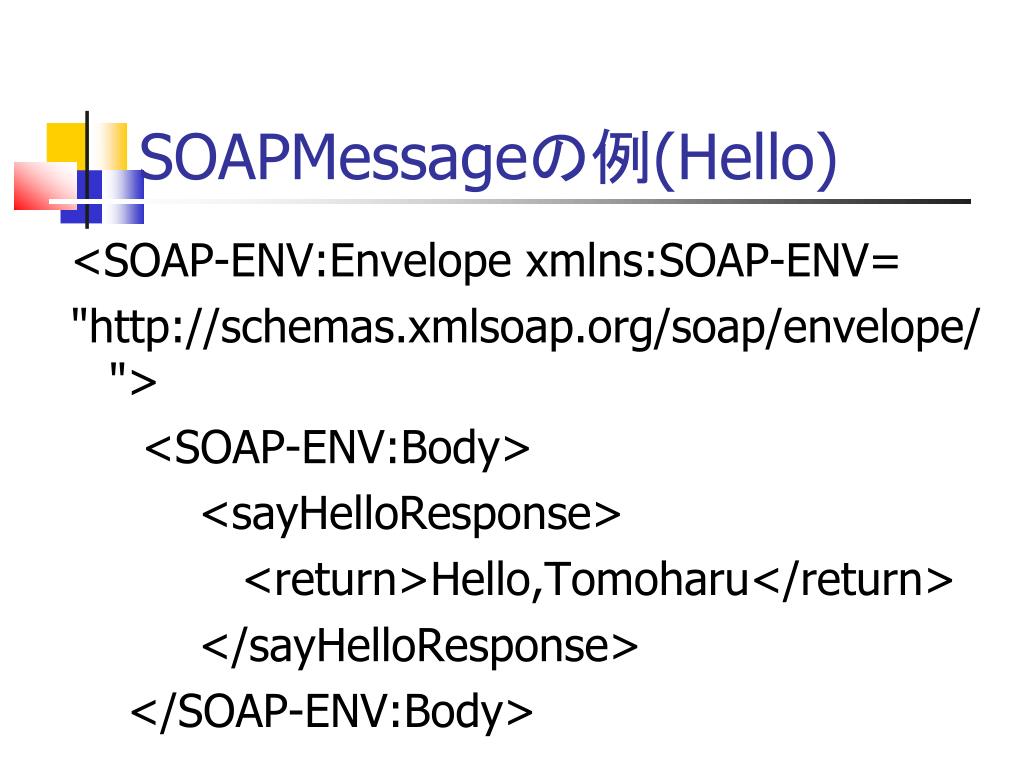

soapmessage hello1
SOAPMessageの例(Hello)

<SOAP-ENV:Envelope xmlns:SOAP-ENV=

"http://schemas.xmlsoap.org/soap/envelope/">

<SOAP-ENV:Body>

<sayHelloResponse>

<return>Hello,Tomoharu</return>

</sayHelloResponse>

</SOAP-ENV:Body>

java se 6 javax xml soap
Java SE 6 : javax.xml.soap

SOAPMessage クラス

SOAPのメッセージを表す(送受信とも)

getSOAPHeader(), getSOAPBody(),

addAttachment(), getAttachment()

など、メッセージ操作のメソッド群

SOAPConnection クラス

通信を実行 call() メソッド

SOAPMessage response

= sc.call( SOAPMessage request, Object url );

java se 6 javax xml soap1
Java SE 6 : javax.xml.soap

いずれもFactoryのパターンで利用

MessageFactory mf

= MessageFactory.newInstance();

SOAPMessage request

= mf.createMessage( new MimeHeaders(),

new FileInputStream( source ) );

SOAPConnectionFactory scf

= SOAPConnectionFactory.newInstance()

SOAPConnection connection = scf.createConnection();

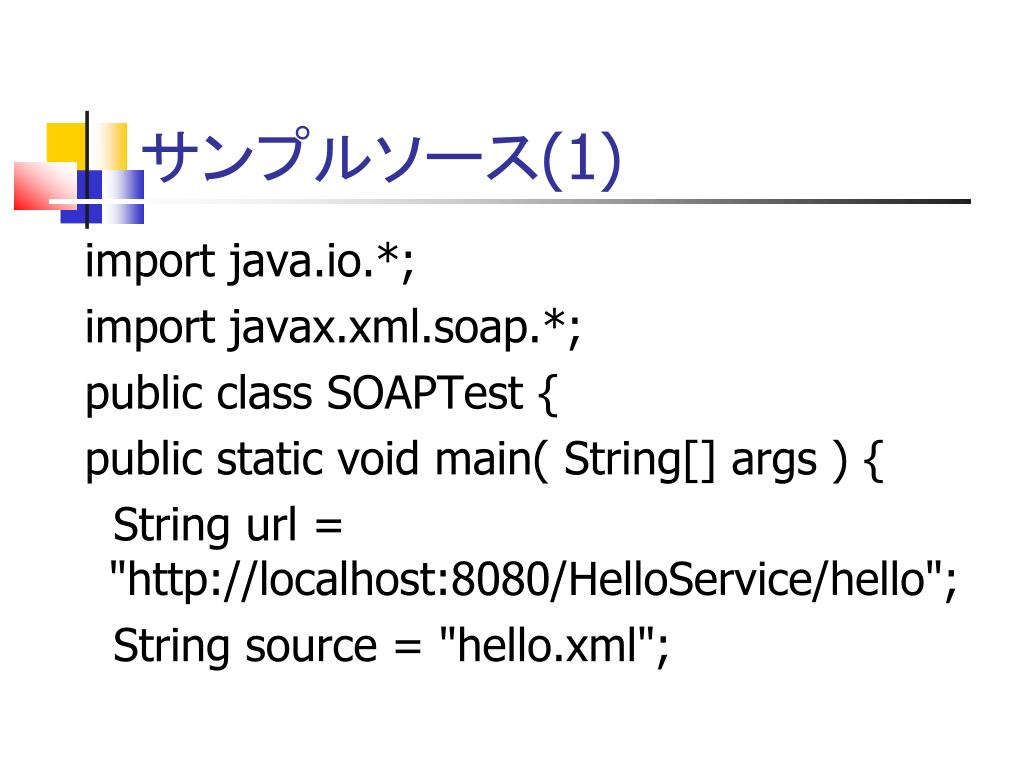

slide26
サンプルソース(1)

import java.io.*;

import javax.xml.soap.*;

public class SOAPTest {

public static void main( String[] args ) {

String url = "http://localhost:8080/HelloService/hello";

String source = "hello.xml";

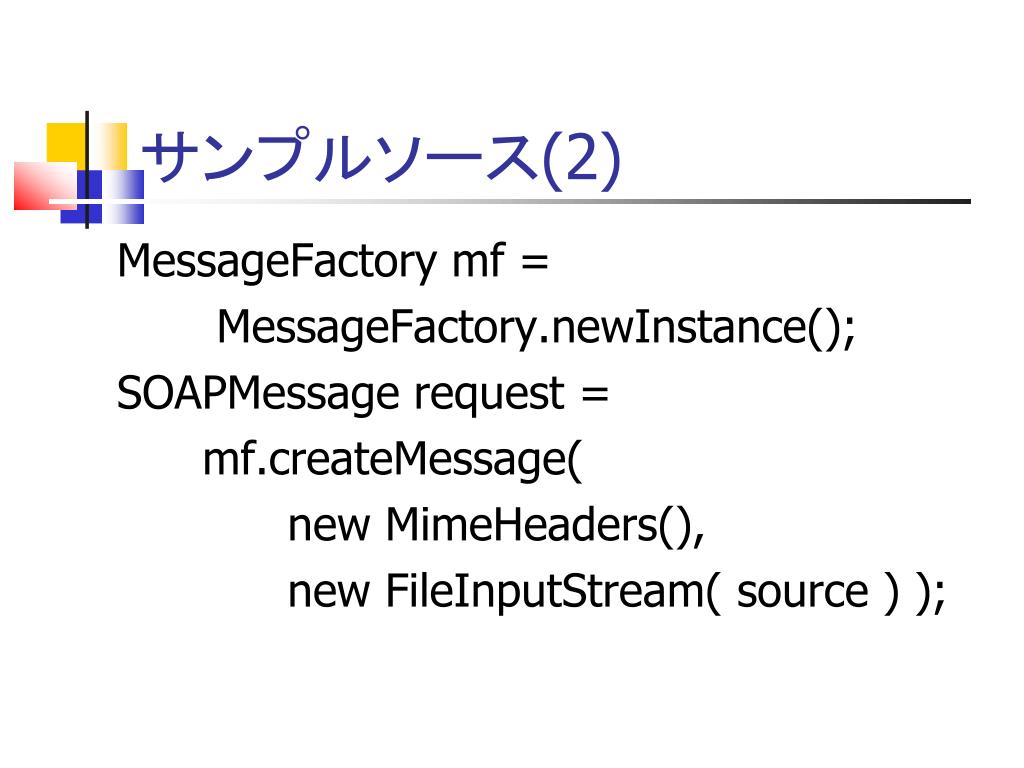

slide27
サンプルソース(2)

MessageFactory mf =

MessageFactory.newInstance();

SOAPMessage request =

mf.createMessage(

new MimeHeaders(),

new FileInputStream( source ) );

slide28
サンプルソース(3)

SOAPConnectionFactory scf =

SOAPConnectionFactory.newInstance();

SOAPConnection connection =

scf.createConnection();

SOAPMessage response =

connection.call( request, url );

response.writeTo( System.out );

}
