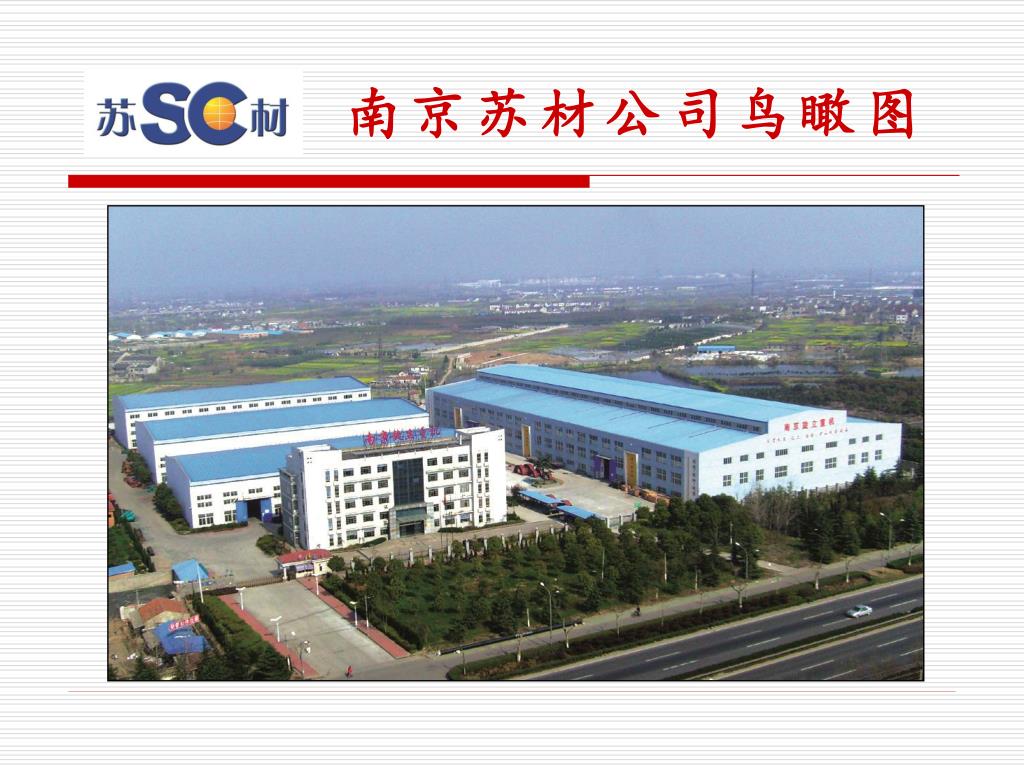

苏材集优粉磨工艺技术. 王 志 强 教 授. 中国建材机械工业协会 副会长 江苏省建材工业协会 副会长 盐城工学院 教 授 南京苏材水泥技术工程公司 董事长 南京旋立重型机械有限公司 董事长 联系电话： 013505177170. 南京苏材公司鸟瞰图. 水泥工业可持续发展方向研讨. 现状 : 利益诱导，势必新上大量新型干法线，熟料产能过剩是必然的，水泥微利时代即将来临； 格局：
E N D
苏材集优粉磨工艺技术 王志强教 授 • 中国建材机械工业协会 副会长 • 江苏省建材工业协会 副会长 • 盐城工学院 教 授 • 南京苏材水泥技术工程公司 董事长 • 南京旋立重型机械有限公司 董事长 • 联系电话： 013505177170

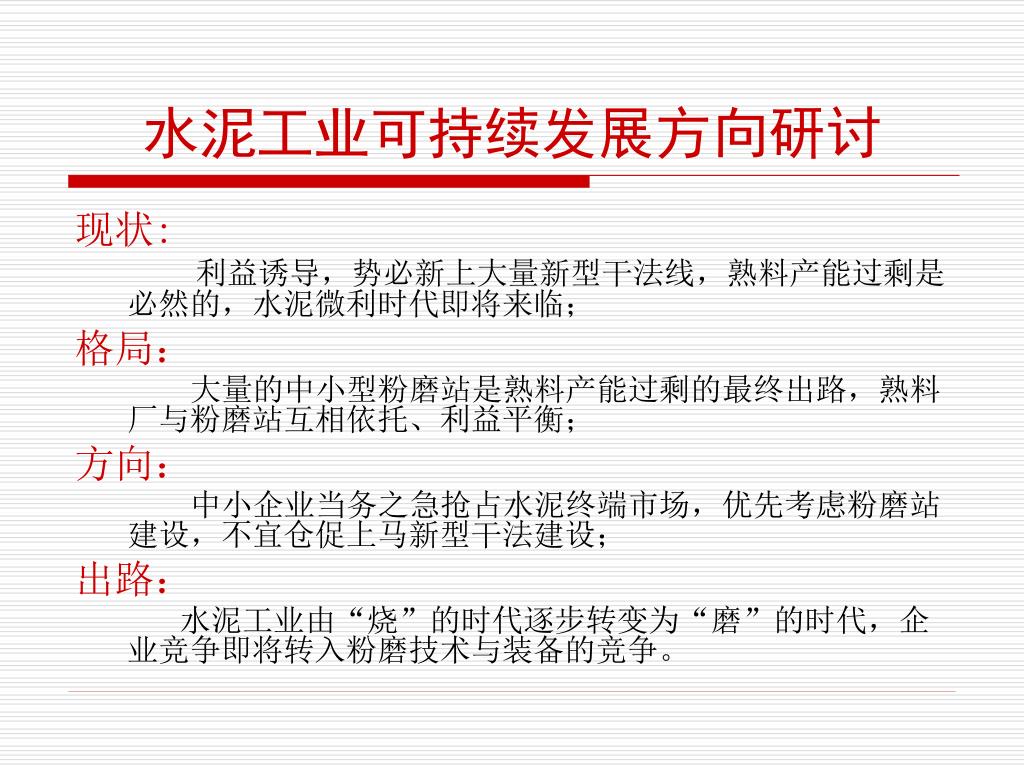

水泥工业可持续发展方向研讨 现状: 利益诱导，势必新上大量新型干法线，熟料产能过剩是必然的，水泥微利时代即将来临； 格局： 大量的中小型粉磨站是熟料产能过剩的最终出路，熟料厂与粉磨站互相依托、利益平衡； 方向： 中小企业当务之急抢占水泥终端市场，优先考虑粉磨站建设，不宜仓促上马新型干法建设； 出路： 水泥工业由“烧”的时代逐步转变为“磨”的时代，企业竞争即将转入粉磨技术与装备的竞争。

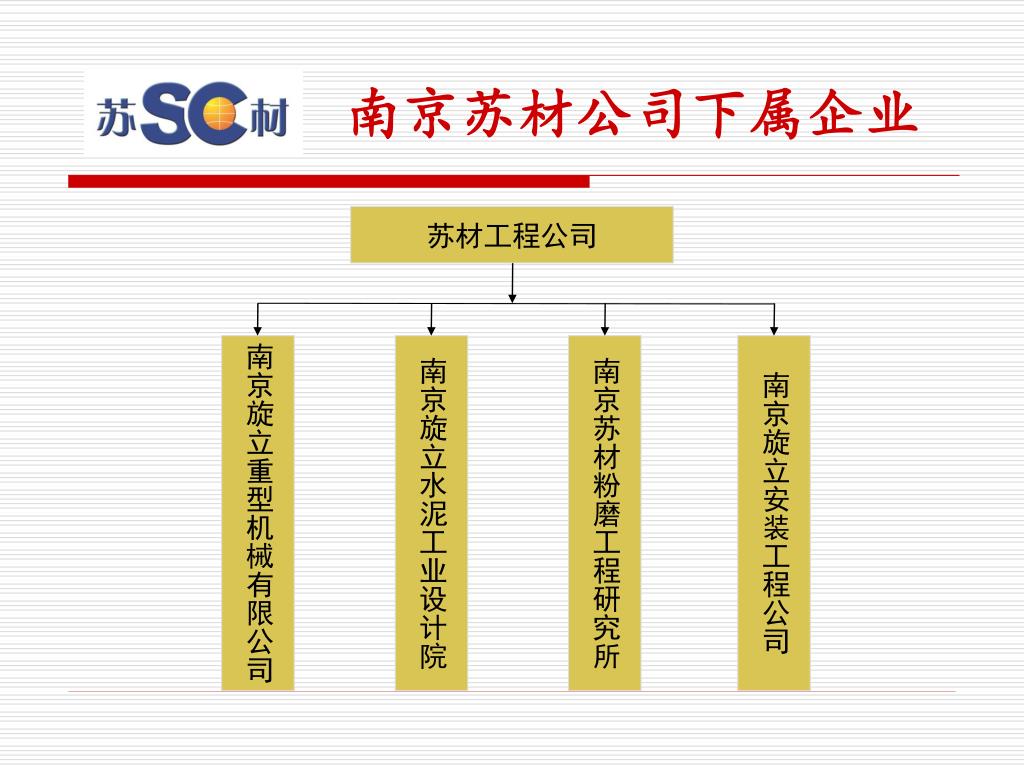

苏材工程公司 南京旋立重型机械有限公司 南京旋立水泥工业设计院 南京苏材粉磨工程研究所 南京旋立安装工程公司 南京苏材公司下属企业

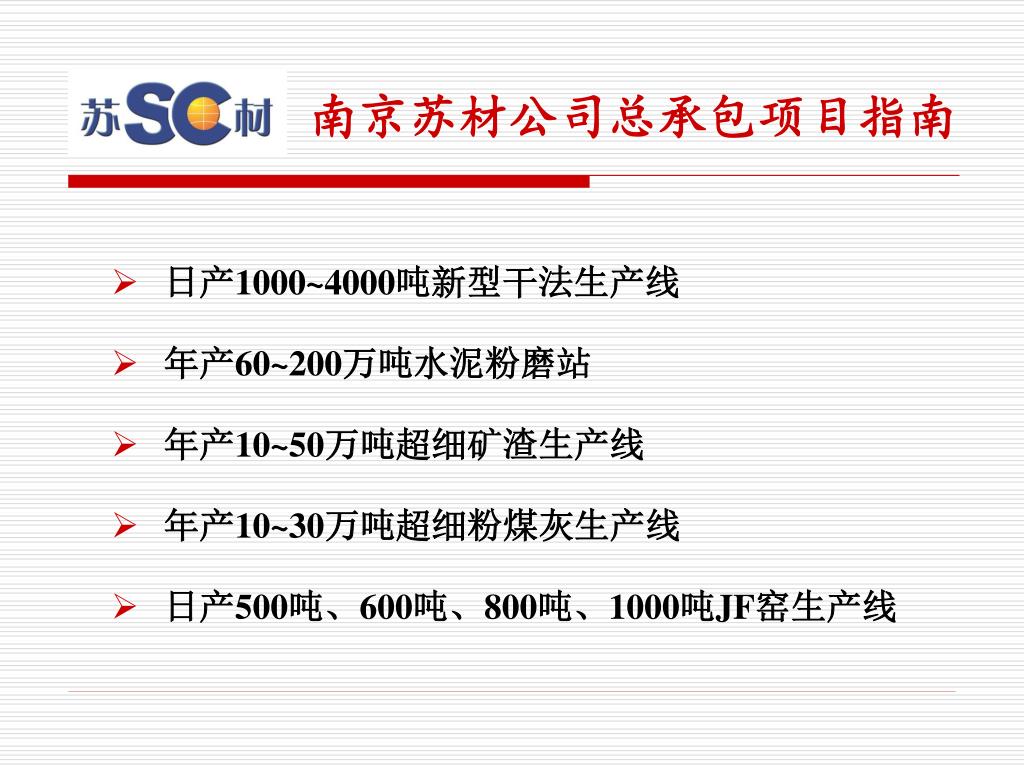

南京苏材公司总承包项目指南 • 日产1000~4000吨新型干法生产线 • 年产60~200万吨水泥粉磨站 • 年产10~50万吨超细矿渣生产线 • 年产10~30万吨超细粉煤灰生产线 • 日产500吨、600吨、800吨、1000吨JF窑生产线

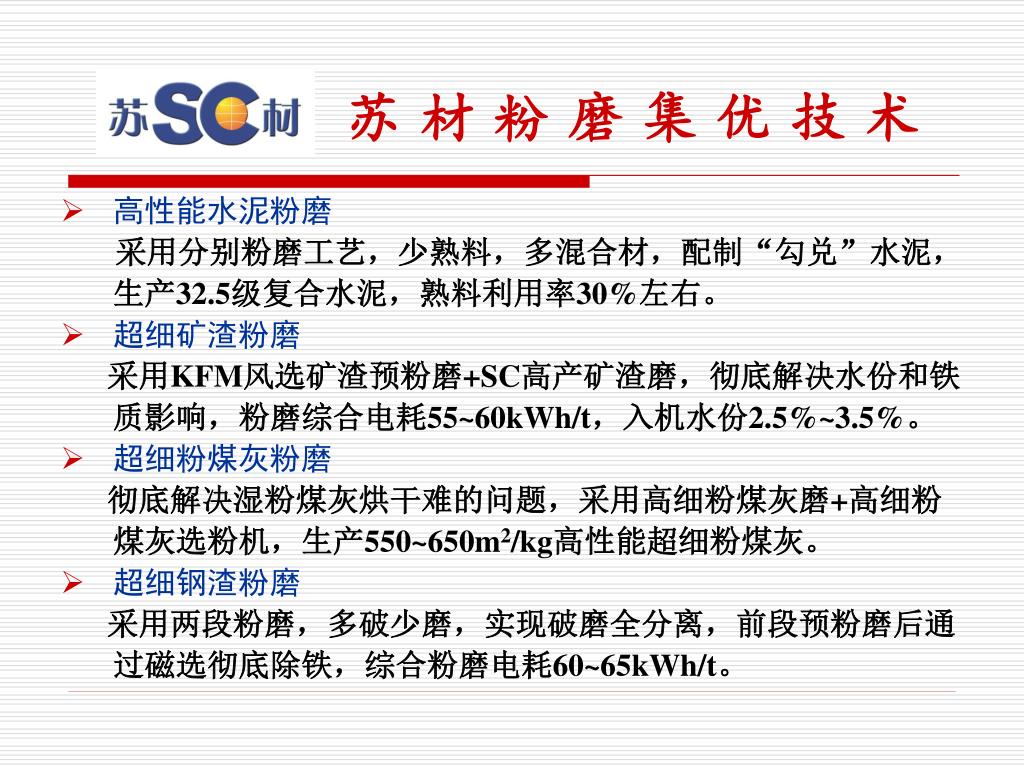

苏材粉磨集优技术 • 高性能水泥粉磨 • 采用分别粉磨工艺，少熟料，多混合材，配制“勾兑”水泥，生产32.5级复合水泥，熟料利用率30%左右。 • 超细矿渣粉磨 • 采用KFM风选矿渣预粉磨+SC高产矿渣磨，彻底解决水份和铁质影响，粉磨综合电耗55~60kWh/t，入机水份2.5%~3.5%。 • 超细粉煤灰粉磨 • 彻底解决湿粉煤灰烘干难的问题，采用高细粉煤灰磨+高细粉煤灰选粉机，生产550~650m2/kg高性能超细粉煤灰。 • 超细钢渣粉磨 • 采用两段粉磨，多破少磨，实现破磨全分离，前段预粉磨后通过磁选彻底除铁，综合粉磨电耗60~65kWh/t。

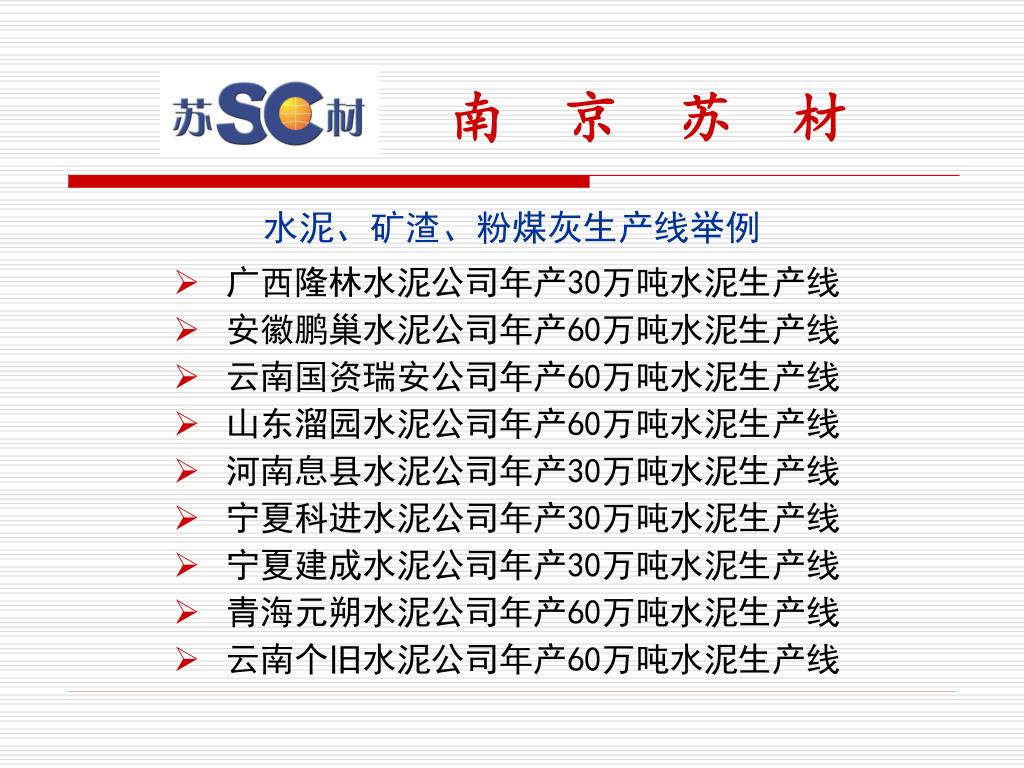

水泥、矿渣、粉煤灰生产线举例 南 京 苏 材 • 广西隆林水泥公司年产30万吨水泥生产线 • 安徽鹏巢水泥公司年产60万吨水泥生产线 • 云南国资瑞安公司年产60万吨水泥生产线 • 山东溜园水泥公司年产60万吨水泥生产线 • 河南息县水泥公司年产30万吨水泥生产线 • 宁夏科进水泥公司年产30万吨水泥生产线 • 宁夏建成水泥公司年产30万吨水泥生产线 • 青海元朔水泥公司年产60万吨水泥生产线 • 云南个旧水泥公司年产60万吨水泥生产线

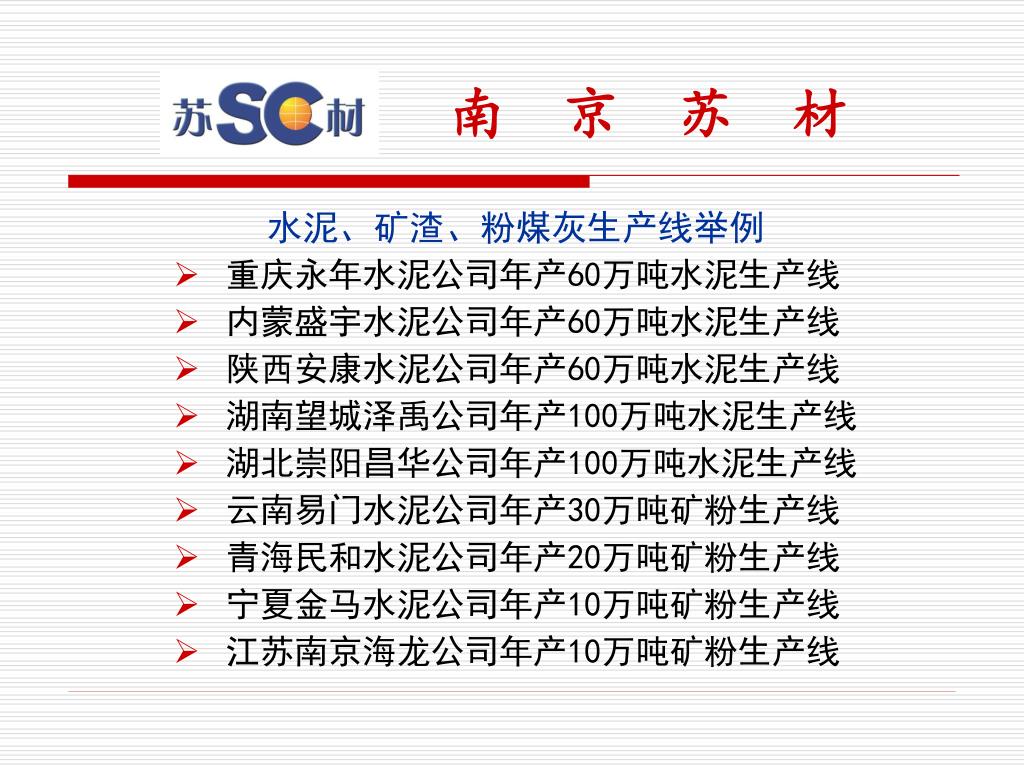

水泥、矿渣、粉煤灰生产线举例 南 京 苏 材 • 重庆永年水泥公司年产60万吨水泥生产线 • 内蒙盛宇水泥公司年产60万吨水泥生产线 • 陕西安康水泥公司年产60万吨水泥生产线 • 湖南望城泽禹公司年产100万吨水泥生产线 • 湖北崇阳昌华公司年产100万吨水泥生产线 • 云南易门水泥公司年产30万吨矿粉生产线 • 青海民和水泥公司年产20万吨矿粉生产线 • 宁夏金马水泥公司年产10万吨矿粉生产线 • 江苏南京海龙公司年产10万吨矿粉生产线

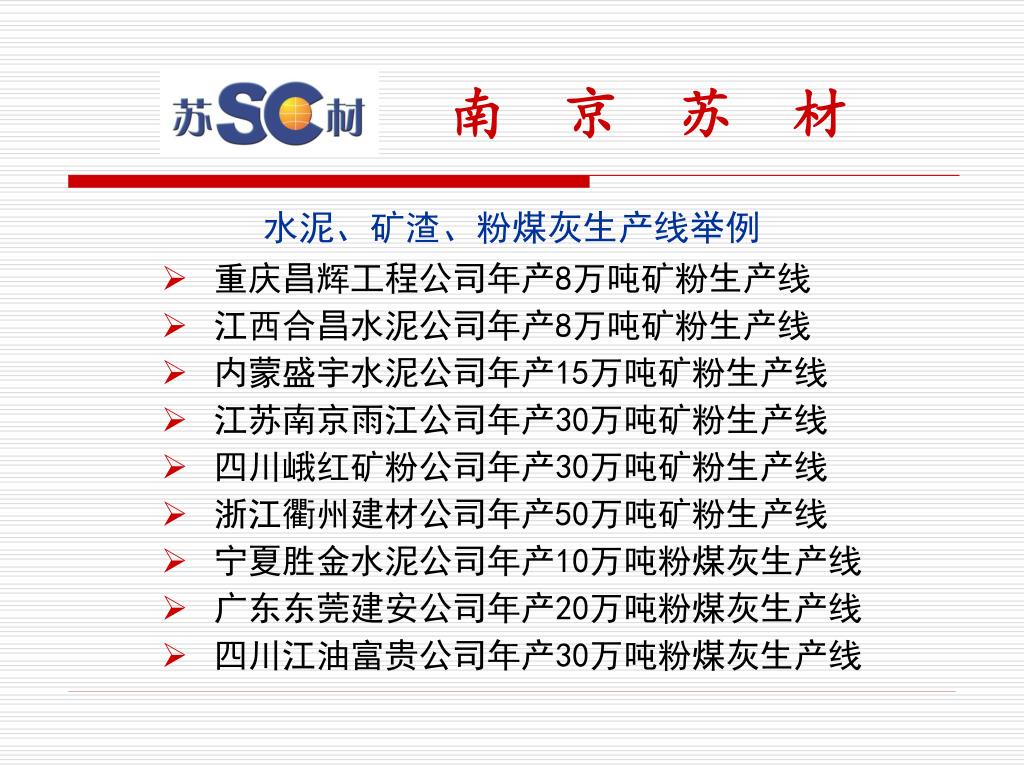

南 京 苏 材 水泥、矿渣、粉煤灰生产线举例 • 重庆昌辉工程公司年产8万吨矿粉生产线 • 江西合昌水泥公司年产8万吨矿粉生产线 • 内蒙盛宇水泥公司年产15万吨矿粉生产线 • 江苏南京雨江公司年产30万吨矿粉生产线 • 四川峨红矿粉公司年产30万吨矿粉生产线 • 浙江衢州建材公司年产50万吨矿粉生产线 • 宁夏胜金水泥公司年产10万吨粉煤灰生产线 • 广东东莞建安公司年产20万吨粉煤灰生产线 • 四川江油富贵公司年产30万吨粉煤灰生产线

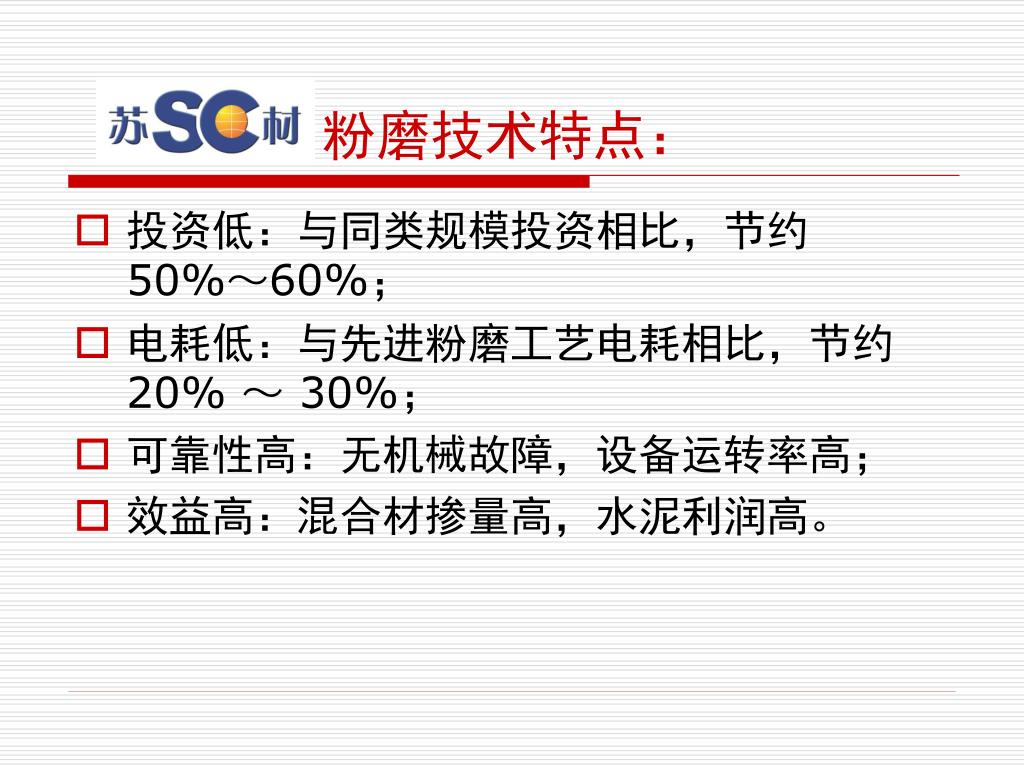

粉磨技术特点： • 投资低：与同类规模投资相比，节约50%～60%； • 电耗低：与先进粉磨工艺电耗相比，节约20% ～ 30%； • 可靠性高：无机械故障，设备运转率高； • 效益高：混合材掺量高，水泥利润高。

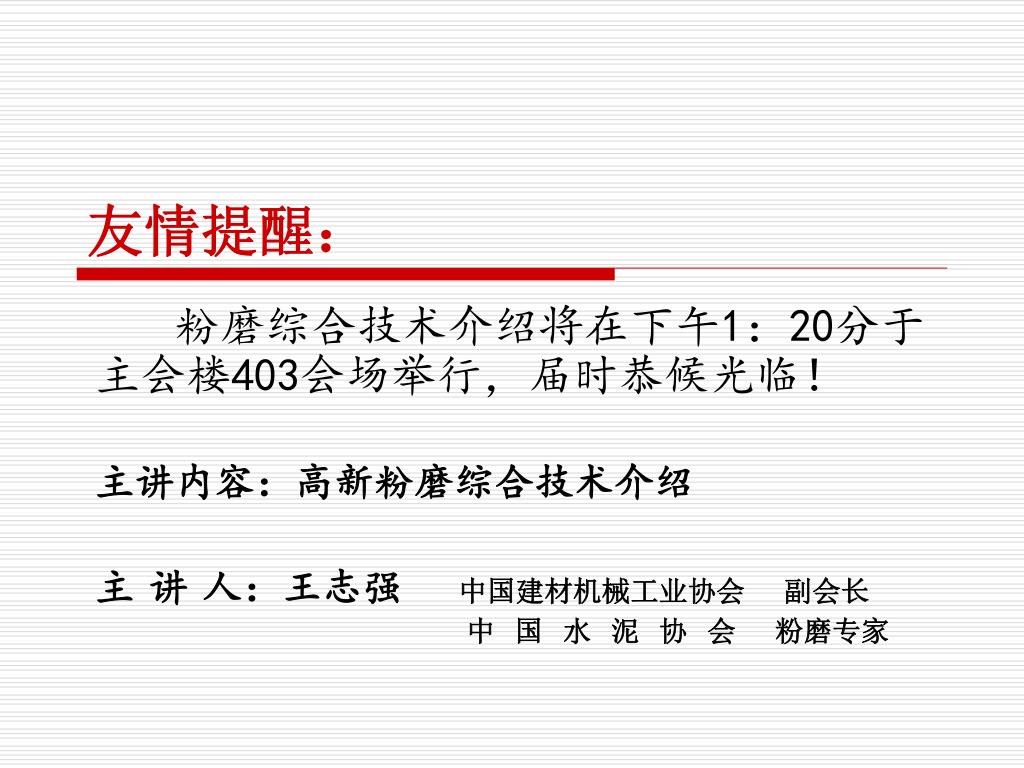

友情提醒： 粉磨综合技术介绍将在下午1：20分于主会楼403会场举行，届时恭候光临！ 主讲内容：高新粉磨综合技术介绍 主 讲 人：王志强中国建材机械工业协会 副会长 中 国 水 泥 协 会 粉磨专家

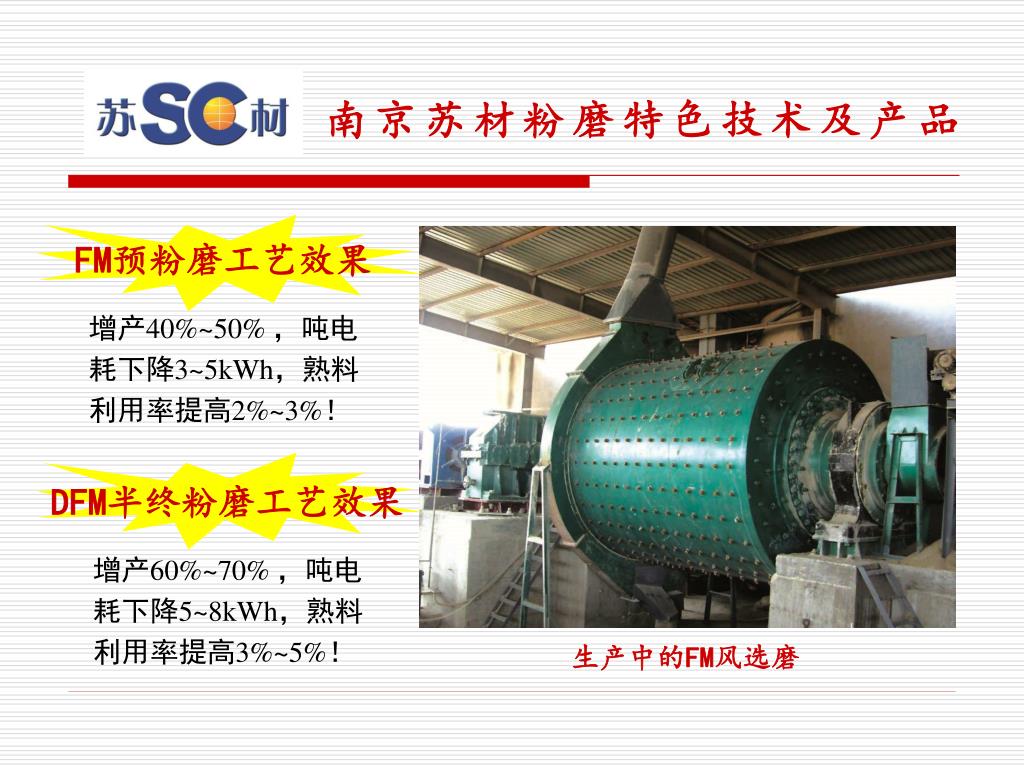

南京苏材粉磨特色技术及产品 FM预粉磨工艺效果 增产40%~50% ，吨电 耗下降3~5kWh，熟料 利用率提高2%~3%！ DFM半终粉磨工艺效果 增产60%~70% ，吨电 耗下降5~8kWh，熟料 利用率提高3%~5%！ 生产中的FM风选磨

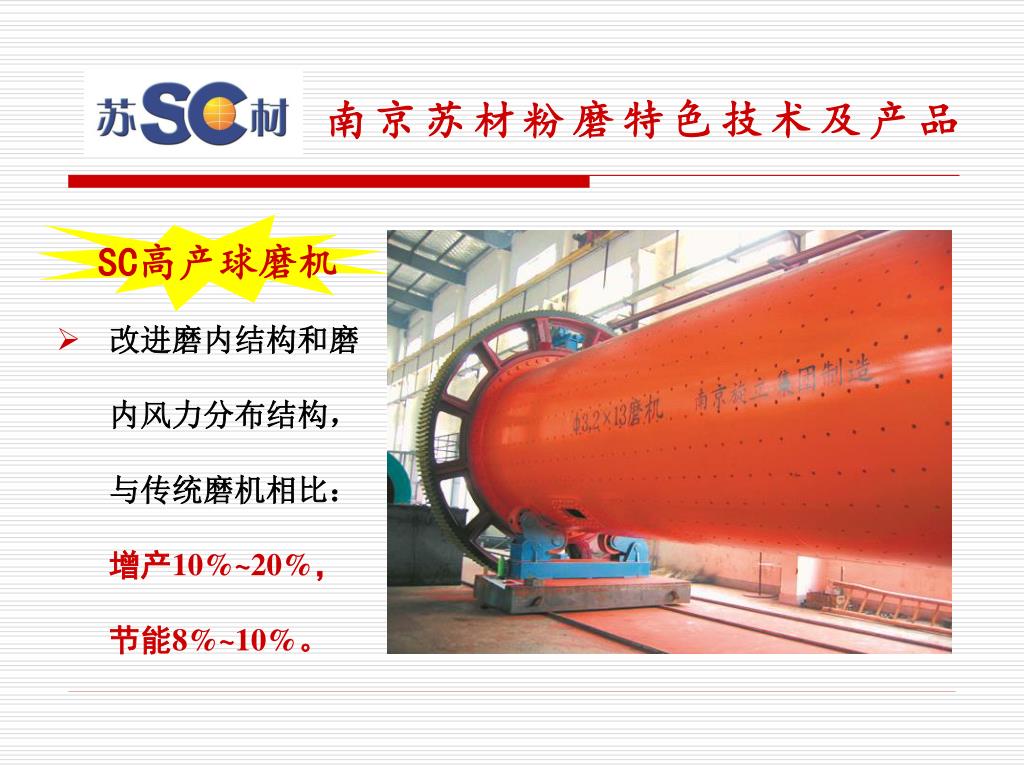

南京苏材粉磨特色技术及产品 SC高产球磨机 • 改进磨内结构和磨内风力分布结构，与传统磨机相比：增产10%~20%，节能8%~10%。

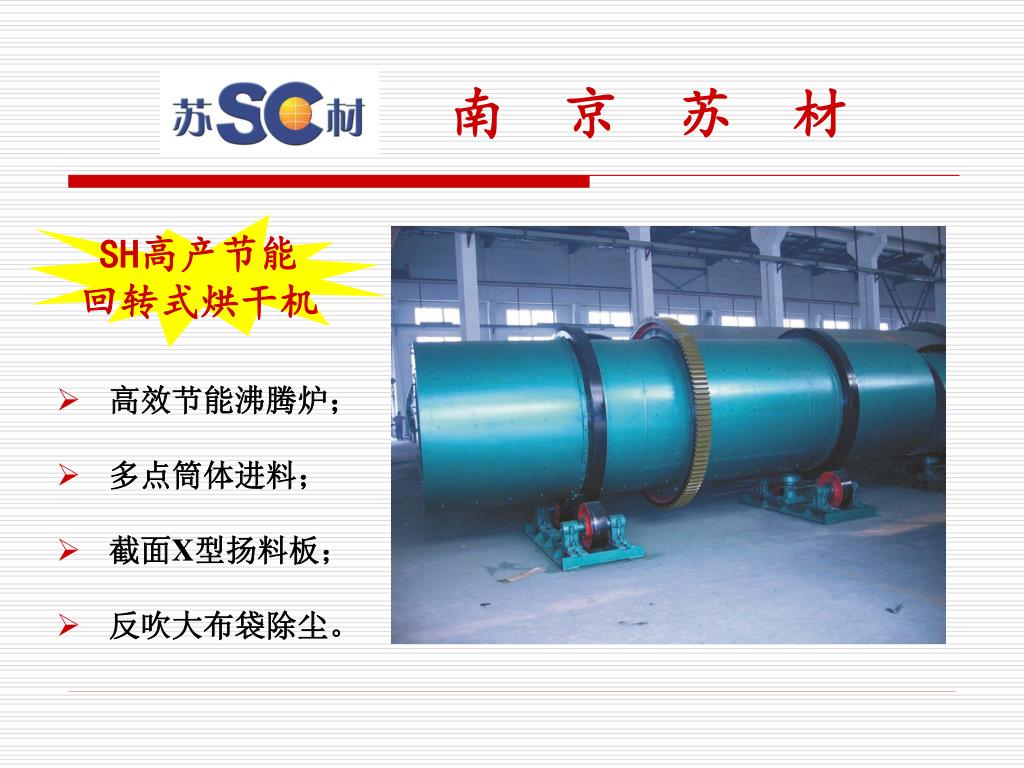

南 京 苏 材 SH高产节能 回转式烘干机 • 高效节能沸腾炉； • 多点筒体进料； • 截面X型扬料板； • 反吹大布袋除尘。

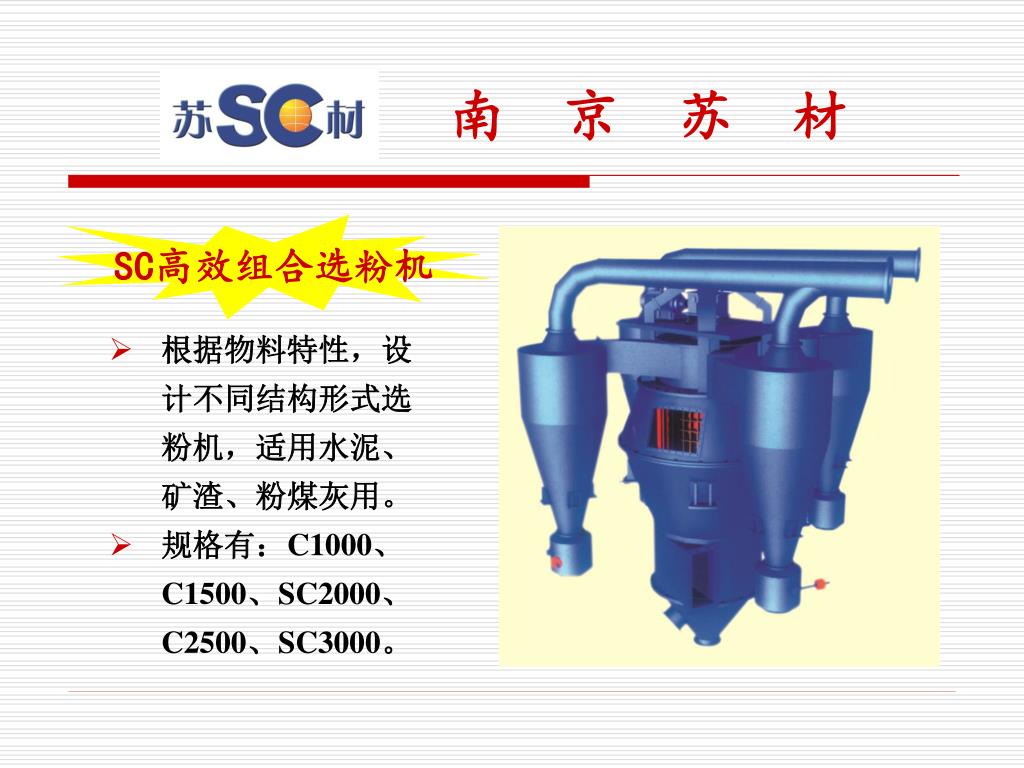

南 京 苏 材 SC高效组合选粉机 • 根据物料特性，设计不同结构形式选粉机，适用水泥、矿渣、粉煤灰用。 • 规格有：C1000、C1500、SC2000、C2500、SC3000。

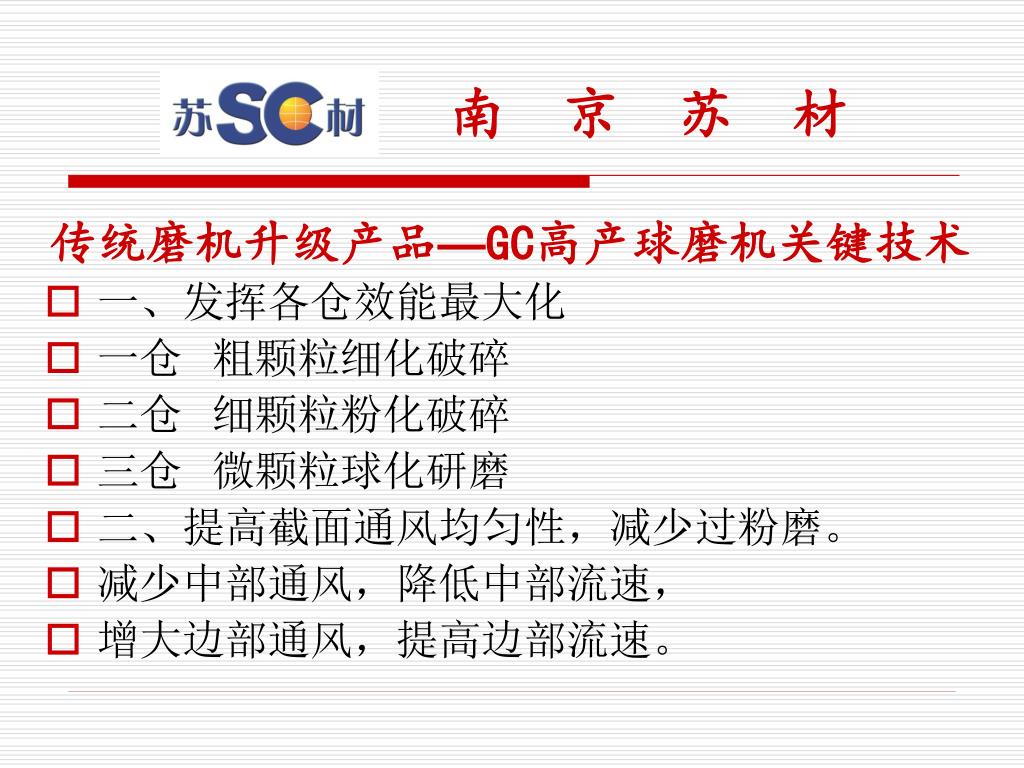

南 京 苏 材 传统磨机升级产品—GC高产球磨机关键技术 • 一、发挥各仓效能最大化 • 一仓 粗颗粒细化破碎 • 二仓 细颗粒粉化破碎 • 三仓 微颗粒球化研磨 • 二、提高截面通风均匀性，减少过粉磨。 • 减少中部通风，降低中部流速， • 增大边部通风，提高边部流速。

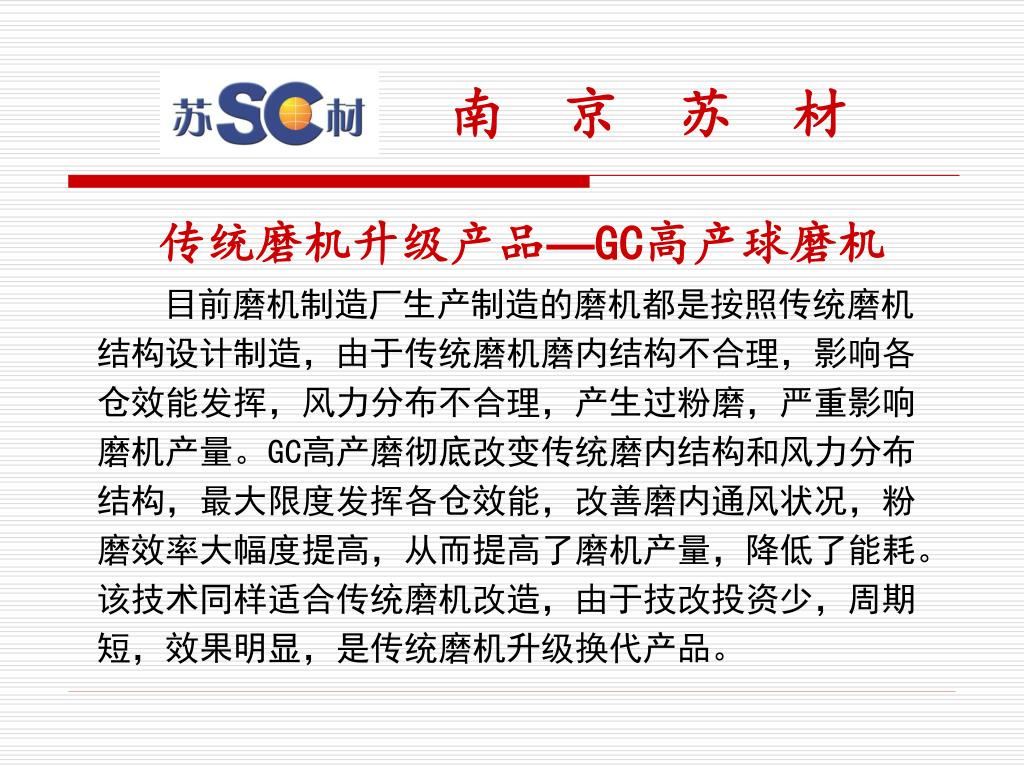

南 京 苏 材 传统磨机升级产品—GC高产球磨机 目前磨机制造厂生产制造的磨机都是按照传统磨机结构设计制造，由于传统磨机磨内结构不合理，影响各仓效能发挥，风力分布不合理，产生过粉磨，严重影响磨机产量。GC高产磨彻底改变传统磨内结构和风力分布结构，最大限度发挥各仓效能，改善磨内通风状况，粉磨效率大幅度提高，从而提高了磨机产量，降低了能耗。该技术同样适合传统磨机改造，由于技改投资少，周期短，效果明显，是传统磨机升级换代产品。
南 京 苏 材 传统磨机磨内结构弊端分析 1.一、二仓双层隔仓 2.二、三仓带筛分双层隔仓 3.活化环 4.出料装置

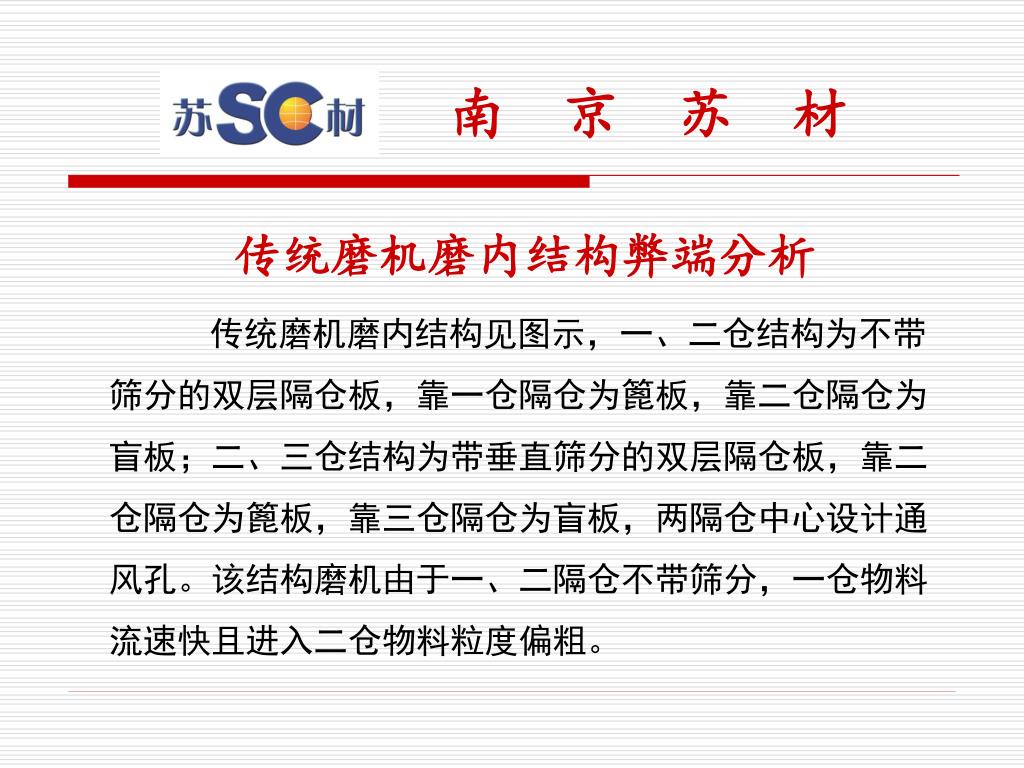

南 京 苏 材 传统磨机磨内结构弊端分析 传统磨机磨内结构见图示，一、二仓结构为不带筛分的双层隔仓板，靠一仓隔仓为篦板，靠二仓隔仓为盲板；二、三仓结构为带垂直筛分的双层隔仓板，靠二仓隔仓为篦板，靠三仓隔仓为盲板，两隔仓中心设计通风孔。该结构磨机由于一、二隔仓不带筛分，一仓物料流速快且进入二仓物料粒度偏粗。

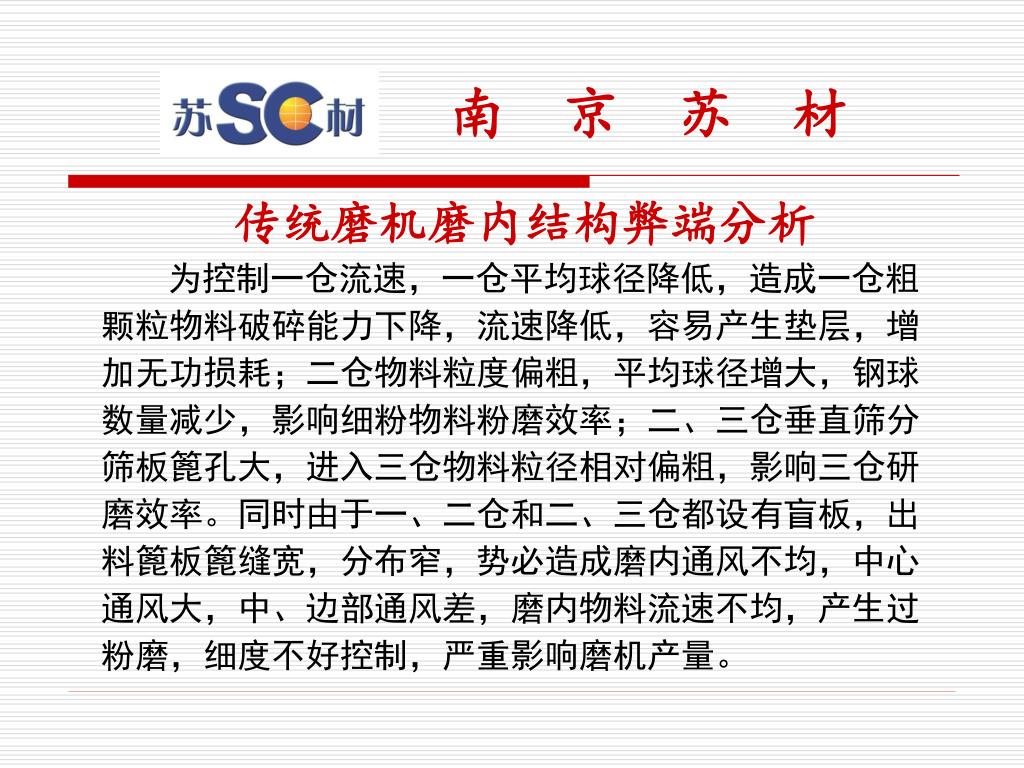

南 京 苏 材 传统磨机磨内结构弊端分析 为控制一仓流速，一仓平均球径降低，造成一仓粗颗粒物料破碎能力下降，流速降低，容易产生垫层，增加无功损耗；二仓物料粒度偏粗，平均球径增大，钢球数量减少，影响细粉物料粉磨效率；二、三仓垂直筛分筛板篦孔大，进入三仓物料粒径相对偏粗，影响三仓研磨效率。同时由于一、二仓和二、三仓都设有盲板，出料篦板篦缝宽，分布窄，势必造成磨内通风不均，中心通风大，中、边部通风差，磨内物料流速不均，产生过粉磨，细度不好控制，严重影响磨机产量。

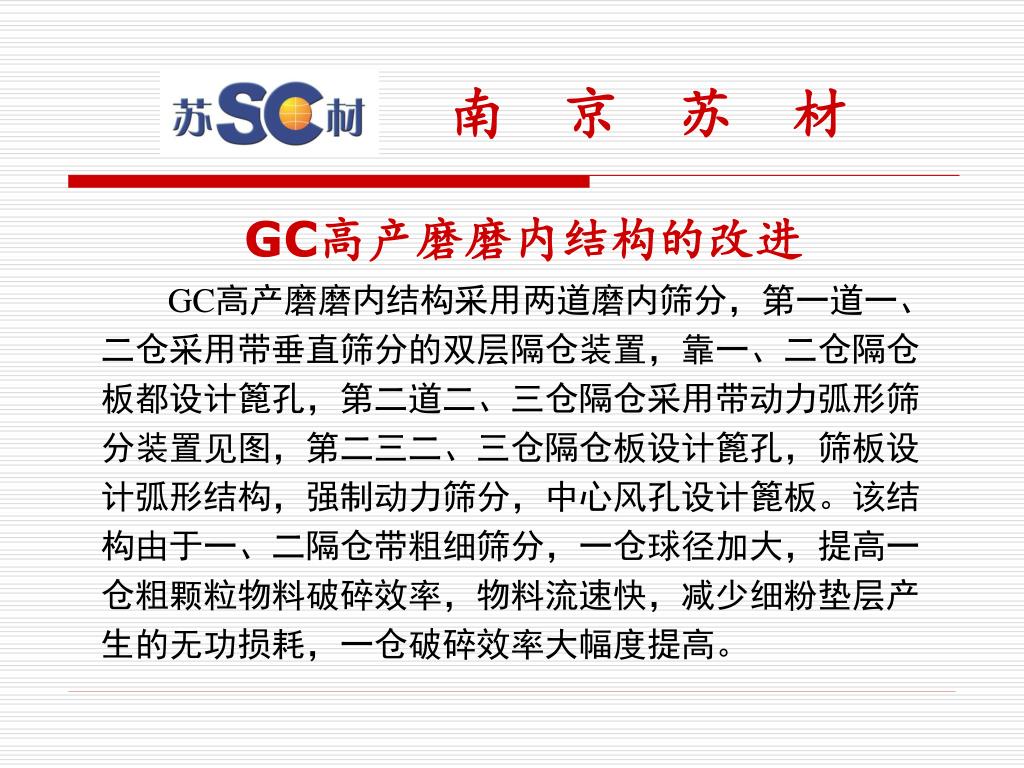

南 京 苏 材 GC高产磨磨内结构采用两道磨内筛分，第一道一、二仓采用带垂直筛分的双层隔仓装置，靠一、二仓隔仓板都设计篦孔，第二道二、三仓隔仓采用带动力弧形筛分装置见图，第二三二、三仓隔仓板设计篦孔，筛板设计弧形结构，强制动力筛分，中心风孔设计篦板。该结构由于一、二隔仓带粗细筛分，一仓球径加大，提高一仓粗颗粒物料破碎效率，物料流速快，减少细粉垫层产生的无功损耗，一仓破碎效率大幅度提高。 GC高产磨磨内结构的改进

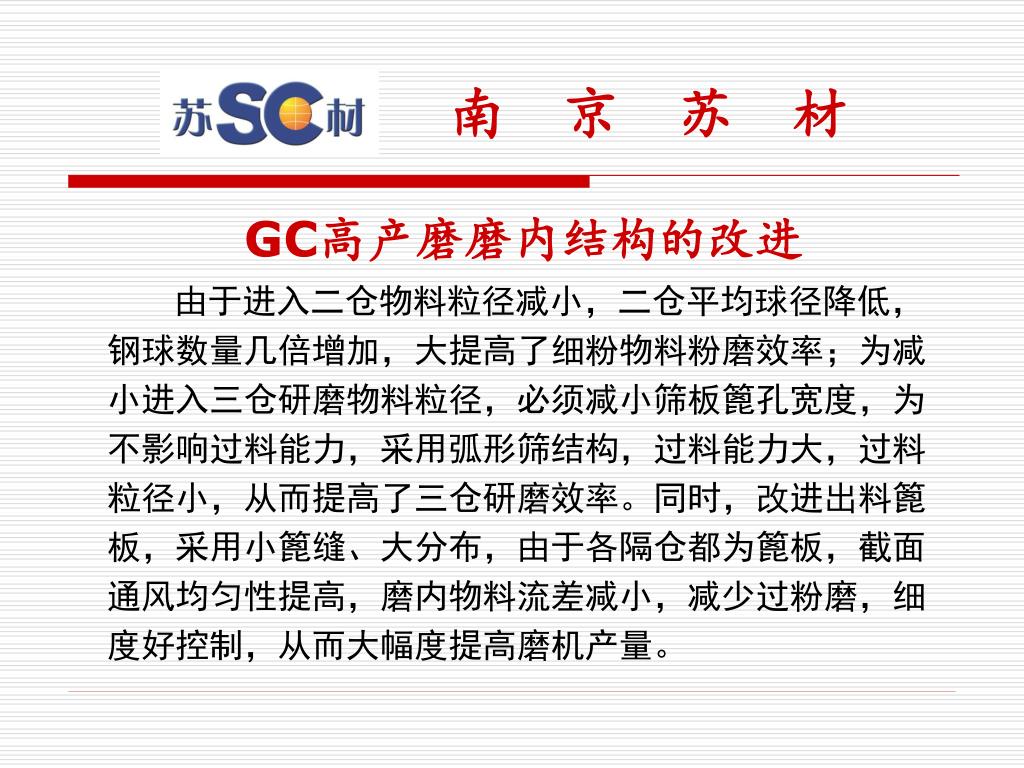

南 京 苏 材 由于进入二仓物料粒径减小，二仓平均球径降低，钢球数量几倍增加，大提高了细粉物料粉磨效率；为减小进入三仓研磨物料粒径，必须减小筛板篦孔宽度，为不影响过料能力，采用弧形筛结构，过料能力大，过料粒径小，从而提高了三仓研磨效率。同时，改进出料篦板，采用小篦缝、大分布，由于各隔仓都为篦板，截面通风均匀性提高，磨内物料流差减小，减少过粉磨，细度好控制，从而大幅度提高磨机产量。 GC高产磨磨内结构的改进

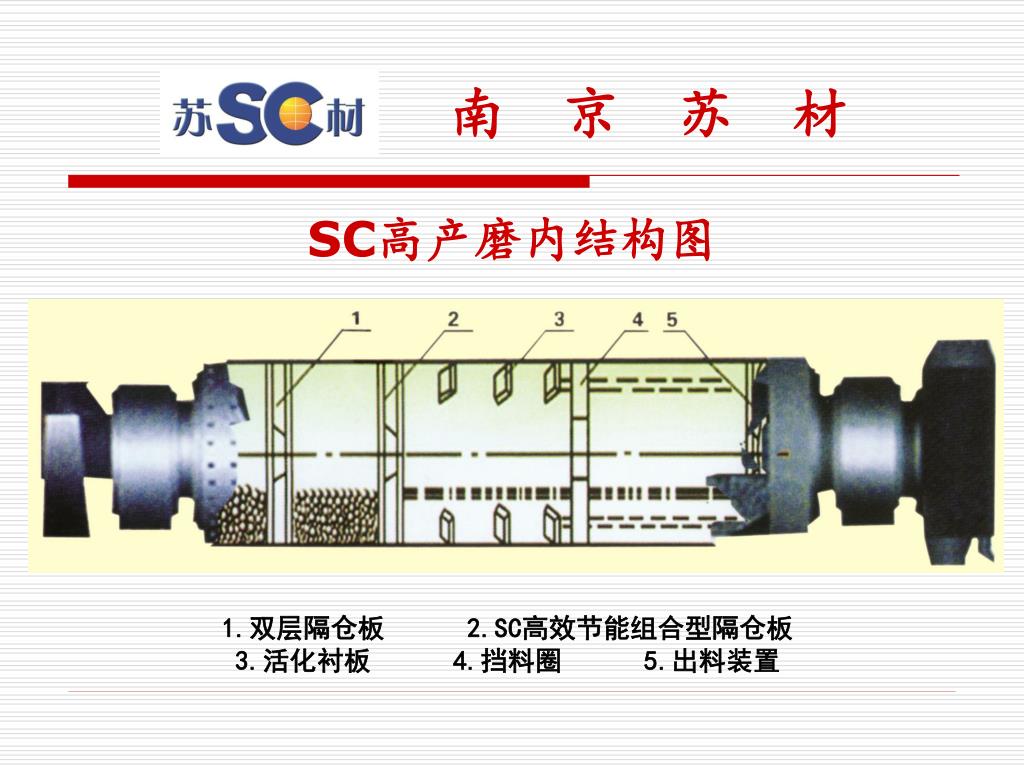

南 京 苏 材 SC高产磨内结构图 1.双层隔仓板 2.SC高效节能组合型隔仓板3.活化衬板 4.挡料圈 5.出料装置

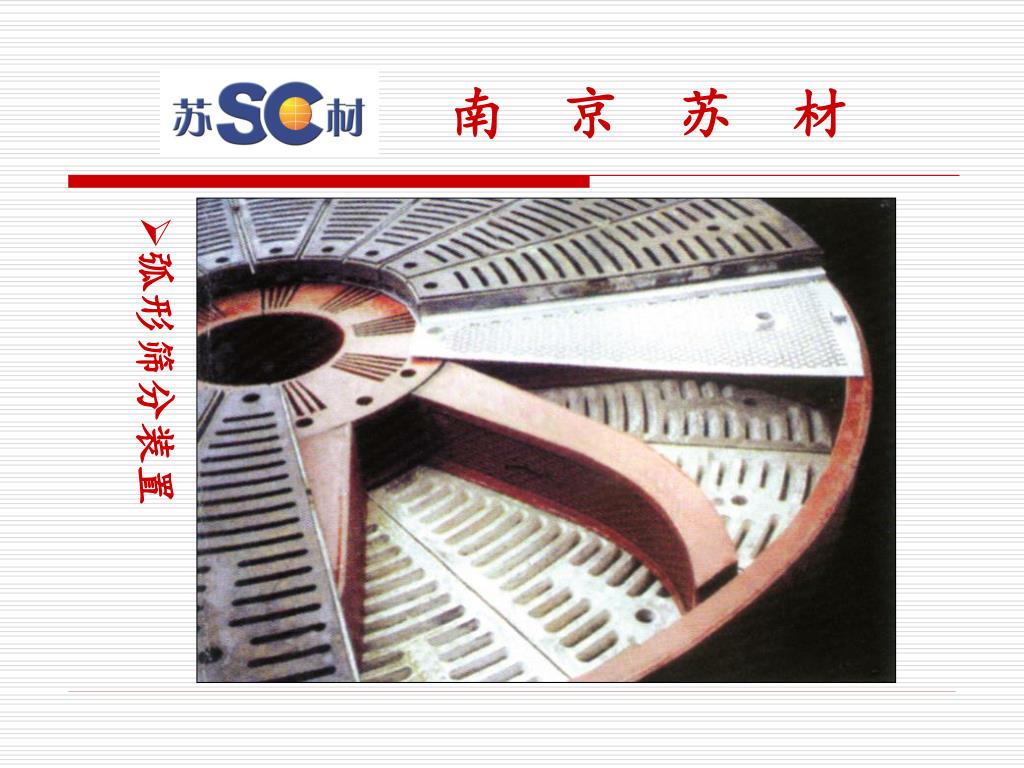

南 京 苏 材 • 弧形筛分装置

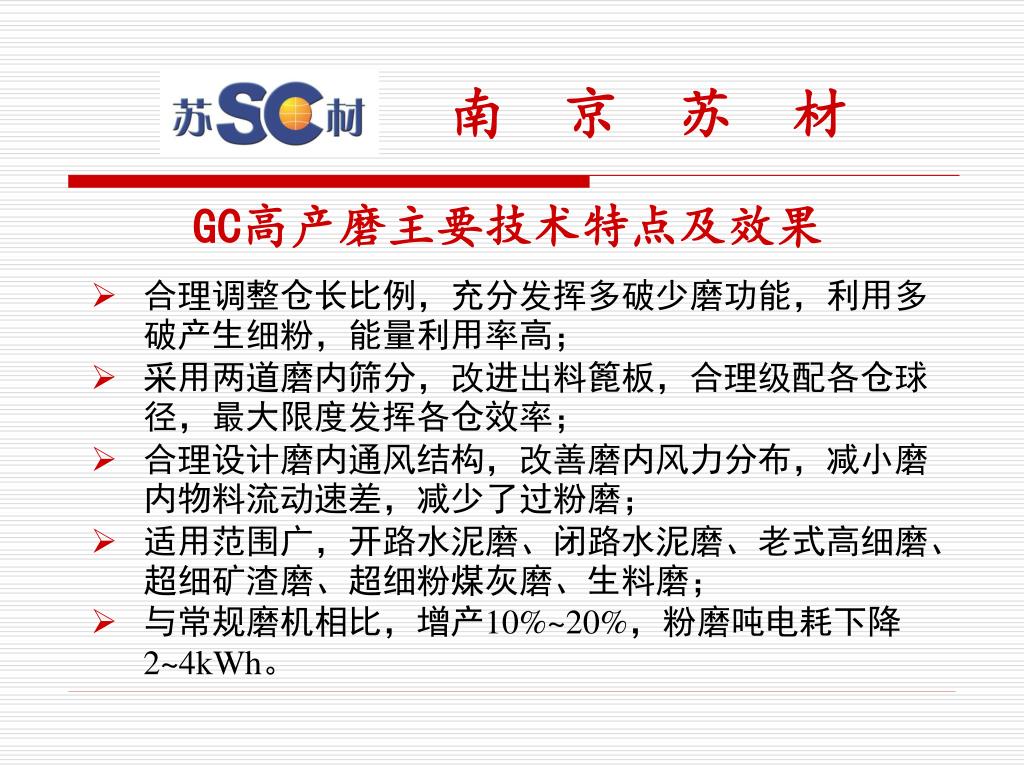

南 京 苏 材 GC高产磨主要技术特点及效果 • 合理调整仓长比例，充分发挥多破少磨功能，利用多破产生细粉，能量利用率高； • 采用两道磨内筛分，改进出料篦板，合理级配各仓球径，最大限度发挥各仓效率； • 合理设计磨内通风结构，改善磨内风力分布，减小磨内物料流动速差，减少了过粉磨； • 适用范围广，开路水泥磨、闭路水泥磨、老式高细磨、超细矿渣磨、超细粉煤灰磨、生料磨； • 与常规磨机相比，增产10%~20%，粉磨吨电耗下降2~4kWh。

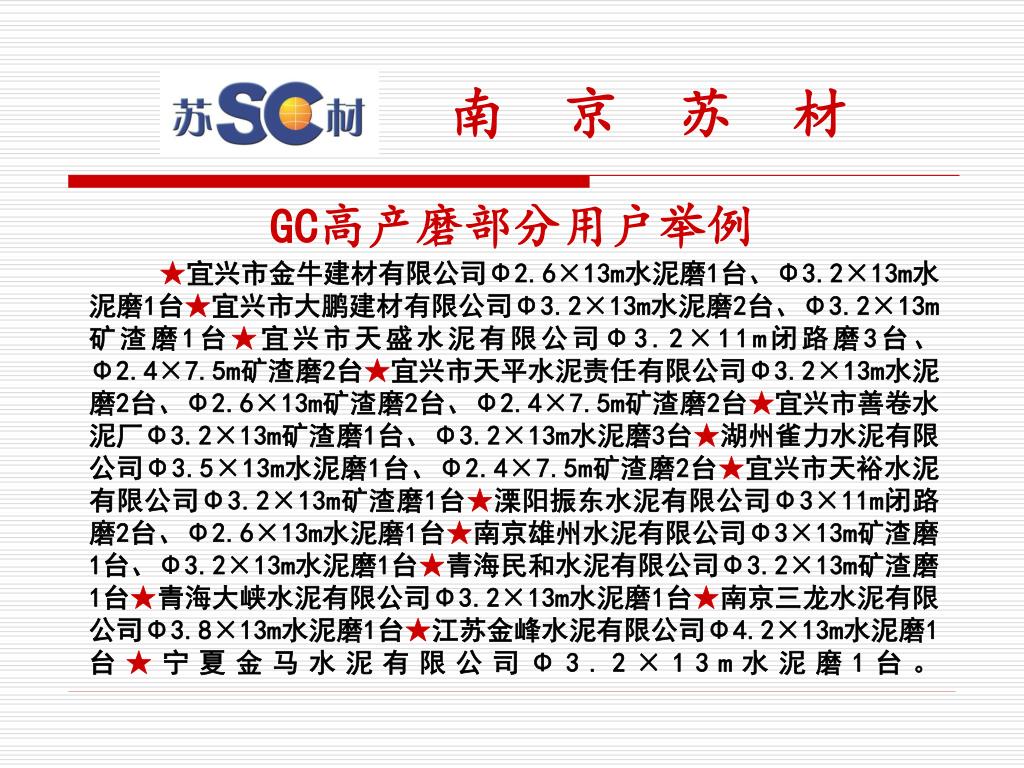

南 京 苏 材 GC高产磨部分用户举例 ★宜兴市金牛建材有限公司Φ2.6×13m水泥磨1台、Φ3.2×13m水泥磨1台★宜兴市大鹏建材有限公司Φ3.2×13m水泥磨2台、Φ3.2×13m矿渣磨1台★宜兴市天盛水泥有限公司Φ3.2×11m闭路磨3台、Φ2.4×7.5m矿渣磨2台★宜兴市天平水泥责任有限公司Φ3.2×13m水泥磨2台、Φ2.6×13m矿渣磨2台、Φ2.4×7.5m矿渣磨2台★宜兴市善卷水泥厂Φ3.2×13m矿渣磨1台、Φ3.2×13m水泥磨3台★湖州雀力水泥有限公司Φ3.5×13m水泥磨1台、Φ2.4×7.5m矿渣磨2台★宜兴市天裕水泥有限公司Φ3.2×13m矿渣磨1台★溧阳振东水泥有限公司Φ3×11m闭路磨2台、Φ2.6×13m水泥磨1台★南京雄州水泥有限公司Φ3×13m矿渣磨1台、Φ3.2×13m水泥磨1台★青海民和水泥有限公司Φ3.2×13m矿渣磨1台★青海大峡水泥有限公司Φ3.2×13m水泥磨1台★南京三龙水泥有限公司Φ3.8×13m水泥磨1台★江苏金峰水泥有限公司Φ4.2×13m水泥磨1台★宁夏金马水泥有限公司Φ3.2×13m水泥磨1台。

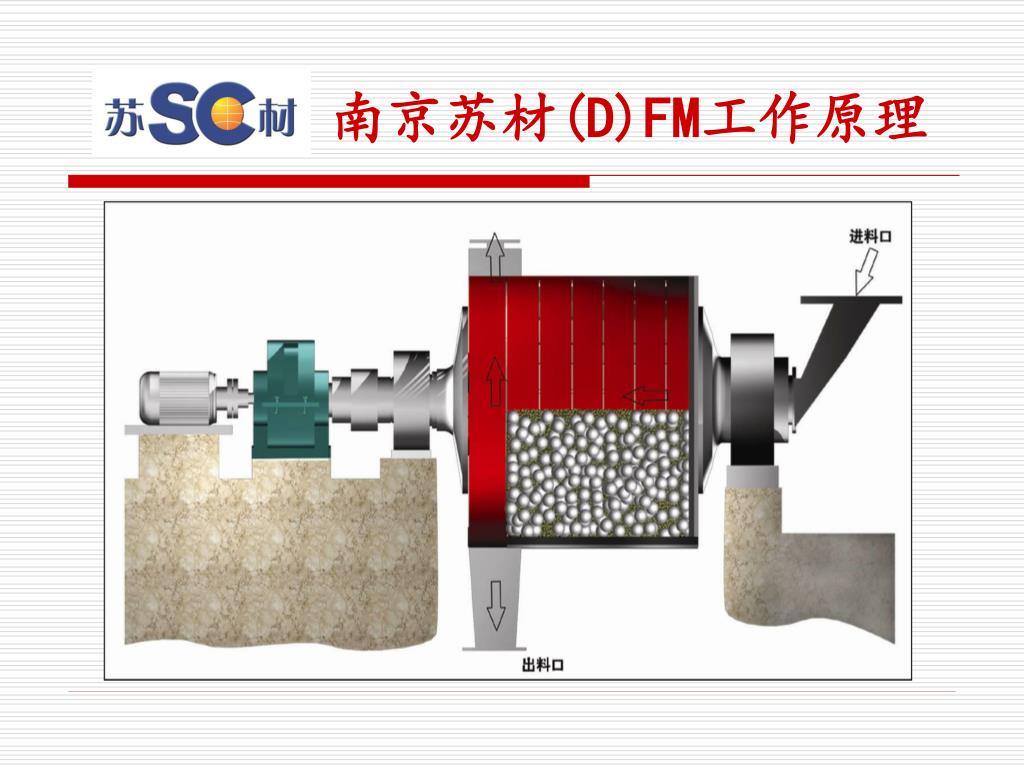

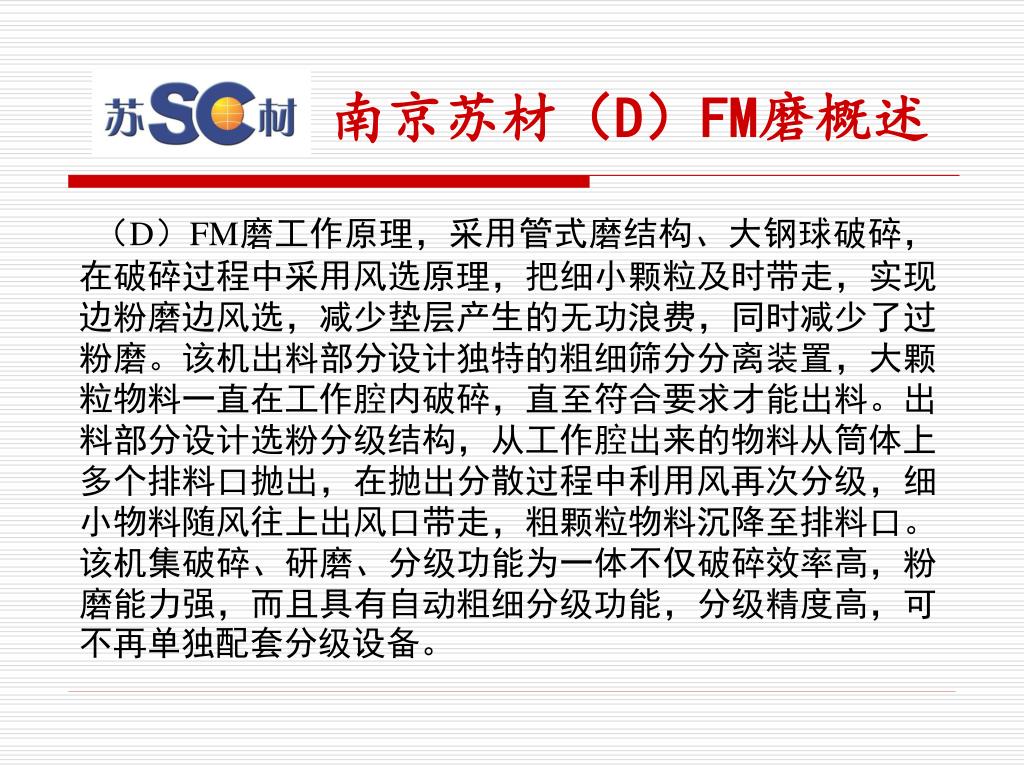

南京苏材（D）FM磨概述 （D）FM磨工作原理，采用管式磨结构、大钢球破碎，在破碎过程中采用风选原理，把细小颗粒及时带走，实现边粉磨边风选，减少垫层产生的无功浪费，同时减少了过粉磨。该机出料部分设计独特的粗细筛分分离装置，大颗粒物料一直在工作腔内破碎，直至符合要求才能出料。出料部分设计选粉分级结构，从工作腔出来的物料从筒体上多个排料口抛出，在抛出分散过程中利用风再次分级，细小物料随风往上出风口带走，粗颗粒物料沉降至排料口。该机集破碎、研磨、分级功能为一体不仅破碎效率高，粉磨能力强，而且具有自动粗细分级功能，分级精度高，可不再单独配套分级设备。

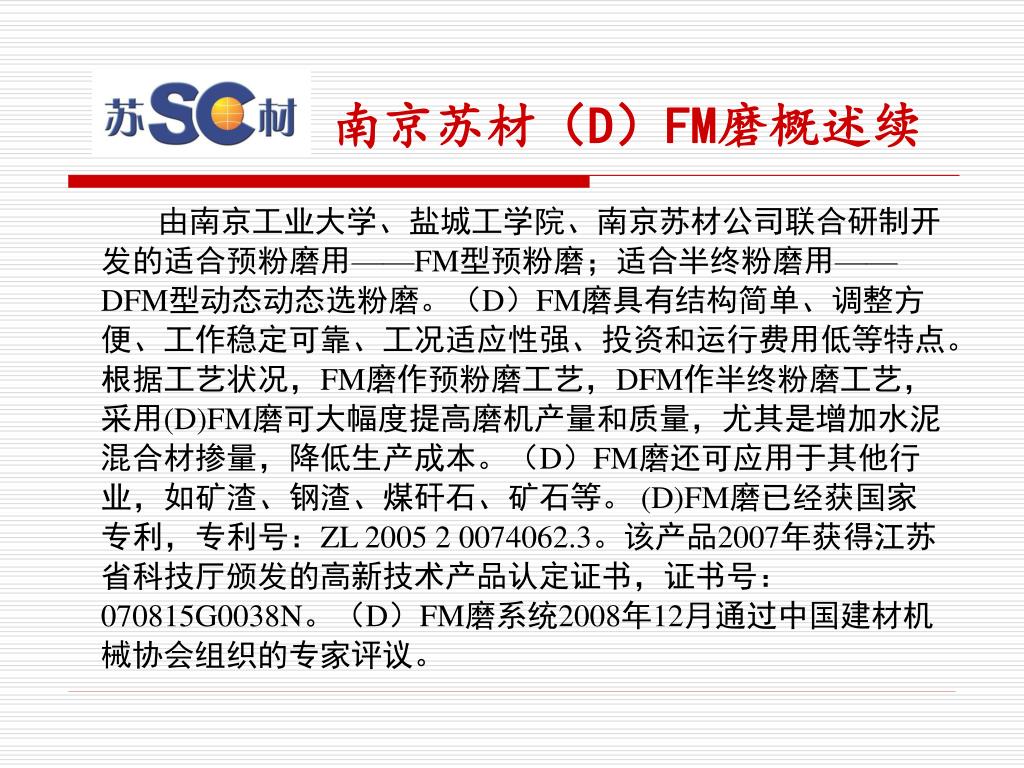

南京苏材（D）FM磨概述续 由南京工业大学、盐城工学院、南京苏材公司联合研制开发的适合预粉磨用——FM型预粉磨；适合半终粉磨用——DFM型动态动态选粉磨。（D）FM磨具有结构简单、调整方便、工作稳定可靠、工况适应性强、投资和运行费用低等特点。根据工艺状况，FM磨作预粉磨工艺，DFM作半终粉磨工艺，采用(D)FM磨可大幅度提高磨机产量和质量，尤其是增加水泥混合材掺量，降低生产成本。（D）FM磨还可应用于其他行业，如矿渣、钢渣、煤矸石、矿石等。 (D)FM磨已经获国家专利，专利号：ZL 2005 2 0074062.3。该产品2007年获得江苏省科技厅颁发的高新技术产品认定证书，证书号：070815G0038N。（D）FM磨系统2008年12月通过中国建材机械协会组织的专家评议。
南京苏材（D）FM磨概述 （D）FM磨工作原理，采用管式磨结构、大钢球破碎，在破碎过程中采用风选原理，把细小颗粒及时带走，实现边粉磨边风选，减少垫层产生的无功浪费，同时减少了过粉磨。该机出料部分设计独特的粗细筛分分离装置，大颗粒物料一直在工作腔内破碎，直至符合要求才能出料。出料部分设计选粉分级结构，从工作腔出来的物料从筒体上多个排料口抛出，在抛出分散过程中利用风再次分级，细小物料随风往上出风口带走，粗颗粒物料沉降至排料口。该机集破碎、研磨、分级功能为一体不仅破碎效率高，粉磨能力强，而且具有自动粗细分级功能，分级精度高，可不再单独配套分级设备。

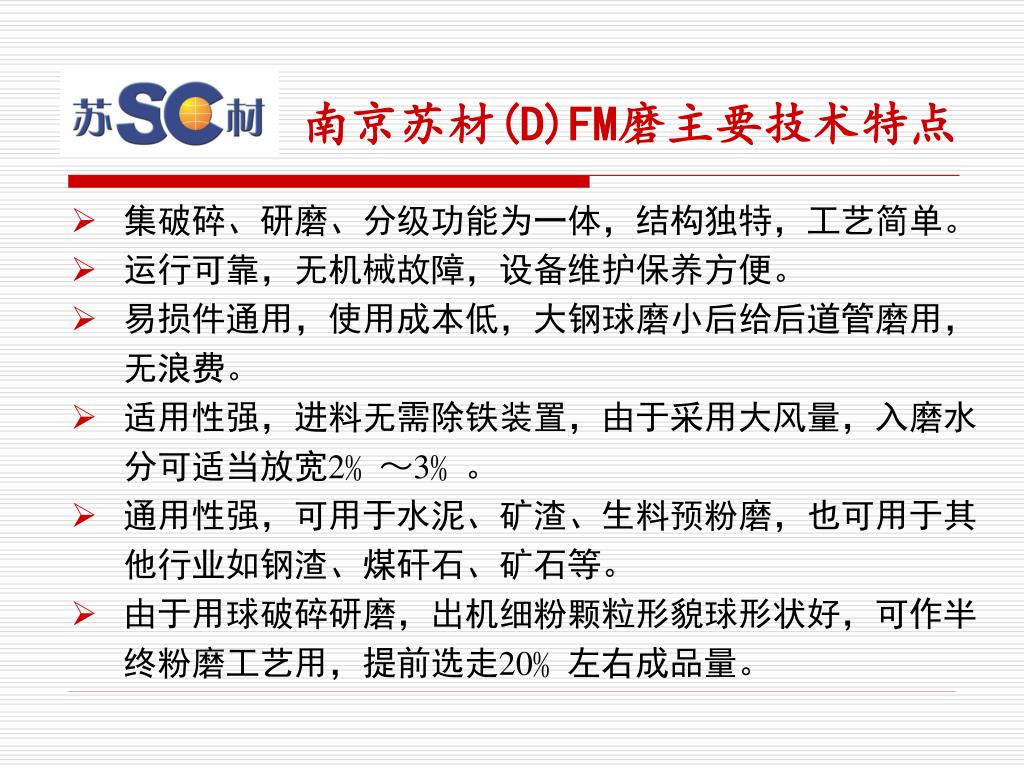

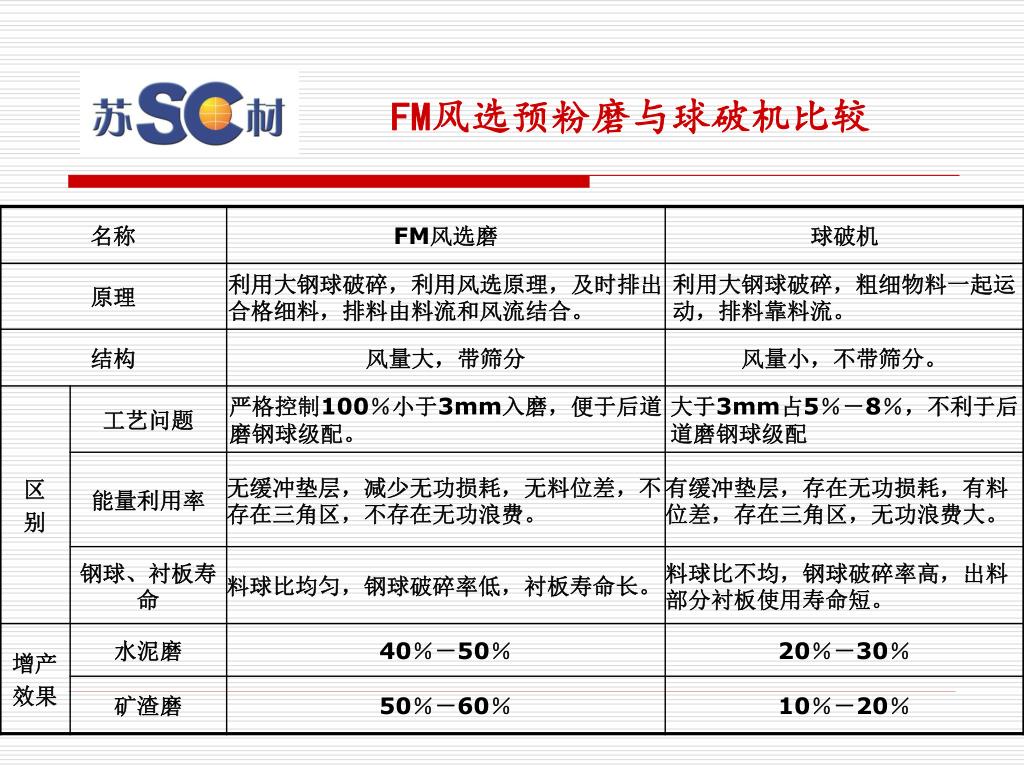

南京苏材(D)FM磨主要技术特点 • 集破碎、研磨、分级功能为一体，结构独特，工艺简单。 • 运行可靠，无机械故障，设备维护保养方便。 • 易损件通用，使用成本低，大钢球磨小后给后道管磨用，无浪费。 • 适用性强，进料无需除铁装置，由于采用大风量，入磨水分可适当放宽2﹪～3﹪。 • 通用性强，可用于水泥、矿渣、生料预粉磨，也可用于其他行业如钢渣、煤矸石、矿石等。 • 由于用球破碎研磨，出机细粉颗粒形貌球形状好，可作半终粉磨工艺用，提前选走20﹪左右成品量。

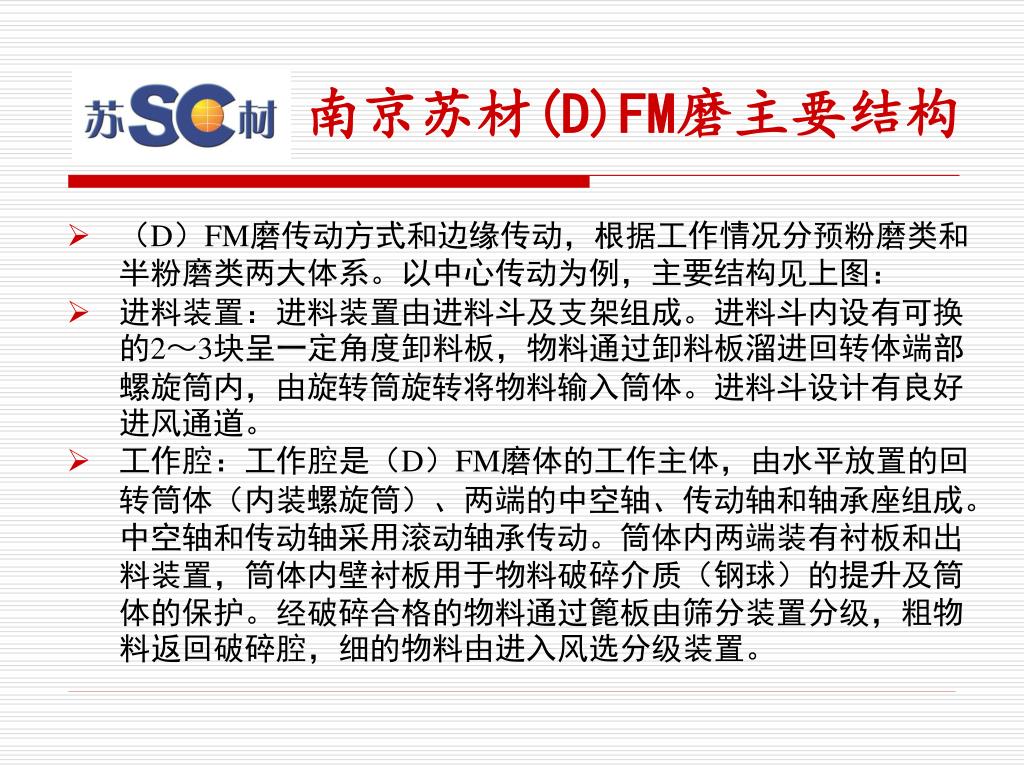

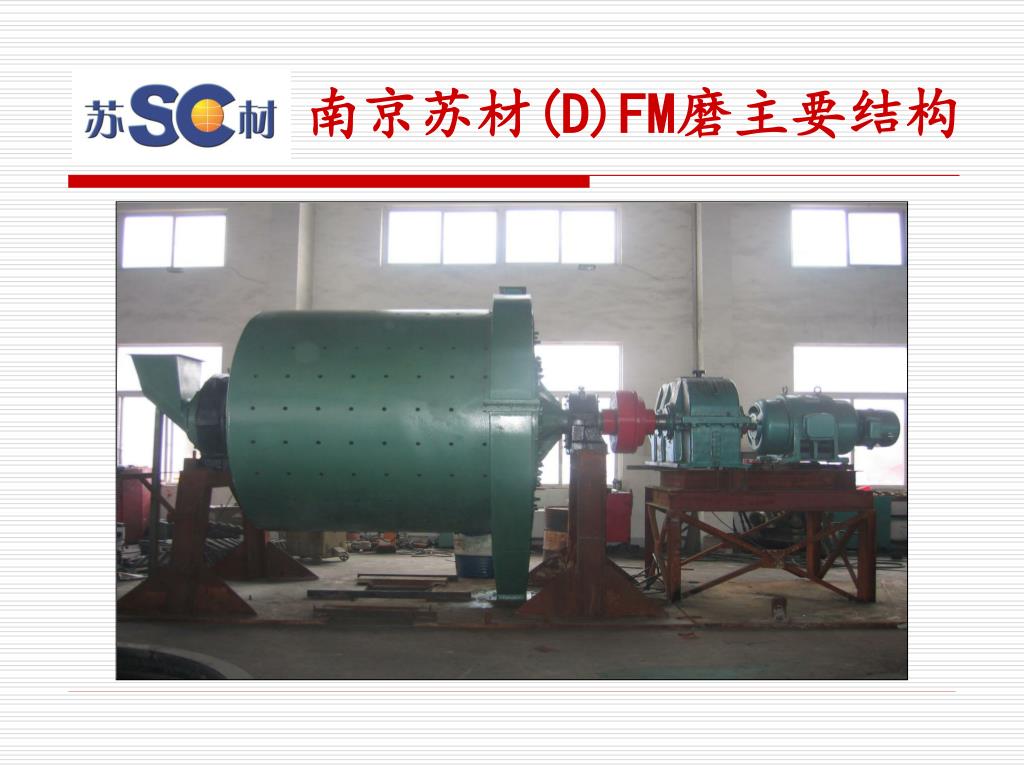

南京苏材(D)FM磨主要结构 • （D）FM磨传动方式和边缘传动，根据工作情况分预粉磨类和半粉磨类两大体系。以中心传动为例，主要结构见上图： • 进料装置：进料装置由进料斗及支架组成。进料斗内设有可换的2～3块呈一定角度卸料板，物料通过卸料板溜进回转体端部螺旋筒内，由旋转筒旋转将物料输入筒体。进料斗设计有良好进风通道。 • 工作腔：工作腔是（D）FM磨体的工作主体，由水平放置的回转筒体（内装螺旋筒）、两端的中空轴、传动轴和轴承座组成。中空轴和传动轴采用滚动轴承传动。筒体内两端装有衬板和出料装置，筒体内壁衬板用于物料破碎介质（钢球）的提升及筒体的保护。经破碎合格的物料通过篦板由筛分装置分级，粗物料返回破碎腔，细的物料由进入风选分级装置。

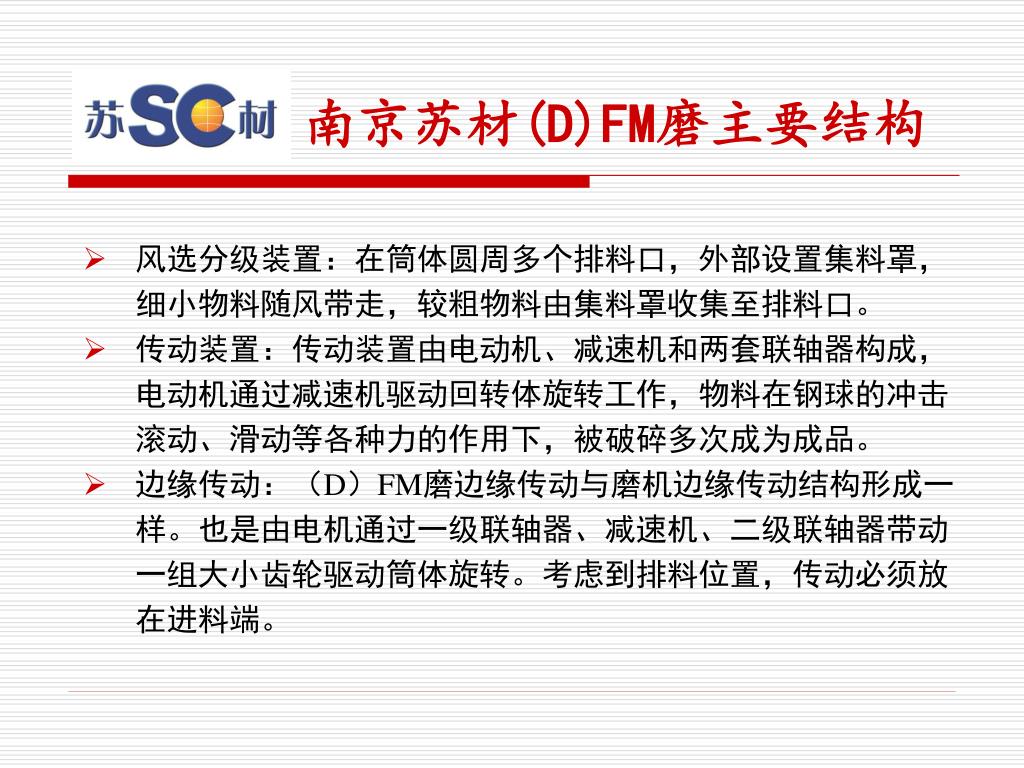

南京苏材(D)FM磨主要结构 • 风选分级装置：在筒体圆周多个排料口，外部设置集料罩，细小物料随风带走，较粗物料由集料罩收集至排料口。 • 传动装置：传动装置由电动机、减速机和两套联轴器构成，电动机通过减速机驱动回转体旋转工作，物料在钢球的冲击滚动、滑动等各种力的作用下，被破碎多次成为成品。 • 边缘传动：（D）FM磨边缘传动与磨机边缘传动结构形成一样。也是由电机通过一级联轴器、减速机、二级联轴器带动一组大小齿轮驱动筒体旋转。考虑到排料位置，传动必须放在进料端。

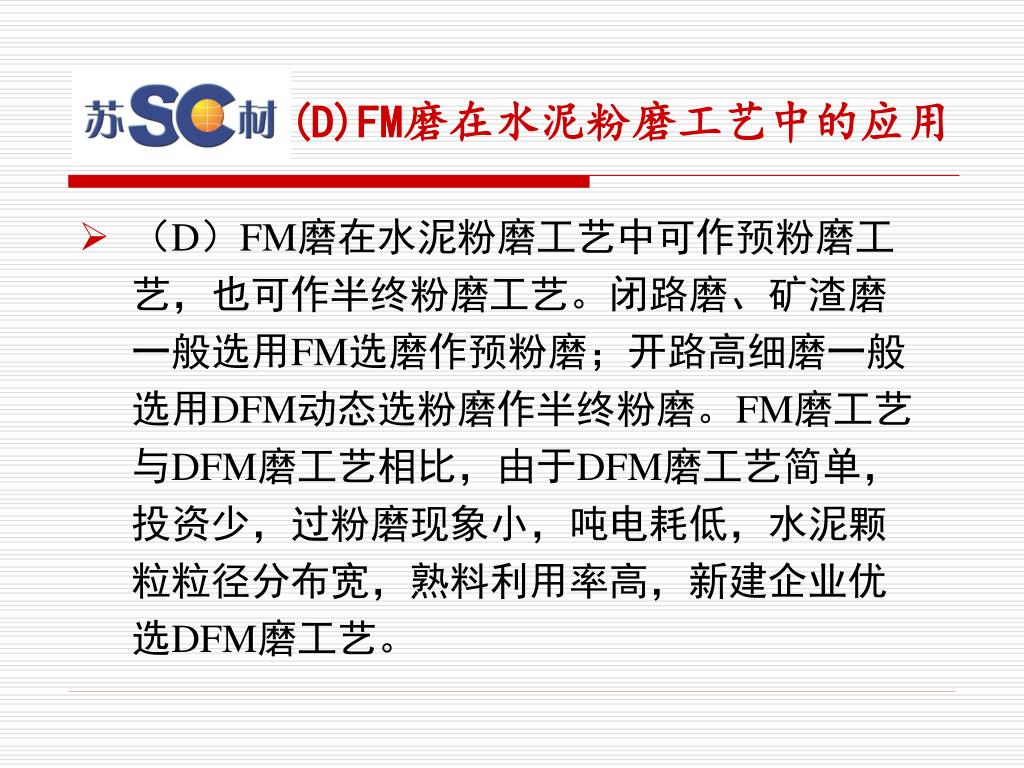

(D)FM磨在水泥粉磨工艺中的应用 • （D）FM磨在水泥粉磨工艺中可作预粉磨工艺，也可作半终粉磨工艺。闭路磨、矿渣磨一般选用FM选磨作预粉磨；开路高细磨一般选用DFM动态选粉磨作半终粉磨。FM磨工艺与DFM磨工艺相比，由于DFM磨工艺简单，投资少，过粉磨现象小，吨电耗低，水泥颗粒粒径分布宽，熟料利用率高，新建企业优选DFM磨工艺。

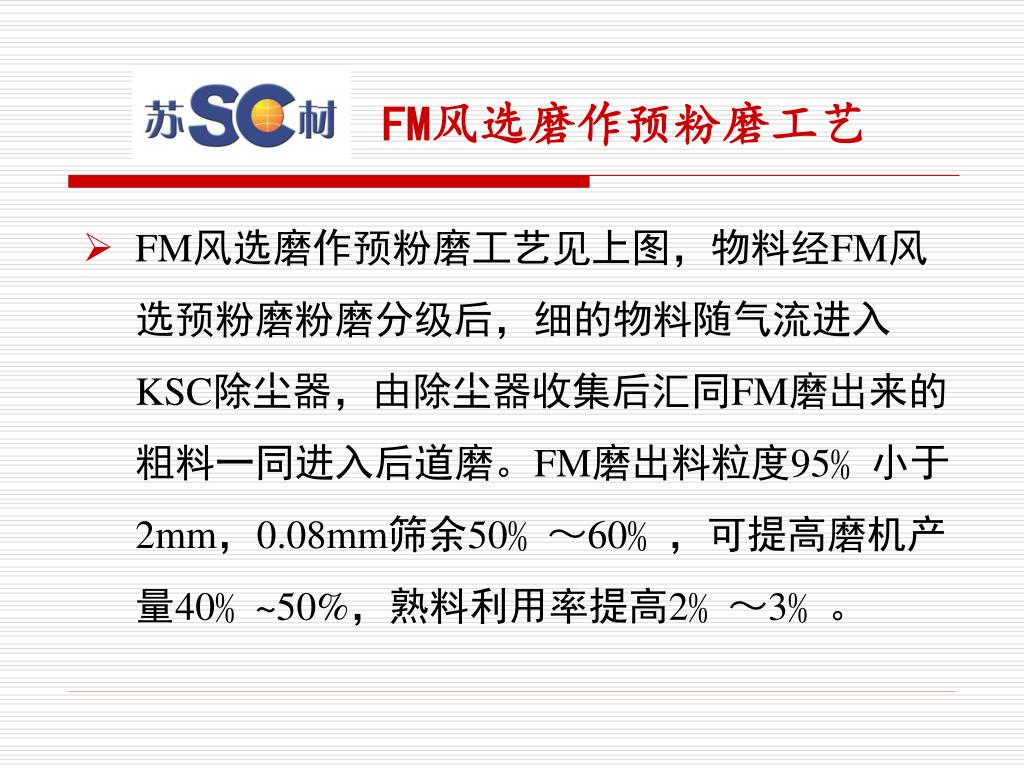

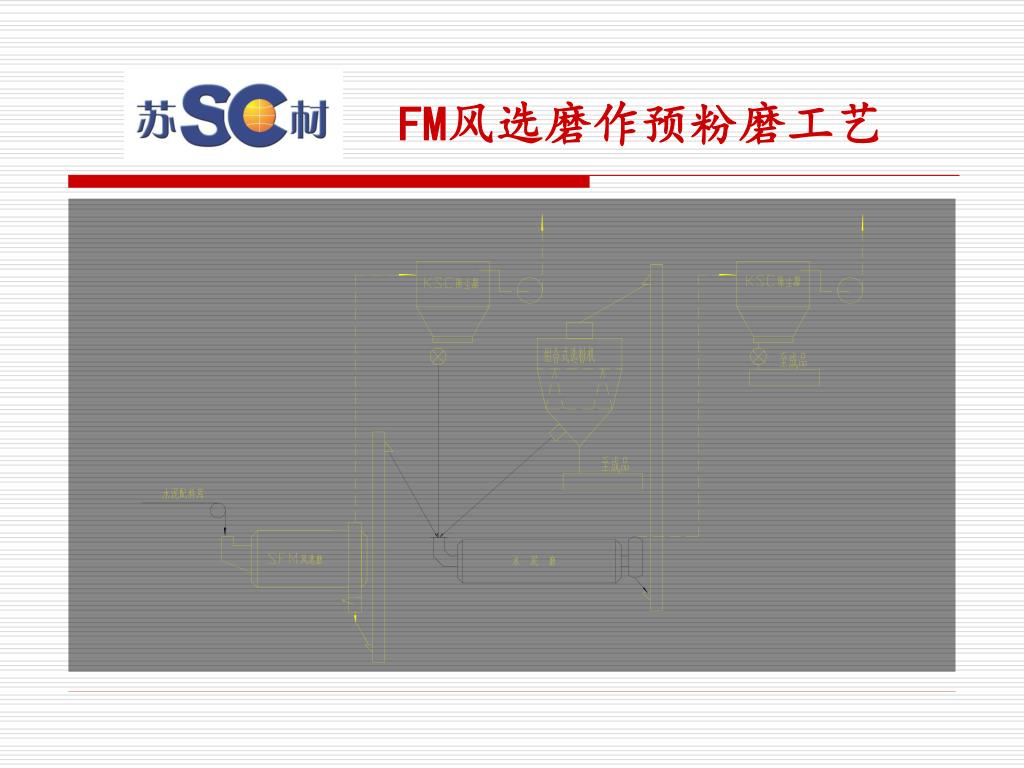

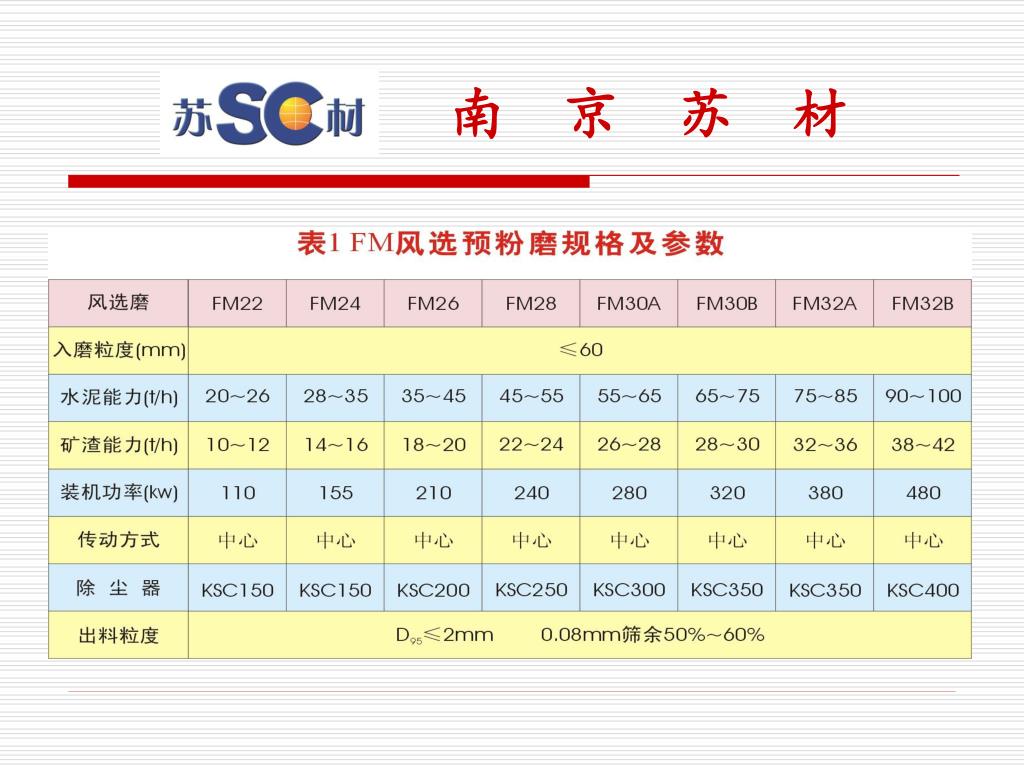

FM风选磨作预粉磨工艺 • FM风选磨作预粉磨工艺见上图，物料经FM风选预粉磨粉磨分级后，细的物料随气流进入KSC除尘器，由除尘器收集后汇同FM磨出来的粗料一同进入后道磨。FM磨出料粒度95﹪小于2mm，0.08mm筛余50﹪～60﹪，可提高磨机产量40﹪~50%，熟料利用率提高2﹪～3﹪。

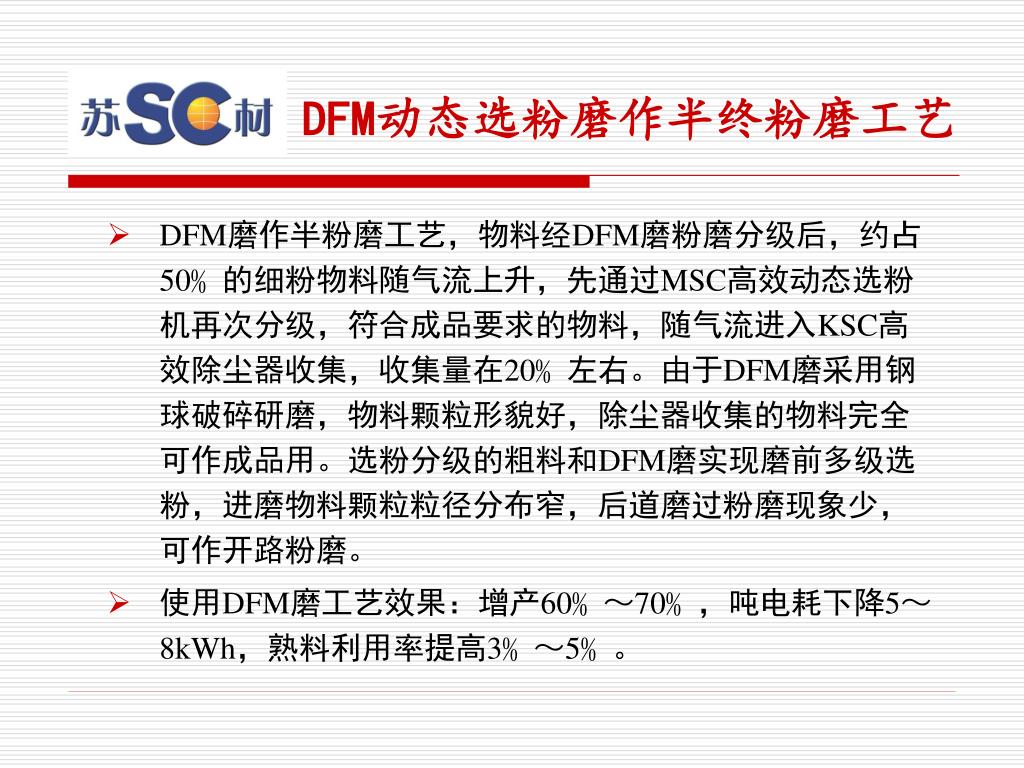

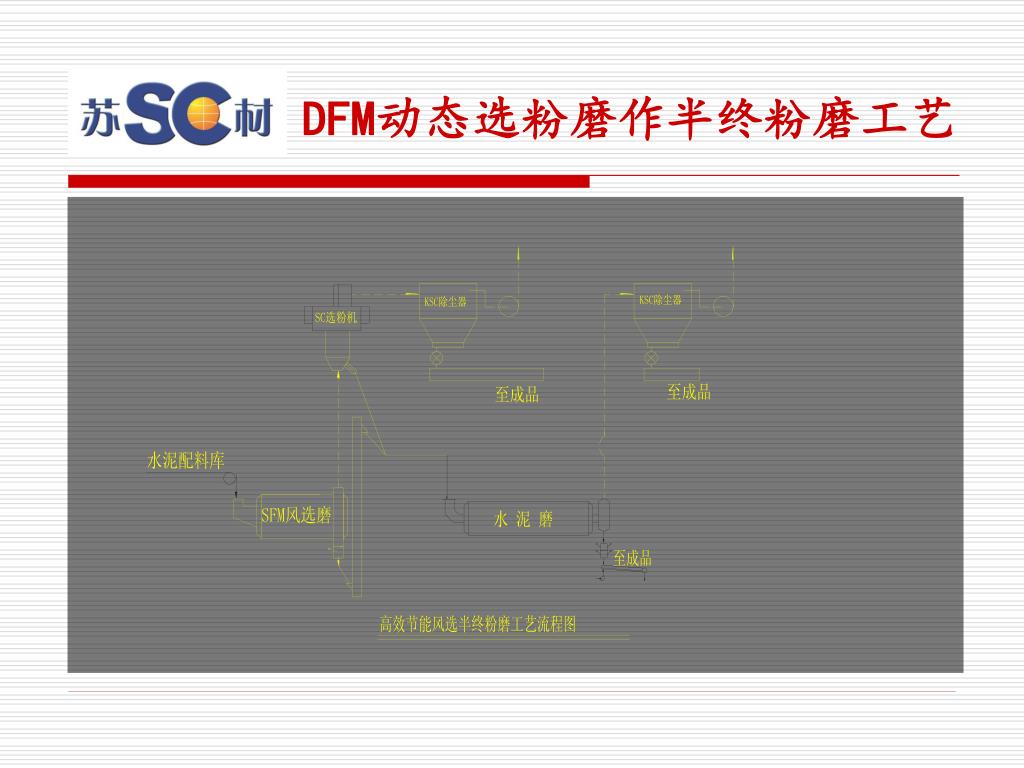

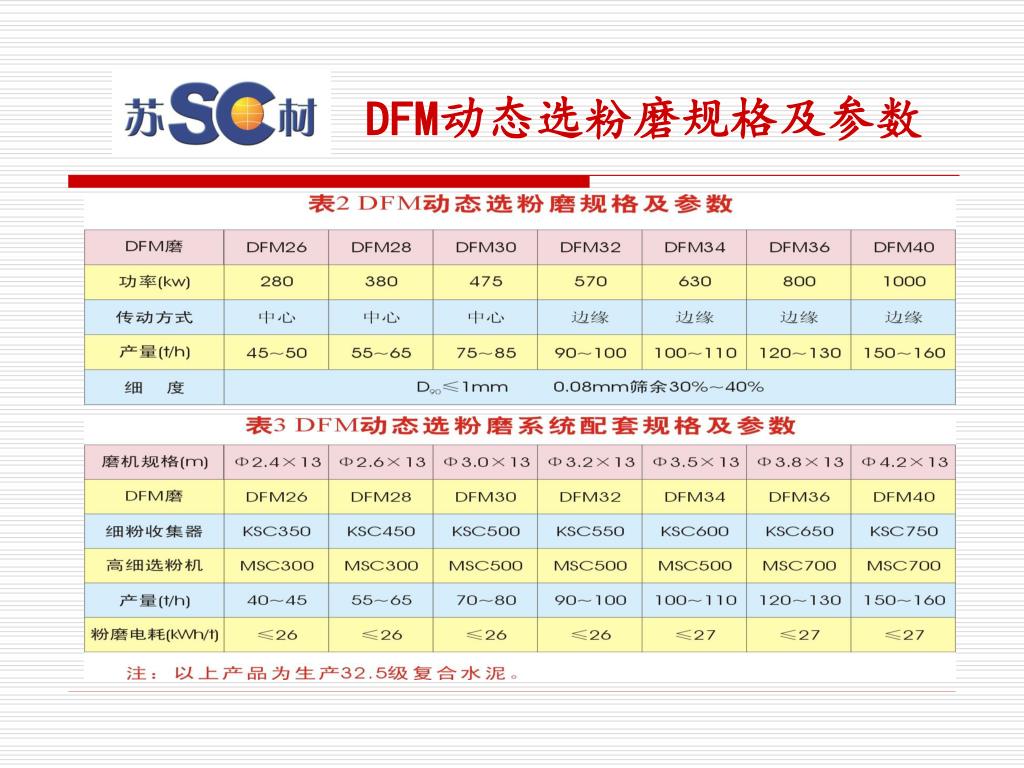

DFM动态选粉磨作半终粉磨工艺 • DFM磨作半粉磨工艺，物料经DFM磨粉磨分级后，约占50﹪的细粉物料随气流上升，先通过MSC高效动态选粉机再次分级，符合成品要求的物料，随气流进入KSC高效除尘器收集，收集量在20﹪左右。由于DFM磨采用钢球破碎研磨，物料颗粒形貌好，除尘器收集的物料完全可作成品用。选粉分级的粗料和DFM磨实现磨前多级选粉，进磨物料颗粒粒径分布窄，后道磨过粉磨现象少，可作开路粉磨。 • 使用DFM磨工艺效果：增产60﹪～70﹪，吨电耗下降5～8kWh，熟料利用率提高3﹪～5﹪。

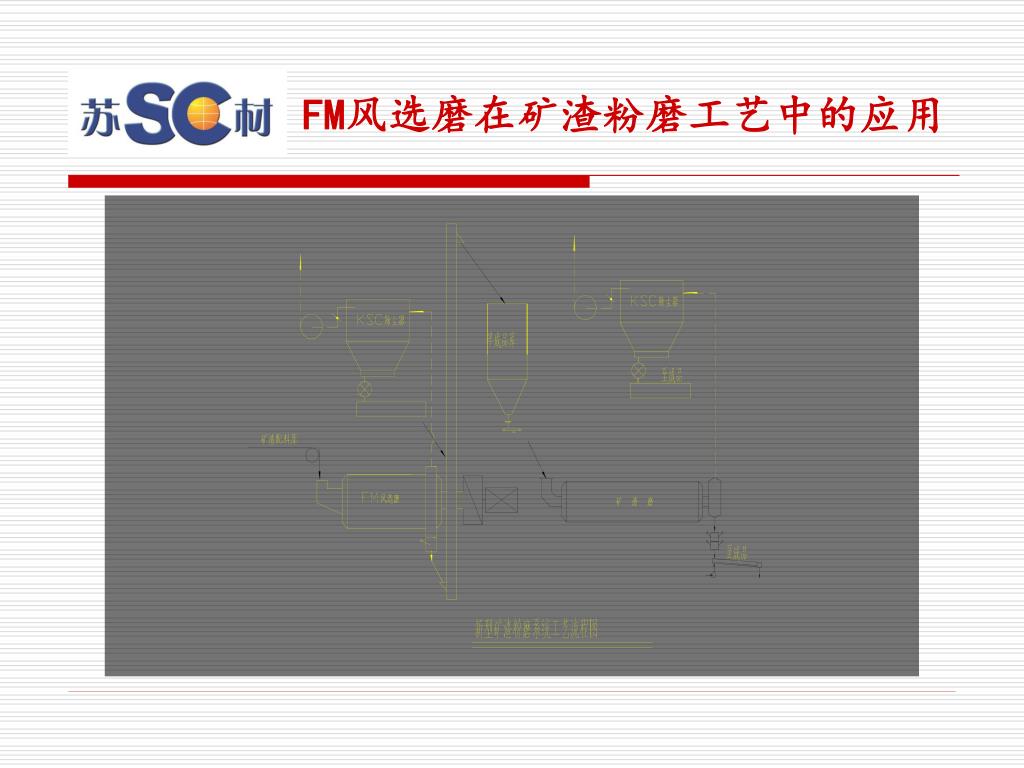

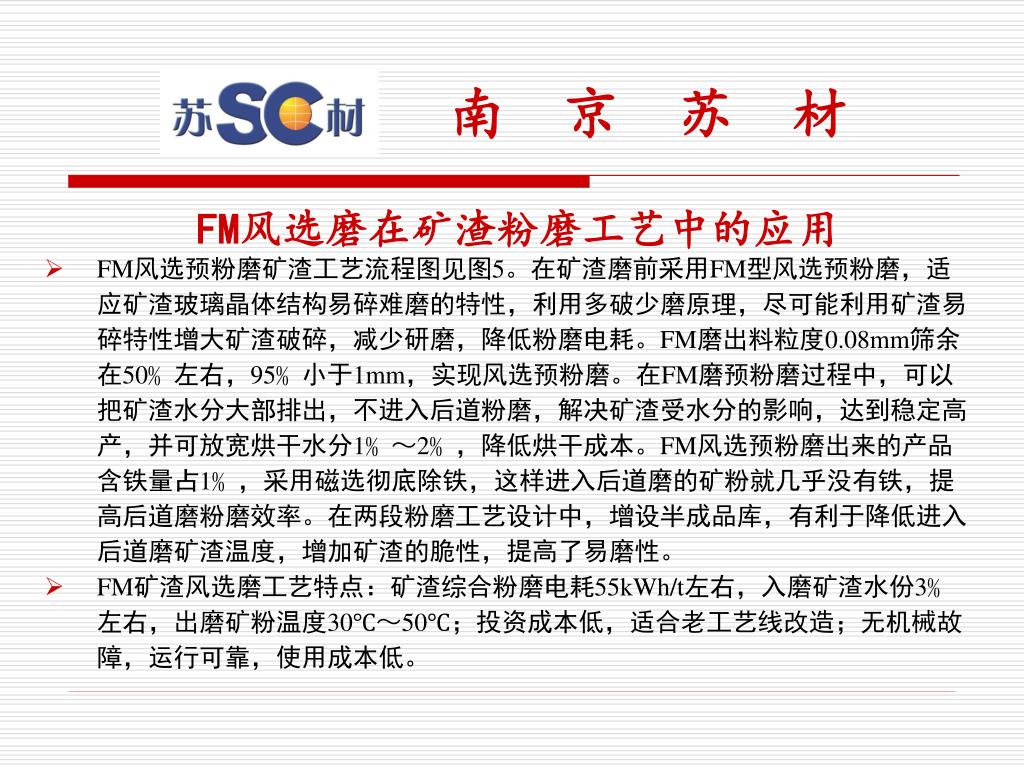

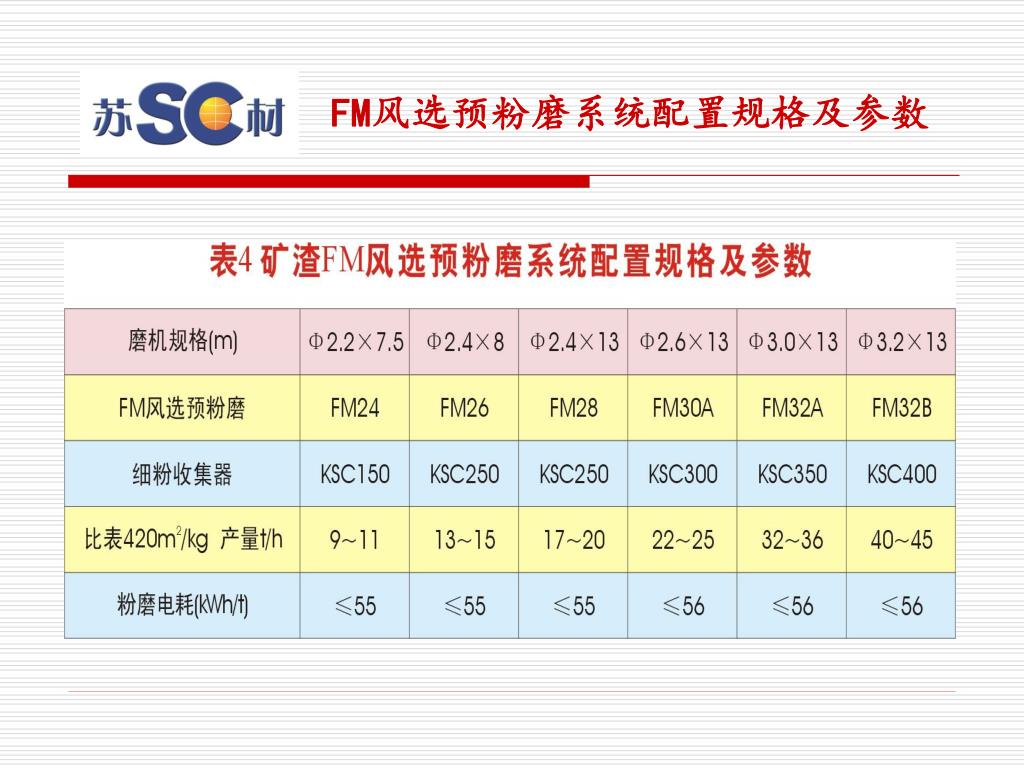

南 京 苏 材 FM风选磨在矿渣粉磨工艺中的应用 • FM风选预粉磨矿渣工艺流程图见图5。在矿渣磨前采用FM型风选预粉磨，适应矿渣玻璃晶体结构易碎难磨的特性，利用多破少磨原理，尽可能利用矿渣易碎特性增大矿渣破碎，减少研磨，降低粉磨电耗。FM磨出料粒度0.08mm筛余在50﹪左右，95﹪小于1mm，实现风选预粉磨。在FM磨预粉磨过程中，可以把矿渣水分大部排出，不进入后道粉磨，解决矿渣受水分的影响，达到稳定高产，并可放宽烘干水分1﹪～2﹪，降低烘干成本。FM风选预粉磨出来的产品含铁量占1﹪，采用磁选彻底除铁，这样进入后道磨的矿粉就几乎没有铁，提高后道磨粉磨效率。在两段粉磨工艺设计中，增设半成品库，有利于降低进入后道磨矿渣温度，增加矿渣的脆性，提高了易磨性。 • FM矿渣风选磨工艺特点：矿渣综合粉磨电耗55kWh/t左右，入磨矿渣水份3﹪左右，出磨矿粉温度30℃～50℃；投资成本低，适合老工艺线改造；无机械故障，运行可靠，使用成本低。

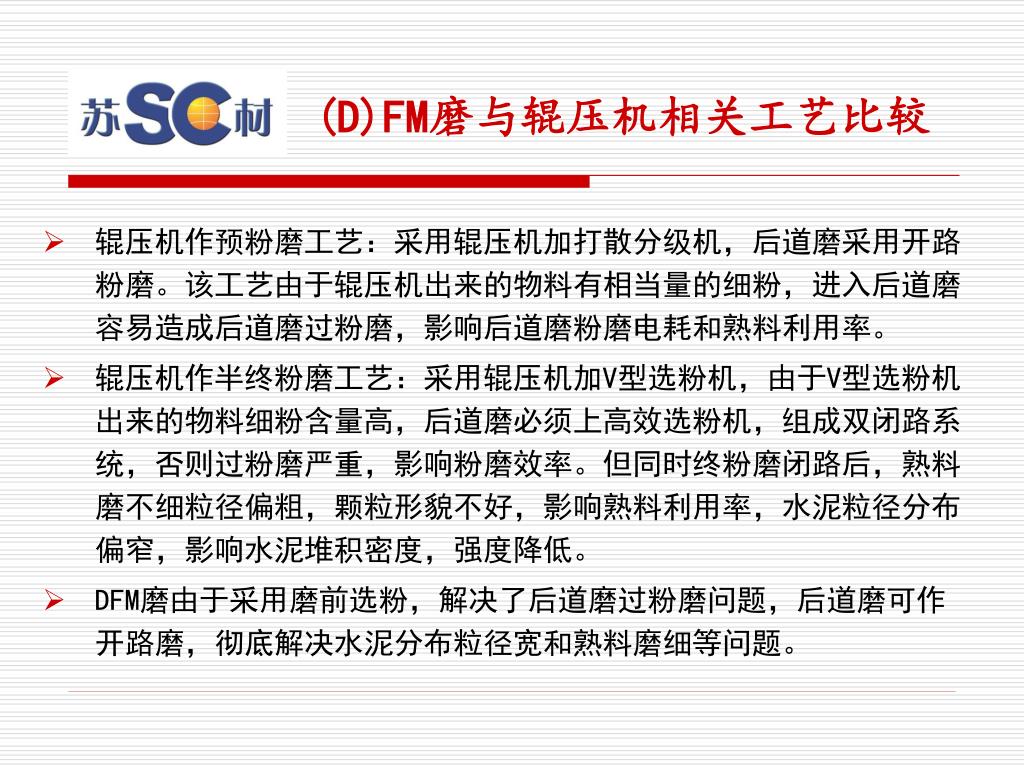

(D)FM磨与辊压机相关工艺比较 • 辊压机作预粉磨工艺：采用辊压机加打散分级机，后道磨采用开路粉磨。该工艺由于辊压机出来的物料有相当量的细粉，进入后道磨容易造成后道磨过粉磨，影响后道磨粉磨电耗和熟料利用率。 • 辊压机作半终粉磨工艺：采用辊压机加V型选粉机，由于V型选粉机出来的物料细粉含量高，后道磨必须上高效选粉机，组成双闭路系统，否则过粉磨严重，影响粉磨效率。但同时终粉磨闭路后，熟料磨不细粒径偏粗，颗粒形貌不好，影响熟料利用率，水泥粒径分布偏窄，影响水泥堆积密度，强度降低。 • DFM磨由于采用磨前选粉，解决了后道磨过粉磨问题，后道磨可作开路磨，彻底解决水泥分布粒径宽和熟料磨细等问题。

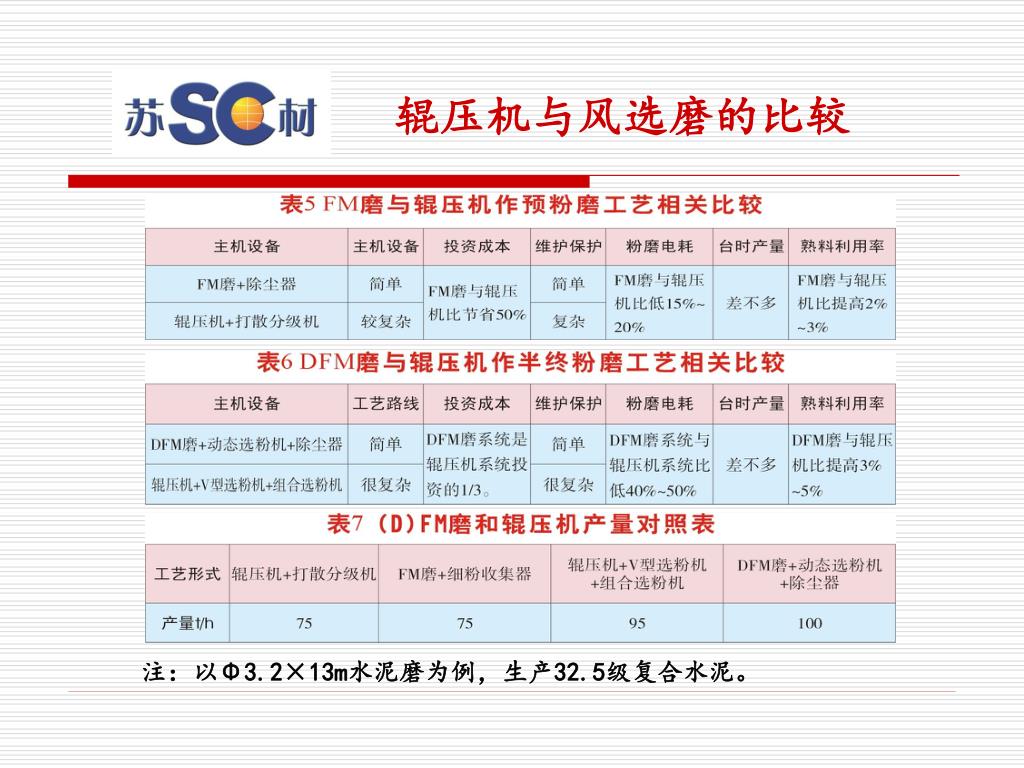

辊压机与风选磨的比较 注：以Φ3.2×13m水泥磨为例，生产32.5级复合水泥。

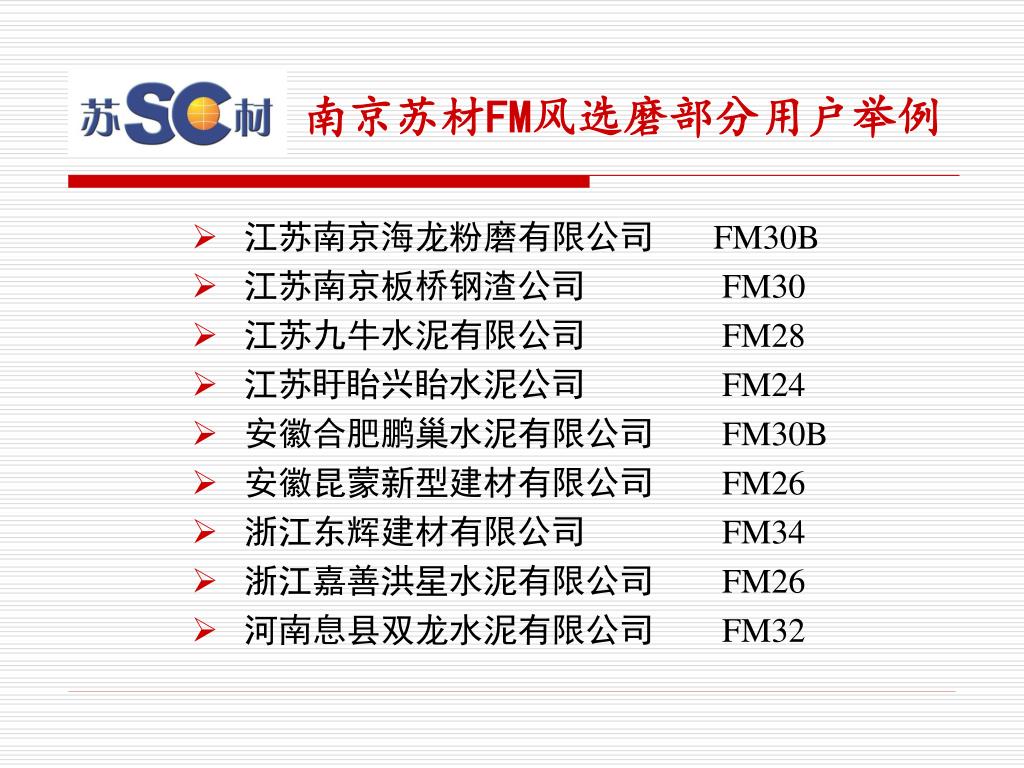

南京苏材FM风选磨部分用户举例 • 江苏南京海龙粉磨有限公司 FM30B • 江苏南京板桥钢渣公司 FM30 • 江苏九牛水泥有限公司 FM28 • 江苏盱眙兴眙水泥公司 FM24 • 安徽合肥鹏巢水泥有限公司 FM30B • 安徽昆蒙新型建材有限公司 FM26 • 浙江东辉建材有限公司 FM34 • 浙江嘉善洪星水泥有限公司 FM26 • 河南息县双龙水泥有限公司 FM32

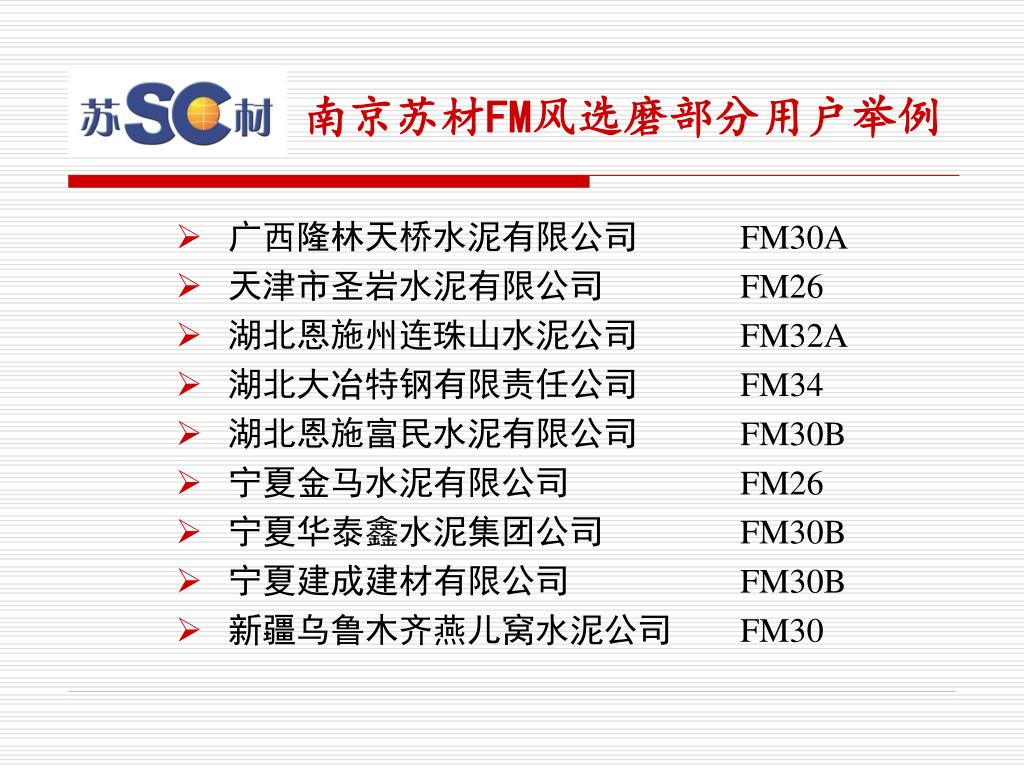

南京苏材FM风选磨部分用户举例 • 广西隆林天桥水泥有限公司 FM30A • 天津市圣岩水泥有限公司 FM26 • 湖北恩施州连珠山水泥公司 FM32A • 湖北大冶特钢有限责任公司 FM34 • 湖北恩施富民水泥有限公司 FM30B • 宁夏金马水泥有限公司 FM26 • 宁夏华泰鑫水泥集团公司 FM30B • 宁夏建成建材有限公司 FM30B • 新疆乌鲁木齐燕儿窝水泥公司 FM30

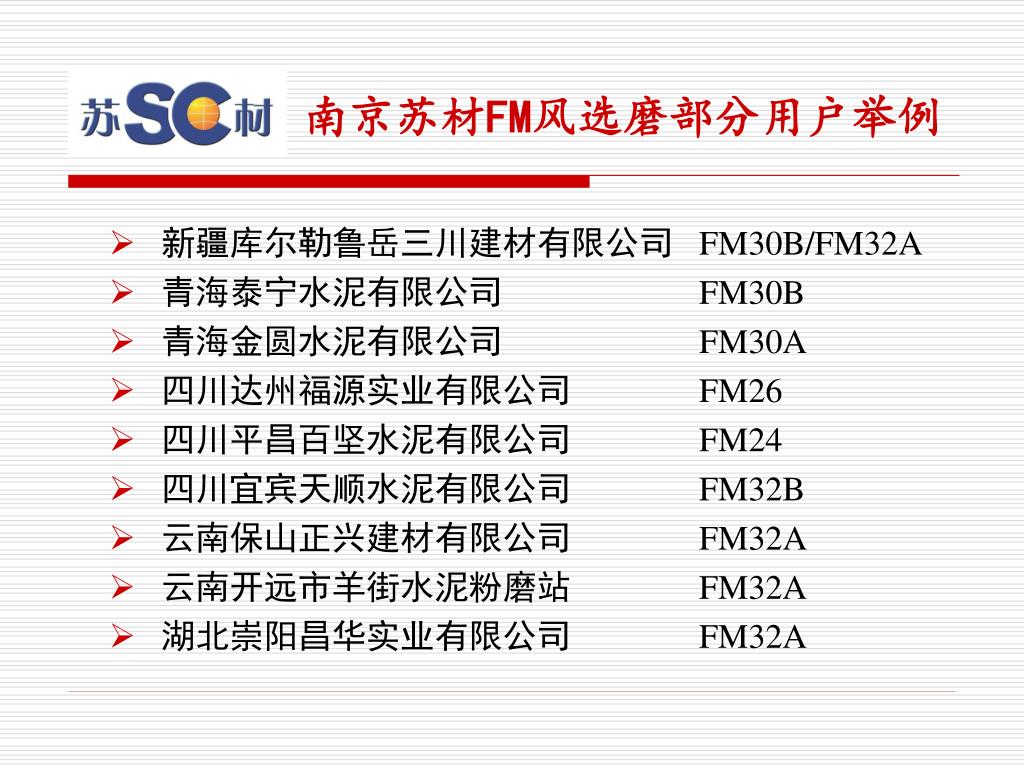

南京苏材FM风选磨部分用户举例 • 新疆库尔勒鲁岳三川建材有限公司 FM30B/FM32A • 青海泰宁水泥有限公司 FM30B • 青海金圆水泥有限公司 FM30A • 四川达州福源实业有限公司 FM26 • 四川平昌百坚水泥有限公司 FM24 • 四川宜宾天顺水泥有限公司 FM32B • 云南保山正兴建材有限公司 FM32A • 云南开远市羊街水泥粉磨站 FM32A • 湖北崇阳昌华实业有限公司 FM32A
