第一章 基本概念

1. 第一章　基本概念

2. 本章基本要求： • 掌握工程热力学中一些基本术语和概念：热力系、平衡态、准平衡过程、可逆过程等。 • 掌握状态参数的特征，基本状态参数p、v、T 的定义和单位等。掌握热量和功量这些过程量的特征，并会用系统的状态参数对可逆过程的热量、功量进行计算。 • 了解工程热力学分析问题的特点、方法和步骤。

3. §1－1　热能在热机中转变成机械能的过程

4. 热能动力装置： 　　从燃料燃烧中得到热能，并利用热能得到动力的设备。 化学能 热能 机械能 热能动力装置分为两大类： 　燃气动力装置（内燃机、燃气轮机） 　蒸汽动力装置（蒸汽轮机）

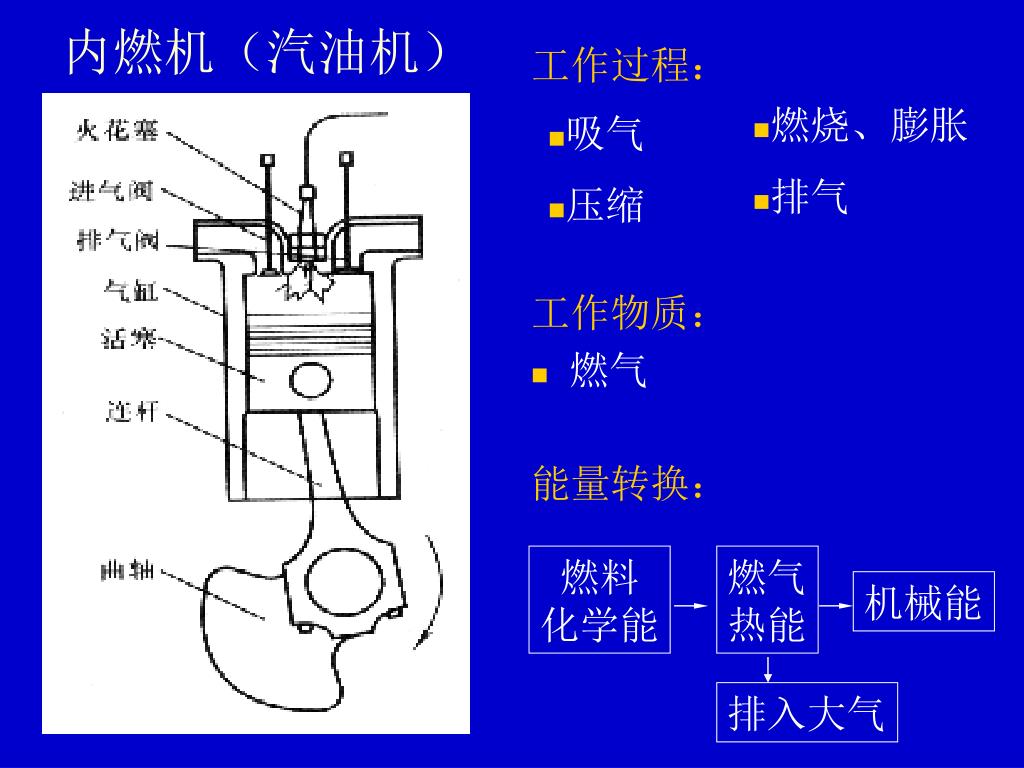

5. 工作过程： 内燃机（汽油机） • 燃烧、膨胀 • 排气 • 吸气 • 压缩 工作物质： • 燃气 能量转换： 燃料 化学能 燃气 热能 机械能 排入大气

6. 蒸汽动力装置 1－炉子　2－炉墙　3－沸水管　4－汽锅　5－过热器 6－汽轮机　7－喷嘴　8－叶片　9－叶轮　10－轴　 11－发电机　12－冷凝器　13、14、16－泵　15－蓄水池

7. 蒸汽动力装置工作过程： • 燃料在锅炉中燃烧，加热沸水管内的水，使之变为蒸汽，并在过热器内过热，成为过热蒸汽，完成从化学能转变到热能的过程； • 高温高压（相对于环境）蒸汽膨胀推动汽轮机作功（机械能）； • 作功后的乏汽从汽轮机进入冷凝器，被冷却水冷凝成水，并由泵加压送入锅炉加热。

8. 比较上述两种热机 不同点：构造和工作特性不同。 相同点： • 存在某一种媒介物质以获得能量； 　（如内燃机中混合气，蒸汽机中的水） • 存在能提供热能的能量源； • 余下的热能排向环境介质。 结论： 　　各种形式的热机都存在以下几个相同的热力过程：吸热、膨胀作功和排热。

9. 名词定义： 工质： 　　实现热能和机械能相互转化的媒介物质。 热源（高温热源） ： 　　工质从中吸取热能的物系。 冷源（低温热源） ： 　　接受工质排出热能的物系。

10. 热能动力装置的工作过程可概括成： 　　工质从高温热源吸热，将其中一部分转化为机械能而作功，并把余下部分传给低温热源。 热源 吸热 热机 作功 放热 冷源

11. §1－2　热力系统

12. 　　为了研究问题方便，热力学中常把分析对象从周围物体中分割出来，研究它与周围物体之间的能量和物质的传递。　　为了研究问题方便，热力学中常把分析对象从周围物体中分割出来，研究它与周围物体之间的能量和物质的传递。 热力系统（热力系）： 人为分割出来作为热力学分析对象的有限物质系统 外界：热力系统以外的部分 边界：系统与外界之间的分界面 • 　边界可以是实在的，也可以是假想的；可以是固定的，也可以是移动的

13. 系统与边界： • 以气缸内气体为系统，活塞表面上的边界是移动边界，系统与外界没有物质交换 • 以空间为系统，进、出口边界均为假想边界，系统与外界有物质交换

14. 热力系统的分类： 根据系统与外界物质交换、热量交换的情况 闭口系统：系统与外界无物质交换，系统内质量恒定不变，也称控制质量 开口系统：系统与外界有物质交换，系统被划定在一定容积范围内，也称控制容积 绝热系统：系统与外界无热量交换 孤立系统：系统与外界既无能量交换，也无物质交换

15. 可压缩系统：系统由可压缩流体构成 简单热力系统：系统与外界只有热量与一种形式的准静功交换。 简单可压缩系统：系统与外界只有热量与容积功交换 均匀系、非均匀系；单元系、多元系 热力学中大多属于简单可压缩系统

16. 热力系统的划分要根据具体要求而定，如内燃机在气缸进、排气门关闭时，取封闭于气缸内的工质为系统是闭口系统；而把内燃机进、排气及燃烧膨胀过程一起研究时，取气缸为划定的空间就是开口系统。热力系统的划分要根据具体要求而定，如内燃机在气缸进、排气门关闭时，取封闭于气缸内的工质为系统是闭口系统；而把内燃机进、排气及燃烧膨胀过程一起研究时，取气缸为划定的空间就是开口系统。

17. 1－3　工质的热力学状态及其基本状态参数

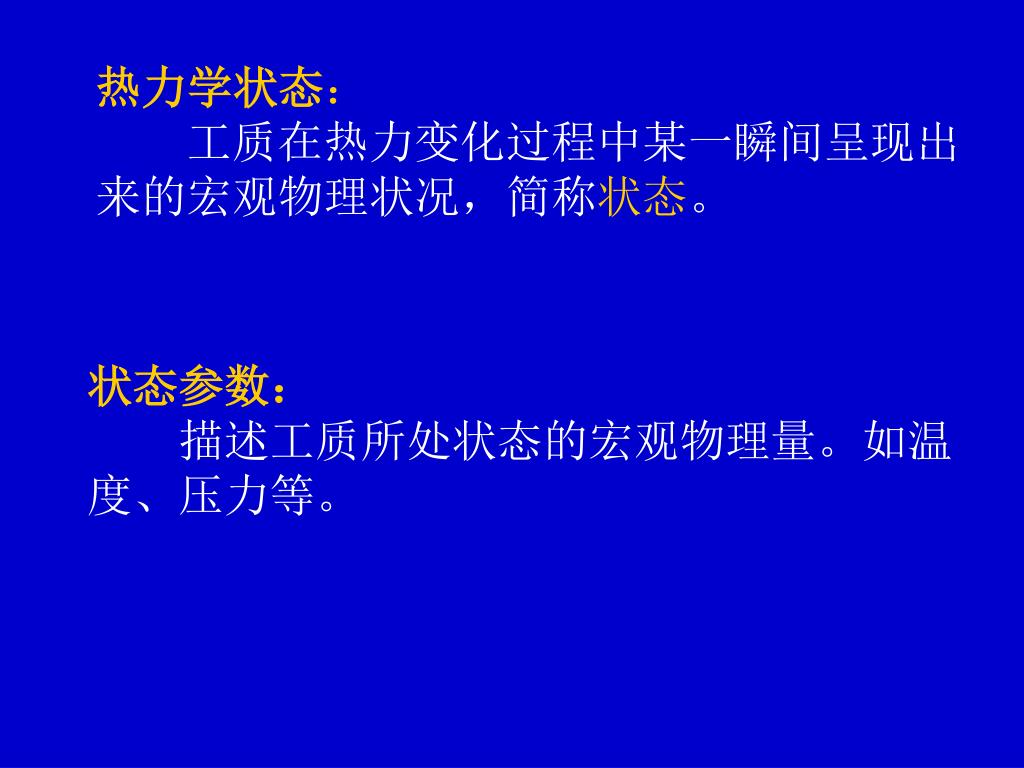

18. 热力学状态： 　　工质在热力变化过程中某一瞬间呈现出来的宏观物理状况，简称状态。 状态参数： 描述工质所处状态的宏观物理量。如温度、压力等。

19. 状态参数的特性： 1）工程热力学只从总体上研究工质所处的状态及其变化，不从微观角度研究个别粒子的行为和特性，因而所采用的物理量都是宏观的物理量。 2）状态参数的全部或一部分发生变化，即表明物质的状态发生变化。物质的状态变化也必然可由参数的变化标志出来。状态参数一旦确定，工质的状态也完全确定。因而状态参数是热力系统的单值函数，其值只取决于初终态，与过程无关。

20. 即满足：△Z ＝　　　　　＝Z2－Z1 3) 状态参数是点函数，其微分是全微分。设 Z＝f(x,y),则： 　反之，如能证明某物理量具有上述数学特征，则该物理量一定是状态参数。

21. 4）常用的状态参数有: 压力P、温度T、体积V、热力学能U、焓H和熵S，其中压力、温度和体积可直接用仪器测量，称为基本状态参数。其余状态参数可根据基本状态参数间接算得。 5）状态参数有强度量与广延量之分： 　强度量：与系统质量无关，如P、T。强度量不具有可加性。 广延量：与系统质量成正比，如V、U、H、S。广延量具有可加性。广延量的比参数（单位质量工质的体积、热力学能等）具有强度量的性质，不具有可加性。

22. 基本热力学参数

23. 一、温度 • 热平衡定律（热力学第零定律）:分别与第三个系统处于热平衡（相互之间没有热量传递）的两个系统，它们彼此也必定处于热平衡。（这是由实验、经验中得到的，不可以由其它定律推出。）既然两个（或多个）独立的系统各自处于一定状态时是热平衡的，那么，这两个（或多个）系统具有一个共同的宏观性质。可以用一个物理量－温度来描述。

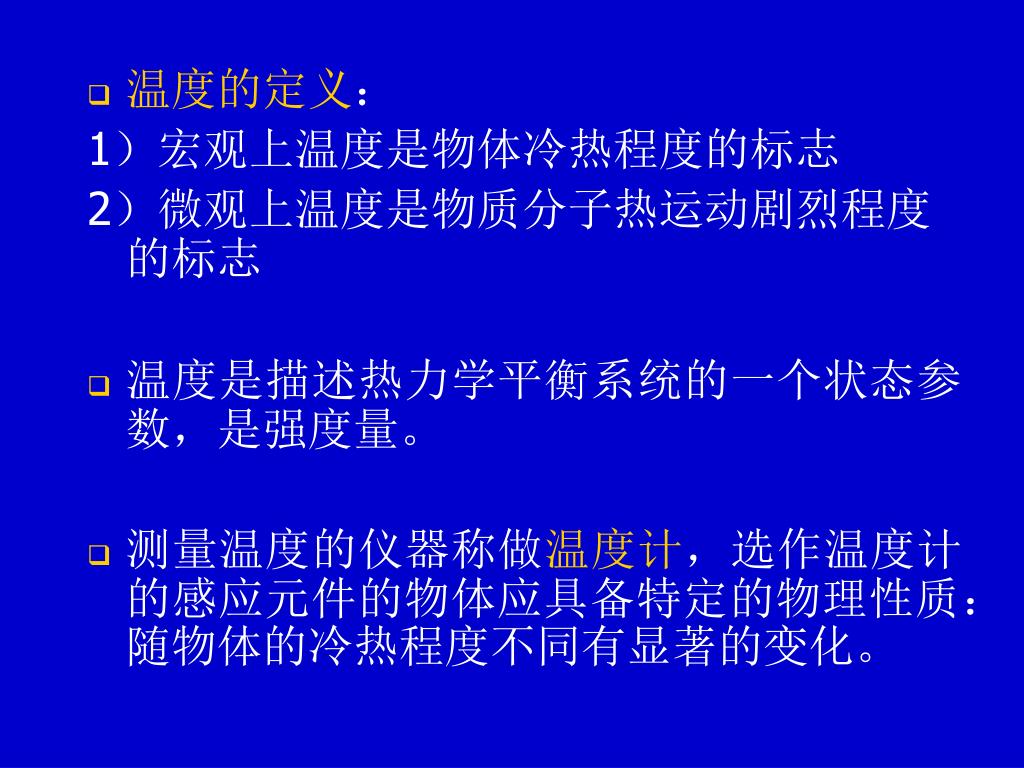

24. 温度的定义： 1）宏观上温度是物体冷热程度的标志 2）微观上温度是物质分子热运动剧烈程度的标志 • 温度是描述热力学平衡系统的一个状态参数，是强度量。 • 测量温度的仪器称做温度计，选作温度计的感应元件的物体应具备特定的物理性质：随物体的冷热程度不同有显著的变化。

25. 　温标 温标三要素： 定义：温标是指温度的数值表示法 测温物质及其测温属性 基准点 分度方法 • 任选一种物质的某一测温属性，采用以上温标的规定所得到的温标称为经验温标，经验温标依赖于测温物质的物理性质。热力学理论指出可以建立一种不依赖于测温物质的性质的温标,即热力学绝对温标。 　

26. 热力学绝对温标（热力学温度或绝对温） 　　开尔文在热力学第二定律的基础上，从理论上引入的与测温物质性质无关的温标。它可作为标准温标，一切经验温标均可以用此温标来校正。 　　符号为T，单位为K(称“开尔文”)。 　　规定水的三相点为基准点，并规定此点的温度为273.16K

27. 摄氏温标 1742年瑞典人摄氏(Anders celsius)提出的。他把一个大气压下纯水的冰点取为0度，沸点取为100度，中间100等分作为温标。符号t、单位℃。1960年国际计量会议给摄氏温标以新的基准，即由热力学绝对温标来规定摄氏温标，称热力学摄氏温标，把水的三相点定为273.16K，0.01℃。则 0℃＝273.15K，t(℃)=T(K)-273.15 • 华氏温标： 1724年由德国人华氏（cabridl D Fahrenheit）提出。他把水、冰和氯化铵的混合物作为制冷剂而获得的当时可得到的最低温度作为0度，把人体的温度作为　96度，中间等分，这样的数字是由于当时广泛使用12进位法。符号tF，单位°F。

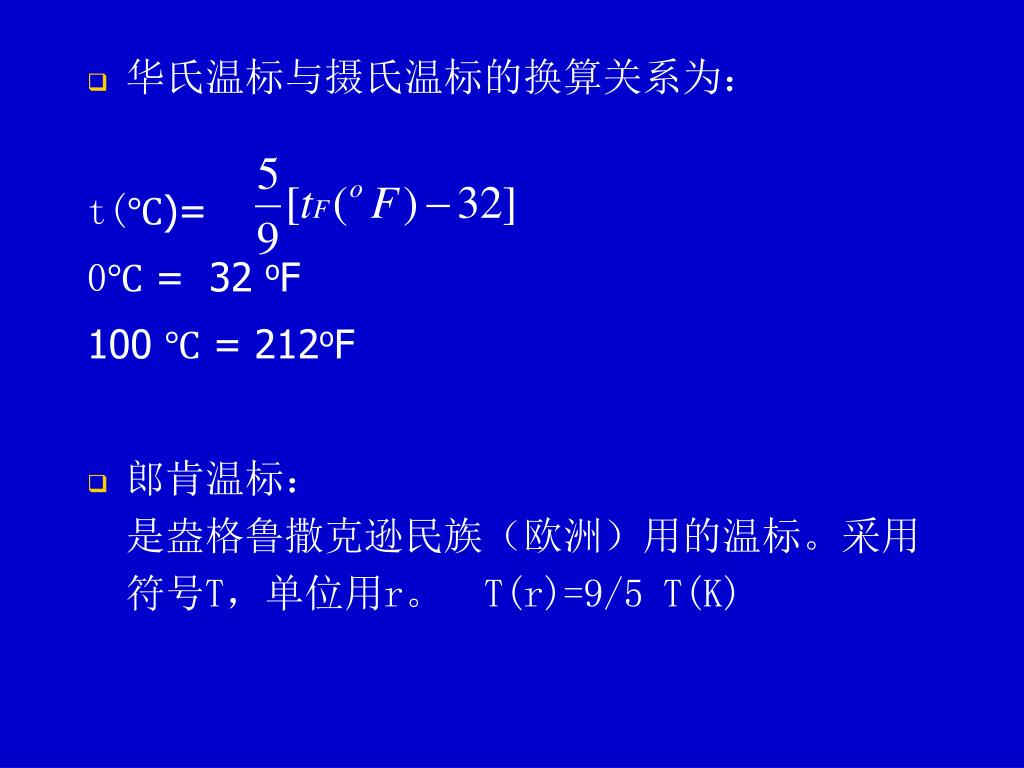

28. 华氏温标与摄氏温标的换算关系为： t(℃)= 0℃ = 32 oF 100 ℃ = 212oF • 郎肯温标：是盎格鲁撒克逊民族（欧洲）用的温标。采用符号T，单位用r。　T(r)=9/5 T(K)

29. 二、压力 • 定义： 　单位面积上所受的垂直作用力称为压力（即压强) • 分子运动学说认为压力是大量气体分子撞击器壁的平均结果。 • 压力计 　测量工质压力的仪器。常见的压力计有压力表和U型管。 • 由于压力计的测压元件处于某种环境压力的作用下，因此压力计所测得的压力是工质的真实压力p（或称绝对压力）与环境压力pb之差，叫做表压力pe或真空度pv

30. 绝对压力、表压力、真空度及大气压力之间的关系绝对压力、表压力、真空度及大气压力之间的关系

31. 压力的单位 国际标准单位：帕斯卡(简称帕) 　　 符号：Pa 1Pa=1N/m2 工程单位： 标准大气压（atm , 也称物理大气压） 巴（bar） 工程大气压（at） 毫米汞柱（mmHg) 毫米水柱（mmH2O)

32. 各压力单位之间的换算关系：

33. 三、比体积和密度 比体积 单位质量物质所占的体积 v与ρ互成倒数，即：vρ＝1 单位：m3/kg 密度 单位体积物质的质量 单位：kg/m3

34. 1－4 平衡状态、状态方程式、坐标图

35. 一、平衡状态 • 定义： 　　一个热力系统，如果在不受外界影响的条件下，系统的状态能够始终保持不变，则系统的这种状态称为平衡状态。 • 如果系统是在外界作用下系统的状态保持不变，则不属于平衡状态，如稳态导热

36. 实现平衡的充要条件： 　　系统内部及系统与外界之间的一切不平衡势差（力差、温差、化学势差）消失是系统实现热力平衡状态的充要条件。 热力平衡状态满足： 热平衡：组成热力系统的各部分之间没有热量的传递 力平衡：组成热力系统的各部分之间没有相对位移 此外还有化学平衡、相平衡等

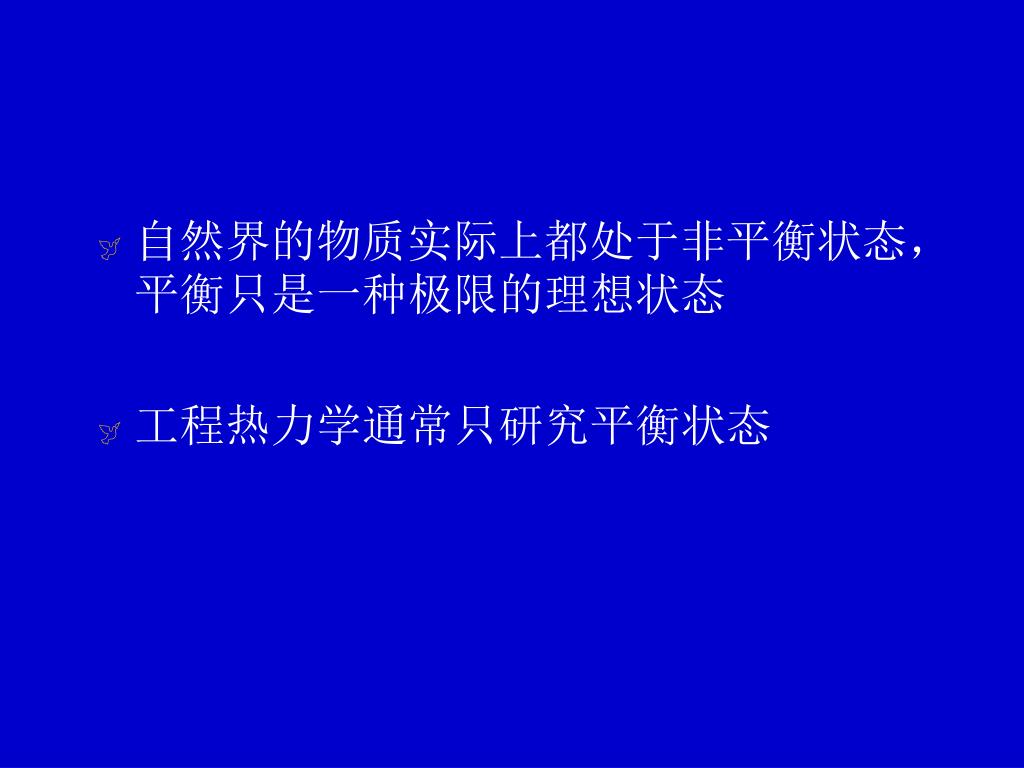

37. 自然界的物质实际上都处于非平衡状态，平衡只是一种极限的理想状态自然界的物质实际上都处于非平衡状态，平衡只是一种极限的理想状态 • 工程热力学通常只研究平衡状态

38. 思考题 • 平衡状态与均匀状态之间的关系？ • 平衡状态与稳定状态之间的关系？

39. 平衡状态与均匀状态之间的关系 • 平衡状态是相对时间而言的，均匀状态是相对空间而言的 • 对于处于热力平衡态下的气体、液体（单相），如果不计重力的影响，则系统内部各处的性质是均匀一致的，各处的温度、压力、比体积等状态参数相同。如果考虑重力影响，则系统中的压力和密度将沿高度而有所差别。 • 对于气液两相并存的热力平衡系统，气相和液相的密度不同，因而系统不是均匀的。 • 本书在未加特别说明之处，一律把平衡状态下的单相物系当作是均匀的，各处的状态参数相同。

40. 平衡状态与稳定状态之间的关系 • 就平衡而言，不存在不平衡势是其本质，而状态参数不随时间变化只是其现象 • 平衡必稳定，稳定不一定平衡

41. 　　热力系的平衡状态可以用状态参数来描述，每一个状态参数都是从某一个角度来描述系统的某一方面宏观的性质，但是这些状态参数并不都是独立的，而是相互影响的。　　热力系的平衡状态可以用状态参数来描述，每一个状态参数都是从某一个角度来描述系统的某一方面宏观的性质，但是这些状态参数并不都是独立的，而是相互影响的。 二、状态公理与状态方程 系统处于平衡状态时，有几个独立变量呢？

42. 状态公理 　　对于组成一定的物质系统，该系统平衡态的独立状态参数有n+1 n－表示系统与外界进行准静功交换的数目 1－表示系统与外界的热交换

43. 系统与外界由于某种不平衡势的存在，将发生相互作用，这种作用体现于某种能量的交换，那么系统的状态就要发生变化，这种变化就使这种不平衡势减小，直到消失，系统相应地达到了某种平衡，从而就得到了一种描述这一平衡性质的状态参数。例如，温度不平衡势导致热量的交换，导致系统状态变化，使温度不平衡势消失，从而系统达到了热平衡，得到描述热平衡的状态参数T。系统与外界由于某种不平衡势的存在，将发生相互作用，这种作用体现于某种能量的交换，那么系统的状态就要发生变化，这种变化就使这种不平衡势减小，直到消失，系统相应地达到了某种平衡，从而就得到了一种描述这一平衡性质的状态参数。例如，温度不平衡势导致热量的交换，导致系统状态变化，使温度不平衡势消失，从而系统达到了热平衡，得到描述热平衡的状态参数T。 • 那么有多少独立的能量交换，就有多少个独立的状态参数。各种能量交换都可以独立的进行。因此决定系统平衡状态独立变量的数目，等于系统与外界交换能量方式的总数。

44. 对于简单可压缩系统，不存在电功、磁功等其它形式的功，系统与外界能量的交换方式除热之外只有容积变化功（膨胀功或压缩功）一种形式的功交换。因而描述纯物质的简单可压缩系统平衡状态的独立状态参数只有2个。对于简单可压缩系统，不存在电功、磁功等其它形式的功，系统与外界能量的交换方式除热之外只有容积变化功（膨胀功或压缩功）一种形式的功交换。因而描述纯物质的简单可压缩系统平衡状态的独立状态参数只有2个。

45. 状态方程式 　　简单可压缩系统平衡态的独立参数只有2个，因此一个状态参数均可以用其它任意两个不同的状态参数表示： 对于基本状态参数之间： 或 称为状态方程式。

46. 状态方程式是平衡状态下基本状态参数p、v、T之间的关系状态方程式是平衡状态下基本状态参数p、v、T之间的关系 • 状态方程式的具体形式取决于工质的性质 • 理想气体的状态方程式为：

47. 状态参数坐标图 　　对于简单可压系统，由于独立参数只有两个，可用两个独立状态参数组成二维平面坐标系，坐标图中任意一点代表系统某一确定的平衡状态，任意一平衡状态也对应图上一个点，这种图称状态参数坐标图。

48. 只有平衡态才能在状态坐标图上用点表示，不平衡态没有确定的热力学状态参数，无法在图上表示只有平衡态才能在状态坐标图上用点表示，不平衡态没有确定的热力学状态参数，无法在图上表示

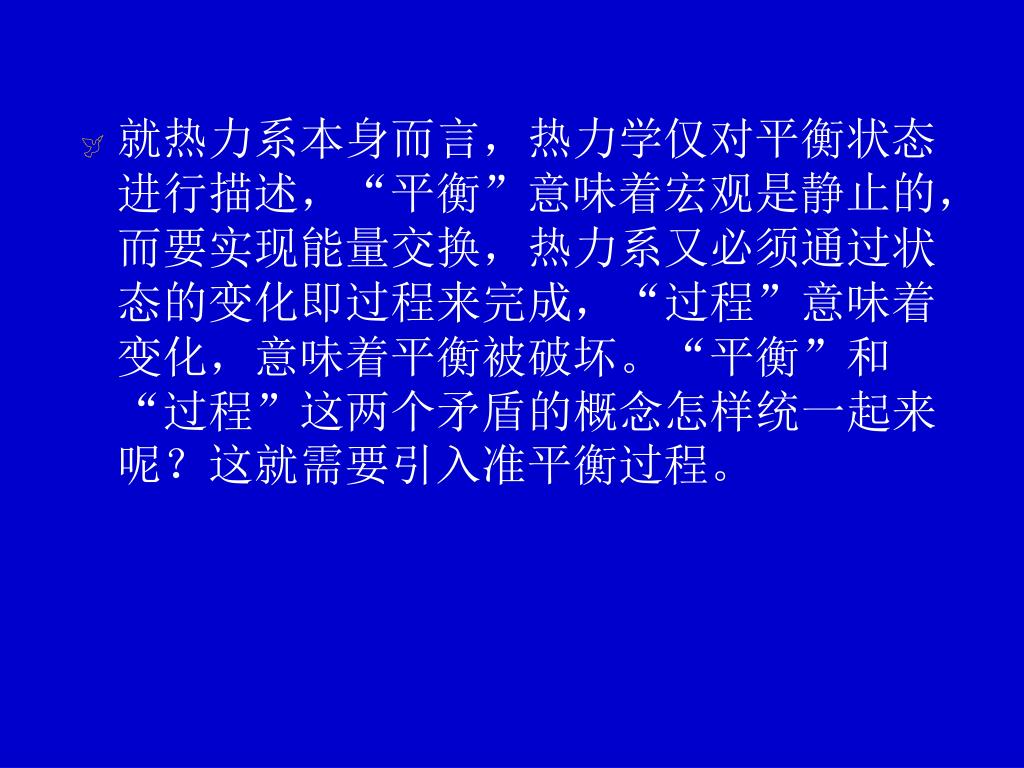

49. 1－5 工质的状态变化过程（热力过程）
