  1. §2-2 螺旋传动的应用形式 常熟市滨江职业技术学校 黄芳

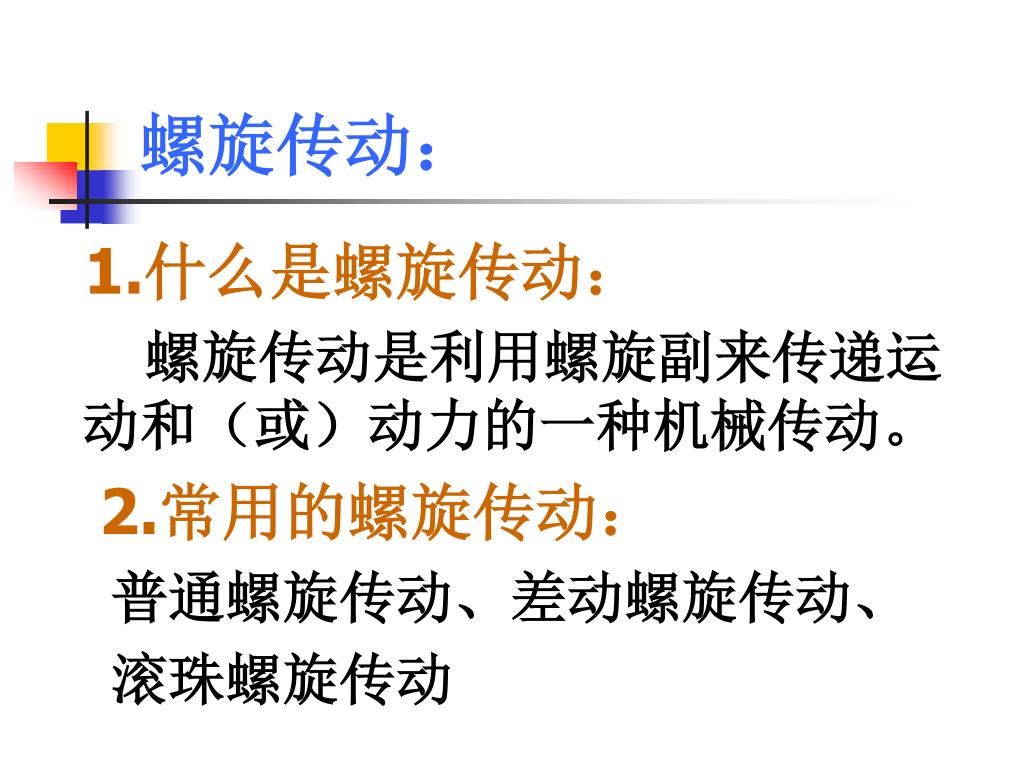

  2. 螺旋传动： 1.什么是螺旋传动： 螺旋传动是利用螺旋副来传递运动和（或）动力的一种机械传动。 2.常用的螺旋传动： 普通螺旋传动、差动螺旋传动、 滚珠螺旋传动

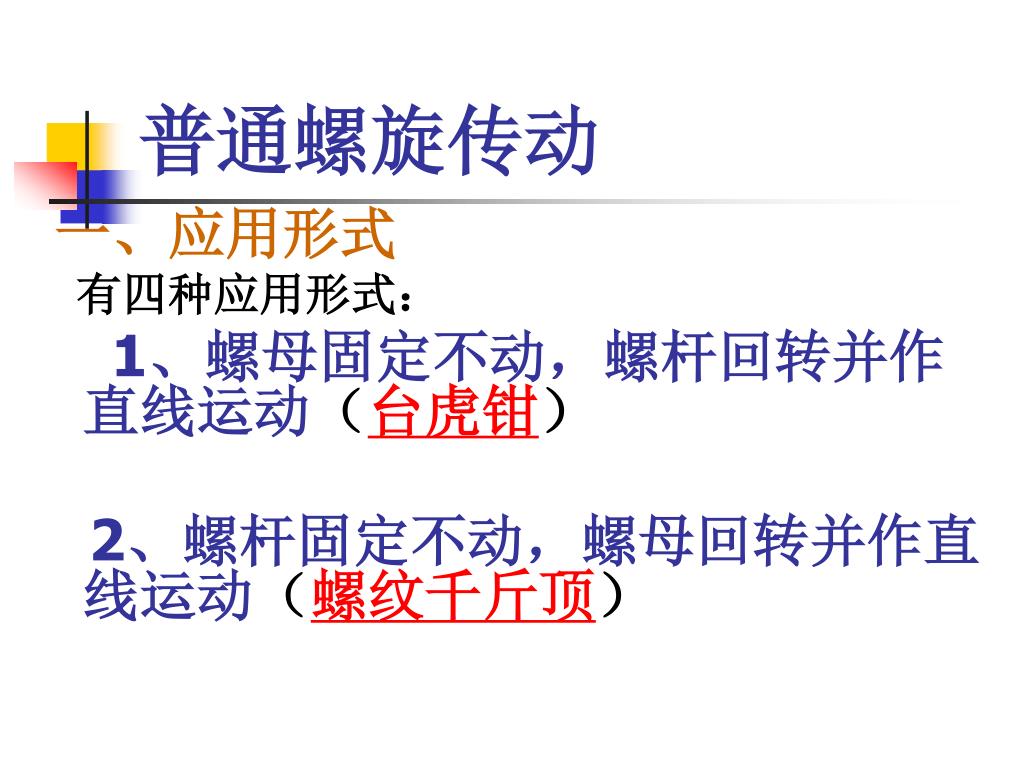

  3. 普通螺旋传动 一、应用形式 有四种应用形式： 1、螺母固定不动，螺杆回转并作直线运动（台虎钳） 2、螺杆固定不动，螺母回转并作直线运动（螺纹千斤顶）

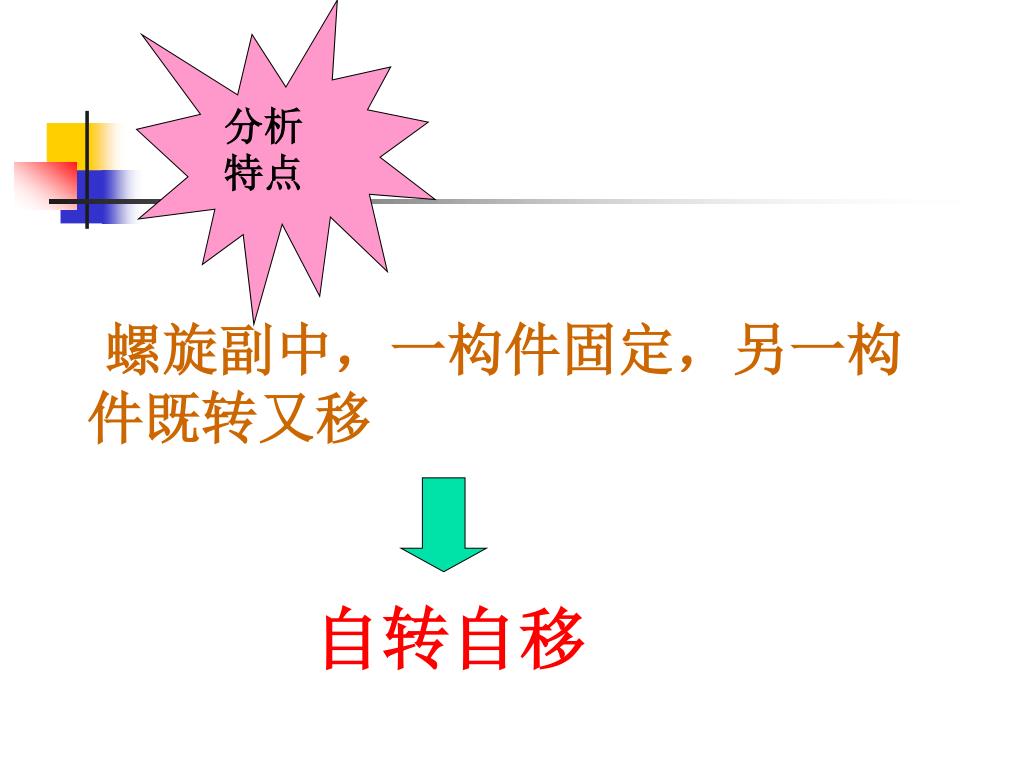

  4. 分析特点 螺旋副中，一构件固定，另一构件既转又移 自转自移

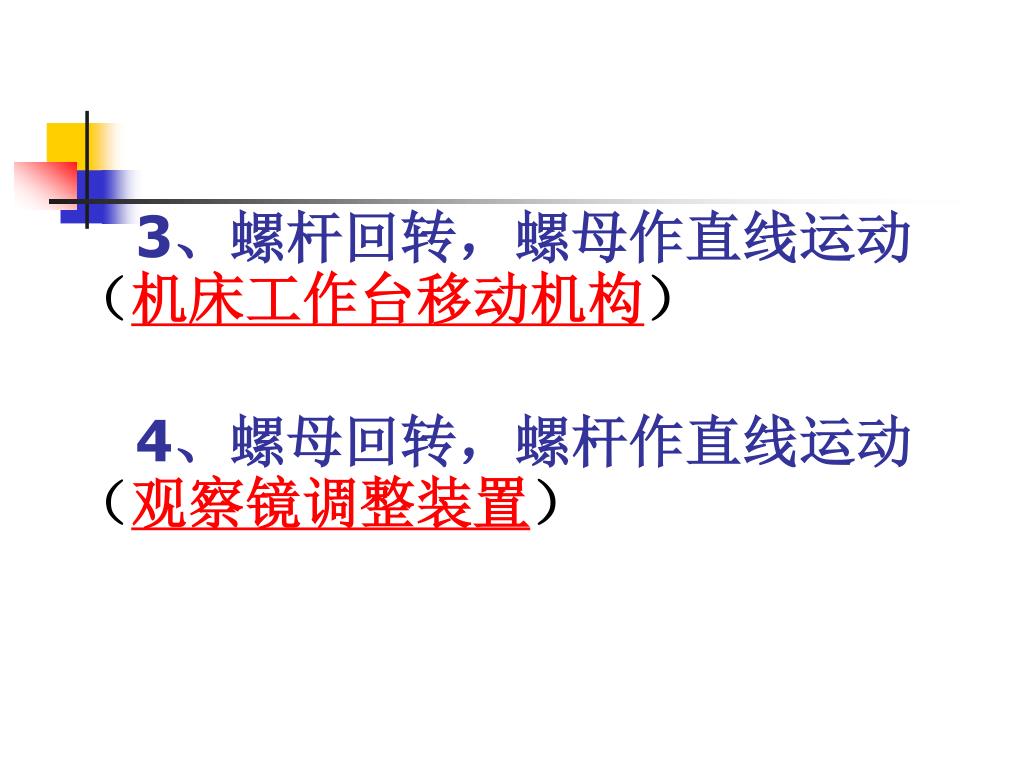

  5. 3、螺杆回转，螺母作直线运动 （机床工作台移动机构） 4、螺母回转，螺杆作直线运动（观察镜调整装置）

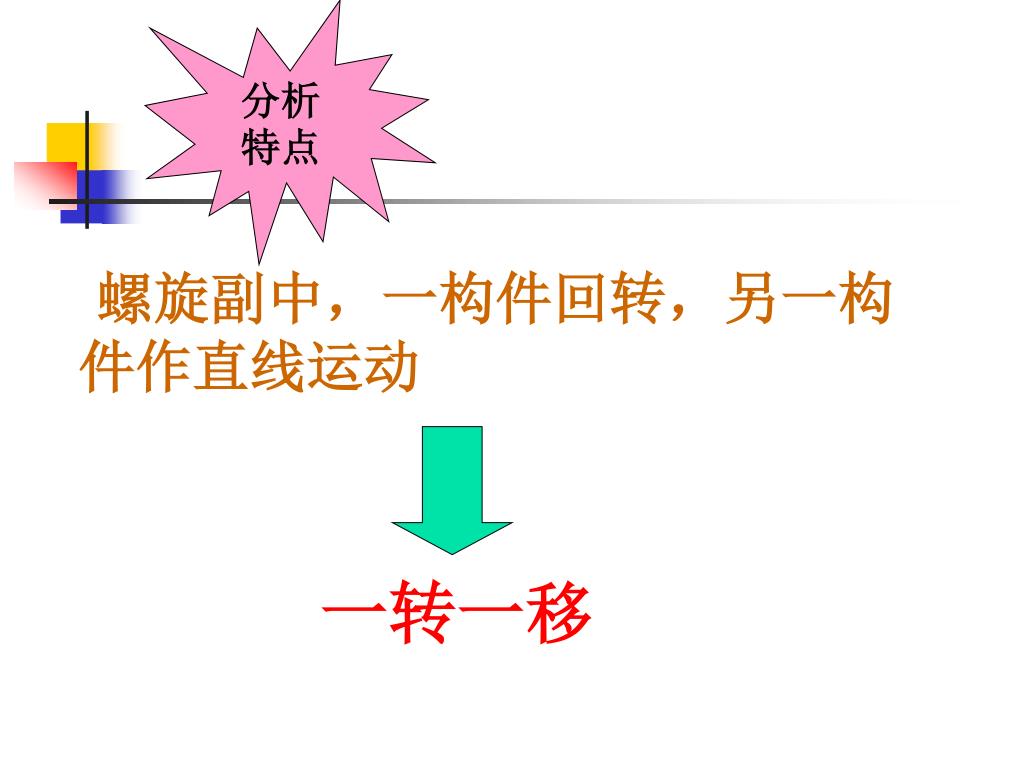

  6. 分析特点 螺旋副中，一构件回转，另一构件作直线运动 一转一移

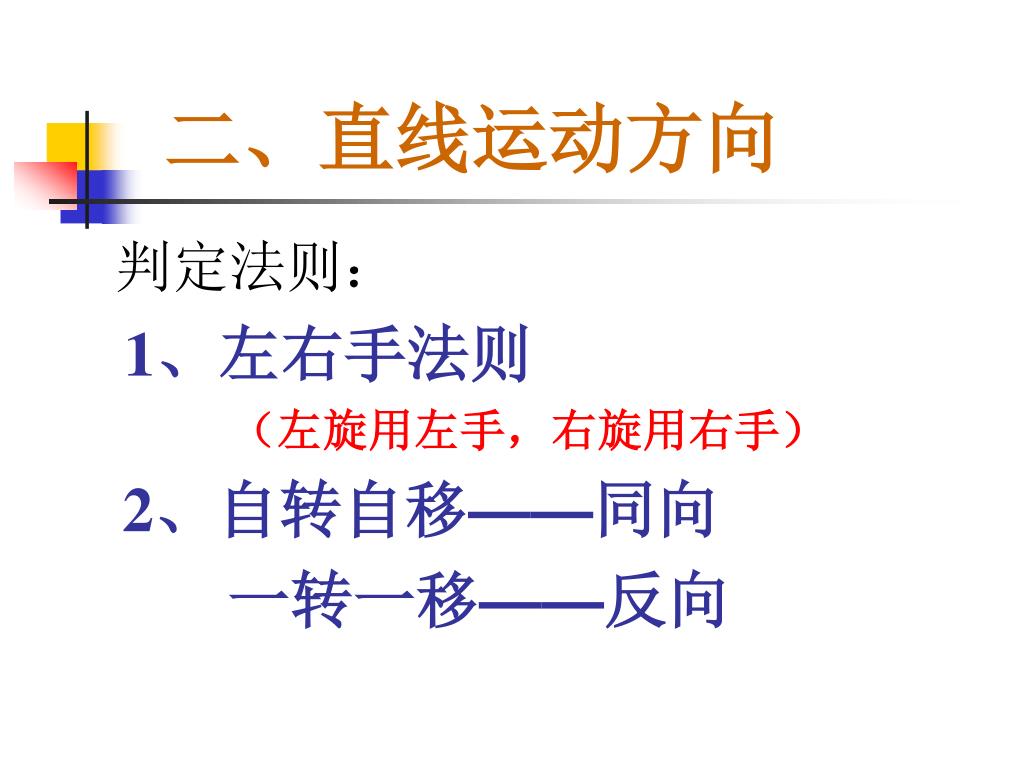

  7. 二、直线运动方向 判定法则： 1、左右手法则 （左旋用左手，右旋用右手） 2、自转自移——同向 一转一移——反向

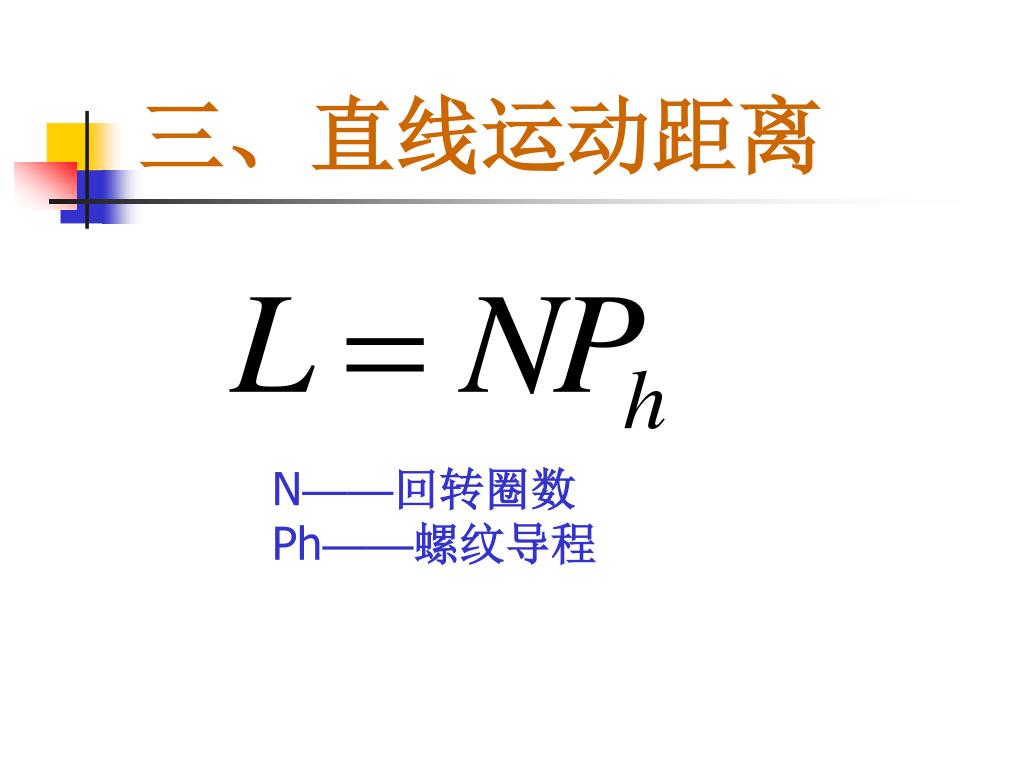

  8. 三、直线运动距离 N——回转圈数 Ph——螺纹导程

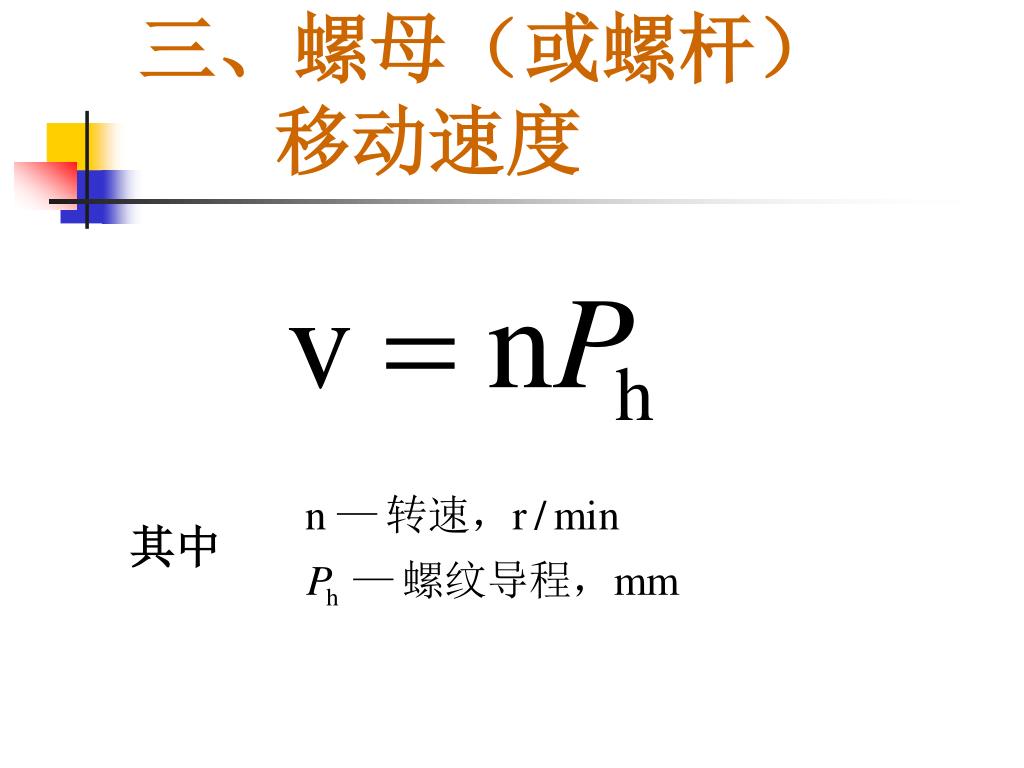

  9. 三、螺母（或螺杆） 移动速度 其中

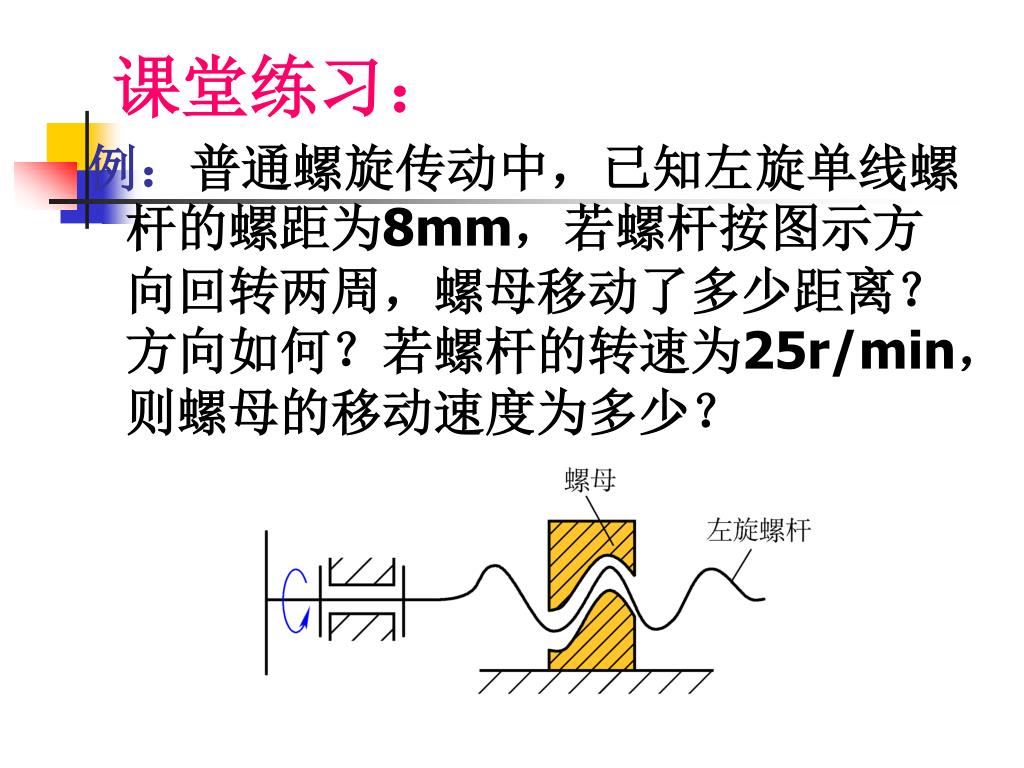

  10. 课堂练习： 例：普通螺旋传动中，已知左旋单线螺杆的螺距为8mm，若螺杆按图示方向回转两周，螺母移动了多少距离？方向如何？若螺杆的转速为25r/min，则螺母的移动速度为多少？

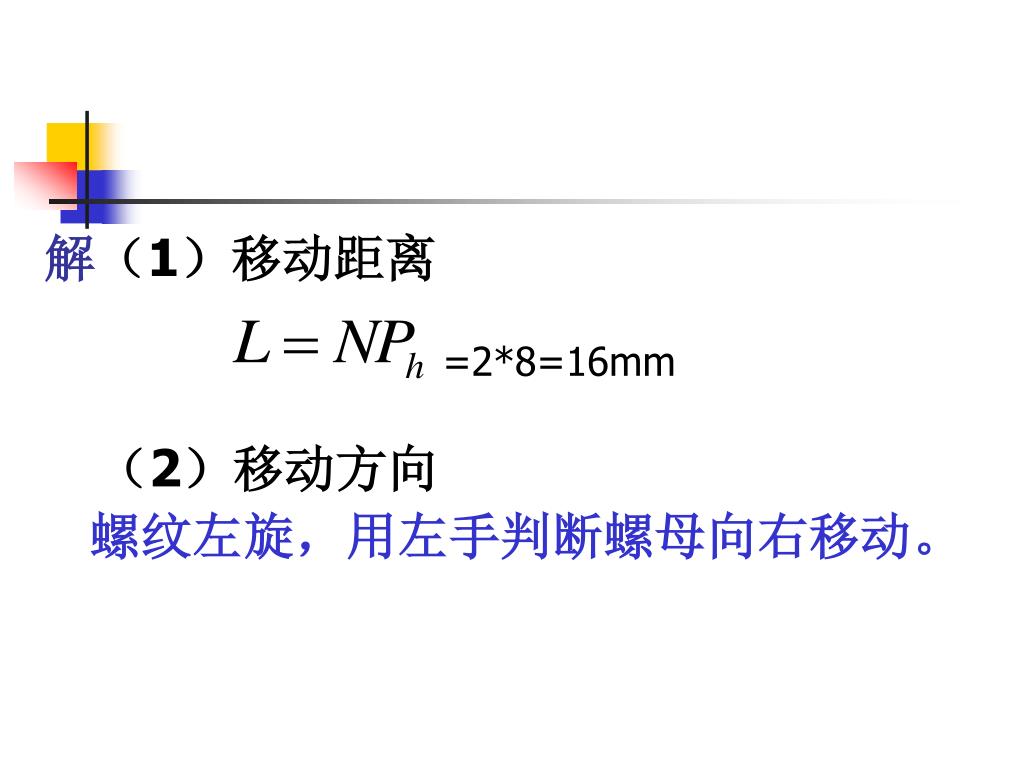

  11. 解（1）移动距离 =2*8=16mm （2）移动方向 螺纹左旋，用左手判断螺母向右移动。

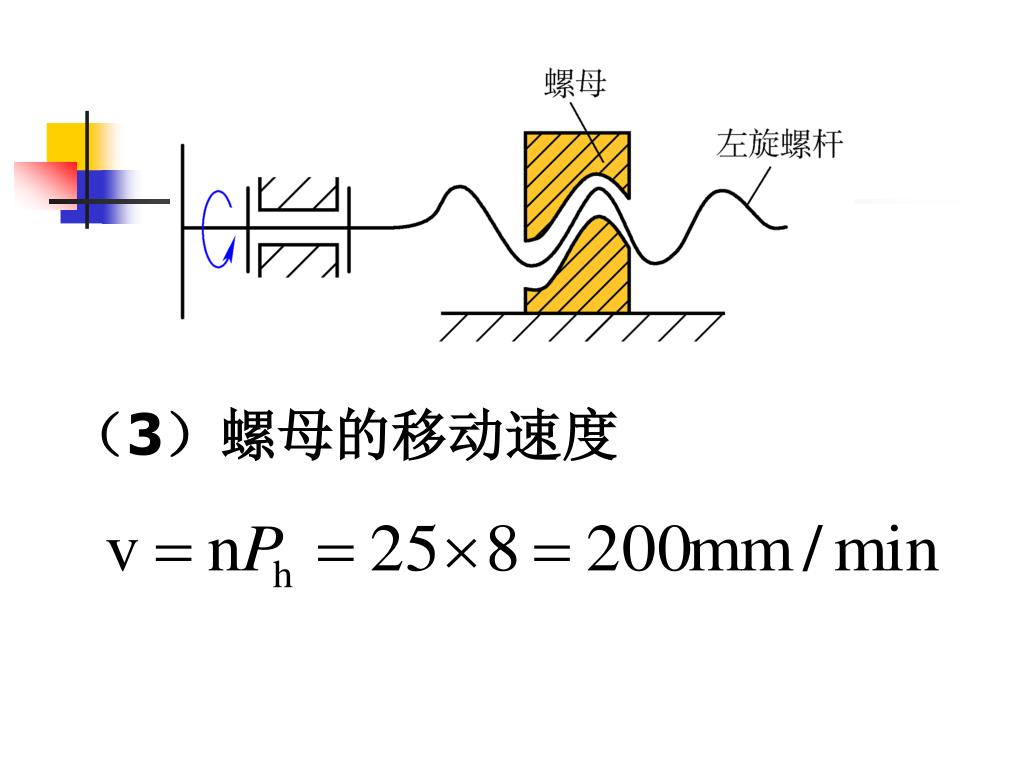

  12. （3）螺母的移动速度

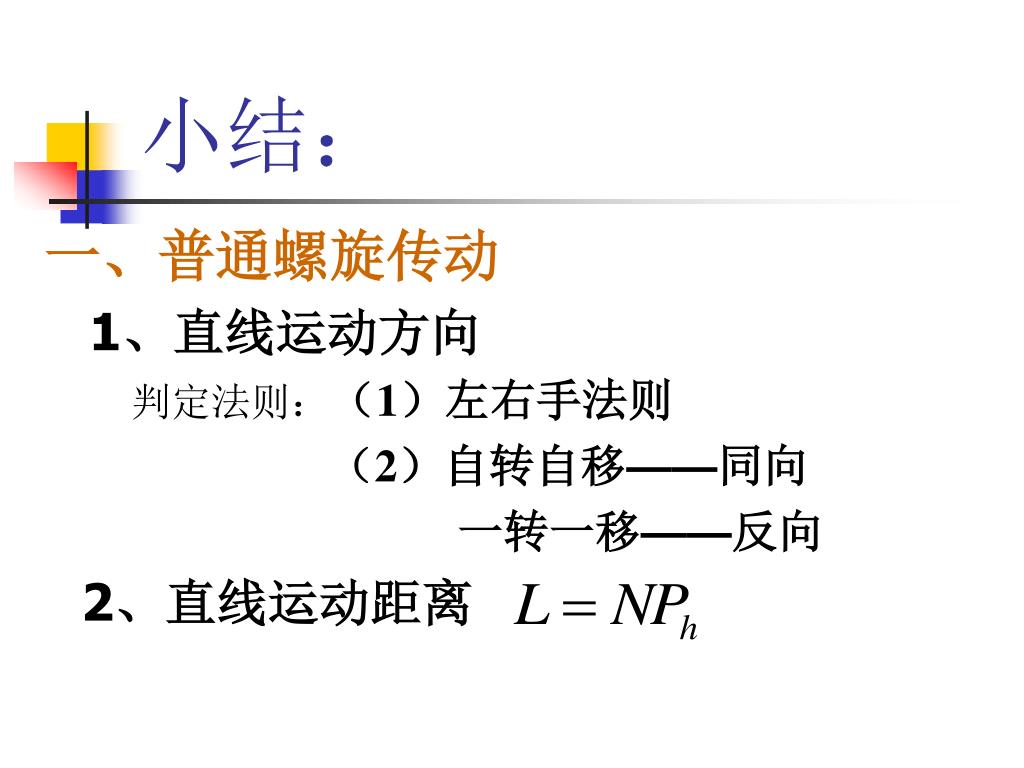

  13. 小结： 一、普通螺旋传动 1、直线运动方向 判定法则：（1）左右手法则 （2）自转自移——同向 一转一移——反向 2、直线运动距离

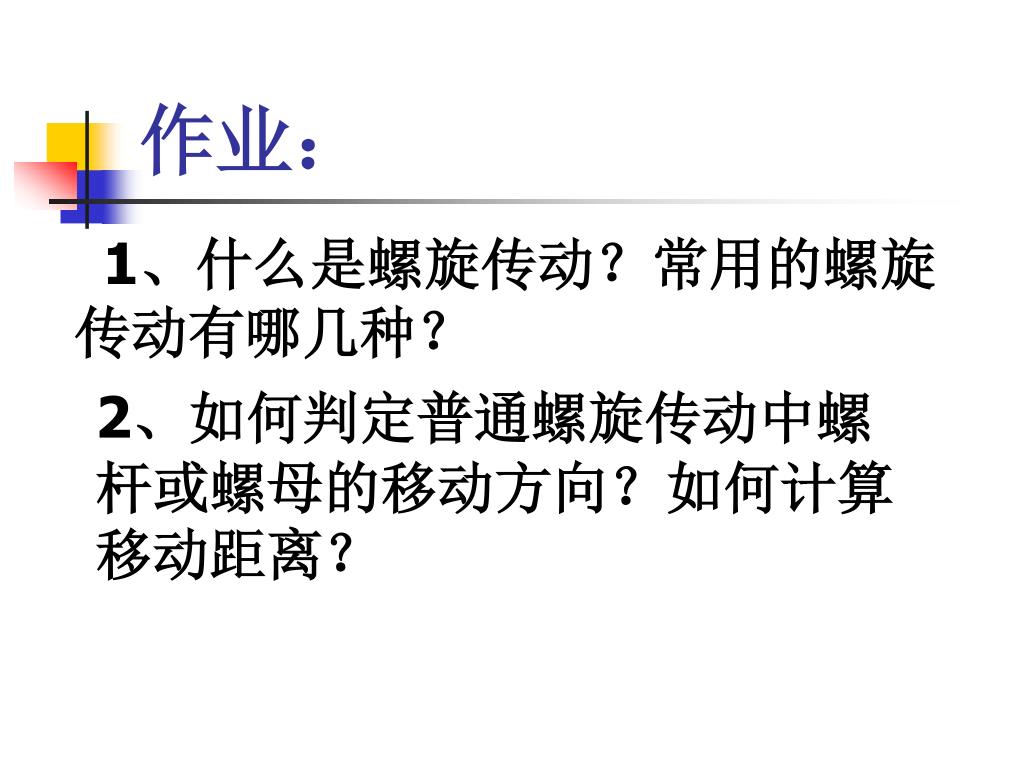

  14. 作业： 1、什么是螺旋传动？常用的螺旋传动有哪几种？ 2、如何判定普通螺旋传动中螺杆或螺母的移动方向？如何计算移动距离？

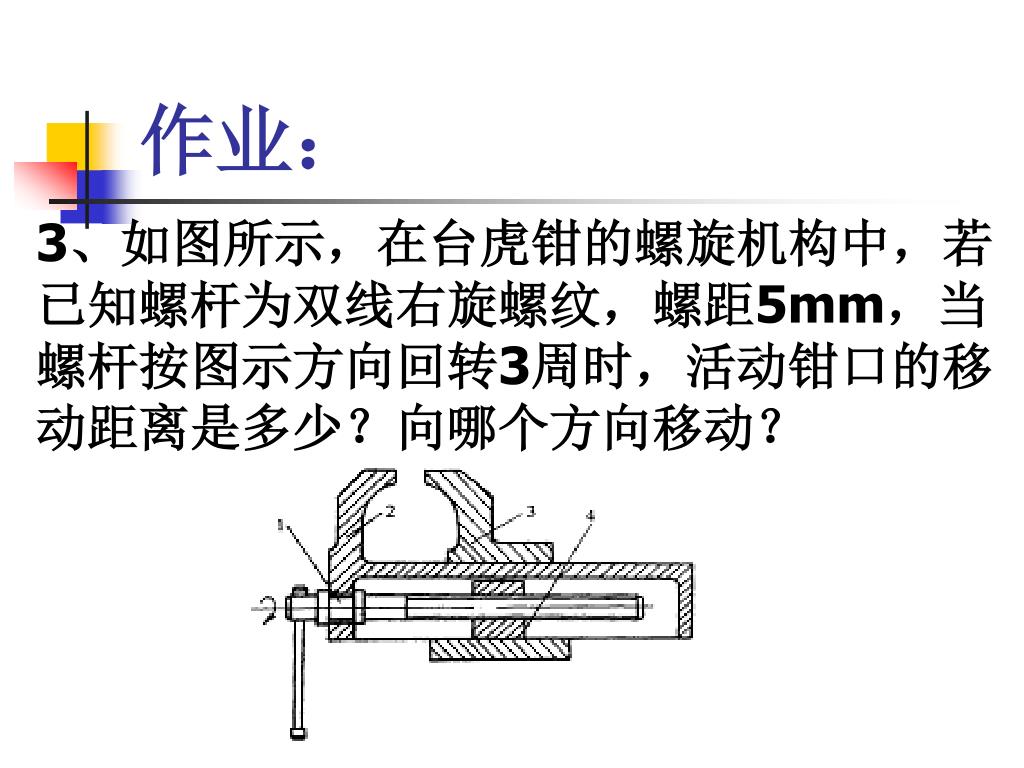

  15. 作业： 3、如图所示，在台虎钳的螺旋机构中，若已知螺杆为双线右旋螺纹，螺距5mm，当螺杆按图示方向回转3周时，活动钳口的移动距离是多少？向哪个方向移动？
