电磁感应现象与感应电流

1. 电磁感应现象与感应电流 四明职中 汪百春

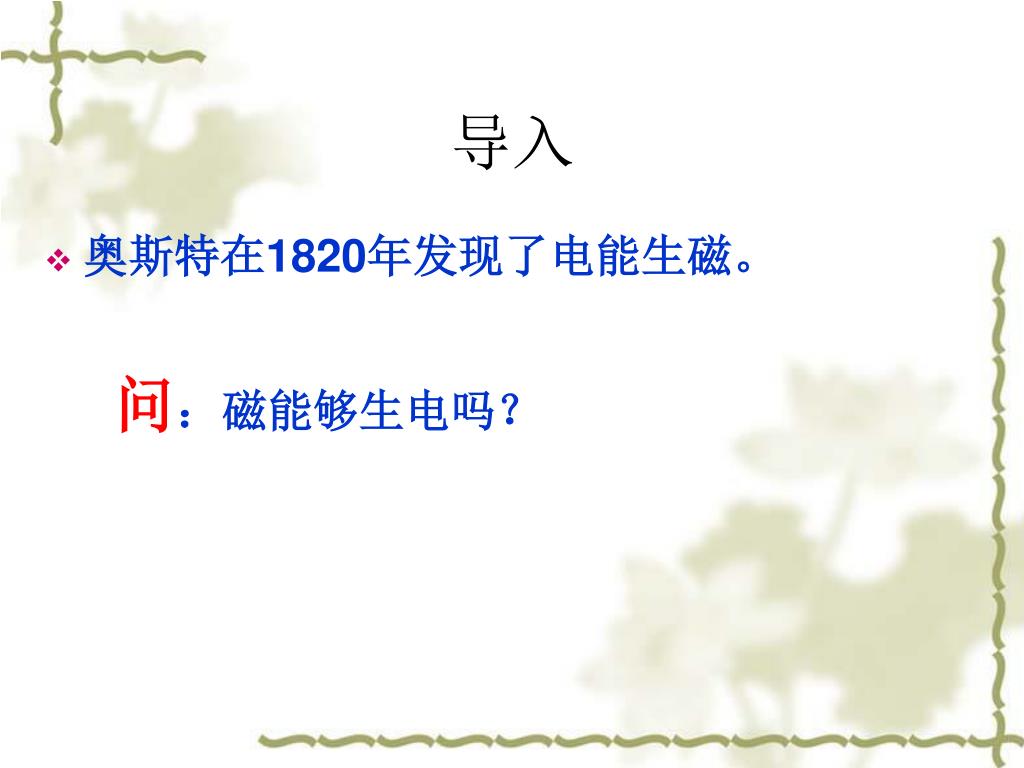

2. 导入 • 奥斯特在1820年发现了电能生磁。 问：磁能够生电吗？

3. 点击下图观看实验（有解说） 一、观察试验

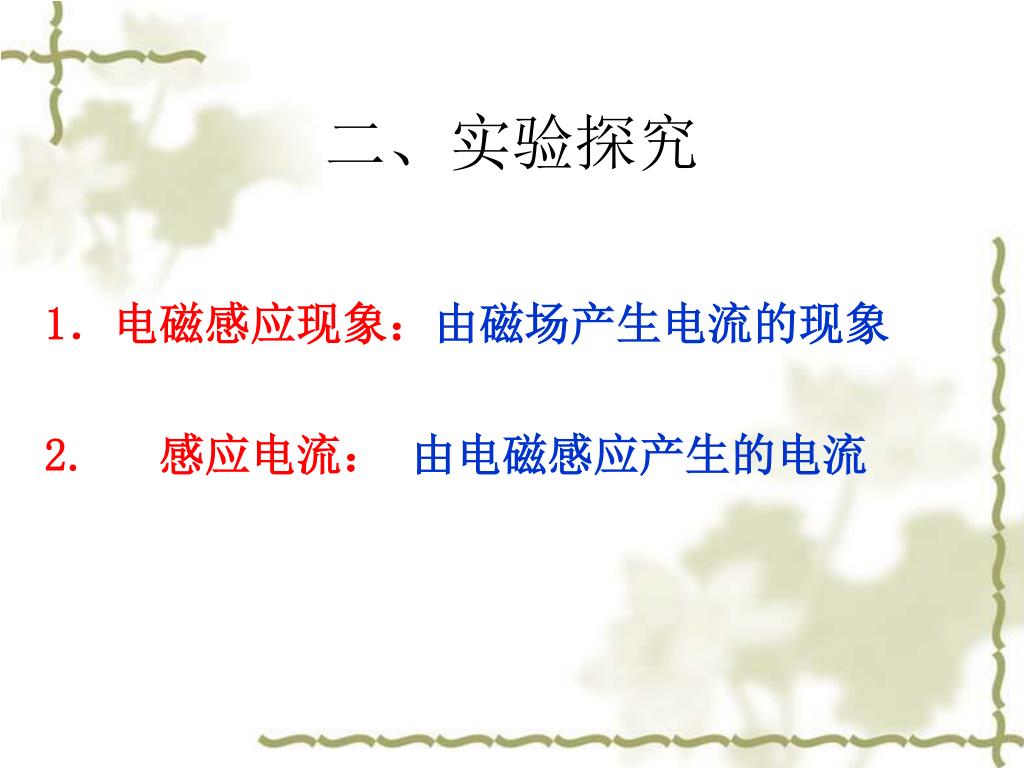

4. 二、实验探究 1．电磁感应现象：由磁场产生电流的现象 2. 感应电流：由电磁感应产生的电流

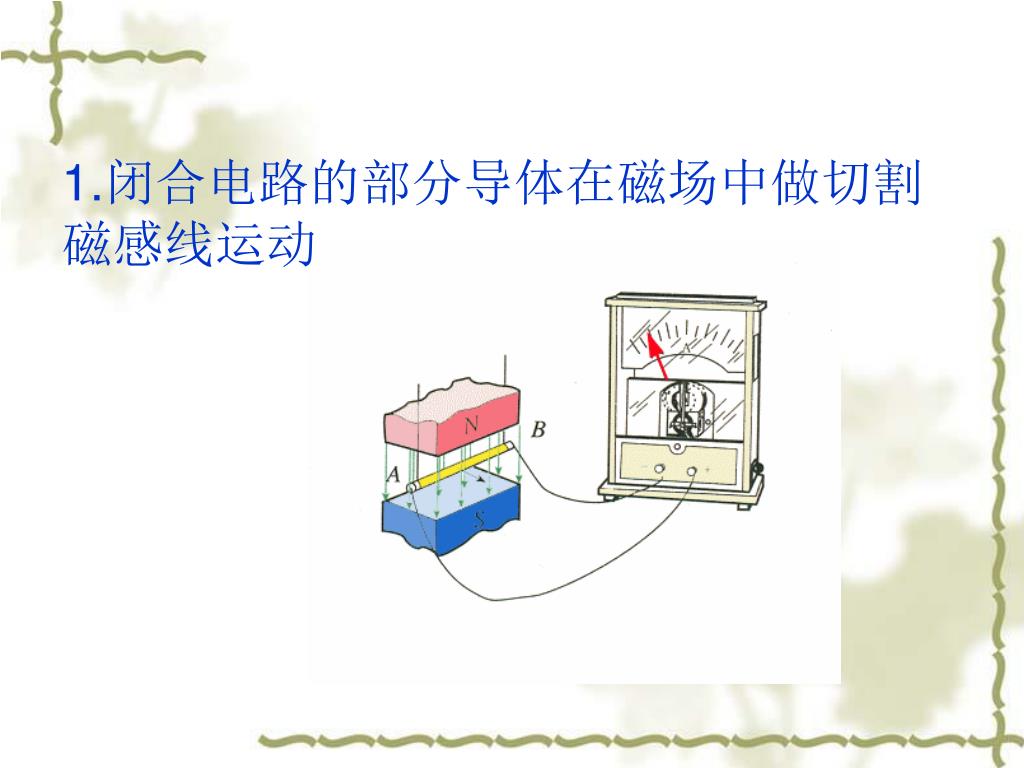

5. 1.闭合电路的部分导体在磁场中做切割磁感线运动1.闭合电路的部分导体在磁场中做切割磁感线运动

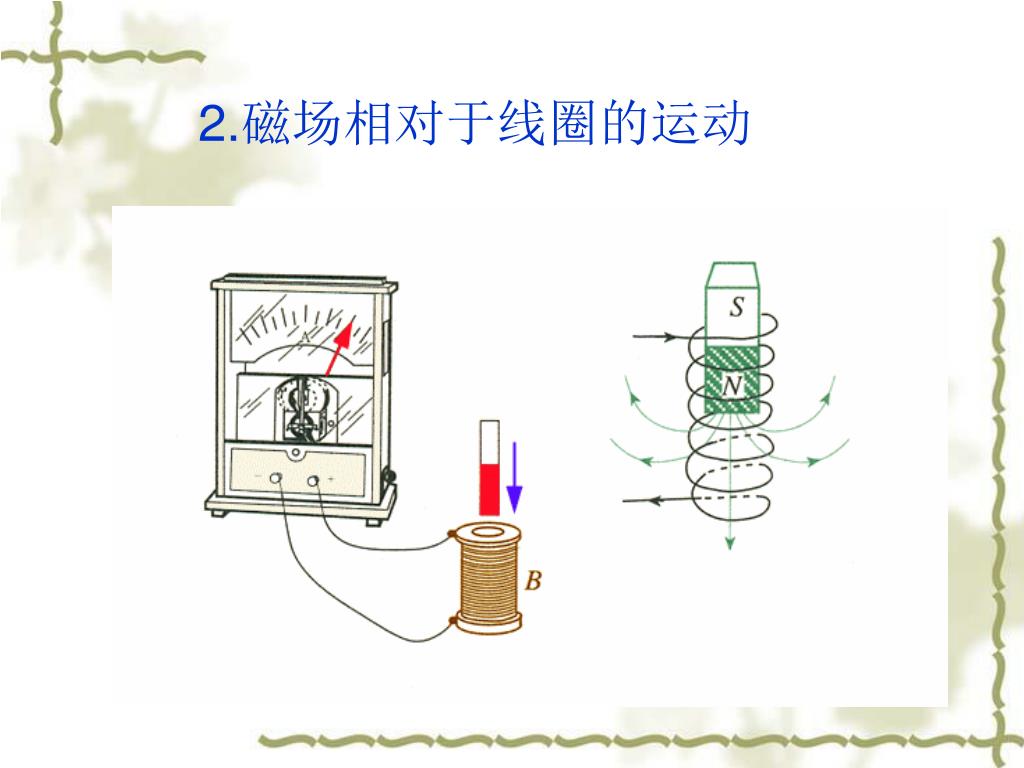

6. 2.磁场相对于线圈的运动

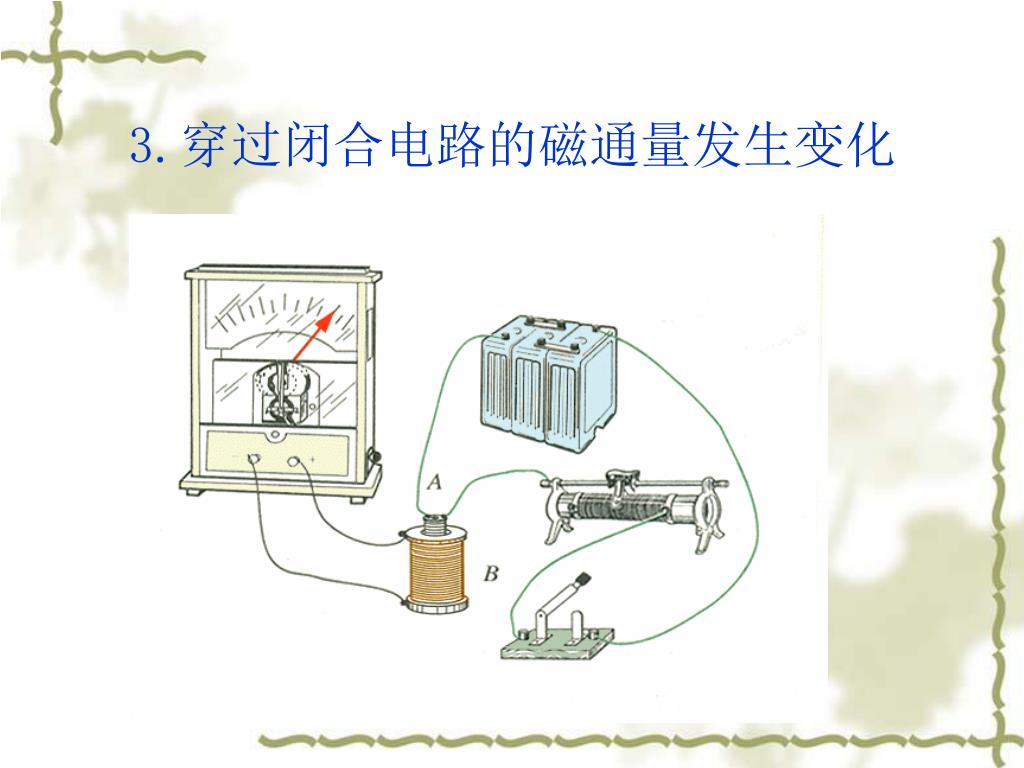

7. 3.穿过闭合电路的磁通量发生变化

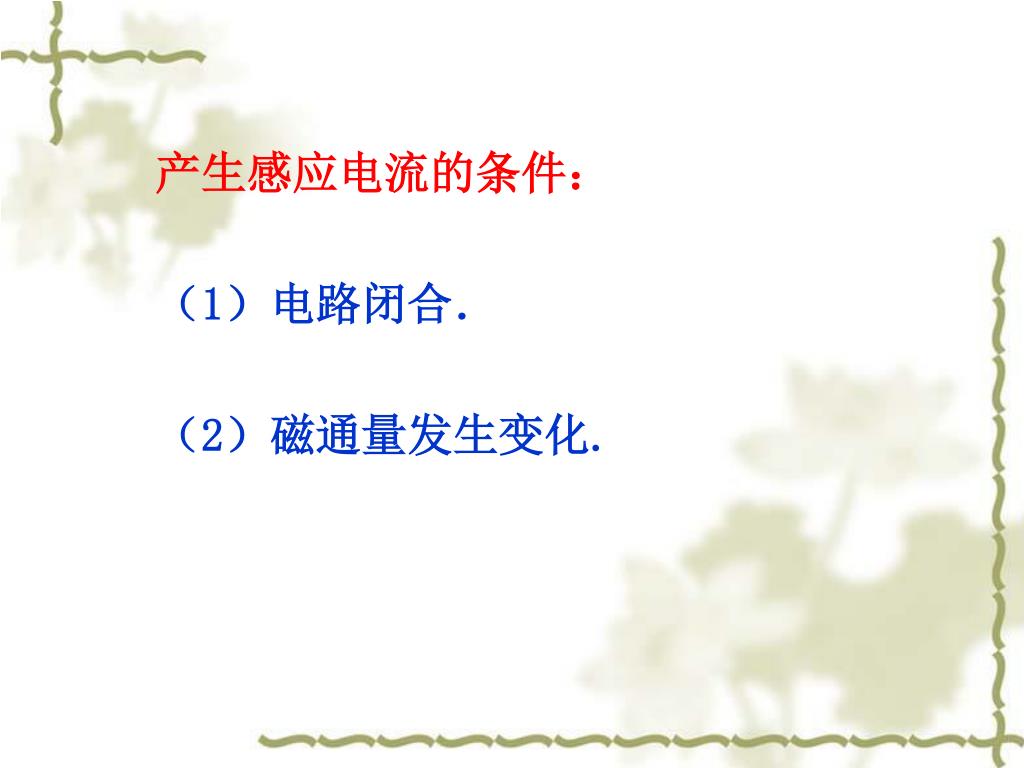

8. 产生感应电流的条件： （1）电路闭合． （2）磁通量发生变化.

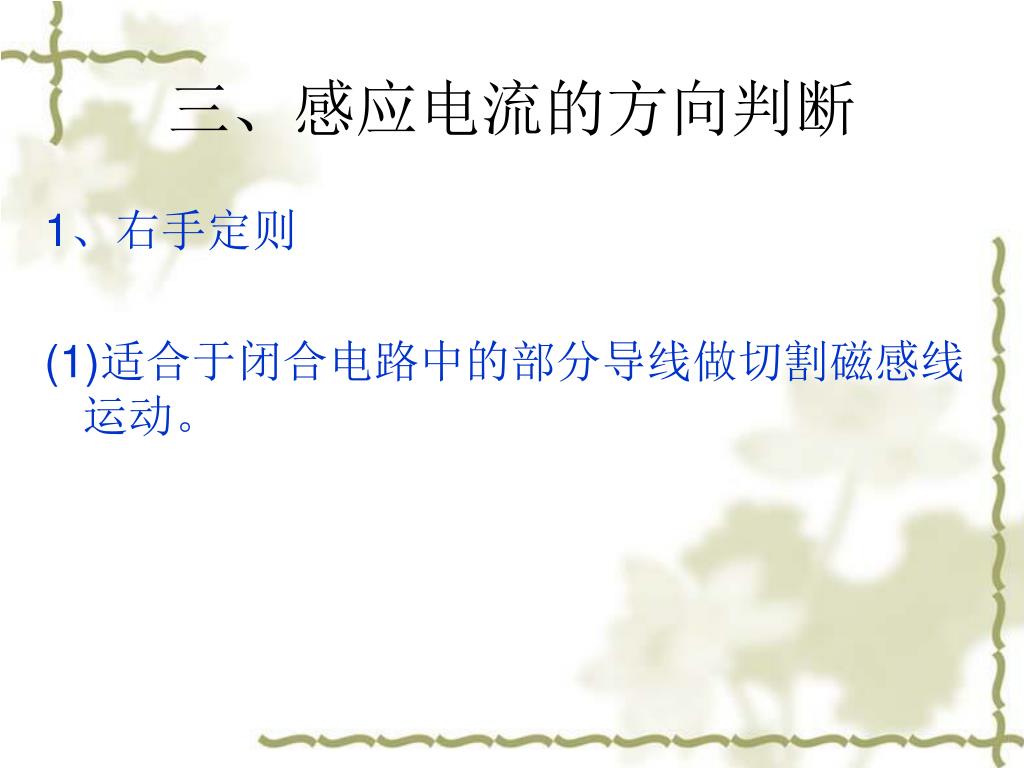

9. 三、感应电流的方向判断 1、右手定则 (1)适合于闭合电路中的部分导线做切割磁感线运动。

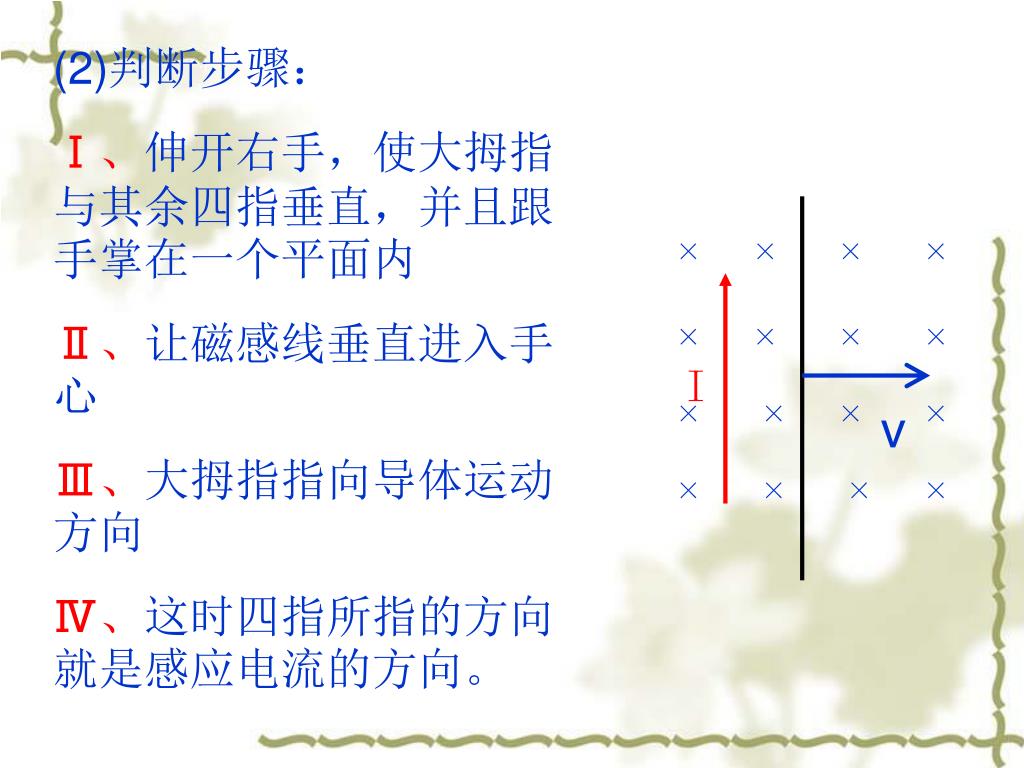

10. (2)判断步骤： Ⅰ、伸开右手，使大拇指与其余四指垂直，并且跟手掌在一个平面内 Ⅱ、让磁感线垂直进入手心 Ⅲ、大拇指指向导体运动方向 Ⅳ、这时四指所指的方向就是感应电流的方向。 × × × × × × × × I × × × v × × × × ×

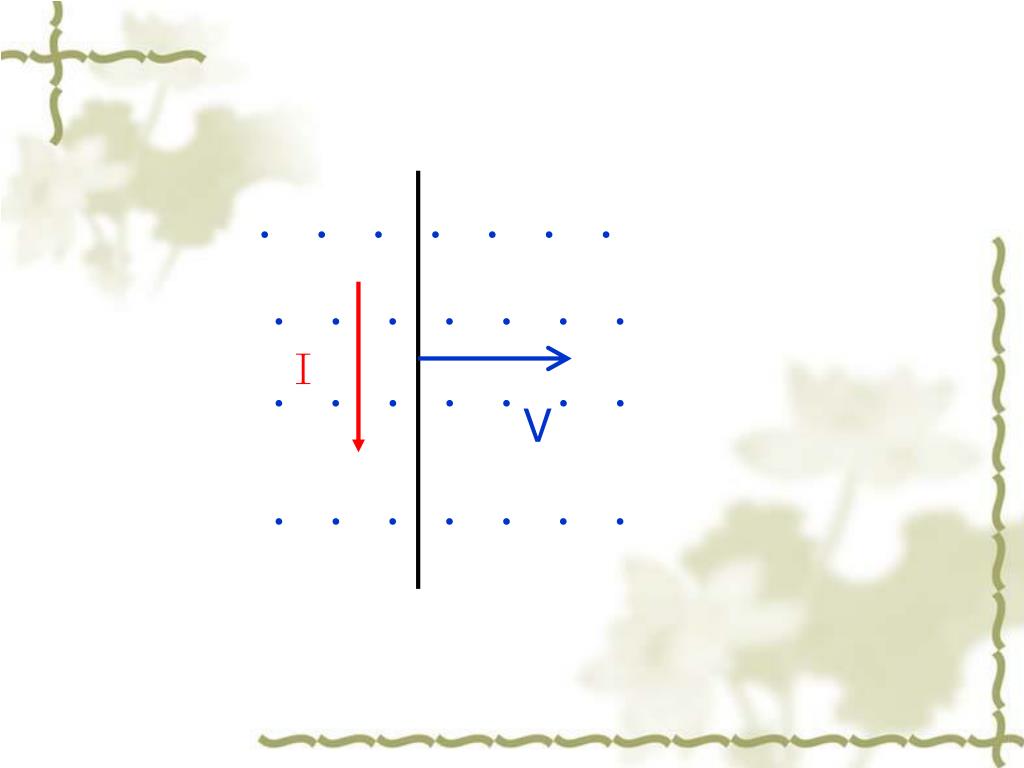

11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . I V

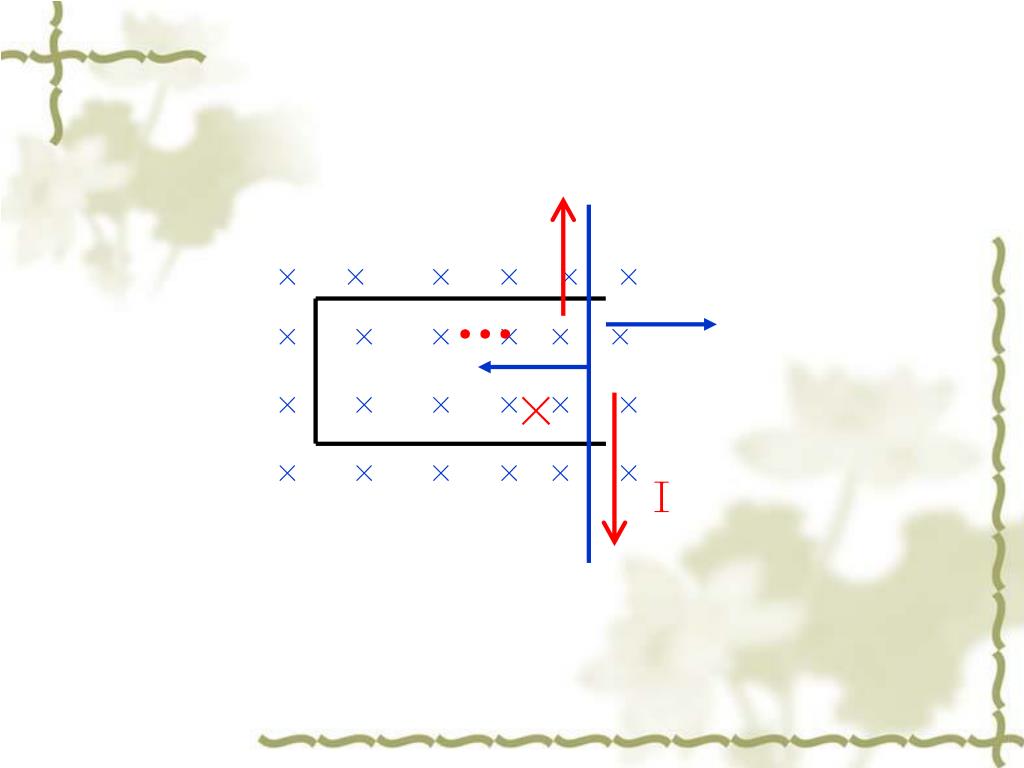

12. × × × × × × … × × × × × × × × × × × × × × × × × × × I

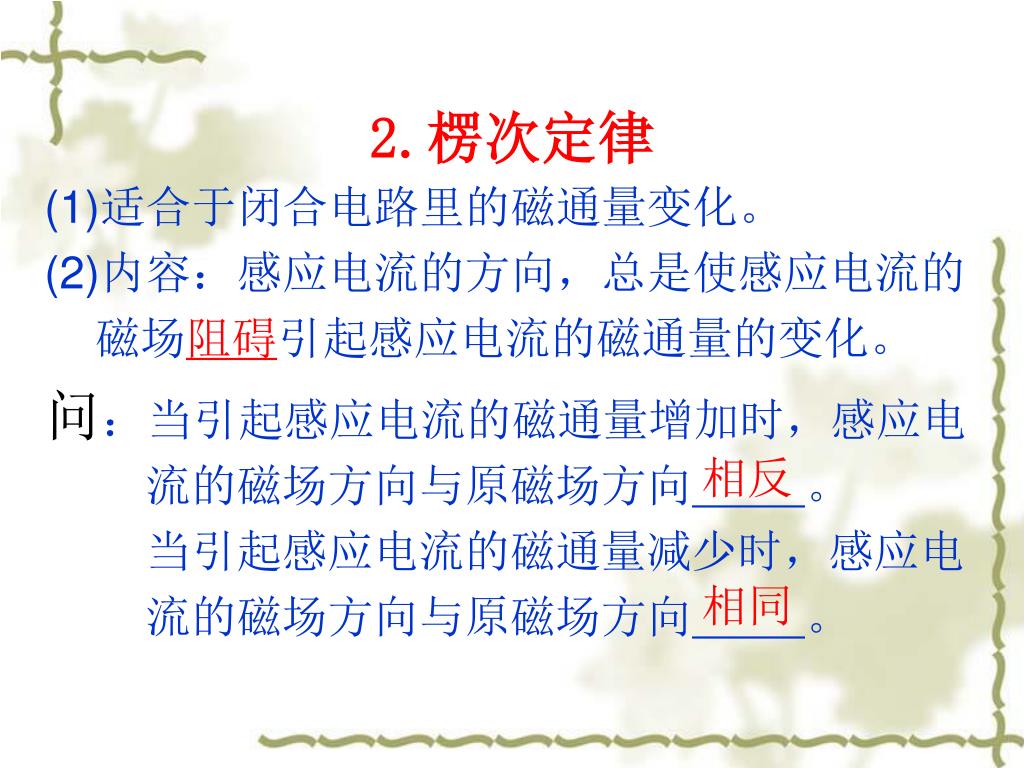

13. 2.楞次定律 (1)适合于闭合电路里的磁通量变化。 (2)内容：感应电流的方向，总是使感应电流的 磁场阻碍引起感应电流的磁通量的变化。 问：当引起感应电流的磁通量增加时，感应电 流的磁场方向与原磁场方向。 当引起感应电流的磁通量减少时，感应电 流的磁场方向与原磁场方向。 相反 相同

14. (3)判断步骤： Ⅰ、明确原来磁场的方向 Ⅱ、判断闭合电路的磁通是增加还是减少 Ⅲ、运用右手螺旋定则(电流的磁效应)来确定感应电流的方向

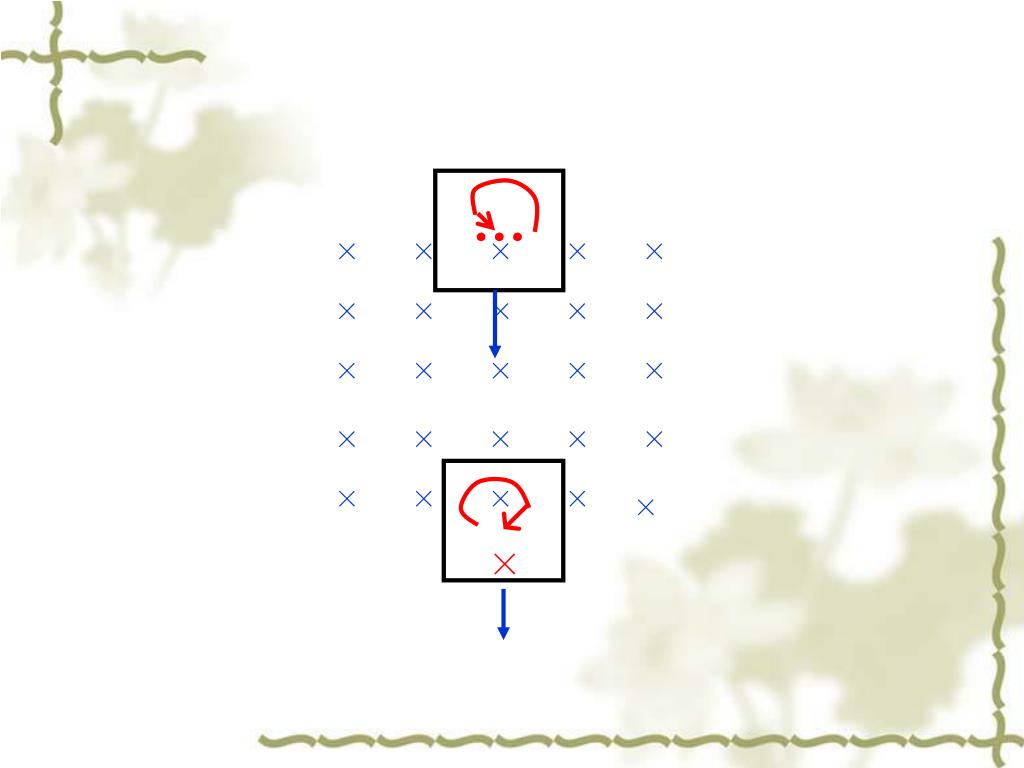

15. … × × × × × × × × × × × × × × × × × × × × × × × × × ×

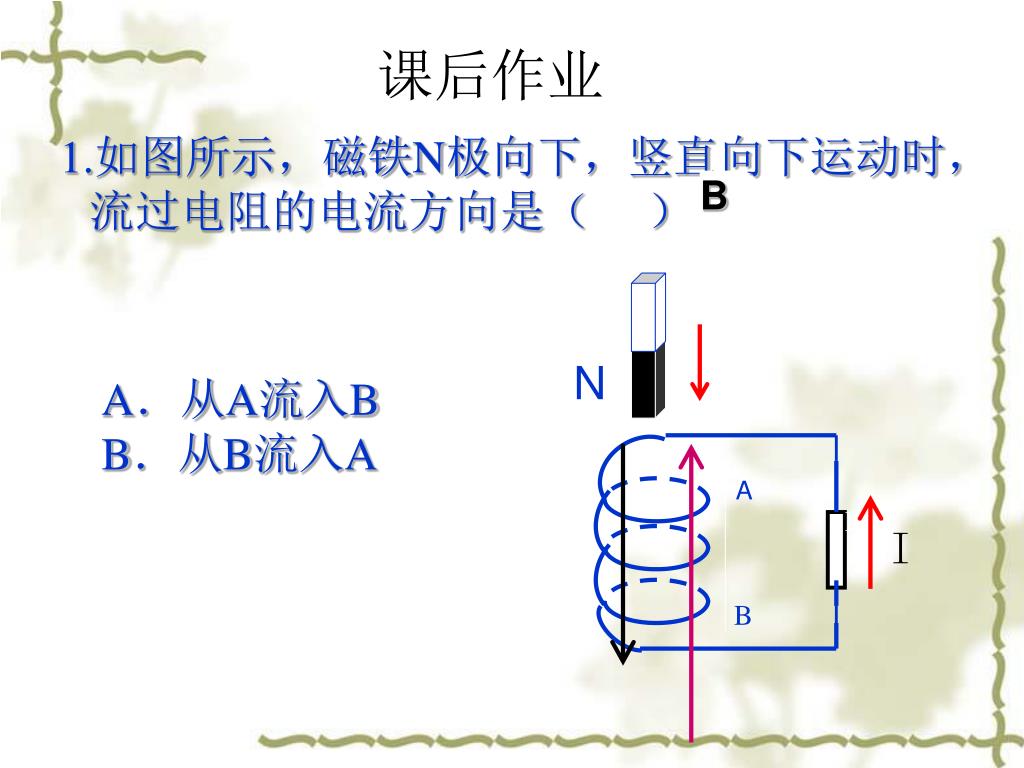

16. 课后作业 1.如图所示，磁铁N极向下，竖直向下运动时，流过电阻的电流方向是（ ） B A．从A流入B B．从B流入A N A R I B

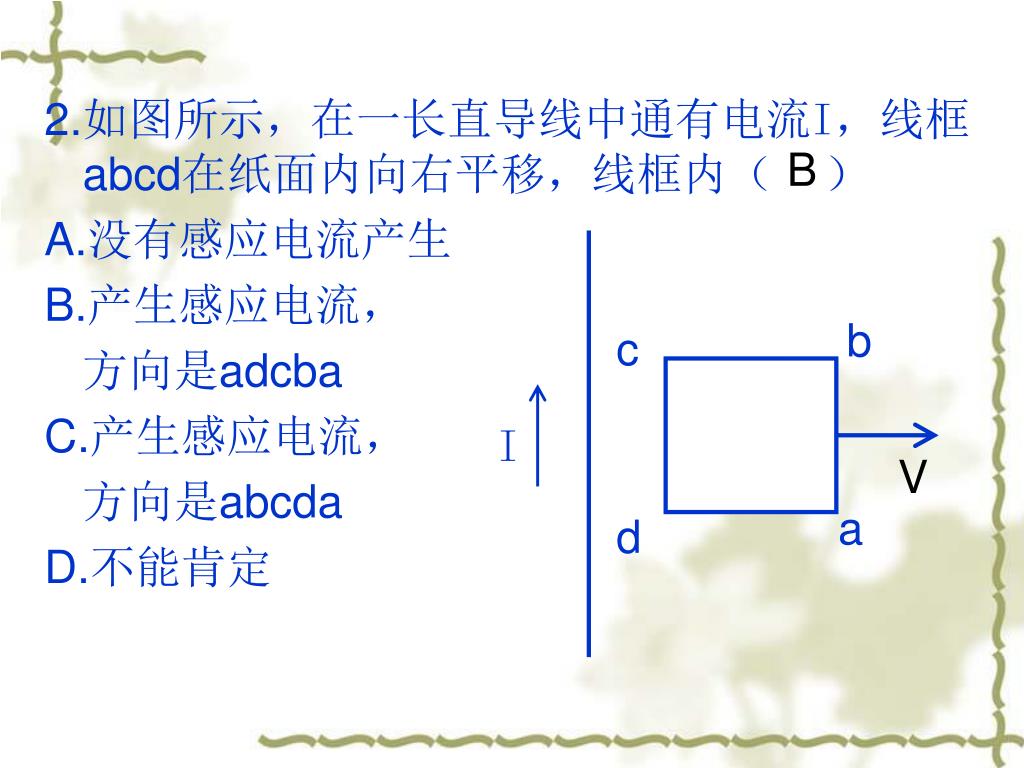

17. B 2.如图所示，在一长直导线中通有电流I，线框abcd在纸面内向右平移，线框内（ ） A.没有感应电流产生 B.产生感应电流， 方向是adcba C.产生感应电流， 方向是abcda D.不能肯定 b c I V a d
