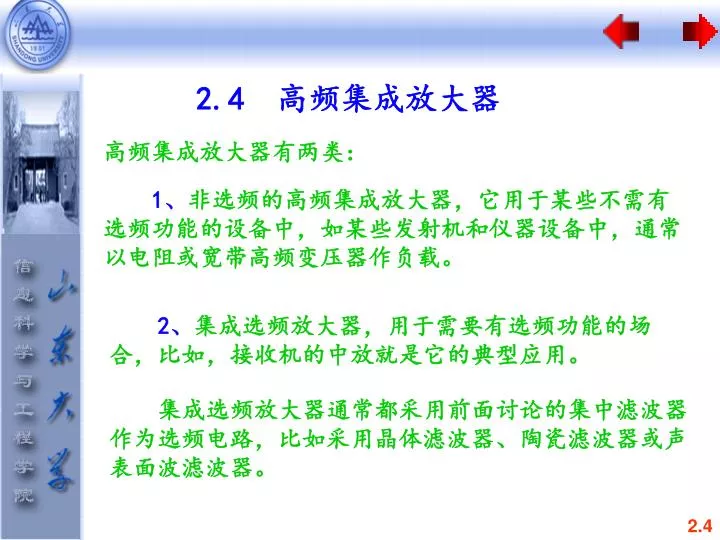

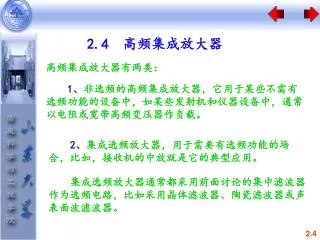

2.4 高频集成放大器 高频集成放大器有两类： 1、非选频的高频集成放大器，它用于某些不需有选频功能的设备中，如某些发射机和仪器设备中，通常以电阻或宽带高频变压器作负载。 2、集成选频放大器，用于需要有选频功能的场合，比如，接收机的中放就是它的典型应用。集成选频放大器通常都采用前面讨论的集中滤波器作为选频电路，比如采用晶体滤波器、陶瓷滤波器或声表面波滤波器。 2.4

与高频调谐放大器比较，它的主要优点是： • （1）采用集中放大与集中滤波，使高频放大器的两个主要功能分别由集成放大器与集中滤波器担任，这就使线路简单、性能稳定可靠，调整方便。 • （2）采用专门的选频滤波器，比调谐放大器有更好的频率特性，比如得到更小的矩形系数。还可以满足特殊频率特性的要求，如得到相对带宽为千分之几的窄带电路（晶体滤波器）和相对带宽大于百分之五十的宽带电路（声表面滤波器），或者有特殊选频要求的滤波器（如电视中频滤波器）。

（3）高频集成电路和集中选频滤波都是由专门单位设计生产的，对于线路和设备设计人员主要是选用和正确使用它。这就大大简化了放大器的设计和调整，从而缩短了线路和设备的设计和制作的周期。图2.4.1是集中选频放大器的组成示意图。图2.4.1（a）中，集中选频滤波器接于宽带集成放大器的后面，这是一种常用的接法。这种接法要注意的问题是，需要使集成放大器与集中滤波器之间实现阻抗匹配。 2.4

图2.4.1 集中选频放大器的组成示意图 图2.4.1(b)是另一种接法。集中滤波器放在宽带集成放大器的前面。 2.4

图2.4.2是国产FZ1集成放大电路，是属于利用负反馈展宽频带的放大器。它是两个晶体管组成的直接耦合放大器，电路中具有两级电流并联负反馈。从T2的发射极图2.4.2 集成宽频带放大器FZI内部电路和典型外接电路

电阻Re2上取得反馈信号经Rf反馈到输入端，而电容Ce和（Re1+Re2）并联，是为了使高频工作时反馈最小，以改善高频特性。另外，改变外接元件还可以调节放大器的其他性能。例如，在引线8和6之间接入电阻与Rf并联，可以增强反馈；在8和9之间串入不同阻值的电阻可以减小反馈；在2和3或3和4之间连接电阻，可以改变放大器的电压增益。 2.4

图2.4.3是国产ER4803是共射—共基集成宽频带放大器。该电路是由T1、T3（或T4）与T2、T6（或T5）组成共射—共基放大器，输出电压的特性由外电路控制。若外电路使Ib2=0，而 Ib1≠0时，D2和T4、T5截止。这时信号经T1、T3与T2、T6组成的共射—共基差分对放大后输出。若外电路使Ib1=0，而 Ib2≠0时，D1和T3、T6截止。这时信号经T1、T4与T2、T5组成的共射—共基差分对放大后输出。输出电压极性与上相反。Ce是MOS电容，用来补偿高频特性以展宽频带。这种集成电路常用于350MHz以上的宽带示波器中实现高、中、视频放大。 2.4

图2.4.3 国产ER4803的内部电路 2.4

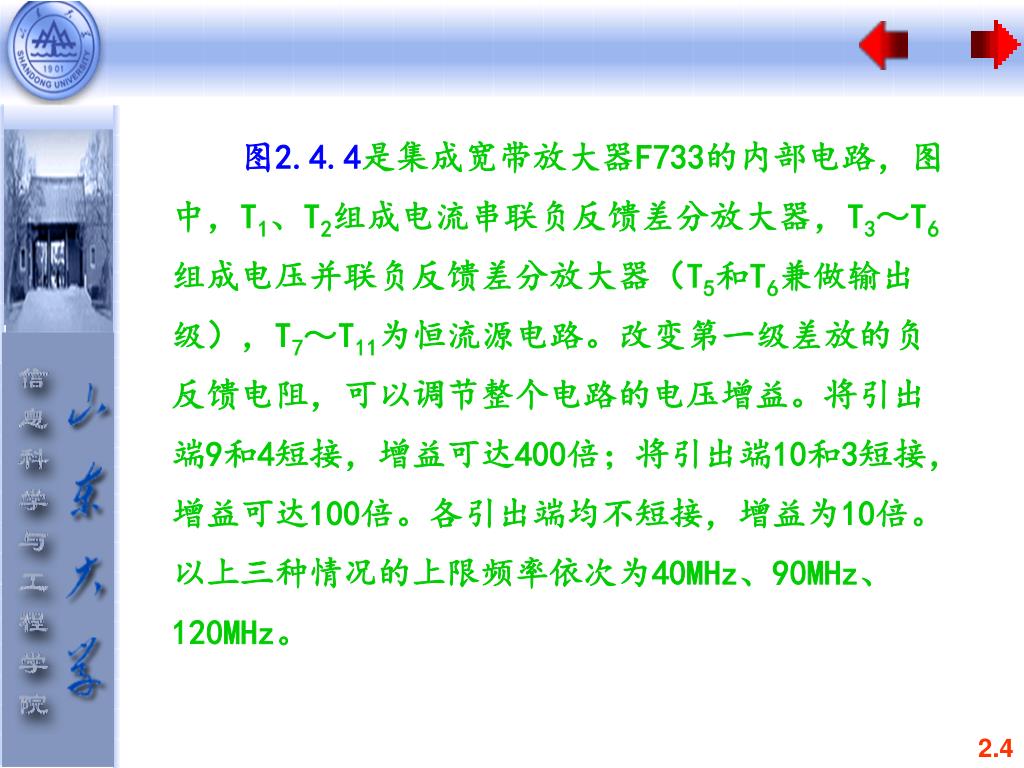

图2.4.4是集成宽带放大器F733的内部电路，图中，T1、T2组成电流串联负反馈差分放大器，T3～T6组成电压并联负反馈差分放大器（T5和T6兼做输出级），T7～T11为恒流源电路。改变第一级差放的负反馈电阻，可以调节整个电路的电压增益。将引出端9和4短接，增益可达400倍；将引出端10和3短接，增益可达100倍。各引出端均不短接，增益为10倍。以上三种情况的上限频率依次为40MHz、90MHz、120MHz。 2.4

图2.4. 4 集成宽带放大器F733的内部电路 2.4

图2.4.5给出了F733用作可调增益放大器时的典型接法。图中电位器R是用于调节电压增益和带宽的。当R调到零时，④与⑨短接，片内T1、T2发射极短接，增益最大，上限截止频率最低；当R调到最大时，片内T1、T2发射极之间共并接了5个电阻，即片内、、、和外接电位器R，这时交流负反馈最强，增益最小，上限截止频率最高。可见，这种接法使得电压增益和带宽连续可调。图2.4.5 F733外接电路图 2.4
