ヘリオトロンJにおける閉じ込め遷移に伴う熱流束変化の計測

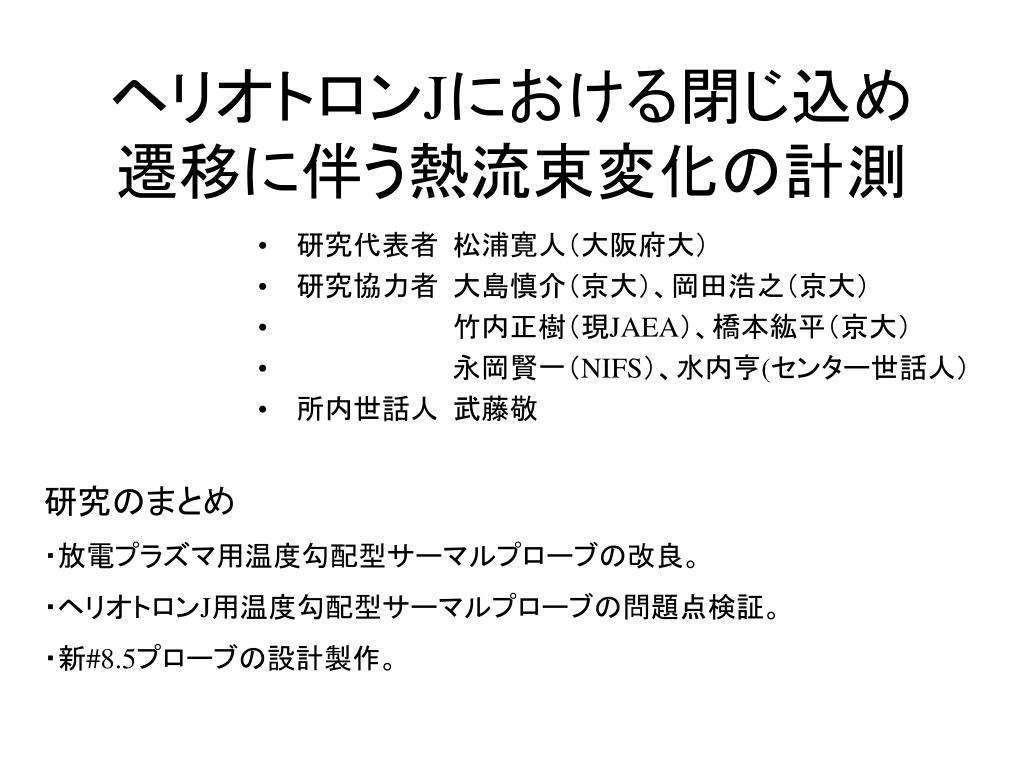

1. ヘリオトロンJにおける閉じ込め遷移に伴う熱流束変化の計測ヘリオトロンJにおける閉じ込め遷移に伴う熱流束変化の計測 • 研究代表者 松浦寛人（大阪府大） • 研究協力者 大島慎介（京大）、岡田浩之（京大） • 竹内正樹（現JAEA）、橋本紘平（京大） • 永岡賢一（NIFS）、水内亨(センター世話人） • 所内世話人 武藤敬 研究のまとめ ・放電プラズマ用温度勾配型サーマルプローブの改良。 ・ヘリオトロンJ用温度勾配型サーマルプローブの問題点検証。 ・新#8.5プローブの設計製作。

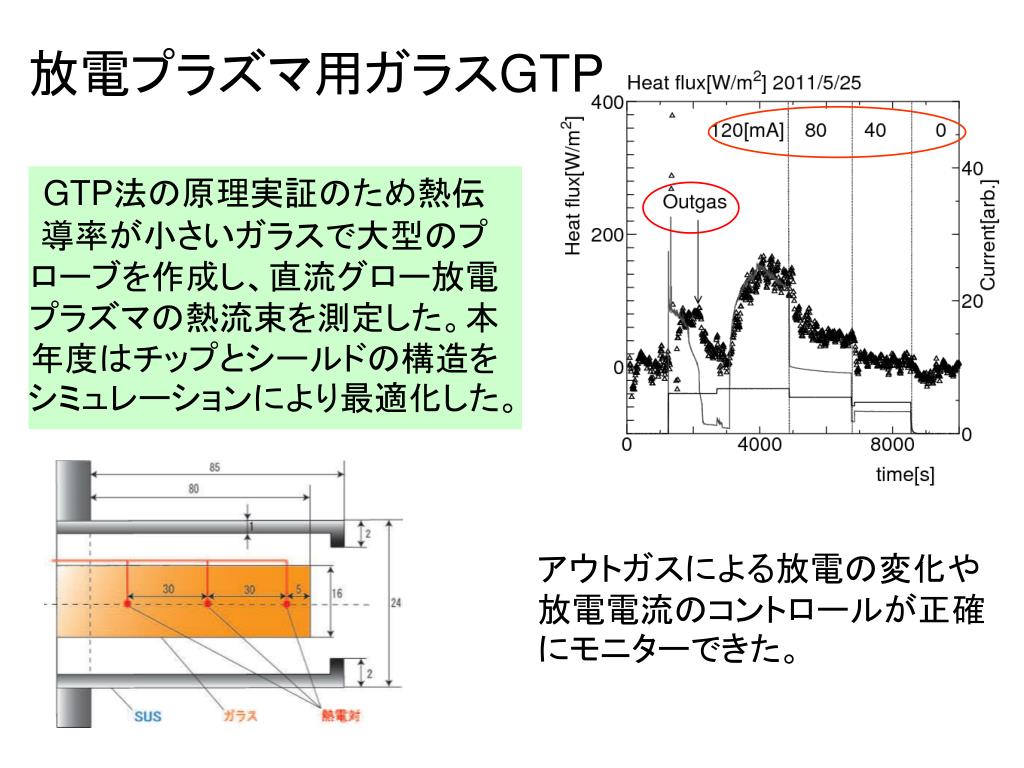

2. 放電プラズマ用ガラスGTP GTP法の原理実証のため熱伝導率が小さいガラスで大型のプローブを作成し、直流グロー放電プラズマの熱流束を測定した。本年度はチップとシールドの構造をシミュレーションにより最適化した。 アウトガスによる放電の変化や放電電流のコントロールが正確にモニターできた。

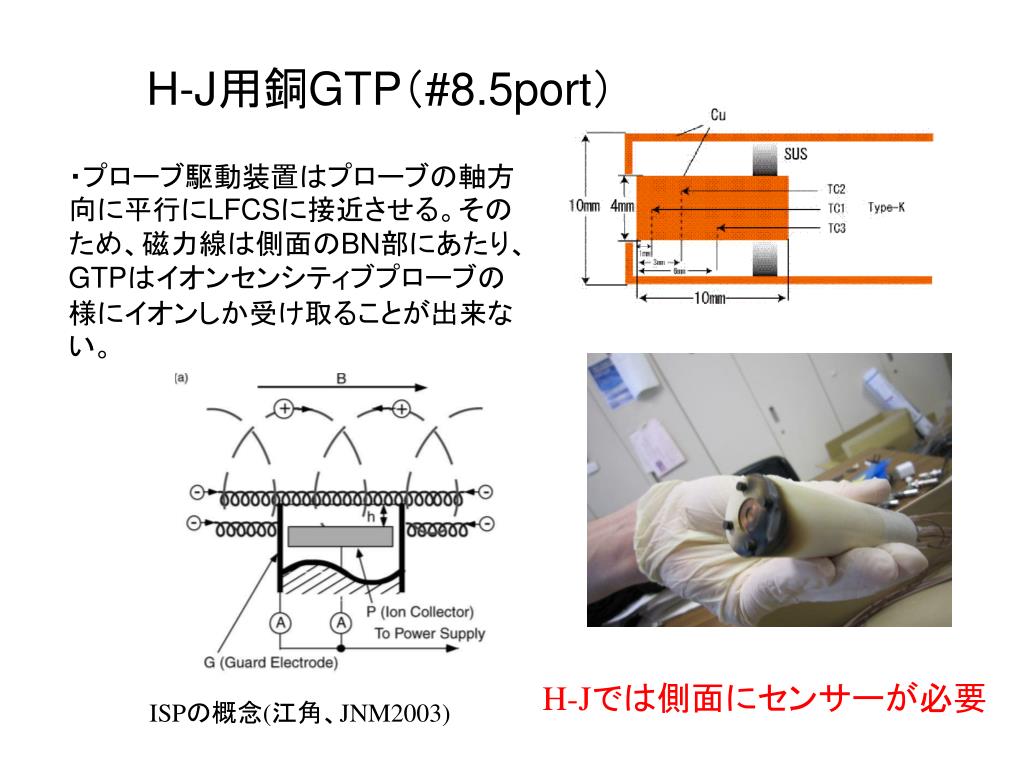

3. H-J用銅GTP（#8.5port） ・プローブ駆動装置はプローブの軸方向に平行にLFCSに接近させる。そのため、磁力線は側面のBN部にあたり、GTPはイオンセンシティブプローブの様にイオンしか受け取ることが出来ない。 H-Jでは側面にセンサーが必要 ISPの概念(江角、JNM2003)

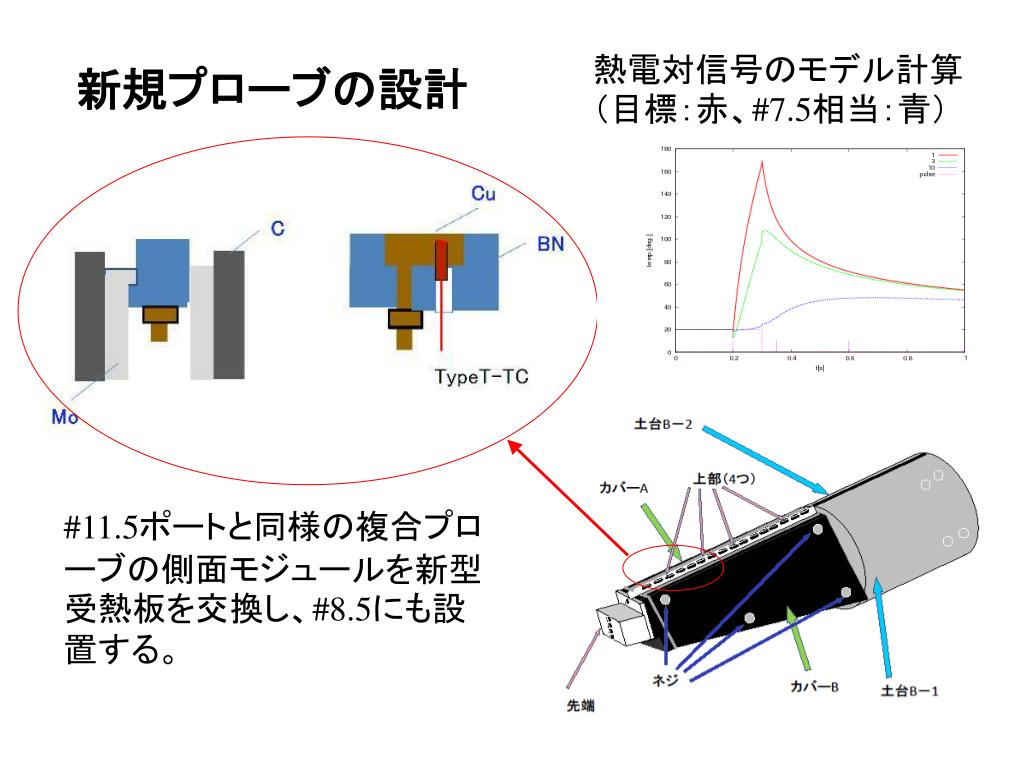

4. 熱電対信号のモデル計算（目標：赤、#7.5相当：青）熱電対信号のモデル計算（目標：赤、#7.5相当：青） 新規プローブの設計 #11.5ポートと同様の複合プローブの側面モジュールを新型受熱板を交換し、#8.5にも設置する。 土台B－2 土台B－2 上部（4つ） 上部（4つ） カバーA カバーA ネジ ネジ カバーB カバーB 土台B－1 土台B－1 先端 先端 注1）「土台A」は「カバーA」の手前側にあり、この図では見えません。 注2）言い忘れていましたが、「ネジ」の部分は全てキリ穴で 長いネジを通し反対側からナットで固定することを考えています。 注1）「土台A」は「カバーA」の手前側にあり、この図では見えません。 注2）言い忘れていましたが、「ネジ」の部分は全てキリ穴で 長いネジを通し反対側からナットで固定することを考えています。
