Presentation Transcript
slide2

Halogenspot

UNI - FLEXHalogenlampe 10W

Til ind – og underbygning

Indbygget

Underbygget

slide3

Mærkning

=

Overholder:

Lavvoltsdirektivet

EMC-direktivet

slide4

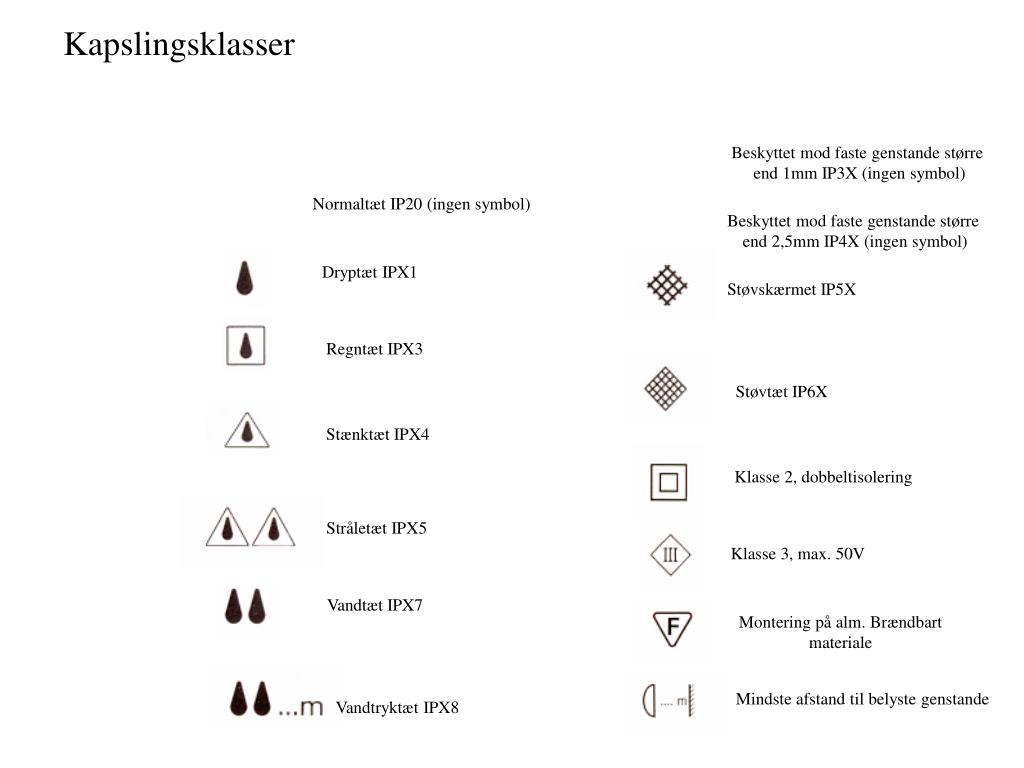

Kapslingsklasser

Beskyttet mod faste genstande større

end 1mm IP3X (ingen symbol)

Normaltæt IP20 (ingen symbol)

Beskyttet mod faste genstande større

end 2,5mm IP4X (ingen symbol)

Dryptæt IPX1

Støvskærmet IP5X

Regntæt IPX3

Støvtæt IP6X

Stænktæt IPX4

Klasse 2, dobbeltisolering

Stråletæt IPX5

Klasse 3, max. 50V

Vandtæt IPX7

Montering på alm. Brændbart materiale

Mindste afstand til belyste genstande

Vandtryktæt IPX8

slide5

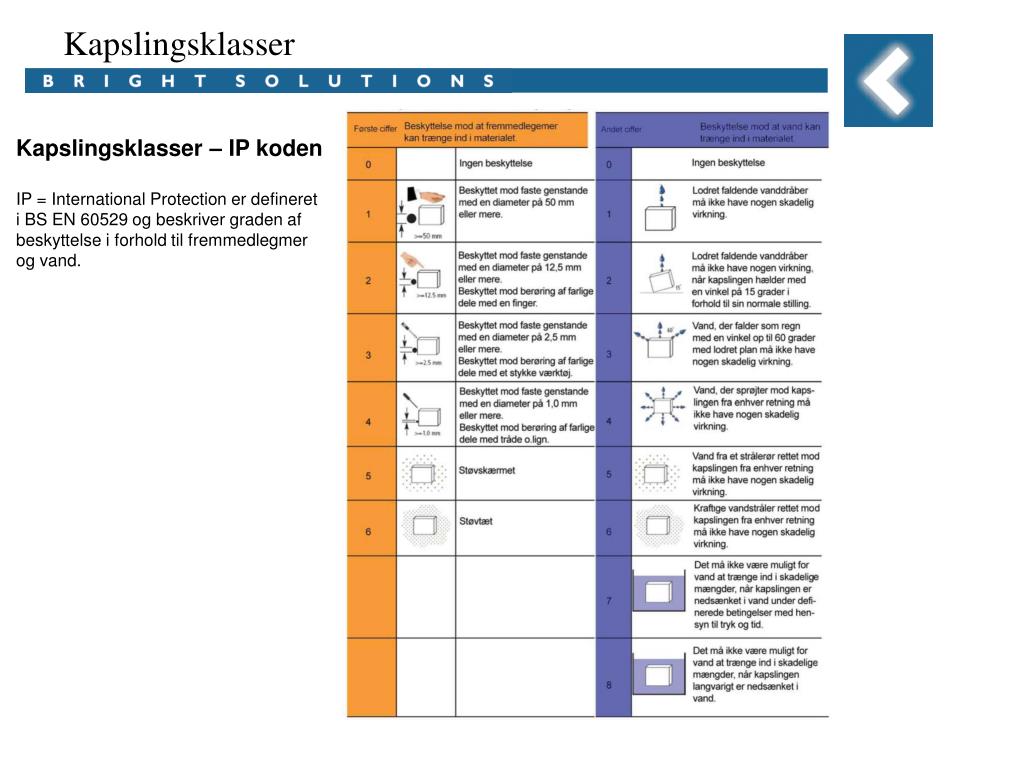

Kapslingsklasser

Kapslingsklasser – IP koden

IP = International Protection er defineret i BS EN 60529 og beskriver graden af beskyttelse i forhold til fremmedlegmer og vand.

slide6

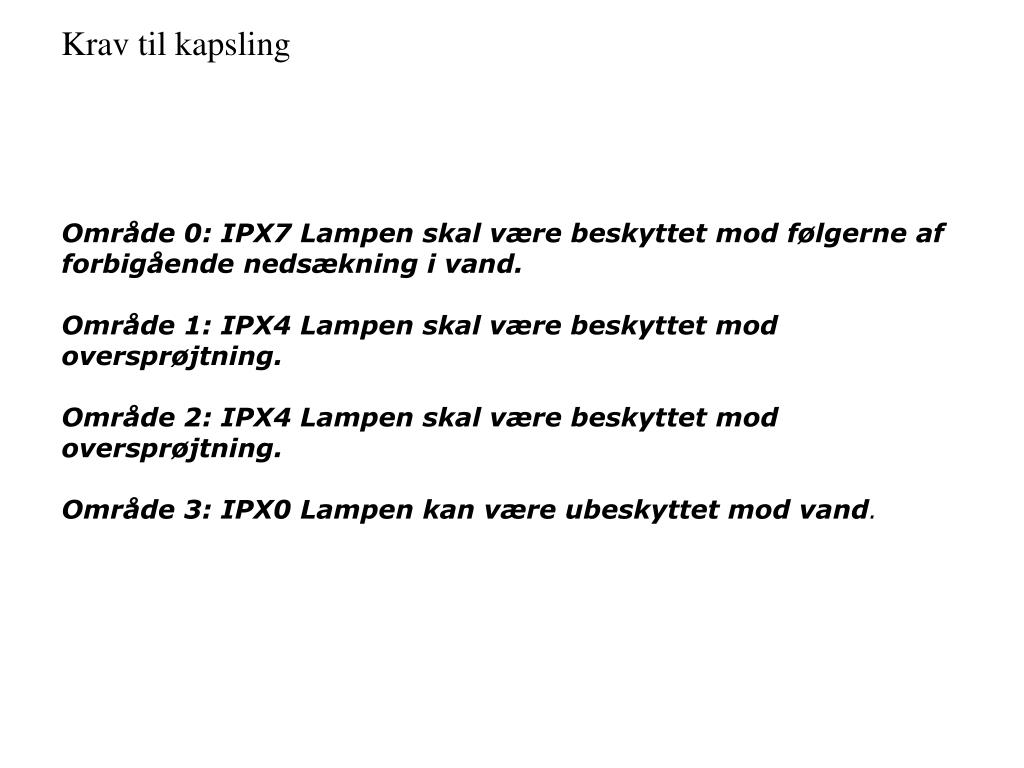

Krav til kapsling

Område 0: IPX7 Lampen skal være beskyttet mod følgerne afforbigående nedsækning i vand.

Område 1: IPX4 Lampen skal være beskyttet mod oversprøjtning.

Område 2: IPX4 Lampen skal være beskyttet mod oversprøjtning.

Område 3: IPX0 Lampen kan være ubeskyttetmod vand.

slide7

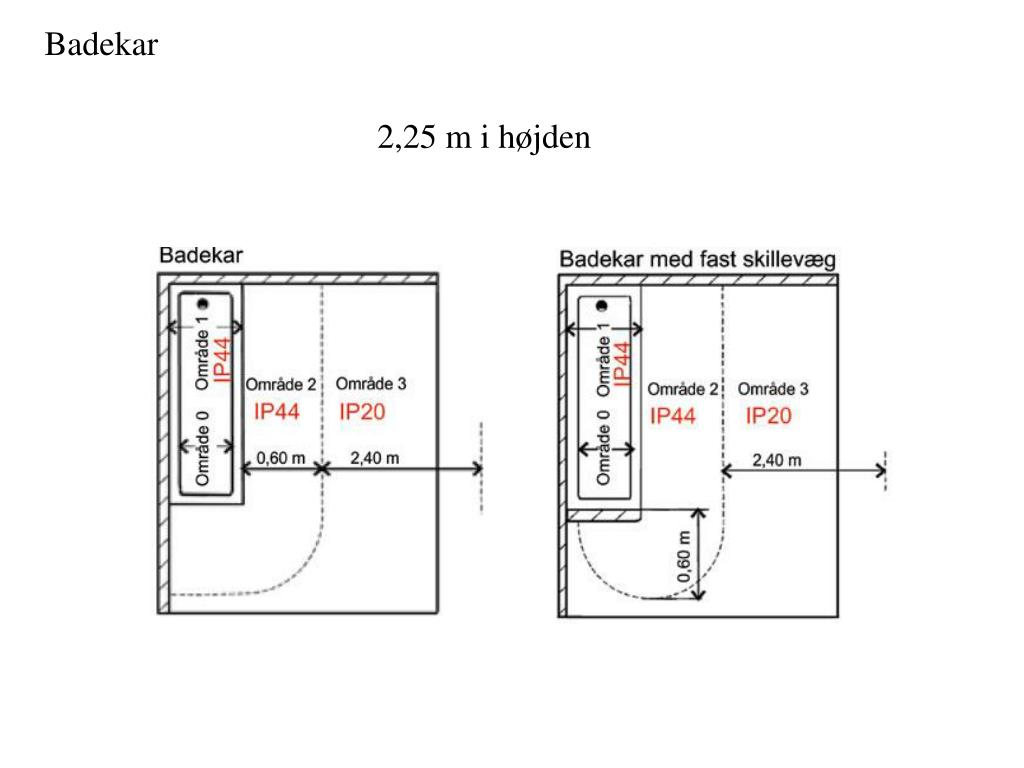

Badekar

2,25 m i højden

slide8

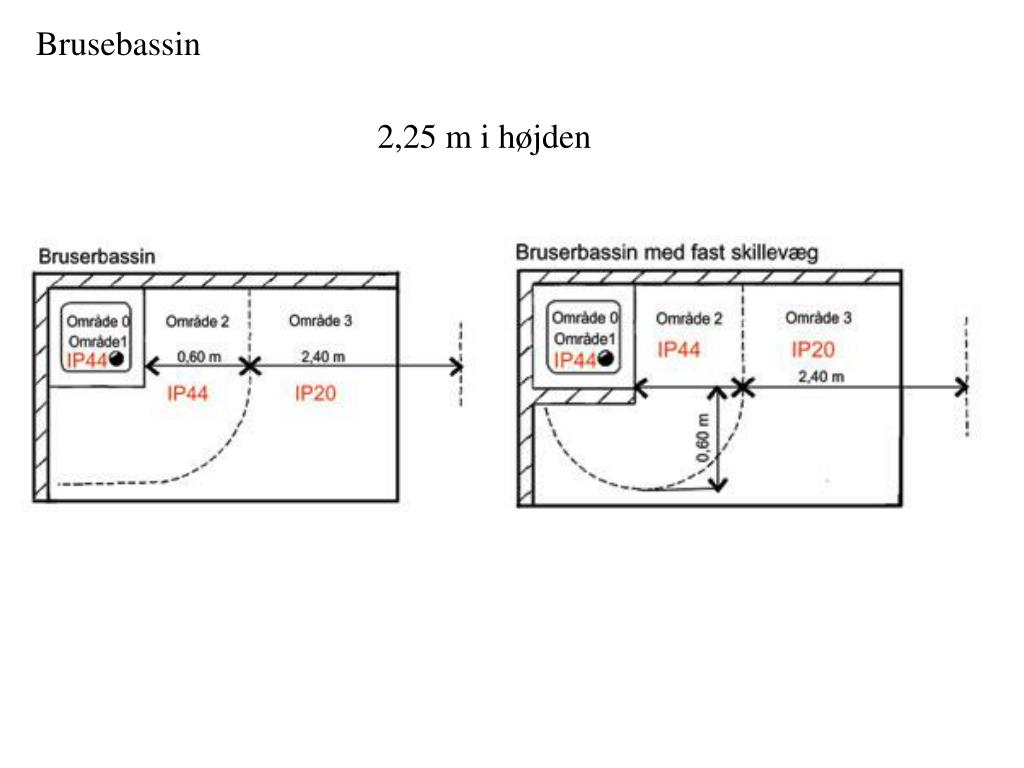

Brusebassin

2,25 m i højden

slide9

Bruser

2,25 m i højden

slide10

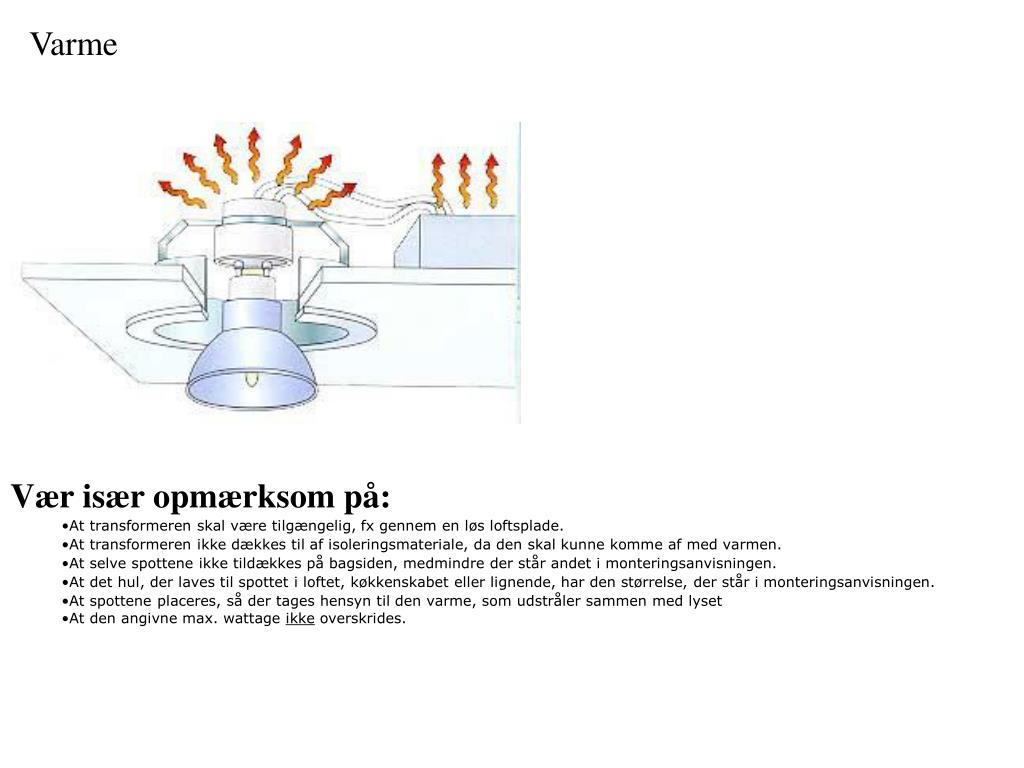

Varme

  • Vær især opmærksom på:
    • At transformeren skal være tilgængelig, fx gennem en løs loftsplade.
    • At transformeren ikke dækkes til af isoleringsmateriale, da den skal kunne komme af med varmen.
    • At selve spottene ikke tildækkes på bagsiden, medmindre der står andet i monteringsanvisningen.
    • At det hul, der laves til spottet i loftet, køkkenskabet eller lignende, har den størrelse, der står i monteringsanvisningen.
    • At spottene placeres, så der tages hensyn til den varme, som udstråler sammen med lyset
    • At den angivnemax. wattage ikke overskrides.
slide11

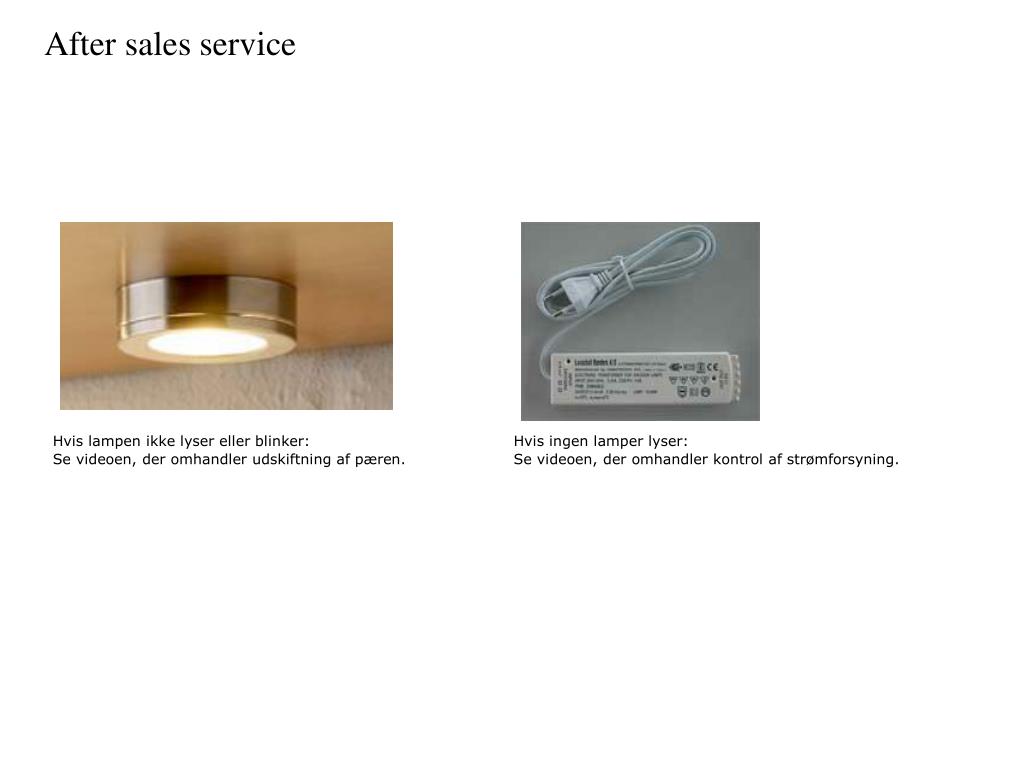

After sales service

Hvis lampen ikke lyser eller blinker: Se videoen, der omhandler udskiftning af pæren.

Hvis ingen lamper lyser: Se videoen, der omhandler kontrol af strømforsyning.

slide13

Data ved forskellige lampespændinger

180

1000

Levetid

Lumens

160

Watt

140

300

200

120

Amp

100

100

80

80

50

60

20

40

11,4 V

20

10

60

70

80

90

100

110

120

130
