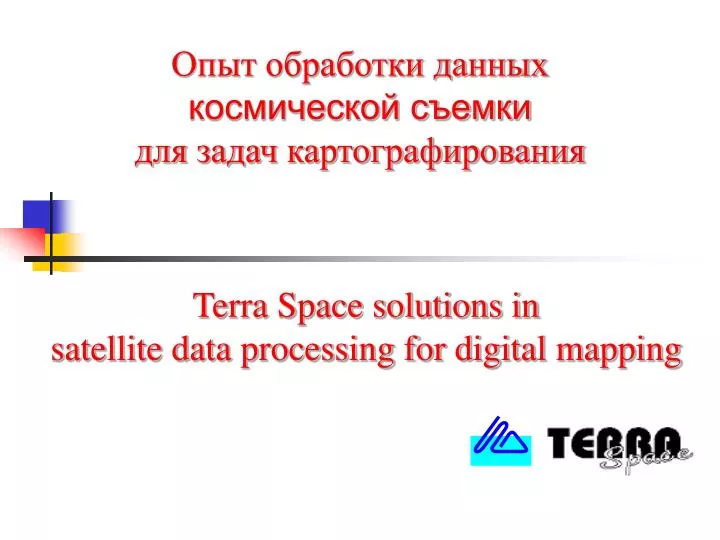

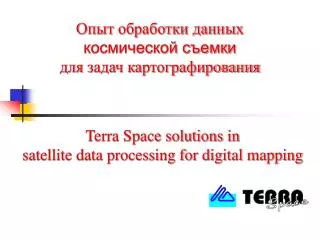

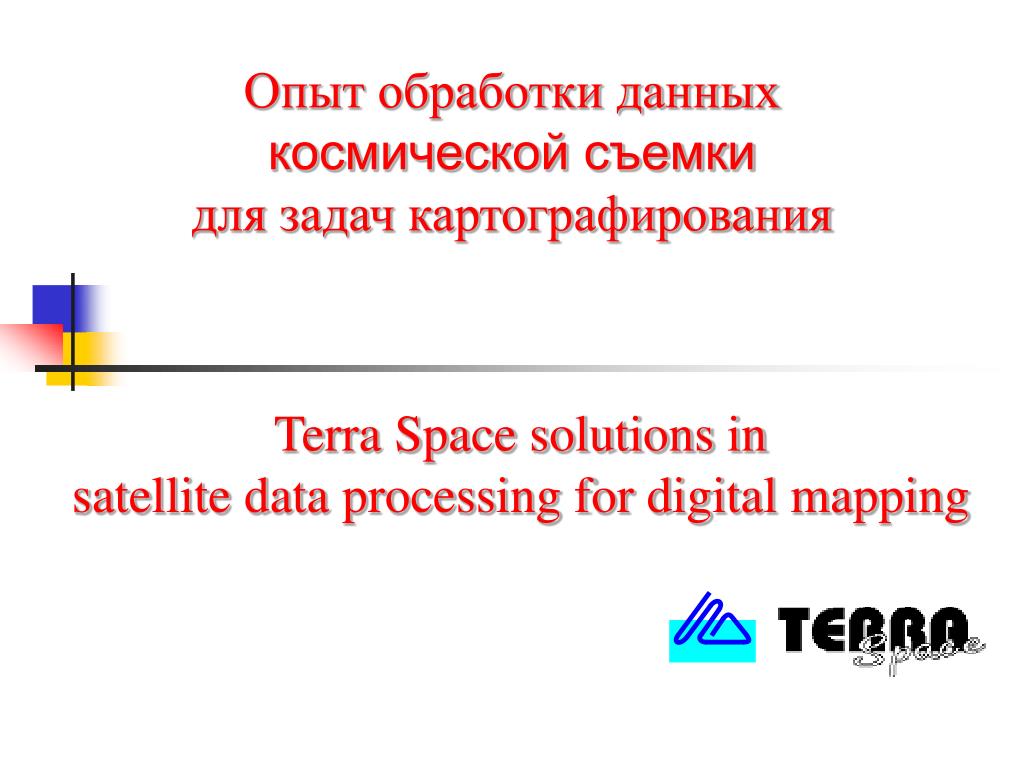

  1. Опыт обработки данных космической съемки для задач картографирования Terra Space solutions in satellite data processing for digital mapping

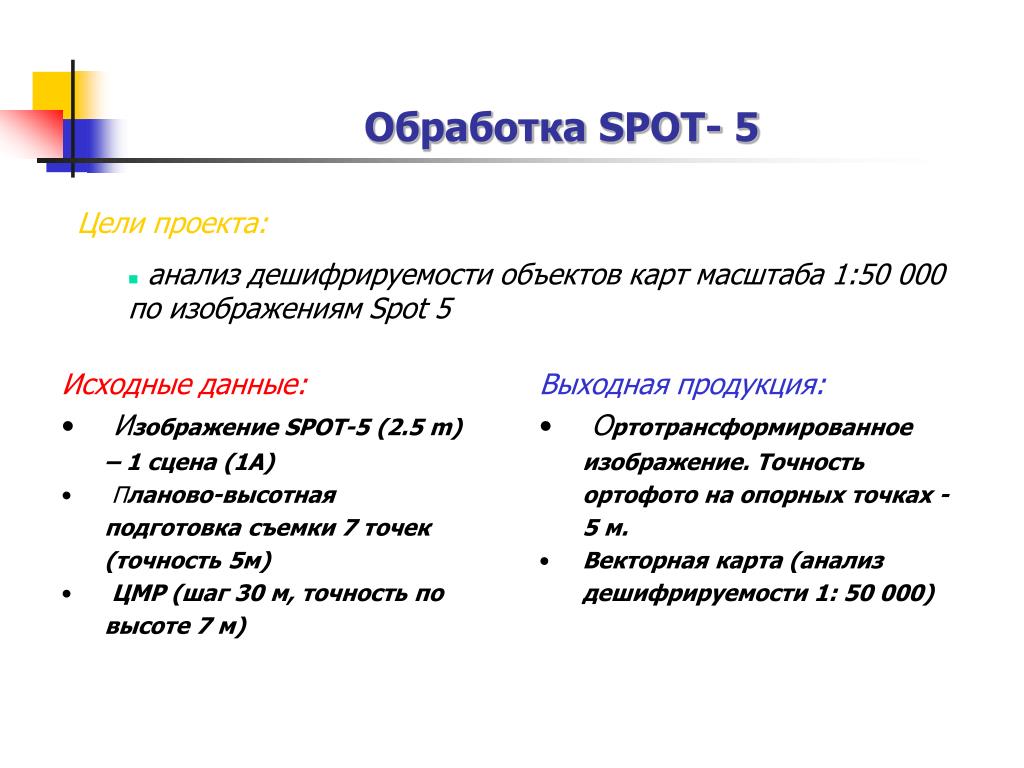

  2. Обработка SPOT- 5 Цели проекта: • анализ дешифрируемости объектов карт масштаба 1:50 000 по изображениям Spot 5 • Исходные данные: • Изображение SPOT-5(2.5 m) – 1 сцена (1А) • Планово-высотная подготовка съемки 7 точек (точность 5м) • ЦМР (шаг 30 м, точность по высоте 7 м) • Выходная продукция: • Ортотрансформированное изображение.Точность ортофото на опорных точках - 5 м. • Векторная карта (анализ дешифрируемости 1: 50 000)

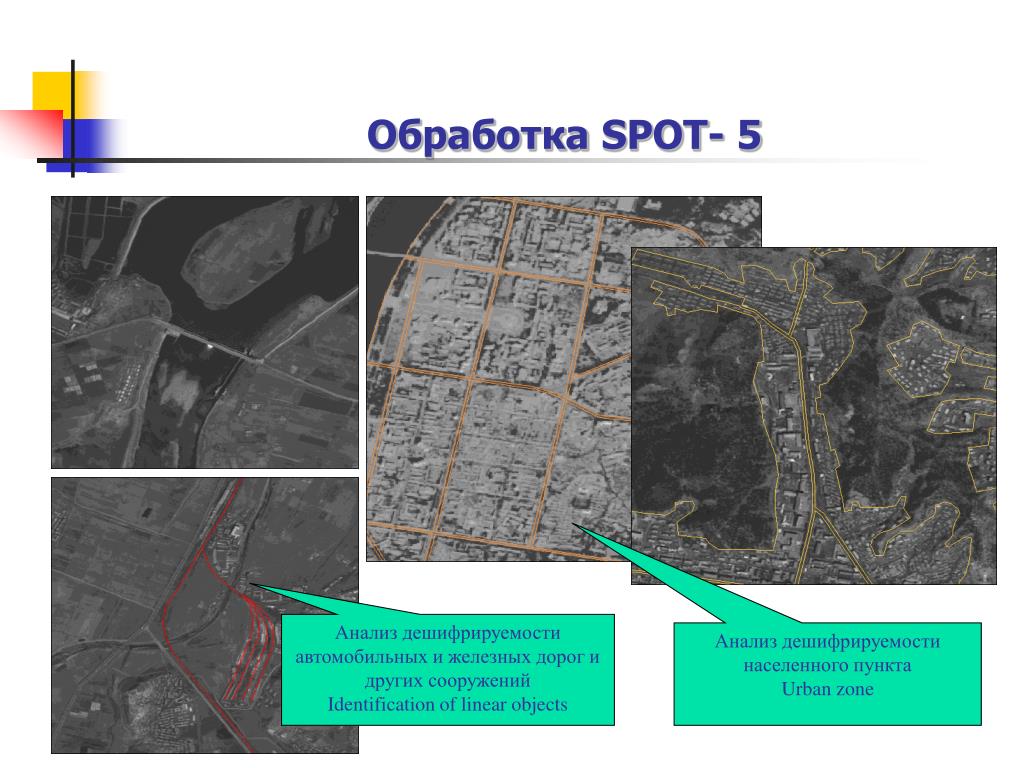

  3. Обработка SPOT- 5 Анализ дешифрируемости автомобильных и железных дорог и других сооружений Identification of linear objects Анализ дешифрируемости населенного пункта Urban zone

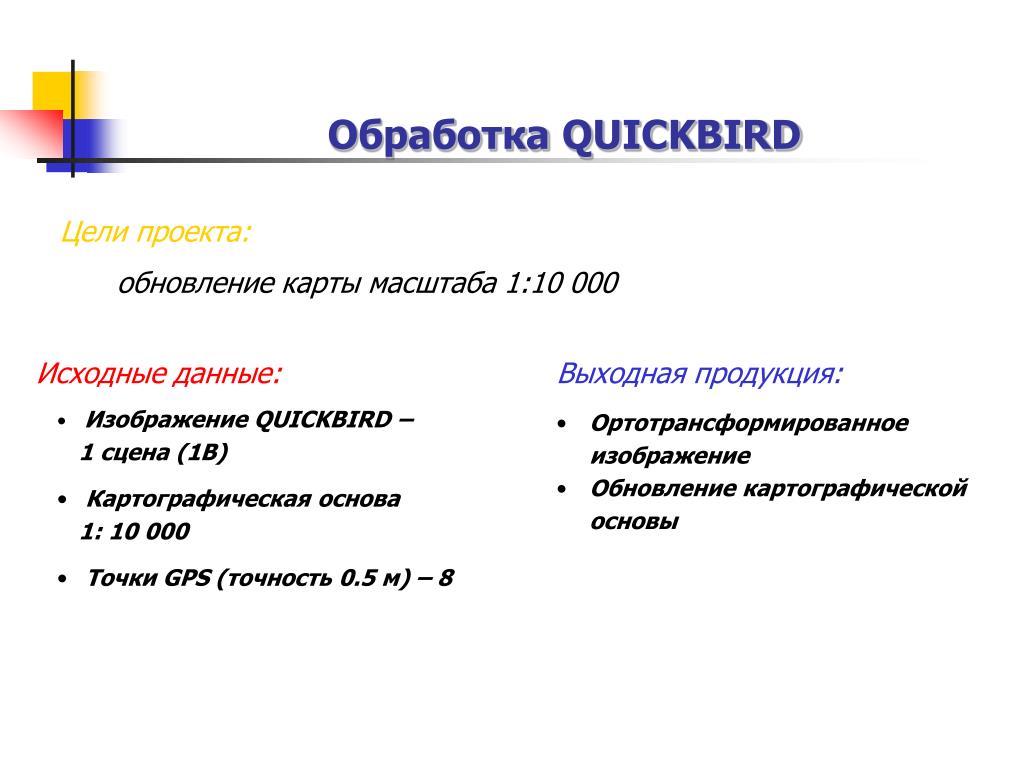

  4. Обработка QUICKBIRD Цели проекта: обновление карты масштаба 1:10 000 • Исходные данные: • ИзображениeQUICKBIRD – 1 сцена (1B) • Картографическая основа 1: 10000 • Точки GPS (точность 0.5 м) – 8 • Выходная продукция: • Ортотрансформированное изображение • Обновление картографической основы

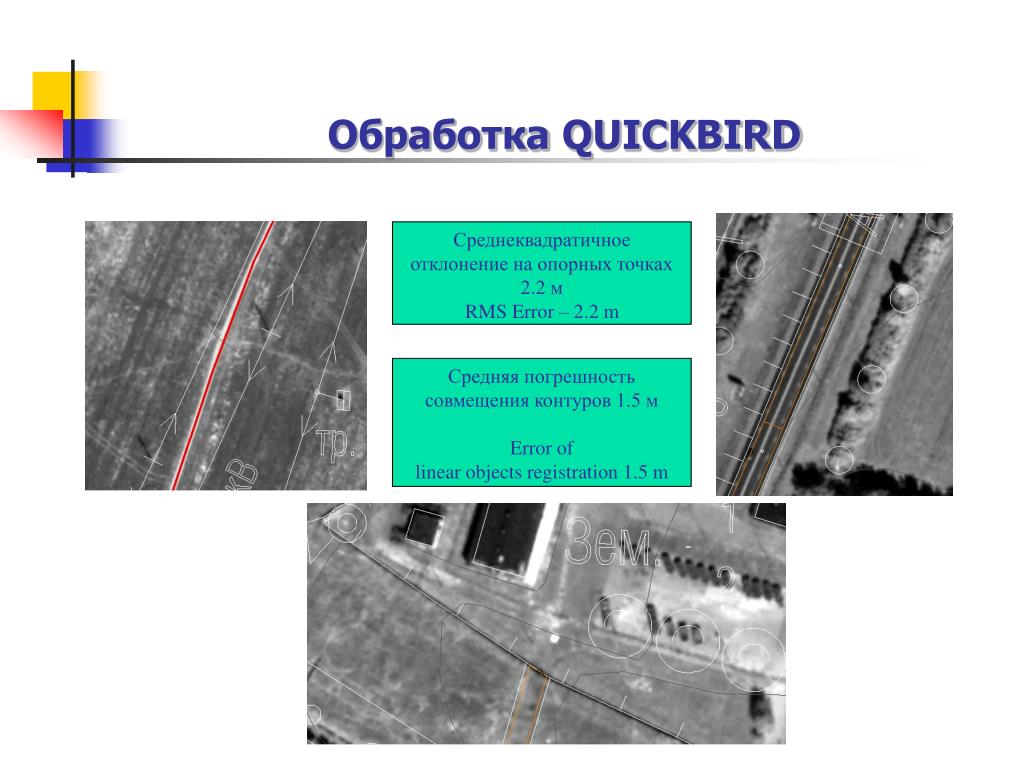

  5. Обработка QUICKBIRD Среднеквадратичное отклонение на опорных точках 2.2 м RMS Error – 2.2 m Средняя погрешность совмещения контуров 1.5 м Error of linear objects registration 1.5 m

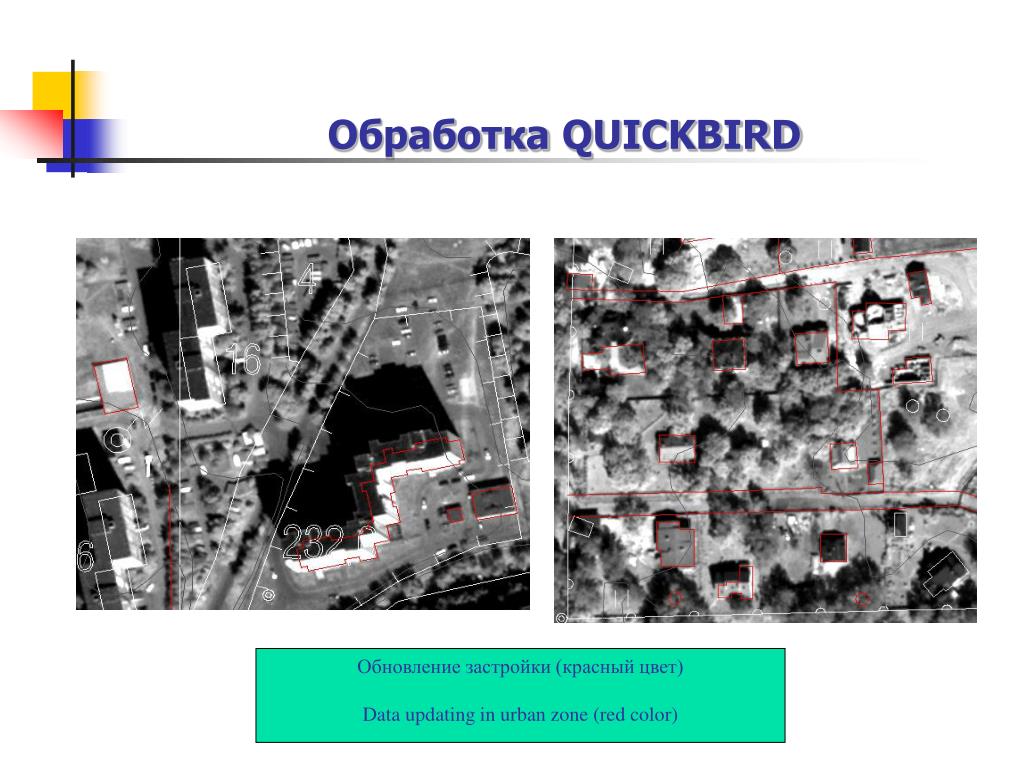

  6. Обработка QUICKBIRD Обновление застройки (красный цвет) Data updating in urban zone (red color)

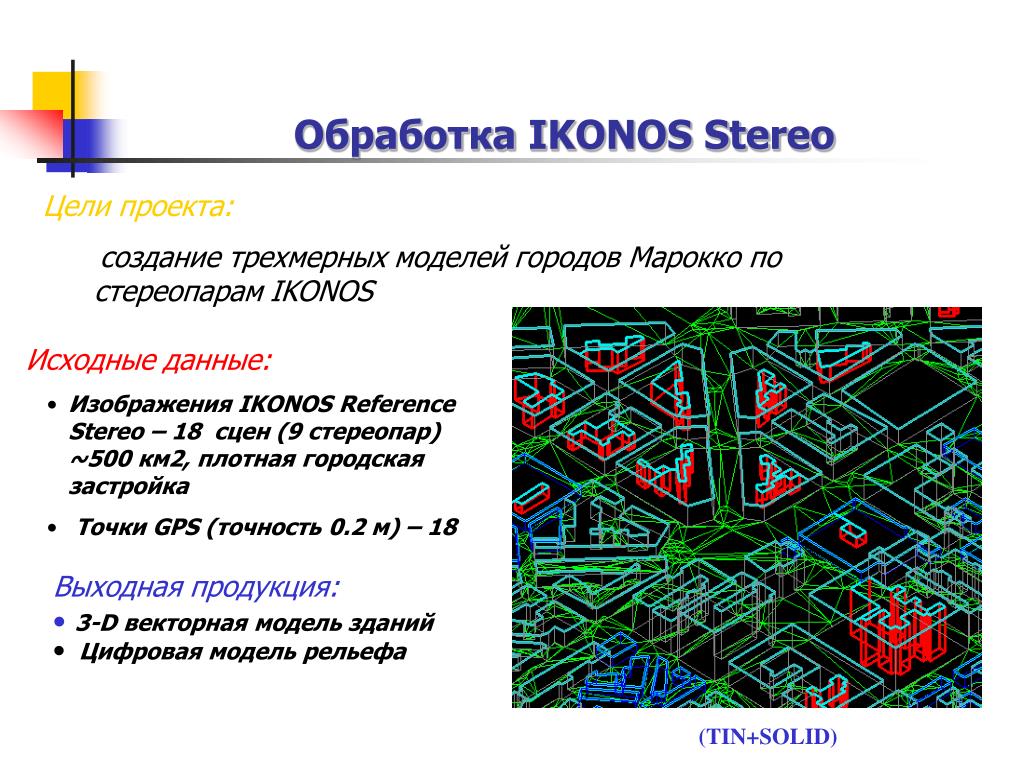

  7. Обработка IKONOS Stereo Цели проекта: • создание трехмерных моделей городов Марокко по стереопарам IKONOS Исходные данные: • Изображения IKONOS Reference Stereo – 18 сцен (9 стереопар)~500 км2, плотная городская застройка • Точки GPS (точность 0.2 м) – 18 • Выходная продукция: • 3-D векторная модель зданий • Цифровая модель рельефа (TIN+SOLID)

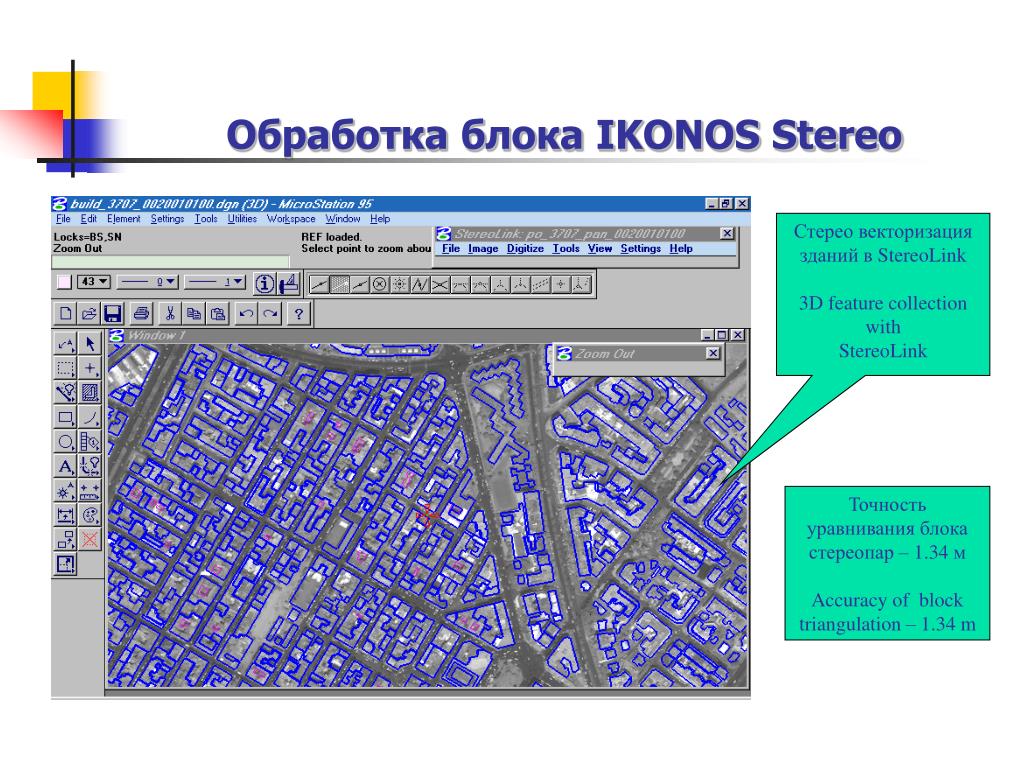

  8. Обработка блока IKONOS Stereo Стерео векторизация зданий в StereoLink 3D feature collection with StereoLink Точность уравнивания блока стереопар – 1.34 м Accuracy of block triangulation – 1.34 m

  9. Обработка блока IKONOS Stereo Стереовекторизация элементов ЦМР в Stereolink Collection of DEM elements with StereoLink

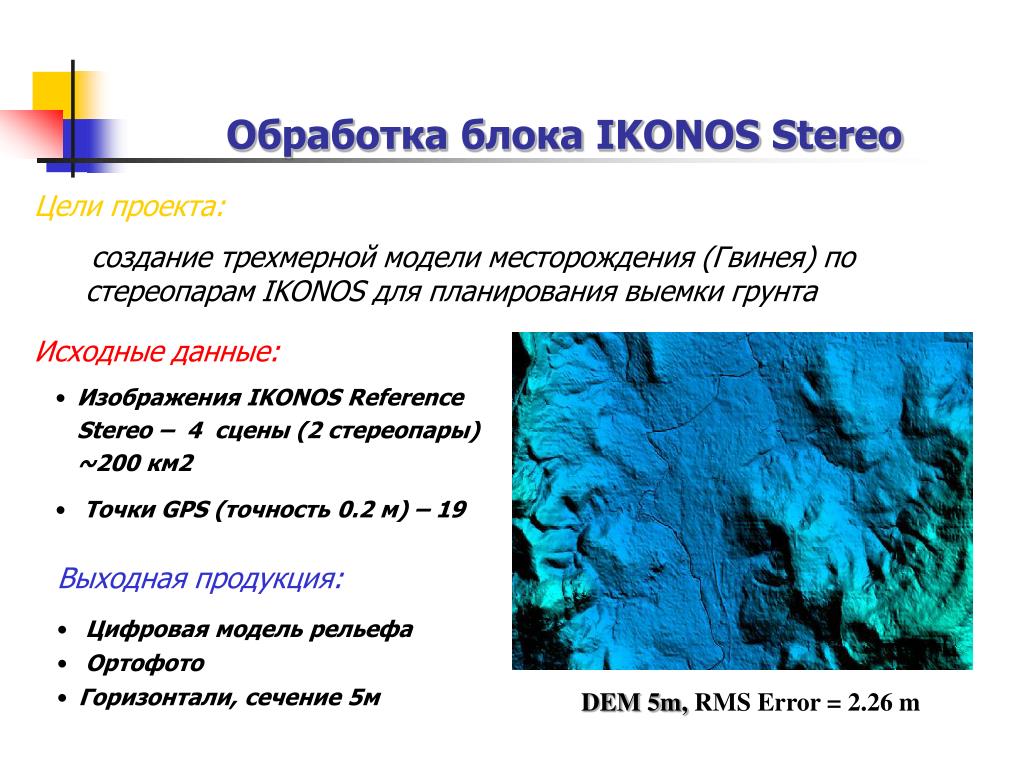

  10. Обработка блока IKONOS Stereo Цели проекта: создание трехмерной модели месторождения (Гвинея) по стереопарам IKONOS для планирования выемки грунта Исходные данные: • Изображения IKONOS Reference Stereo – 4 сцены (2 стереопары) ~200 км2 • Точки GPS (точность 0.2 м) – 19 • Выходная продукция: • Цифровая модель рельефа • Ортофото • Горизонтали, сечение 5м DEM 5m, RMS Error = 2.26 m

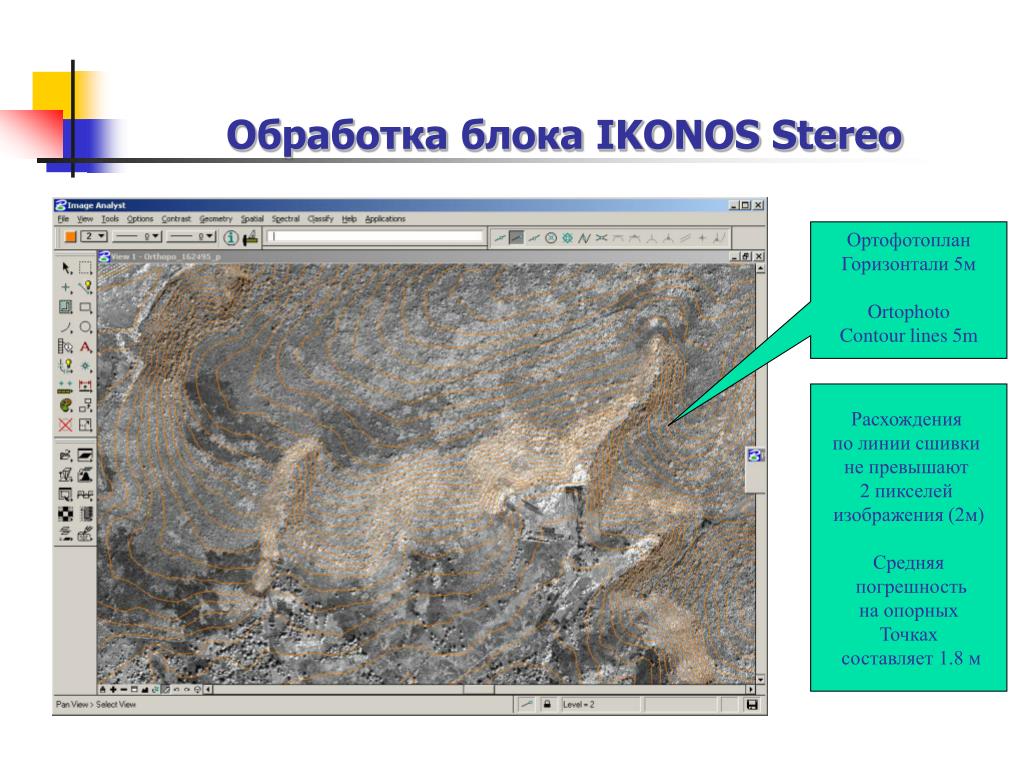

  11. Обработка блока IKONOS Stereo Ортофотоплан Горизонтали 5м Ortophoto Contour lines 5m Расхождения по линии сшивки не превышают 2 пикселей изображения (2м) Средняя погрешность на опорных Точках составляет 1.8 м

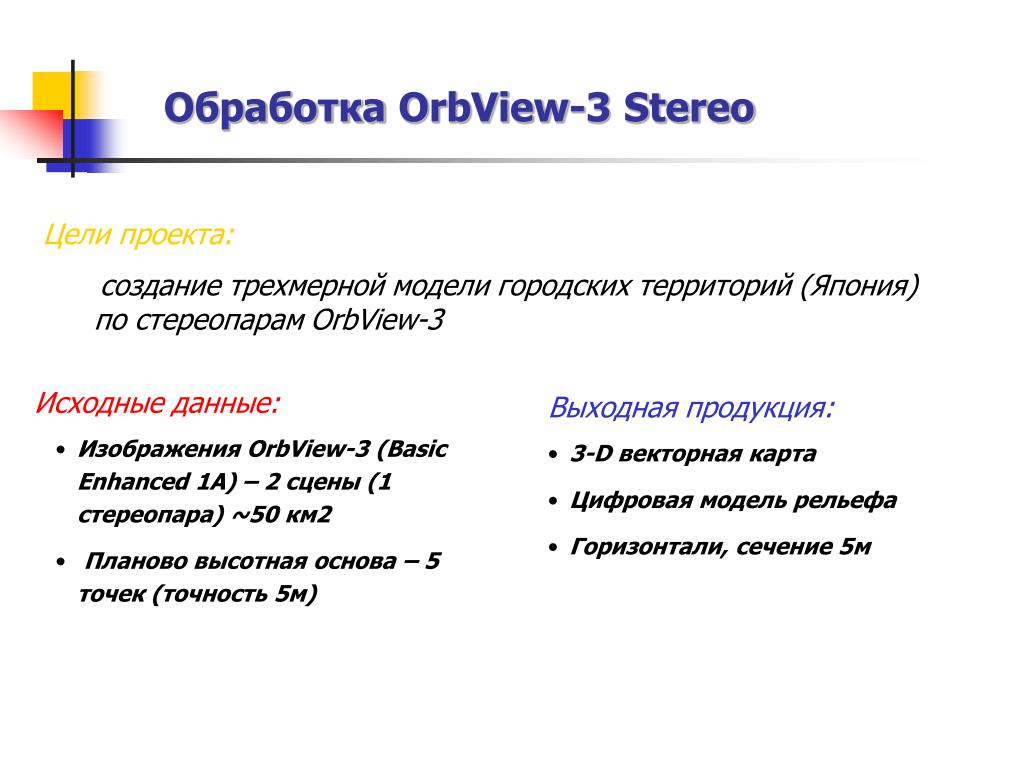

  12. Обработка OrbView-3 Stereo Цели проекта: создание трехмерной модели городских территорий (Япония) по стереопарам OrbView-3 Исходные данные: • Изображения OrbView-3 (Basic Enhanced 1A) – 2 сцены (1стереопара) ~50 км2 • Планово высотная основа – 5 точек (точность 5м) • Выходная продукция: • 3-D векторная карта • Цифровая модель рельефа • Горизонтали, сечение 5м

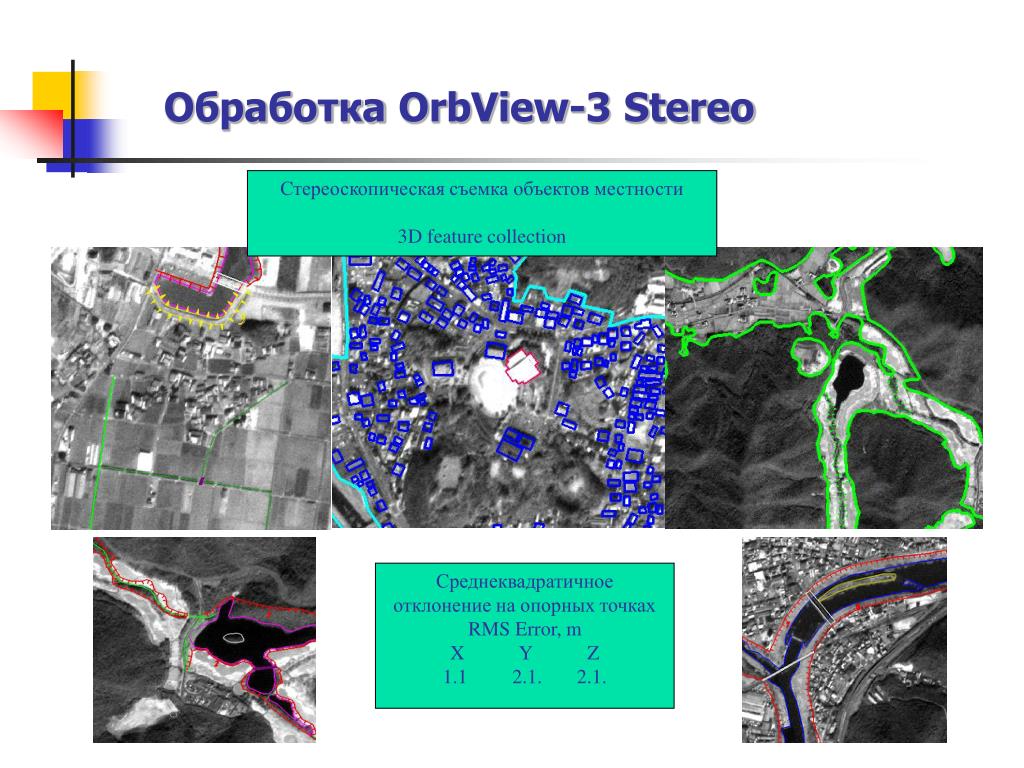

  13. Обработка OrbView-3 Stereo Стереоскопическая съемка объектов местности 3D feature collection Среднеквадратичное отклонение на опорных точках RMS Error, m X Y Z 1.1 2.1. 2.1.

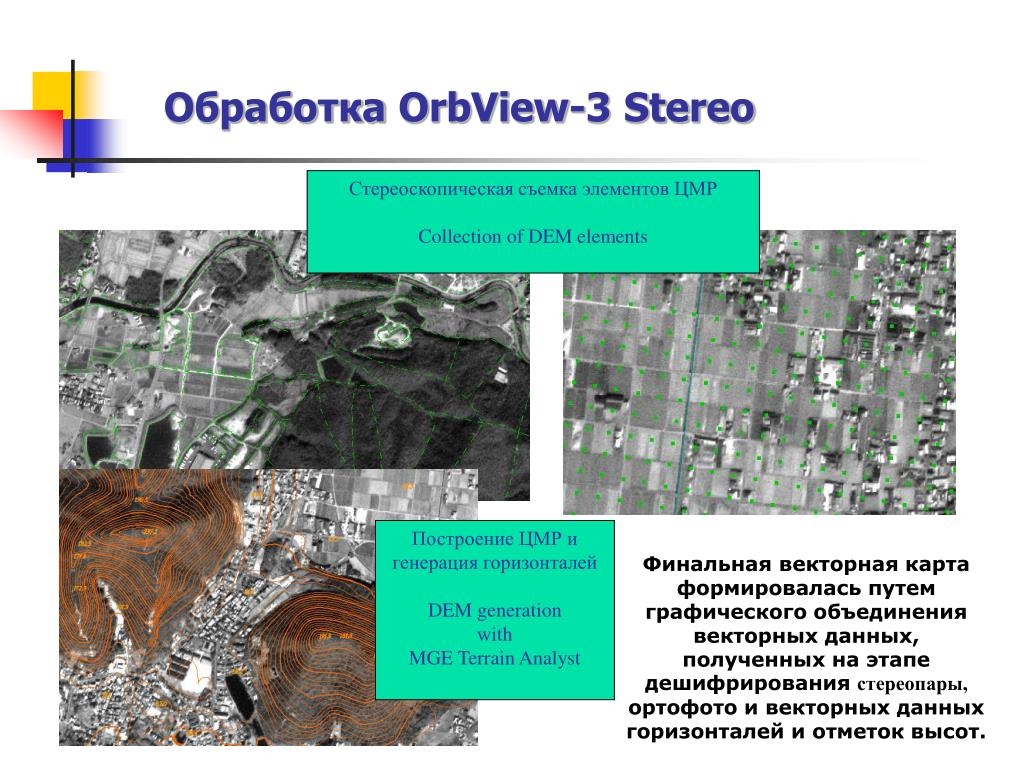

  14. Обработка OrbView-3 Stereo Стереоскопическая съемка элементов ЦМР Collection of DEM elements Построение ЦМР и генерация горизонталей DEM generation with MGE Terrain Analyst Финальная векторная карта формировалась путем графического объединения векторных данных, полученных на этапе дешифрирования стереопары,ортофото и векторных данных горизонталей и отметок высот.

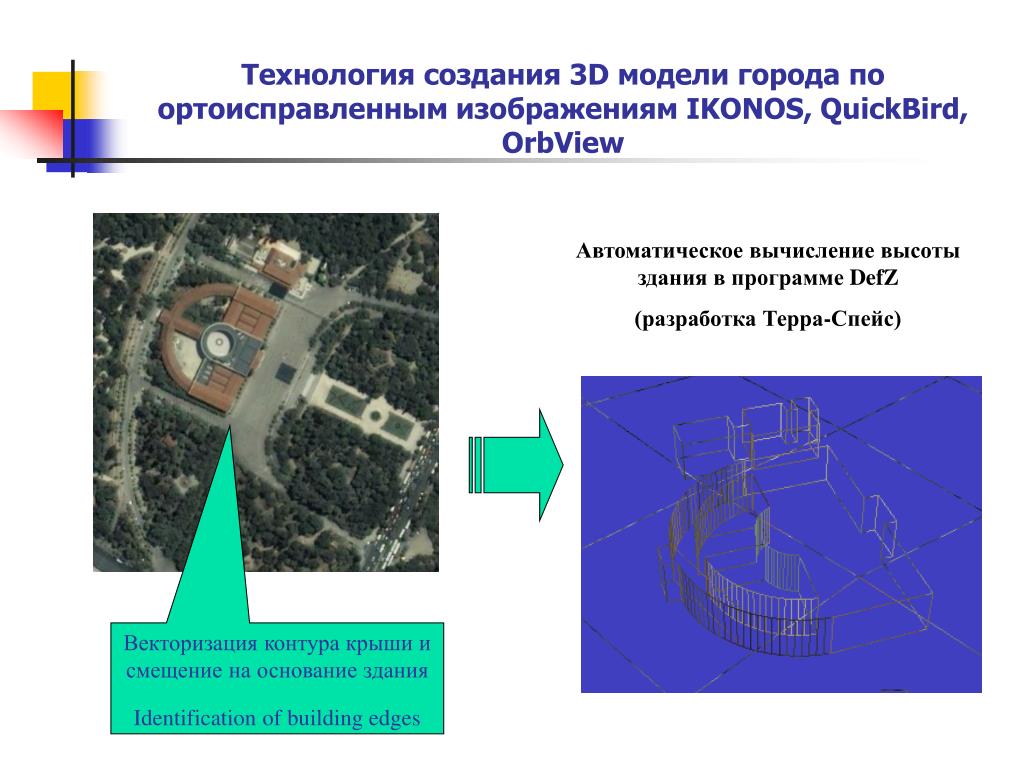

  15. Технология создания 3D модели городапо ортоисправленным изображениям IKONOS, QuickBird, OrbView Автоматическое вычисление высоты здания в программе DefZ (разработка Терра-Спейс) Векторизация контура крыши и смещение на основание здания Identification of building edges

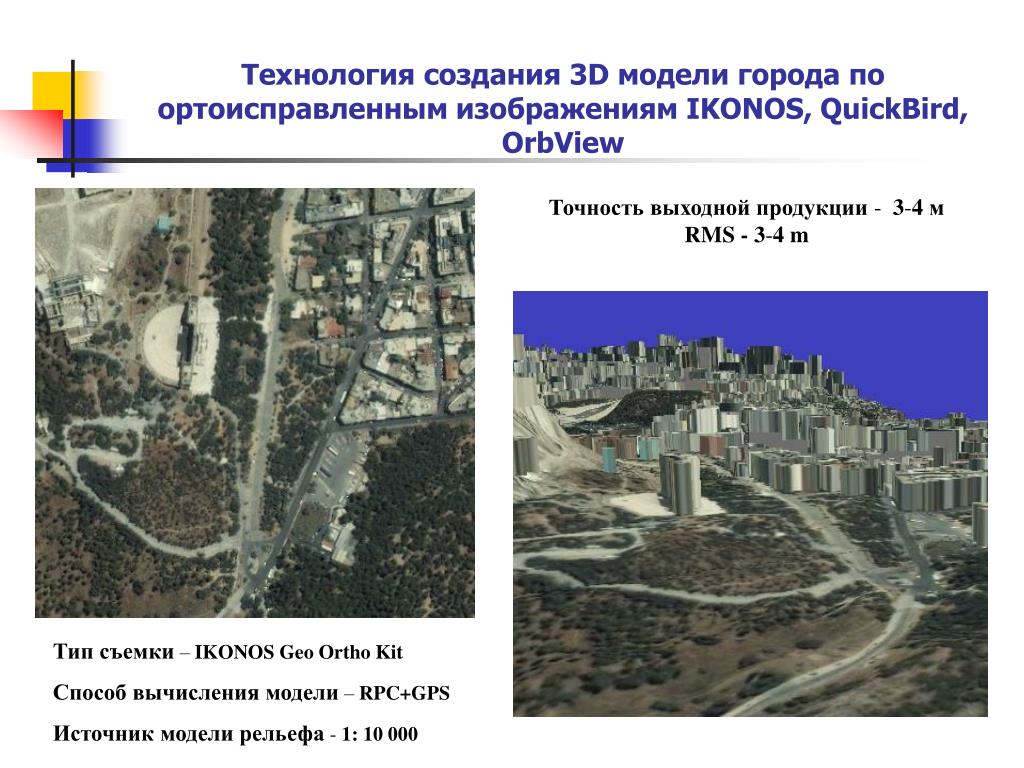

  16. Технология создания 3D модели городапо ортоисправленным изображениям IKONOS, QuickBird, OrbView Точность выходной продукции - 3-4 м RMS - 3-4 m Тип съемки – IKONOS Geo Ortho Kit Способ вычисления модели – RPC+GPS Источник модели рельефа -1: 10 000

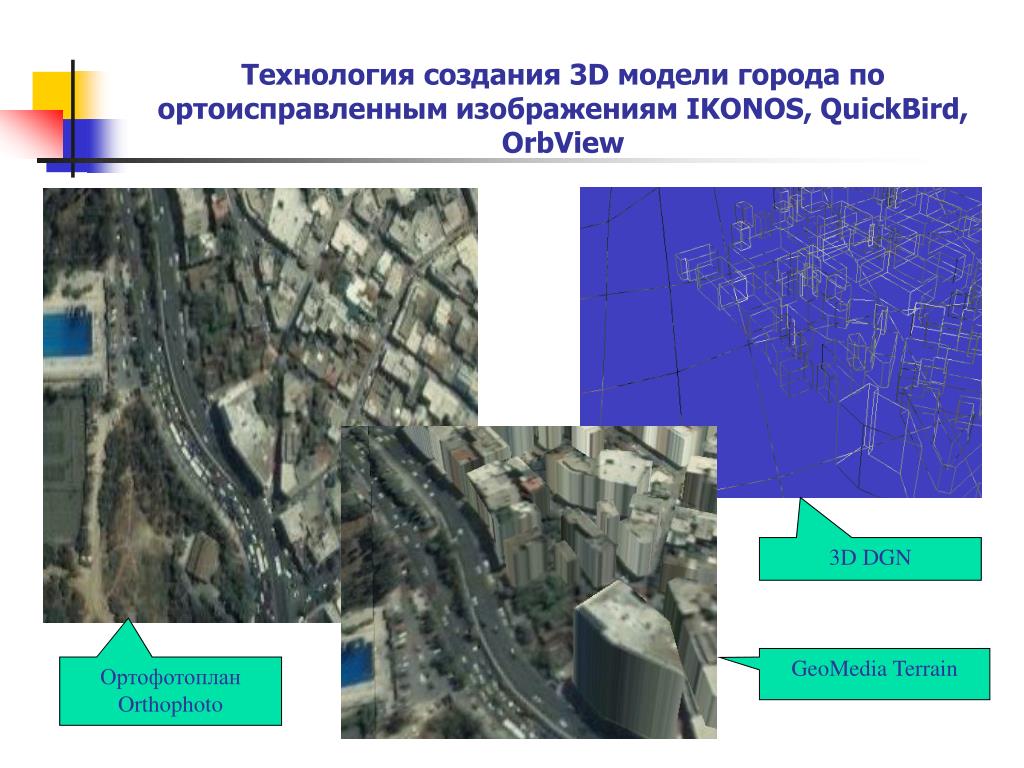

  17. Технология создания 3D модели городапо ортоисправленным изображениям IKONOS, QuickBird, OrbView 3D DGN GeoMedia Terrain Ортофотоплан Orthophoto

  18. Благодарю за внимание !
