单片机原理与应用 第六章 单片机存储器扩展
单片机是单片微型计算机的简称,内部含有多种计算机的部件,如:ROM、RAM、I/O、T/C等,但在许多实际应用系统中,仅靠片内资源是不够的,所以要进行各种资源的扩展。单片机是单片微型计算机的简称,内部含有多种计算机的部件,如:ROM、RAM、I/O、T/C等,但在许多实际应用系统中,仅靠片内资源是不够的,所以要进行各种资源的扩展。 yjia@zjip.com
§6.1 MCS-51单片机系统扩展及结构 • 一、系统扩展结构:总线结构 1、系统总线 所谓总线,连接计算机各部件的一组信号线。 按功能分: • 数据总线: DB,双向 • 地址总线: AB,单片机输出 • 控制总线: CB, 单片机输出 输入到单片机 yjia@zjip.com
§6.1 MCS-51单片机系统扩展及结构 • 2、总线扩展结构:各种设备挂在总线上 • 总线的负载能力: (1)挂在总线上的设备应具有三态:(0态、1态、高阻态) (2)加总线驱动器 yjia@zjip.com
§6.1 MCS-51单片机系统扩展及结构 • 二、总线及其构造 1、数据总线:DB—P0 2、地址总线:AB—P2(高8位)、P0(低8位) • 可见:在ALE的高电平时,P0 口输出低八位地址 yjia@zjip.com
§6.1 MCS-51单片机系统扩展及结构 • 二、总线及其构造 2、地址总线:AB—P2(高8位)、P0(低8位) • 73LS373介绍: 当/OE=0,G=1时, D Q P0 AB yjia@zjip.com
§6.1 MCS-51单片机系统扩展及结构 • 二、总线及其构造 2、地址总线:AB—P2(高8位)、P0(低8位) • P0口的数据和低八位地址分离的线路实现 yjia@zjip.com
§6.1 MCS-51单片机系统扩展及结构 • 二、总线及其构造 3、控制总线: ALE:锁存低8位地址线 /PSEN:外部程序存储器的读信号 /EA:内外程序存储器的选择信号 /RD、/WR:数据存储器的读、写信号 yjia@zjip.com
§6.1 MCS-51单片机系统扩展及结构 • 二、总线及其构造 CB AB DB yjia@zjip.com
§6.2 存储器扩展与编址技术 • 一、存储器扩展概述 1、扩展存储器的访问 • 扩展的ROM称外部ROM, 使用MOVC指令访问(读) • 扩展的RAM称外部RAM, 使用MOVX指令访问(读、写) 2、最大扩展空间ROM、RAM各64K 地址线P2、P0口:16位 yjia@zjip.com
§6.2 存储器扩展与编址技术 • 二、扩展后单片机的存储器结构 • RAM: 内256B 外64KB • ROM: 总64KB yjia@zjip.com
§6.2 存储器扩展与编址技术 • 三、扩展存储器的编址技术 1、扩展存储器编址的目的: 如:一个2KB存储容量的RAM,其内部存储单元的地址为:0000H~07FFH,若一个系统扩展2片2K的RAM,如何访问其中某片的一个单元? • 可见:多片同类型存储器在一个系统中要重新分配地址,使一个存储单元只唯一对应一个地址。 ——编址 yjia@zjip.com
§6.2 存储器扩展与编址技术 • 三、扩展存储器的编址技术 2、如何重新编址: (1)每片存储器芯片都设有片选信号/CE或/CS信号 • 当/CS或/CE=0时,才能对芯片操作。 • 当/CS或/CE=1时,不能对芯片操作,芯片输入端呈高阻。 (2)存储器的编址: 存储芯片的选择+芯片内部存储单元的编址 yjia@zjip.com
P2.6 P2.7 /CE /CE 2K RAM 2K RAM §6.2 存储器扩展与编址技术 • 三、扩展存储器的编址技术 (2)存储器的编址: 存储芯片的选择+芯片内部存储单元的编址 特点? P2 P2 P0 P0 地址:8000H~87FFH 地址:4000H~47FFH yjia@zjip.com
§6.2 存储器扩展与编址技术 • 三、扩展存储器的编址技术 1、扩展存储器编址的目的: 2、如何重新编址 3、存储器编址技术 • 线选法:以高位未用的地址线作为片选信号,如上例,特点硬件简单,地址断续,适合小容量扩展 • 译码法:使用译码器对高位未用的地址线进行译码,以译码输出作为片选信号 特点:硬件复杂,地址连续,适合大容量扩展 yjia@zjip.com
§6.2 存储器扩展与编址技术 • 三、扩展存储器的编址技术 3、存储器编址技术 (1)常用译码器介绍:74LS138 输入:A、B、C 使能控制端:/G2A、/G2B、G1 输出:Y0~Y7 yjia@zjip.com
§6.2 存储器扩展与编址技术 (1)常用译码器介绍: 74LS138 • 当G1、/G2A、/G2B有效时,Y0~Y7对C、B、A进行译码。 yjia@zjip.com

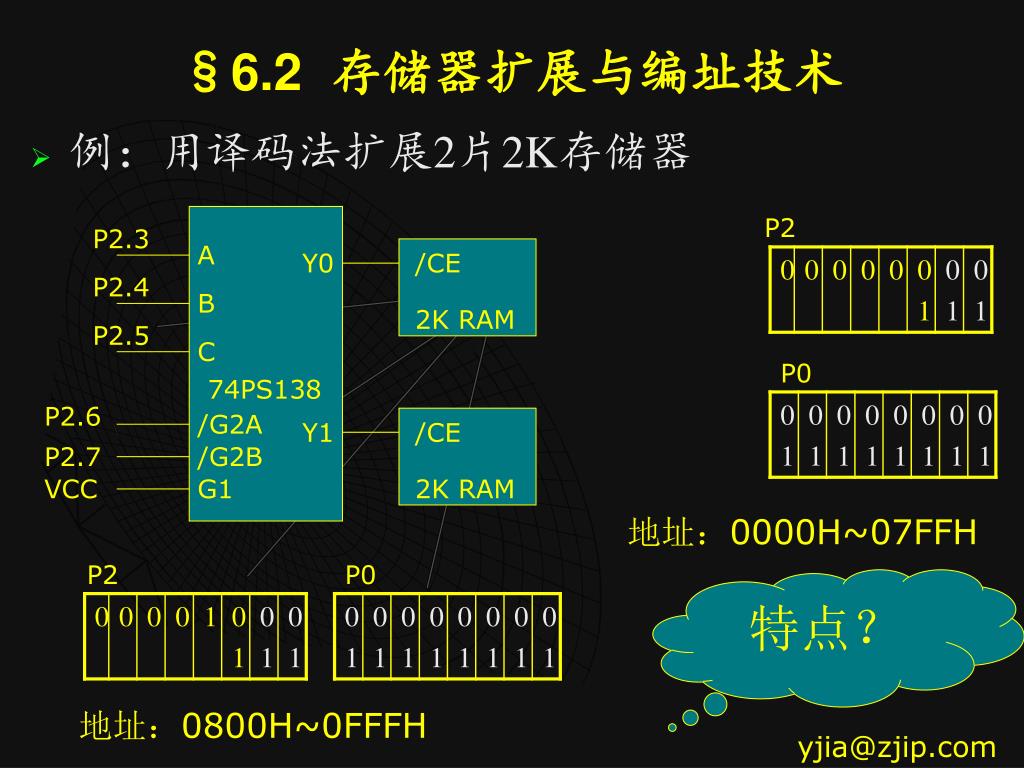

P2.3 A Y0 P2.4 B P2.5 C 74PS138 /CE /CE P2.6 /G2A Y1 2K RAM 2K RAM P2.7 /G2B VCC G1 §6.2 存储器扩展与编址技术 • 例:用译码法扩展2片2K存储器 P2 P0 地址:0000H~07FFH P2 P0 特点? 地址:0800H~0FFFH yjia@zjip.com

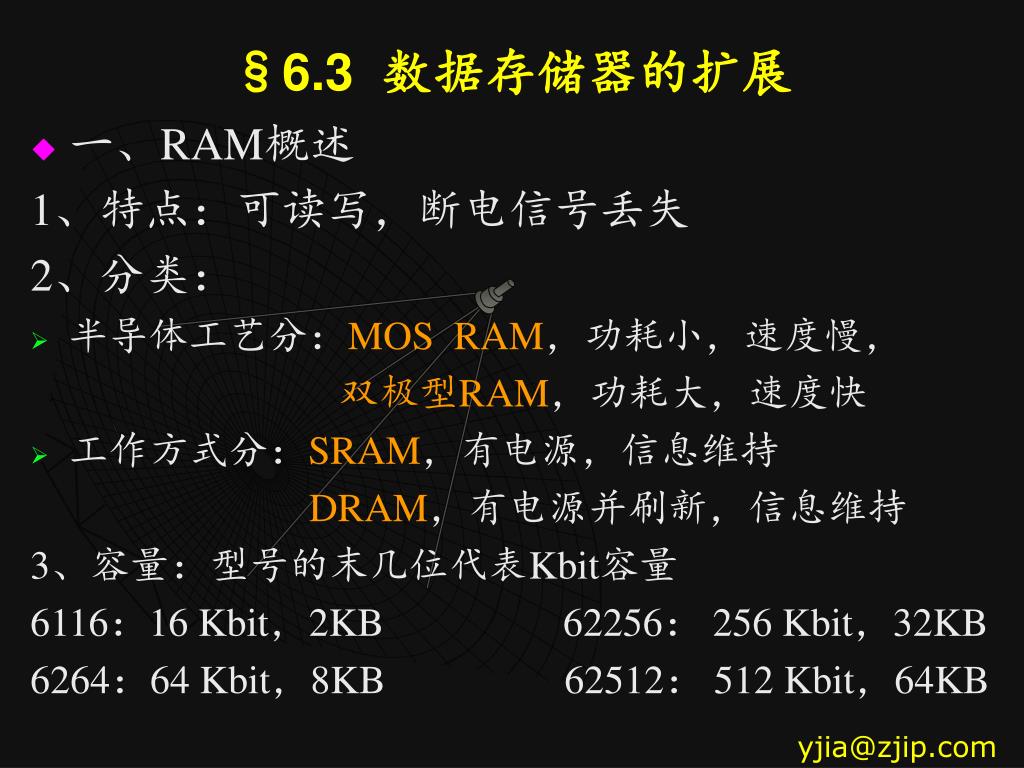

§6.3 数据存储器的扩展 • 一、RAM概述 1、特点:可读写,断电信号丢失 2、分类: • 半导体工艺分:MOS RAM,功耗小,速度慢, 双极型RAM,功耗大,速度快 • 工作方式分:SRAM,有电源,信息维持 DRAM,有电源并刷新,信息维持 3、容量:型号的末几位代表Kbit容量 6116:16 Kbit,2KB 62256: 256 Kbit,32KB 6264:64 Kbit,8KB 62512: 512 Kbit,64KB yjia@zjip.com
二、典型RAM 6116、6264、62256介绍 1、引脚 6116引脚 D0~D7:数据线 A0~A10:地址线 /CE:片选,0有效;1,数据线呈高阻 /WE:写控制信号 /OE:输出允许,对单片机侧来说:读 §6.3 数据存储器的扩展 yjia@zjip.com
二、典型RAM 6116、6264、62256介绍 1、引脚 6264引脚 D0~D7:数据线 A0~A12:地址线 /CE:片选,0有效;1,数据线呈高阻 /WE:写控制信号 /OE:输出允许,对单片机侧来说:读 §6.3 数据存储器的扩展 yjia@zjip.com
二、典型RAM 6116、6264、62256介绍 1、引脚 62256引脚 D0~D7:数据线 A0~A14:地址线 /CE:片选,0有效;1,数据线呈高阻 /WE:写控制信号 /OE:输出允许,对单片机侧来说:读 §6.3 数据存储器的扩展 yjia@zjip.com
§6.3 数据存储器的扩展 • 二、典型RAM 6116介绍 2、功能: • 读功能:当/CS=0,/WE=1,/OE=0时,A0~An (n由容量定)所指定地址的内容出现在D0~D7上 • 写功能:当/CS=0,/WE=0,/OE=1时, D0~D7上的数据被写到A0~An(n由容量定)所指定的地址单元 yjia@zjip.com
§6.3 数据存储器的扩展 • 三、RAM扩展的硬件连接 1、51单片机的特点: • 在执行指令MOVX A,@DPTR或 MOVX A,@Ri, /RD引脚输出负脉冲。 • 在执行指令MOVX @DPTR,A 或 MOVX @Ri ,A, /WR引脚输出负脉冲。 yjia@zjip.com
§6.3 数据存储器的扩展 • 三、RAM扩展的硬件连接 2、硬件连接要点: • 将单片机的/RD引脚 连 RAM的/OE。 • 将单片机的/WR引脚 连 RAM的/WE 。 • 其余引脚挂在AB、DB总线上。 yjia@zjip.com
§6.3 数据存储器的扩展 • 四、数据存储器的扩展举例 例1、给80C51扩展一片2KB数据存储器6116 • 数据总线的连接: 6116的D0~D7-------单片机的P0 • 地址总线的连接:11根地址线A0~A10 6116的A0~A7 -------- 单片机 P0经373锁存 6116的A8~A10 -------- 单片机 P2.0、P2.1、P2.3 • 控制总线的连接: 6116的/OE -------- 单片机 的/RD 6116的/WE -------- 单片机 的/WR • 重编址所需的/CS:接地 yjia@zjip.com
§6.3 数据存储器的扩展 • 四、数据存储器的扩展举例 例1、给80C51扩展一片2KB数据存储器6116 yjia@zjip.com
§6.3 数据存储器的扩展 • 四、数据存储器的扩展举例 例2、给80C51扩展一片数据存储器62256,,画出硬件连接图。 • 数据总线的连接: 62256的D0~D7-------单片机的P0 • 地址总线的连接:15根地址线A0~A14 62256的A0~A7 -------- 单片机 P0经373锁存 62256的A8~A14 -------- 单片机 P2.0~P2.6 • 控制总线的连接: 62256的/OE -------- 单片机 的/RD 62256的/WE -------- 单片机 的/WR • 重编址所需的/CS:接地 图略 yjia@zjip.com
§6.3 数据存储器的扩展 • 四、数据存储器的扩展举例 例3、如图所示,给80C51扩展四片数据存储器6116,说明每片6116的地址。 • 片Ⅰ: 7000~7FFFH • 片Ⅱ: 6800~6FFFH • 片Ⅲ: 5800~5FFFH • 片Ⅳ: 3800~3FFFH yjia@zjip.com

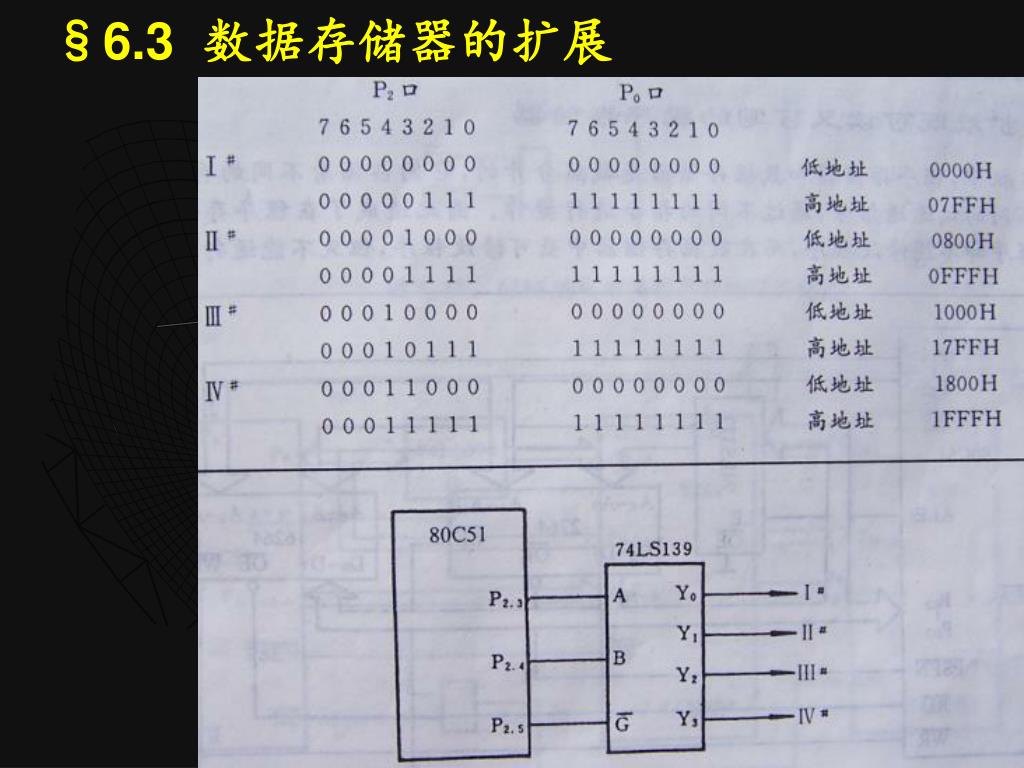

§6.3 数据存储器的扩展 yjia@zjip.com
§6.3 数据存储器的扩展 一、RAM概述 二、典型RAM 6116、6264、62256介绍 三、RAM扩展的硬件连接 四、数据存储器的扩展举例 • 五、对扩展RAM的指令操作 • 读:MOVX A,@DPTR 或 MOVX A,@Ri • 写:MOVX @DPTR,A 或 MOVX @Ri,A 例:将上例中片Ⅰ的前10个地址的内容复制到片Ⅳ的前10个地址中 yjia@zjip.com
§6.4 程序存储器的扩展 • 一、ROM概述 1、特点: ROM中信息一旦写入就不能随意改变,特别是不能在程序运行时改变。 2、种类: • 掩膜ROM:半导体的MASK工艺写入,不能擦除 • PROM:OTP ROM,一次性用户可编程 • EPROM:电信号编程,紫外线擦除 • EEPROM:电信号编程,电信号擦除 • flash ROM:快擦写ROM yjia@zjip.com
§6.4 程序存储器的扩展 • 一、ROM概述 3、容量:型号的末几位代表Kbit容量 2716:16 Kbit,2KB 27128: 128 Kbit,16KB 2732:32 Kbit,4KB 27256: 256 Kbit,32KB 2764:64 Kbit,8KB 27512: 512 Kbit,64KB yjia@zjip.com
二、典型ROM 2716、27128、62512介绍 1、引脚: 2716引脚 D0~D7:数据线 A0~A10:地址线 /CE(PGM): 片选,0有效;1,数据线呈高阻 /OE:输出允许,对单片机侧来说:读 §6.4 程序存储器的扩展 yjia@zjip.com
二、典型ROM 2716、27128、27512介绍 1、引脚: 27128、27512引脚 D0~D7:数据线 A0~A n:地址线 /CE(PGM):片选 /OE:输出允许。 §6.4 程序存储器的扩展 yjia@zjip.com
§6.4 程序存储器的扩展 • 二、典型ROM 2716、27128、27512介绍 2、功能: • 程序读功能:当/CE=0,/OE=0时,A0~An (n由容量定)所指定地址的内容出现在D0~D7上 • 程序写功能:当/CE(PGM)=正脉冲,/OE=1时,VPP为编程高压, D0~D7上的数据被写到A0~An(n由容量定)所指定的地址单元 yjia@zjip.com
§6.4 程序存储器的扩展 • 三、ROM扩展的硬件连接 1、51单片机的特点: • 在读外ROM时,/PSEN引脚出现负脉冲 yjia@zjip.com
§6.4 程序存储器的扩展 三、ROM扩展的硬件连接 1、51单片机的特点: • 在读外ROM时,/PSEN引脚出现负脉冲 • 2、硬件连接要点: • 将单片机的/PSEN引脚 连 ROM的/OE。 • 将单片机的/EA 引脚 连 高电平?或 低电平? • 其余引脚挂在AB、DB总线上。 yjia@zjip.com
§6.4 程序存储器的扩展 • 四、程序存储器的扩展举例 例1、给80C51扩展一片2KB程序存储器2716 • 数据总线的连接: 2716的D0~D7-------单片机的P0 • 地址总线的连接:11根地址线A0~A10 2716的A0~A7 -------- 单片机 P0经373锁存 2716的A8~A10 -------- 单片机 P2.0、P2.1、P2.3 • 控制总线的连接: 2716的/OE -------- 单片机 的/PSEN 单片机 的/EA -------- 高电平 • 重编址所需的/CE: P2.7经反相输出 yjia@zjip.com
§6.4 程序存储器的扩展 • 四、程序存储器的扩展举例 例1、给80C51扩展一片2KB程序存储器2716 yjia@zjip.com
§6.4 程序存储器的扩展 • 五、扩展的程序存储器的地址和访问 下图2716的地址:8000H~87FFH 访问:MOVC A,@A+DPTR yjia@zjip.com
