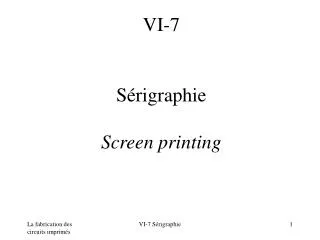

VI-7 Sérigraphie Screen printing PowerPoint Presentation
Download Presentation
VI-7 Sérigraphie Screen printing

Loading in 2 Seconds...

play fullscreen
1 / 26

VI-7 Sérigraphie Screen printing - PowerPoint PPT Presentation


  • 125 Views
  • Uploaded on

VI-7 Sérigraphie Screen printing. Sommaire. Principe Constitution d ’un écran Impression de l ’image Fabrication des écrans Choix du cadre Choix du tissu Tension du tissu. Sommaire. Préparation d ’un écran Préparation du tissu Sensibilisation Insolation développement

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'VI-7 Sérigraphie Screen printing' - viho


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

Sommaire

  • Principe
    • Constitution d ’un écran
    • Impression de l ’image
  • Fabrication des écrans
    • Choix du cadre
    • Choix du tissu
    • Tension du tissu

VI-7 Sérigraphie

slide3

Sommaire

  • Préparation d ’un écran
    • Préparation du tissu
    • Sensibilisation
    • Insolation
    • développement
  • Réglage de la machine
  • Les racles
  • Les encres

VI-7 Sérigraphie

constitution d un cran
Constitution d ’un écran

Cadre (alu ou acier)

Toile tendue

(polyester ou inox)

Mailles bouchées par une émulsion ou un vernis

Mailles non bouchées laissant passer l ’encre

VI-7 Sérigraphie

impression de l image
Impression de l ’image

Hors contact

tirage

racle

motif

support

encre

VI-7 Sérigraphie

fabrication des crans
Fabrication des écrans

Choix du cadre

VI-7 Sérigraphie

fabrication des crans7
Fabrication des écrans

Choix du cadre

Dimensions intérieures :

dimensions du panneau + marge de 15 cm

Dimensions des profilés :

40x40x3 mm à 40x60x3 mm selon format du cadre

VI-7 Sérigraphie

fabrication des crans8
Fabrication des écrans

Choix du tissu

VI-7 Sérigraphie

fabrication des crans9
Fabrication des écrans

Caractéristiques des tissus

VI-7 Sérigraphie

fabrication des crans10
Fabrication des écrans

Caractéristiques des tissus

VI-7 Sérigraphie

fabrication des crans11
Fabrication des écrans

Caractéristiques des tissus

N = 10 /( w+d)

Mesh = 25,4 /( w+d)

A% = (w/ w+d)² * 100

Vth = 103(w/ w+d)² * D

w, d, D en mm

w

d

D

VI-7 Sérigraphie

fabrication des crans12
Fabrication des écrans

Caractéristiques des tissus

  • Exemple : tissu polyester monobrin 120T
  • Finesse n = 120 fils /cm ou 305fils /pouce
  • Diamètre du fils d = 34 µm
  • Ouverture de maille w = 43 µm
  • Épaisseur D = 55 µm
  • Ouverture relative A = 26,8 %
  • Volume théorique d ’encre déposé Vth = 14,8 cm3/m²
  • Tension maximum 24 N/cm

VI-7 Sérigraphie

fabrication des crans13
Fabrication des écrans

Contrôle de la tension

Tensiomètre

comparateur

Écran

masse

Rouleau d ’appui

Rouleau d ’appui

palpeur

VI-7 Sérigraphie

choix d un tissu
Choix d ’un tissu

VI-7 Sérigraphie

pr paration d un cran

toile neuve

dégraissage

toile ancienne

dégravage

Sensibilisation

insolation

développement

Préparation d ’un écran

VI-7 Sérigraphie

pr paration d un cran16
Préparation d ’un écran

Dégraissage

  • But : Préparation d ’un tissu neuf
  • Méthode :
    • Brosser avec le dégraissant
    • Rincer soigneusement
    • Sécher

VI-7 Sérigraphie

pr paration d un cran17
Préparation d ’un écran

Dégravage

  • But : Préparation d ’un tissu ancien
  • Éliminer les émulsions, vernis de bouchage, traces d ’encre
  • Méthode :
    • enduire de solution de dégravage
    • nettoyer à haute pression
    • brosser avec un produit « anti-ghost »
    • rincer
    • sécher

VI-7 Sérigraphie

pr paration d un cran18
Préparation d ’un écran

Sensibilisation

  • But : Enduire d ’une émulsion photosensible
  • Méthode avec émulsion liquide :
    • enduire avec une racle creuse (intérieur 1couche, extérieur 2 couches pour un nivelage correcte)
    • sécher (20-30°C)

VI-7 Sérigraphie

pr paration d un cran19
Préparation d ’un écran

Enduction d ’une émulsion liquide

Racle creuse

  • bonne définition
  • résistant
  • développement facile
  • dégravage facile

VI-7 Sérigraphie

pr paration d un cran20
Préparation d ’un écran

Enduction d ’une émulsion liquide

Enduction

Tirage

Résultat

Enduction insuffisante

Enduction correcte

VI-7 Sérigraphie

pr paration d un cran21
Préparation d ’un écran

Sensibilisation

  • But : Enduire d ’une émulsion photosensible
  • Méthode avec film capillaire (film 25 à 50 µm):
    • mouiller le tissu
    • dérouler le film à l ’extérieur
    • racler l ’eau à l ’intérieur
    • sécher (20-30°C)

VI-7 Sérigraphie

pr paration d un cran22
Préparation d ’un écran

Sensibilisation avec un film capillaire

Rouleau de film capillaire

  • bonne planéité
  • reproductible
  • mais
  • + + cher
  • électrostatique

VI-7 Sérigraphie

pr paration d un cran23
Préparation d ’un écran

Insolation - Développement

  • Film capillaire
  • dépelliculer
  • Insoler aux UV ~ 3 mn
  • Développer au nettoyeur haute pression coté film et intérieur (léger)
  • Sécher (40°)
  • Émulsion liquide
  • Insoler aux UV ~ 3 mn
  • Développer à la douchette (eau tiède)
  • Sécher ( 40°C)

VI-7 Sérigraphie

r glage de la machine
Réglage de la machine
  • Pression de la racle
  • Angle(s) de la racle
  • Course de la racle
  • Vitesse de tirage
  • Position de la table
  • Le hors contact
  • critères de réglage :
  • -dimensions de l ’écran
  • -dimensions de l ’impression
  • -tension du tissu
  • -viscosité de l ’encre

VI-7 Sérigraphie

les racles et les encres
Les racles et les encres

Caractéristiques des racles :

-Matière simple ou composite

-Dureté (en shore)

- Dimension

Les racles doivent être régulièrement affûtées

Caractéristiques des encres :

-Caractéristiques rhéologiques

-Couleur, aspect

-Polymérisation (UV/thermique)

- Durée de vie

-Adhérence

-Résistance aux solvants

-Résistance aux bains de soudure

-Propriétés électriques

VI-7 Sérigraphie
