水工模型试验

1. 水工模型试验 第七章 试验设备与量测技术

2. 7.1 供水系统 一、供水系统的分类 • 按水源及性质分类 • 循环式水流系统 • 重力式水流系统 • 按水质分类 • 清水系统 • 浑水系统 • 按配水方法分类 • 单一式 • 综合式

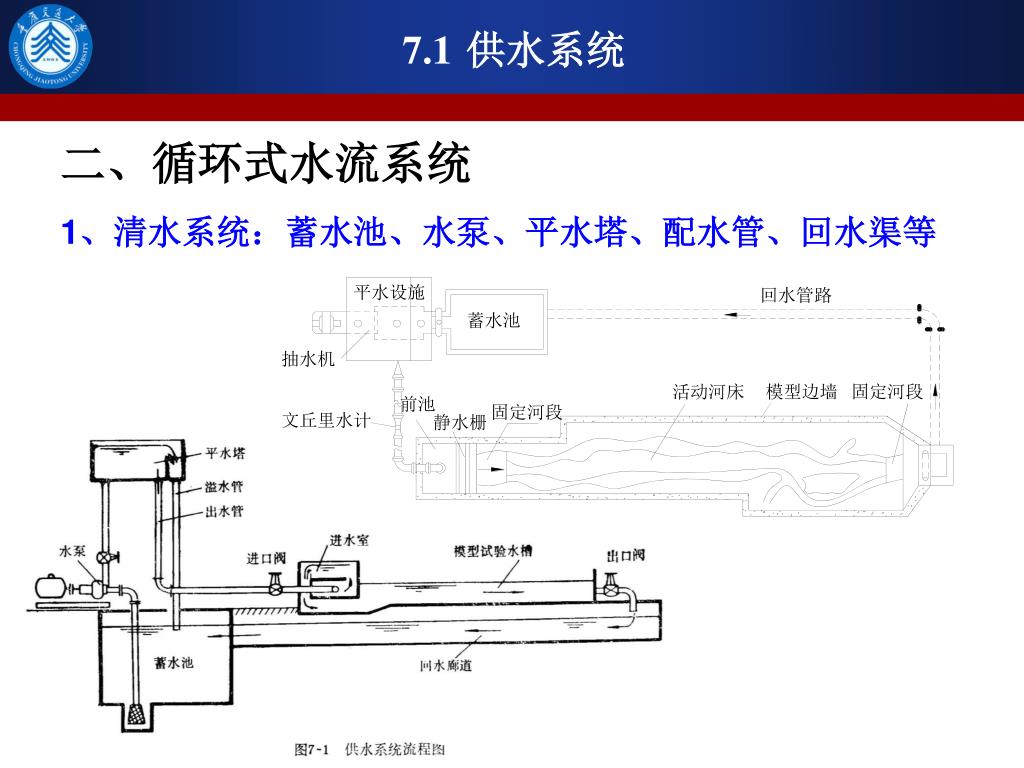

3. 7.1供水系统 二、循环式水流系统 1、清水系统：蓄水池、水泵、平水塔、配水管、回水渠等

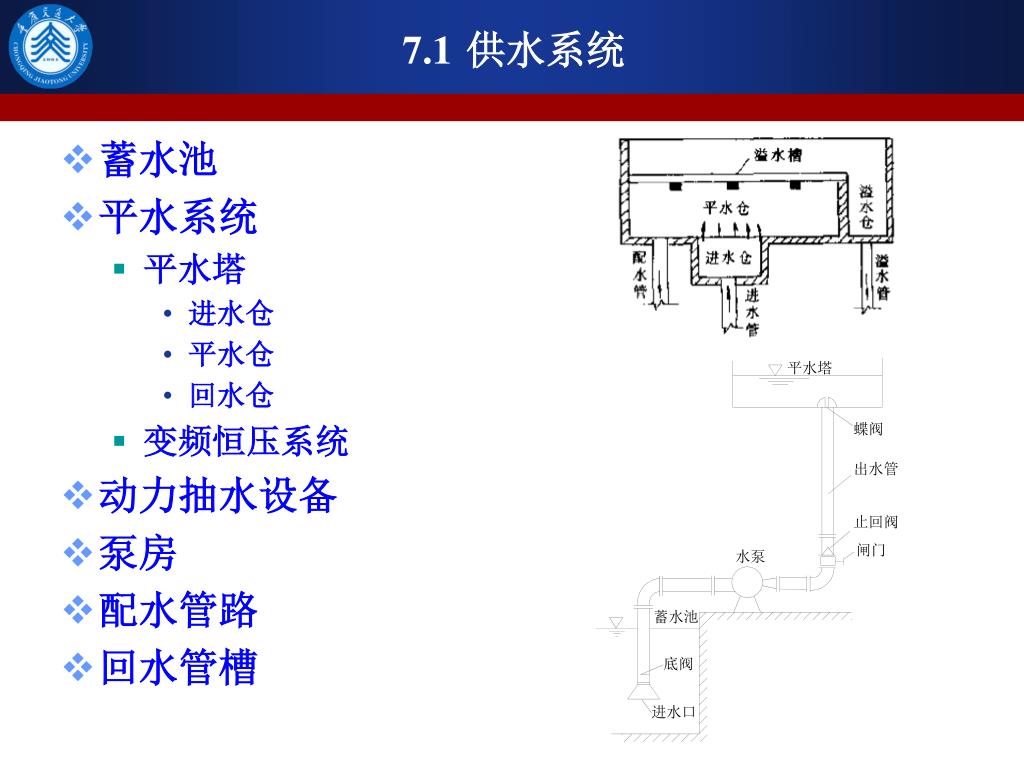

4. 7.1供水系统 蓄水池 平水系统 平水塔 进水仓 平水仓 回水仓 变频恒压系统 动力抽水设备 泵房 配水管路 回水管槽

5. 7.1供水系统 2、浑水系统简介 分类 全循环浑水系统 水沙分离系统 组成：蓄水池、调节水池、水泵、供水管、冲沙管、量水设备、回水沟道、沉沙池等 搅拌池 加沙设备 皮带式加沙机 漏斗式加沙机

6. 7.2固定及控制设备 一、玻璃水槽 1、固定水槽 平面布置 平底水槽 台阶水槽

7. 7.2 固定及控制设备 2、活动水槽 二、波浪水槽及港池（波浪池） 1、波浪水槽（图） 2、港池（波浪池）（图） 3、造波机：气压式、风浪、机械式造波机（图） 4、潮汐仪：压缩空气式、水泵尾门式（图） 三、高水箱和高压水箱 1、高水箱：代表天然水库，模拟泄洪洞、泄水底孔、中孔、深水闸门的水力特性、振动、掺气减蚀等。 2、高压水箱

8. 7.2 固定及控制设备 四、陡槽（图） • 研究水流掺气现象、陡坡边界层、空化、急流压力脉动、急流波动以及标定高速水流各种测试仪器等。 五、减压箱 • 研究空化现象 • 包括水流循环系统和抽气系统 六、循环水洞 • 研究水流空化特性的试验设备 七、尾门 • 控制尾水流量，调节尾水水位

9. 7.3水位与波面测量 一、水位测针 二、超声波水位计 三、跟踪式水位仪 1—套筒； 2—支座； 3—测杆； 4—微动机构； 5—微动轮； 6—制动螺丝； 7—测针紧固帽； 8—测针

10. 7.4 流速和流量测量 一、流速的测量 • 接触式 • 毕托管流速仪 • 旋浆流速仪 • 热线流速仪 • 电磁流速仪 • 超声多普勒流速仪 • 非接触式 • 激光多普勒流速仪 • 粒子图像测速系统（PIV）

11. 7.4 流速和流量测量 二、流向测量 • 测定水面流向 • 纸花、干锯木屑、发光浮子（烛光、铝粉）、聚乙烯薄膜 • 测定水中流向 • 短羊毛细线、高锰酸钾溶液及用苯、白漆和四氯化碳调制的混合液滴 • 测定水底流向 • 湿木屑、高锰酸钾颗粒以及石蜡和煤屑等制成的小球

12. 7.4流速和流量测量 三、流量测量 量水堰： 矩形堰 三角堰 流量计（图） 流量计的分类 按测量原理分类 按流量计结构原理分类 电磁流量计 超声流量计

13. 7.5含沙量与地形测量 一、含沙量的测量 烘干称重法、比重瓶法 光电测沙仪 其它的测沙仪器 同位素测沙仪 振动管测沙仪 超声波测沙仪 振动式测沙仪 红外测沙仪

14. 7.5 含沙量与地形测量 二、冲淤地形的测量 • 水准仪 • 超声波式地形仪 • 电阻式地形仪 • 光电式地形仪

15. 7.6 压力测量 一、测压管 二、压力传感器 三、数据采集系统 概念：将温度、压力、流量、位移等模拟量进行采集、量化转换成数字量后，以便由计算机进行存储、处理、显示或打印的装置。 信号调理电路 数据采集电路 微机系统 传感器

16. 各种测量仪器 超声波流量计 电磁流量计 超声波明渠流量计 三维粒子图像测速系统 插入式涡轮流量计

17. 多功能波浪水槽 造波机

18. 压缩空气式潮汐仪 水泵尾门式潮汐仪

19. 安徽水科所梅山实验室活动陡槽
