  1. КОМПЮТЪРНА ПЕРИФЕРИЯ Лабораторно упражнение Твърд диск – структура, организация и работа. Тестване на HDD.

  2. История • На 14 септември 1956 IBM представя два прототипа на бъдещия твърд диск, които носят името the RAMAC (random access memory for accounting and control) 305 и RAMAC 350.

  3. Твърд диск

  4. МЕХАНИКА

  5. МЕХАНИКА

  6. ФИЗИЧЕСКА ОРГАНИЗАЦИЯ НА ИНФОРМАЦИЯТА

  7. ЛОГИЧЕСКА ОРГАНИЗАЦИЯ НА ИНФОРМАЦИЯТА

  8. ЛОГИЧЕСКА ОРГАНИЗАЦИЯ НА ИНФОРМАЦИЯТА

  9. ЛОГИЧЕСКА ОРГАНИЗАЦИЯ НА ИНФОРМАЦИЯТА • Дял Основен дял Действащ дял Разширен дял • Логически път • Пътечки • Сектор • Клъстер

  10. ЛОГИЧЕСКА ОРГАНИЗАЦИЯ НА ИНФОРМАЦИЯТА FAT (File Allocation Table)таблица за разположение на файловете • FAT 16размерът на клъстерите - варира от половин KB до 64 KB • FAT 32размерът на клъстерите - 4 KB

  11. ЛОГИЧЕСКА ОРГАНИЗАЦИЯ НА ИНФОРМАЦИЯТА NTFS размер на клъстерите 512 байта до 64KB • Работа с големи дискове • Устойчивост • Защитеност • Компресия на данните • Съвместимост с формата ISO Unicode

  12. ХАРАКТЕРИСТИКИ • Интерфейс — съвкупността от връзки, сигнали, технически средства за поддръжка на връзките и правила на обмен. Модерните твърди дискове ползват интерфейси ATA (AT Attachment, или IDE — Integrated Drive Electronic, или Parallel ATA, (EIDE), Serial ATA, SCSI (Small Computer System Interface), SAS, FireWire, USB, SDIO и Fibre Channel.

  13. ХАРАКТЕРИСТИКИ • Капацитет (на английски: capacity) — количество данни, които могат да се запишат. • Физически размер (форм-фактор) — почти всички съвременни дискове за персонални компютри и сървъри са с размер или 3,5, или 2,5 инча. Други разпространени формати са — 1,8, 1,3 и 0,85 инча

  14. ХАРАКТЕРИСТИКИ • Време за произволен (случаен) достъп (на английски: random access time) — от 3 до 15 милисекунди. • Скорост на въртене на шпиндела (на английски: spindle speed) — брой обороти на шпиндела за минута. От нея зависят времето за достъп и скоростта на предаване на данните. Към 2007 се произвеждат твърди дискове със скорости на въртене: 4200, 5400 и 7200 (ноутбуци), 7200 и 10 000 (персонални компютри), 10 000 и 15 000 об/мин. (сървъри и работни станции).

  15. ХАРАКТЕРИСТИКИ • Надеждност (на английски: reliability) — средно време за амортизация (до първия отказ) (Mean Time Between Failures, MTBF). • Количество входно-изходни операции за секунда — съвременните дискове позволяват около 50 оп./сек при произволен достъп и около 100 оп./сек при последователен достъп. • Консумация на енергия — важен фактор при мобилните устройства.

  16. ХАРАКТЕРИСТИКИ • Ниво на шум — шумът при работа на диска, измерен в децибели. За да се счита за тих, дискът трябва да има ниво на шума около 26 dB и по-малко. • Устойчивост на удари (на английски: G-shock rating) — допустимото натоварване се измерва в единици g. • Скорост на предаване на данни (на английски: Transfer Rate): • Вътрешна зона на диска: от 44,2 до 74,5 MB/s • Външна зона на диска: от 74,0 до 111,4 MB/s

  17. ПОТРЕБИТЕЛСКИ ДЕЙСТВИЯ • (Пре)именуване • Почистване на дика

  18. ПОТРЕБИТЕЛСКИ ДЕЙСТВИЯ • Сканиране ScanDisk (Windows 2000) и CHKDSK (Windows XP)

  19. ПОТРЕБИТЕЛСКИ ДЕЙСТВИЯ • Дефрагментиране

  20. ПОТРЕБИТЕЛСКИ ДЕЙСТВИЯ • Дефрагментиране Start > All Programs > Accessories > System Tools > Disk Defragmenter

  21. ПОТРЕБИТЕЛСКИ ДЕЙСТВИЯ • Форматиране

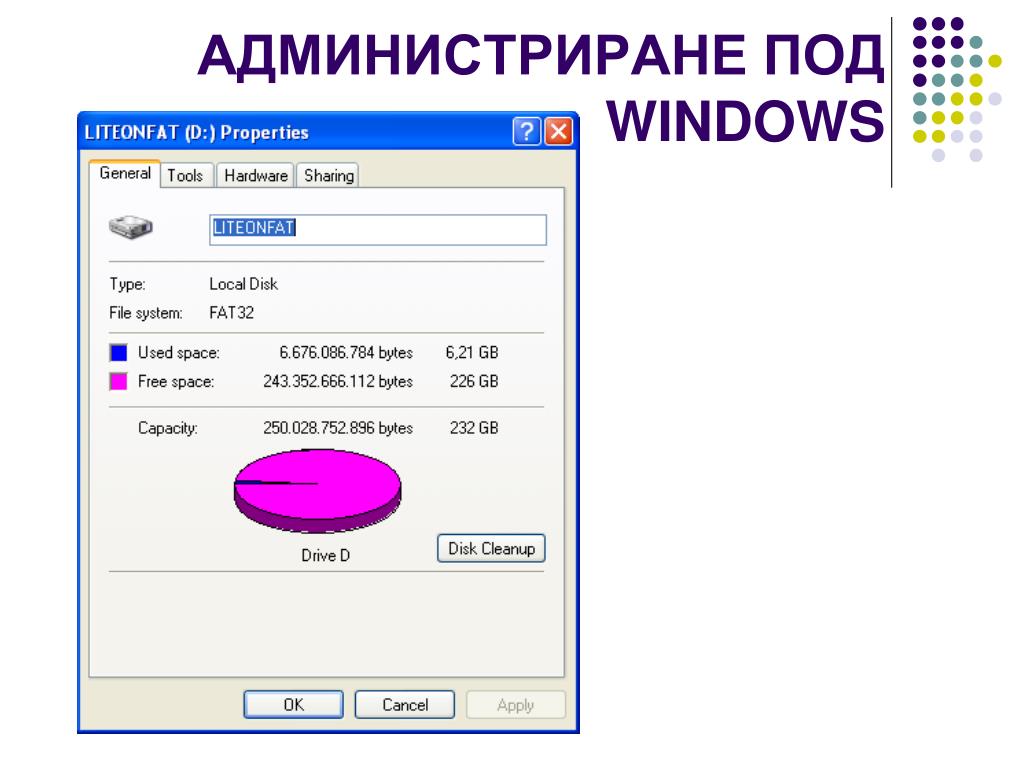

  22. АДМИНИСТРИРАНЕ ПОД WINDOWS

  23. Тестване на твърдия диск DiskCheckup • Passmark DiskCheckup позволява на потребителя да следи SMART атрибутите на даден хард диск. SMART ( Self Monitoring Analysis & Reporting Technology ) извършва мониторинг над всички важни елементи, свързани със здравословното състояние на твърдия ви диск както в момента, така и в дългосрочен план. Например: 'Spin Up Time', брой стартирания/спирания, брой часове работа, температура на хард диска и др.

  24. Тестване на твърдия диск SeaTools • SeaTools е подробен, лесен за използване инструмент, който помага за бързото определяне на състоянието на твърдия диск. Софтуера включва няколко теста, които дисковото устройство. www.seagate.com

  25. ЗАДАЧА • Отворете програма Partition Magic 8.0 • Изследвайте свободния и зает капацитет на твърдия диск • На колко дяла е разделен диска? • Създайте нов дял към HDD. • Използвайте таблица за разположение на файловетеNTFS. • Слейте създадения нов дял с предхония.
