Лекція 4. Архітектура NGN

1. Телекомунікаційні мережі наступного покоління Лекція 4. Архітектура NGN Доцент кафедри телекомунікаційних систем к.т.н. Гаттуров Виктор Кавич Киев-2012

2. Базовая архитектура NGN (Рекомендация МСЭ-Т Y.2001)

3. Функции уровня услуг NGN • Уровень услуг содержит функции управления логикой услуг и приложений и обеспечивает: • предоставление инфокоммуникационных услуг; • управление услугами; • создание и внедрение новых услуг; • взаимодействие различных услуг. • Данный уровень позволяет реализовать специфику услуг и применять одну и ту же программу логики услуг вне зависимости от типа транспортной сети и способа доступа. Наличие этого уровня позволяет также вводить на сети электросвязи любые новые услуги без вмешательства в функционирование других уровней.

4. Функции уровня управления коммутацией NGN Задача уровня управления коммутацией — обработка информации сигнализации, маршрутизация вызовов и управление потоками. Данный уровень поддерживает логику управления, которая необходима для обработки и маршрутизации трафика. Функция установления соединения реализуется на уровне элементов базовой сети под внешним управлением оборудования программного коммутатора (Softswitch). Исключением являются АТС с функциями контроллера шлюзов (MGC – MediaGatewayController), которые сами выполняют коммутацию на уровне элемента транспортной сети.

5. Функции транспортного уровня NGN Задача транспортного уровня — коммутация и прозрачная передача информации пользователя. В NGN операторы получат возможность наращивать объемы услуг, что в свою очередь приведет к росту требований к производительности и емкости сетей транспортного уровня. Основными требованиями к таким сетям являются: - высокая надежность оборудования узлов; - поддержка функций управления трафиком; - хорошая масштабируемость.

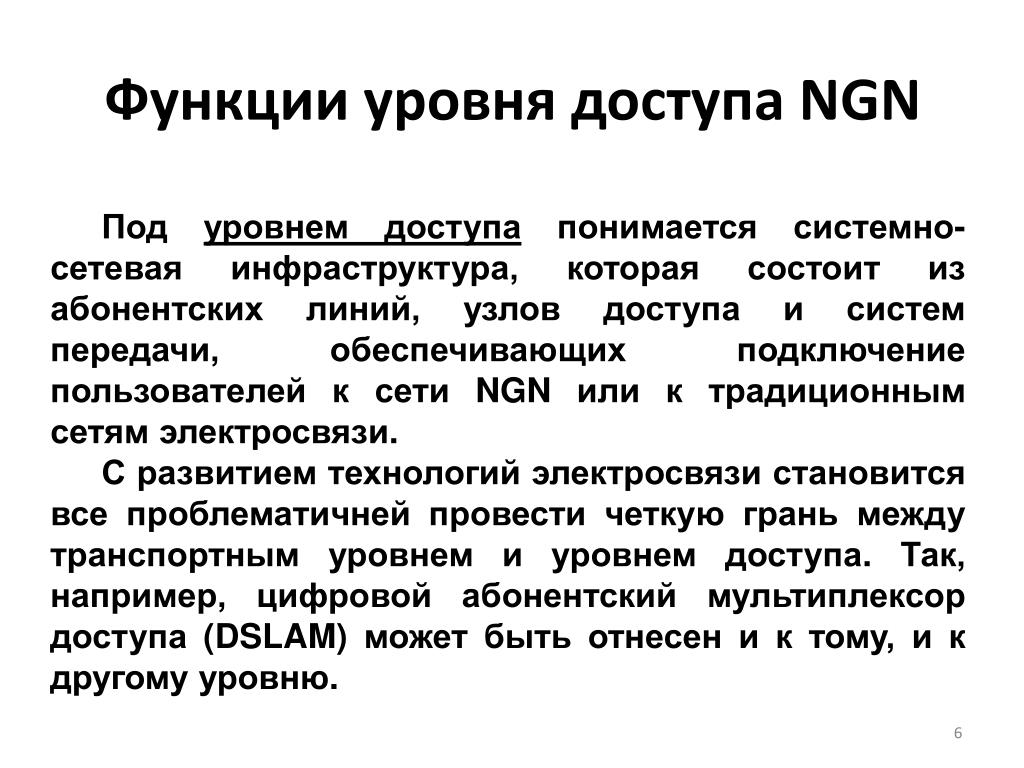

6. Функции уровня доступа NGN Под уровнем доступа понимается системно-сетевая инфраструктура, которая состоит из абонентских линий, узлов доступа и систем передачи, обеспечивающих подключение пользователей к сети NGN или к традиционным сетям электросвязи. С развитием технологий электросвязи становится все проблематичней провести четкую грань между транспортным уровнем и уровнем доступа. Так, например, цифровой абонентский мультиплексор доступа (DSLAM) может быть отнесен и к тому, и к другому уровню.

7. Архитектура NGN (Rec. ITU-T, Y.2001))

8. Архитектура NGN, предлагаемая Форумом мультисервисной коммутации (Multiservice Switching Forum, MSF)

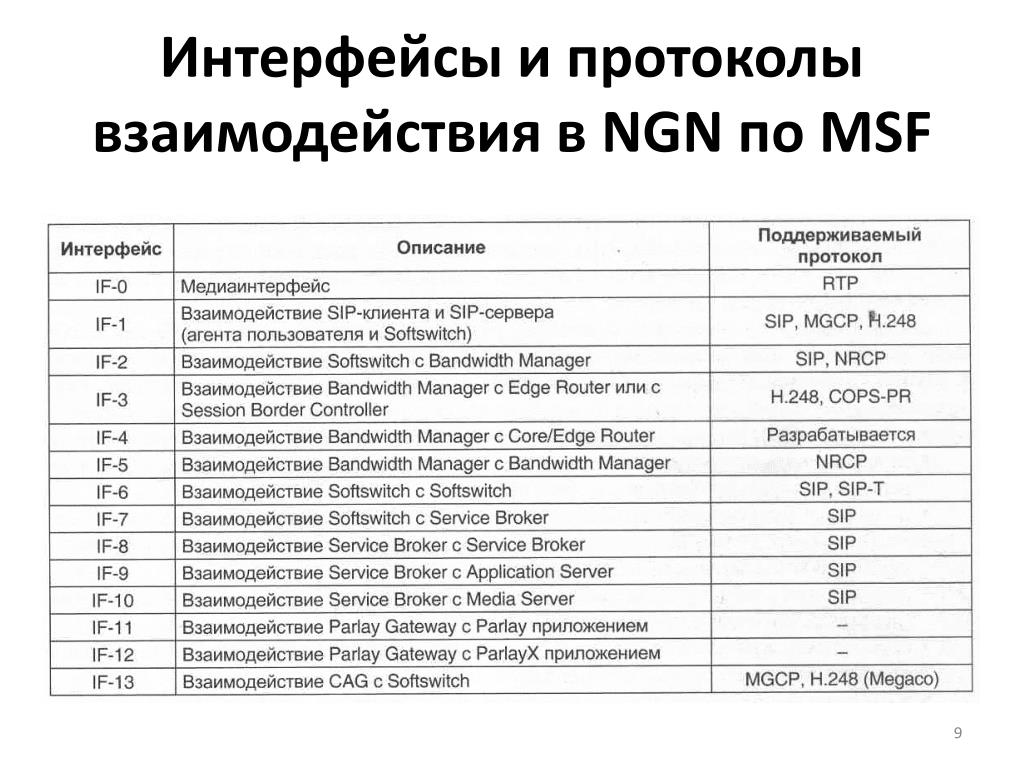

9. Интерфейсы и протоколы взаимодействия в NGN по MSF

10. Типовая архитектура сети NGN на базе гибкого коммутатора

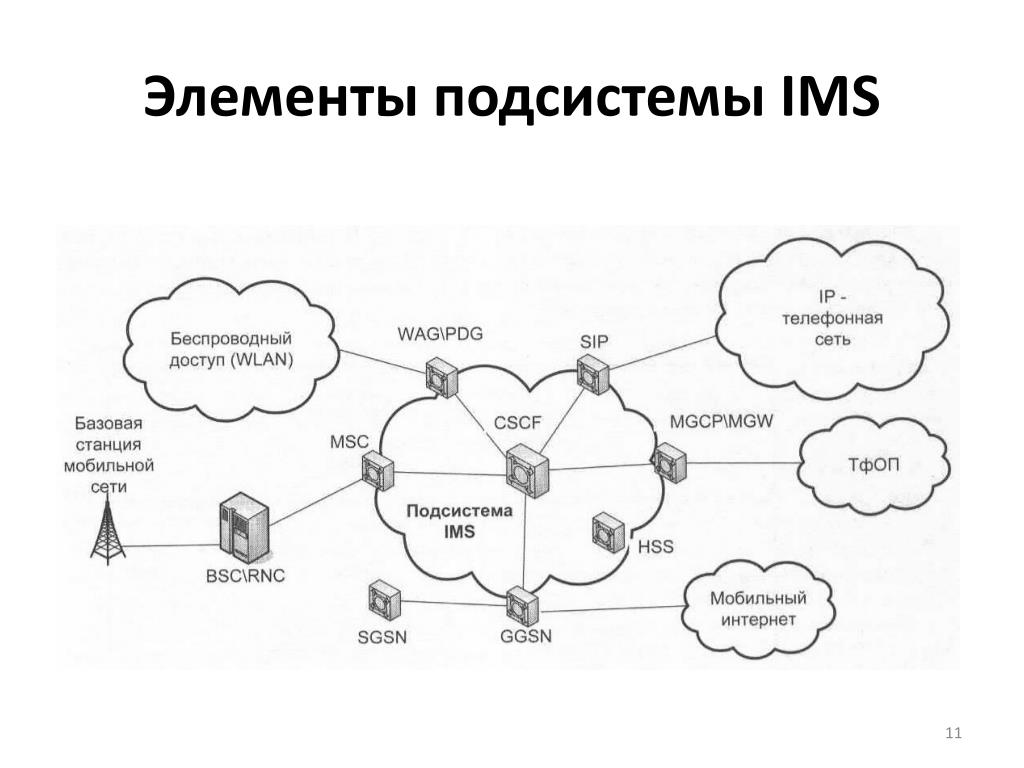

11. Элементы подсистемы IMS

12. Архитектура подсистемы IMS

13. Архитектура подсистемы IMS TISPAN

14. Сравнение основных подходов к построению сетей NGN В принципе оба подхода имеют одну и ту же уровневую структуру. Как в одном, так и в другом случае необходим единый мультисервисный абонентский доступ и единый IP-транспорт. Акцент делается на услуги для абонентов, поэтому оператор, при выборе стратегии построения NGN, должен исходить, прежде всего, из планируемого набора услуг.

15. Основное свойство архитектуры SoftSwitch SoftSwitch является технологическим решением, обеспечивающим иерархическое выполнение разноуровневых функций в четырех функциональных плоскостях – транспортной, управления обслуживанием вызова и сигнализации, услуг и приложений, эксплуатационного управления. Такое разделение функций по иерархическим уровням в полной мере соответствует принципам структурирования NGN. Благодаря этому SoftSwitch можно охарактеризовать как технологическое решение, которое на данном уровне развития технологии реализует концепция NGN наилучшим образом.

16. Основные свойства архитектуры IMS

17. Достоинства решения на базе гибкого коммутатора

18. Недостатки решения на базе гибкого коммутатора

19. Достоинства и недостатки решения на базе мультимедийной IP-подсистемы

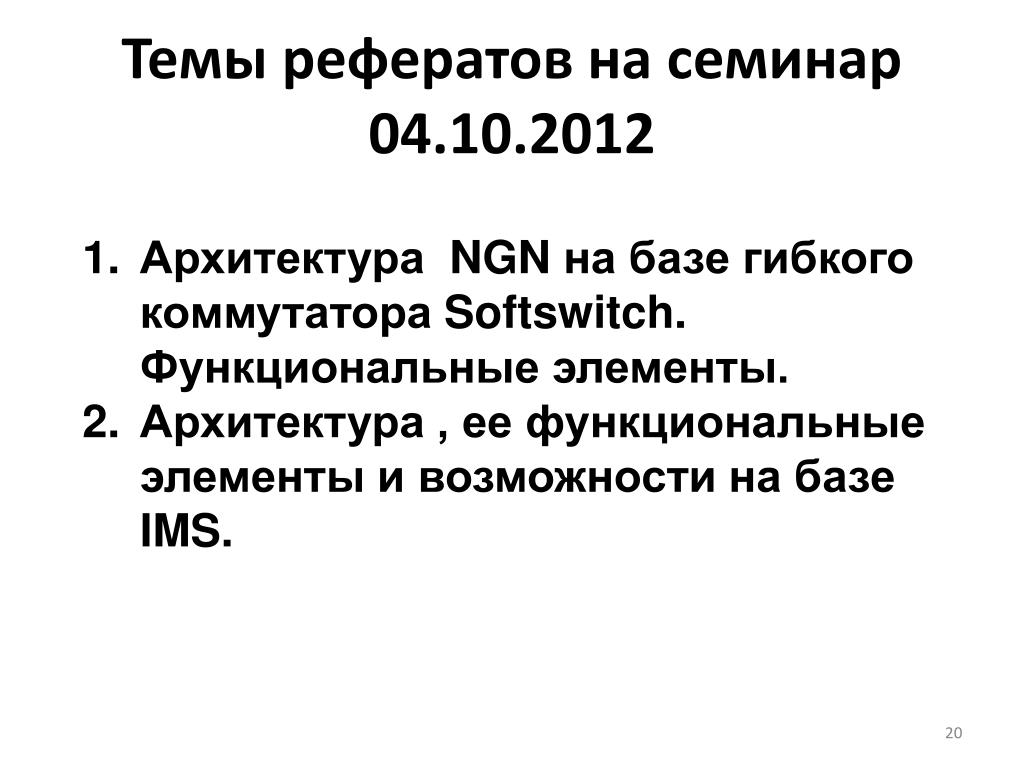

20. Темы рефератов на семинар 04.10.2012 • Архитектура NGN на базе гибкого коммутатора Softswitch. Функциональные элементы. • Архитектура , ее функциональные элементы и возможности на базе IMS.
