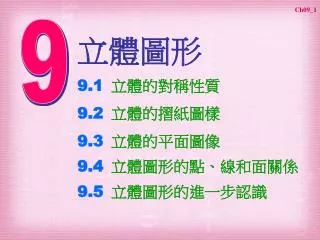

  1. 9 立體圖形 9.1立體的對稱性質 9.2立體的摺紙圖樣 9.3立體的平面圖像 9.4立體圖形的點、線和面關係 9.5立體圖形的進一步認識

  2. A B C 9.1立體的對稱性質 反射對稱 旋轉對稱 正方體和正四面體的對稱性質

  3. A B 9.2 立體的摺紙圖樣 一個立體的不同摺紙圖樣 判斷立體的摺紙圖樣

  4. A B 9.3立體的平面圖像 立體的正面、頂部和側面圖像 從平面圖像判斷立體圖形

  5. A B 9.4立體圖形的點、線和面的關係 直線與平面的交角 兩個相交平面的交角

  6. A B 9.5立體圖形的進一步認識 尤拉公式 正多面體

  7. 9.1 立體的對稱性質 例題演示 反射對稱 A) 如果一個立體可被一個平面分成兩個形狀和大小都相同的部分，且其中一部分是另一部分沿該平面的鏡像，則該立體具反射對稱性質，而該平面就稱為反射平面。 • 目錄 9.1

  8. 9.1 立體的對稱性質 試指出以下哪些陰影平面：A、B、C、…、J 是正方體的反射平面。 A、B、F、H、I、J • 重點理解 9.1.1

  9. 9.1 立體的對稱性質 例題演示 旋轉對稱 B) 如果一個立體在繞一條直線旋轉 360 的程中，它與原本圖形重合n次 ( n > 1 ) ，則該立體具 n重旋轉對稱性質，而該直線就稱為旋轉對稱軸。 • 目錄 9.1

  10. 9.1 立體的對稱性質 當以 l 為旋轉對稱軸時，求圖形的旋轉對稱次數。 2重旋轉對稱 • 重點理解 9.1.2

  11. 9.1 立體的對稱性質 例題演示 正方體和正四面體的對稱性質 C) 正方體和正四面體是兩種同時具反射對稱和旋轉對稱性質的立體。 • 目錄 9.1

  12. 9.1 立體的對稱性質 試指出以下哪些陰影平面：A、B、…、F是正四面體的反射平面。 A、B、C、D、E • 重點理解 9.1.3

  13. 9.2 立體的摺紙圖樣 例題演示 一個立體的不同摺紙圖樣 A) 一個立體可以由不同的摺紙圖樣製作而成。 • 目錄 9.2

  14. 9.2 立體的摺紙圖樣 C • 重點理解 9.2.1

  15. 9.2 立體的摺紙圖樣 例題演示 判斷立體的摺紙圖樣 B) 根據一個摺紙圖樣，我們可以想像所摺成的立體中，各點、線和面與原本圖樣的關係。 • 目錄 9.2

  16. 9.2 立體的摺紙圖樣 如圖 A 所示，子華在一個正四面體摺紙圖樣的四個三角形上分別填上藍、黃、橙及緑色。如果將完成後的正四面體如圖 B 所示平放在桌面上，它貼着桌面的那面是甚麼顏色？

  17. 9.2 立體的摺紙圖樣 返回問題 將 PA和 PB 貼合，使藍、橙兩面相連。 ∵藍、橙、黃三面相遇於 P點，即圖 B 的背面 是黃色面。 ∴它貼着桌面那面是緑色。

  18. 9.2 立體的摺紙圖樣 圖 A 是一個摺紙圖樣，現將它摺成圖 B 所示的立體。 (a) IJ會與哪一線段重合？它們的長度有甚麼關係？ (b) KM 會與哪一線段重合？它們的長度有甚麼關係？

  19. 9.2 立體的摺紙圖樣 返回問題 (a) 沿 EI及沿 HI把圖樣摺起，IJ 會與IL重合， 即 IJ =IL。 (b) 再沿 DH 摺起，HK 會與 HG重合。接着沿 KL 摺起，KM 會與 GC重合，即 KM=GC。 • 重點理解 9.2.2

  20. 9.3 立體的平面圖像 例題演示 立體的正面、頂部和側面圖像 A) 我們可以繪畫立體的正面、頂部和側面的平面圖像來描述和理解該立體的形狀。 • 目錄 9.3

  21. 9.3 立體的平面圖像 從三個不同角度觀察圖 A 的立體，然後繪畫立體的正面、頂部和側面圖像。 圖 A • 重點理解 9.3.1

  22. 9.3 立體的平面圖像 例題演示 B) 從平面圖像判斷立體圖形 我們可以根據立體的正面、頂部和側面圖像描繪出該立體。 例如： 根據立體的 3 個平面圖像，推想出該立體的形狀 • 目錄 9.3

  23. 9.3 立體的平面圖像 以下是某立體的正面、頂部、側面的圖像。利用這些圖像繪畫出立體。

  24. 9.3 立體的平面圖像 下圖為某立體的正面、側面和頂部的平面圖像，試繪畫該立體的形狀。

  25. 9.3 立體的平面圖像 返回問題 所需立體圖形如下：

  26. 9.3 立體的平面圖像 試繪畫具有以下三個平面圖像的立體圖形。

  27. 9.3 立體的平面圖像 返回問題 所需立體圖形如下：

  28. 9.3 立體的平面圖像 某立體由一些大小相同的正方體組會而成，下圖所示為該立體三個不同的平面圖像。 • 試繪出該立體的形狀。 • (b) 該立體由多少個正方體組成？ (a) [由該立體的三個不同平面圖像可知該立體的長、高和闊分別由 3 個、2 個和 2 個正方體組成。我們可先由 3‌  2  2個正方體所組成的立體考慮，並將上層的 6 個正方體記作 1A、1B、1C、1D、1E 和 1F，而下層的 6 個正方體則記作 2A、2B、2C、2D、2E 和 2F，如圖 A 所示。

  29. 9.3 立體的平面圖像 返回問題 由立體的正面圖像可知正方體1A、1B、1D和1E不是立體的一部分。由立體的側面圖像可知正方體1A、1B和1C不是立體的一部分。而由立體的頂部圖像可知正方體1C、2C、1D和2D也不是立體的一部分。總括來說，立體只包含正方體1F、2A、2B、2E和2F。] 該立體的形狀是 (b) 從(a) ，可知該立體由 5 個正方體組成。 • 重點理解 9.3.2

  30. 9.4 立體圖形的點、線和面的關係 例題演示 直線與平面的交角 A) • 設 BC與平面 上所有通過C的直線互相垂直，我們稱 BC垂直於平面 ，C 為 B 在平面  上的投影，而線段AC 則為線段 AB在平面  上的投影； • (ii) AB與它的投影 (即 AC ) 所成的角 ，便是直線AB與平面 的交角。 • 目錄 9.4

  31. 9.4 立體圖形的點、線和面的關係 • 圖中立體的底 ABCD 是一個正方形。如果 VM 垂直於平面 ABCD，寫出以下交角的名稱。 • 邊VA 與底ABCD。 • 邊 VB與底 ABCD。

  32. 9.4 立體圖形的點、線和面的關係 返回問題 [已知 平面 ABCD，即 VM垂直於該平面上任何通過 M點的直線 (可參看旁註欄的圖：， (a) 及 ) 。] ∵AM是平面ABCD上一條通過M點的直線。 ∴，即 VA在ABCD上的投影是MA。 因此邊 VA與底 ABCD 的交角是 ∠VAM。 (b) VB 在 ABCD 的投影是 MB。 邊 VB與底 ABCD 的交角是 ∠VBM。

  33. 9.4 立體圖形的點、線和面的關係 • 參看附圖，寫出 • 線段 EB在平面 ABCD上的投影； • 線段 EB在平面 CDEF 上的投影； • 線段 EB與平面ABCD 的交角； • 線段 EB 與平面 CDEF的交角。 (a) 已知線段 ED 垂直於平面 ABCD， 即 ED 垂直於該平面上任何通過 D 點的線。 ，即 EB在 ABCD上的投影是 DB。

  34. 9.4 立體圖形的點、線和面的關係 返回問題 (b) 已知線段 BC 垂直於平面 CDEF， 即 BC 垂直於該平面上任何通過 C 點的線。 ，即 EB在 CDEF上的投影是 EC。 (c) 線段 EB 與平面 ABCD 的交角 = EB 與 它在平面 ABCD的投影所成的角 = EB 與 DB所成的角 = ∠EBD (d) 線段 EB 與平面 CDEF 的交角 = EB 與 它在平面 CDEF的投影所成的角 = EB 與 EC所成的角 = ∠BEC • 重點理解 9.4.1

  35. 9.4 立體圖形的點、線和面的關係 例題演示 兩個相交平面的交角 B) • 目錄 9.4

  36. 9.4 立體圖形的點、線和面的關係 圖中是一個正四面體。M和 N分別是 AB和 VA 的中點。 • 試在圖中標明平面VAB 與 CAB 的交角。 • ∠BNC是該四面體的兩個平面的交角。試寫出它們的名稱。

  37. 9.4 立體圖形的點、線和面的關係 返回問題 • [AB是平面 VAB與 CAB 的交線。 • 由於△VAB和 △CAB都是等邊三角形，且 M是 AB 的中點，因此 及 。] • ∠VMC是該兩面的交角，即圖中所示的角 x。 • [ 及 ，其中 VA是平面 VAB與 VAC的交線。] • 該兩個平面是 VAB和 VAC。

  38. 9.4 立體圖形的點、線和面的關係 參看圖中所示的正方體，寫出平面 ACHF與平面 DCHE的交角。 CH是平面 ACHF 與平面 DCHE 的交線。 ∵ 。 平面ACHF 與平面 DCHE 的交角是∠ACD。

  39. 9.4 立體圖形的點、線和面的關係 在圖中，VABCD是一個五面體，其中底 ABCD是一個正方形，VA = VB = VC = VD。指出平面 VCD與底 ABCD的交角。

  40. 9.4 立體圖形的點、線和面的關係 返回問題 如圖所示，設 M 和 N分別為 AB和 CD的中點，連接 VN 和 MN 。 VCD與ABCD的交線是 CD， 而 。 VCD 與 ABCD 的交角是∠VNM 。 • 重點理解 9.4.2

  41. 9.5 立體圖形的進一步認識 例題演示 尤拉公式 A) 多面體必符合尤拉公式：F + V – E = 2，其中 F是多面體面的數目，V 是頂點的數目，E 是邊的數目。 • 目錄 9.5

  42. 9.5 立體圖形的進一步認識 • 下圖所示為一個多面體的摺紙圖樣。 • 試數一數該多面體中面的數目(F) 、頂點的數目(V) 和邊的數目(E) 。 • 對於這個多面體，尤拉公式是否成立？

  43. 9.5 立體圖形的進一步認識 返回問題 (a) 由摺紙圖樣摺成的多面體是： 根據點算， 面的數目 (F) = 6 頂點的數目 (V) = 8 邊的數目 (E) = 12 (b) (尤拉公式所需的關係是 F + V – E = 2。) 這裏，6 + 8 – 12 = 2。 尤拉公式對這個多面體成立。

  44. 9.5 立體圖形的進一步認識 已知某多面體有 10 個面和 16 個頂點，求邊的數目。 即 10 + 16 – E = 2 即 邊的數目是 24。 • 重點理解 9.5.1

  45. 9.5 立體圖形的進一步認識 例題演示 正多面體 B) 如果一個多面體所有的面都是相同的正多邊形，且每個頂點都是由相同數目的面相遇而成，則該立體稱為正多面體。 只有 5 種不同的正多面體存在，包括正四面體、正六面體(正方體) 、正八面體、正十二面體和正二十面體。 • 目錄 9.5

  46. 9.5 立體圖形的進一步認識 下列各正多面體的每一個面是甚麼正多邊形？ (a) (b) (c) • 等邊三角形 • 正方形 • 正五邊形 完 • 重點理解 9.5.2
