VMware 가상화 솔루션 표준제안서

1. VMware 가상화 솔루션 표준제안서

2. 목차 • 가상화 마켓 및 가상화 기술 Overview • VMWARE 제품 소개 • 고객 시나리오 • FAQ 및 Resource

3. 가상화 마켓 및 가상화 기술 Overview

4. 가상화 기술에 대한 시장 변화 • 40% 이상의 서버들이 가상화 기술 도입을 고려함. • 서버 콘솔리데이션이 가상화 기술을 도입하려는 가장 큰 이유임 • 50% 이상의 가상 서버들이 운영환경에서 운영 됨. • 가상화 기술이 대부분의 중요한 업무를 지원 –– business processing, database and decision support • X86기반의 Windows 및 Linux 서버의 가상화를 위하여 VMWARE 도입 Percent of Planned Servers Expected to be Virtualized by OS Source: IDC, 2005

5. 가상화 솔루션의 급속한 성장 – 매년 2배 VMware Revenue • VMWARE 솔루션의 급속한 성장 • 전세계 5,500 대 이상의 서버 고객이 이미 사용 중이며, 매년 2배의 영업 매출 달성 • 현재 새로운 x86서버의 3~5% 정도가 가상화 기술을 채택하고 있으며, 2006년에는 20% 에 육박할 것으로 예상함. • 서버 가상화 기술은 모든 서버에 도입 • Entry-level급 : VMWARE와 같은 Software 기반의 가상화 기술 • Midrange 및 High-end급 : 서버 벤더에서 제공하는 가상화 기술 • VMWARE는 x86 서버 시장에서 가장 경쟁력이 있는 솔루션임. $400M $200M Virtualized workloads – a projected 400% increase

6. 가상화 환경 Multi-App 환경 App App App 기존 x86 서버 아키텍쳐 App App App OS OS OS 어플리케이션 및 OS의 격리성 필요 Application OS Hardware OS 하드웨어 성능의 획기적인 발전 Hardware 파티셔닝을 이용한 가상의 서버 환경 - 어플리케이션별로 별도의 OS 환경 - 시스템 자원의 격리 및 최적화된 사용 - H/W에 독립적인 표준 서버 인프라 구축 Hardware 서버의 리소스를 효율적으로 사용하기 위하여 여러 개의 어플리케이션 운영 - 어플리케이션 장애가 전체 어플리케이션 장애로 전파 - 리소스의 격리 불가 단일 H/W, OS 및 어플리케이션 가상화 기술 도입 배경 서버의 기술이 발전하면서, 서버의 성능이 기존에 비하여 획기적인 발전을 하였지만, 어플리케이션을 단일 OS에 운영하는 것은 기술적 및 운영적인 제약으로 인하여, 또 다른 방안으로 가상화 기술을 도입함

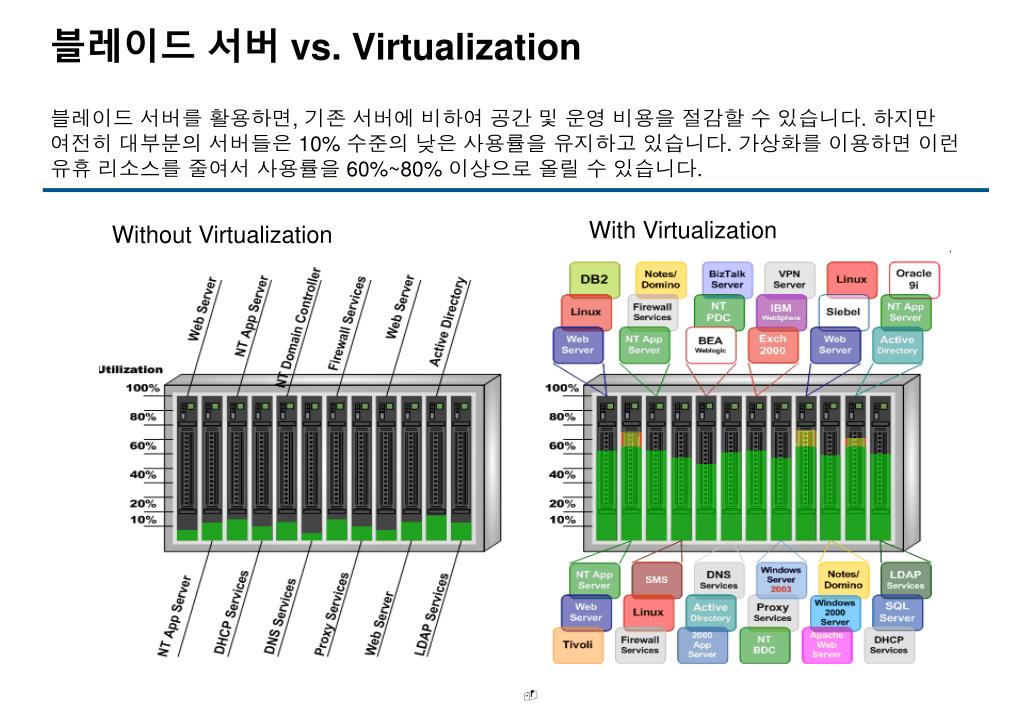

7. 블레이드 서버 vs. Virtualization 블레이드 서버를 활용하면, 기존 서버에 비하여 공간 및 운영 비용을 절감할 수 있습니다. 하지만 여전히 대부분의 서버들은 10% 수준의 낮은 사용률을 유지하고 있습니다. 가상화를 이용하면 이런 유휴 리소스를 줄여서 사용률을 60%~80% 이상으로 올릴 수 있습니다. Without Virtualization With Virtualization

8. 가상화의 주요 기능 • Partitioning (파티셔닝) • 다수의 운영체제를 단일 서버에서 운영. • 물리적 서버의 자원을 최적화 하여 사용. • 컴퓨팅 리소스를 하나의 풀(pool)에서 각 가상서버(Virtual Machine)에 필요한 만큼 할당. • 현재 2P까지 Virtual Machine에서 Scale-up 지원 • Encapsulation (캡슐화) • 가상서버는 독립적인 파일로 저장됨. • 손쉬운 백업(Snap-shot), 이전 및 복사 가능. • 가상서버에 올라가 있는 어플리케이션은 어떤 서버로 이전 되던지 동일한 가상의 하드웨어 환경 제공  어플리케이션 호환성 문제 없음. • Isolation (격리) • 가상서버는 상호 완벽하게 격리되어 운영되며, 단일 가상서버에 장애가 발생하여도 다른 가상서버에 영향이 없음. 단, 전체 하드웨어 수준은 격리는 제공 못함. • 가상서버 간에는 데이터 유출이 발생하지 않으며, 가상서버 간 또는 어플리케이션 간은 정의된 네트워크 연결 (예, Ethernet) 만으로 통신 가능. • 각 가상서버에 대한 CPU, 메모리, 디스크 및 네트워크에 대한 자원을 동적으로 제어

9. 가상화가 가져올 수 있는 개선점들 • 기업내 유연성을 높임 (Adaptive Enterprise) • 리소스에 대한 유연성 – 어플리케이션의 연관성, 피크 타임 및 사용률에 따른 최적화. • 서버 통합 (Consolidation) • 계속적으로 늘어나는 서버의 수를 가상서버에서 운영하여, 적절한 수준의 물리적인 서버 대수 유지 • 비즈니스 연속성 (Business Continuity) • 테스트 및 개발 환경을 가상화 하고, 파일 단위로 관리  운영 환경으로 빠른 배치 • 테스트 및 개발환경 자동화 • 가상환경의 장점을 살려서 하드웨어에 대한 독립성을 보장하며, 어플리케이션의 손쉬운 관리

10. 가상화 도입시 효과 (Detailed)

11. Virtual Machine은 기존의 서비스 통합(콘솔리데이션)에 일반적으로 사용. VMware 는 주로 많은 CPU 및 메모리 용량이 필요하지 않은 어플리케이션을 대상으로 함. (Virtual Machine은 최대 2CPU 까지 SMP 환경 지원) Windows, Linux 상에 운영되는 2 CPU 이하를 사용하는 어플리케이션 다양한 OS – Windows, Linux, Novel – 를 하나의 물리적 서버에서 동시 탑재 OS Upgrade, Patch의 상태가 다른 어플리케이션 부서별, 지역별 등의 “정치적”인 이유로 OS를 분리해야 하는 경우 소규모 File 및 Print 서버 Web 서버 Active Directory DNS/DHCP/firewall 서버 반드시 NT 4에서만 운영 가능한 어플리케이션의 임시 운영 Virtual Machine을 사용할 수 없는 환경 2P 이상의 CPU 리소스를 지속적으로 요구하는 어플리케이션 매우 높은 Network 및 Disk I/O를 요구하는 어플리케이션 Computing 및 memory Intensive – HPTC 표준 Ethernet 및 Storage 외에 별도의 확장 Slot을 요구하는 경우 – 예) FAX Server File and Print Biz apps Web Universal spares Clustering Databases Mail and messaging 가상화를 도입하기에 적합한 환경

12. VMWARE 제품 소개

13. VMware Server 제품 포트폴리오 • ESX Server • Enterprise 고객들이 일반적으로 사용 • 가장 높은 수준의 가상화 기술 제공 • Virtual infrastructure node (VIN) 옵션 제공 (ESX, Virtual SMP, VMotion, VirtualCenter Agents를 모두 포함한 제품) • GSX Server • 개발 환경에서 일반적으로 사용 • Microsoft의 Virtual Server 제품과 비슷 • VirtualCenter • 여러 대의 ESX 서버 통합 관리 소프트웨어 (VirtualCenter management Software) • Vmotion 기능을 사용하기 위해 필수 • P2V • 물리적인 서버를 가상화 환경으로 마이그레이션 툴 • 일반적으로 서비스와 함께 판매

14. 가상화 솔루션 아키텍쳐 가상화를 지원하는 제품은 크게 “Hosted” 와 “Bare-Metal” 타입으로 나눌 수 있으며, 가장 큰 차이점은 가상 서버를 운영하기 위해 별도의 Host OS가 존재하는 차이이며, Bare-Metal 타입의 경우 보다 안정적이고 최적화된 가상환경을 제공합니다. VM VM Service Console GSX Server/ MS Virtual Server VM VM Windows/Linux (Host OS) Vmkernel (Hypervisior) x86 hardware x86 hardware • Hosted (GSX Server and Microsoft Virtual Server) • 대부분의 하드웨어에 설치 가능 • 어플리케이션 설치와 비슷함 • 저렴한 가격 • “Bare-Metal” (ESX Server) • 높은 안정성 및 성능 • 오버헤드가 적음 • 다양한 리소스 관리 기능 제공 • SMP 지원 (2P)

15. 가상화 제품 비교

16. ESX 서버 구성 요소 VMkernel • 모든 가상 서버와 하드웨어 사이의 리소스 관리 Service console • 리눅스 기반의 관리 매니저 및 관리 인터페이스 제공 VMware management interface (MUI) • ESX Server 관리를 위한 Web기반의 관리 인터페이스 ESX Server remote console • 가상서버에 대한 원격 콘솔 VMware Scripting API • 자동화된 관리 및 모니터링 API

17. ESX 서버 추가 모듈 (옵션) Virtual SMP 단일 가상 머신에 두 개의 프로세서 할당으로 SMP 기능 지원 < 지원 기능 > • 가상 서버의 CPU 성능 확장 • Workload가 집약적인 서버의 가상화 적용시 사용 • Multi-processor를 지원하는 어플리케이션에 최적의 성능 • 듀얼 프로세서 환경의 애플리케이션에 대한 개발 또는 테스트 진행

18. VMware ESX Server VMware ESX Server x86 Architecture x86 Architecture ESX 서버 추가 모듈 (옵션) Vmotion™ • On-line 상에서 업무부하에 따라서 하드웨어(Host OS) 간 가상 머신 이동 • 무중단 하드웨어 업그레이드 및 유지보수 • 하드웨어 장애시 가상 머신을 다른 하드웨어로 이동 VMotion 기술 운영중인 가상 머신을 중단 없이 이동하므로, 높은 서비스 가용성과 신속한 업그레이드를 보장

19. 고객 시나리오

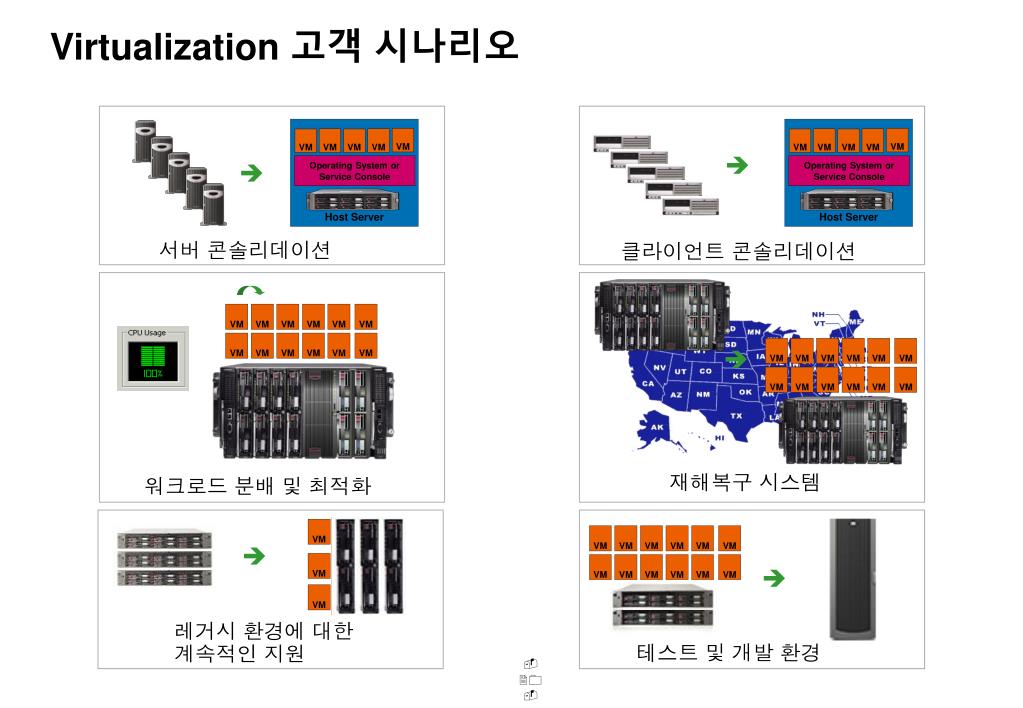

20. Host Server Host Server VM VM VM VM VM VM VM VM VM VM Operating System or Service Console Operating System or Service Console Virtualization 고객 시나리오   서버 콘솔리데이션 클라이언트 콘솔리데이션 VM VM VM VM VM VM VM VM VM VM VM VM VM VM VM VM VM VM  VM VM VM VM VM VM 재해복구 시스템 워크로드 분배 및 최적화 VM VM VM VM VM VM VM  VM VM VM VM VM VM VM  VM 레거시 환경에 대한 계속적인 지원 테스트 및 개발 환경

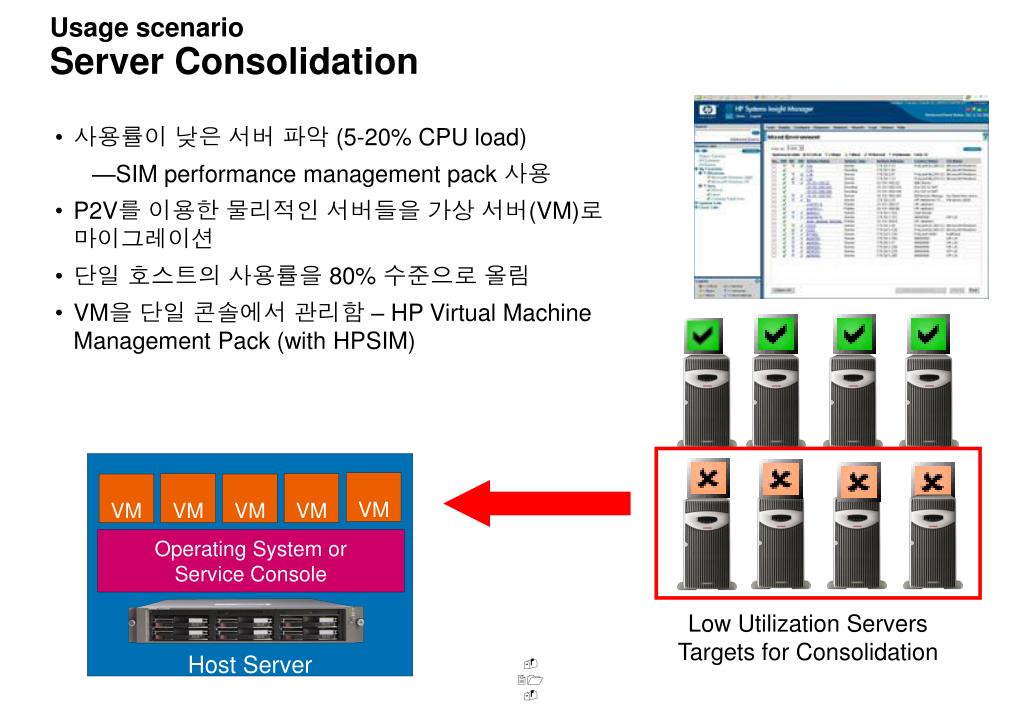

21. 사용률이 낮은 서버 파악 (5-20% CPU load) SIM performance management pack 사용 P2V를 이용한 물리적인 서버들을 가상 서버(VM)로 마이그레이션 단일 호스트의 사용률을 80% 수준으로 올림 VM을 단일 콘솔에서 관리함 – HP Virtual Machine Management Pack (with HPSIM) Host Server VM VM VM VM VM Operating System or Service Console Usage scenarioServer Consolidation Low Utilization Servers Targets for Consolidation

22. Usage scenarioWorkload Optimization VM VM VM VM VM • 사용률이 높은 VM에 대한 Resource 분산 • 호스트 서버의 CPU Utilization이 매우 높은 경우, 몇 개의 VM을 다른 호스트로 옮김 • On-line Migration을 위해서는 VMWare의 Vmotion 필요함 • 자동 Migration은 개발중 VM VM VM VM VM VM VM

23. 클라이언트 콘솔리데이션 필요성.. 클라이언트에 대한 패치, 업데이트 등의 관리 비용 증가 복잡한 하드웨어 교체 주기 보안문제 발생 P2V를 이용한 마이그레이션 (Option) 단일 호스트에서 40+의 클라이언트 수용함 사용자는 씬클라이언트 (Thin Client) 사용 PC에 대한 중앙 집중된 관리 가능함 보안 문제 및 데이터 유출 위험 감소 System Insight Manager를 이용한 Virtual machine 및 VM 관리 (VMM) Usage scenarioClient Consolidation Thin clients replaces desktops P2V Host Server VM VM VM VM VM VM VM VM VM VM Operating System or Service Console

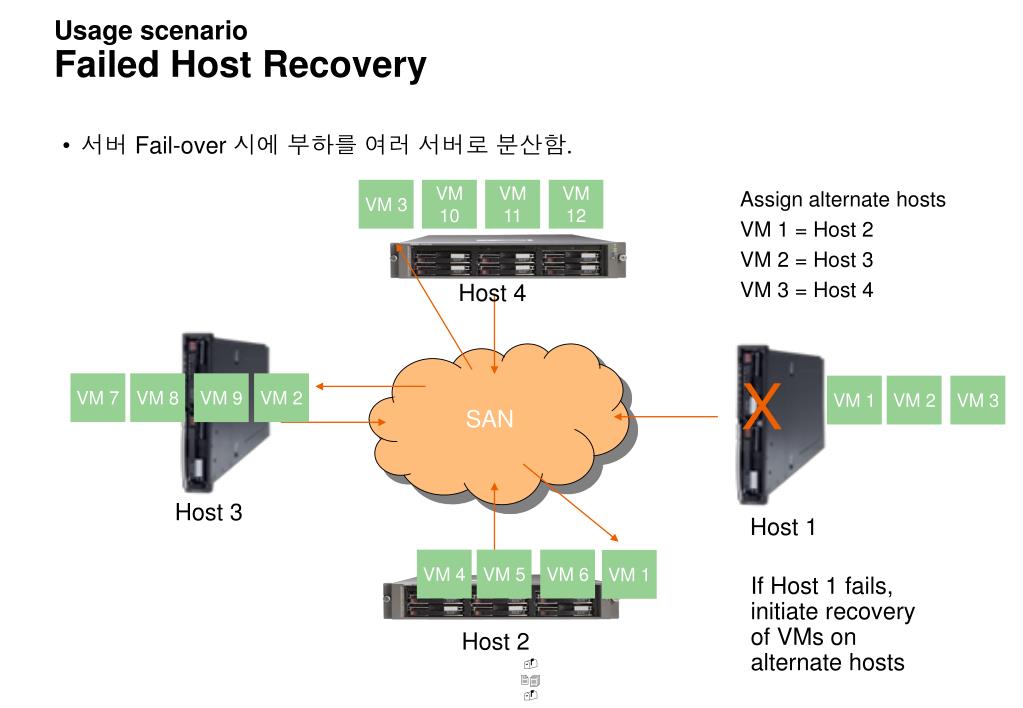

24. 서버 Fail-over 시에 부하를 여러 서버로 분산함. Usage scenarioFailed Host Recovery VM 3 VM10 VM11 VM12 Assign alternate hosts VM 1 = Host 2 VM 2 = Host 3 VM 3 = Host 4 Host 4 SAN X VM 7 VM 8 VM 9 VM 2 VM 1 VM 2 VM 3 Host 3 Host 1 VM 4 VM 5 VM 6 VM 1 If Host 1 fails, initiate recovery of VMs on alternate hosts Host 2

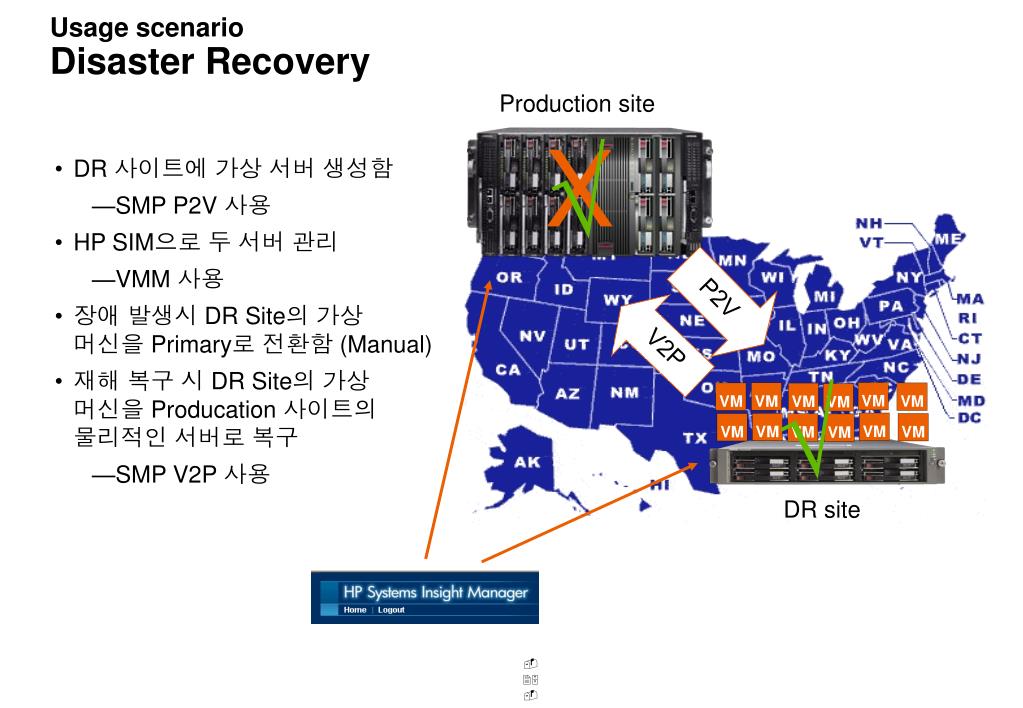

25. VM VM VM VM VM VM VM VM VM VM VM VM DR site Usage scenarioDisaster Recovery Production site X • DR 사이트에 가상 서버 생성함 • SMP P2V 사용 • HP SIM으로 두 서버 관리 • VMM 사용 • 장애 발생시 DR Site의 가상 머신을 Primary로 전환함 (Manual) • 재해 복구 시 DR Site의 가상 머신을 Producation 사이트의 물리적인 서버로 복구 • SMP V2P 사용 √ P2V V2P √

26. Usage scenarioTest and Dev to Production • 가상화된 개발 및 TEST 환경 구축 후 개발 완료된 시스템 배포시 V2V 또는 V2P 사용 • VMM Moves 또는 SMP V2P • HP SIM 을 이용한 관리 • HPSIM 및 VMM VM VM VM VM VM VM VM VM VM VM SMP P2V VMM Move VM VM VM VM VM

27. FAQ 및 Resource

28. FAQ • VMWare 탑재를 위하여 8way 급 이상의 대용량 서버를 도입해야 합니까? • 일반적으로 Vmware는 사용률이 낮거나 적용 용량을 요구하는 서버를 대상으로 CPU 당 2~5개 정도의 VM이 올라가게 됩니다. 이런 경우 8way이상 급 서버를 사용하게 되면, 하나의 서버에 너무 많은 VM이 탑재하게 되어, 서버 장애 발생시 또는 정기 점검시 감당하지 못할 정도의 다운타임이 발생할 수 있습니다. • 적절한 수준의 VM을 탑재하기 위하여 2way 또는 4way 서버가 최적의 선택이며, 가상화의 개념은 하드웨어의 상위 개념이므로, 가상화 솔루션 아래 단인 하드웨어는 2way 든, 8way 든 큰 차이점은 없습니다. • 8way 이상 급을 활용하게 되면, 가용성 및 도입비용 모두에서 불리합니다. • VMWare를 이용하여 8way 서버를 4way씩 2개의 파티션으로 나누어 쓸 수 있나요?. • 현재 VM이 사용할 수 있는 최대 CPU 수는 2개 입니다. 그러므로, 8way 서버에서 VM을 두개 올리게 되면 4개의 CPU는 그냥 놀게 됩니다. 그리고, 4way 급 정도 CPU 성능이 필요한 서버는 일반적으로 가상화 범위를 벗어납니다. • 블레이드와 VMWare는 같이 사용할 있습니까?. • VMware의 장점에 Blade의 장점이 통합되면, 최적의 시너지 효과를 볼 수 있습니다. 블레이드 서버 관리 Tool에는 가상화 솔루션 (VMware 및 MS Virtual Server)와 통합된 다양한 솔루션을 제공합니다. (예, HPSIM, VMM, SMP 등) • 내가 가지고 있는 모든 서버를 VMware로 통합할 수 있습니까? • - 모든 서버를 가상화 한다는 것은 불가능하며, Planning 단계에서 가상화 가능한 서버에 대한 분석 작업이 필요합니다. HP는 분석, 설치 및 운영에 대한 모든 서비스를 제공합니다.

29. FAQ - 계속 Dual Core를 지원합니까? • 예, 2.5.2 버전 이후부터 Dual Core를 지원합니다. 라이센스 비용은 Single Core와 Dual Core CPU가 동일합니다. 즉, Socket 단위로 License 책정합니다. VMware license는 기준은 무엇입니까? • 모든 라이센스는 CPU 개수로 측정됩니다. (2, 4, 또는 8 CPUs) • 단, VirtualCenter Management Server는 1개만 있으면 됩니다. VMware ESX를 지원하는 서버는 어떻게 확인할 수 있습니까? • http://h18004.www1.hp.com/products/servers/software/vmware/hpvmwarecert.html • 또는, http://www.vmware.com/pdf/esx_systems_guide.pdf VIN 라이센스에 포함된 제품은 무엇입니까? • ESX, Virtual SMP, VirtualCenter Agents 및 Vmotion
