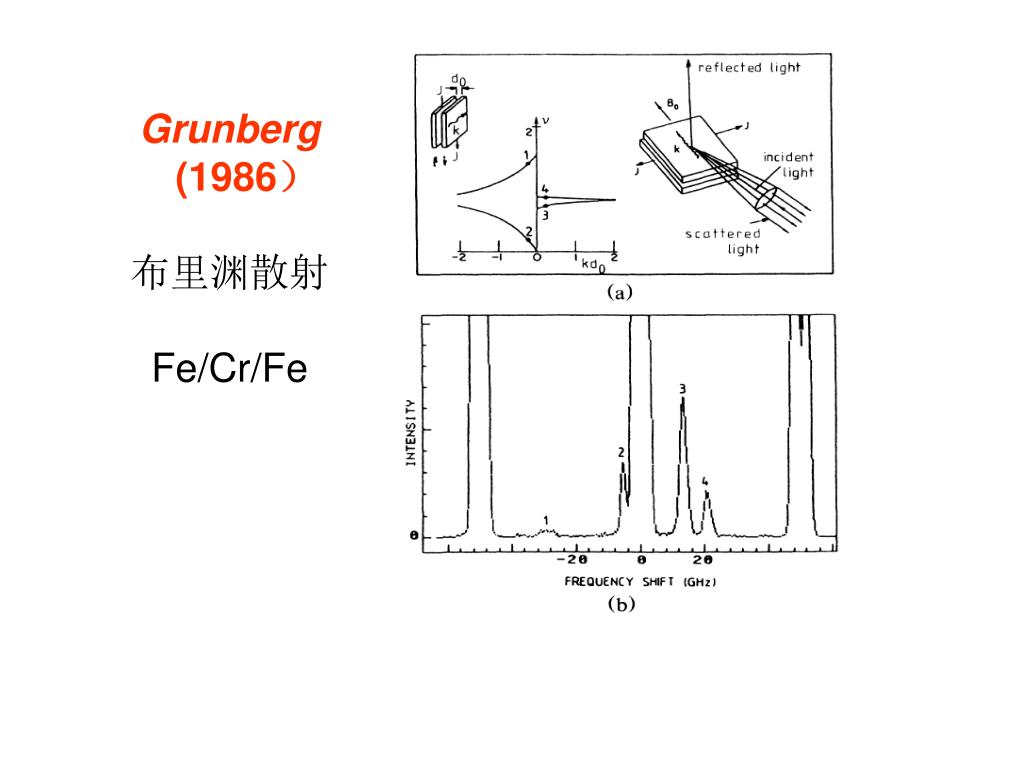

Ch 2 , 巨磁电阻( GMR )效应. 本节内容 1 ,振荡的层间耦合( 1986 ) 2 ,金属量子阱中的自旋极化 3 , GMR 效应( 1988 ) 重点: Mott 的两流体模型. 1 ,层间耦合. 问题的提出? 相邻 FM 层间的耦合作用与中间 NM 分隔层的厚度有关? 多层膜中的电子的本征状态?. Grunberg (1986 ) 布里渊散射 Fe/Cr/Fe. FM 层间的振荡耦合 ―― 普适现象. Parkin 的贡献 ( 1990 ) Co/Ru , 振荡周期 约 12 埃.
E N D
Ch 2, 巨磁电阻(GMR)效应 本节内容 1,振荡的层间耦合(1986) 2,金属量子阱中的自旋极化 3,GMR效应(1988) 重点:Mott的两流体模型

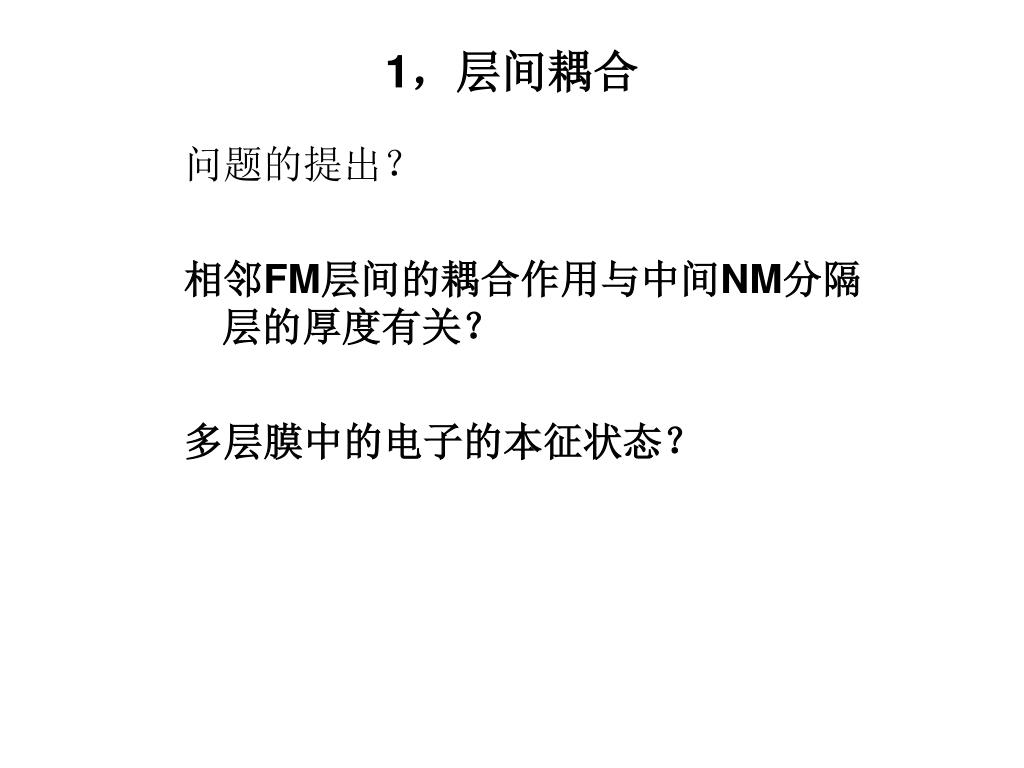

1,层间耦合 问题的提出? 相邻FM层间的耦合作用与中间NM分隔层的厚度有关? 多层膜中的电子的本征状态?

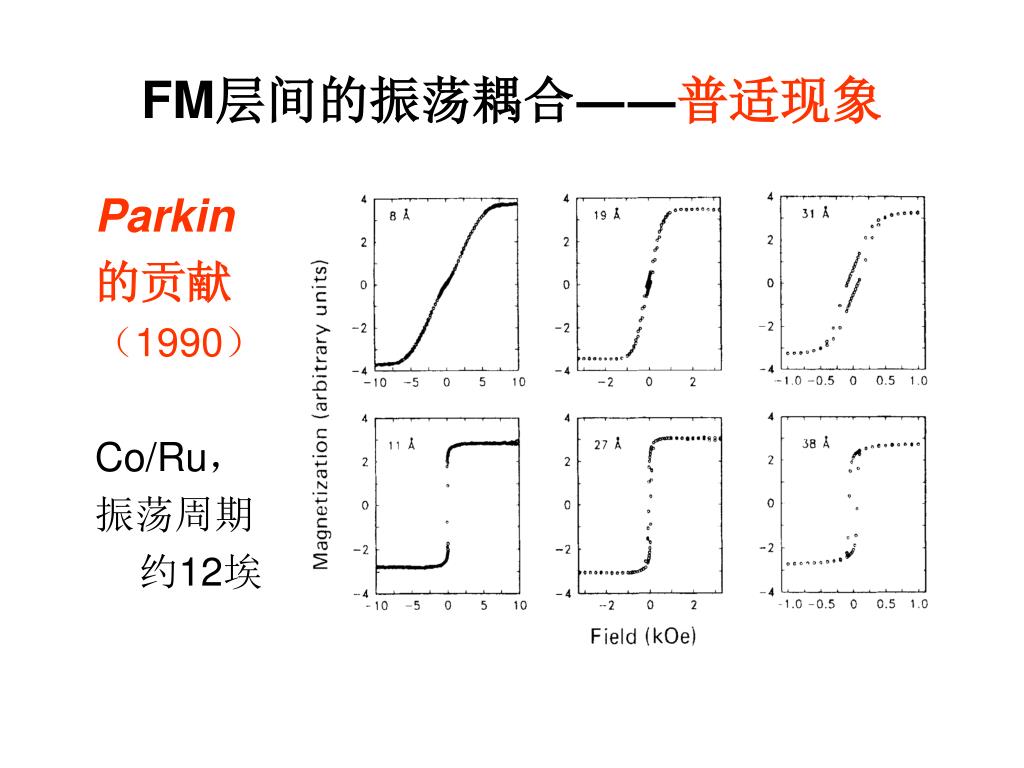

FM层间的振荡耦合――普适现象 Parkin 的贡献 (1990) Co/Ru, 振荡周期 约12埃

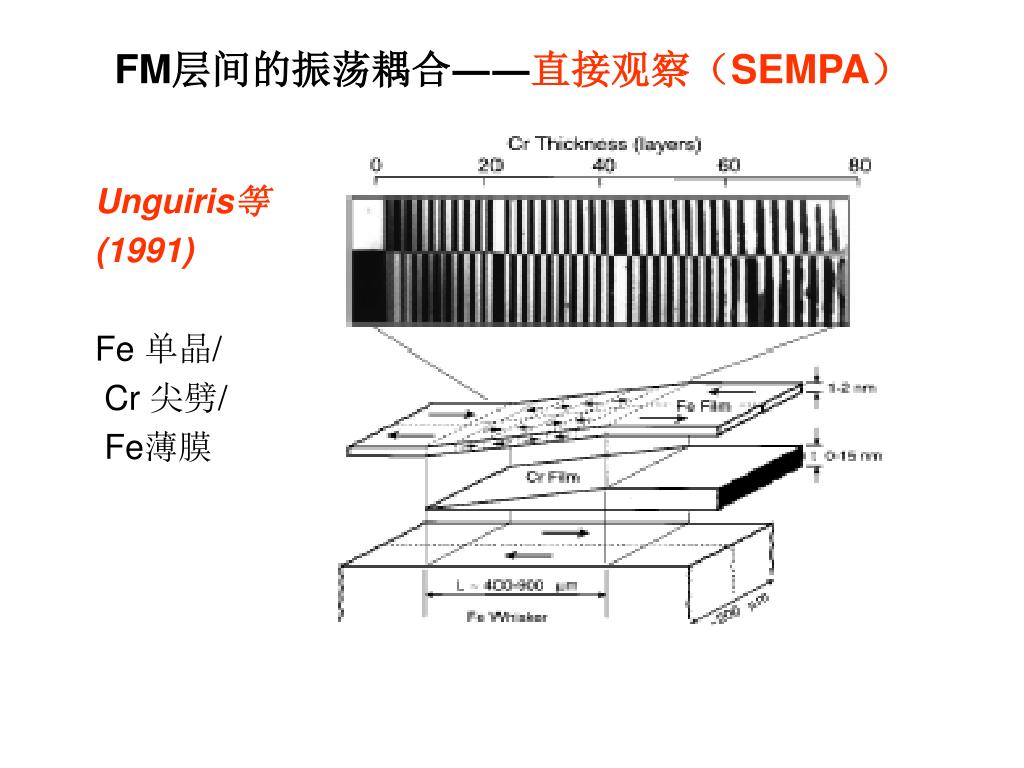

FM层间的振荡耦合――直接观察(SEMPA) Unguiris等 (1991) Fe 单晶/ Cr 尖劈/ Fe薄膜
FM层间的振荡耦合――VSM 阎明朗等 1994, NiFe/Mo/NiFe
2,多层膜中,电子的状态 真空中的金属薄膜 行波――平行方向 电子连续谱E(k// )=k// 2 驻波――垂直方向 电子分立谱E (k⊥) 波函数是由包络函数调制的快振荡的 Bloch函数 Bloch函数 的波长 = 2a (a 晶格常数) 包络函数波长由薄膜厚度决定。 (厚度是半波长整数倍)

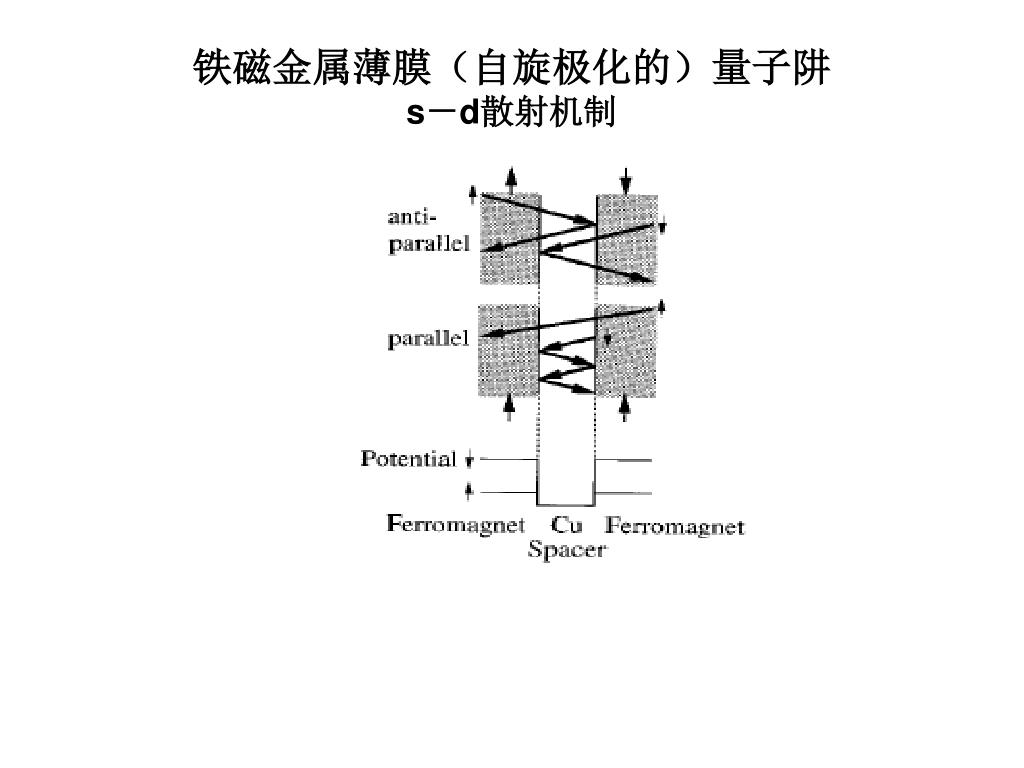

铁磁金属薄膜(自旋极化的)量子阱s-d散射机制铁磁金属薄膜(自旋极化的)量子阱s-d散射机制
薄膜Cu(100)在fcc Co(100)基底上 自旋极化的 光发射谱 (下左图) 能带结构图 (下右图)

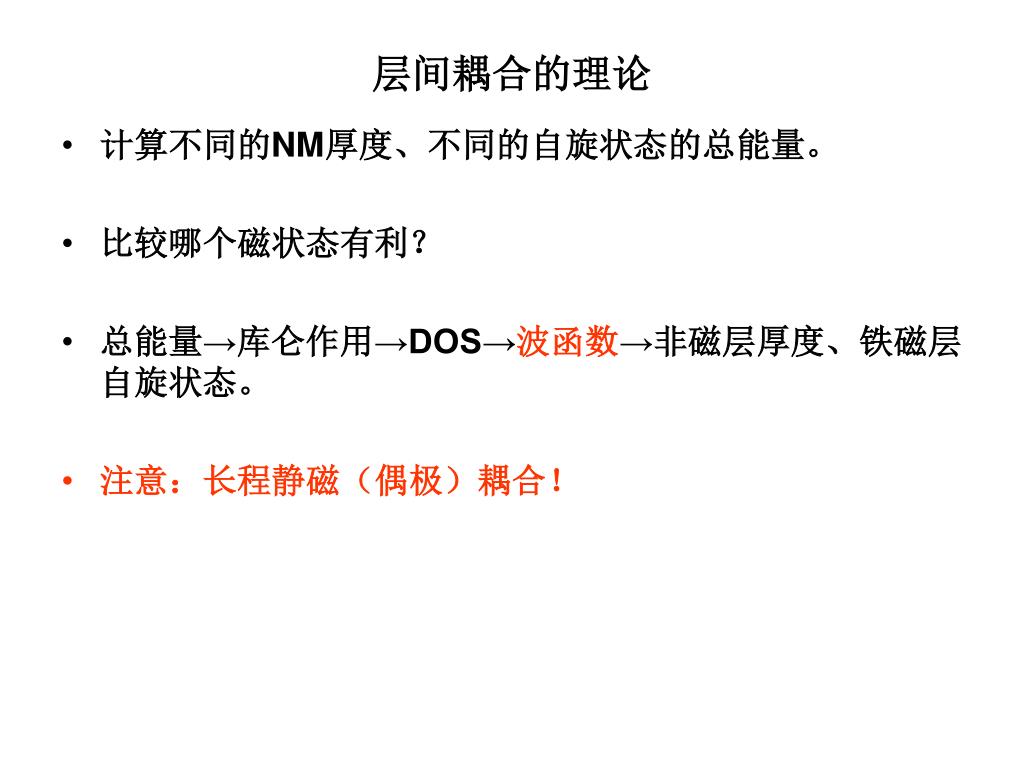

层间耦合的理论 • 计算不同的NM厚度、不同的自旋状态的总能量。 • 比较哪个磁状态有利? • 总能量→库仑作用→DOS→波函数→非磁层厚度、铁磁层自旋状态。 • 注意:长程静磁(偶极)耦合!
交换作用 (1)氢分子 三重态或单态←交换作用符号 ←电子云(波函数)的重叠情况←电子波函数性质 (2)RKKY作用 铁磁或反铁磁态←交换作用的振荡 ←f 电子自旋之间,通过s 电子间接交换作用 ← f 电子局域波函数+ s 电子平面波波函数 振荡周期决定于 s电子Fermi波长

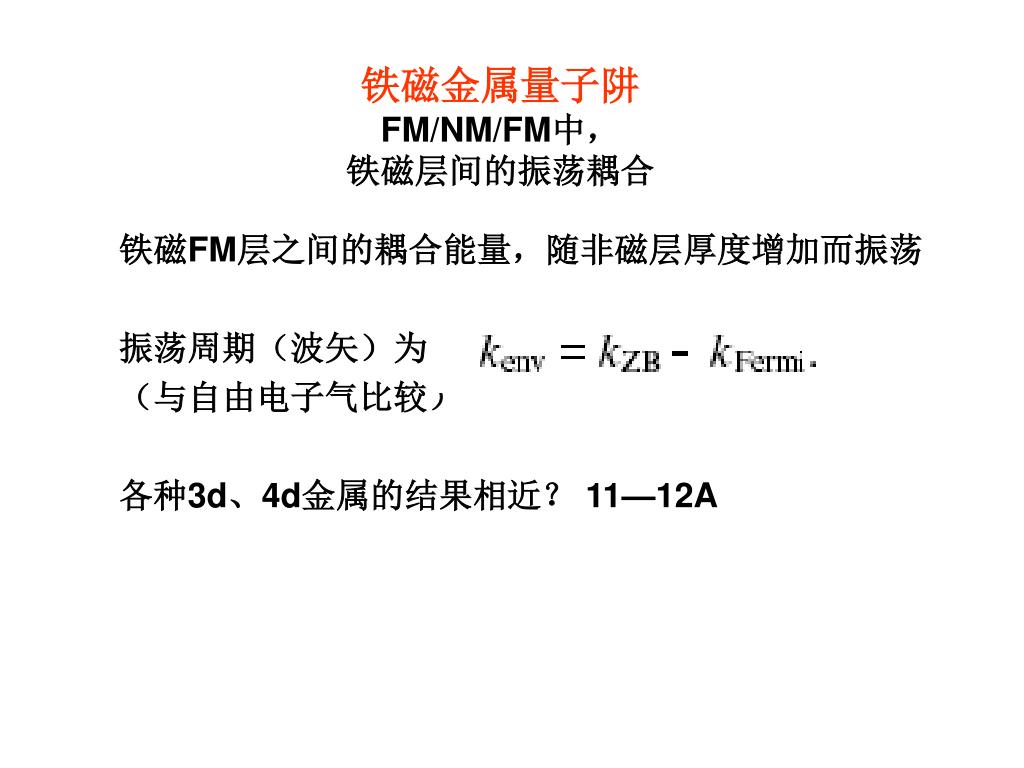

铁磁金属量子阱 FM/NM/FM中,铁磁层间的振荡耦合 铁磁FM层之间的耦合能量,随非磁层厚度增加而振荡 振荡周期(波矢)为 (与自由电子气比较) 各种3d、4d金属的结果相近? 11—12A

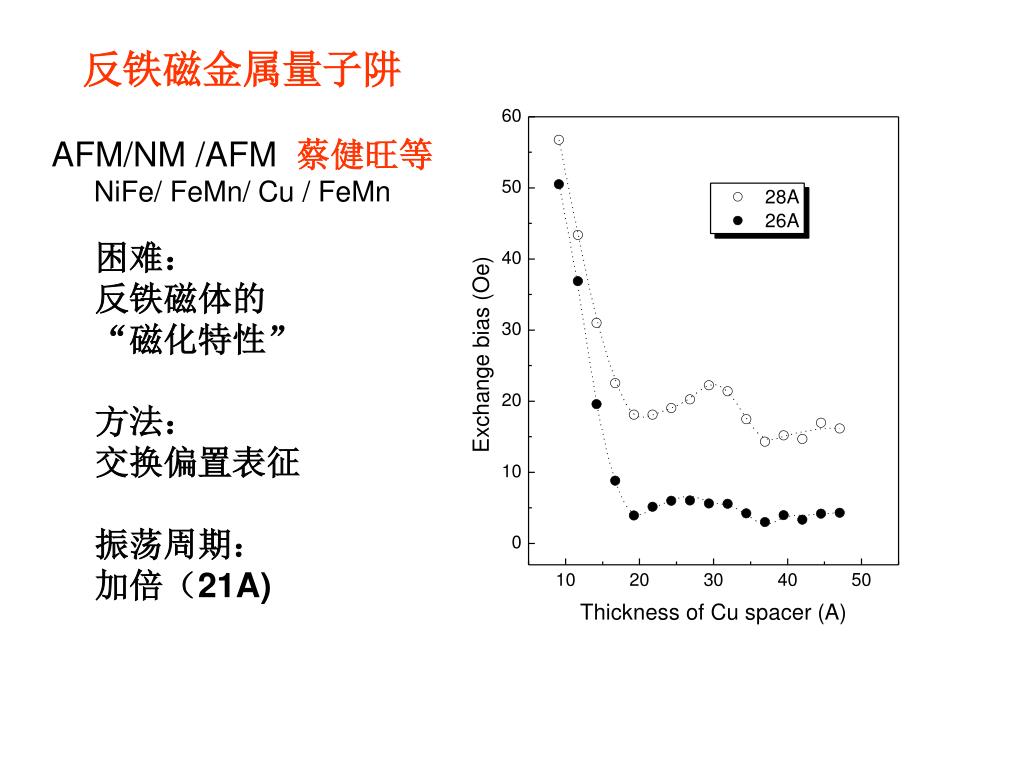

反铁磁金属量子阱AFM/NM /AFM 蔡健旺等NiFe/ FeMn/ Cu / FeMn 困难: 反铁磁体的 “磁化特性” 方法: 交换偏置表征 振荡周期: 加倍(21A)

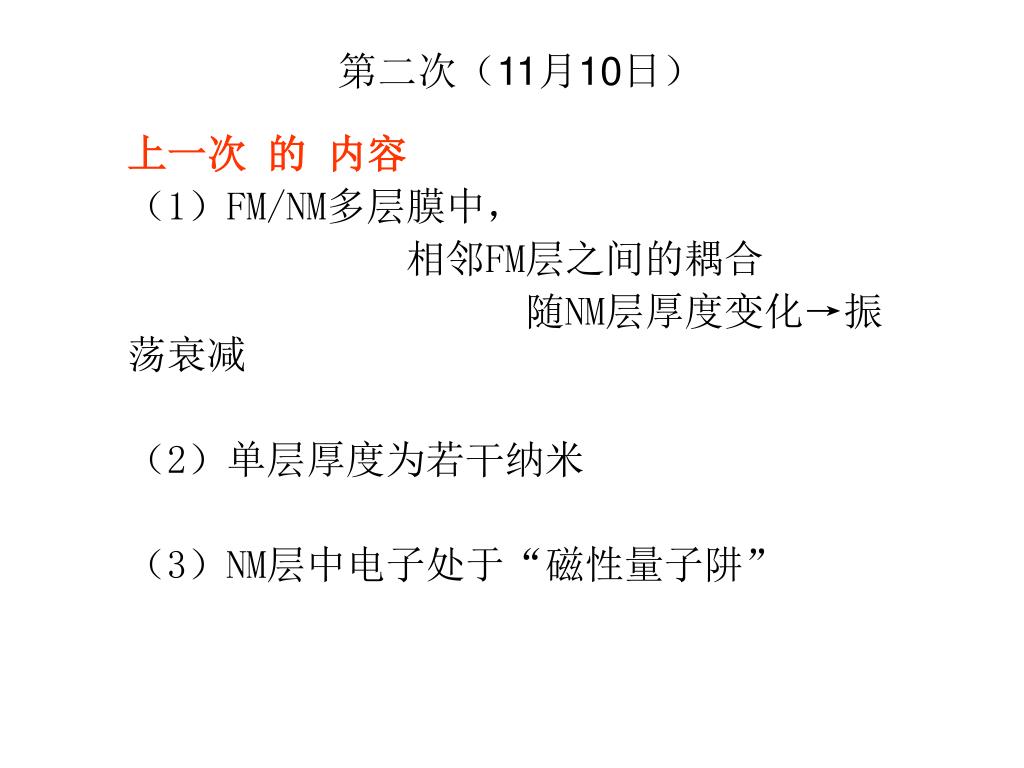

第二次(11月10日) 上一次 的 内容 (1)FM/NM多层膜中, 相邻FM层之间的耦合 随NM层厚度变化→振荡衰减 (2)单层厚度为若干纳米 (3)NM层中电子处于“磁性量子阱”
关于上述(2),多层膜中单层膜厚度 t 的限制金属:t(≈2nm)《 λ(≈20nm)《 Ls (≈200nm) a,增大分子。需远小于自旋弛豫长度。两流体近似。 b,减小分母。需远小于平均自由程。弹性散射。 *平均自由程λ(10-30纳米) 自旋弛豫长度Ls(100-500纳米)

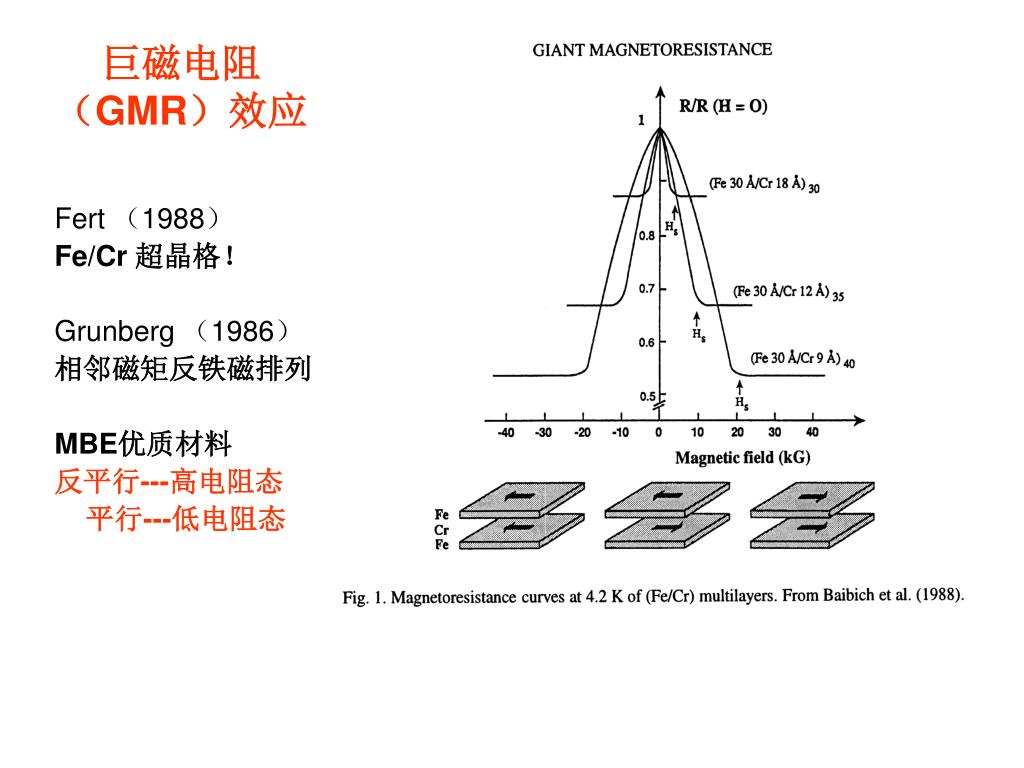

巨磁电阻(GMR)效应 Fert (1988) Fe/Cr 超晶格! Grunberg (1986) 相邻磁矩反铁磁排列 MBE优质材料 反平行---高电阻态 平行---低电阻态

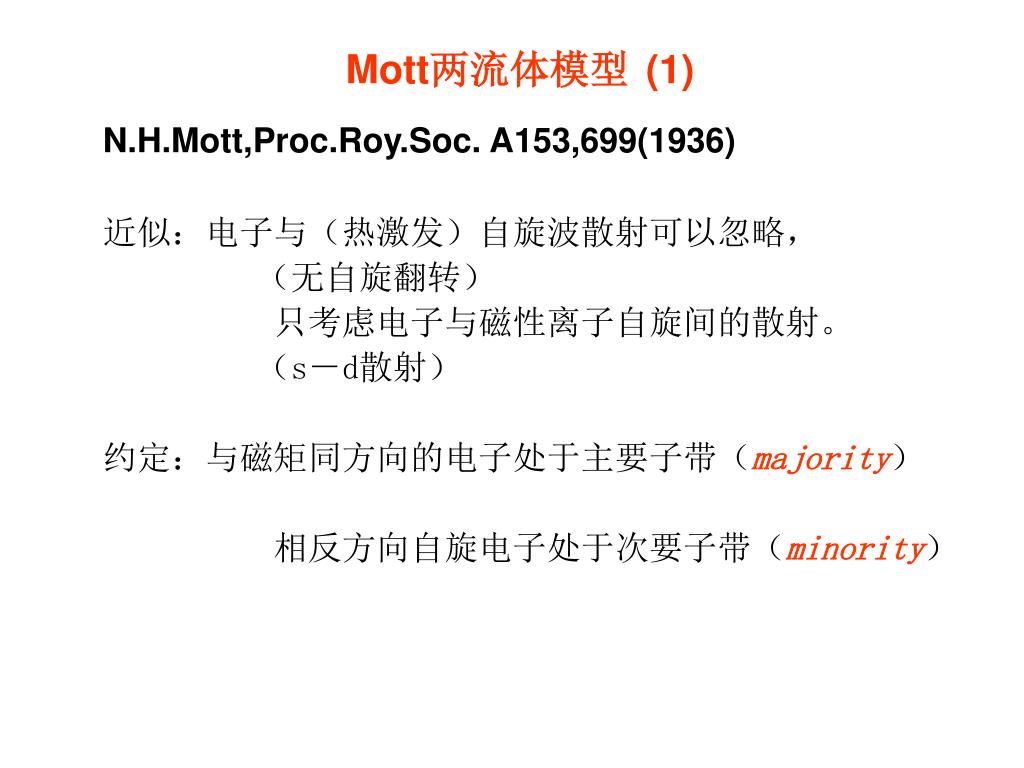

Mott两流体模型(1) N.H.Mott,Proc.Roy.Soc. A153,699(1936) 近似:电子与(热激发)自旋波散射可以忽略, (无自旋翻转) 只考虑电子与磁性离子自旋间的散射。 (s-d散射) 约定:与磁矩同方向的电子处于主要子带(majority) 相反方向自旋电子处于次要子带(minority)
两流体模型(2) 散射过程中没有自旋反转--理想的假设 S↓ 电子 被d ↓(minority )电子散射,对电导贡献小 ( d ↓有效质量太大) S↑电子未被d ↑( majority)电子散射,对电导贡献大 (d ↑在Fermi面没有状态) 结果: 电导的自旋相关因子
Mott模型和GMR效应(2) 按Mott模型(看上图) 1,电子自旋与所在层磁矩 相同时, s电子与(Majority)d 电子散射弱, 电子自旋与所在层磁矩 相反时, s电子与(Minority)d 电子散射强。

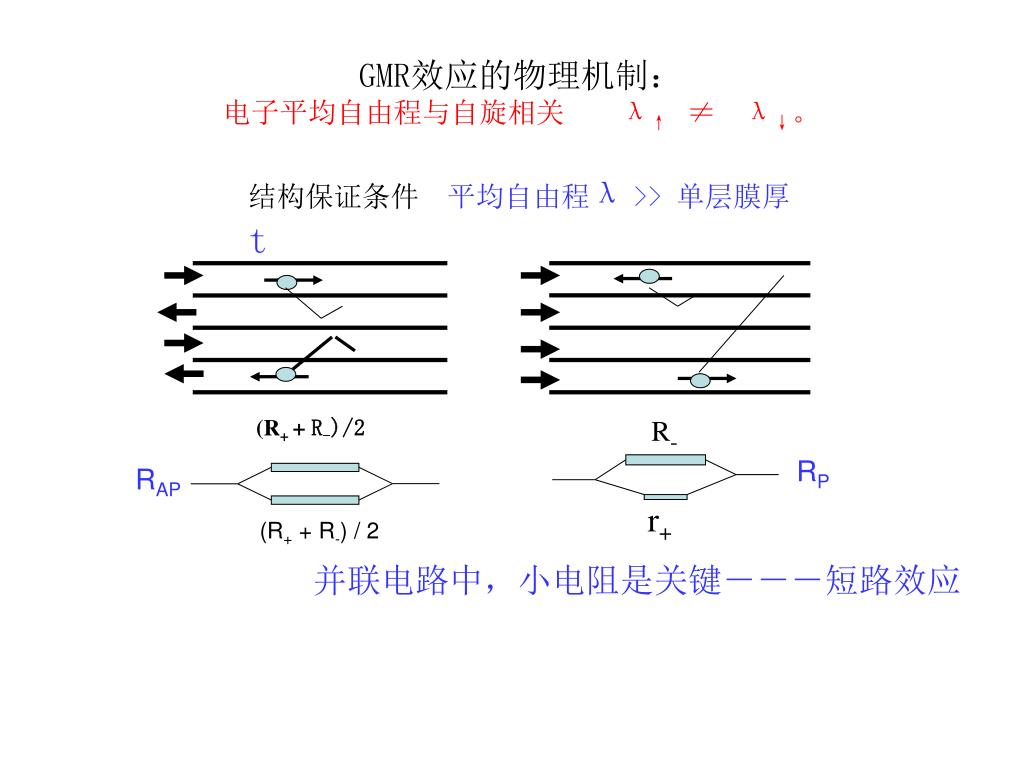

GMR效应的物理机制:电子平均自由程与自旋相关 λ↑ ≠ λ↓。 RAP RP r+ (R+ + R-) / 2 结构保证条件 平均自由程λ>> 单层膜厚t (R+ + R-)/2 R- 并联电路中,小电阻是关键---短路效应

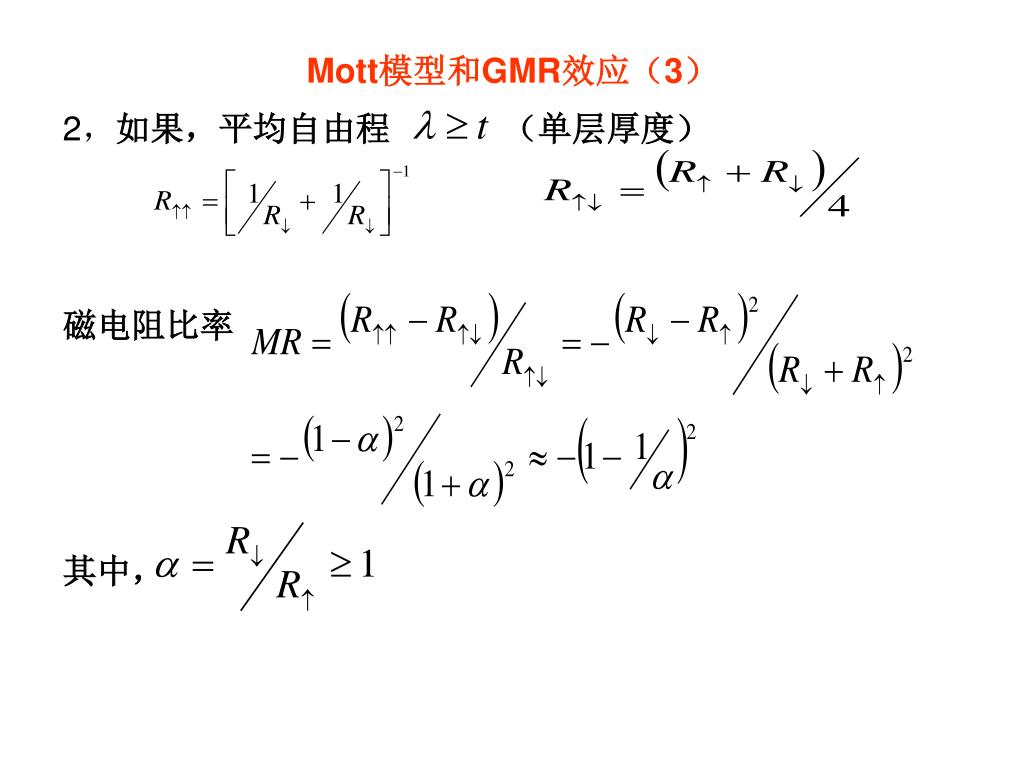

Mott模型和GMR效应(3) 2,如果,平均自由程 (单层厚度) 磁电阻比率 其中,

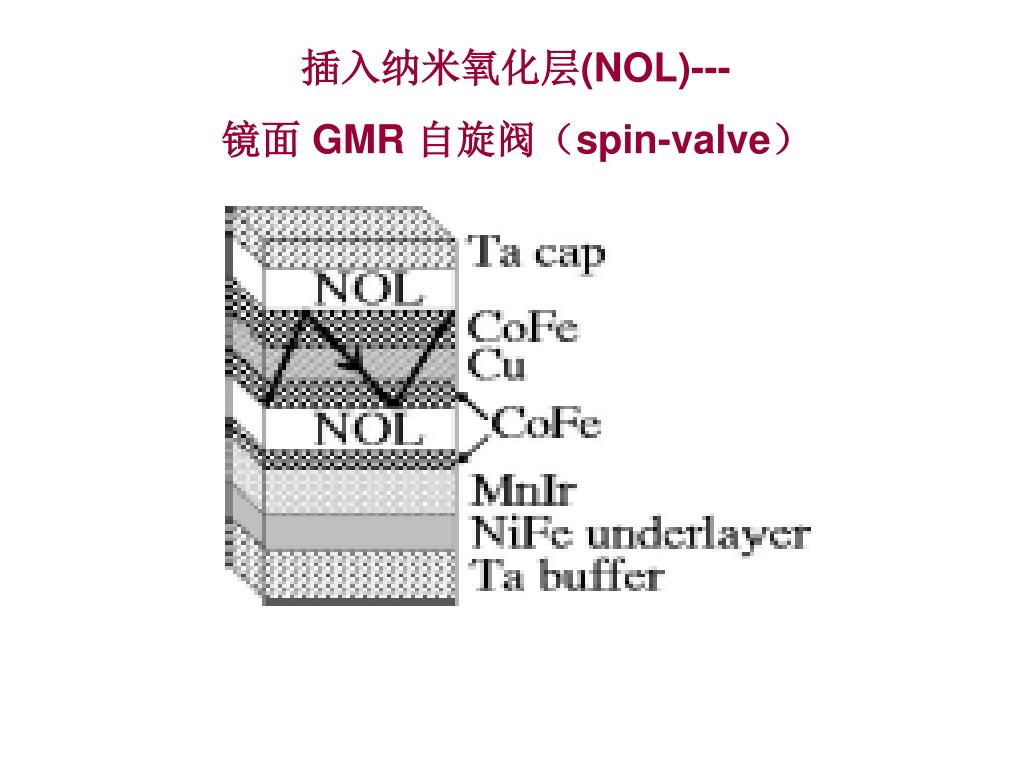

插入纳米氧化层(NOL)--- 镜面 GMR 自旋阀(spin-valve)
“镜面反射层” 使自旋阀更像多层膜 λ↑――因为界面的近弹性散射(R→ 1),而大大增加。 λ↓――总是被自旋散射衰减。与界面状况无关。 NOL 得到强条件:自旋向上电子平均自由程 λ↑>> λ↓
MR比率大幅度提高,交换偏置场不变( 卢正启等2002 ) Structure:Ta 3.5nm/NiFe 2/IrMn 6/ CoFe 1.5 / Nol1 / CoFe 2/Cu 2.2/ CoFe 1.0 ~4.0 / Nol2/Ta 3 Low Field High Field 普通自旋阀 MR ~8 % Hf ~ 20Oe Hex ~350Oe Hc1 ~3Oe 镜面 自旋阀 MR ~ 15% Hf ~5Oe Hex ~ 400Oe Hc1 ~4Oe
Pinned Layer CoFe Free Layer—CoFe Spacer—Cu NOL Slice Pinning Layer—IrMn FM Bridge Model: Tiles on the floor 模型 NOL 由不连续is composed of discrete NOL slices and “bridge” between FM and AFM layers ( as following Figure) -----Length of slice > MFP 实验Method: Closs section HRTEM (With Shen.F; Zhang.Z; Wang. Y.G; Cai.J.W; Lu.Z.Q)
证据之二Potential barrier at the nano-oxide Layerby using electron holography technology
问题(1)多层膜的磁滞回线? 答:a,M―H关系: H之下,体系的磁化状态 由总自由能量极小条件确定 c,FM排列时, 外场能+磁晶各向异性能(几个奥) d,反铁磁排列时, 外场能+磁晶各向异性能(几个奥) +层间反铁磁耦合能(几百奥)
