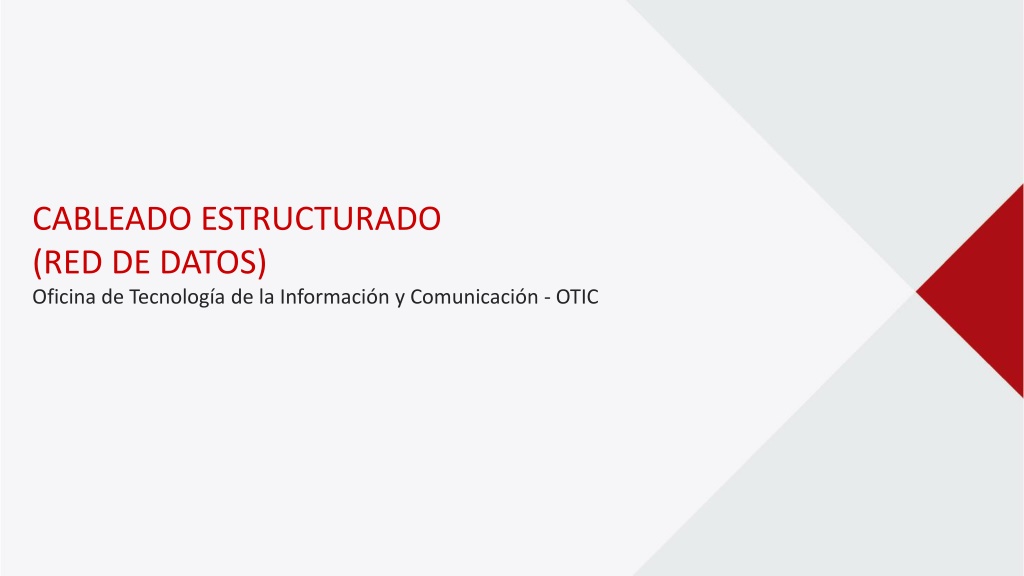

  1. CABLEADO ESTRUCTURADO (RED DE DATOS) Oficina de Tecnología de la Información y Comunicación - OTIC

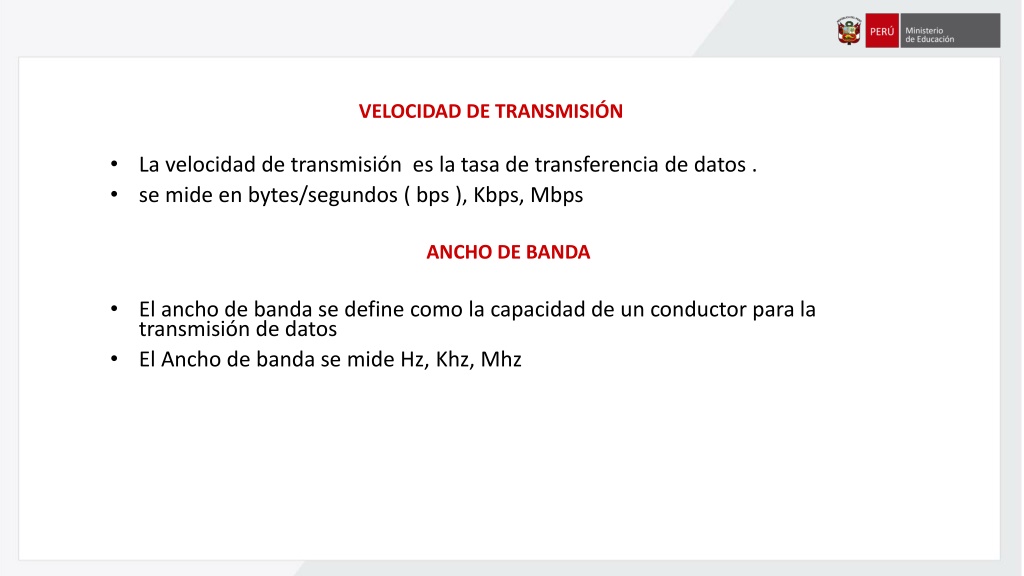

  2. VELOCIDAD DE TRANSMISIÓN La velocidad de transmisión es la tasa de transferencia de datos . se mide en bytes/segundos ( bps ), Kbps, Mbps ANCHO DE BANDA El ancho de banda se define como la capacidad de un conductor para la transmisión de datos El Ancho de banda se mide Hz, Khz, Mhz

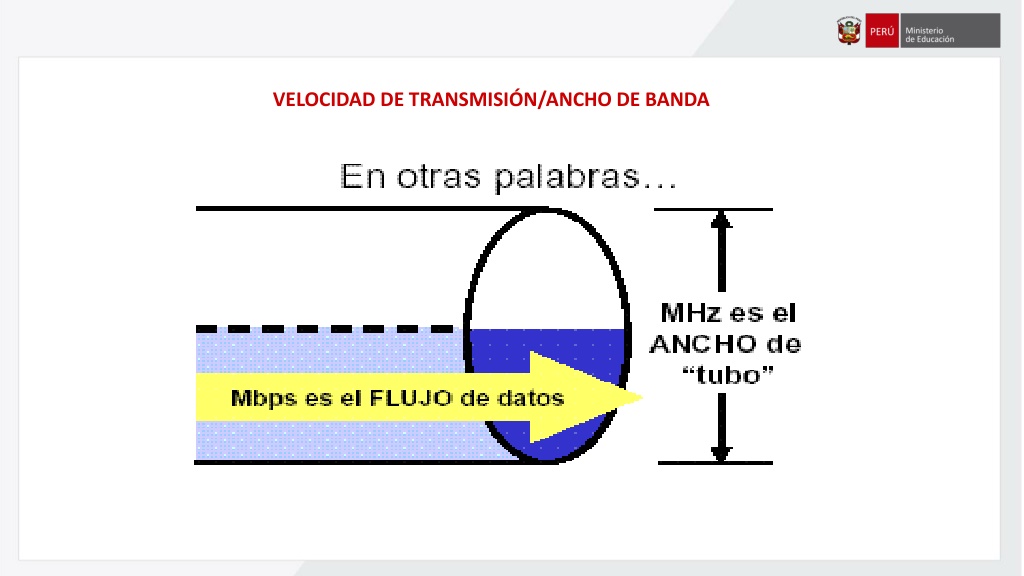

  3. VELOCIDAD DE TRANSMISIÓN/ANCHO DE BANDA

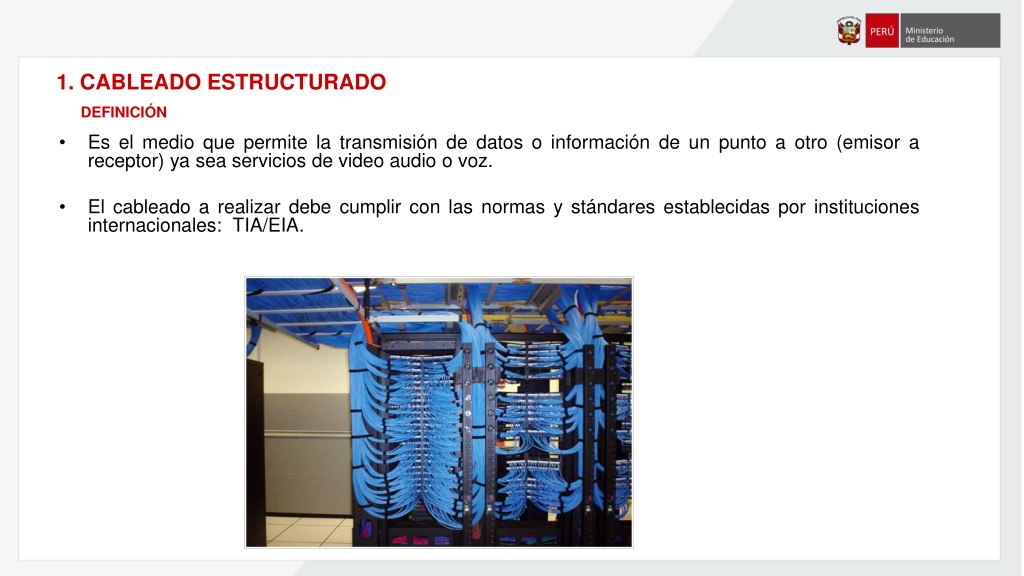

  4. 1. CABLEADO ESTRUCTURADO DEFINICIÓN • Es el medio que permite la transmisión de datos o información de un punto a otro (emisor a receptor) ya sea servicios de video audio o voz. • El cableado a realizar debe cumplir con las normas y stándaresestablecidas por instituciones internacionales: TIA/EIA.

  5. 1.1CARACTERÍSTICAS DE CABLEADO ESTRUCTURADO • STANDARIZADO • NORMATIZADO • EFICIENCIA Y DESEMPEÑO • DEFINE LA DISTRIBUCION DE LA RED

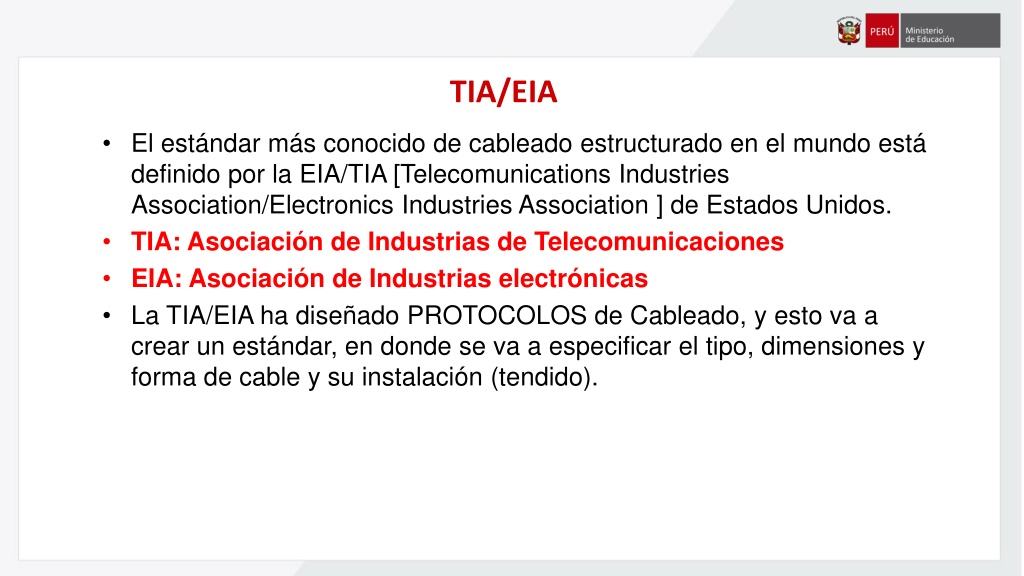

  6. TIA/EIA • El estándar más conocido de cableado estructurado en el mundo está definido por la EIA/TIA [Telecomunications Industries Association/Electronics Industries Association ] de Estados Unidos. • TIA: Asociación de Industrias de Telecomunicaciones • EIA: Asociación de Industrias electrónicas • La TIA/EIA ha diseñado PROTOCOLOS de Cableado, y esto va a crear un estándar, en donde se va a especificar el tipo, dimensiones y forma de cable y su instalación (tendido).

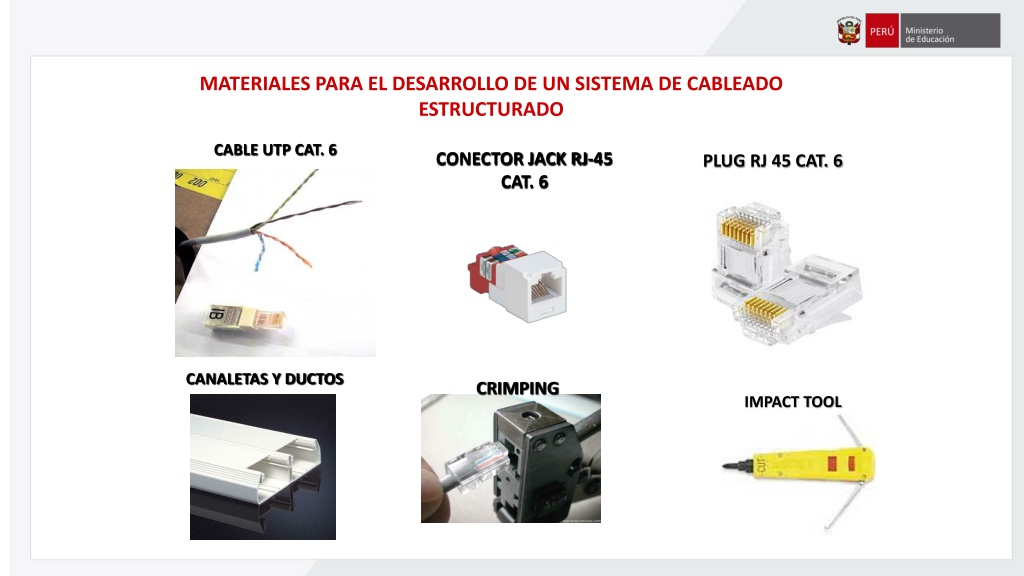

  7. MATERIALES PARA EL DESARROLLO DE UN SISTEMA DE CABLEADO ESTRUCTURADO CABLE UTP CAT. 6 CONECTOR JACK RJ-45 CAT. 6 PLUG RJ 45 CAT. 6 CANALETAS Y DUCTOS CRIMPING IMPACT TOOL

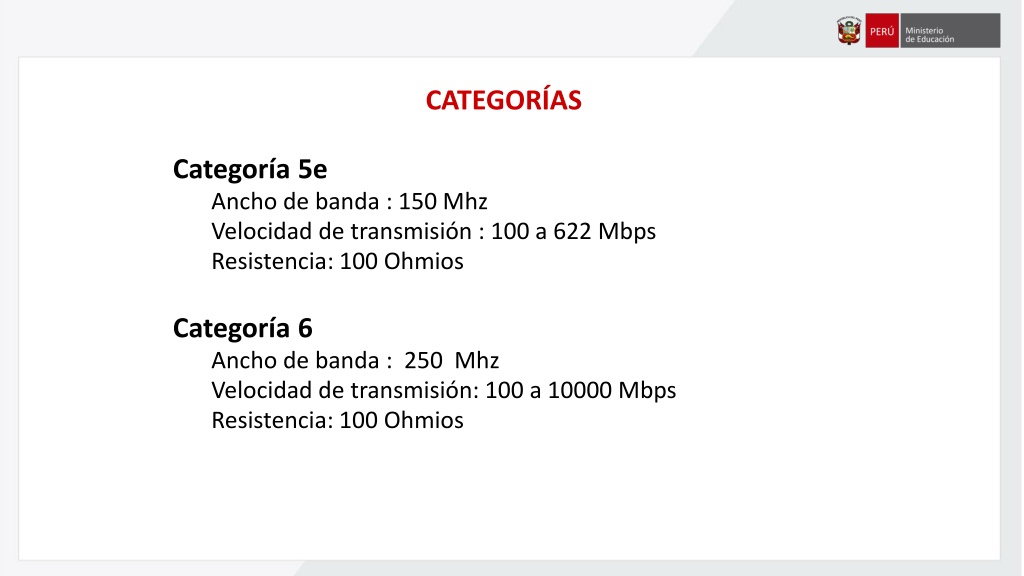

  8. CATEGORÍAS Categoría 5e Ancho de banda : 150 Mhz Velocidad de transmisión : 100 a 622 Mbps Resistencia: 100 Ohmios Categoría 6 Ancho de banda : 250 Mhz Velocidad de transmisión: 100 a 10000 Mbps Resistencia: 100 Ohmios

  9. Existen los siguientes tipos de cables: UTP (UnshieldedTwistedPair) Par Trenzado sin Blindaje STP (ShieldedTwistedPair) Par Trenzado Blindado FTP (FoilTwistedPair) Par Trenzado de Aluminio

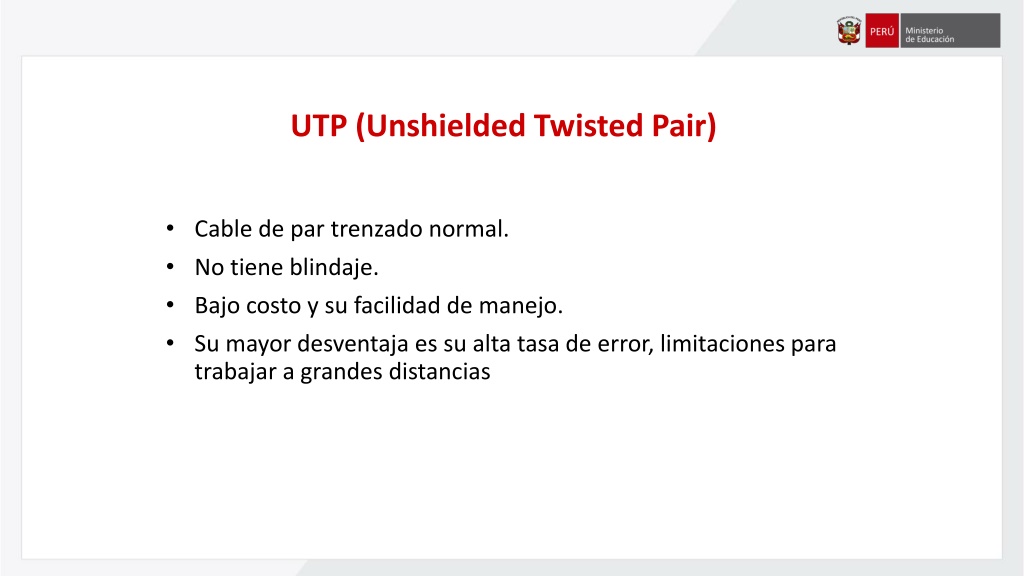

  10. UTP (UnshieldedTwistedPair) Cable de par trenzado normal. No tiene blindaje. Bajo costo y su facilidad de manejo. Su mayor desventaja es su alta tasa de error, limitaciones para trabajar a grandes distancias

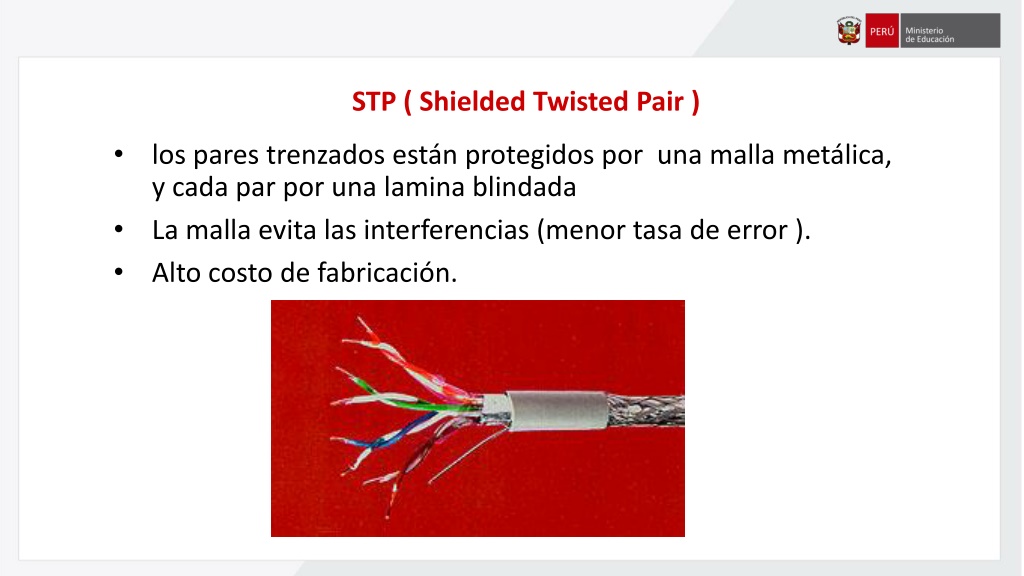

  11. STP ( ShieldedTwistedPair ) los pares trenzados están protegidos por una malla metálica, y cada par por una lamina blindada La malla evita las interferencias (menor tasa de error ). Alto costo de fabricación.

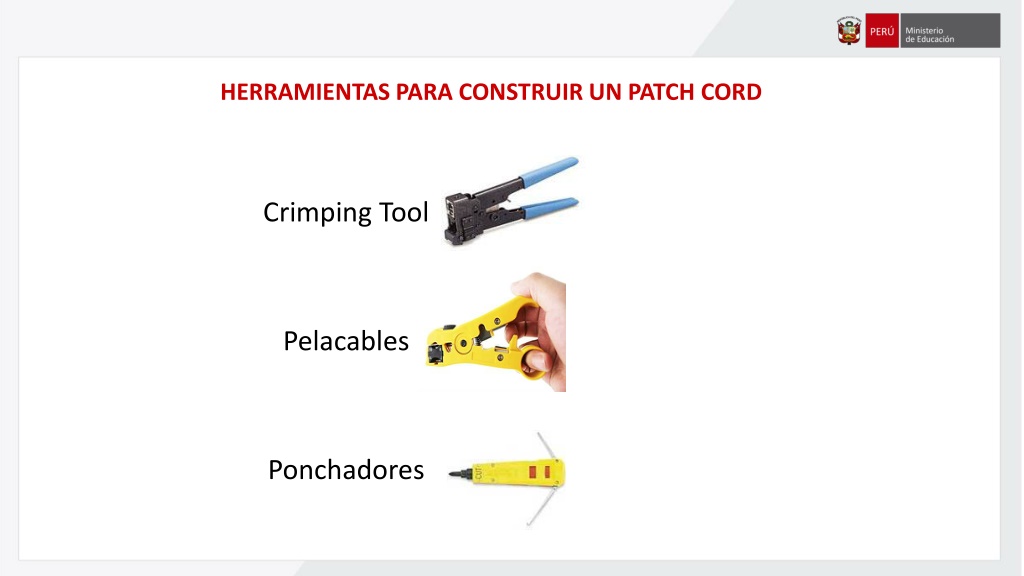

  12. HERRAMIENTAS PARA CONSTRUIR UN PATCH CORD CrimpingTool Pelacables Ponchadores

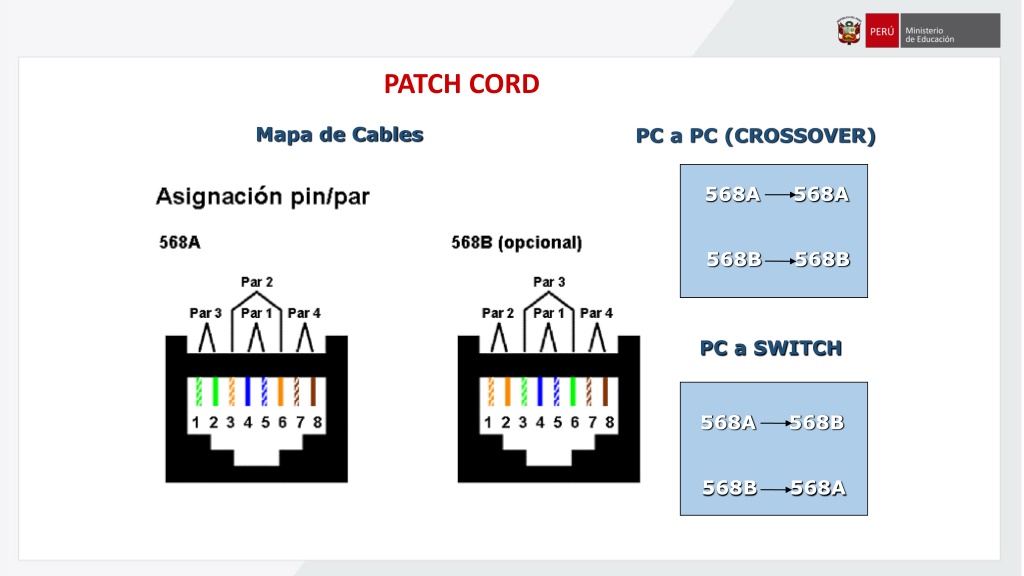

  13. PATCH CORD Mapa de Cables PC a PC (CROSSOVER) 568A 568A 568B 568B PC a SWITCH 568A 568B 568B 568A

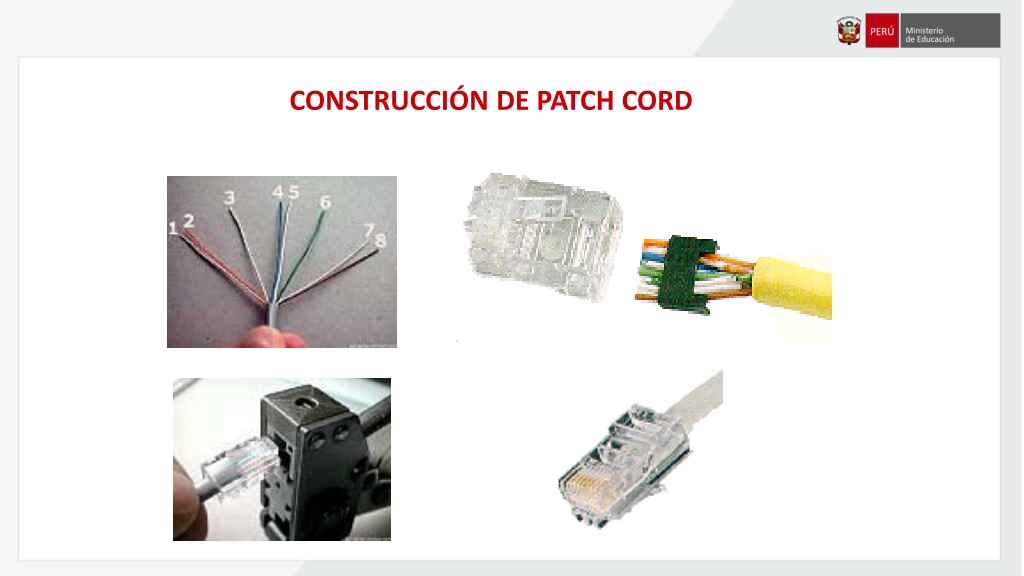

  14. CONSTRUCCIÓN DE PATCH CORD

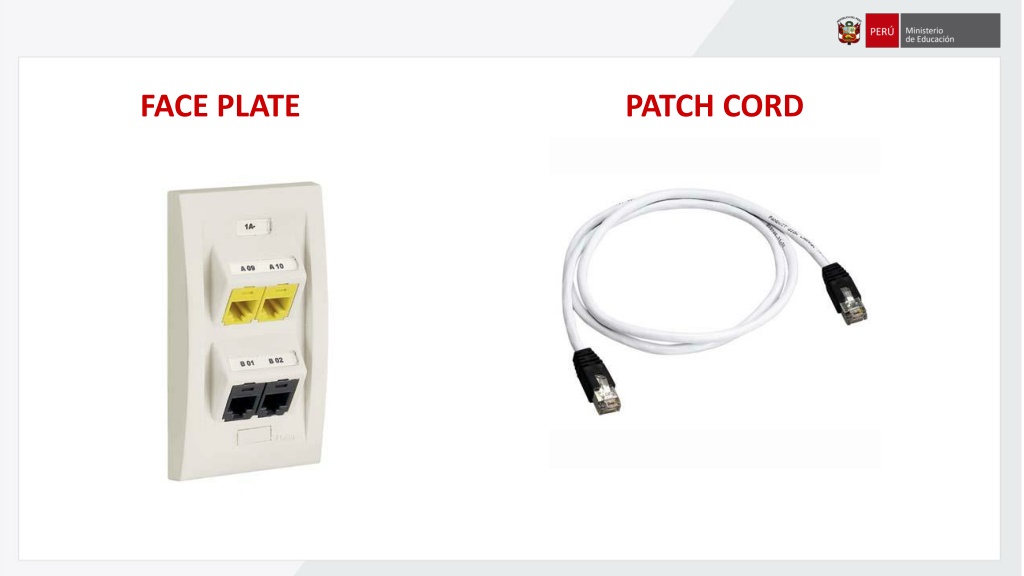

  15. FACE PLATE PATCH CORD

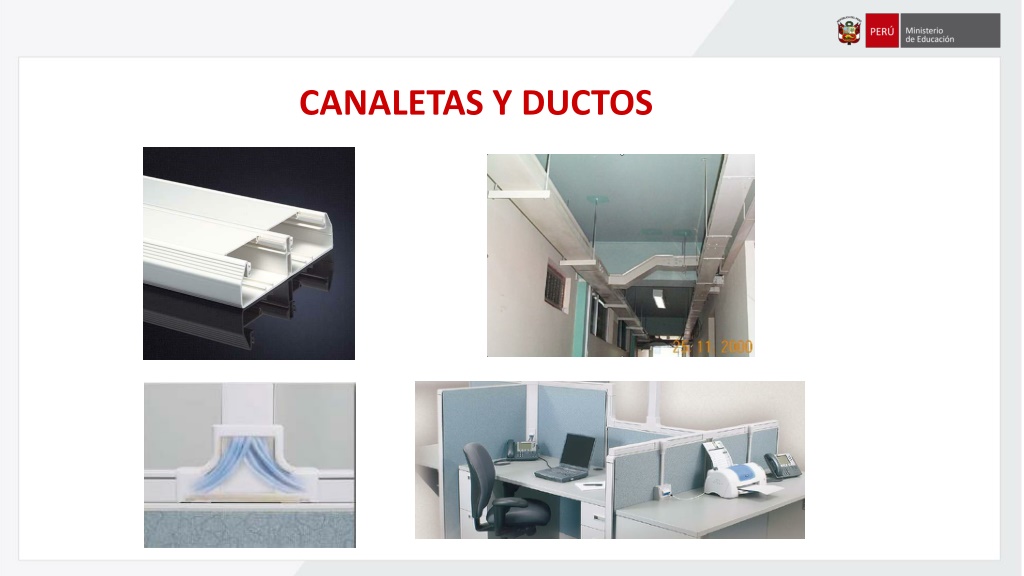

  16. CANALETAS Y DUCTOS

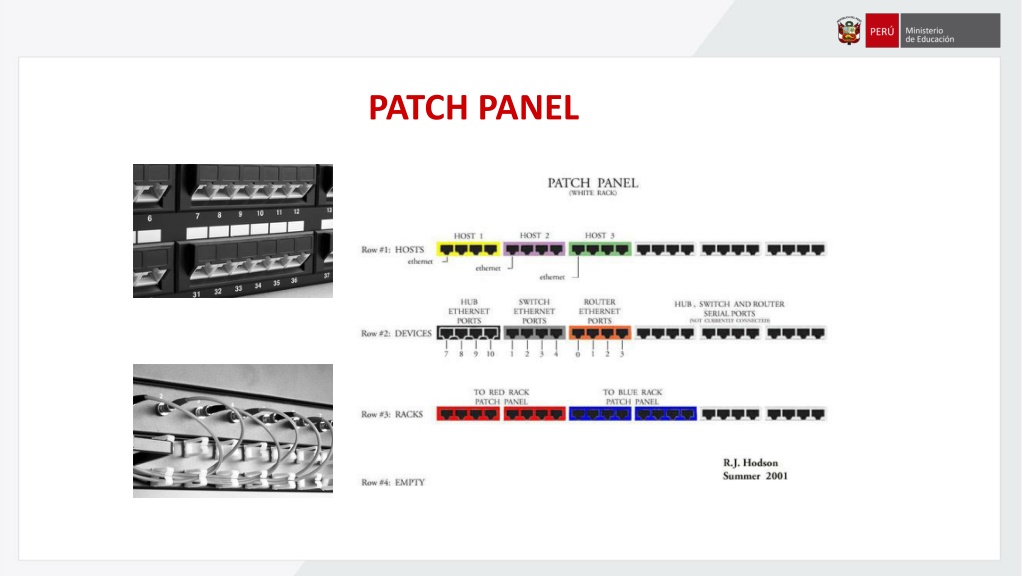

  17. PATCH PANEL

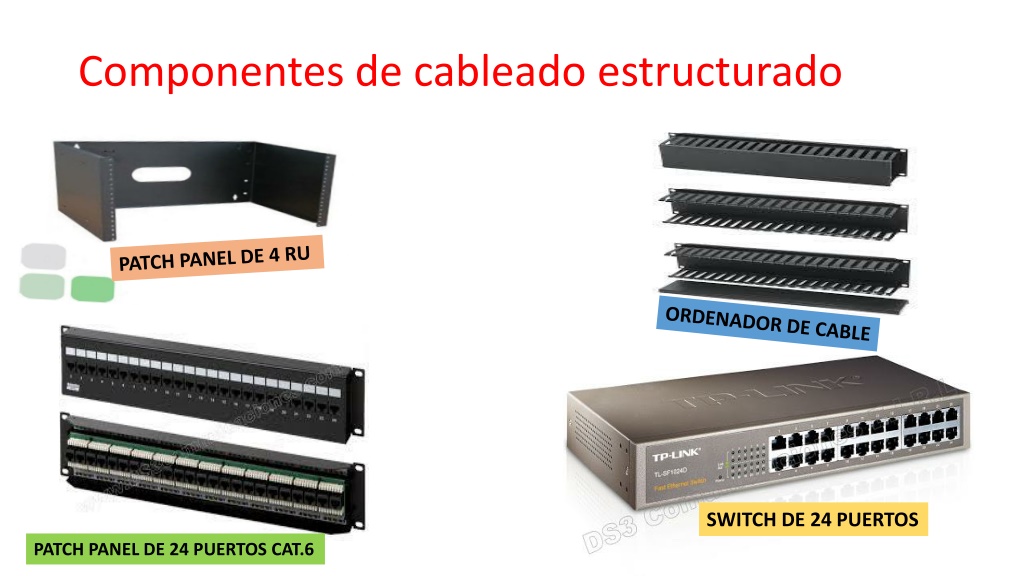

  18. Componentes de cableado estructurado PATCH PANEL DE 4 RU ORDENADOR DE CABLE SWITCH DE 24 PUERTOS PATCH PANEL DE 24 PUERTOS CAT.6

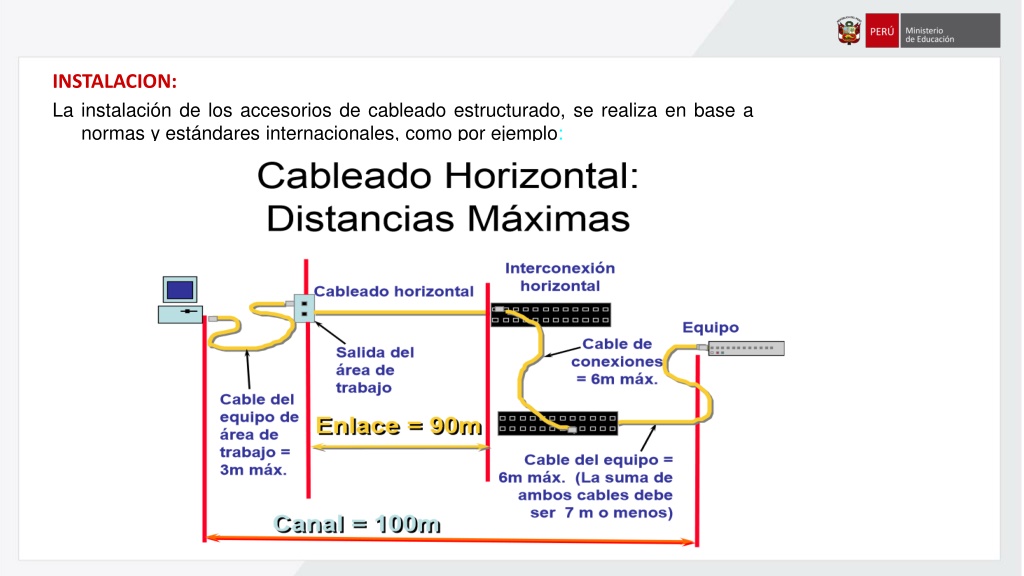

  19. INSTALACION: La instalación de los accesorios de cableado estructurado, se realiza en base a normas y estándares internacionales, como por ejemplo:

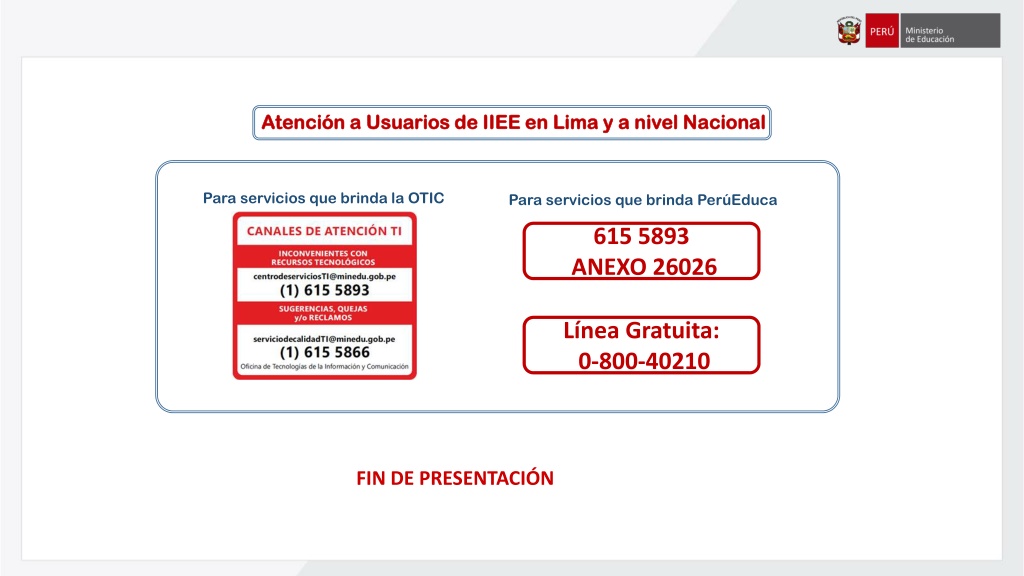

  20. Atención a Usuarios de IIEE en Lima y a nivel Nacional Para servicios que brinda la OTIC Para servicios que brinda PerúEduca • 615 5893 • ANEXO 26026 • Línea Gratuita: • 0-800-40210 FIN DE PRESENTACIÓN
