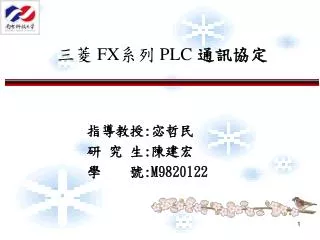

三菱 FX 系列 PLC 通訊協定

三菱 FX 系列 PLC 通訊協定. 指導教授 : 宓哲民 研 究 生 : 陳建宏 學 號 :M9820122. 1. PLC 的通訊架構. 1. PC 先送出一個請求訊號 ENQ 給 PLC 。 2. PLC 對 ENQ 解讀之後回應一確認信號 ACK 給 PC 。 3. PC 發出一個命令訊息給 PLC 。 4. PLC 則傳回一個回應訊息給 PC 。. 表 1 FX 系列常用命令字元. 表 2 PLC 與 PC 通訊命令. PLC PC 通訊參數. 1. 傳輸格式 : RS-232 非同步、雙向傳輸。

victor-nicholson
Download Presentation

三菱 FX 系列 PLC 通訊協定

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 三菱 FX系列 PLC 通訊協定 指導教授:宓哲民 研 究 生:陳建宏 學 號:M9820122 1

  2. PLC的通訊架構 1.PC 先送出一個請求訊號ENQ 給PLC。 2.PLC 對ENQ 解讀之後回應一確認信號ACK 給PC。 3.PC 發出一個命令訊息給PLC。 4.PLC 則傳回一個回應訊息給PC。

  3. 表 1 FX 系列常用命令字元

  4. 表2 PLC 與PC 通訊命令

  5. PLC PC 通訊參數 1. 傳輸格式 : RS-232 非同步、雙向傳輸。 2. 傳輸速率和鮑率(Baud) : 9600 每秒傳輸位元(BPS)。 3. 同位檢查(Parity check) : 偶同位(Even parity，E)。 4. 資料位元(Data bit) : 7 bits。 5. 停止位元(Stop bit) : 1 bits。 6. 資料比對方式 : 偵誤碼(Sum Check or Checksum)。 7. 傳輸字元 : ASCII 碼。
