  1. Микроклиматическая поддержка современных ЦОД

  2. СОДЕРЖАНИЕ Состояние проблемы Инновационныетехнологии Технические средства Микроклиматическая поддержка современных ЦОД

  3. Характеристика современных ЦОД • Современные ЦОД работают при удельной мощности, превышающей 1080 Вт/м2 с использованием вычислительных возможностей стоечных (rack) и модульных (blade) серверов. • Операторы подобных Интернет-центров обычно определяют мощность и потребную холодопроизводительность в кВт на компьютерный блок. • Мощность на компьютерный блок в центрах подобного рода, как правило, постоянна и находится в пределах от 4 до 7 кВт на блок. Микроклиматическая поддержка современных ЦОД

  4. Энергопотребление На текущий момент ЦОДы потребляют порядка 2% электроэнергии, производимой в общемировом масштабе. При этом, прирост указанного потребления составляет порядка 15% в год. по данным EPA (Environmental Protection Agency) Микроклиматическая поддержка современных ЦОД

  5. Удельное энергопотреблениеIT оборудования по данным Uptime Institute, (Santa Te, New Mexico, US) Микроклиматическая поддержка современных ЦОД

  6. Тенденция изменений удельногоэнергопотребления IT-оборудования Тепловая нагрузка на единицу площади основания (Вт/фут²) Тепловая нагрузка на единицу площади основания (Вт/м²) Год начала производства по данным ASHRAE (American Society of Heating, Refrigeration, and Air-Conditioning Engineers) Микроклиматическая поддержка современных ЦОД

  7. Основные причины сбоев в работе электронного оборудования 55 %температура 20 %вибрация 6 %пыль 19 % влажность по данным US Air Force Avionics Program Микроклиматическая поддержка современных ЦОД

  8. Организация воздухообмена по схемепроход/проход Удаляемый воздух Удаляемый воздух Холодный проход Горячий проход Холодный проход Микроклиматическая поддержка современных ЦОД

  9. Вентилируемая стойка Вентиляторы стойки Фальшпол Микроклиматическая поддержка современных ЦОД

  10. Потолочный охлаждающий фэнкойл / холодная балка Дополнительное охлаждение Гидравлическая обвязка теплообменника Потолочный фэнкойл Подаваемый воздух Фальшпол Микроклиматическая поддержка современных ЦОД

  11. Система CRAH (Computer Room Air Handler) Кондиционеры расположены по периметру Микроклиматическая поддержка современных ЦОД

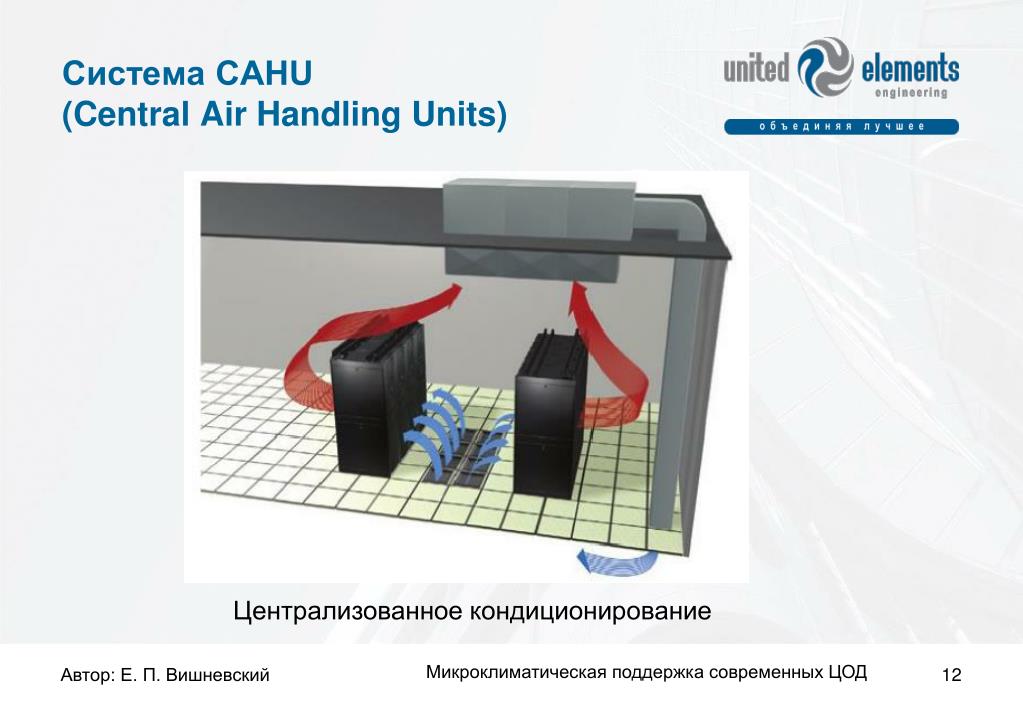

  12. Система CAHU (Central Air Handling Units) Централизованное кондиционирование Микроклиматическая поддержка современных ЦОД

  13. Система IRAH (In-Row Air Handler) Кондиционирование, встроенное в стойки Микроклиматическая поддержка современных ЦОД

  14. Технические средства Микроклиматическая поддержка современных ЦОД 14

  15. Преимущества: Привлекательный и функциональный дизайн Минимальная площадь основания Высокое соотношение между явной и скрытой холодопроизводительностью Увеличенный расход воздуха Низкий уровень шума Микроклиматическая поддержка современных ЦОД

  16. Преимущества: Низкое энергопотребление Минимальное аэродинамическое сопротивление Охрана окружающей среды Объединение в локальную сеть и возможность дистанционного управления. Микроклиматическая поддержка современных ЦОД 16

  17. Компактность . Микроклиматическая поддержка современных ЦОД

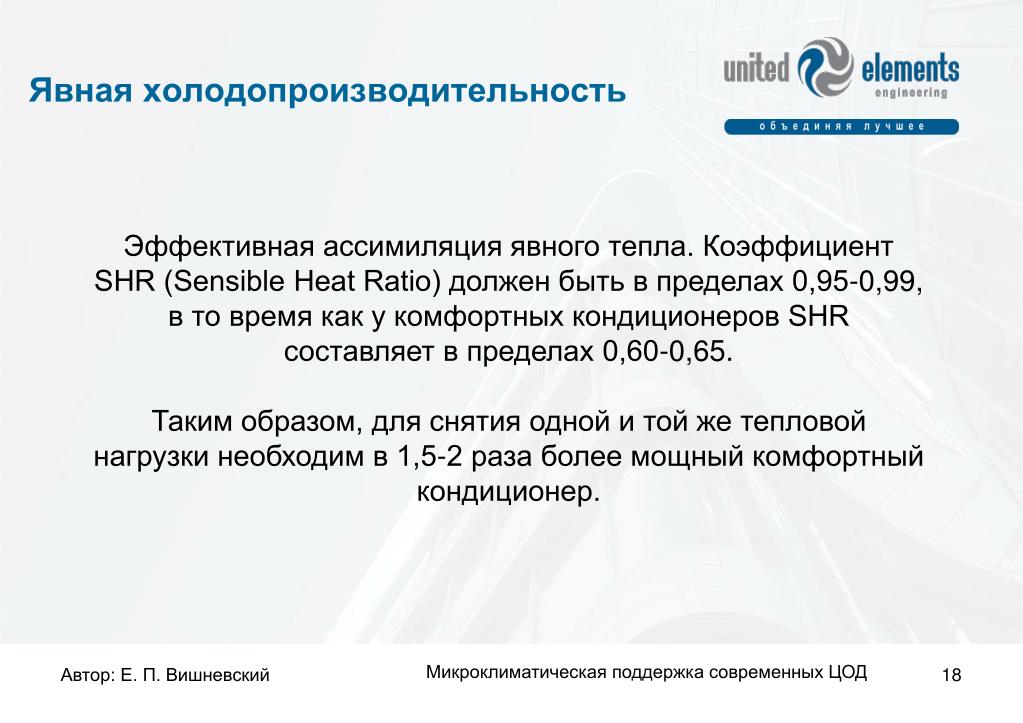

  18. Явная холодопроизводительность Эффективная ассимиляция явного тепла. Коэффициент SHR (Sensible Heat Ratio) должен быть в пределах 0,95-0,99, в то время как у комфортных кондиционеров SHR составляет в пределах 0,60-0,65. Таким образом, для снятия одной и той же тепловой нагрузки необходим в 1,5-2 раза более мощный комфортный кондиционер. Микроклиматическая поддержка современных ЦОД

  19. Увеличенный расход воздуха Равномерное распределение температур по объему ЦОД. Расход воздуха составляет порядка 300-500 м3/час на 1 кВт общей холодопроизводительности. Комфортные кондиционеры обеспечивают в расход воздуха порядка 100 м3/час на 1 кВт. Микроклиматическая поддержка современных ЦОД

  20. Шумовые характеристики Свободное пространство 25 dB(A) Шаровой сектор 1/4 31 dB(A) 46 dB(A) 3 метра Микроклиматическая поддержка современных ЦОД

  21. Основные конструктивные схемы Кондиционеры непосредственного испарения с выносным воздухоохлаждаемым конденсатором (серии CAL) Микроклиматическая поддержка современных ЦОД

  22. Основные конструктивные схемы Кондиционеры непосредственного испарения с выносным водоохлаждаемым конденсатором (серии RAN/RAL) Микроклиматическая поддержка современных ЦОД

  23. Основные конструктивные схемы MUER MDER Кондиционеры с функцией энергосбережения Микроклиматическая поддержка современных ЦОД

  24. СПАСИБО ЗА ВНИМАНИЕ! Микроклиматическая поддержка современных ЦОД
