  1. 校園網路電話與教學軟體功能介紹 中華電信 2011/2/24 1

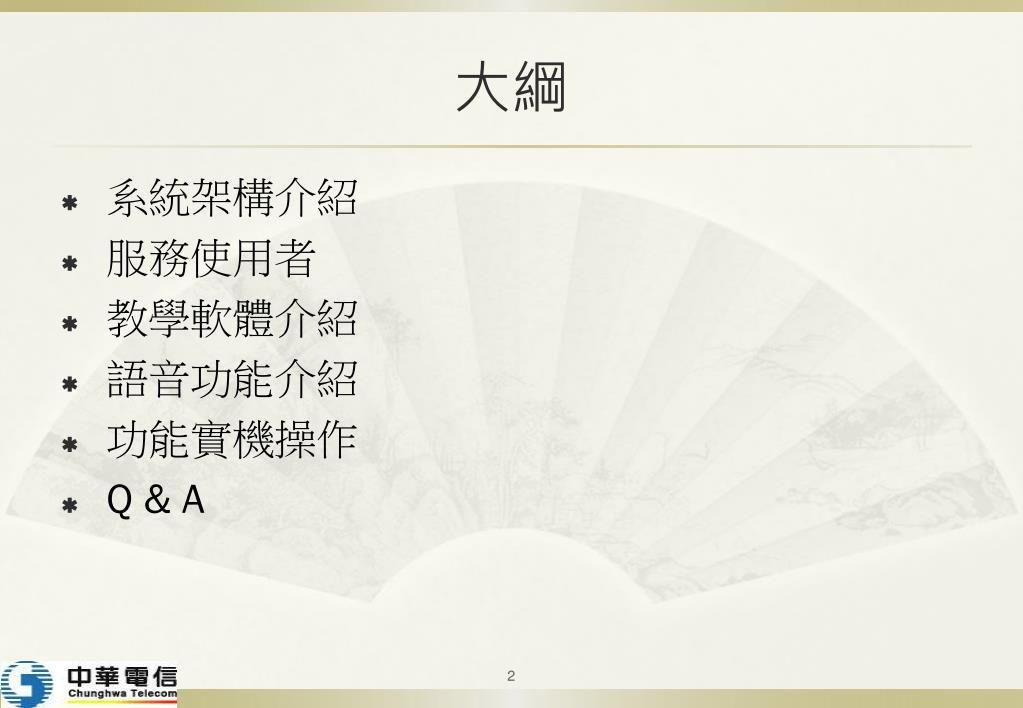

  2. 大綱 系統架構介紹 服務使用者 教學軟體介紹 語音功能介紹 功能實機操作 Q&A

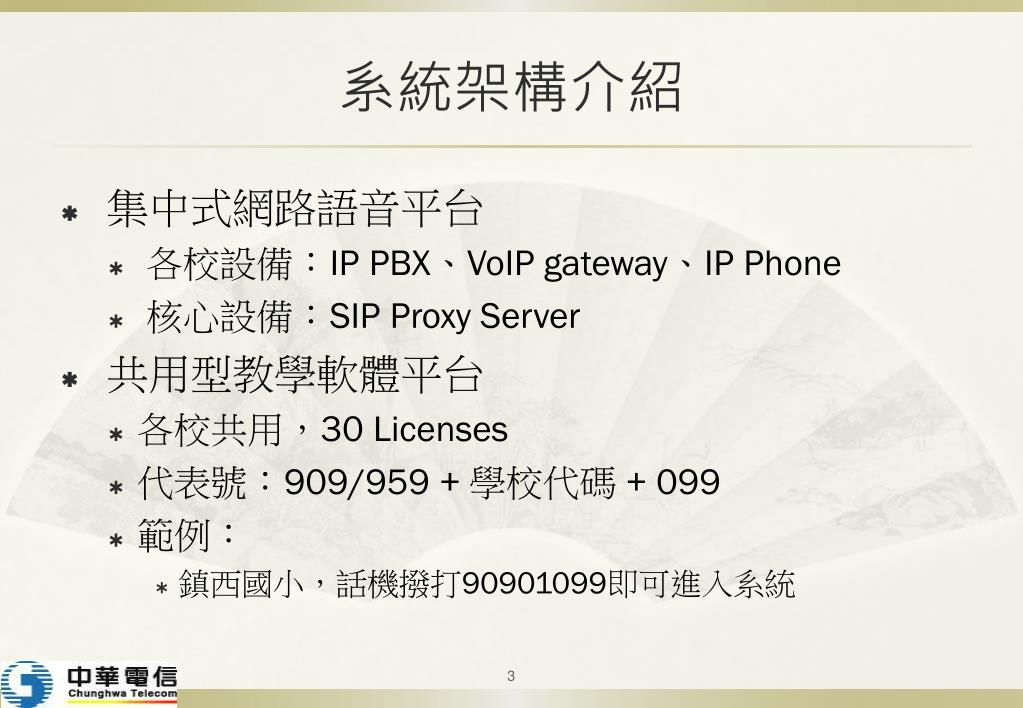

  3. 系統架構介紹 • 集中式網路語音平台 • 各校設備：IPPBX、VoIP gateway、IPPhone • 核心設備：SIPProxy Server • 共用型教學軟體平台 • 各校共用，30Licenses • 代表號：909/959 + 學校代碼 +099 • 範例： • 鎮西國小，話機撥打90901099即可進入系統

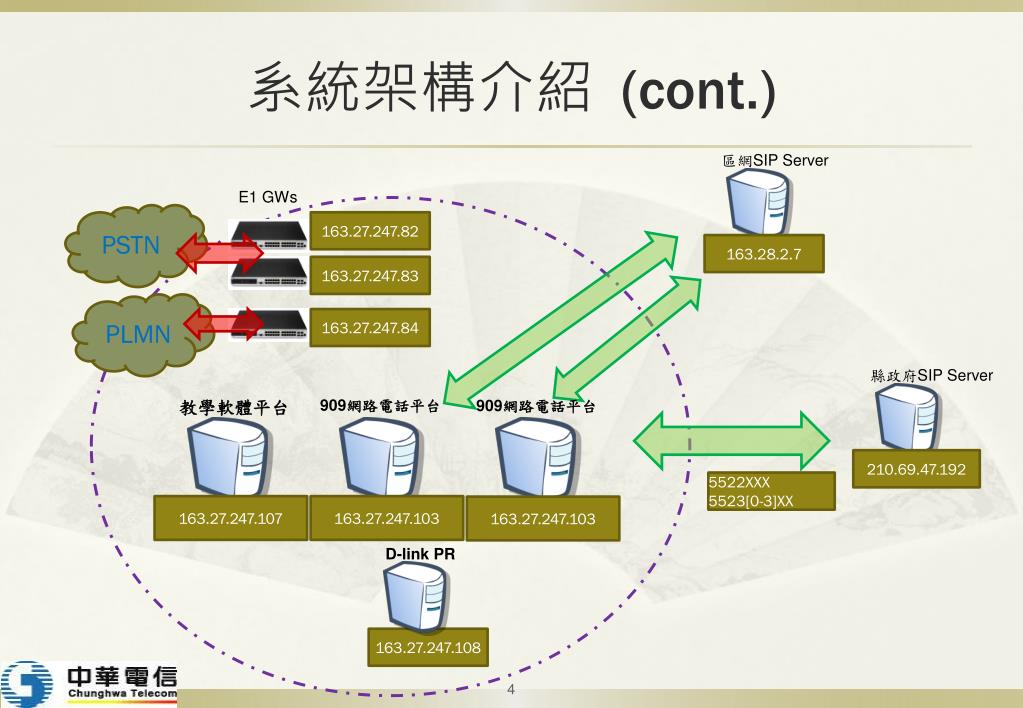

  4. 系統架構介紹 (cont.) 區網SIP Server 163.28.2.7 E1 GWs PSTN 163.27.247.82 163.27.247.83 PLMN 163.27.247.84 縣政府SIP Server 909網路電話平台 909網路電話平台 教學軟體平台 D-link PR 210.69.47.192 163.27.247.103 163.27.247.107 163.27.247.103 5522XXX 5523[0-3]XX 163.27.247.108

  5. 系統架構介紹 (cont.) 區網SIP Server 163.28.2.7 E1 GWs PSTN 163.27.247.82 163.27.247.83 PLMN 163.27.247.84 縣政府SIP Server 909網路電話平台 909網路電話平台 教學軟體平台 D-link PR 210.69.47.192 163.27.247.103 163.27.247.107 163.27.247.103 5522XXX 5523[0-3]XX 163.27.247.108

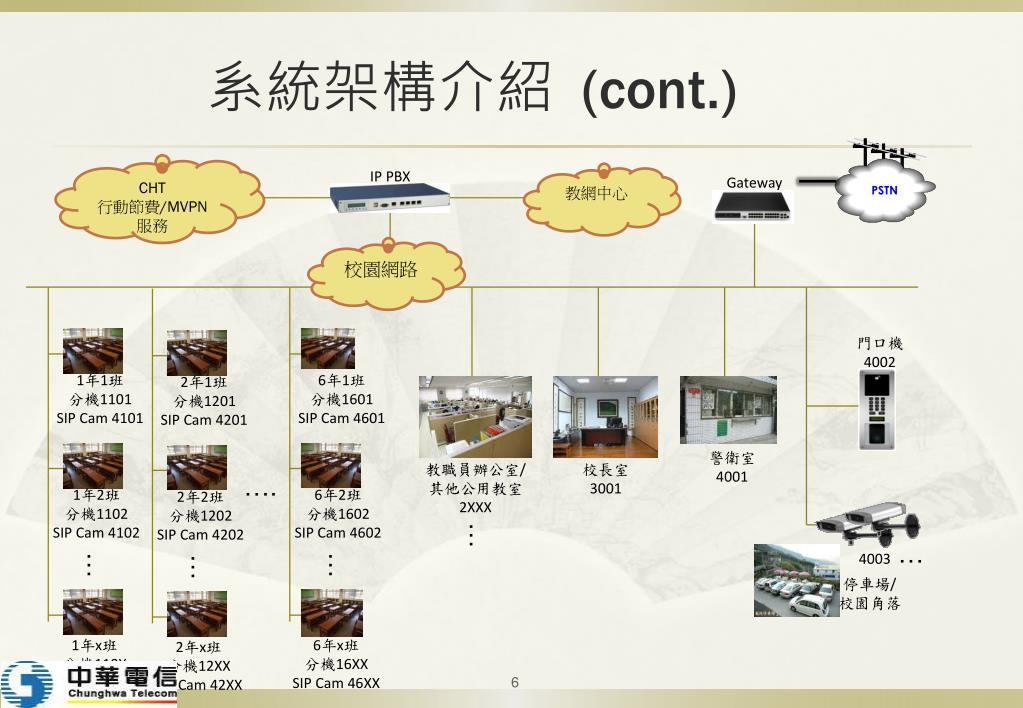

  6. PSTN 系統架構介紹 (cont.) CHT 行動節費/MVPN 服務 IP PBX 教網中心 Gateway 校園網路 門口機 4002 1年1班 分機1101 SIP Cam 4101 6年1班 分機1601 SIP Cam 4601 2年1班 分機1201 SIP Cam 4201 警衛室 4001 教職員辦公室/其他公用教室 2XXX 校長室 3001 …. 1年2班 分機1102 SIP Cam 4102 6年2班 分機1602 SIP Cam 4602 2年2班 分機1202 SIP Cam 4202 … … 4003 … … … 停車場/ 校園角落 1年x班 分機110X SIP Cam 410X 6年x班 分機16XX SIP Cam 46XX 2年x班 分機12XX SIP Cam 42XX 6

  7. 服務使用者

  8. 學校需求 • 行政 • 分機功能 • 訊息發布 • 成本管控 • 外網互聯 • 管理 • 影像監控 • 門禁管制

  9. 教師需求 • 學校 • 分機功能 • 家長 • 訊息發布 • 家庭聯絡簿 • 語音家庭作業

  10. 家長需求 • 聯絡老師 • 共振手機 • 查詢家庭聯絡簿 • 學生忘記攜回家庭聯絡簿 • 語音作業 • 錄製語音家庭作業(英文朗讀功課)

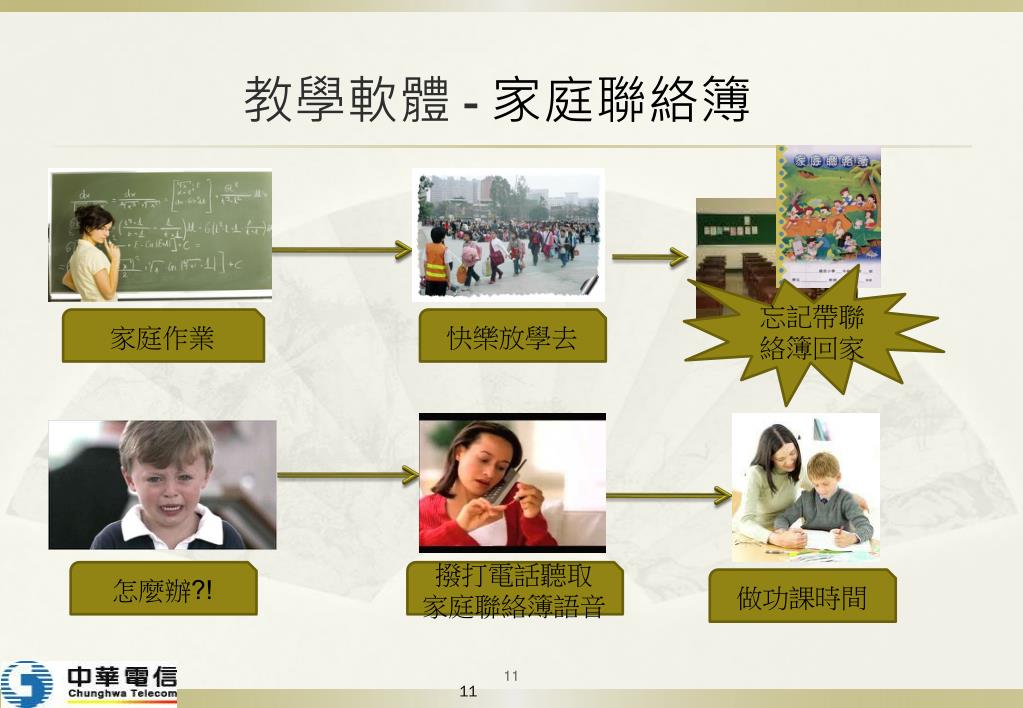

  11. 教學軟體 - 家庭聯絡簿 忘記帶聯絡簿回家 家庭作業 快樂放學去 怎麼辦?! 撥打電話聽取 家庭聯絡簿語音 做功課時間 11

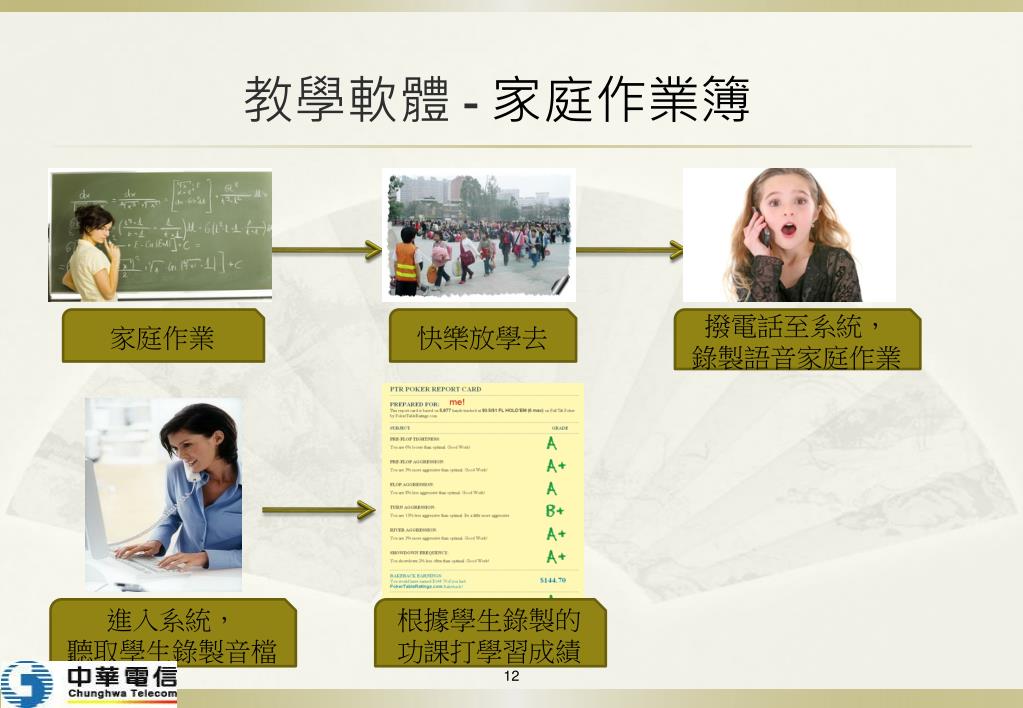

  12. 教學軟體 - 家庭作業簿 家庭作業 快樂放學去 撥電話至系統， 錄製語音家庭作業 進入系統， 聽取學生錄製音檔 根據學生錄製的功課打學習成績

  13. 教學軟體 - 流程說明 學校(代表號) 主功能 子功能 班級 909xx099 959xx099 101 讀取班級最新聯絡簿音檔 聽取 錄製 聯絡簿 699 通過認證，錄製聯絡簿音檔 語音作業 聽取 錄製 作業代碼 座號 101 1 001 依照選擇寫入/讀取音檔 (國語作業) 7 050 699 (綜合活動作業) 依照選擇寫入/讀取音檔

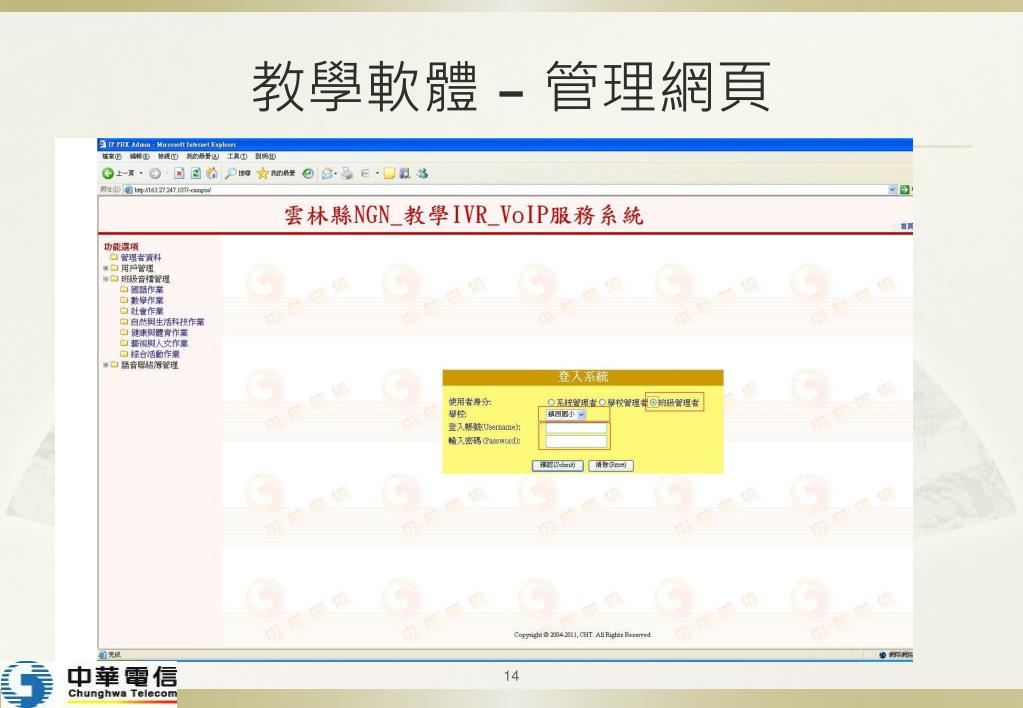

  14. 教學軟體 – 管理網頁

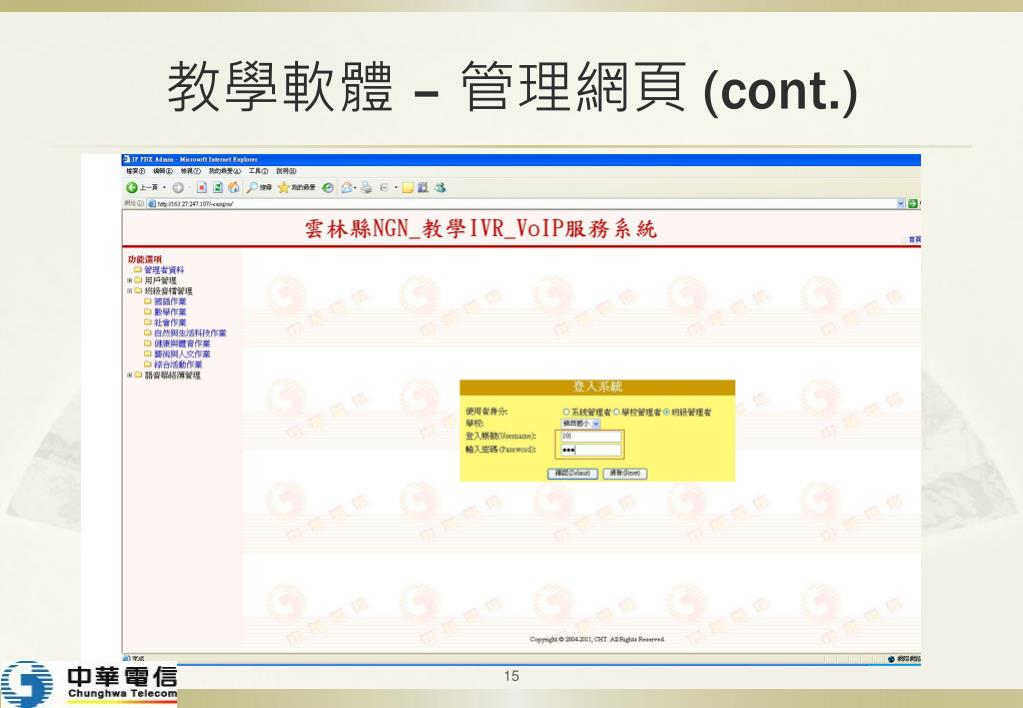

  15. 教學軟體 – 管理網頁 (cont.)

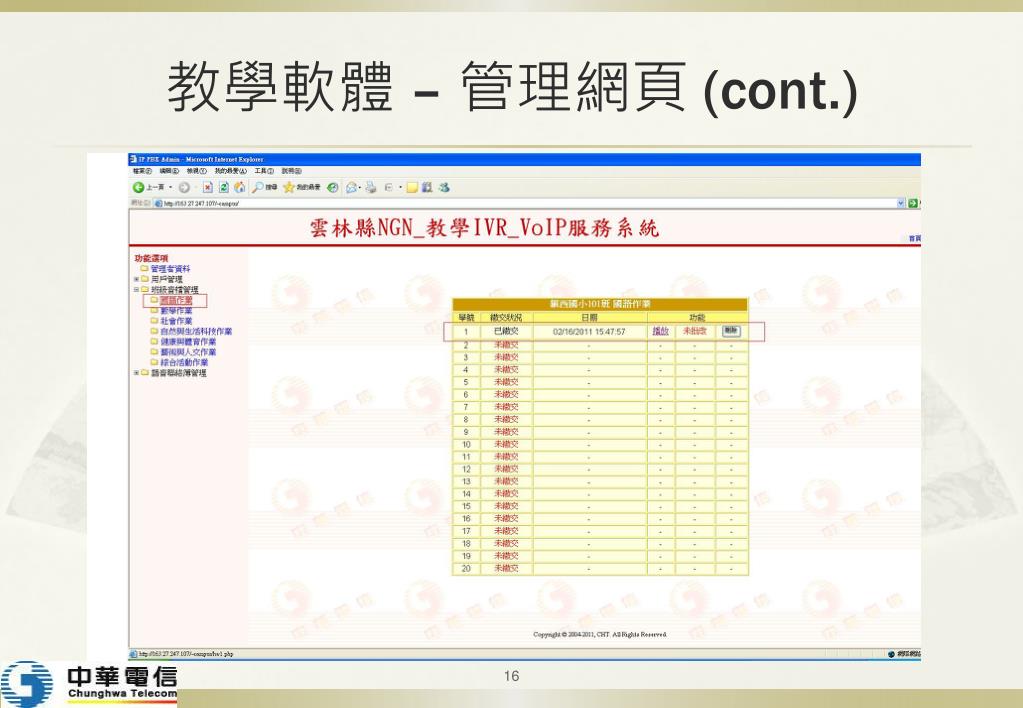

  16. 教學軟體 – 管理網頁 (cont.)

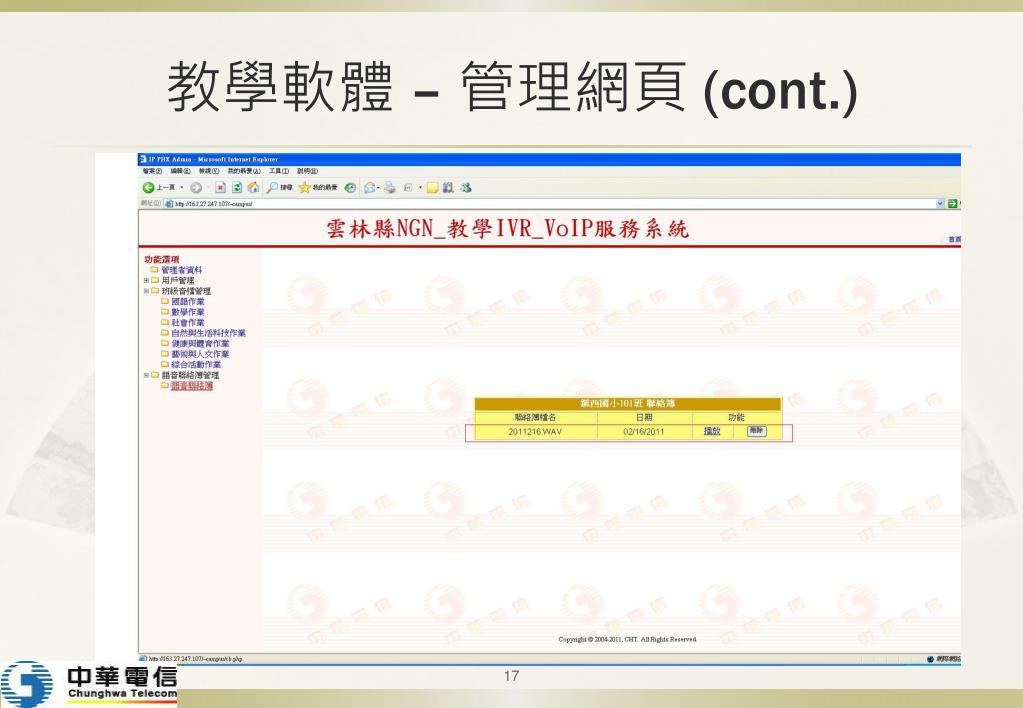

  17. 教學軟體 – 管理網頁 (cont.)

  18. 語音功能介紹 群組廣播服務 電話會議功能 緊急維安求助專線 影像監看/門禁對講

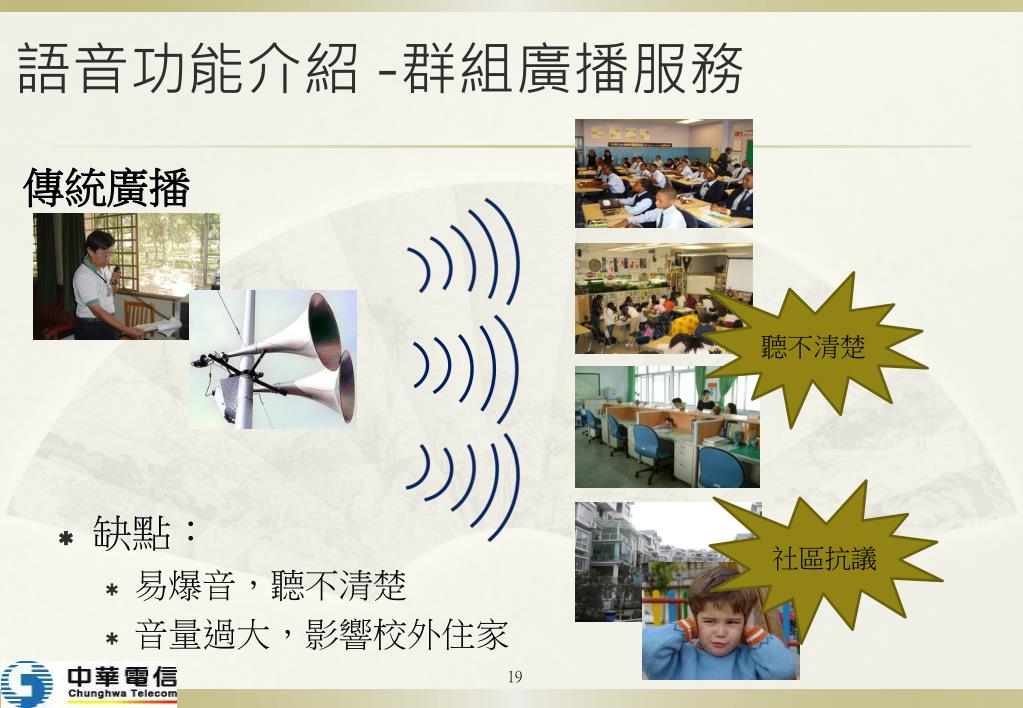

  19. 語音功能介紹 -群組廣播服務 傳統廣播 聽不清楚 社區抗議 19 • 缺點： • 易爆音，聽不清楚 • 音量過大，影響校外住家

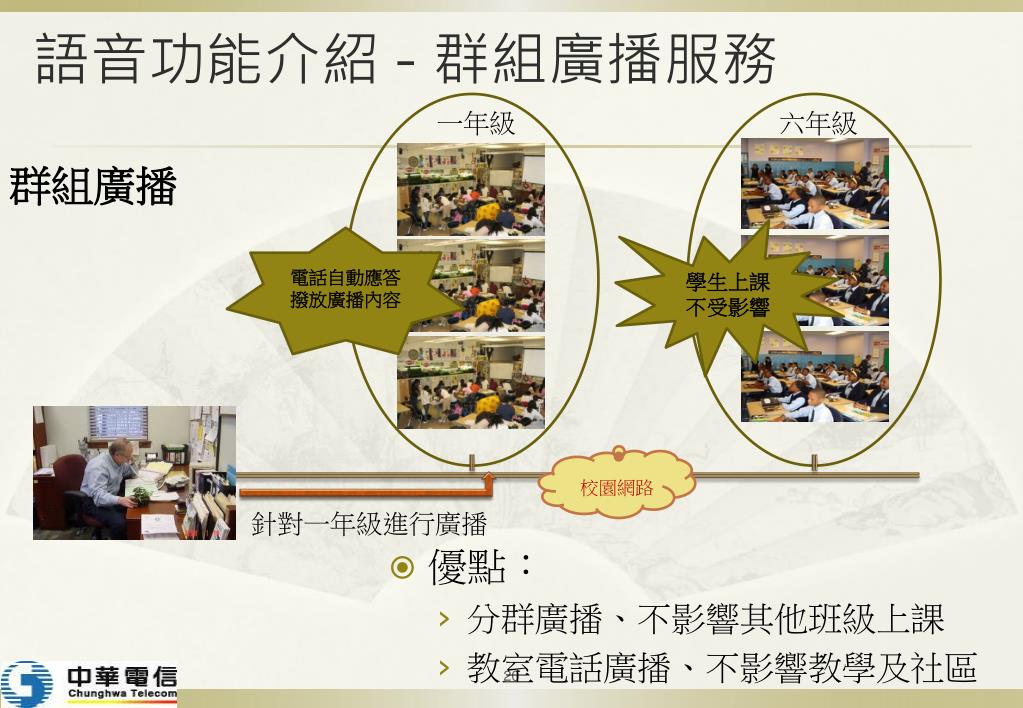

  20. 語音功能介紹 - 群組廣播服務 一年級 六年級 群組廣播 學生上課 不受影響 電話自動應答撥放廣播內容 校園網路 針對一年級進行廣播 • 優點： • 分群廣播、不影響其他班級上課 • 教室電話廣播、不影響教學及社區

  21. 語音功能介紹 – 會議功能 • 缺點 • 協調全體出席 • 學生安全疑慮 傳統會議 無老師看顧

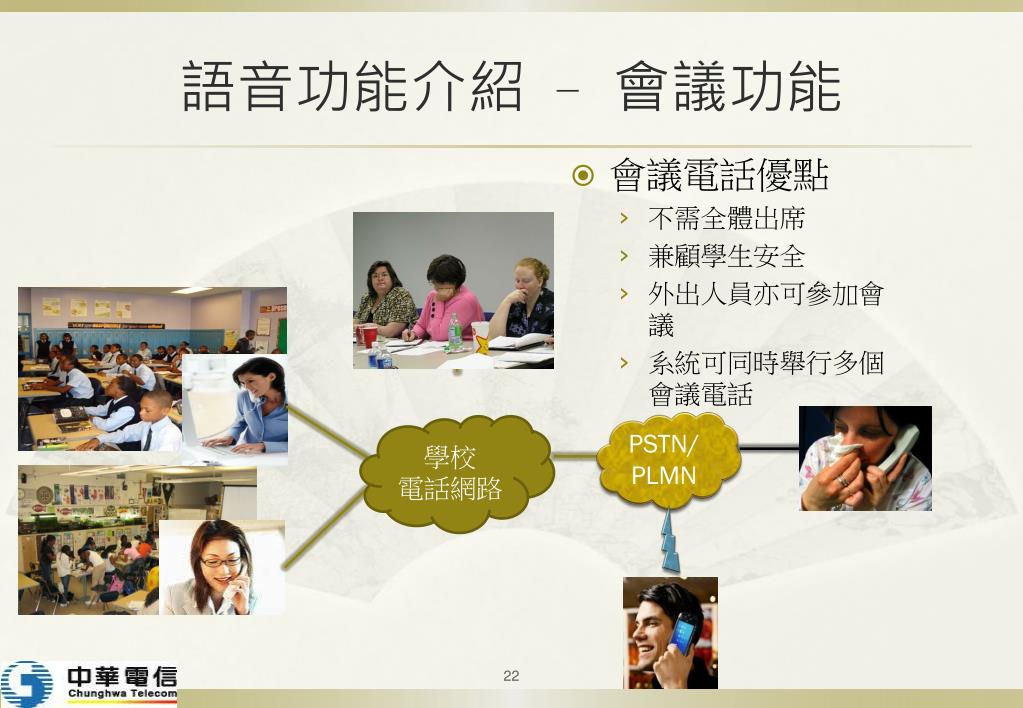

  22. 語音功能介紹 – 會議功能 • 會議電話優點 • 不需全體出席 • 兼顧學生安全 • 外出人員亦可參加會議 • 系統可同時舉行多個會議電話 PSTN/ PLMN 學校 電話網路

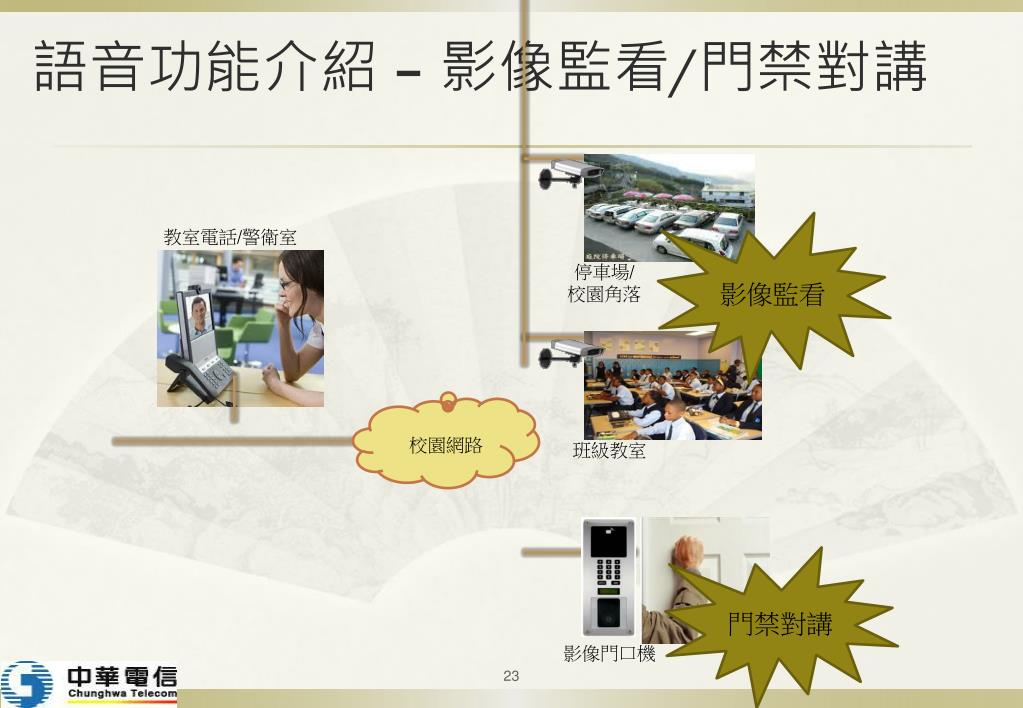

  23. 語音功能介紹 – 影像監看/門禁對講 影像監看 教室電話/警衛室 停車場/ 校園角落 校園網路 班級教室 門禁對講 影像門口機

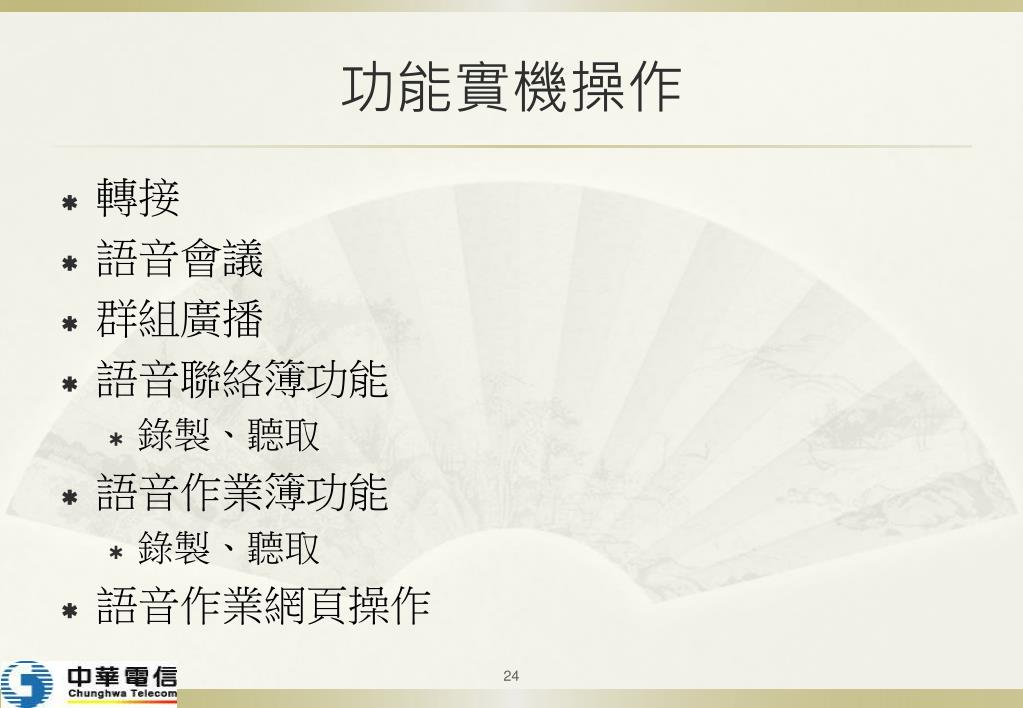

  24. 功能實機操作 • 轉接 • 語音會議 • 群組廣播 • 語音聯絡簿功能 • 錄製、聽取 • 語音作業簿功能 • 錄製、聽取 • 語音作業網頁操作

  25. Q&A 謝謝聆聽
