一、电路原理分析

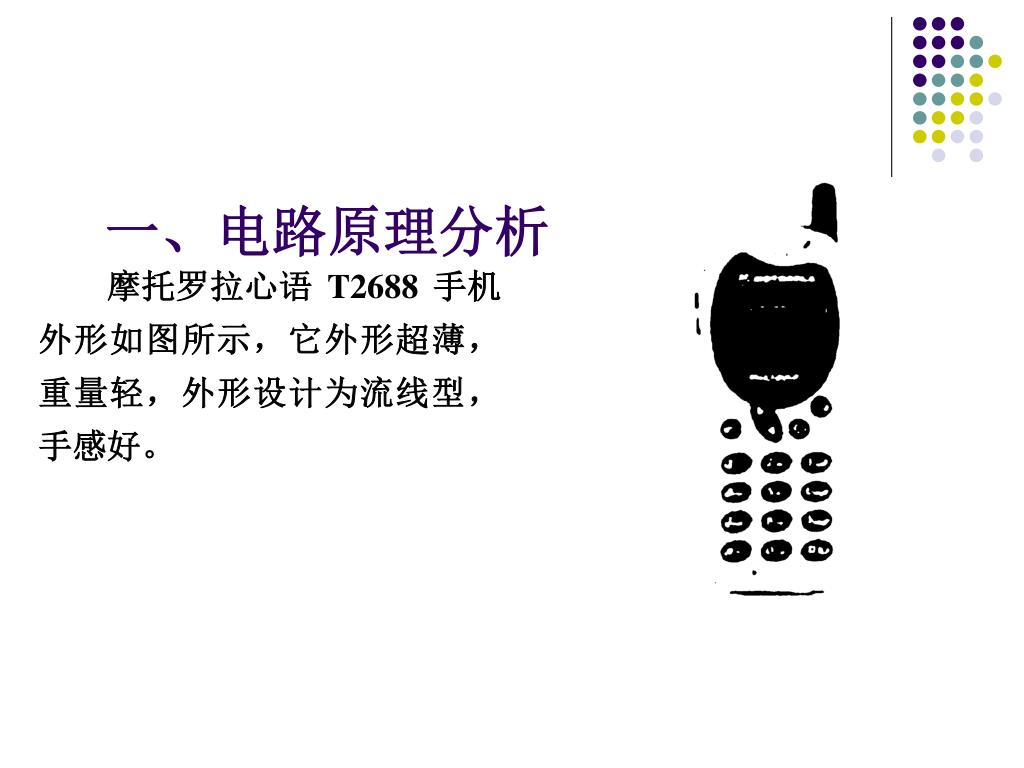

1. 一、电路原理分析 　　摩托罗拉心语 T2688 手机外形如图所示，它外形超薄，重量轻，外形设计为流线型，手感好。

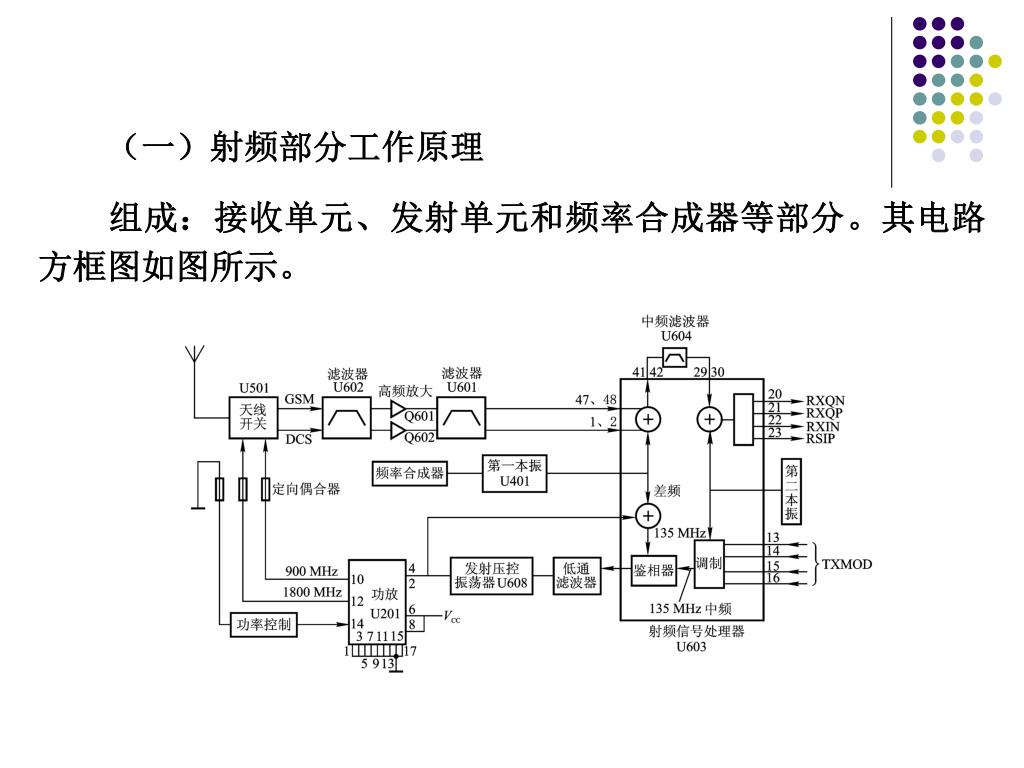

2. 　　（一）射频部分工作原理 组成：接收单元、发射单元和频率合成器等部分。其电路方框图如图所示。

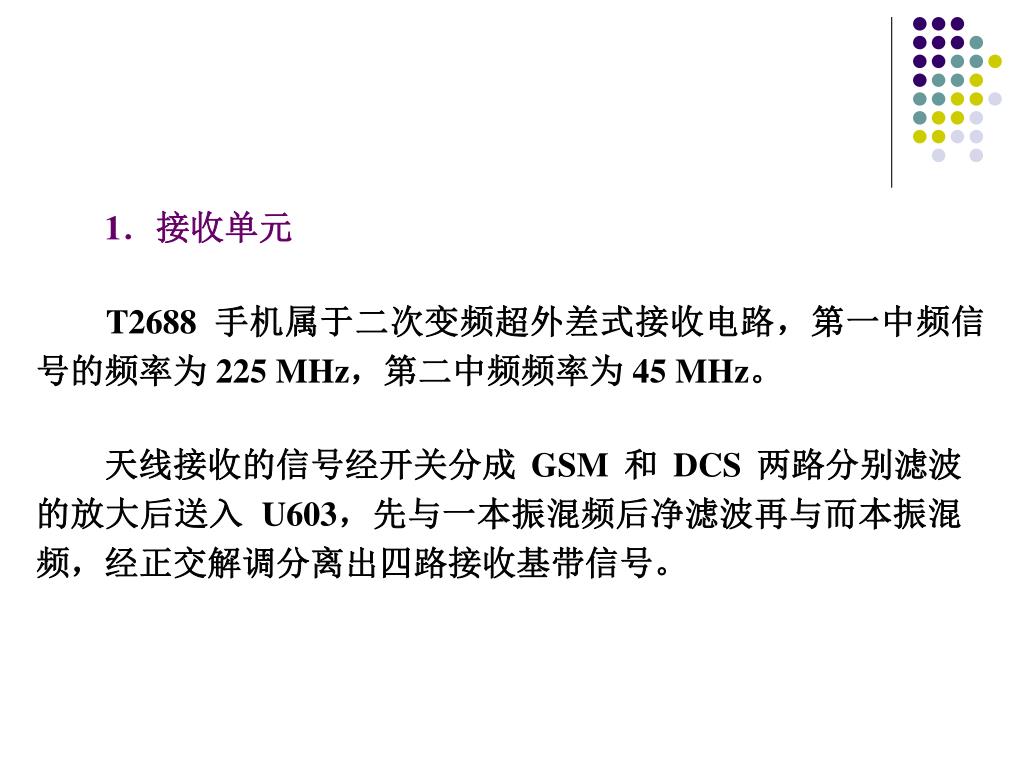

3. 1．接收单元 T2688 手机属于二次变频超外差式接收电路，第一中频信号的频率为 225 MHz，第二中频频率为 45 MHz。 　　天线接收的信号经开关分成 GSM 和 DCS 两路分别滤波的放大后送入 U603，先与一本振混频后净滤波再与而本振混频，经正交解调分离出四路接收基带信号。

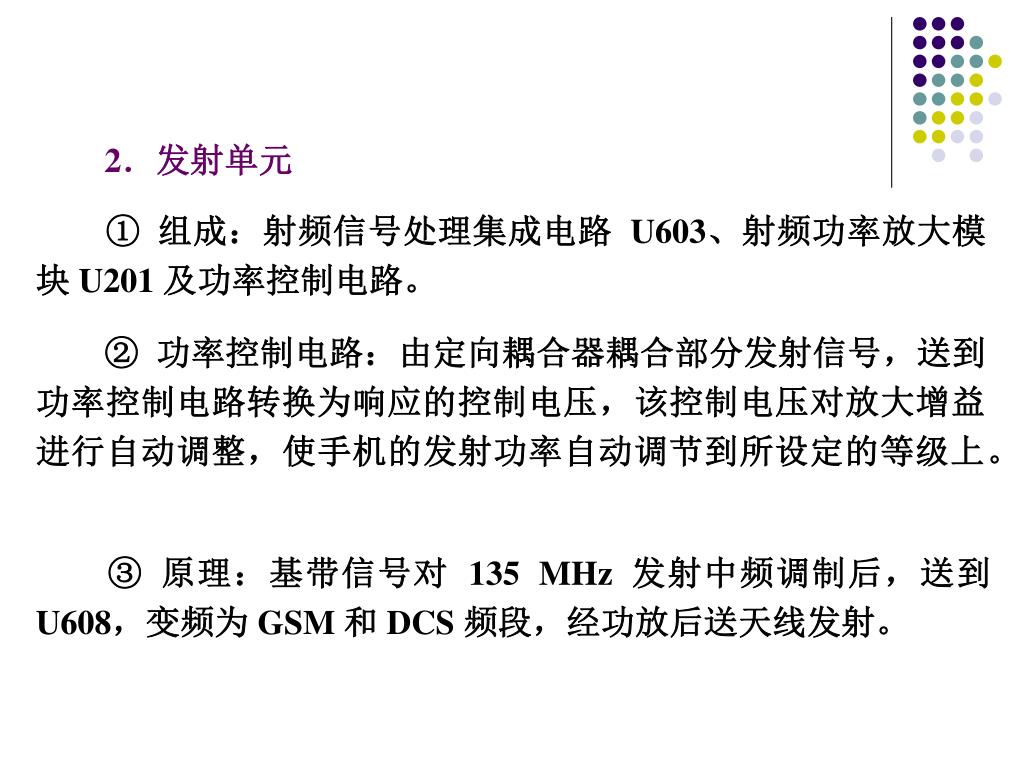

4. 2．发射单元 ① 组成：射频信号处理集成电路 U603、射频功率放大模块 U201 及功率控制电路。 ② 功率控制电路：由定向耦合器耦合部分发射信号，送到功率控制电路转换为响应的控制电压，该控制电压对放大增益进行自动调整，使手机的发射功率自动调节到所设定的等级上。 ③ 原理：基带信号对 135 MHz 发射中频调制后，送到U608，变频为 GSM 和 DCS 频段，经功放后送天线发射。

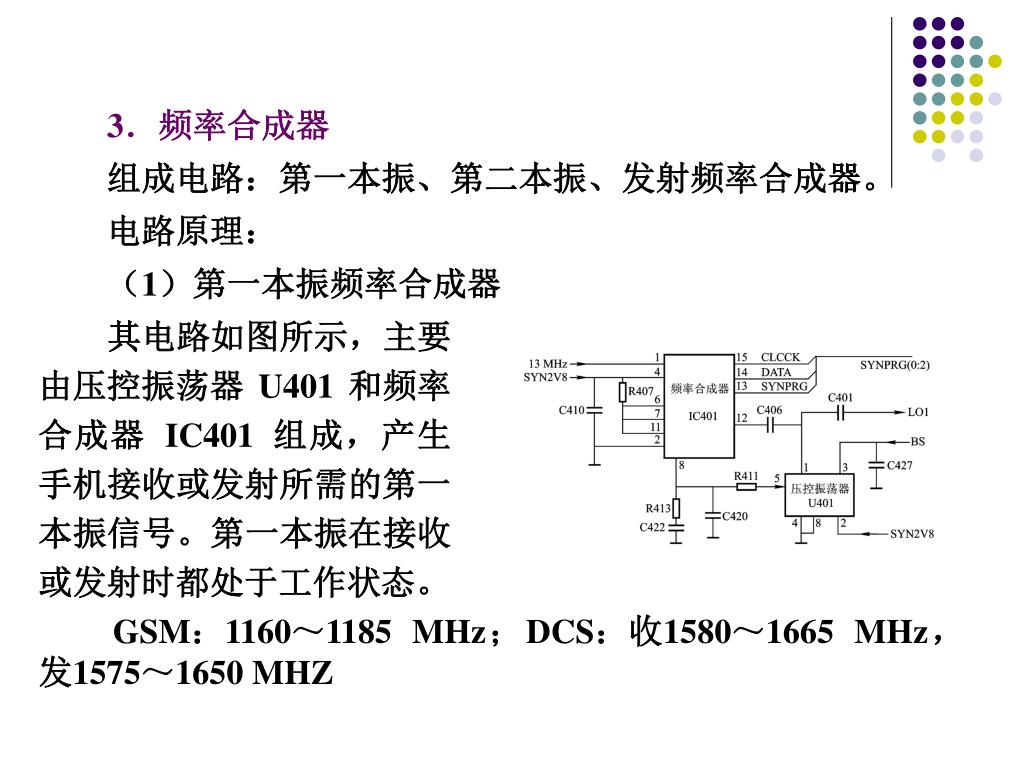

5. 3．频率合成器 　　组成电路：第一本振、第二本振、发射频率合成器。 电路原理： 　　（1）第一本振频率合成器 其电路如图所示，主要由压控振荡器 U401 和频率合成器 IC401 组成，产生手机接收或发射所需的第一本振信号。第一本振在接收或发射时都处于工作状态。 GSM：1160～1185 MHz；DCS：收1580～1665 MHz， 发1575～1650 MHZ

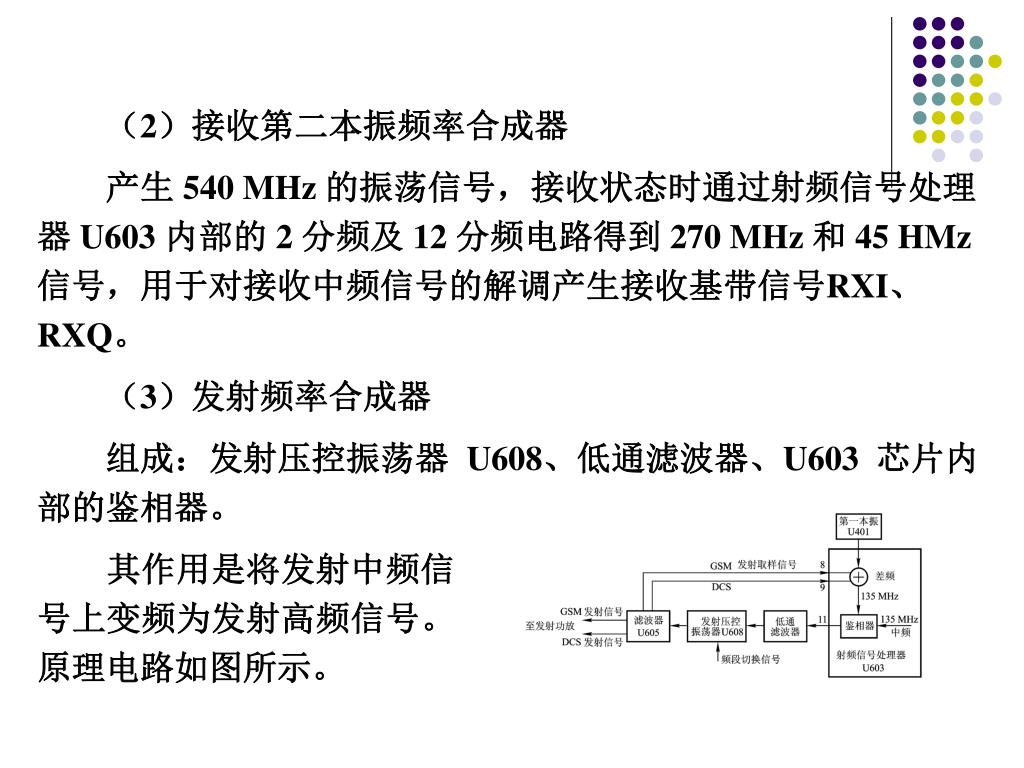

6. （2）接收第二本振频率合成器 产生 540 MHz 的振荡信号，接收状态时通过射频信号处理器 U603 内部的 2 分频及 12 分频电路得到 270 MHz 和 45 HMz 信号，用于对接收中频信号的解调产生接收基带信号RXI、RXQ。 　　（3）发射频率合成器 　　组成：发射压控振荡器 U608、低通滤波器、U603 芯片内部的鉴相器。 　　其作用是将发射中频信号上变频为发射高频信号。原理电路如图所示。

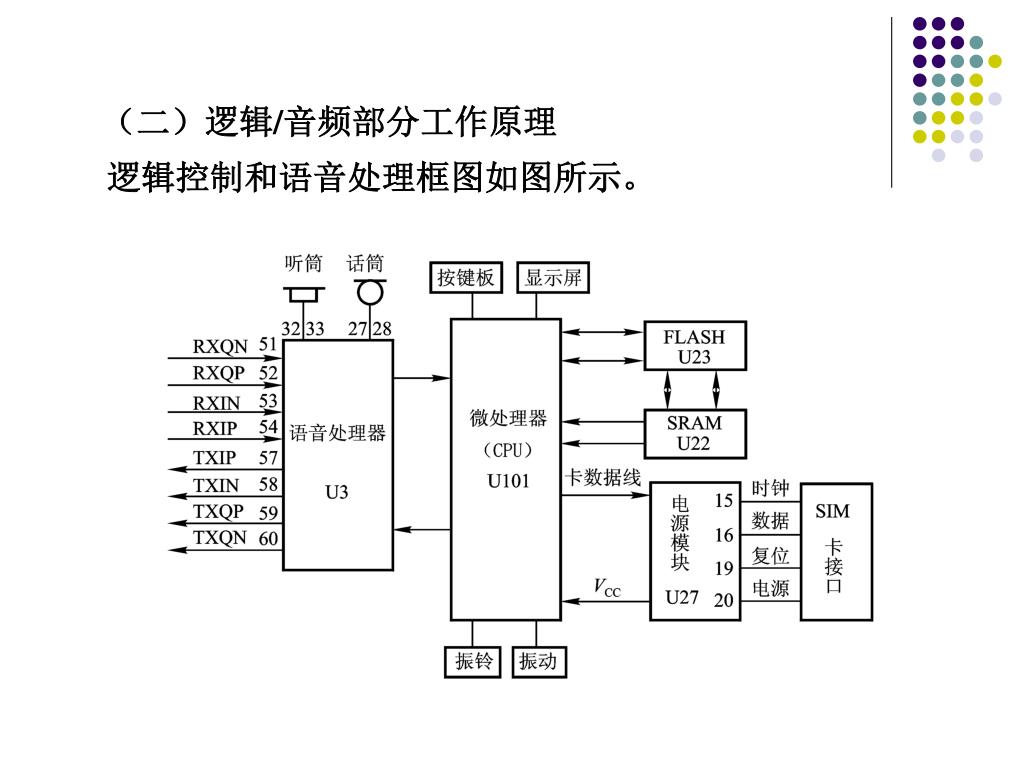

7. 　　（二）逻辑/音频部分工作原理 　　逻辑控制和语音处理框图如图所示。

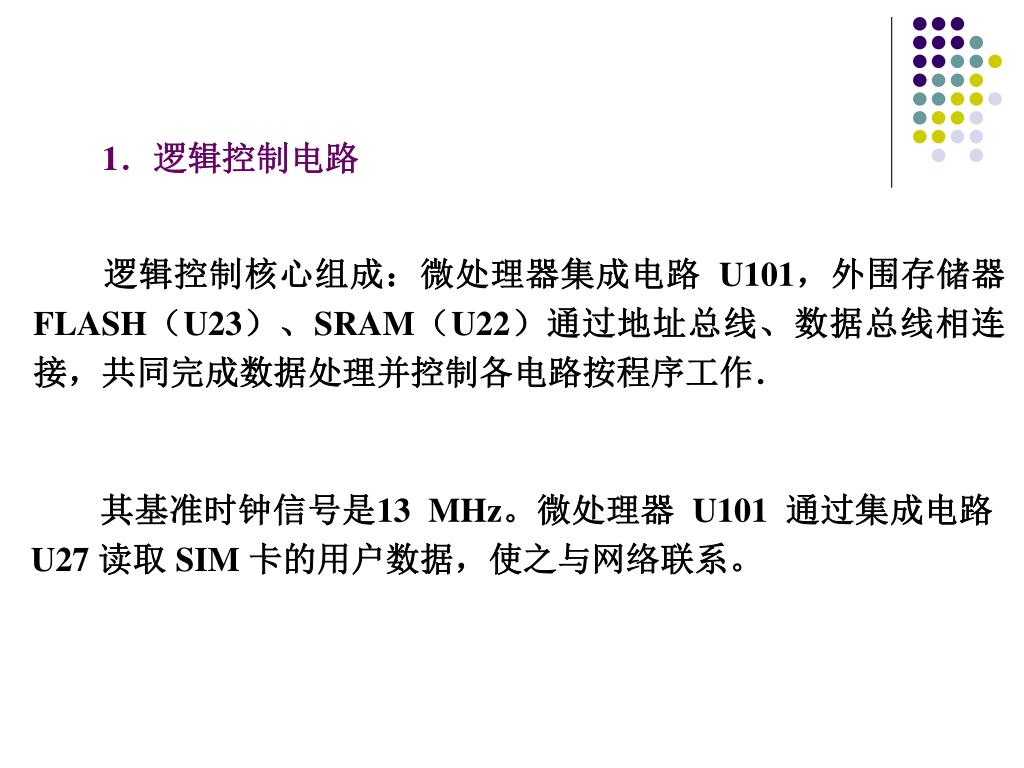

8. 1．逻辑控制电路 逻辑控制核心组成：微处理器集成电路U101，外围存储器FLASH（U23）、SRAM（U22）通过地址总线、数据总线相连接，共同完成数据处理并控制各电路按程序工作． 其基准时钟信号是13 MHz。微处理器 U101 通过集成电路U27 读取 SIM 卡的用户数据，使之与网络联系。

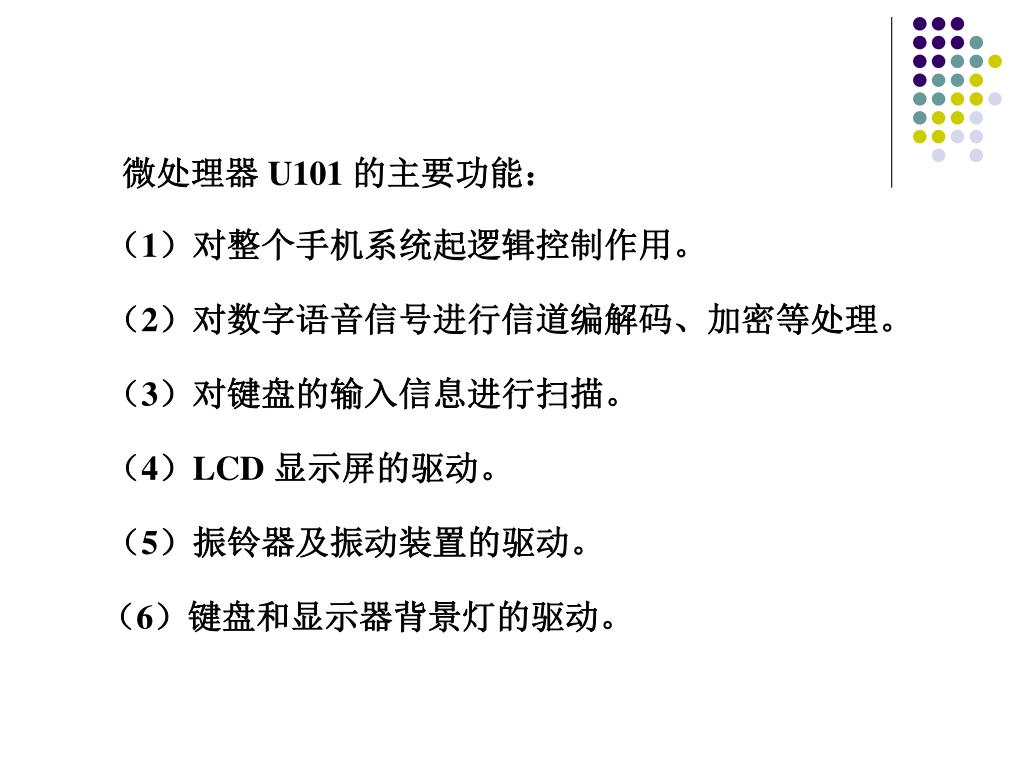

9. 　　微处理器 U101 的主要功能： 　　（1）对整个手机系统起逻辑控制作用。 　　（2）对数字语音信号进行信道编解码、加密等处理。 　　（3）对键盘的输入信息进行扫描。 　　（4）LCD 显示屏的驱动。 　　（5）振铃器及振动装置的驱动。 　　（6）键盘和显示器背景灯的驱动。

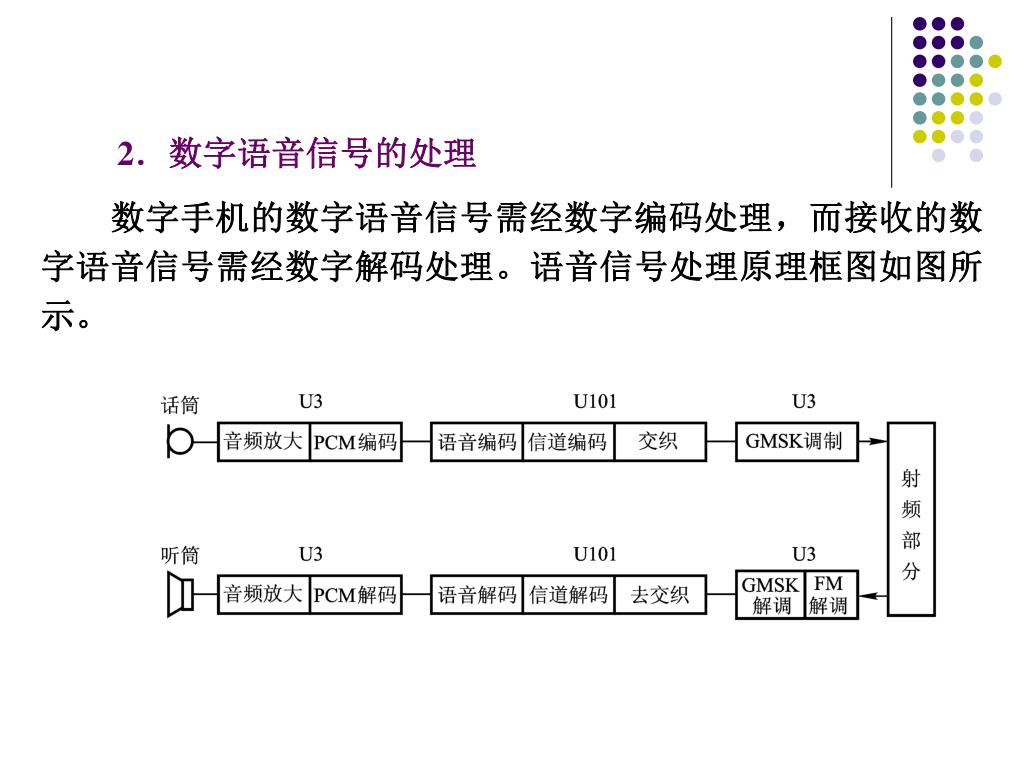

10. 2．数字语音信号的处理 　　数字手机的数字语音信号需经数字编码处理，而接收的数字语音信号需经数字解码处理。语音信号处理原理框图如图所示。

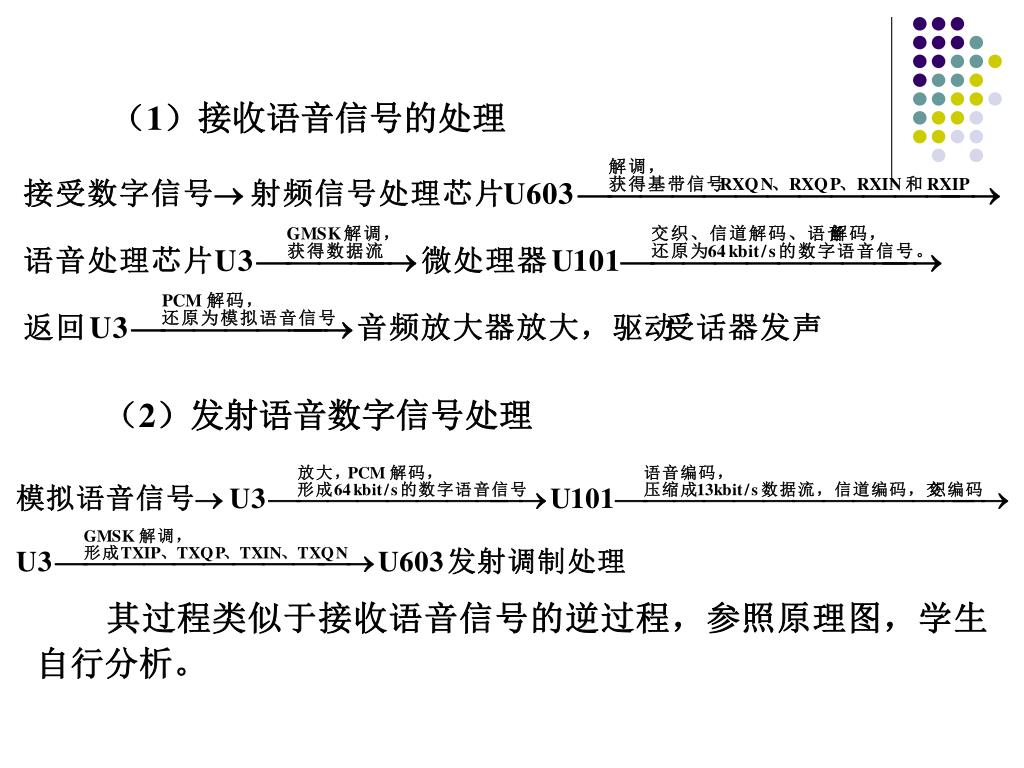

11. 　　（1）接收语音信号的处理 　　（2）发射语音数字信号处理 　　其过程类似于接收语音信号的逆过程，参照原理图，学生自行分析。

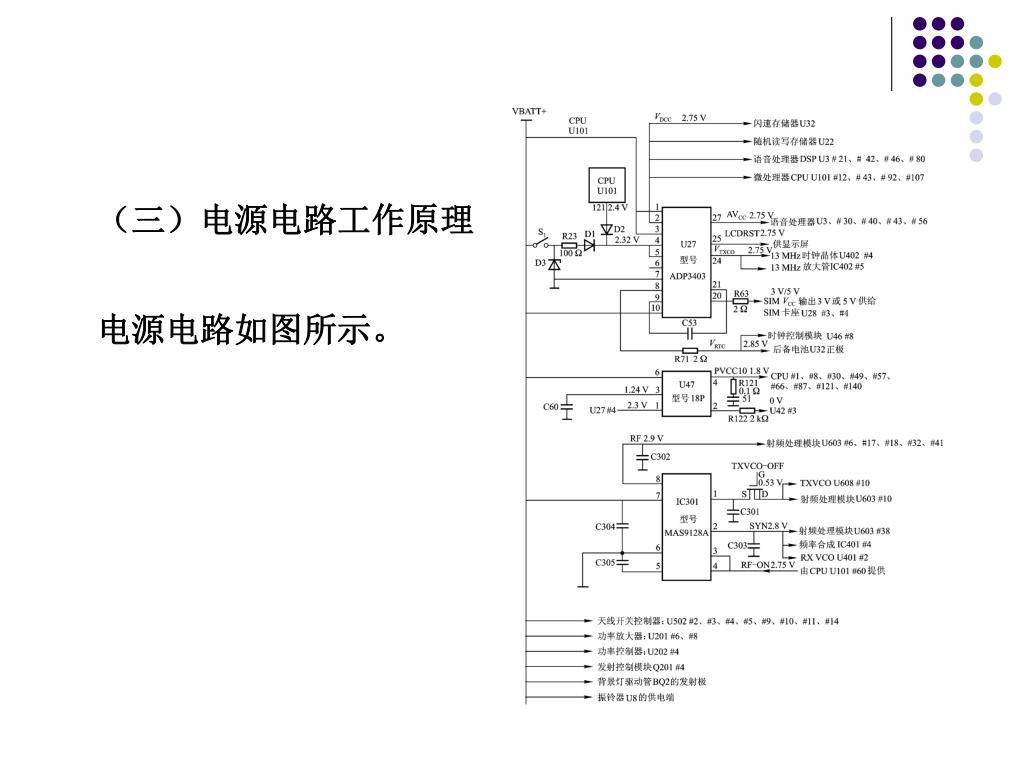

12. 　　（三）电源电路工作原理 电源电路如图所示。

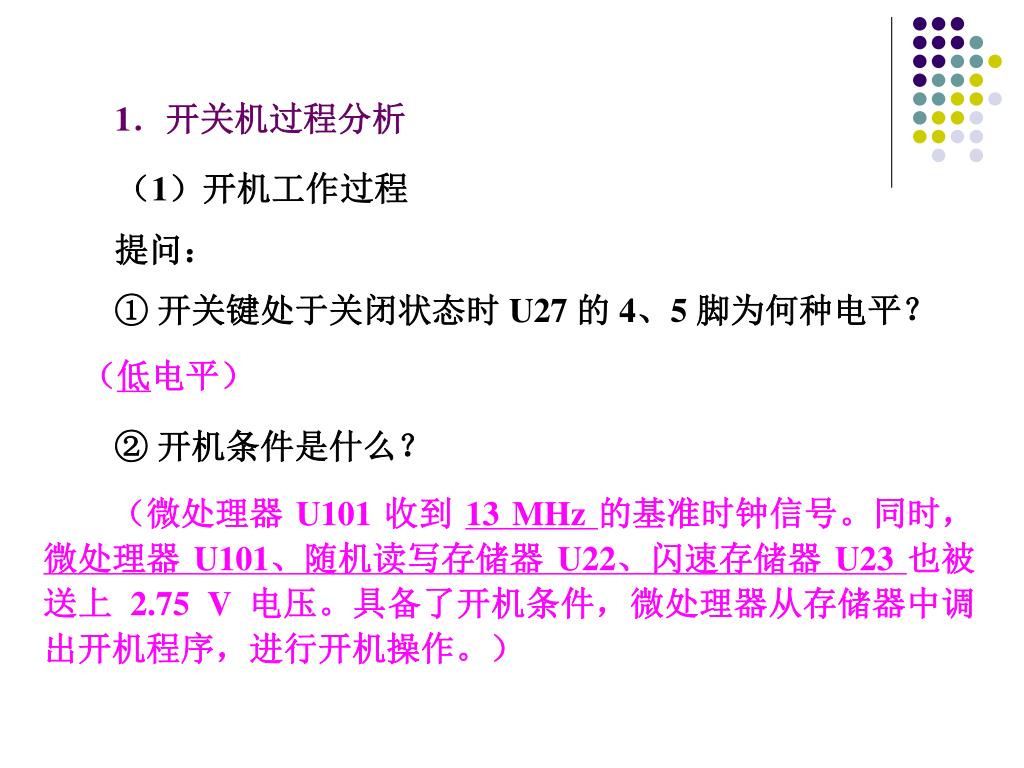

13. 1．开关机过程分析 　　（1）开机工作过程 　　提问： ① 开关键处于关闭状态时 U27 的 4、5 脚为何种电平？ 　（低电平） ② 开机条件是什么？ 　　（微处理器 U101 收到 13 MHz 的基准时钟信号。同时，微处理器 U101、随机读写存储器 U22、闪速存储器 U23 也被送上 2.75 V 电压。具备了开机条件，微处理器从存储器中调出开机程序，进行开机操作。）

14. 　　（2）关机工作过程 ① 手机工作过程中，逻辑稳压模块 U27 的 4、5 脚为何种电平？ 　　（高电平） ② 关机条件？ 　　（按下电源开关后，微处理器检测到 D2 负极的电平高于正极电平这一信息后，立即运行关机程序，U27 的 4、5 脚变为低电平，U27 停止输出直流电，关机。）

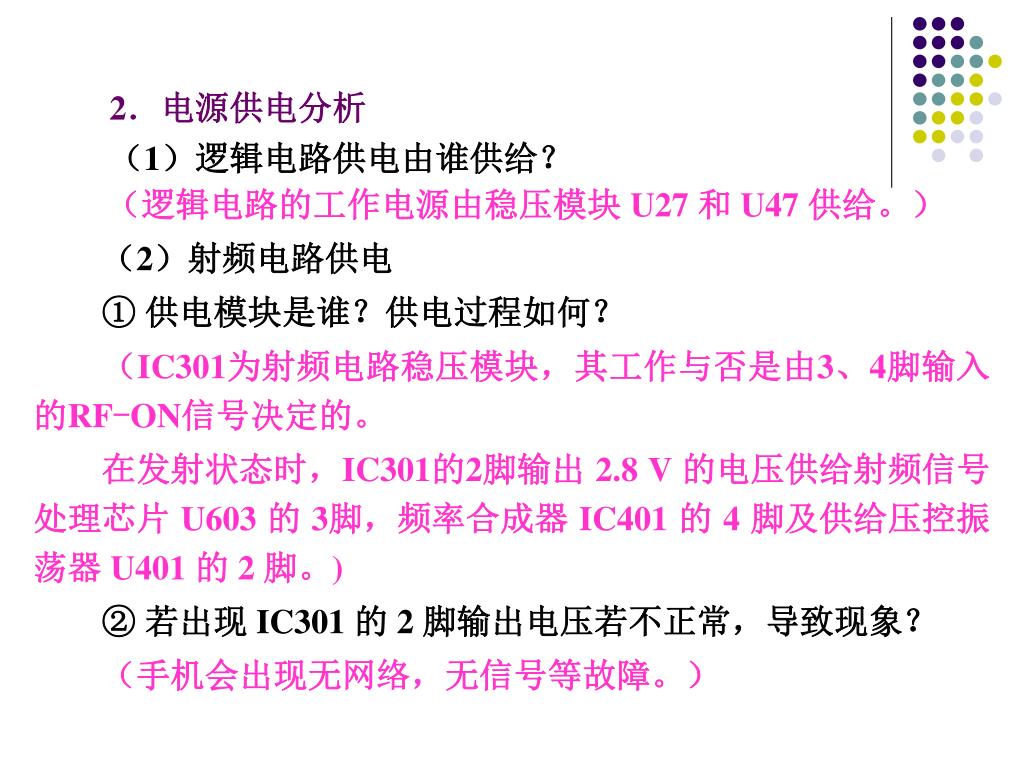

15. 2．电源供电分析 　　（1）逻辑电路供电由谁供给？ 　　（逻辑电路的工作电源由稳压模块 U27 和 U47 供给。） 　　（2）射频电路供电 ① 供电模块是谁？供电过程如何？ 　　（IC301为射频电路稳压模块，其工作与否是由3、4脚输入的RF-ON信号决定的。 　　在发射状态时，IC301的2脚输出 2.8 V 的电压供给射频信号处理芯片 U603 的 3脚，频率合成器 IC401 的 4 脚及供给压控振荡器 U401 的 2 脚。) ② 若出现 IC301 的 2 脚输出电压若不正常，导致现象？ 　　（手机会出现无网络，无信号等故障。）

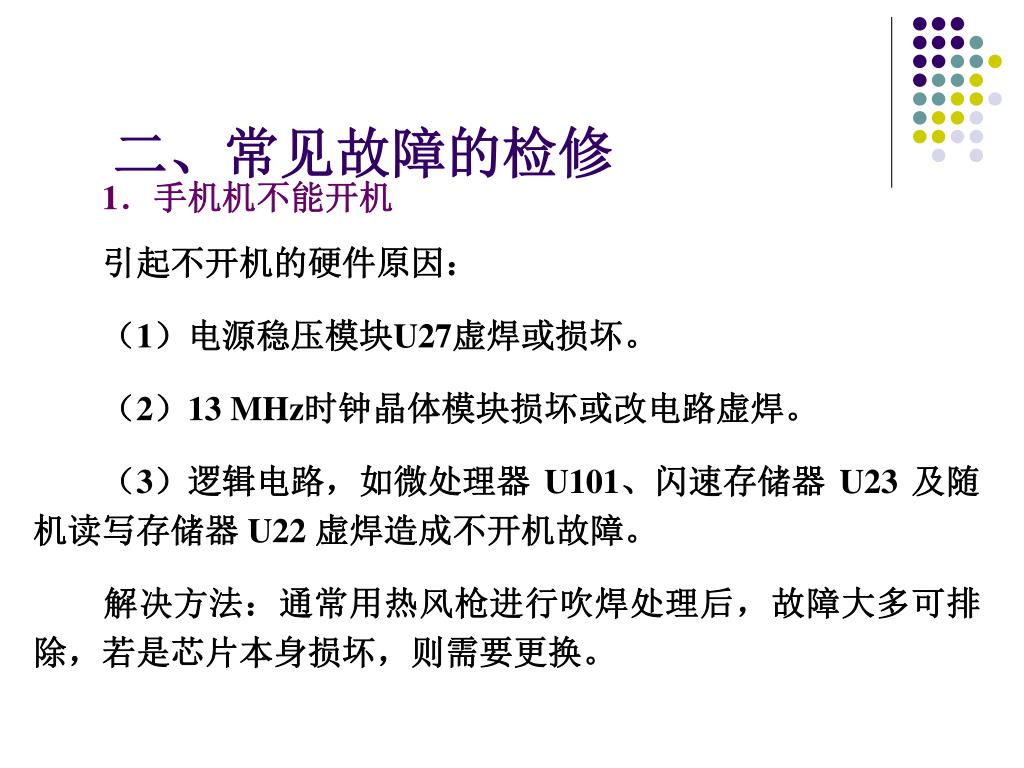

16. 二、常见故障的检修 1．手机机不能开机 　　引起不开机的硬件原因： 　　（1）电源稳压模块U27虚焊或损坏。 　　（2）13 MHz时钟晶体模块损坏或改电路虚焊。 　　（3）逻辑电路，如微处理器 U101、闪速存储器 U23 及随机读写存储器 U22 虚焊造成不开机故障。 　　解决方法：通常用热风枪进行吹焊处理后，故障大多可排除，若是芯片本身损坏，则需要更换。

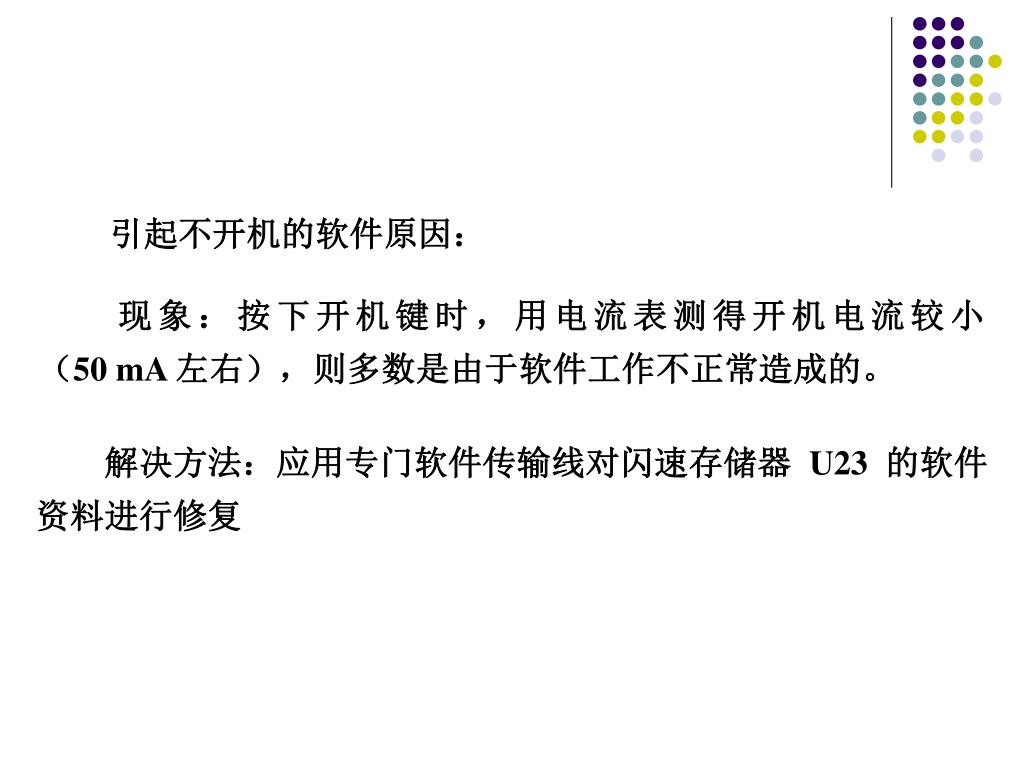

17. 引起不开机的软件原因： 　　现象：按下开机键时，用电流表测得开机电流较小 （50 mA 左右），则多数是由于软件工作不正常造成的。 　　解决方法：应用专门软件传输线对闪速存储器 U23 的软件资料进行修复

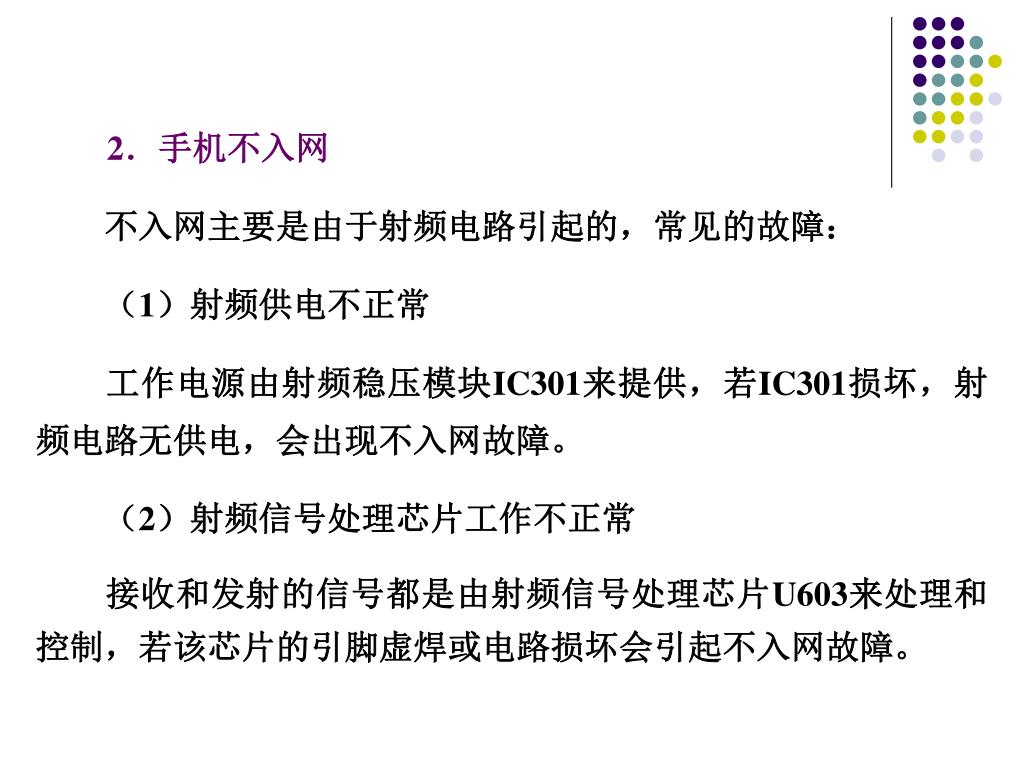

18. 2．手机不入网 　　不入网主要是由于射频电路引起的，常见的故障： 　　（1）射频供电不正常 　　工作电源由射频稳压模块IC301来提供，若IC301损坏，射频电路无供电，会出现不入网故障。 　　（2）射频信号处理芯片工作不正常 　　接收和发射的信号都是由射频信号处理芯片U603来处理和控制，若该芯片的引脚虚焊或电路损坏会引起不入网故障。

19. 　　（3）功率放大器不正常 功放模块损坏或虚焊使得手机不能发射信号。 （4）滤波器不正常 　　接收电路采用了 3 个滤波器，其中 U602 和 601 为高频接收信号滤波器，U604 为中频滤波器。若这些滤波器虚焊或损坏，将会出现不入网故障。 （5）振荡电路不正常 接收振荡器 U401、发射振荡器 U608 机频率合成电路虚焊或损坏都会引起无法入网故障。

20. 3．不能送话 发射语音信号的产生和处理电路出现故障导致不能送话。 　　（1）送话器质量不良 　　利用替换元件的方法来检验送话器通话是否恢复正常。 　　（2）语音处理芯片或射频信号处理芯片不正常 　　检查语音处理芯片 U3、射频信号处理芯片 U603 引脚有无虚焊，相关的印制板连线有无断裂，用替换法确定 U3、U603是否损坏。

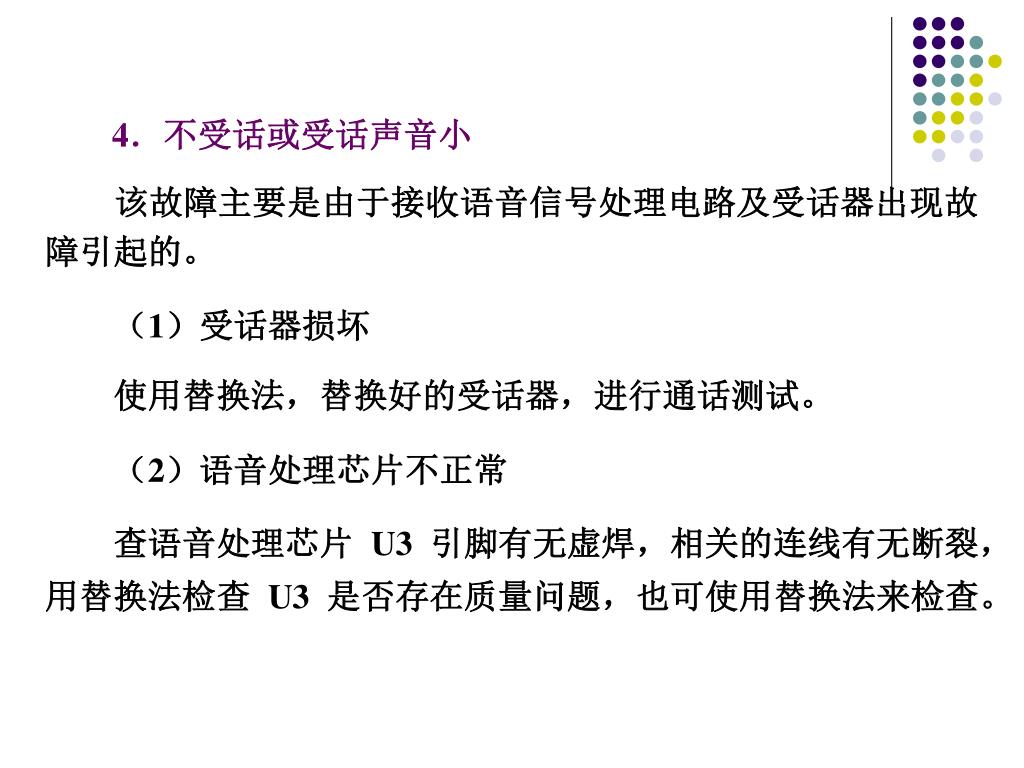

21. 4．不受话或受话声音小 　　该故障主要是由于接收语音信号处理电路及受话器出现故障引起的。 　　（1）受话器损坏 　　使用替换法，替换好的受话器，进行通话测试。 　　（2）语音处理芯片不正常 　　查语音处理芯片 U3 引脚有无虚焊，相关的连线有无断裂，用替换法检查 U3 是否存在质量问题，也可使用替换法来检查。

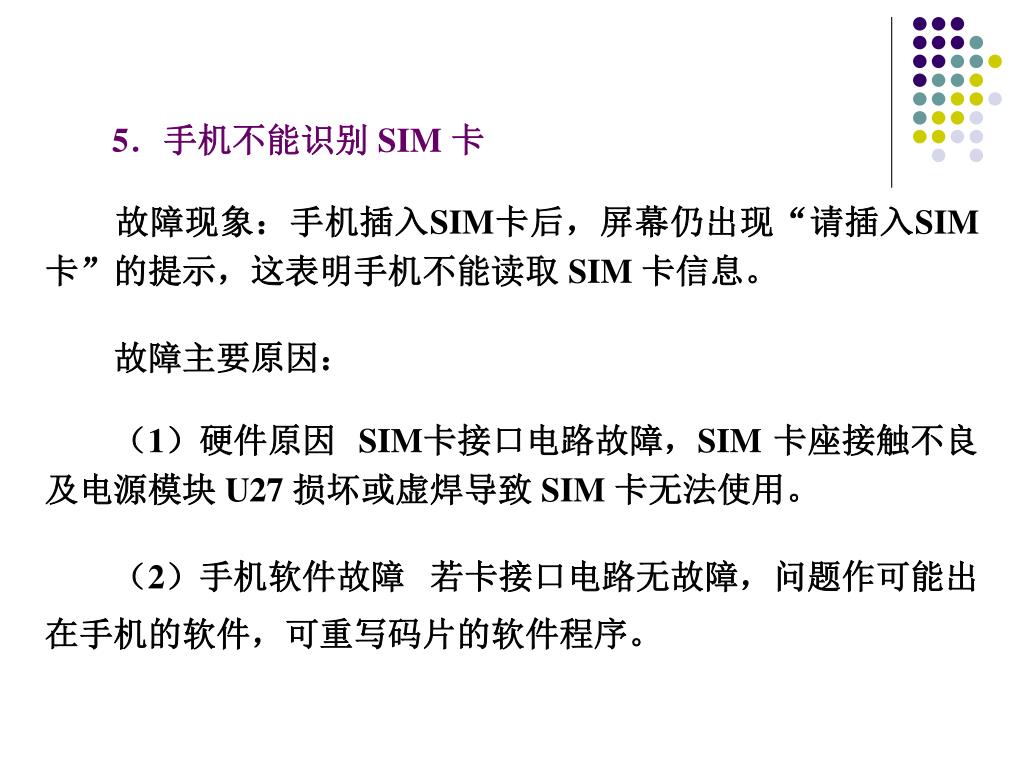

22. 5．手机不能识别 SIM 卡 　　故障现象：手机插入SIM卡后，屏幕仍出现“请插入SIM卡”的提示，这表明手机不能读取 SIM 卡信息。 　　故障主要原因： 　　（1）硬件原因 SIM卡接口电路故障，SIM 卡座接触不良及电源模块 U27 损坏或虚焊导致 SIM 卡无法使用。 　　（2）手机软件故障 若卡接口电路无故障，问题作可能出在手机的软件，可重写码片的软件程序。

23. 6．显示屏显示异常 　　若手机曾摔过，替换法，更换显示屏来确定是否损坏。 　　若显示屏出现缺笔画的情况，则可能是手机软件故障或微处理器 U101 引脚存在虚焊故障。重写码片软件或重新焊接即可解决。
