Presentation Transcript

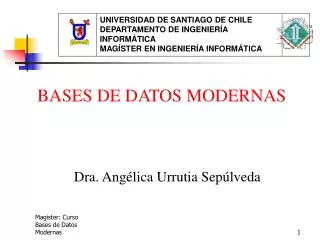

slide1

BASES DE DATOS MODERNAS

Dra. Angélica Urrutia Sepúlveda

el futuro de las bases de datos

INDICE

EL FUTURO DE LAS BASES DE DATOS

1.- EVOLUCIÓN Y TENDENCIAS DE LAS BASES DE DATOS

2.- BASES DE DATOS ACTIVAS

3.- REGLAS DE NEGOCIO PARA DISEÑO DE BASES DE DATOS

4.- OTROS TIPOS DE BASES DE DATOS

slide3

EVOLUCIÓN Y TENDENCIAS DE LAS BD

EVOLUCIÓN Y TENDENCIAS DE LAS BASES DE DATOS

slide4

EVOLUCIÓN Y TENDENCIAS DE LAS BD

INTRODUCCION

TECNOLOGÍA DE LAS BASES DE DATOS

. Excepcional productividad

. Impresionante impacto económico

. Grandes inversiones

- Aplicaciones desarrolladas con SGBD

- Investigación y Desarrollo

- Marketing

LAS BASES DE DATOS SE HAN CONVERTIDO EN

UN PRODUCTO ESTRATÉGICO DE PRIMER ORDEN

slide5

EVOLUCIÓN Y TENDENCIAS DE LAS BD

EV. GESTION DE DATOS

- PROCESOS DATOS

- GENERACIONES DE BASES DE DATOS

1ª SGBD EN RED

2ª SGBD RELACIONALES

3ª SGBD INTELIGENTES, ACTIVOS,

ORIENTADOS A OBJETOS, ...

slide6

EVOLUCIÓN Y TENDENCIAS DE LAS BD

EV. GESTION DE DATOS

3ª GENERACIÓN DE BASES DE DATOS

“Proporciona capacidades de gestión de datos al igual que sus predecesoras, permitiendo que grandes cantidades de datos persistentes sean compartidos por muchos usuarios. También proporcionan gestión de objetos, permitiendo tipos de datos muchos más complejos, objetos multimedia, datos derivados, encapsulamiento de la semántica de los datos, así como otras nuevas capacidades. Algunos proporcionan incluso gestión de conocimiento, soportando un gran número de reglas complejas para inferencia automática de información y mantener las restricciones de integridad entre datos”

Cattell (1991)

slide7

EVOLUCIÓN Y TENDENCIAS DE LAS BD

EV. GESTION DE DATOS

3ª GENERACIÓN DE BASES DE DATOS

“Gestiona información de una manera natural, haciendo esta información fácil de almacenar, acceder y utilizar. Es necesario:

- Un fuerte soporte para texto, imagen, voz, animación y vídeo

- Un modelo de bases de datos orientado al objeto

- Un soporte de reglas declarativas para expresar las interrelaciones semánticas entre objetos”

Khoshafian et al. (1990)

slide8

EVOLUCIÓN Y TENDENCIAS DE LAS BD

NUEVOS RETOS

CAMBIOS EN EL ENTORNO EMPRESARIAL

Keen (1985)

- Flexibilidad organizacional

- Adaptación al cambio

- Cobertura

- Extensiones inter-empresa

- Cooperaciones y alianzas

- Procesos integrados

- Gestión integrada y consistente

EMPRESA ABIERTA

slide9

EVOLUCIÓN Y TENDENCIAS DE LAS BD

NUEVOS RETOS

HARDWARE Y COMUNICACIONES

- LEYES DE LA EVOLUCIÓN DEL HARDWARE:

- Ley de Moore

- Ley de Hoagland

- Ley de Joy

- Predicción de Gray

- MÁQUINAS PARALELAS

- TÉCNICAS DE COMPRESIÓN

- DISPOSITIVOS DE ALMACENAMIENTO ÓPTICO

- DIGITALIZADORES DE AUDIO Y VÍDEO

slide10

EVOLUCIÓN Y TENDENCIAS DE LAS BD

NUEVOS RETOS

DATOS MAL GESTIONADOS

Zachman (1996)

- El 70% de los informes se utilizan para volver a

introducir datos en bases de datos

- 80/90% del tiempo se dedica al mantenimiento

- 60/70% se dedica a mantener interfaces y transformar

datos de una base a otra

- 100M$ a “parchear” progs. por errores al pasar datos

- 70% de las líneas de código sólo mueven datos

- 20/40% de toda la mano de obra de EEUU se dedica

a recoger, almacenar, recuperar, ... información

slide11

EVOLUCIÓN Y TENDENCIAS DE LAS BD

LÍNEAS DE EVOLUCIÓN

FACTORES CLAVE

FUNDAMENTOS

TEÓRICOS

APLICACIONES

PRÁCTICAS

PRODUCTOS

slide12

EVOLUCIÓN Y TENDENCIAS DE LAS BD

LÍNEAS DE EVOLUCIÓN

FUNCIONALIDAD/

INTELIGENCIA

RENDIMIENTO

BD

DISTRIBUCIÓN/

INTEGRACIÓN

slide13

EVOLUCIÓN Y TENDENCIAS DE LAS BD

LÍNEAS DE EVOLUCIÓN

RENDIMIENTO

- BD PARALELAS

- BD EN TIEMPO REAL

- BD EN MEMORIA PRINCIPAL

slide14

EVOLUCIÓN Y TENDENCIAS DE LAS BD

LÍNEAS DE EVOLUCIÓN

DISTRIBUCIÓN

- BD DISTRIBUIDAS

- BD FEDERADAS

- MULTIBASES DE DATOS

- BD MÓVILES

- BD Y “WEB”

slide15

EVOLUCIÓN Y TENDENCIAS DE LAS BD

LÍNEAS DE EVOLUCIÓN

INTELIGENCIA

- BD ACTIVAS

- BD DEDUCTIVAS

- BD ORIENTADAS A OBJETOS

- BD MULTIMEDIA

- BD TEMPORALES

- BD SEGURAS

- BD DIFUSAS

slide16

BD

EVOLUCIÓN Y TENDENCIAS DE LAS BD

MADUREZ

PLANO CIENTÍFICO

PLANO COMERCIAL

PLANO INDUSTRIAL

slide17

TECNOLOGÍA

P. CIENT.

P. IND.

P. COM.

Relacionales

****

****

****

Paralelas

***

**

**

Tiempo real

**

*

-

Memoria principal

**

*

-

Activas

***

***

**

Deductivas

***

*

-

Orientadas a objetos

***

***

*

Multimedia

***

**

**

Temporales

**

-

-

Seguras

**

**

-

EVOLUCIÓN Y TENDENCIAS DE LAS BD

MADUREZ

Difusas

*

-

-

Dist. homogéneas

***

***

*

Federadas

**

*

-

Multibases de datos

**

*

-

Móviles

**

-

-

Datawarehousing

*

***

**

slide18

BASES DE DATOS ACTIVAS

PORTADA

BASES DE DATOS ACTIVAS

slide19

BASES DE DATOS ACTIVAS

INTRODUCCIÓN

SGBD ACTIVO:

  • Cuando se producen ciertas condiciones ejecuta de forma
  • automática ciertas acciones.
  • Debe ser capaz de monitorizar y reaccionar ante eventos
  • de manera oportuna y eficiente.

SGBD DEDUCTIVO:

  • Capaz de deducir hechos adicionales a partir de la base
  • de datos extensional aplicando axiomas deductivos y
  • reglas de inferencia.
slide20

BASES DE DATOS ACTIVAS

INTRODUCCIÓN

SGBD PASIVO

sentencias SQL

optimizador

consultas

APLICACION

resultado

procesador

consultas

datos

slide21

optimizador

consultas

BASES DE DATOS ACTIVAS

INTRODUCCIÓN

SGBD ACTIVO

optimizador

reglas

prog.

de

reglas

APLICACION

gestión

eventos

procesador

consultas

datos

reglas

slide22

BASES DE DATOS ACTIVAS

INTRODUCCIÓN

VENTAJAS

  • Mayor productividad
  • Mejor mantenimiento
  • Reutilización de código
  • Reducción del tráfico de mensajes
  • Posibilidad de optimización semántica
  • Facilitar el acceso a la BD a usuarios finales
slide23

BASES DE DATOS ACTIVAS

INTRODUCCIÓN

APLICACIONES

KOTZ (1994)

  • Monitorización de Situaciones (Banco)
  • Gestión de Flujos de Trabajo
  • Gestión de Documentos
  • Telecomunicaciones/Gestión de Redes
  • Gestión Comercial
slide24

BASES DE DATOS ACTIVAS

INTRODUCCIÓN

UTILIDADEN SGBD

- INSTANTÁNEAS

- DATOS DERIVADOS

- REGLAS DE INTEGRIDAD

- SEGURIDAD Y AUDITORÍA

- GESTIÓN DE VERSIONES

slide25

BASES DE DATOS ACTIVAS

COMPONENTES

COMPONENTES

Paton y Díaz (1998)

MODELO DE CONOCIMIENTO

  • Describe la situación y la reacción correspondiente

MODELO DE EJECUCION

  • Realiza un seguimiento de la situación y gestiona
  • el comportamiento activo
slide26

BASES DE DATOS ACTIVAS

COMPONENTES

MODELO DE CONOCIMIENTO

EVENTO

  • FUENTE (operación, envío de mensajes, gestión de
      • transacciones, excepciones, reloj, aplicación...)
  • GRANULARIDAD (registro, conjunto)
  • TIPO DE EVENTO (primitivo, compuesto)
  • PAPEL (obligatorio, opcional, ninguno)
slide27

BASES DE DATOS ACTIVAS

COMPONENTES

TIPOS DE REGLAS

  • REGLAS DE INTEGRIDAD
  • REGLAS DE INTEGRIDAD REFERENCIAL
  • REGLAS DEL NEGOCIO
  • REGLAS DE MODELO DE DATOS
  • REGLAS DE RELACION
  • REGLAS DE DERIVACION
  • REGLAS DE RESTRICCION
  • REGLAS DE FLUJO
slide28

BASES DE DATOS ACTIVAS

COMPONENTES

MODELO DE CONOCIMIENTO

CONDICIÓN

  • PAPEL(obligatorio, opcional, ninguno)
  • AMBITO
  • Sobre parámetros del evento
  • Sobre estado de la BD
  • Al comienzo de la transacción (BDT)
  • Cuando ocurrió el evento (BDE)
  • Cuando se evalúa la condición (BDc)
slide29

BASES DE DATOS ACTIVAS

COMPONENTES

MODELO DE CONOCIMIENTO

ACCIÓN

  • OPCIONES(operación, envío de mensajes, actualización de
  • reglas, abortar transacción, hacer en lugar de,
  • externo)
  • AMBITO
  • Al comienzo de la transacción (BDT)
  • Cuando ocurrió el evento (BDE)
  • Cuando se evalúa la condición (BDc)
slide30

BASES DE DATOS ACTIVAS

COMPONENTES

MODELO DE EJECUCION

MODOS DE ACOPLAMIENTO

FUENTE

DE

EVENTOS

OCURRENCIA

DE

EVENTOS

REGLAS

DISPARADAS

REGLAS

EVALUADAS

REGLAS

SELECCIONADAS

señalar

disparar

evaluar

planificar

ejecutar

Modo de acoplamiento

evento-condición

Modo de acoplamiento

condición-acción

slide31

INICIO DE TRANSACCION

EJEC. ACCION

EVALU. CONDICI.

EVENTO

FIN DE TRANSACCION

BASES DE DATOS ACTIVAS

COMPONENTES

MODELO DE ACOPLAMIENTO INMEDIATO

slide33

BASES DE DATOS ACTIVAS

COMPONENTES

MODELO DE ACOPLAMIENTO DIFERIDO

INICIO DE TRANSACCION

EVENTO

EJEC. ACCION

EVALU. CONDICI.

FIN DE TRANSACCION

slide34

BASES DE DATOS ACTIVAS

COMPONENTES

MODELO DE ACOPLAMIENTO DESPRENDIDO

INICIO DE TRANSACCION T1

INICIO DE TRANSACCION T2

EVENTO

EVALU. CONDICI.

EJEC. ACCION

FIN DE TRANSACCION T1

FIN DE TRANSACCION T2

slide35

BASES DE DATOS ACTIVAS

COMPONENTES

MODELO DE ACOPLAMIENTO DESPRENDIDO

CON DEPENDENCIA CAUSAL

INICIO DE TRANSACCION T1

INICIO DE TRANSACCION T2

EVENTO

EVALU. CONDICI.

EJEC. ACCION

FIN DE TRANSACCION T1

FIN DE TRANSACCION T2

slide36

BASES DE DATOS ACTIVAS

COMPONENTES

MODELO DE EJECUCION

  • GRANULARIDAD DE LA TRANSICION (registro, conjunto)
  • PRIORIDAD (dinámica, numérica, relativa, basada en eventos, ninguna)
  • POLITICA DE EFECTOS NETO (sí, no)
  • POLITICA DE CONSUMO (reciente, cronológica, continua, acumulativa)
  • MODO DE PLANIFICACION (paralelo, secuencial, saturación, ninguno)
  • MODO DE GESTION DE ERRORES (abortar, ignorar, retroceder
  • y contingencia)
slide37

BASES DE DATOS ACTIVAS

PRODUCTOS

INTERBASE

DEFINE TRIGGER disparador FOR relación

[ ACTIVE | INACTIVE ] [ PRE |POST ]

{STORE | MODIFY | ERASE } [ nº_de_secuencia ]:

acción-disparador

END TRIGGER

[lista_descripción_mensaje ]

[comentarios_textuales ]

slide38

BASES DE DATOS ACTIVAS

PRODUCTOS

POSTGRES

DEFINE RULE regla [ AS EXCEPTION TO regla]

ON evento TO objeto [ [cláusula FROM] cláusula WHERE ]

THEN DO [INSTEAD] acción

DEFINE RULESET conjunto_reglas

INHERITS conjunto_reglas

[ guión_inicial procedimiento]

[ guión_eliminación procedimiento]

slide39

BASES DE DATOS ACTIVAS

PRODUCTOS

SQL 3

CREATE TRIGGER disparador

{AFTER | BEFORE | INSTEAD OF}

{INSERT | DELETE | UPDATE [OF ATRIBUTOS]} ON tabla

[REFERENCING OLD AS id NEW AS id]

[REFERENCING OLD_TABLE AS id NEW_TABLE AS id]

WHEN condición

acciones BD

[FOR EACH ROW | STATEMENT]

slide40

BASES DE DATOS ACTIVAS

MANIFIESTO

Manifiesto de los SGBDA

ACTNET (1996)

Características de los SGBDA

Un SGBDA es un SGBD

Un SGBDA tiene un modelo de reglas ECA

Un SGBDA debe soportar la gestión de reglas y

la evolución de la base de reglas

Características de ejecución de reglas ECA

Un SGBDA tiene un modelo de ejecución

Un SGBDA debe ofrecer difs. modelos de acoplamiento

slide41

BASES DE DATOS ACTIVAS

MANIFIESTO

Manifiesto de los SGBDA

ACTNET (1996)

Un SGBDA debe implementar modos de consumo

Un SGBDA debe gestionar la historia de eventos

Un SGBDA debe implementar resolución de conflictos

Características de aplicación y usabilidad

Un SGBDA debería poseer un entorno de programación

Un SGBD A debería ser ajustable

slide42

BASES DE DATOS ACTIVAS

PROBLEMAS

PROBLEMAS

Dudley (1994)

B1

UPDATE B1 SET y = y + 1;

X Y

Luis 1

María 2

Paco 3

CREATE TRIGGER pasar-curso

AFTER UPDATE ON B1

FOR EACH ROW

BEGIN

UPDATE B2 SET y = y + 1

WHERE y := OLD.y

END

B2

X Y

Luis 1

María 2

Paco 3

ejemplo comprobaci n de la integridad
Ejemplo: Comprobación de la integridad

-Figura 2.10: Modelo relacional de comprobación de integridad

Se muestra un modelo relacional y su correspondiente forma de guardar la integridad de los datos:

ejemplo trigger de comprobaci n de integridad
Ejemplo: Trigger de comprobación de Integridad

Los profesores que imparten la asignatura del código EST1 deben ser del departamento de estadística

ejemplo trigger de reglas de funcionamiento de la organizaci n
Ejemplo: Trigger de Reglas de Funcionamiento de la Organización

" Cuando la cantidad en almacén de una pieza esté por debajo de la cantidad mínima establecida, se debe lanzar un orden de producción para asegurar la cantidad mínima de la pieza en el almacén",

slide46

Ejemplo: Pantalla de Eventos

Figura 5.7: Pantalla de Eventos

slide51

REGLAS DEL NEGOCIO

PORTADA

REGLAS DEL NEGOCIO

slide52

REGLAS DEL NEGOCIO

INTRODUCCIÓN

ANALISIS

ESTRUCTURADO

INGENIERIA DE LA

INFORMACION

ORIENTACION

AL OBJETO

REGLAS DEL

NEGOCIO

REGLA DEL

NEGOCIO

PROCESOS

INFORMACION

OBJETO

ALMACEN

DE

DATOS

PROCESOS

ATRIBUTOS

ENTIDADES

ENTIDADES

ATRIBUTOS

SERVICIOS

DATOS

PROCESO

DE LA

REGLA

ATRIBUTOS

2000

1970

1990

1980

slide53

REGLAS DEL NEGOCIO

INTRODUCCIÓN

  • Enlazar las necesidades de la empresa y el sistema de información
  • Validar el “modelo” de la empresa
  • Facilitar compartir datos
  • Ahorrar costes de desarrollo

CONVERTIR LA INFORMACIÓN

EN UN ACTIVO DE LA EMPRESA

slide54

REGLAS DEL NEGOCIO

CICLO DE VIDA

ADQUISICION

ANALISIS

ESTUDIO PREVIO

reglas

DATOS PROC. RED.

CLASIFICACION Y

ALMACENAMIENTO

MODELADO

VALIDACION

slide55

REGLAS DEL NEGOCIO

CONCLUSIONES

”Debe ser nuestro trabajo liberar las reglas de negocio. La empresa necesita acceder a las reglas para poder aprender de ellas, comportarse de acuerdo a las mismas, desafiarlas y hacerlas evolucionar con el fin de encontrar oportunidades de negocio".

VON HALLE (1996)

slide56

REGLAS DEL NEGOCIO

CONCLUSIONES

slide58

¿Interconectar, Integrar o Interoperar?

  • Interconectar: conectar a nivel de hardware distintos sistemas entre sí. El objetivo de una
  • interconexión es intercambiar información.
  • Integrar: unificar la información que se encuentre replicada resolviendo posibles conflictos de heterogeneidad entre las diferentes fuentes de origen de la información.
  • Interoperar: se refiere no sólo a integrar información sino también a integrar funcionalidades.
slide59

DBMS distribuídos y heterogéneos

Lenguajes para Multiple-DBMS

DBMS Federados

DDBMS

DBMS Distribuídos y Heterogéneos

Esquema Global para Multiple-DBMS

Sistemas Interoperables

slide60

Esquema Global

Integración completa

de varias DBMS para

proveer una vista única. [SP94]

Esquema Global

Esquema

local 1

Esquema

local 2

Esquema

local n

BD2

BD1

BDn

  • Ventajas:
  • Consistencia
  • Vista y acceso uniforme a datos
  • Distribución transparente al usuario.
  • Desventajas:
  • Pobre autonomía
  • Pobre automatización
slide61

DBMS 1

(centralizado)

Componente

DBS 1

BD1

Bases de Datos Federadas (FDBS)

FDBS: Una colección de sistemas de bases de datos independientes, cooperativos, posiblemente heterogéneos, que son autónomos y que permiten compartir todos o algunos de sus datos. [SL90]

FDBS

Componente

DBS 2

Componente

DBS n

DBMS 2

(distribuido)

DBMS n

(otro FDBS )

BD2-1

BD2-2

slide62

Arquitectura de 5 Niveles FDBS

Data Dictionary

Filtering processor

Filtering processor

Transforming

processor

Transforming

processor

Version 1

Esquema Externo

Esquema Externo

Esquema Federado

Esquema de Exportación 1

Esquema de Exportación 2

Common

Data Model

Esquema Componente 1

Esquema Componente 2

Esquema Local 1

Esquema Local 2

DB1

DB2

slide63

Arquitectura de 5 Niveles FDBS (III)

Esquema de Exportación 1

Esquema de Exportación 2

Esquema Componente 1

Esquema Componente 2

Esquema Local 1

Esquema Local 2

DB1

DB2

CDBS1

CDBS2

Version 2

Esquema Externo

Esquema Externo

Esquema Federado

slide64

Componente

DBS 2

DBMS 2

(otro FDBS )

Sistemas Interoperables

  • Características:
  • Componentes locales son cualquier tipo de datos.
  • Son los sistemas más débilmente acoplados
  • No soportan todas las funciones de DBMS

Sistema Interoperable

Componente

DBS 1

Componente n

DBMS 1

(centralizado)

Sistemas legados

BD1
